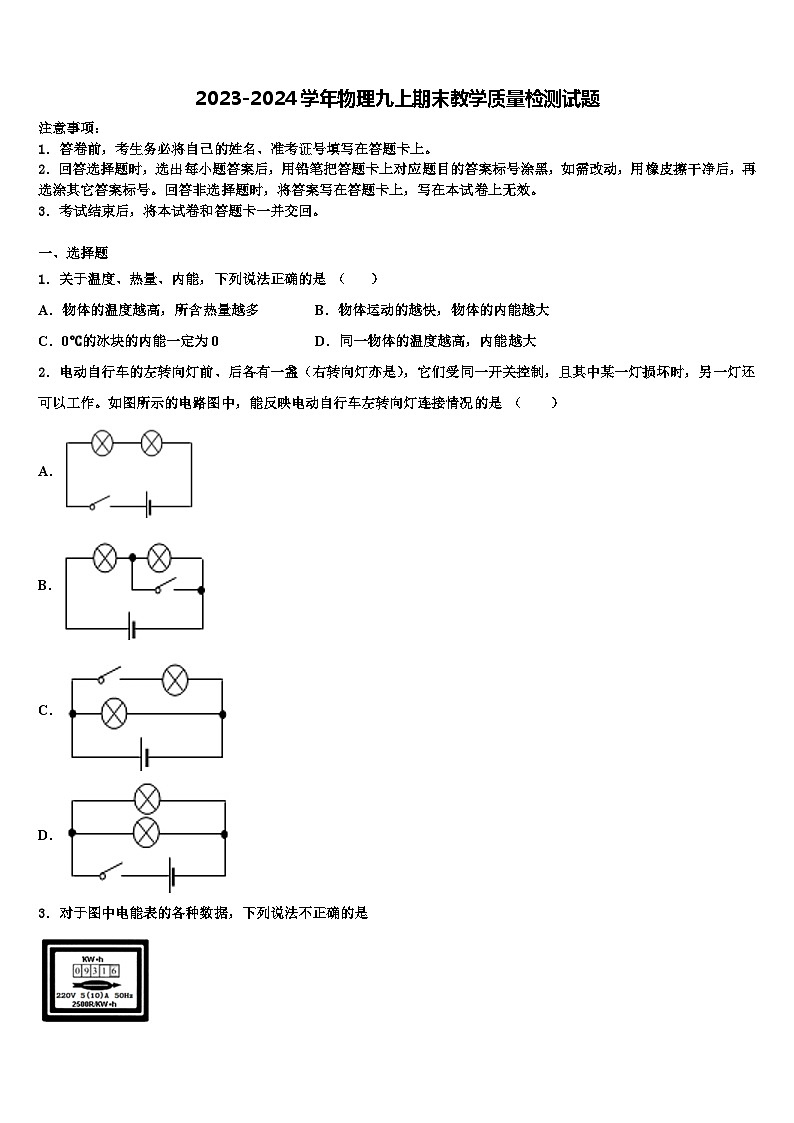

2023-2024学年物理九上期末教学质量检测试题

这是一份2023-2024学年物理九上期末教学质量检测试题，共15页。试卷主要包含了下列关于定滑轮的说法正确的是等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题
1．关于温度、热量、内能，下列说法正确的是 （ ）
A．物体的温度越高，所含热量越多B．物体运动的越快，物体的内能越大
C．0℃的冰块的内能一定为0D．同一物体的温度越高，内能越大
2．电动自行车的左转向灯前、后各有一盏（右转向灯亦是），它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作。如图所示的电路图中，能反映电动自行车左转向灯连接情况的是 （ ）
A．
B．
C．
D．

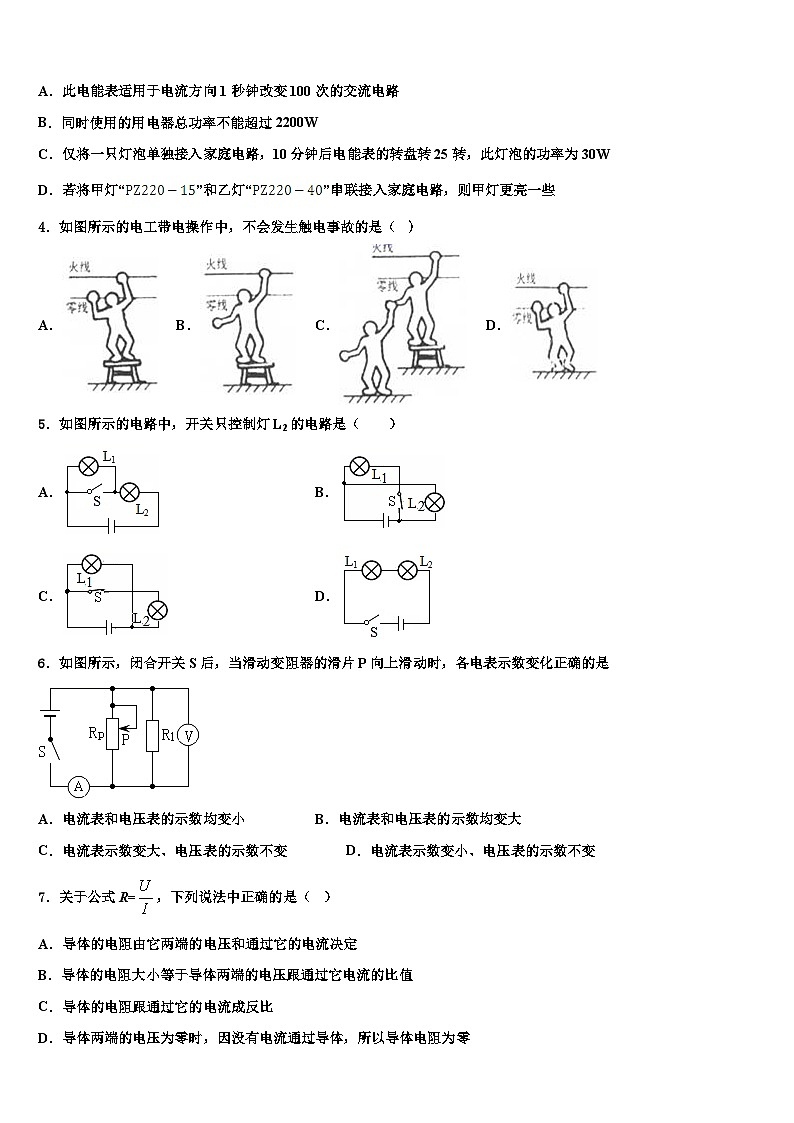

3．对于图中电能表的各种数据，下列说法不正确的是
A．此电能表适用于电流方向1秒钟改变100次的交流电路
B．同时使用的用电器总功率不能超过2200W
C．仅将一只灯泡单独接入家庭电路，10分钟后电能表的转盘转25转，此灯泡的功率为30W
D．若将甲灯“”和乙灯“”串联接入家庭电路，则甲灯更亮一些
4．如图所示的电工带电操作中，不会发生触电事故的是（ ）
A．B．C．D．
5．如图所示的电路中，开关只控制灯L2的电路是（ ）
A．B．
C．D．
6．如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是
A．电流表和电压表的示数均变小 B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变 D．电流表示数变小、电压表的示数不变
7．关于公式R=，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零

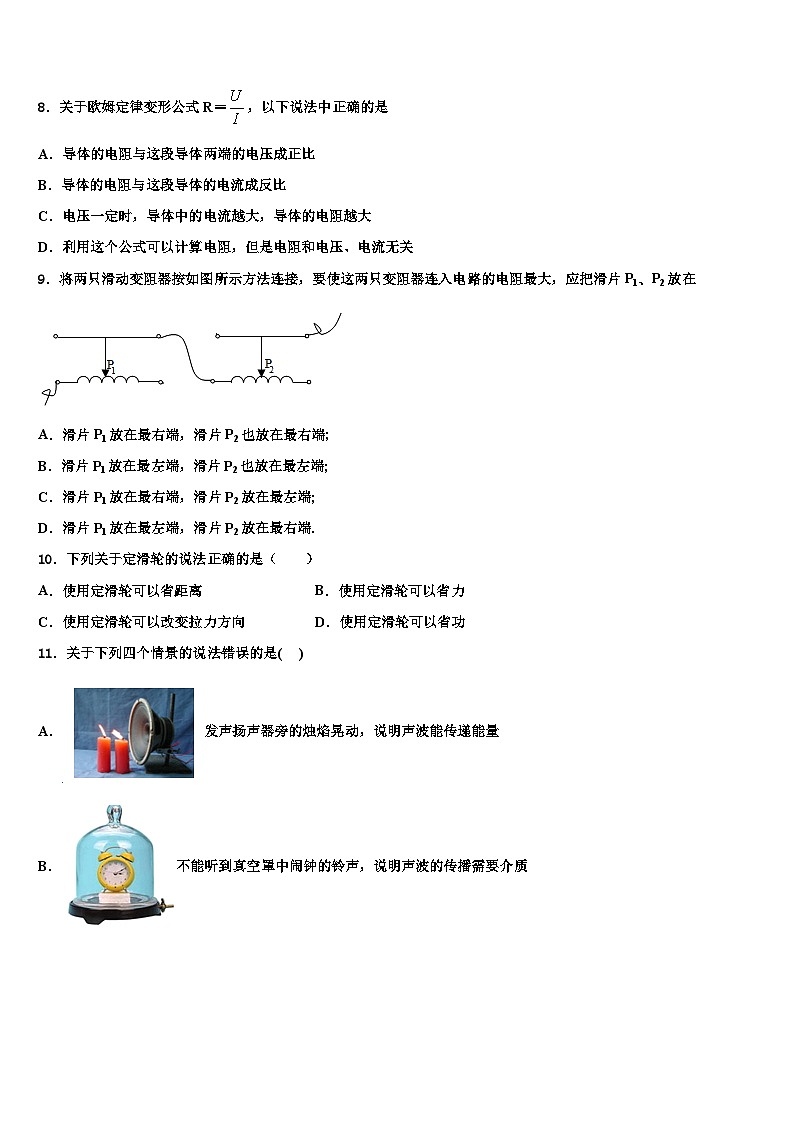

8．关于欧姆定律变形公式R＝，以下说法中正确的是
A．导体的电阻与这段导体两端的电压成正比
B．导体的电阻与这段导体的电流成反比
C．电压一定时，导体中的电流越大，导体的电阻越大
D．利用这个公式可以计算电阻，但是电阻和电压、电流无关
9．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
A．滑片P1放在最右端，滑片P2也放在最右端;
B．滑片P1放在最左端，滑片P2也放在最左端;
C．滑片P1放在最右端，滑片P2放在最左端;
D．滑片P1放在最左端，滑片P2放在最右端.
10．下列关于定滑轮的说法正确的是（ ）
A．使用定滑轮可以省距离B．使用定滑轮可以省力
C．使用定滑轮可以改变拉力方向D．使用定滑轮可以省功
11．关于下列四个情景的说法错误的是( )
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．不能听到真空罩中闹钟的铃声，说明声波的传播需要介质
C．发声的音叉将乒乓球弹开，说明发声的物体在振动
D．8个相同的玻璃瓶装不同高度的水，敲击它们时发出声音音色不同
12．如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。若只断开开关S2，则
A．电流表和电压表的示数都变大
B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大
D．电流表和电压表的示数都变
二、填空题
13．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的_______极，电池的电压为______V。盐水中，正电荷不断地在铜片处聚集，负电荷不断地在锌片处聚集，盐水中电流的方向是________。
14．如图所示某移动电源（俗称充电宝）有两个输出端，这两个输出端的连接方式是________（选填“串联”或“并联”）；在充电过程中，电能转化为___________。
15．《杭州日报》报道，在杭州动物园内，一位物理老师仅用小小的弹簧测力计和一根长硬棒，粗略测出一头大象的重力。如图，测力计在A点竖直向下拉长硬棒，使其水平静止，
(1)请在图中画出杠杆受到测力计的拉力F1及动力臂L1；
（________）
(2)弹簧测力计的读数为200N，悬点O距弹簧测力计一端9m，距铁笼悬挂点0.06m，不计长硬棒和铁笼的质量，大象的重力为____________N。（g取10N/kg）
16．如图（a）所示，灯泡L1与L2_______联．根据图（b）、（c）中电流表的示数可以判断通过L1的电流为_______A，通过L2的电流为_______A。
三、实验题
17．（8分）小海和小明一起做“探究并联电路中电流的规律”实验：
(1)图甲是他们设计的电路，图乙是他们连接的实物电路，连接实物电路时开关应______；连接完成后将开关闭合，此时电流表测量的是______（选填“A”、“B”或“C”处的电流；
(2)请在图乙中移动一根导线，要求电流表测量L2的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路；
（______）
(3)测出A、B、C三处的电流如上表所示，由此得出初步结论_______（只写表达式）；
小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是：_______。
18．（8分）某同学在做“比较不同液体吸热能力”的实验时，使用相同的电加热器给液体甲和乙加热。
（1）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的_____越大，吸收的热量就越_____。（选填“多”或“少”）
（2）通过比较第2、4次实验数据可知，液体吸收的热量多少与液体的_____有关，_____的吸热能力更强（选填“甲”或“乙”）。
19．（8分）做“探究水的沸腾”实验时，得到的实验数据如表所示。由实验数据可知，当地水的沸点是_____℃。水沸腾时，气泡上升过程中，其体积_____（选填“增大”或“减小”）。
四、作图题
20．（8分）地球本身相当于一个巨大的条形磁体，它周围存在着地磁场．请你在图中代表地磁场的条形磁体上标出它的N极，并画出地磁场的磁感线（至少画出五条）。
（____）
21．（8分）下图是家庭电路的一部分，请在下图中标明零线与火线，并将各元件接入电路。
（______）
五、计算题
22．（10分）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。大棚照明调温功能的原理电路图如图所示。已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。请解答下列问题：
（1）灯泡正常工作时的电阻多大______？
（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。
（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）
23．（12分）如图，L1、L2是规格分别为“6V 8W”和“3V 2.5W”的小灯泡，将它们连在如图的电路中，电源电压恒定不变，当只闭合S时，L2正常发光（不计温度对灯泡电阻的影响）求：
(1)电源电压；
(2)灯泡L1的电阻R1；
(3)当S、S1都闭合时，1min内电流做的总功。
参考答案
一、选择题
1、D
【详解】A．热量是过程量，热量只可以说吸收热量或放出热量，不可以说含有热量，故A错误；
B．内能和机械能是没有必然联系的，物体运动的越快，物体的内能不一定大，故B错误；
C．一切物体都有内能，0℃的冰块的内能不为0，故C错误；
D．同一物体质量一定，温度越高，内能越大，故D正确。
故选D。
2、D
【详解】电动自行车的左转向灯前、后各有一盏（右转向灯亦是），它们受同一开关控制，说明开关在干路上；其中某一灯损坏时，另一灯还可以工作，说明两灯泡并联。
故选D。
3、C
【解析】A、频率为50HZ的交变电流,周期T=0.02s,一个周期内电流方向改变2次,所以在1s时间内电流方向改变100次,所以A选项是正确的;
B、同时使用的用电器总功率,所以B选项是正确的,
C、电表的转盘在10分钟内消耗的电能
该灯泡的电功率：.故C错误;
D、灯泡甲的电阻为:，
灯泡的电阻为: ,所以R甲>R乙;因为两灯串联中电路中,电流相等,根据可以知道,实际功率与电阻成正比,所以,即L甲消耗的功率大.因为灯泡的亮暗取决于实际功率的大小,所以甲灯最亮.所以D选项是正确的.
所以选C选项
【点睛】
交流电完成一次周期性变化需要的时间叫周期,单位时间内完成周期性变化的次数叫频率;已知电能表的额定电压和标定电流,根据公式可求电路的最大功率;首先根据每个灯的额定电压和额定功率求出各自的电阻大小,因为两灯串联在电路中,电流相等,可以根据比较出实际功率的大小即可得出结论.
4、B
【详解】人体触电，原因是形成了通路、有电流流过人体；人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，都会造成人体触电；图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，人会触电；图乙中单手接触火线且人站在绝缘的木凳上，没有构成闭合的电路，即电流不会流过人体，人不会触电；故应选B．
5、C
【详解】A．开关与L1并联与L2串联,开关断开时,L1和L2都发光;开关闭合时,L1被短路不能发光,L2仍然发光，故A不符合题意；
B．L1和L2并联,开关只控制L1,不能控制L2，故B不符合题意；
C．L1和L2并联,开关只控制L2,不能控制L1，故C符合题意；
D．L1和L2串联,开关既能控制L1又能控制L2，故D不符合题意。
故选B。
6、D
【详解】电压表测量电源电压，故电压表示数保持不变；当滑片向上滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得通过滑动变阻器的电流减小；因定值电阻两端电压不变，故通过定值电阻的电流不变；由并联电路的电流规律可得干路电流减小，即电流表A的示数减小．故选D．
7、B
【详解】导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，但可以通过计算出导体电阻的大小。
故选B。
8、D
【详解】电阻是导体本身的一种属性，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，且导体中没有电流时电阻不为零，由R＝可知，导体的电阻等于导体两端电压与通过电流的比值．故ABC错误、D正确．
故选D．
9、A
【分析】（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小；
（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．
【详解】由图可知，左边的变阻器接入电路的电阻线是滑片左边那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大．
故选A．
10、C
【详解】定滑轮是一个等臂杠杆，不能省力，但可以改变力的方向，故ABD错误，C正确。
故选C。
11、D
【详解】A．发声扬声器旁边的烛焰晃动，这是因为声音能传递能量，A正确,不符合题意；
B．因为声音不能传声，所以不能听到真空罩中闹铃的声音，B正确，不符合题意；
C．发声的音叉将乒乓球弹开，说明发声的物体在振动，C正确，不符合题意；
D．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音调不同，D错误，符合题意．
12、B
【解析】闭合开关S1和S2，电路为R1的简单电路，电压表测电源两端的电压，电流表测电路中的电流，只断开开关S2后，R1与R2串联，电压表测电源两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，电压表的示数不变，故ACD错误；
因串联电路中总电阻等于各分电阻之和，所以，只断开开关S2后，电路的总电阻变大，
由可知，电路中的电流变小，即电流表的示数变小，故B正确。
故选：B。
二、填空题
13、正 0.3 锌片到铜片
【详解】[1]根据图示可知，电压表正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；电压表的量程为0∼3V，分度值为0.1V，示数为0.3V；
[2][3]电流的方向是从铜片流经电压表流向锌片，而盐水中的电流的方向是由负极到正极，即从锌片流向铜片。
【点睛】
(1)根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数；(2)电源外部电流总是从电源的正极出发，经过用电器，回到电源的负极，电源内部电流是由负极到正极。
14、并联 化学能
【详解】[1]移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
[2]用移动电源为手机充电时，将电能转化为化学能。
15、 3×104
【详解】(1)[1]杠杆受到弹簧测力计的拉力从A点画出，沿着弹簧测力计的方向向下，力臂为支点O到该力的距离，如图。
(2)[2]根据杠杆的平衡条件“动力×动力臂=阻力×阻力臂”可得
代入数据可得，大象的重力为
16、并 0.3 0.7
【详解】[1][2][3]由电路图可知，L1与L2并联，电流表A1测L1支路的电流，电流表A测干路电流，因并联电路中干路电流大于支路电流，所以，电流表A的量程为0∼3A，分度值为0.1A，则干路电流I=1A，电流表A1的量程为0∼0.6A，分度值为0.02A，则通过L1的电流I1=0.3A，通过L2的电流:
I2=I−I1=1A−0.3A=0.7A。
三、实验题
17、断开 C 换用不同规格的灯泡，重复以上实验
【详解】(1)[1]图甲是他们设计的电路，图乙是他们连接的实物电路，连接实物电路时开关应断开。
[2]由图乙知，电流表测的是干路的电流，即测的是C点的电流。
(2)[3]要测L2的电流，电流表需与L2串联，即将与电流0.6A档的导线，改接为左接线柱与电流的负接线柱相连，如下图所示。
(3)[4]由表格数据可知，干路电流等于各支路之和，即
[5]为避免偶然性，使实验结论更普遍性，其操作方法是：换用不同规格的灯泡重复以上实验。
18、质量 多 种类 甲
【解析】解：（1）分析第2、3次或第5、6次实验数据知，同种物质，升高相同的温度，质量越大，加热时间越长，根据转换法，吸热越多，故可以得出的初步结论是：同种物质升高相同温度时，物质的质量越大，吸收的热量就越多；
（2）通过比较第2、4次实验数据可知，质量相同的不同液体升高相同的温度，甲液体加热时间长，甲吸收的热量多，故液体吸收的热量多少与液体的种类有关，根据比较吸热能力的方法，甲的吸热能力更强。
19、98 增大
【详解】[1]由表格中数据可以看出，在加热到第4min、5min、6min时，水的温度为98℃保持不变，所以当地水的沸点应为98℃。
[2]水沸腾时，气泡在上升过程中由于所受压强逐渐减小，所以体积逐渐增大，最后破裂。
四、作图题
20、
【详解】地球本身相当于一个巨大的条形磁体，它周围存在着地磁场，地磁场的北极在地理南极附近，南极在地理北极附近，所以地磁场的磁感线如图所示。
21、
【分析】本题考查家庭电路的连接
【详解】保险丝应接在火线上，才起保险作用，所以最上面的一条为火线，最下面的一条已接地，故中间寻那条为零线。三脚插座的连线是左接零线，右接火线，上接地线，开关和用电器的连接是火线先接开关，再到用电器（灯泡），再回到零线，因为只有断开火线与用电器的连接，才能避免触电事故。电路连接如下：
【点睛】
三脚插座的接线：左零右火上帝（地）
五、计算题
22、484Ω 闭合 24.2m3
【解析】由电路图可知,开关S1控制灯泡支路的通断,则S1为光控开关,所以S2是温控开关；
(1)由P=UI=可得，灯泡正常工作时的电阻： RL===484Ω；
(2)电源的电压一定时,由P=UI=可知,开启加热功能时,加热部分的总电阻最小,由图可知,开关S2处于闭合状态；
(3)由题知,系统处于保温状态时,开关S1、S2应是断开,两电阻R1、R2串联，总电阻最大，总功率最小，因串联电路中各处的电流相等,且R1与R2的电功率之比为1:3，
所以,由P=I2R可得，两个电热丝的功率之比：===，则R1=×30Ω=10Ω，
因串联电路中总电阻等于各分电阻之和，所以，系统处于保温状态时，电热丝消耗的电能：
W保温=t=×10×3600s=4.356×107J，
系统处于加热状态,开关S2闭合,电阻丝R2被短路,电阻丝R1消耗的电能：
W加热=t=×10×3600s=1.7424×108J ，电路消耗的总电能：
W=W保温+W加热=4.356×107J+1.7424×108J=2.178×108J，
由η=×100%可得，沼气完全燃烧释放的热量： Q放===4.356×108J，
由Q放=Vq可得，每天需要完全燃烧沼气的体积： V===24.2m3；
23、 (1)3V；(2)4.5Ω；(3)270J
【详解】(1)由图可知，当只闭合S时，电路中只有L2的简单电路，因为L2正常发光，所以电源电压
U=U额2=3V
(2)灯泡L1的电阻
R1==4.5Ω
(3)当S、S1都闭合时，L1、L2并联，通过L1的电流
I1=A
此时L2仍然正常发光，通过L2的电流
I2=A，
干路电流
I=I1+I2=A+A=A
1min内电流做的总功
W=UIt=3V×1.5A×60s=270J
答：(1)电源电压是3V；
(2)灯泡L1的电阻R1是4.5Ω；
(3)当S、S1都闭合时，1min内电流做的总功是270J。
位置
A
B
C
电流I/A
0.30
0.24
0.54
液体
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
时间/min
0
1
2
3
4
5
6
温度/℃
94
95
96
97
98
98
98
