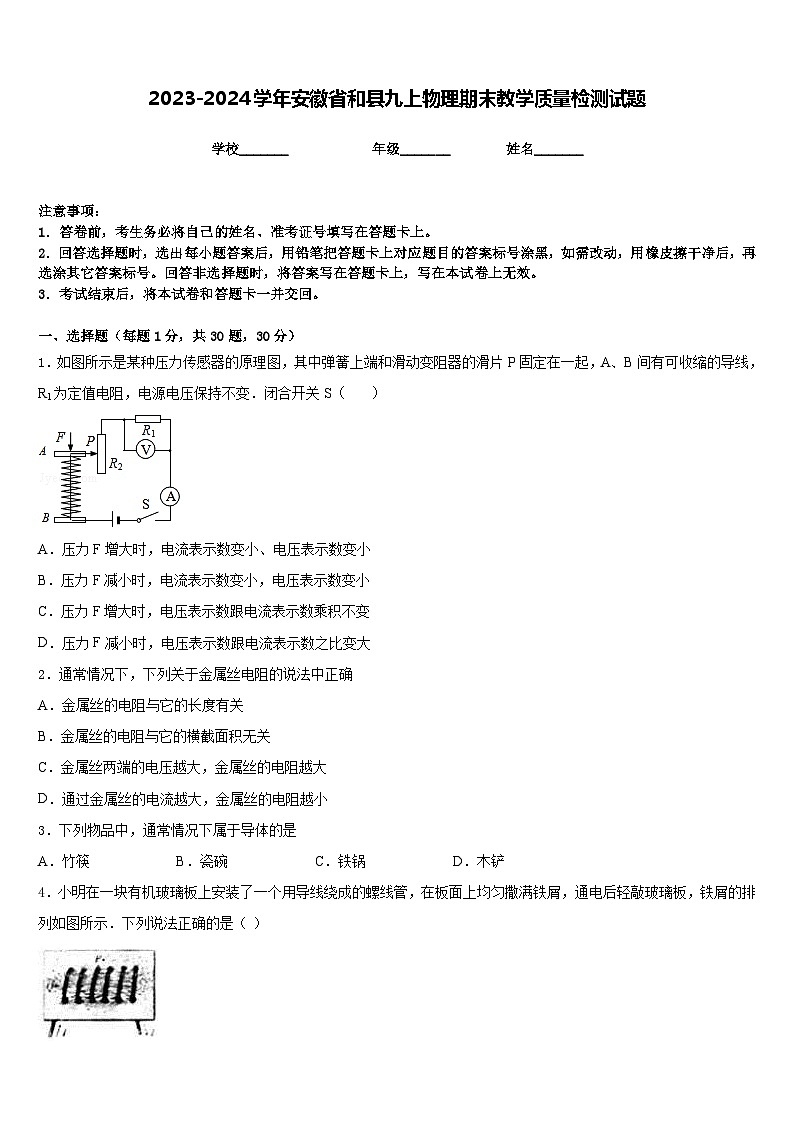

2023-2024学年安徽省和县九上物理期末教学质量检测试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项:
1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时,选出每小题答案后,用铅笔把答题卡上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案标号。回答非选择题时,将答案写在答题卡上,写在本试卷上无效。
3.考试结束后,将本试卷和答题卡一并交回。
一、选择题(每题1分,共30题,30分)
1.如图所示是某种压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,A、B间有可收缩的导线,R1为定值电阻,电源电压保持不变.闭合开关S( )
A.压力F增大时,电流表示数变小、电压表示数变小
B.压力F减小时,电流表示数变小,电压表示数变小
C.压力F增大时,电压表示数跟电流表示数乘积不变
D.压力F减小时,电压表示数跟电流表示数之比变大
2.通常情况下,下列关于金属丝电阻的说法中正确
A.金属丝的电阻与它的长度有关
B.金属丝的电阻与它的横截面积无关
C.金属丝两端的电压越大,金属丝的电阻越大
D.通过金属丝的电流越大,金属丝的电阻越小
3.下列物品中,通常情况下属于导体的是
A.竹筷B.瓷碗C.铁锅D.木铲
4.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示.下列说法正确的是( )

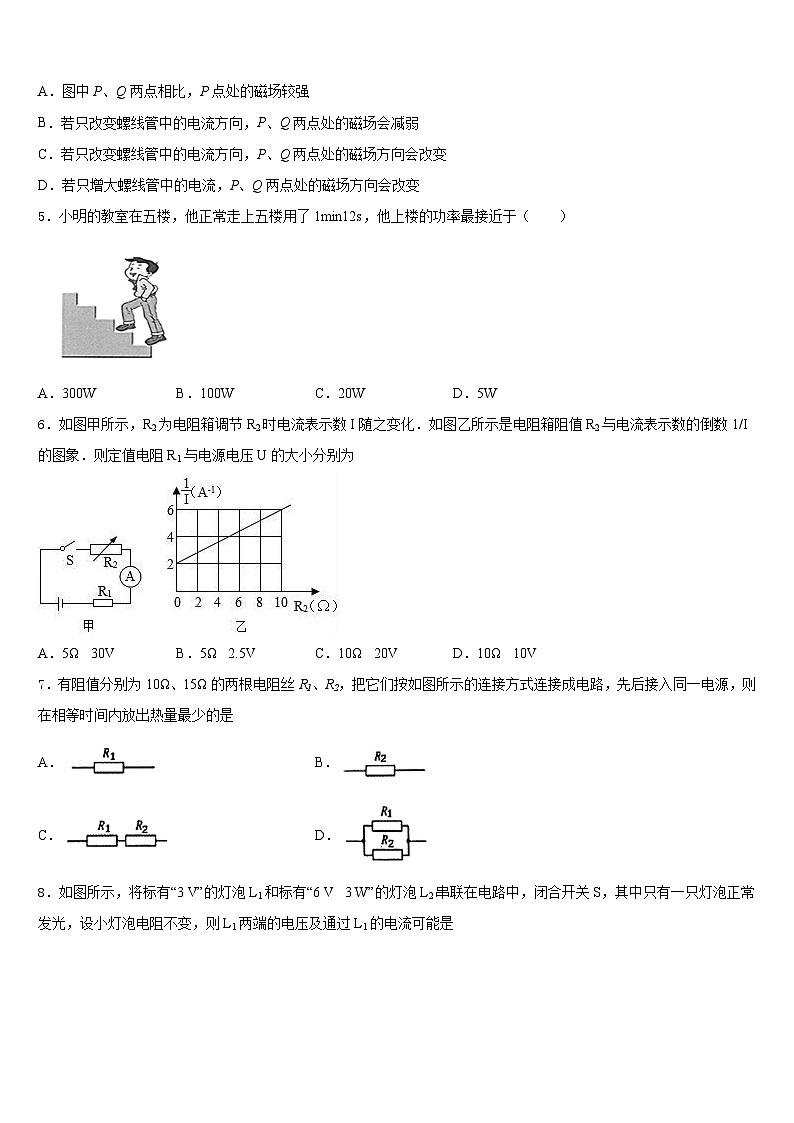

A.图中P、Q两点相比,P点处的磁场较强
B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变
5.小明的教室在五楼,他正常走上五楼用了1min12s,他上楼的功率最接近于( )
A.300WB.100WC.20WD.5W
6.如图甲所示,R2为电阻箱调节R2时电流表示数I随之变化.如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象.则定值电阻R1与电源电压U的大小分别为
A.5Ω 30VB.5Ω 2.5VC.10Ω 20VD.10Ω 10V
7.有阻值分别为10Ω、15Ω的两根电阻丝R1、R2,把它们按如图所示的连接方式连接成电路,先后接入同一电源,则在相等时间内放出热量最少的是
A.B.
C.D.

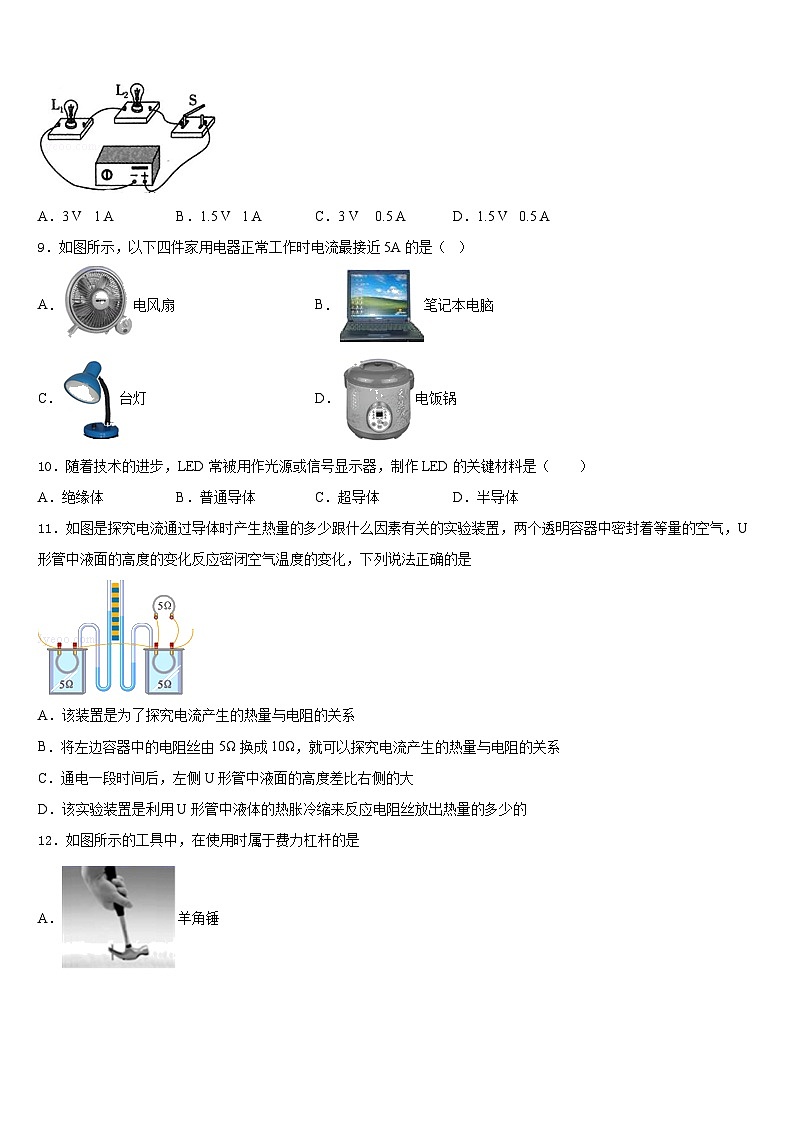

8.如图所示,将标有“3 V”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中,闭合开关S,其中只有一只灯泡正常发光,设小灯泡电阻不变,则L1两端的电压及通过L1的电流可能是
A.3 V 1 AB.1.5 V 1 AC.3 V 0.5 AD.1.5 V 0.5 A
9.如图所示,以下四件家用电器正常工作时电流最接近5A的是( )
A.电风扇B.笔记本电脑
C.台灯D.电饭锅
10.随着技术的进步,LED常被用作光源或信号显示器,制作LED的关键材料是( )
A.绝缘体B.普通导体C.超导体D.半导体
11.如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置,两个透明容器中密封着等量的空气,U形管中液面的高度的变化反应密闭空气温度的变化,下列说法正确的是
A.该装置是为了探究电流产生的热量与电阻的关系
B.将左边容器中的电阻丝由5Ω换成10Ω,就可以探究电流产生的热量与电阻的关系
C.通电一段时间后,左侧U形管中液面的高度差比右侧的大
D.该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
12.如图所示的工具中,在使用时属于费力杠杆的是
A.羊角锤
B.瓶起子
C.撬棒
D.食品夹
二、填空题(每题5分,共4题,20分)
13.如图是某电热水壶加热和保温电路原理图,R1=44Ω,R2=440Ω,当开关S1断开,S2闭合,电热水壶处于________状态;当该电热水壶处于加热状态时,5min产生的热量为________J。
14.图为一电热饮水机的电路简图,其额定电压为220V,具有“加热”、“保温”两种功能,对应功率分别为400W和40W。当开关S1、S2均闭合,饮水机处于__________(选填“保温”或“加热”)状态,R1的阻值为_______Ω;用饮水机给2kg的水加热,当水温升高50℃,水吸收的热量为_____J。[c水=4.2×103J/(kg•℃)]。
15.市场上有一种磁吸式手机充电线(如图),能通过磁铁公母对吸方式达到接通充电效果的充电线。在它的上面固定有磁铁,另一端固定有易磁化的物质,只要将两端靠近,就可以达到对吸充电。(1)在磁吸式充电线的另一端固定的物质可能是 ______ ( 选填“铜”、“铁镍合金” 或“铝” )。(2)手机背面扬声器的工作原理与 ____ (选填“发电机”或“电动机” )相同。
16.小东的妈妈在双十二生活节时,通过网购买了一台家用豆浆机,如图所示。到货后小东仔细观察了豆浆机的构造和工作过程,他发现,豆浆机外壳是塑料做成的,插头是三线插头,内部主要由电动机带动刀片转动,电加热管通电加热豆浆;豆浆机制作豆浆的过程是先加热,再打浆,然后加热煮熟。根据以上内容,请参照示例写出与以上情景有关的物理信息和对应的物理知识(不得与示例重复)。
示例:物理信息:外壳用塑料做成;
物理知识:塑料是绝缘体。
作答:物理信息:_________________。
物理知识:________________。
三、实验题(共12分)
17.(4分)如图是小明同学“测量小灯泡电功率”的实验电路图,所用的电源电压恒为6V,小灯泡的额定电压为3.8V,电阻约为10Ω,可选用的滑动变阻器有“5Ω 0.5A”的R1和“10Ω 1A”的R2。
(1)为了完成实验,你认为应该选用的滑动变阻器是_________。(选填“R1”或“R2”)
(2)闭合开关,正确移动滑片,当灯泡正常发光时,电流表示数如图乙所示,则通过小灯泡的电流是___________A,灯泡的额定功率是___________W。
(3)小明想利用这些器材测量另一个未知电阻Rx的阻值,但发现电流表已经损坏。小华帮他找来一个定值电阻R0并设计另一个实验方案,如图丙所示:
①先闭合开关S、S1,记下电压表示数U1
②再_______,记下电压表示数U2,则Rx=_____(表达式用测得的量与已知量表示)。
18.(4分)在探究不同物质的吸热能力时,将质量相等的沙子和水分别装在烧杯中,并测出它们的初温,然后用酒精灯加热并不断搅拌,每隔1min记录一次温度。实验记录如表:
(1)除了图示的器材外,本实验还需要的测量工具有天平和_____。
(2)组装实验器材时,需按照_____(选填“自上而下“”或“自下而上”)的顺序进行。
(3)加热相同的时间,水吸收的热量_____(选填“大于”“小于”或“等于“)沙子吸收的热量。
(4)小明根据实验数据画出了沙子的温度随时间变化的图象如图所示,请画出水的温度随时间变化的图象。
(________)
(5)分析图象可知,质量相等的沙子和水吸收相等的热量,_____升温较快;若两者升高相同的温度,则_____吸收的热量较多。
19.(4分) (1)在研究滑动摩擦力的实验中,用弹簧测力计拉着木块在水平木板上做____运动(如图所示)。
(2)这时弹簧测力计所示的拉力为____N,木块受到摩擦力为____N,理由是木块处于平衡状态,拉力与摩擦力是一对____。
(3)如果在木块下加一粗糙的毛巾,摩擦力将____(填“变大”“变小”或“不变”),这一事实说明:滑动摩擦力大小与____有关。
(4)要探究滑动摩擦力的大小与压力的关系,需保持接触面不变,改变____的大小;这种方法叫____。
四、作图题(共16分)
20.(8分)根据图中小磁针N极指向,标出磁体的N极和S极,并画出磁感线的方向.
21.(8分)试根据如图所示的电池极性和螺线管的N,S极,画出螺线管的绕法。
(______)
五、计算题(共22分)
22.(10分)在相距20 km的甲、乙两地之间有两条输电线,已知输电线每米长的电阻为0.01 Ω.现输电线在某处发生短路,为了确定短路位置,检修员利用电压表、电流表和电源接成如图所示电路进行测量.当电压表的示数为1.5 V时,电流表的示数为30 mA,则可确定短路位置离甲地_______km.
23.(12分)如图所示,小灯泡L标有“6 V 3 W”的字样,不考虑灯丝电阻的变化,滑动变阻器的最大阻值R为24 Ω,电源电压保持不变.当S闭合,S1、S2断开,滑片P滑到中点时,小灯泡恰好正常发光.保持滑片P的位置不变,闭合S、S1、S2,发现电流表的示数变化了1 A.求:
(1)小灯泡正常发光时的电流.
(2)电源电压.
(3)当开关S、S1、S2都闭合时,电路消耗总功率的最小值.
参考答案
一、选择题(每题1分,共30题,30分)
1、A
2、A
3、C
4、C
5、B
6、B
7、C
8、D
9、D
10、D
11、C
12、D
二、填空题(每题5分,共4题,20分)
13、保温 3.3×105J
14、加热 121 4.2×105
15、铁镍合金 电动机
16、电加热管 电能转化为内能。
三、实验题(共12分)
17、R2 0.3 1.14 断开S1
18、秒表 自下而上 等于 沙子 水
19、匀速直线 2.4 2.4 平衡力 变大 接触面粗糙程度 压力 控制变量法
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、2.5
23、 (2) 2.5 A;(2) 22 V;(3) 22 W
加热时间/min
0
1
2
3
4
温度/℃
沙子
20
25
29
34
38
水
20
21
22
23
24
