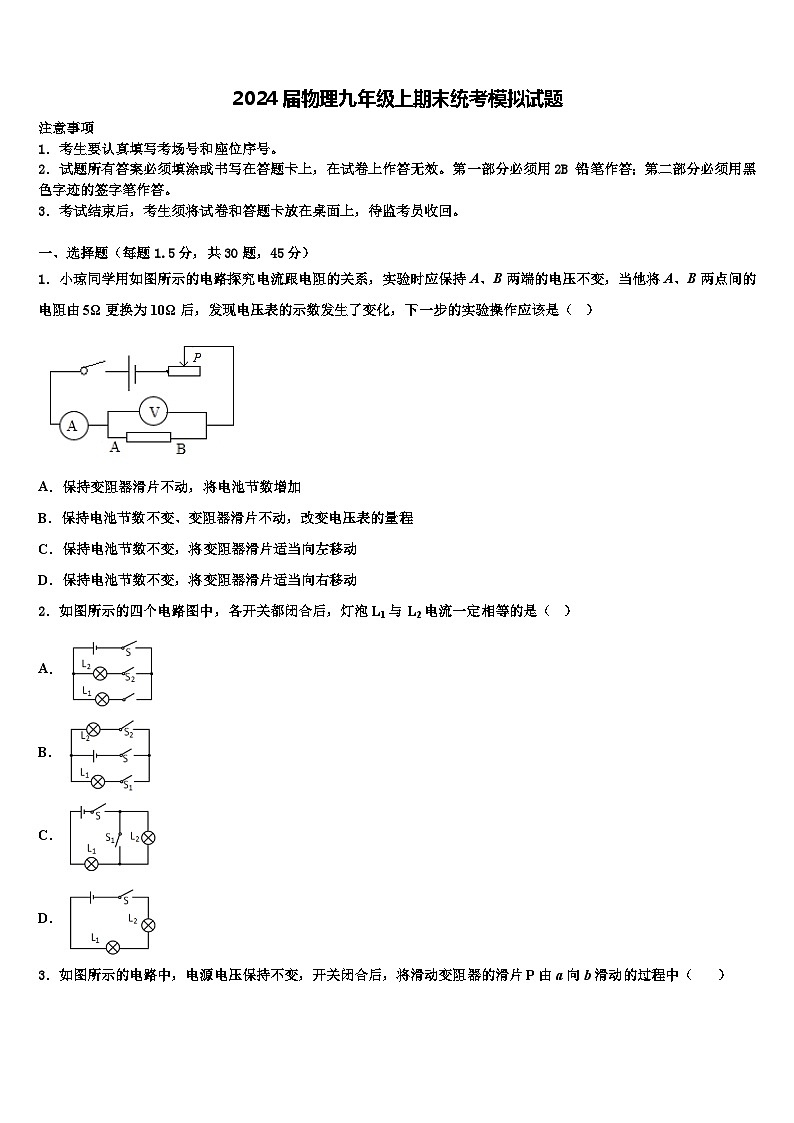

2024届物理九年级上期末统考模拟试题

这是一份2024届物理九年级上期末统考模拟试题，共23页。试卷主要包含了考生要认真填写考场号和座位序号，通常情况下，下列属于绝缘体的是等内容，欢迎下载使用。

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（ ）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动
2．如图所示的四个电路图中，各开关都闭合后，灯泡L1与 L2电流一定相等的是（ ）
A．
B．
C．
D．

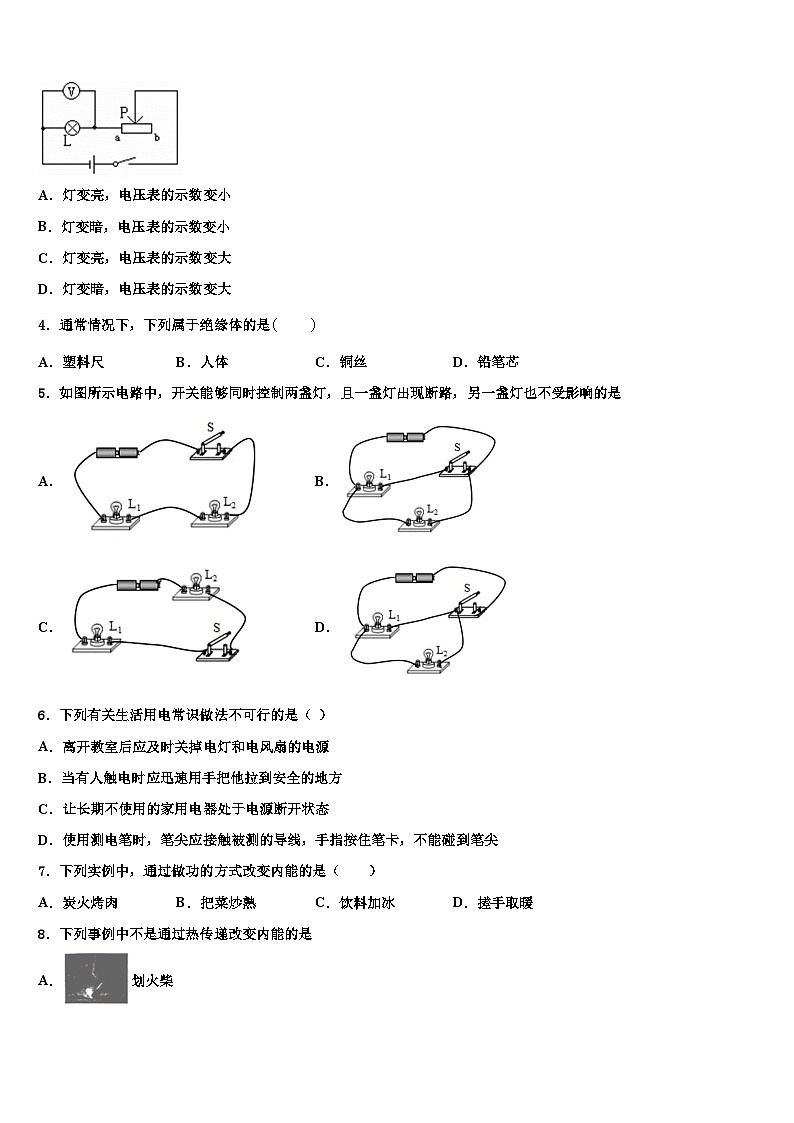

3．如图所示的电路中，电源电压保持不变，开关闭合后，将滑动变阻器的滑片P由a向b滑动的过程中（ ）
A．灯变亮，电压表的示数变小
B．灯变暗，电压表的示数变小
C．灯变亮，电压表的示数变大
D．灯变暗，电压表的示数变大
4．通常情况下，下列属于绝缘体的是
A．塑料尺B．人体C．铜丝D．铅笔芯
5．如图所示电路中，开关能够同时控制两盏灯，且一盏灯出现断路，另一盏灯也不受影响的是
A．B．
C．D．
6．下列有关生活用电常识做法不可行的是（ ）
A．离开教室后应及时关掉电灯和电风扇的电源
B．当有人触电时应迅速用手把他拉到安全的地方
C．让长期不使用的家用电器处于电源断开状态
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
7．下列实例中，通过做功的方式改变内能的是（ ）
A．炭火烤肉B．把菜炒熟C．饮料加冰D．搓手取暖
8．下列事例中不是通过热传递改变内能的是
A．划火柴

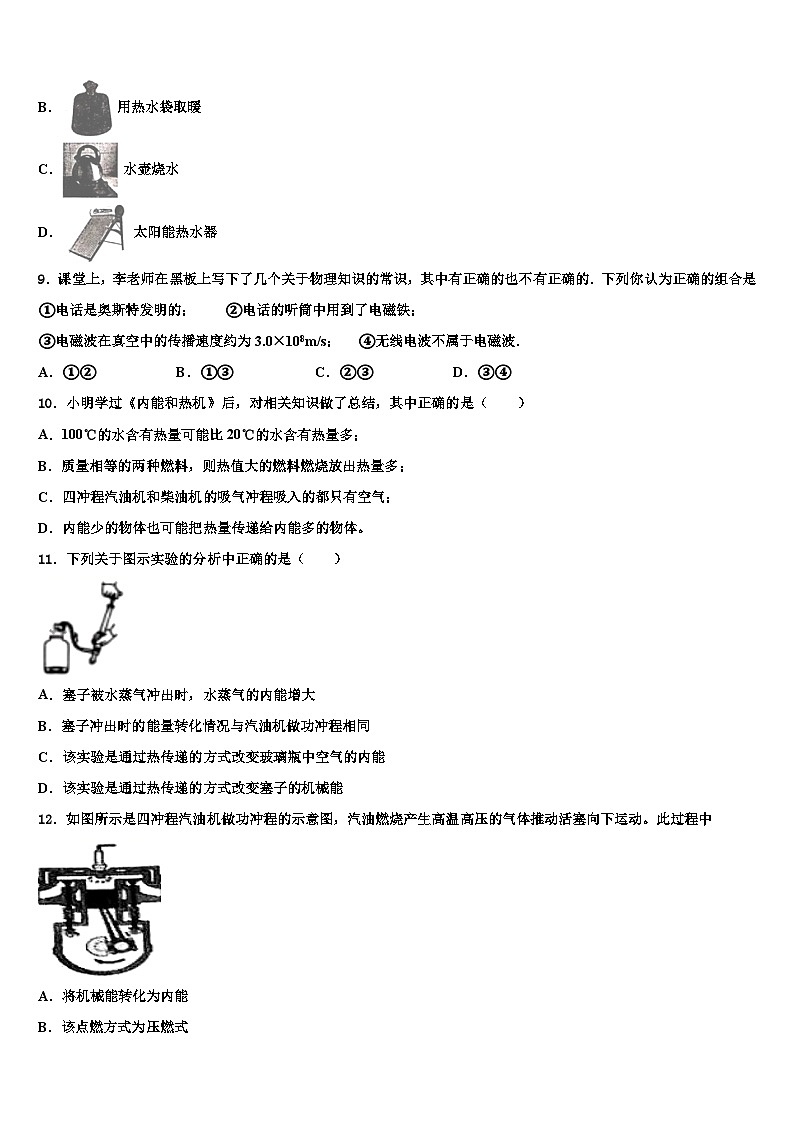

B．用热水袋取暖
C．水壶烧水
D．太阳能热水器
9．课堂上，李老师在黑板上写下了几个关于物理知识的常识，其中有正确的也不有正确的．下列你认为正确的组合是
①电话是奥斯特发明的； ②电话的听筒中用到了电磁铁；
③电磁波在真空中的传播速度约为3.0×108m/s； ④无线电波不属于电磁波．
A．①②B．①③C．②③D．③④
10．小明学过《内能和热机》后，对相关知识做了总结，其中正确的是（ ）
A．100℃的水含有热量可能比20℃的水含有热量多；
B．质量相等的两种燃料，则热值大的燃料燃烧放出热量多；
C．四冲程汽油机和柴油机的吸气冲程吸入的都只有空气；
D．内能少的物体也可能把热量传递给内能多的物体。
11．下列关于图示实验的分析中正确的是（ ）
A．塞子被水蒸气冲出时，水蒸气的内能增大
B．塞子冲出时的能量转化情况与汽油机做功冲程相同
C．该实验是通过热传递的方式改变玻璃瓶中空气的内能
D．该实验是通过热传递的方式改变塞子的机械能
12．如图所示是四冲程汽油机做功冲程的示意图，汽油燃烧产生高温高压的气体推动活塞向下运动。此过程中
A．将机械能转化为内能
B．该点燃方式为压燃式
C．在活塞向下运动的过程中，气体分子的平均动能变小
D．活塞向下运动是依靠惯性实现的
13．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．
B．
C．
D．
14．下列关于信息的传递和材料说法正确的是
A．车载GPS导航系统是利用超声波进行定位和导航的
B．电磁波不能在真空中传播
C．半导体材料有硅、锡、砷化镓等
D．纳米材料可以大大提高材料的强度和硬度，降低烧结温度，提高材料的磁性等
15．以下事例中，重力做功的是
A．冰球在水平的冰面上滚动
B．皮划艇在平静水面快速滑行
C．跳水运动员下落
D．举重运动员把杠铃举起停在空中静止不动
16．电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高D．与其他家用电器是串联使用
17．如图所示为四种关于光的现象，下列说法正确的是
A．①阳光照射下高楼的玻璃幕墙很刺眼——漫反射
B．②雨后天空出现的彩虹——光沿直线传播
C．③月食现象的形成——光的反射
D．④钢勺好像在水面处“折断”——光的折射
18．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油
19．下列做法中，符合安全用电要求的是（ ）
A．保险丝熔断后，可用铜丝代替
B．发现触电事故时，先断开电源
C．空气开关跳闸后，应立即闭合
D．用湿抹布擦正在发光的灯泡
20．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
21．如图（不计绳重与摩擦，且动滑轮重G动 小于物重G），用它们分别将重相同的甲、乙两物体在相等的时间内匀速提升至相同的高度，拉力所做的功分别为W甲、W乙，功率分别为P甲、P乙，它们的机械效率分别为η甲、η乙，则下列关系正确的是（ ）
A．W甲=W乙 P甲=P乙 η甲=η乙B．W甲P乙 η甲>η乙
C．W甲>W乙 P甲η乙
22．如图为某同学实验时所用电路，电路中电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω。电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中
A．电流表的最大示数是0.6A
B．电压表的最小示数是3V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
23．如图电路中，开关闭合后，发现灯L1 比 L2 亮，下列分析正确的是
A．通过 L1 的电流比 L2 的电流大
B．L1 的电阻比 L2 的电阻大
C．L1 两端电压比 L2 两端电压小
D．L1 的实际功率比 L2 的实际功率小
24．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
25．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（ ）
A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端
26．夏天，小宇与小强一起到咖啡店，小宇点了小半杯热咖啡，小强点了一杯冰柠檬茶，如图所示，过了一会儿，他们各自的杯壁上都出现了小水珠。下列说法正确的是
A．两杯壁上出现的小水珠都在内壁上
B．两杯壁上出现的小水珠都在外壁上
C．两杯壁上出现的小水珠都是液化现象
D．两杯壁上出现的小水珠都是汽化现象
27．如图所示，拿一根带绝缘柄的金属棒，把带有负电荷的验电器A和不带电的验电器B的金属球连接起来后，有关验电器B所带电荷种类及连接瞬间金属棒中电流方向的判断，下列说法正确的是（ ）
A．B带负电，电流方向从验电器B到验电器A
B．B带负电，电流方向从验电器A到验电器B
C．B带正电，电流方向从验电器A到验电器B
D．B带正电，电流方向从验电器B到验电器A
28． “风力测试仪”的原理如图所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝，闭合开关S，有风时，重物受风力的作用而发生偏转，则下列说法中正确的是
A．风力越大，灯泡越暗
B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关
29．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体
30．刷卡机已经普遍应用于银行，商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图中与此原理相同的是
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．用毛皮摩擦过的橡胶棒带________电，若将其靠近用细线挂住的轻细吸管A端时相互吸引，说明吸管A端________（选填“一定”或“不一定”）带电．
32．如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发丝和气球带上了_____（选填“同种”或“异种“）电荷；经检验气球所带的电荷为正电荷，说明在摩擦的过程中，气球_____（选填“失去”或“得到”）了电子；其中，_____的原子核对电子的束缚能力强．
33．如图甲所示，把标有“6 V 3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是_______Ω；当电路中电流为0.4 A时，L的实际功率是_________W．
34．中国南海海底探明有大量的“可燃冰”，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的________ 很大； 以10倍的关系粗略计算，1 kg“可燃冰”完全燃烧放出的热量可以使________kg的水从20 ℃加热至60 ℃。[q煤气＝4.2×107 J/kg，水的比热容c＝4.2×103 J/( kg·℃)]。
35．马路上的路灯都是______(并／串)联的，一节干电池的电压是_________V，人体的安全电压为________V。
36．不少人曾经设想制造一种不需要动力就可以源源不断地对外做功的“永动机”．这个设想不可能实现的根本原因在于它违反了_____定律．
37．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均0.5kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______（选填“甲”或“乙”）物质为水，另一种液体的比热容为______，这种液体在0～15min内放出的热量为______。
38．一头耕牛，1h做的功是1260000J，牛做功的功率是_______W，如果改用功率为3kW的手扶拖拉机来耕这块地，只要_______min就能完成。
39．更换轮胎前，小明拧松阀门给汽车轮胎放气，轮胎放气过程中胎内气体的温度________（下降/不变/升高），这是用________的方式改变物体内能．
40．如图所示，电源电压保持不变。闭合开关，电压表示数如图所示，为 V。当滑动变阻器的滑片P向右移动时，电流表的示数将 （选填“变大”、“变小”或“不变”）
三、实验题（每空1分，共2题，15分）
41．小明在探究“电流与电压和电阻关系”的实验中，
（1）连接电路时开关应_____。
（2）请在乙图中连接电路。
（_______）
（3）闭合开关前，如图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端。
（4）小明通过实验得到数据如表（一）所示，其中第1次实验的电流表示数如图所示，为_____A，所用电阻R的值是_____Ω，根据表（一）的数据，可得出的结论是：_____。
表一
表二
（5）小明继续探究电流与电阻的关系，他先后将5Ω、10Ω和15Ω的电阻接入电路中进行实验，得到数据如表（二）所示。通过分析表（二）的数据，可知小明在操作过程中存在的错误是：_____。
42．某同学用如图甲电路测定小灯泡的电功率，电源电压为6V，小灯泡标有“2.5V”字样（灯丝电阻约为10Ω），有以下两种规格的滑动变阻器可选用：A．“50Ω2A”B．“10Ω1A”。
（1）应选用滑动变阻器__________（A/B）。
（2）连接好电路，闭合开关后发现小灯泡比正常工作时亮，他想到自己在开关闭合前遗漏了一个步骤，立即断开开关。遗漏的步骤是____________________。
（3）改正错误后，闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是__。
A．小灯泡烧坏 B．小灯泡短路 C．小灯泡的实际功率太小
（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向___________端移动（左/右）。
（5）调节滑动变阻器，当小灯泡正常发光时，电流表的示数为0.25A，小灯泡的额定功率是_________W。
四、计算题（每题10分，共2题，20分）
43．如图所示，R1=20Ω，R2=40Ω,电源电压保持不变。当S1、S2都闭合时，电流表A1的示数是0.6A,电流表A的示数是1A,小灯泡L恰好正常发光；当S1、S2都断开时，电流表A2的示数是0.2A。求：
(1)小灯泡的额定电压；
(2)求小灯泡的额定功率；
(3)当S1、S2都断开时，小灯泡的实际功率。
44．如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”
（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？
（2）电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的关系实验中应控制电压不变，即应保持电阻两端的电压不变。
A．保持变阻器滑片不动，将电池节数增加，由分压原理，电压表示数变大，A项不合题意；
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程，不能使电压表的示数不变，B项不合题意；
CD．根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变，C项不合题意，选项D符合题意。
2、D
【详解】AB．当三个开关都闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接，并联电路各支路互不影响，因此电流不一定相等，故AB不符合题意；
C．当两个开关都闭合时，L2被短路，无电流，电路为L1的基本电路，L1有电流，故C不符合题意；
D．开关闭合后，两灯泡首尾相接，因此两灯泡串联，串联电路各处电流相等，L1与 L2电流一定相等，故D符合题意。
故选D。
3、B
【详解】从图中可以看到，这是一个串联电路，将滑动变阻器的滑片P由a向b滑动的过程中，电路中的总电阻变大，根据欧姆定律可知，电源电压大小不变，电路中的电流变小，灯泡电阻不变，根据可知，灯泡电功率变小，那么灯变暗，再根据可知，灯泡两端的电压变小，即电压表的示数变小，故选B。
4、A
【详解】容易导电的物体叫导体，不容易导电的物体叫绝缘体；
A．塑料尺的材料是塑料，属于绝缘体，故A正确；
B．人体能够导电，属于导体，故B错误；
C．铜丝的材料是铜，属于金属，是很好的导体，故C错误；
D．铅笔芯的材料是石墨，属于导体，故D错误，
故选A．
【点睛】
本题考查的是导体与绝缘体的概念，生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单．
5、D
【解析】AC．两灯串联，开关可以同时控制两盏灯，但两灯的发光互相影响，故AC项不合题意；
B．两灯并联，发光时互不影响，但开关在支路，只能控制其中一盏灯，故B项不合题意；
D．两灯并联，发光时互不影响，开关在干路，可以同时控制两盏灯，故D项符合题意。
6、B
【详解】AC．离开教室后应及时关掉电灯和电风扇的电源，和让长期不使用的家用电器处于电源断开状态这样做一是避免浪费能源，二是保证安全，AC正确，不符合题意；
B．当有人触电时应如果用手拉他，施救者也会触电，因为人体是导体，B错误，符合题意；
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖，这样人体和测电笔内的电路构成了通路，如果接触火线，电路中就有了电流，氖管可发光，D正确，不符合题意．
7、D
【详解】ABC．炭火烤肉、把菜炒熟、饮料加冰都是通过热传递改变内能的，所以ABC都不是通过做功的方式改变物体内能的，故ABC不符合题意。
D．搓手取暖是通过做功的方式改变内能的，故D符合题意。
8、A
【详解】用热水袋取暖、水壶烧水和太阳能热水器都是通过热传递的方式改变了物体的内能，而划火柴是通过做功的方式改变物体的内能，故选A。
9、C
【解析】试题分析：根据对物理学常识的了解来答题．
解：①贝尔发明了电话．该说法错误；
②电话的听筒都是利用电磁铁工作．该说法正确；
③电磁波在真空中传播的最快，速度约为3.0×108m/s．该说法正确；
④微波、无线电波、光波都是电磁波．该说法错误．
故选C．
10、D
【详解】A．物体在热传递过程中，吸收或放出热量的多少叫热量，热量是一个过程量，不能用“含有”来修饰，故A错误；
B．由Q放=mq可知，质量相等的两种燃料，完全燃烧时，热值大的燃料放出的热量多，故B错误；
C．汽油机在吸气冲程中吸入的是汽油和空气的混合物，而柴油机吸入的是空气；故C错误；
D．发生热传递是因为物体间存在温度差，所以内能少的物体的温度可能比内能多的物体的温度高，所以内能少的物体可以把热量传递给内能多的物体，故D正确。
故选D。
11、B
【详解】A．塞子被水蒸气冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故A错误；
B．塞子冲出时，水蒸气的内能转化为塞子的机械能，其能量转化情况与汽油机做功冲程相同，故B正确；
C．该实验是通过做功的方式改变玻璃瓶中空气的内能，故C错误；
D．该实验是通过做功的方式改变塞子的机械能，故D错误。
故选B。
12、C
【详解】AC．汽油机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能；所以，图示的做功冲程中，内能转化为机械能，故气体的内能减少、温度降低，分子热运动减慢，气体分子的平均动能变小，故A错误，C正确；
B．汽油机中有火花塞，采用的是点燃式点火；而柴油机是喷油嘴喷出雾状柴油，进行压燃式点火，故B错误；
D．汽油燃烧产生高温高压的气体推动活塞向下运动，所以，活塞向下运动不是依靠惯性实现的，故D错误。
13、D
【详解】A．A图滑动变阻器的接线柱接B和C，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；
B．B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；
C．C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分．无论怎样移动滑片，滑动变阻器接入电路电阻不变．此选项不符合题意；
D．D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分．当滑片P向左滑动时，AP电阻丝长度变小，电阻变小．此选项符合题意．
故选D。
14、D
【解析】车载GPS导航系统是利用电磁波进行定位和导航的，故A错误；电磁波可以在真空中传播，故B错误；半导体材料有硅、锗和砷化镓等，故C错误；纳米材料是指在三维空间中至少有一维处于纳米尺度范围（1-100nm）或由它们作为基本单元构成的材料，纳米材料的性能包括提高材料的强度、硬度，降低烧结温度，提高材料的磁性等，故D正确，故选D。
15、C
【详解】A．冰球在水平的冰面上滚动，在重力的方向上没有通过距离，所以重力不做功，故A错误；B．皮划艇在平静水面快速滑行，在重力的方向上没有通过距离，所以重力不做功，故B错误；
C．跳水运动员下落时，运动员在重力的作用下，在重力方向上通过了距离，所以重力做了功，故C正确；
D．举重运动员把杠铃举起停在空中静止不动，在重力的方向上没有通过距离，所以重力不做功，故D错误．
16、D
【详解】A．组成材料既有导体又有绝缘体，如导线芯为导体，外层塑料为绝缘体，故A正确；
B．工作时，利用了电流的热效应，即发热体利用电流的热效应而发热，故B正确；
C．工作时，利用电流的热效应，电热丝产生热量，再通过热传递使水或食物温度升高，故C正确；
D．电饭锅要能独立工作，与其它用电器互不影响，所以与其他家用电器是并联的，故D错误；
故D符合题意．
17、D
【解析】A. ①阳光照射下高楼的玻璃幕墙很刺眼—一镜面反射，故A错误；B. ②雨后天空出现的彩虹——光的色散，故B错误；C. ③月食现象的形成——光的直线传播，故C错误；D. ④钢勺好像在水面处“折断”—一光的折射，正确．故答案为D.
18、A
【详解】A．增大物体提升的高度，绳端移动的距离也变长了，滑轮组的机械效率：
η====
由此可知机械效率并不受影响，故A符合题意；
B．使用轻质动滑轮，额外功减少了，在有用功一定时，滑轮组的机械效率会增大，故B不符合题意；
C．增大被提升物体的质量，在动滑轮、摩擦不变的情况下，即额外功不变的情况下，有用功增大了，所以机械效率就提高了，故C不符合题意；
D．在轴上加润滑油，减少摩擦，减少额外功，在有用功一定时，滑轮组的机械效率会增大，故D不符合题意。
19、B
【详解】A．保险丝材料主要是由铝锑合金等低熔点合金制成的。保险丝必须是易熔化的金属丝，才能在电流大时及时熔断，起到保护作用。故A不符合题意；
B．发现触电事故时，应先想法断开电源。故B符合题意；
C．空气开关跳闸后，应先检查寻找问题，排除故障后再闭合开关。故C不符合题意；
D．水属于电的良导体，用湿抹布擦拭正在发光的灯泡，容易引起触电事故。故D不符合题意。
故选B。
20、B
【详解】L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．
由上述可知选项A、C、D都不正确．B正确．
21、A
【详解】因为提升的物体重和高度相同，由W有用=G物h可得，滑轮组做的有用功相同，不计绳重与摩擦，都是克服动滑轮的重力做的功为额外功，因此额外功也相同；总功等于有用功加上额外功，因此总功也相同，即
W甲=W乙；
由P=可知，t相同，
P甲=P乙；
由η=可知，W有和W总相同，机械效率相同，即
η甲=η乙．
故选A．
22、C
【详解】A．由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；∵电源电压大于电压表的最大示数， ∴根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，根据欧姆定律可得，电流表的最大示数：
，
故A不符合题意；
B．当滑动变阻器全部接入电路中，电阻最大为
，
则电路中的电流：
，
电压表最小示数为：
，
故B不符合题意；
C．当滑动变阻器接入电路中的电流为I，滑动变阻器消耗的电功率：
，
功率是关于电流的二次函数，功率有最大值，并且在I=0.3A时功率最大，由上分析可知：电流的变化范围是：0.1A～0.3A，所以最小值为
．
故C符合题意；
D．电阻R0 的最大功率为
。
故D不符合题意。
23、B
【解析】A、串联电路电流处处相等，故错误；
B、根据公式： 可得，电流相等，L1亮，L1的实际电功率大，因此L1的电阻大，故正确；
C、根据 得，电流相等，L1的电阻大，因此L1两端的电压也大，故错误；
D、灯L2比L1亮，说明灯L2的实际功率比L1的大，故错误。
故选B.
24、D
【详解】AD．本实验是通过小车撞击木块，木块在水平面上通过的距离的大小来比较小车动能的大小的。如果水平面是光滑的，那么被撞击过后的木块是不会停下来的，而是会一直匀速运动下去，无法比较小车的动能大小。故A错误，D正确。
B．实验研究的对象是小车而不是木块，研究的是小车的动能。故B错误。
C．实验是探究动能大小与速度的关系，运用控制变量法，所以要用同一木块从不同的高度释放，这样小车达到水平面时的速度是不同的，如果让不同的小车从斜面同一高度由静止释放，这时候探究的是动能大小与质量的关系。故C错误。
25、D
【详解】A．S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I=可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；
BCD．闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确；
故应选D．
26、C
【解析】小宇杯中装的是热咖啡，杯子上部的温度低于杯中水蒸气的温度，杯内水蒸气上升时遇冷液化成小水珠附着在玻璃的内壁上；
小强杯中放的是冰柠檬茶，杯子的温度低于杯外水蒸气的温度，杯外水蒸气遇冷液化成小水珠附着在玻璃的外壁上。
综上分析，ABD错误，C正确。
故选：C。
27、A
【解析】试题分析：验电器是利用同种电荷相互排斥的原理制成的；连接的瞬间，A带的负电减少，说明电子从A到B移动，B带负电，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A．
故选A．
28、B
【解析】考查滑动变阻器的使用．
如图风力检测装置实际为一滑动变阻器，有风吹来时，滑片向左滑动，接入电路的电阻变小，所以电流变大，灯变亮，即风越大，灯越亮．
故B正确，ACD错误．
29、D
【详解】A．对人体安全的电压不高于36V，故A错误；
B．家庭电路中各用电器为并联连接，能各自独立工作，故B错误；
C．家庭电路中空气开关跳闸可能是发生了短路，也可能是用电器的总功率过大，故C错误；
D．使用试电笔时，手要与笔尾金属体相连，不能接触笔尖，故D正确。
30、C
【解析】POS刷卡机读出信息原理就是电磁感应现象；
A．如图是通导体周围存在磁场，故A错误；
B．如图是通电导体在磁场中手里受力转动，故B错误；
C. 如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象。故C正确。
D．如图是电流通过电磁铁。电磁铁产生磁性吸引铁钉，是电流的磁效应。故D错误；
故选：C.
二、填空题（每空1分，共10题，20分）
31、负 不一定
【详解】[1]当毛皮与橡胶棒摩擦时，橡胶棒得到了电子，所以橡胶棒带负电；
[2]带电体能够吸引轻小物体，异种电荷相互吸引；带负电橡胶棒靠近用细线挂住的轻细吸管A端，若相互吸引，A端有可能不带电或带正电；所以吸管A端不一定带电。
32、异种 失去 头发
【详解】当气球和头发相互摩擦时，由于两种物质的原子核对核外电子的束缚本领不同，在摩擦的过程中头发和气球会带上不同的电荷．由于异种电荷相互吸引．所以头发会随着气球飞起来．
经检验气球所带的电荷为正电荷，说明在摩擦的过程中，气球失去电子 ，而头发得到电子
说明头发的原子核对电子的束缚能力强．
33、6 1.6
【详解】[1]由甲电路图可知，灯泡L与滑动变阻器R串联，因串联电路中总电压等于各分电压之和，且灯泡正常发光，所以，R两端的电压：
UR=U﹣UL=9V﹣6V=3V，
此时灯泡正常发光，由图象可知，当灯泡两端电压为6V时，通过灯泡的电流为0.5A，因串联电路中各处的电流相等，所以滑动变阻器接入电路中的电阻：
R==6Ω
[2]当电路中电流为0.4A时，由图象可知，L两端的电压UL′=4V，则灯泡的实际功率：
PL′=UL′IL′=4V×0.4A=1.6W．
34、热值 2500
【详解】[1]在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大。
[2]1 kg煤气完全燃烧放出的热量
Q放＝mq煤气＝1 kg×4.2×107 J/kg＝4.2×107 J
1 kg“可燃冰”完全燃烧放出的热量
Q放′＝Q放×10＝4.2×107 J×10＝4.2×108 J
由题知
Q吸＝Q放′＝4.2×108 J
因为Q吸＝c水mΔt，所以水的质量
m2 500 kg
35、并 1.5 不高于36
【解析】马路上的路灯如果有坏的，并不影响其它路灯的正常工作照明，所以它们是并联的；
一节干电池的电压是1.5V；
对人体安全的电压为不高于36V；
36、能量守恒
【解析】试题分析：很多科学家致力于研究永动机，希望能造出不消耗能量而源源不断的向外输出能量；但结果都以失败告终；其原因是因为永动机违背了能量守恒定律．
考点：能量守恒定律
37、甲 4.2×104J
【分析】①比热容是表示物质吸热、放热能力的物理量，质量相等的不同物质，放出相同的热量，温度变化小的放热能力强，即比热容大。根据水的比热容最大，可判断甲乙两种物质哪个是水；
②根据Q=cmΔt结合两种物质放出热量相同，计算乙物质的比热容；
③根据Q=cmΔt代入温度变化量可计算液体放出的热量。
【详解】[1]时间相等时，两种液体放出的热量相等，由图象可以看出，乙液体的温度降低得快，甲液体温度降低慢； 利用热量的计算公式可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小； 所以，甲液体的比热容大，所以若甲、乙两种液体中，一种液体是水，则这种液体一定是甲液体，由图可知：水的初温是60℃，加热15分钟后水的末温是40℃， 则水放出的热量
[2]由题知，而水和液体的质量相同，即
乙液体的初温是60℃，加热15分钟后乙液体的末温是20℃，则乙液体放出的热量
因为放热时间相等时，两种液体放出的热量相等，则
则
解得
[3]读图可得，乙在15min内温度由60℃降低到20℃，降低的温度是
所以乙放出的热量
38、350 7
【详解】[1]由 知道，牛做功的功率
[2]由 知道，手扶拖拉机来耕这块地所用的时间
39、下降 做功
【详解】[1][2]给汽车轮胎放气时，车胎内的气体膨胀对外做功，胎内气体的内能减小、温度降低，这是用做功的方式改变物体内能
40、2.5 变大
【解析】电压表用0～3V量程，分度值为0.1V，如图读数为2.5V；定值电阻R与滑动变阻器串联，电压表测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变大，由串联电路电阻的特点可知，则电路中的总电阻变大，由欧姆定律可知，电路中的电流变小。
试题分析：电表读数时要注意先明确量程，再弄清分度值，最后再读数。判断电流表示数变化问题首先分析电路图，明确电路的类型，电压表电流表的作用，定值电阻R与滑动变阻器串联，电压表并联在R两端，测量的是R两端的电压；当将滑动变阻器的滑片P向右滑动时，再利用串联电路电阻的特点，判断出电路中总电阻的变化，结合欧姆定律确定电流的变化情况.
三、实验题（每空1分，共2题，15分）
41、断开 B 0.1 10 在电阻一定时，通过导体的电流与导体两端的电压成正比 没有控制导体两端的电压不变
【解析】（1）为保护电路，连接电路前，开关必须断开；
（2）根据电路图连接实物电路图，把电阻与滑动变阻器串联接入电路，电路图如图所示：
（3）为了保护电路，闭合开关前滑片在阻值最大处，即B端；
（4）由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.1A；
定值电阻的阻值为：R＝＝＝10Ω；
根据表一的数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
（5）在探究电流与电阻的关系时，需要保持电阻两端的电压不变，由表格数据知：更换电阻后，电阻两端电压变化，即没有控制电阻两端电压不变，不能得出电流与电阻成反比的结论；故操作错误为：没有控制电压一定。
42、 A 将变阻器的最大电阻连入电路中 C 1.1 左 0.625
【解析】（1）电源电压为6V，小灯泡额定电压为2.5V，灯丝电阻约为10Ω，根据欧姆定律，灯的额定电流约为：I＝＝0.25A，当灯正常发光，根据串联电路的规律及欧姆定律，变阻器的电阻为：R滑＝＝14Ω，故选用“50Ω2A”的变阻器A；（2）开关闭合前为保护电路，变阻器连入电路中的电阻应最大，遗漏的步骤是：将变阻器的最大电阻连入电路；（3）改正错误后，闭合开关，电流表和电压表指针都有较小的偏转，说明电路为通路，小灯泡不亮，说明电路中电流过小，灯的实际功率太小，选C；（4）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，其读数是1.1V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压；（5）调节滑动变阻器，当小灯泡正常发光时，电流表的示数为0.25A，小灯泡的额定功率是：P＝UI＝2.5V×0.25A＝0.625W。
点睛：（1）根据小灯泡额定电压为2.5V，灯丝电阻约为10Ω由欧姆定律求灯的额定电流，当灯正常发光，根据串联电路的规律及欧姆定律求选用的变阻器的电阻；（2）开关闭合前为保护电路，变阻器连入电路中的电阻应最大，（3）电流表和电压表指针都有较小的偏转，说明电路为通路，小灯泡不亮，说明电路中电流过小，据此分析；（4）灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；（5）根据P＝UI求灯的额定功率。
四、计算题（每题10分，共2题，20分）
43、 (1)12V (2)4.8W (3)0.8W
【详解】(1)当S1、S2都闭合时， R2被短接，R1与L并联，由 得电源电压为

所以小灯泡的额定电压为12V
(2)当S1、S2都闭合时， R2被短接，R1与L并联，流过小灯泡的电流为

小灯泡的额定功率为

(3)当S1、S2都断开时， R2与L串联，R2两端的电压为

小灯泡的两端的电压为

小灯泡的实际功率为

答：(1)小灯泡的额定电压12V。
(2)小灯泡的额定功率为4.8W。
(3)小灯泡的实际功率为0.8W。
44、（1）0V， 60Ω；（2）4Ω～7.2Ω．
【详解】（1）当电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光时，滑动变阻器没有接入电路，故电压表的示数为0，R0与L并联接入电路，电流表示数为I=0.6A，IL=0.5A，U=6V，则R0的阻值是．
（2）电源电压调至U=8V，断开开关S1、闭合开关S2，灯L与R串联接入电路，为了保证电路安全，当通过电路中的最大电流I大=0.5A时，RL=6V/0.5A=12Ω，R总小=U/I大=8V/0.5A=16Ω，滑动变阻器的最小阻值为R小= R总小－RL=16Ω－12Ω=4Ω；
当电压表的示数最大时，UR大=3V时，通过电路中的最小电流
I小=（U－UR大）/RL=（8V －3V）/12Ω=5/12A，
滑动变阻器的最大阻值为
R大= UR大/ I小=3V/（5/12A）=7.2Ω，
滑动变阻器的阻值变化范围为4Ω≤R≤7.2Ω．
实验序号
1
2
3
电阻/Ω
R
电压/V
1.0
1.5
2.0
电流/A
0.15
0.20
实验序号
4
5
6
电阻/Ω
5
10
15
电压/V
1.5
2.0
2.3
电流/A
0.30
0.20
0.15
