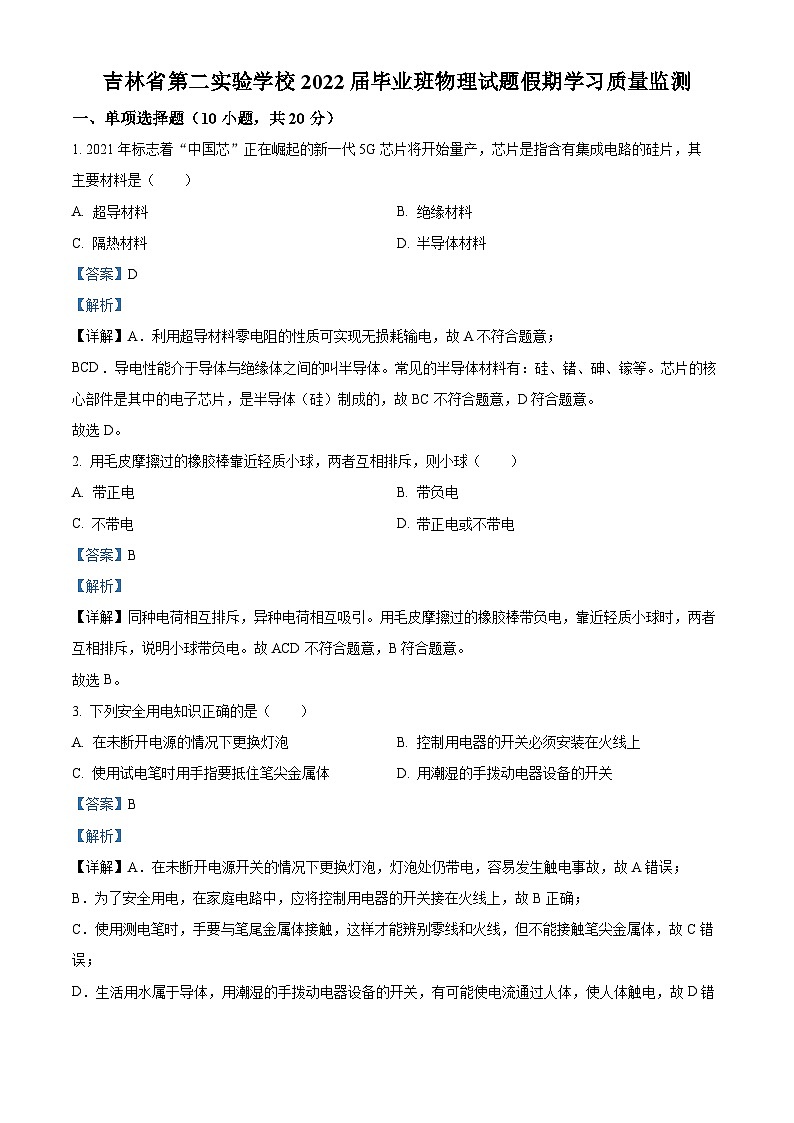

吉林省长春市吉林省第二实验学校2021-2022学年九年级下学期开学考试物理试题（解析版）
展开
这是一份吉林省长春市吉林省第二实验学校2021-2022学年九年级下学期开学考试物理试题（解析版），共15页。试卷主要包含了单项选择题，非选择题等内容，欢迎下载使用。
1. 2021年标志着“中国芯”正在崛起的新一代5G芯片将开始量产，芯片是指含有集成电路的硅片，其主要材料是（ ）
A. 超导材料B. 绝缘材料
C. 隔热材料D. 半导体材料
【答案】D
【解析】
【详解】A．利用超导材料零电阻的性质可实现无损耗输电，故A不符合题意；
BCD．导电性能介于导体与绝缘体之间的叫半导体。常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是半导体（硅）制成的，故BC不符合题意，D符合题意。
故选D。
2. 用毛皮摩擦过的橡胶棒靠近轻质小球，两者互相排斥，则小球（ ）
A. 带正电B. 带负电
C. 不带电D. 带正电或不带电
【答案】B
【解析】
【详解】同种电荷相互排斥，异种电荷相互吸引。用毛皮摩擦过的橡胶棒带负电，靠近轻质小球时，两者互相排斥，说明小球带负电。故ACD不符合题意，B符合题意。
故选B。
3. 下列安全用电知识正确的是（ ）
A. 在未断开电源的情况下更换灯泡B. 控制用电器的开关必须安装在火线上
C. 使用试电笔时用手指要抵住笔尖金属体D. 用潮湿的手拨动电器设备的开关
【答案】B
【解析】
【详解】A．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故A错误；
B．为了安全用电，在家庭电路中，应将控制用电器的开关接在火线上，故B正确；
C．使用测电笔时，手要与笔尾金属体接触，这样才能辨别零线和火线，但不能接触笔尖金属体，故C错误；
D．生活用水属于导体，用潮湿的手拨动电器设备的开关，有可能使电流通过人体，使人体触电，故D错更多优质滋源请 家 威杏 MXSJ663 误。
故选B

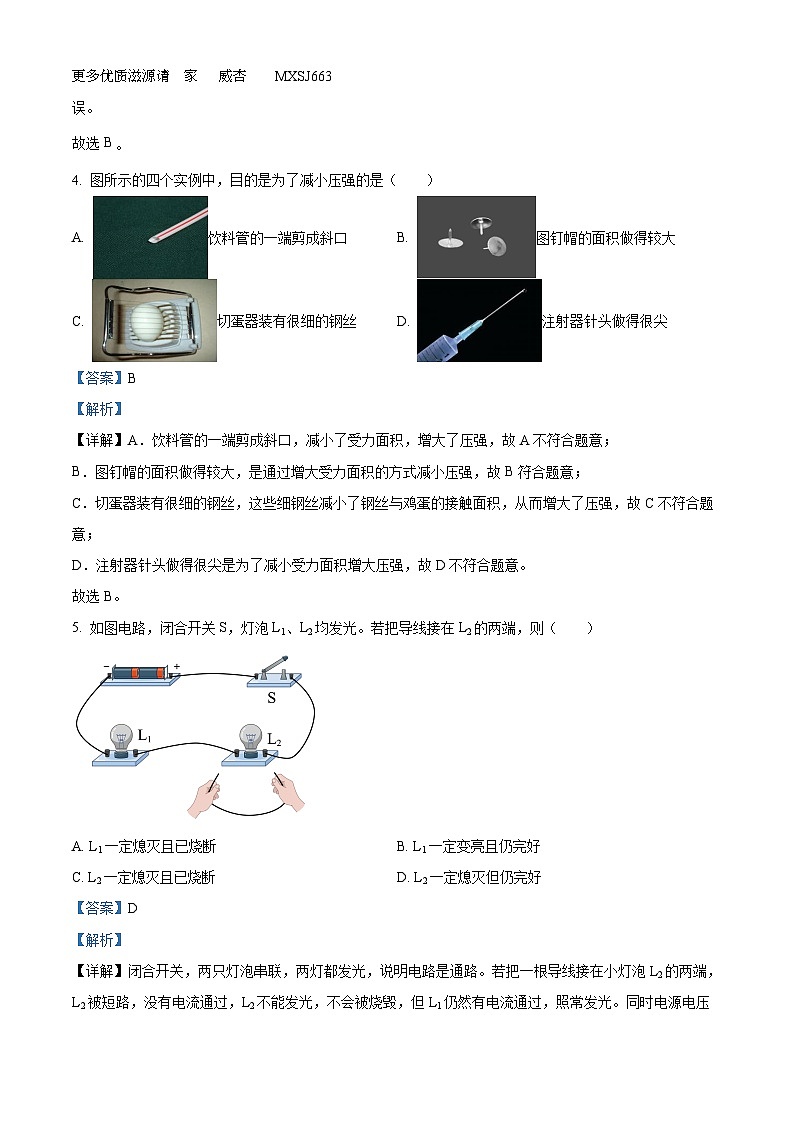

4. 图所示的四个实例中，目的是为了减小压强的是（ ）
A. 饮料管的一端剪成斜口B. 图钉帽的面积做得较大
C. 切蛋器装有很细的钢丝D. 注射器针头做得很尖
【答案】B
【解析】
【详解】A．饮料管的一端剪成斜口，减小了受力面积，增大了压强，故A不符合题意；
B．图钉帽的面积做得较大，是通过增大受力面积的方式减小压强，故B符合题意；
C．切蛋器装有很细的钢丝，这些细钢丝减小了钢丝与鸡蛋的接触面积，从而增大了压强，故C不符合题意；
D．注射器针头做得很尖是为了减小受力面积增大压强，故D不符合题意。
故选B。
5. 如图电路，闭合开关S，灯泡L1、L2均发光。若把导线接在L2的两端，则（ ）
A. L1一定熄灭且已烧断B. L1一定变亮且仍完好
C. L2一定熄灭且已烧断D. L2一定熄灭但仍完好
【答案】D
【解析】
【详解】闭合开关，两只灯泡串联，两灯都发光，说明电路是通路。若把一根导线接在小灯泡L2的两端，L2被短路，没有电流通过，L2不能发光，不会被烧毁，但L1仍然有电流通过，照常发光。同时电源电压全部加在L1两端，电路中电流变大，小灯泡L1亮度变亮，有可能完好，可能烧坏，故ABC不符合题意，D符合题意。
故选D。
6. 甲、乙两种物质的质量与体积关系m-V图象如图所示，甲、乙密度之比为（ ）
A. 2:1B. 1:2C. 3:1D. 1:3
【答案】C
【解析】
【分析】
【详解】由图可知，当体积为10cm3时，甲的质量是30g，乙的质量为10g，则甲乙的密度之比为
故选C。
7. 分别标有“6V 2W”、“4V 2W”的甲、乙两灯泡均正常发光，则（ ）
A. 乙灯较亮B. 两灯一样亮
C. 通过两灯的电流一样D. 通过甲灯的电流较大
【答案】B
【解析】
【详解】AB．由题可知两灯的额定功率均为2W；若甲、乙两灯泡均正常发光，因灯正常发光时其实际功率等于额定功率，所以两灯的实际功率相等，因此两灯一样亮。故A不符合题意，B符合题意；
CD．甲、乙两灯泡均正常发光时功率一样大，但甲灯泡的额定电压更大，由可知通过甲灯的电流较小，故CD不符合题意。
故选B。
8. 如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，电阻L1和L2之的阻值之比是（ ）
A. 5:1B. 4:1C. 1:4D. 5:4
【答案】B
【解析】
【详解】两灯并联，电流表A1测L1的电流，电流表A测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，因两个电流表指针偏转均为图乙所示，故A选用大量程，分度值为0.1A，电流为2.2A；A1选用小量程，分度值为0.02A，电流为0.44A，即通过L1的电流为0.44A，根据并联电路电流的规律，通过L2的电流是
I2=I-I1=2.2A-0.44A=1.76A
根据并联电路各支路电压相等，由欧姆定律，在电压不变时，电流与电阻成反比，故有
故ACD不符合题意，B符合题意。
故选B。
9. 在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（ ）
A. 电流表A示数不变B. 电压表V示数变小
C. 电压表和电流表的比值不变D. 电路的总电阻变小
【答案】D
【解析】
【详解】ABD．由电路图可知，当开关S断开时，R1、R2串联，电压表测电源电压，电流表测电路中的电流；当开关S闭合时，电路为R1的简单电路，电压表测电源电压，电流表测电路中的电流；因电压表均测量电源电压，且电源电压不变，所以电压表的示数不变，因串联电路的总电阻等于各部分电阻之和，所以开关闭合后，电路的总电阻变小，由可知，电路中的电流变大，即电流表示数变大，故AB不符合题意，D符合题意；
C．当开关S断开时，R1、R2串联，由欧姆定律可知电压表和电流表的比值等于两个电阻的总电阻，当开关S闭合时，电路为R1的简单电路，由欧姆定律可知电压表和电流表的比值等于R1的阻值，因串联电路的总电阻等于各部分电阻之和，所以开关闭合后，电路的总电阻变小，故C不符合题意。
故选D。
10. 如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。图中P1︰P2=8︰9，则a点对应的滑动变阻器接人电路的阻值Ra为（ ）
A. 4ΩB. 5ΩC. 6ΩD. 7Ω
【答案】B
【解析】
【详解】由图乙可知，当滑动变阻器电阻为10Ω时，滑动变阻器功率最大，为
则定值电阻阻值为
当滑动变阻器电阻为Ra<10Ω时，滑动变阻器功率为
又
P1︰P2=8︰9
解得
故选B。
二、非选择题（共50分，11-20题每空1分，每图2分，21-22每题7分）
11. 2022年北京冬奥会上，我国运动员谷爱凌出色发挥获得了两金一银的成绩，图中是她比赛的照片，运动员从雪道上脱离后会继续在空中上升，是因为运动员具有______；同时看到雪地上有她的影子，这是光的______现象；运动员滑行时会用力向后撑雪杖获得加速，说明力可以改变物体的______。
【答案】 ①. 惯性 ②. 直线传播 ③. 运动状态
【解析】
【详解】[1]运动员原来是运动的，运动员腾空后之所以能继续上升，是因为运动员具有惯性。
[2]光遇到不透明物体后，可形成影子，所以影子是由光的直线传播形成。
[3]因为力的作用是相互的，滑雪运动员用雪杖在地面上用力向后撑时给地面一个力，同时地面也给运动员一个向前的力，地面对运动员的力的方向与运动员的运动方向一致，运动员运动速度变大，这表明力可以改变物体的运动状态。
12. 如图，我国“天问一号”火星车成功着陆火星，火星上迎来第一面五星红旗。火星车的电池板将所接收的太阳能转化为______能，太阳能是______（填“可再生”或“不可再生”）能源。火星车通过______向地球传送火星的信息。
【答案】 ①. 电 ②. 可再生 ③. 电磁波
【解析】
【详解】[1]火星车的电池板是太阳能电池板，将所接收的太阳能转化为电能。
[2]太阳能可以源源不断地从自然界中获得，属于可再生能源。
[3]声音不能在真空中传播，而电磁波能在真空中传播。火星车通过电磁波向地球传送火星的信息。
13. 我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球实验时的情景，水球相当_______镜，通过水球可以看到她的_______像（选填“实”或“虚”），这种成像规律在生活中的应用是_______（选填“照相机”、“投影仪”或“放大镜”）
【答案】 ①. 凸透 ②. 实 ③. 照相机
【解析】
【详解】[1]水球中间厚，边缘薄，相当于凸透镜。
[2][3]根据图甲知道，像为倒立、缩小的实像，照相机（或摄像机等）就是利用这一成像原理。
14. 如图所示，甲、乙两个底面积不同的圆柱形容器内分别盛有质量相同的不同液体，则液体对容器底部的压强p甲______p乙。现将A、B两个质量相同的小球分别放入甲、乙两容器的液体中且液体不溢出，A球在甲液体中漂浮，B球在乙液体中悬浮，两个小球所受浮力关系：FA______ FB，此时液体对容器底部的压强p´甲______p´乙。
【答案】 ①. ˃ ②. = ③. ˃
【解析】
【详解】[1]由于甲、乙容器内液体的质量相等，由图可知，甲容器内的液体的体积小于乙容器内液体的体积，由密度公式可知，甲容器内的液体的密度大于乙容器内液体的密度。由图可知，甲容器内的液体的深度与乙容器内液体的深度相同，根据液体压强公式p=ρgh可知，当g和h相同时，液体密度越大，液体对容器底部的压强越大，所以甲容器内的液体对容器底的压强p甲大于乙容器内的液体对容器底的压强p乙，即p甲˃p乙。
[2][3]现将A、B两个质量相同小球分别放入甲、乙两容器的液体中且液体不溢出， A球在甲液体中漂浮， B球在乙液体中悬浮，根据物体的浮沉条件可知，两个小球所受浮力都等于自身的重力：FA=FB，此时液体对容器底部的压力等于液体与小球的重力，液体质量相同，重力相同，乙的底面积大，根据可知p甲′>p乙′。
15. 在探究水沸腾时温度变化特点的实验中，如图甲所示，实验前需要调节铁圈的高度，此时的酒精灯应___________（选填“点燃”或“不点燃”）；如图乙所示，实验过程中，某时刻温度计的示数为___________；图丙是水的温度与时间关系的图像，由图像可知，水在沸腾的过程中不断吸热，温度___________。
【答案】 ①. 点燃 ②. 92 ③. 不变
【解析】
【分析】
【详解】[1]要根据酒精灯外焰确定铁圈高度，所以此时的酒精灯应点燃。
[2]温度计分度值1℃，所以温度为92℃。
[3]由图，水沸腾后继续吸热，但温度保持98℃不变。
16. 如图所示，是研究电阻大小与什么因素有关的电路。木板上甲、乙、丙三根电阻线分别是铜线、镍铬合金线、镍铬合金线，长短粗细如图所示（甲丙导线粗细相同，乙比丙粗）。
（1）实验中，是通过观察______来粗略地比较AB间所接导线电阻大小的；
（2）若研究导体电阻与材料的关系，在A、B间先后接入的两根电阻线是______（填写序号“甲”、“乙”或“丙”）；
（3）若只选择导线丙，可以研究导体电阻与______的关系。
（4）若把A、B分别接在5、6接线柱上，闭合开关，用酒精灯对丙加热，这种设想是研究______对电阻的影响。
【答案】 ①. 灯泡的亮度 ②. 甲、丙 ③. 长度 ④. 温度
【解析】
【详解】（1）[1]灯泡的亮度可粗略地比较AB间所接导线电阻大小，在电压一定时，灯泡越亮，表明电流越大，故该电阻线的电阻越小。
（2）[2]研究导体电阻与材料的关系，要保持长度和横截面积相同，材料不同，故要将甲、丙两根电阻线先后接在A、B间，这样符合控制变量的思想。
（3）[3]若只选择导线丙，材料、横截面积不变，只可改变长度，可以研究导体电阻与长度的关系。
（4）[4]若把A、B分别接在5、6上，闭合开关，用酒精灯对丙进行加热，改变导体的温度，来观察温度改变后导体的电阻变化情况，是研究温度对电阻的影响。
17. 如图所示是在水平面上进行“探究影响滑动摩擦力大小因素”的实验过程；
（1）三次实验分别用弹簧测力计水平拉着木块做___________运动；
（2）在甲实验中，画出木块受地面的摩擦力的示意图___________；
（3）比较甲、乙实验，可得到的初步结论是：当接触面粗糙程度相同时，___________越大，滑动摩擦力越大；
（4）冬季行车要换花纹更深的雪地胎，这主要是应用___________两次实验得出的结论。
【答案】 ①. 匀速直线 ②. ③. 压力 ④. 乙、丙
【解析】
【详解】（1）[1]如图所示，为使木块受到的滑动摩擦力大小等于拉力大小，三次实验分别用弹簧测力计水平拉着木块做匀速直线运动，根据二力平衡的原理，滑动摩擦力大小等于弹簧测力计的示数。
（2）[2]甲图中木块所受弹簧测力计的拉力方向水平向右，处于平衡状态，根据二力平衡特点知，木块所受的摩擦力方向水平向左，如图所示：
（3）[3]通过比较甲、乙两次实验，控制接触面的粗糙程度相同，压力不同，根据控制变量法知，可以探究滑动摩擦力的大小与压力大小的关系。甲图中木板所受压力小于乙图，此时甲图中木块所受滑动摩擦力小于乙图，故可得到的初步结论是：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（4）[4]冬季行车要换花纹更深的雪地胎，是通过增大接触面的粗糙程度来增加摩擦力，乙丙两图压力相同，接触面的粗糙程度不同，毛巾表面粗糙，测力计的示数较大，因此冬季换更粗糙的轮胎主要应用了乙、丙两次实验得到的结论。
18. 如图是“探究电流通过导体时产生热量”实验。甲、乙两套装置中各有两个相同的透明容器。其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U形管中装有等量的液体，接通电源，观察现象。
（1）实验中通过观察U形管中______的变化来比较导体所产生热量的多少；
（2）用甲装置进行实验时，一段时间后，______侧密闭容器中电阻丝产生的热量较多；（选填“左”、“右”）
（3）乙装置中是探究电流产生的热量跟______的关系，若把右侧并联的两根电阻丝都放入透明容器内，一段时间后，______侧密闭容器中电阻丝产生的热量较多。（选填“左”、“右”）
【答案】 ①. 液面高度差 ②. 右 ③. 电流 ④. 左
【解析】
【详解】（1）[1]电流通过导体产生热量的多少不能直接观察，但容器中气体温度的变化可以通过U形管中液面高度差的变化来反映，容器中气体的温度越高，U形管中液面高度差越大，这种研究方法叫转换法。
（2）[2]如图甲，两个电阻串联在电路中，通过两个电阻的电流相同，通电时间相同，电阻不同，右侧的电阻大于左侧的电阻，一段时间后，右侧U形管中液面高度差的变化较大，因此右侧容器中电阻丝产生的热量多。
（3）[3]图乙装置中右侧两个5Ω的电阻并联后再与左侧一个5Ω的电阻串联，根据串联电路的电流特点可知，通过右侧两个电阻的总电流和左侧电阻通过的电流相等，即左、右两侧容器中的电阻相同，通过的电流不同，因此乙装置中可以探究电流产生的热量跟电流大小的关系。
[4]把右侧并联的两根电阻丝都放入容器内，右侧两个5Ω的电阻并联，此时左侧电阻和右侧电阻是串联的，则通过左、右两侧的电流和通电时间都相同，右侧两个电阻并联后的电阻
根据焦耳定律可知，电流、通电时间相同，则产生的热量比值为
若把右侧并联的两根电阻丝都放入透明容器内，一段时间后，左侧密闭容器中电阻丝产生的热量较多。
19. 小致想要测量额定电压为3.8V的小灯泡正常发光时的电阻。
（1）图甲是小致连接的电路，请你在接错的导线上打“×”，并用笔画线代替导线将电路连接正确；___________
（2）将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光。此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是___________Ω；
（3）小致同学又设计了如图丙所示的电路，只用电压表测量额定电压为2.5V小灯泡的额定功率。已知滑动变阻器R最大阻值为15Ω，电源电恒定，其测量过程如下：
①闭合开关S1、S2，断开S3，将滑动变阻器的滑片移到右端，电压表示数为4.5V；
②闭合开关S1、S3，断开S2，移动滑动变阻器的滑片，使电压表示数为___________V，这时小灯泡正常发光；
③闭合开关S1、S2，断开S3，保持滑动变阻器滑片的位置不变，此时电压表示数为3V；
④小灯泡的额定功率P=___________W。
【答案】 ①. ②. 9.5 ③. 2 ④. 0.5
【解析】
【详解】（1）[1]电流表应与小灯泡串联，电压表应与小灯泡并联，如图所示
（2）[2]电流表的量程为0~ 0.6A，分度值为0.02A，电流表示数为0.4A，此时小灯泡正常发光，则电压为3.8V，故灯的电阻
（3）①闭合开关S1、S2，断开S3，将滑动变阻器的滑片移到右端，电压表示数为4.5V，即为电源电压。
②[3]闭合开关S1、S3，断开S2，移动滑动变阻器的滑片，使电压表示数为
4.5V- 2.5V=2V
此时灯泡两端的电压为2.5V，此时灯泡正常发光。
③闭合开关S1、S2，断开S3，此时滑动变阻器接入最大阻值，保持滑动变阻器滑片的位置不变，此时电压测量的电压为滑动变阻器最左端到滑片P之间电阻的电压；则滑动变阻器的滑片到最右端的电压为
4.5V- 313V= 1.5V
根据串联分压特点，则滑片分割的两部分电阻为：R左=10Ω，R右=5Ω；由于③中滑片的位置和②中滑片位置相同，则②中滑片接入电阻中的阻值为10Ω，则②中的电流
④[4]小灯泡的额定功率
P额=U额I= 2.5V×0.2A= 0.5W
20. 如图甲为某型号豆浆机示意图，将黄豆和清水放入杯体，经过加热、打浆的工序，可制作可口的豆浆，为了防止豆浆过少导致“干烧”或豆浆过多导致“溢浆”，小致设计了如图乙所示的电路，La、Lb是两个完全相同的电磁铁，Ra和Rb分别是安装在位“防溢浆”水位和“防干烧”水位线下方的压敏电阻，其阻值随压力的增大而减小，只有当豆浆液面处在“防干烧”和“防溢浆”水位之间时，豆浆机才能工作。衔铁穿过光滑杆，可以在轨道上左右平行移动（假设电磁铁对衔铁的吸引力不会随距离的改变而改变，且不考虑衔铁与杆间摩擦力）。
（1）闭合开关S时，电磁铁Lb的左端是______极；
（2）如图乙，当液面高度为h0时，闭合电路中的开关S，电磁铁La吸住衔铁，动触点与静触点分开，此时压敏电阻的阻值分别为R´a和R´b，则两者的大小关系：R´a______R´b；
（3）已知压敏电阻Ra的阻值随液面高度h的变化曲线如图丙所示，“防干烧”水位为h1，“防溢浆”水位为h2，当实际液面在h1和h2之间时，电磁铁Lb吸住衔铁，豆浆机才能工作，电磁铁所在电路电源电压为3V，求此时这个电路总功率随h变化的最大值与最小值之差为______W。（除Ra、Rb其余电阻均不计）
【答案】 ①. N ②. < ③. 0.16
【解析】
【详解】（1）[1]闭合开关S时，由右手螺旋定则可知，电磁铁Lb的左端是N极。
（2）[2]当液面高度为h0时，闭合开关S，电阻Raˊ、Rbˊ分别与电磁铁La、Lb串联后再并联，电磁铁La吸住衔铁，说明电阻Raˊ所在支路的电流较大，电阻较小，因为La、Lb完全相同即线圈电阻相同，所以，此时压敏电阻的阻值的大小关系：Raˊ（3）[3]“防干烧”水位h1，故此时
Ra大=Rb大=90Ω
“防溢浆”水位为h2，故此时
Ra小=Rb小=50Ω
当实际液面在h1和h2之间时，电路最大功率为
电路最小功率为
电路总功率随h变化的最大值与最小值之差为
21. 炎热的夏天，小致驾着一辆功率为120kW的小轿车，带着家人前往长白山避暑。在一段平直的高速公路上，5min行驶了6km的速度匀速行驶，求：
（1）汽车的速度是多少m/s？
（2）5min内发动机做的功；
（3）这段路程中小车受到的牵引力。
【答案】（1）20m/s；（2）3.6×107J；（3）6000N
【解析】
【详解】解：（1）汽车行驶的时间
t=5min=300s
汽车行驶路程
s=6km=6000m
汽车行驶的速度
（2）5min内发动机做的功
W=Pt=120000W×300s=3.6×107J
（3）由W=Fs可知，这段路程中小车受到的牵引力
答：（1）汽车行驶的速度20m/s；
（2）5min内发动机做的功为3.6×107J；
（3）这段路程中小车受到的牵引力为6000N。
22. 图甲是某款“即热式”电热水龙头，图乙是它的工作原理图，电阻R1、R2为电热丝，旋转手柄带动开关连接A、B、C、D四个触点接通对应电路，实现冷水、温水、热水之间切换，有关参数见下表，不考虑温度对电热丝的影响。求：
（1）当开关连接______两个触点时，电热水龙头为温水挡；
（2）R1的电阻；______；
（3）电热水龙头的热水挡正常工作1h消耗的电能。______
【答案】 ①. B、C ②. 48.4 ③.
【解析】
【详解】解：（1）当开关置于B、C之间时，只有电阻R1接入电路，当开关置于A、B之间时，两电阻并联，并联电路总电阻小于任何一个分电阻，所以当开关置于B、C之间时电路中电阻较大， 根据可知，此时功率较小，所以此时处于温水挡；
（2）根据可知R1的电阻
（3）电热水龙头的热水挡正常工作1h消耗的电能
答：（2）电热水龙头正常工作时，电热丝R1的电阻为48.4；
（3）电热水龙头的热水挡正常工作1h消耗的电能。额定电压
220V
额定功率
温水
1000W
热水
2200W
