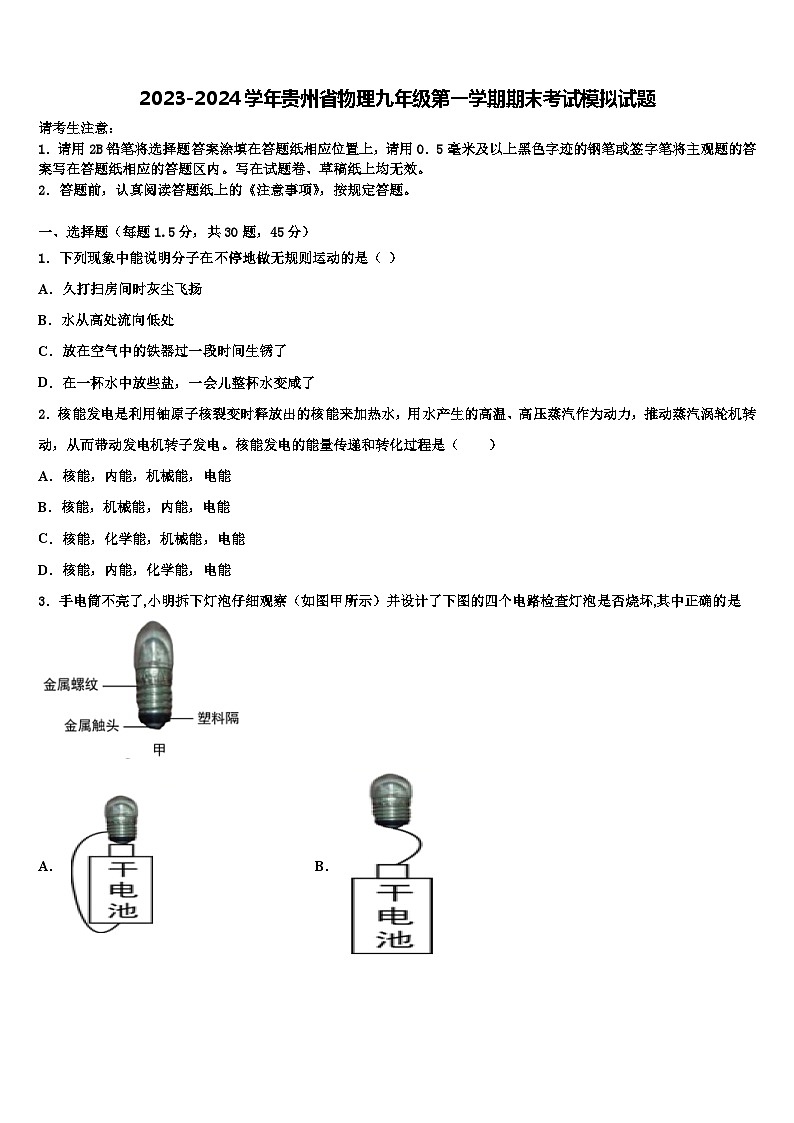

2023-2024学年贵州省物理九年级第一学期期末考试模拟试题

这是一份2023-2024学年贵州省物理九年级第一学期期末考试模拟试题，共22页。试卷主要包含了关于安全用电，下列说法正确的是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．久打扫房间时灰尘飞扬
B．水从高处流向低处
C．放在空气中的铁器过一段时间生锈了
D．在一杯水中放些盐，一会儿整杯水变咸了
2．核能发电是利用铀原子核裂变时释放出的核能来加热水，用水产生的高温、高压蒸汽作为动力，推动蒸汽涡轮机转动，从而带动发电机转子发电。核能发电的能量传递和转化过程是（ ）
A．核能，内能，机械能，电能
B．核能，机械能，内能，电能
C．核能，化学能，机械能，电能
D．核能，内能，化学能，电能
3．手电筒不亮了,小明拆下灯泡仔细观察（如图甲所示）并设计了下图的四个电路检查灯泡是否烧坏,其中正确的是
A．B．
C．D．
4．关于安全用电，下列说法正确的是（ ）
A．电水壶的金属外壳不需要接地
B．在户外遇到雷雨天气时躲在树下更安全
C．控制电灯的开关应该接在火线与电灯之间
D．使用试电笔时手不能接触笔尾金属体
5．第一个记述磁偏角这一现象的科学家是( )
A．法拉第B．奥斯特C．沈括D．欧姆
6．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
7．下列物理量与测量仪器对应关系不正确的是
A．电流——电流表B．电压——电压表C．比热容——温度计D．电能——电能表
8．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（ ）
A．放风筝时，应远离高压输电线
B．发现有人触电时，应立即切断电源
C．不能用湿抹布擦拭插座
D．使用测电笔时，手不要接触笔尾金属体，以免触电

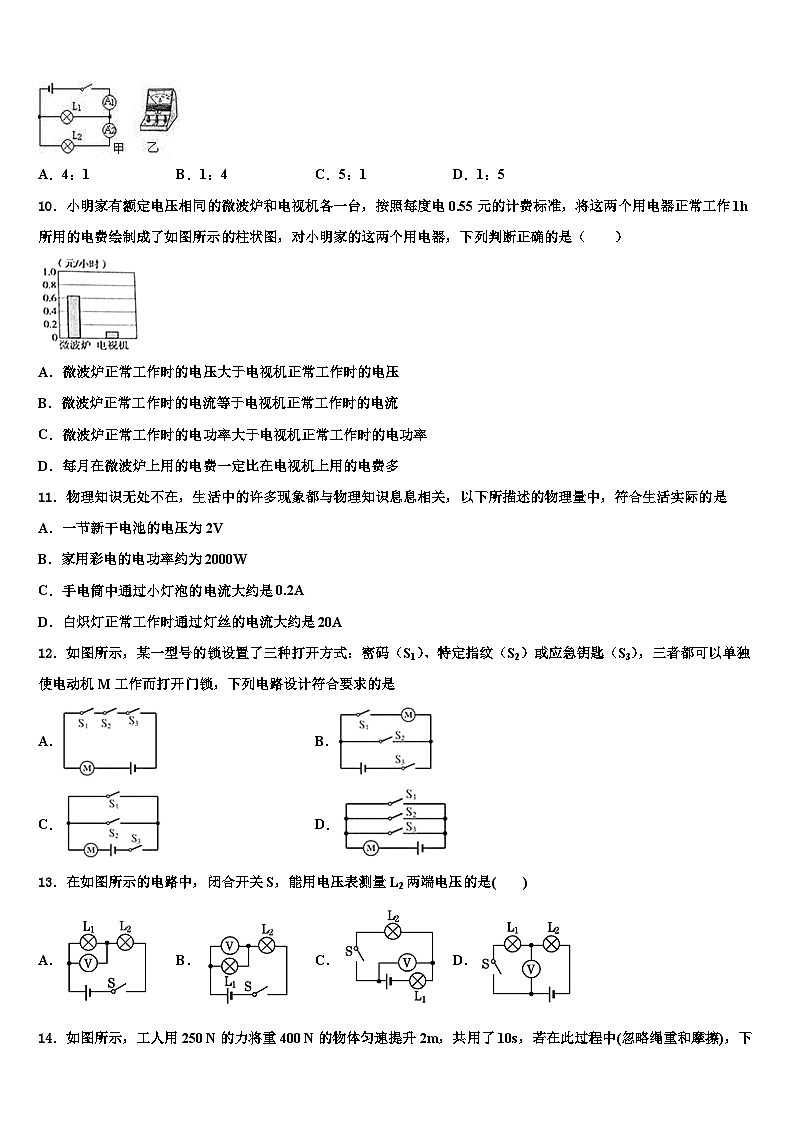

9．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（ ）
A．4：1B．1：4C．5：1D．1：5
10．小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（ ）
A．微波炉正常工作时的电压大于电视机正常工作时的电压
B．微波炉正常工作时的电流等于电视机正常工作时的电流
C．微波炉正常工作时的电功率大于电视机正常工作时的电功率
D．每月在微波炉上用的电费一定比在电视机上用的电费多
11．物理知识无处不在，生活中的许多现象都与物理知识息息相关，以下所描述的物理量中，符合生活实际的是
A．一节新干电池的电压为2V
B．家用彩电的电功率约为2000W
C．手电筒中通过小灯泡的电流大约是0.2A
D．白炽灯正常工作时通过灯丝的电流大约是20A
12．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是
A．B．
C．D．
13．在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是( )
A．B．C．D．
14．如图所示，工人用250 N的力将重400 N的物体匀速提升2m，共用了10s，若在此过程中(忽略绳重和摩擦)，下列说法正确的是( )
A．绳子自由端移动的距离是6 mB．动滑轮的重是10 N
C．工人做功的功率是80 WD．滑轮组的机械效率是80%
15．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（ ）
A．增大导线两端的电压
B．减小导线中的电流
C．将导线拉长后接入电路
D．将导线对折后接入电路
16．未煮过的汤圆沉在水底，煮熟后漂浮在水面上，则此时汤圆（ ）
A．受到的浮力等于重力，排开水的体积比未煮过的小
B．受到的浮力大于重力，排开水的体积比未煮过的小
C．受到的浮力大于重力，排开水的体积比未煮过的大
D．受到的浮力等于重力，排开水的体积比未煮过的大
17．下列事例中，人对物体做功的是
A．物理老师提着实验器材爬上二楼教室
B．运动员举着杠铃原地不动
C．背着书包的中学生在水平路面上匀速行走
D．被运动员踢出去的足球在草地上滚动的过程中
18．在下列各物理量中，可以用来鉴别物质的是 （ ）
A．密度B．压强C．电流D．电压
19．随着科学技术的发展，越来越多的用电器进入了我们的家庭，下列用电器主要利用电流的热效应工作的是
A．油烟机B．电热扇C．洗衣机D．电视机
20．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变
21．下列说法正确的是
A．手机应用了半导体材料
B．选用熔丝时，应使它的额定电流等于或稍小于电路最大的正常工作电流
C．金属导体中自由电子定向移动的方向就是电流的方向
D．家庭中使用的电热水器的发热体用的是超导材料
22．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水，如图丙所示。下列有关这把钥匙的分析中正确的是（ ）
A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力
C．在使用过程中可以减小动力臂D．在使用过程中可以增加动力臂
23．在图所示的电路中，若在闭合开关S后，两只灯泡都能发光，应在图甲、乙两处连入的元件是
．
A．甲是电压表，乙是电池B．甲是电池，乙是电流表
C．甲是电流表，乙是电池D．甲是电压表，乙是电流表
24．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．汽车发动机用水循环冷却B．在河流上建水电站，蓄水发电
C．“暖气”中采用水循环供暖D．在城市建人工湖，有助于调节气温
25．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A1的示数变小
26．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
27．关于能的概念，下列说法中正确的是（ ）
A．一个物体如果能对外做功，那它一定具有了能
B．一个物体如果具有了能，那它一定正在对外做功
C．静止躺在床上的人，由于没有对外做功，所以不具有能
D．甲对外做了的功，乙对外做了的功，则甲原来具有的能较少
28．导体和绝缘体都是很好的电工材料，下列各组材料均为导体的是（ ）
A．金属、石墨、塑料B．人体、金属、大地
C．陶瓷、碳棒、纯净水D．橡胶、陶瓷、塑料
29．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中
A．电压表V的示数变小
B．电流表A1的示数变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积变大
30．关于温度、内能和热量，下列说法正确的是
A．正在沸腾的水温度一定是100℃
B．汽油机做功冲程燃气的内能减少
C．物体温度升高一定是吸收了热量
D．0℃的冰水混合物内能为零
二、填空题（每空1分，共10题，20分）
31．用长6m高3m的斜面将重50kg的物体沿斜面匀速从底端拉到顶端，所用时间为10s，沿斜面方向的拉力恒为300N，则有用功为_______ J，拉力的功率为_______ W．
32．小明用两个完全相同的滑轮组装成如图所示滑轮组，把重200N的物体匀速提升2m，所用拉力F为80N，克服绳重与摩擦做功40J，则每个滑轮重________N。
33．建筑工程中经常需要用孔机钻孔，钻孔时钻头发热，内能增加，这是通过_____改变内能；世界卫生组织提倡大家饮用烧开后的水，用天然气灶烧水的过程是通过_____方式改变内能（选填“热传递”或“做功”
34．串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是_________联的，安装在教室里的几盏日光灯是________联的．
35．干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，这是因为干燥的手臂与毛衣____后带电，而带电体具有_________的性质。
36．生活中用铁锅加热菜油，菜油的温度很快升高，这是通过_____的方式增加了菜油的内能。蒸发可以发生在任何温度下，是因为一切物质的分子都在不停地做_____的运动。
37．图中电阻箱的示数为__________Ω。
38．年三十包饺子是北方地区最重要的习俗。如图所示，包饺子时，用力捏面皮，面皮会粘在一起，说明分子间存在_____。饺子出锅后整个厨房都能闻到香味，这是_____现象。年夜放鞭炮时会闻到浓烈的火药味这是由于分子在不停地_____。
39．小明发现餐巾纸摩擦过的吸管也具有吸引轻小物体的性质，他很想知道此时的吸管带哪种电荷？请你自选器材计实验，帮助小明解决问题.
（1）主要步骤： ____________
（2）分析与论证: _______________
40．小明学过电学后买来二十几米长的电阻丝和相应配件利用自家毛毯做成了一个电热毯，若此电热毯的电阻是605Ω，并在家庭电路中使用，这个电热毯的电功率是______W，电热毯在工作时把电能转化成了______能。
三、实验题（每空1分，共2题，15分）
41．小明同学在做“测量小灯泡的电功率”的实验中，设计了如图所示的电路图。小灯泡正常发光的电压为2.5V(电阻约为10Ω)，电源电压为4.5V，请完成下列问题。
(1)请你用笔画线代替导线，将实物甲图连接完整。_______
(2)若连接电路后闭合开关，发现小灯泡不亮，电流表示数为零，电压表示数接近电源电压。为了排除故障，小明接下来的操作合理的是__________(选填字母符号)。
A．拧紧小灯泡和它两端的接线柱
B．拧紧开关两端的接线柱
C．检查滑动变阻器是否短路。
(3)排除故障后继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的U-I图象。根据图象提供的信息，可计算出当加在小灯泡两端的电压为1.5V时，小灯泡的实际功率是________W。
(4)有同学认为利用该电路还可以探究导体中电流和导体两端电压的关系，你认为这种做法____(填“合理”或“不合理”)，理由是_______。
42．探究“电流与电阻的关系”。器材有：滑动变阻器、开关、电源（电压恒为9 V）各一个，电流表、电压表各一块，三个定值电阻（10 Ω、15 Ω、20 Ω），导线若干。
(1)图甲是小明连接的实物电路，电路连接正确后，闭合开关前，滑片应置于______ （填“A”或“B”）端；
(2)闭合开关后，移动滑片，使与电阻（20 Ω）并联的电压表示数为4 V，读出电流表示数，再改接15 Ω的电阻，闭合开关后，滑动变阻器的滑片应向______移动，再接入10 Ω的电阻，重复上述实验，收集的实验数据如表所示；
(3)老师告诉小明有一组数据误差较大，便找来一个5 Ω的电阻让他再测一组数据，当他把5 Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是______。改变连接后，当电压表示数仍为4 V时，电流表示数为________A（如图乙所示）。综合分析数据可得结论：______；
(4)上述实验中，小明使用的滑动变阻器的最大阻值不得小于______Ω；
[拓展]实验后，小明要测量标有“6V”字样的小灯泡的额定功率，发现电流表已经损坏，于是小明又找来一个开关，再利用一个10Ω的定值电阻及原有实验部分器材，设计了如图所示的电路图。
①闭合S1，调节滑片使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值______（选填“变大”、“变小”或“不变”），再闭合S2，此时电压表示数为5V；
③小灯泡的额定功率P额 =______W。
四、计算题（每题10分，共2题，20分）
43．如图甲所示的电路中，为定值电阻，R为滑动变阻器，电源电压不变。闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示。求：
（1）电路中电流最小时，30s内电流通过电阻R做的功；
（2）电源电压和定值电阻；
（3）电路中电流最大时，电阻消耗的功率。
44．如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，当滑动变阻器R接入电路的电阻为50Ω时，求∶
(1)通过电阻R1的电流；
(2)滑动变阻器两端的电压。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．打扫房间时灰尘飞扬，属于机械运动；
B．水从高处流向低处是因为重力的作用；
C．放在空气中的铁器过一段时间生锈了是因为发生了氧化反应；
D．在一杯水中放一些盐，一会儿整杯水变咸，是因为发生了扩散现象。
故选D。
2、A
【详解】核能发电的能量传递和转化过程是，核能→水和蒸汽的内能→发电机转子的机械能→电能，故BCD错误，A正确。
故选A。
3、A
【详解】A．灯泡和电池组成闭合回路，可以检测灯泡是否被烧坏，故A正确；
B．灯泡和电池的正极相连，但没构成闭合回路，无法检测灯泡是否被烧坏，故B错误；
C．电池的正负极都连接到灯泡的金属触头上，造成电源短路，会烧坏电源，无法检测灯泡是否被烧坏，故C错误；
D．电路中没有导线，不能构成电路，无法检测灯泡是否被烧坏，故D错误。
4、C
【详解】A．带金属外壳的用电器使用时外壳都要接地，避免发生触电事故，故A错误；
B．雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电，故B错误；
C．家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故C正确；
D．使用试电笔时手指必须要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故D错误。
故选C。
5、C
【解析】第一个记述磁偏角的是我国宋代的科学家沈括，故ABD错误，C正确。
6、D
【详解】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：
3.8V+2.5V＝6.3V．
7、C
【详解】A．电流表是测量电流的工具，故A正确，但不符合题意；
B．电压表是测量电压的工具，故B正确，但不符合题意；
C．比热容是通过公式 计算得到，温度计只能测量温度，故C不正确，但符合题意；
D．电能表是测量电能的工具，故D正确，但不符合题意。
8、D
【详解】A．安全用电的原则是不靠近高压带电体，所以放风筝时，应远离高压输电线，A正确，不合题意；
B．发生触电时不能直接用手去拉触电者，应切断电源或用绝缘体挑开导线并通知医务人员，B正确，不合题意；
C．湿抹布带有水分，水能导电，所以不能用湿抹布擦拭插座，C正确，不合题意；
D．使用测电笔时，手要接触笔尾金属体，这样才能正常使用，D错误，符合题意。
故选D。
9、A
【解析】观察电路图，两盏灯是并联关系，测量的是总电流也就是,测量的电流是，两个读数不可能相同，而偏转角度相同，说明他们的量程选择不同，分别为0—0.6A和0.3A，量程比为0.6:3=1:5，即：=1:5，得到：=4:1.并联电路电压相等，根据电功率计算公式可知道电压相等时电功率之比等于电流比，所以P1：P2=：=4:1.
10、C
【解析】A、用电器正常工作时的电压等于额定电压，由于微波炉和电视机的额定电压相同，所以这两个用电器正常工作时的电压相等，故A错误；BC、由柱状图可知，微波炉正常工作1小时的电费比电视机高，而单价是一定的，所以微波炉消耗电能多，根据P＝可知，微波炉电功率大于电视机的电功率，故C正确；电压相同，由P＝UI可知，微波炉正常工作时的电流大，故B错误；D、虽然微波炉电功率大，由于不知道一个月内它们的实际工作时间，根据W＝Pt知无法判断微波炉和电视机消耗的电能的多少，所以无法比较电费的多少，故D错误．故选C．
点睛：（1）根据用电器正常工作时的电压与额定电压相等分析判断；（2）从柱状图可知两用电器正常工作1小时的电费，进而知道消耗的电能，再根据P＝ 和P＝UI判断通过用电器的电功率和电流；（3）电能计算：W＝Pt；电能的多少与电功率大小和时间长短有关；
11、C
【解析】A．一节新干电池的电压为1.5V，故A错误；
B．家用彩电的额定功率约为200W，故B错误；
C．手电筒小灯泡的电功率大约是0.6W，电压大约是3V，手电筒中通过小灯泡的电流为，故C正确；
D．白炽灯正常工作时的电功率大约为40W，通过灯丝的电流为，故D错误．
12、D
【详解】根据题意知道，三个开关都可以单独使电动机M工作而打开门锁，所以，三个开关应该是并联关系，而且电动机应处于干路上，这样才会受到三个开关的控制，由此可知．只有D选项符合要求．
13、C
【详解】A．L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；
B．L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；
C．L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；
D．开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．
14、D
【详解】（1）由图知，n=2，s=2h=2×2m=4m，故A错；
（2）不计摩擦和绳重，拉力F=（G+G轮），则动滑轮的重力G轮=2F﹣G=2×250N﹣400N=100N，故B错；
（3）拉力端移动的距离s=4m，拉力做功W总=Fs=250N×4m=1000J，P===100W，故C错；
（4）W有用=Gh=400N×2m=800J，
滑轮组的机械效率η=×100%=×100%=80%，故D正确．
15、C
【分析】影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大．
【详解】AB．导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AB错误；
C．将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故C正确；
D．将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误．
故选C．
16、D
【解析】根据浮沉条件知，沉底时浮力小于重力；
煮熟后漂浮在水面上，漂浮时受到的浮力等于重力；
所以漂浮时受到的浮力大于沉底时的浮力，根据阿基米德原理，即知，漂浮时排开水的体积比未煮过的大．
故D正确，ABC错误．
点睛：重点是浮沉条件和阿基米德原理的应用，当质量相等时，根据浮沉条件可直接判断浮力的大小，再根据阿基米德原理可判断排开液体的体积大小，注意解题中灵活运用．
17、A
【详解】A．老师提着实验器给了器材一个向上的力，爬上二楼教室的过程中又使器材在向上的力方向上移动了距离，故老师对器材做了功，符合题意。
B．运动员举着杠铃原地不动，有力存在但没有在力的方向上移动距离，故运动员对杠铃没有做功，不符合题意。
C．背着书包在水平路面上匀速前进，人给书包的力是向上的，书包移动的距离是水平的，故人对书包没有做功，不符合题意。
D．人足球被踢后，由于惯性在草地上滚动一段距离，此时人没有力作用在足球上，所以人没有对足球做功，不符合题意。
18、A
【解析】不同物质一般密度不同，可以用来鉴别物质的是密度，选A
19、B
【详解】AC．洗衣机和油烟机工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，不符合题意；
B．电热扇工作时，将电能转化为内能，利用电流的热效应，符合题意；
D．电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，不符合题意。
20、B
【详解】AB．扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音，是利用通电导体在磁场中受到力的作用原理工作的，故A错误，故B正确；
C．扬声器工作时消耗电能，将电能转化为机械能，故C错误；
D．改变线圈中电流的方向，线圈受力方向改变，线圈运动方向改变，故D错误。
故选B。
21、A
【详解】A. 手机中有集成电路，有很多半导体元件，故A正确；
B. 保险丝选用要合理，应使它的额定电流等于或稍大于电路中的最大正常工作电流，故B错误．
C. 金属导体中自由电子是负电荷，其定向移动的方向与电流的方向相反，故C错误；
D. 家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误．故答案为A．
22、D
【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1l1=F2l2可知，动力变小。
故选D。
23、C
【详解】A．若甲是电压表，乙是电池，闭合开关后，L1断路不发光，L2发光，故A不符合题意；
B．若甲是电池，乙是电流表，闭合开关后，L2被短路不发光，L1发光，故B不符合题意；
C．若甲是电流表，乙是电池，闭合开关后，L1与L2并联，均发光，电流表测L1所在支路电流，故C符合题意；
D．若甲是电压表，乙是电流表，闭合开关后，电路无电源，灯泡均不发光，故D不符合题意。
24、B
【详解】A. 因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水做汽车的冷却液；
B. 在河流上建水电站，蓄水发电，是利用水的重力势能转化为水轮机的动能，水轮机的动能再转化为电能；
C. 因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天供暖系统使用热水循环供暖；
D. 因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚，水放出热量，温度降低的少，能调节周围的气温．故选B.
25、D
【详解】AB．由图可知，R1、R2并联，电压表测量各支路两端的电压；电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流；将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；由于定值电阻两端的电压不变，所以通过它的电流不变；并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；故AB错误；
CD．电压表测量各支路两端的电压，电压表示数保持不变，故C错误，D正确。
故选D。
26、C
【解析】分析：由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；根据并联电路的电流特点求出通过电阻R1的电流，再根据并联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的阻值，若断开开关S2，只有R1支路的电流，判断出电流表A1示数的变化．
解答：由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流：，故A错误；又因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源的电压：
，故B错误；电阻R1的阻值： ，故C正确．若断开开关S2，电流表A1只测量R2的电流，电流表A1示数变小，故D错误．
故选C．
【点睛】本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的计算题．
27、A
【详解】A．一个物体具有对外做功的本领，我们就说它具有了能，故A正确；
B．一个物体具有能，仅仅具有做功的本领，实际上它不一定正在对外做功，故B错误；
C．静止躺在床上的人，由于没有对外做功，但是他具有做功的本领，所以人具有能，故C错误；
D．甲对外做了的功，乙对外做了的功，只能说甲对外做功比乙少，原来具有的能大小关系无法确定，故D错误。
故选A。
28、B
【详解】A．金属、石墨容易导电，是导体，塑料不容易导电，是绝缘体，故A不符合题意；
B．人体、金属、大地都容易导电，是导体，故B符合题意；
C．陶瓷、碳棒容易导电，是导体，纯净水不容易导电，是绝缘体，故C不符合题意；
D．橡胶、陶瓷、塑料都不容易导电，是绝缘体，故D不符合题意。
29、C
【解析】在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电阻R1、R2并联，电压表测并联支路两端的电压，亦即电源电压．电流表A1测R1支路的电流，电流表A测干路的电流．
A．当开关S2由闭合到断开时，电压表示数不变，故A错误．
B．由于并联各支路互不影响，通过电阻R1的电流不变，故B错误．
C D．由于开关S2断开，电流表A的示数变小，所以电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小．故C正确，D错误．
答案为C．
30、B
【详解】A．只有在标准大气压下水的沸点才是100℃，压强发生变化时，水的沸点会发生变化，故A错误；
B．汽油机做功冲程是将内能转化为机械能，则燃气的内能将减少，故B正确；
C．物体温度升高，说明内能增大，有可能是吸收了热量，也有可能是外界对物体做了功，故C错误；
D．任何温度的物体都有内能，故D错误。
二、填空题（每空1分，共10题，20分）
31、1500 180
【详解】(1)物体所受重力：，
有用功：；
(2)对物体做的总功：；
拉力的功率：．
32、20
【详解】由图可知n=3，绳子自由端移动的距离：
s=nh=3×2m=6m，
拉力做的总功：
W总=Fs=80N×6m=480J，
拉力做的有用功：
W有用=Gh=200N×2m=400J，
拉力做的额外功：
W额 =W总 -W有用 =480J-400J=80J，
又克服绳重与摩擦做功W额1=40J，所以克服动滑轮重力所做的额外功：
W额2 =W额 -W额1 =80J-40J=40J，
由W=Gh可得每个滑轮重：
。
33、做功 热传递
【解析】建筑及装修工程中经常需要用钻孔机钻孔，钻头打完孔后会发烫，因为钻头和墙相互摩擦，机械能转化为内能，这是通过做功改变了钻头的内能；
用天然气灶烧水的过程，水吸收热量，这是通过热传递方式来改变内能的。
34、串 并
【解析】小彩灯中有一只灯泡不亮，一串彩灯都不亮，所以是串联的；教室里的灯其中一个不发光，其他的灯仍可以正常发光，所以是并联的．
35、摩擦 吸引轻小物体
【详解】[1][2]干燥的秋天脱毛衣时，手臂与毛衣因摩擦而带电，而带电体具有吸引轻小物体的性质，所以手臂靠近小泡沫块，泡沫块就会粘满手臂。
36、热传递 无规则
【详解】[1]炒菜时，铁锅加热菜油，是通过热传递的方式改变了油的内能。
[2]因为一切物质的分子都在不停地做无规则的运动，所以蒸发可以发生在任何温度下。
37、2810
【详解】由图得电阻箱的示数为
38、引力 扩散 做无规则地运动
【详解】[1]捏面皮后，面皮会粘在一起，不会分开，说明分子之间存在引力。
[2]整个厨房都能闻到香味是由于香味分子做不规则运动，扩散到空气中，是扩散现象。
[3]闻到浓烈的火药味是由于爆炸后火药分子做无规则运动，扩散到空气中。
39、用一段细铁线做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．用餐巾纸摩擦吸管使其带电．再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近（不接触），观察吸管的转动情况 如果吸管被推开，则餐巾纸摩擦过的吸管带正电荷，如果吸管被吸引靠近玻璃棒，则餐巾纸摩擦过的吸管带负电
【解析】参照我们已经学习过的判断物体带正电负电的方法，使用我们已知的带正电或负电的物体（如丝绸摩擦过的玻璃棒）来判断即可．即用一段细铁线做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动．用餐巾纸摩擦吸管使其带电．再把丝绸摩擦过的玻璃棒放在带电吸管一端的附近（不接触），观察吸管的转动情况如果吸管被推开，则餐巾纸摩擦过的吸管带正电荷，如果吸管被吸引靠近玻璃棒，则餐巾纸摩擦过的吸管带负电
40、80 内
【详解】[1] 电热毯的电功率为

[2] 电热毯在工作时把电能转化成内能。
三、实验题（每空1分，共2题，15分）
41、 A 0.3 不合理 灯泡的电阻随温度的变化而变化
【详解】(1)[1]电流表串联到电路中去，已知小灯泡的额定电压为2.5V，电阻约为10Ω，电流为
所以电流表选择0~0.6A的小量程，电压表并联在小灯泡两端，选择0~3V的量程，如图所示：
。
(2)[2]连接电路后闭合开关，发现小灯泡不亮，电流表示数为零，电压表示数接近电源电压，则电路中的故障是小灯泡断路，故应该拧紧小灯泡和它两端的接线柱，故BC不符合题意，A符合题意。
故选A。
(3)[3]由图乙可知，当加在小灯泡两端的电压为1.5V时，电流为0.2A，则小灯泡的实际功率是
P=UI=1.5V×0.2A=0.3W
(4)[4][5]由图乙可知，灯泡的电阻随温度的升高而增大，并不是一个定值，所以不可以利用该电路还可以探究导体中电流和导体两端电压的关系。
42、A 右 电流超过电流表量程 0.8 电压一定时，电流与电阻成反比 25 不变 2.25
【详解】(1)[1]电路连接正确后，闭合开关前，滑片应置于阻值最大处的A端。
(2)[2]闭合开关后，移动滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，根据串联分压原理可知，将定值电阻R由20Ω改接成15Ω的电阻，电阻变小，其分得的电压变小；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向右端移动，再接入10Ω的电阻，重复上述实验。
(3)[3]由欧姆定律，当他把5Ω的电阻接入电路时，电路的电流为
因电流超过电流表量程，故实验不能继续进行。
[4][5]改变连接后，当电压表示数仍为4V时，电流表选用大量程，分度值为0.1A，示数为0.8A；综合分析数据可得结论：电压一定时，电流与电阻成反比。
(4)[6]电阻两端的电压始终保持UV=4V，根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=9V-4V=5V
变阻器分得的电压为电压表示数的1.25倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为
R滑=1.25×20Ω=25Ω
上述实验中，小明使用的滑动变阻器的最大阻值不得小于25Ω。
[拓展]②[7]断开S1，使滑动变阻器连入电路的阻值不变，再闭合S2，此时电压表示数为5V。
③[8]在①中，灯与变阻器串联，电压表测灯的电压，灯正常发光；在②中，定值电阻与变阻器串联，电压表测定值电阻的电压，由串联电路电压的规律，变阻器的电压为
9V-5V=4V
由分压原理
R滑=
在①中，由串联电路的规律及欧姆定律，灯的额定电流
I=
小灯泡的额定功率
P额=U额×I=6V×A=2.25W
四、计算题（每题10分，共2题，20分）
43、（1）120J；（2）24V、20Ω；（3）28.8W。
【详解】(1)由电路图可知，与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流，由图乙可知，电路中最小电流，此时R两端电压，则30s 内电流通过电阻R做的功：
(2)滑动变阻器滑片P在b端时，电路为的简单电路，由图象乙可知最大电流为1.2A，由欧姆定律可得电源电压：
①
滑动变阻器滑片P在a端时，与R的最大阻值串联，此时，，由欧姆定律和串联电路的电压特点可得电源电压：
②
由①②解得，，；
(3)由图乙得，电路中的电流最大值是，此时消耗的功率最大，则：
答：(1)电路中电流最小时，30s内电流通过电阻R做的功为120J；
(2)电源电压、定值电阻分别为24V、20Ω；
(3)电路中电流最大时，电阻消耗的功率为28.8W。
44、（1）0.1A；（2）5V
【详解】(1)由电路图可知，R与R1串联，当滑动变阻器R接入电路的电阻为50Ω时，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻
因串联电路中各处的电流相等，所以通过电阻R1的电流
(2)滑动变阻器两端的电压
答：(1)通过电阻R1的电流为0.1A；
(2)滑动变阻器两端的电压为5V。
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.80
0.40
