2023-2024学年物理九年级上期末测试模拟试题

这是一份2023-2024学年物理九年级上期末测试模拟试题，共22页。试卷主要包含了对下列图示实验的解释错误的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．关于温度、热量、内能，以下说法正确的是
A．对物体加热，物体的温度一定升高
B．热量总是从温度高的物体向温度低的物体传递
C．0℃的冰块，其内能为零
D．50℃的水一定比20℃的水含有的热量多
2．对下列物理量的估测中你认为最接近实际的是（ ）
A．人体的电阻约为1Ω
B．一节干电池的电压为1.5V
C．家用空调的功率为40W
D．通过一盏家庭节能灯的电流约2A
3．关于安全用电，下列认识中正确的是
A．空气开关自动断开，都是由于用电器总功率过大引起的
B．用试电笔判断火线与零线时，手指不能接触任何金属部分
C．电冰箱的三脚插头改为二脚插头，仍然可以放心使用
D．假期郊游时，我们一定要在远离高压线的地方放风筝
4．关于温度、内能和热量，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的温度越高，所含的热量越多
C．汽油机做功冲程燃气的内能增加
D．温度相同的物体接触时不发生热传递

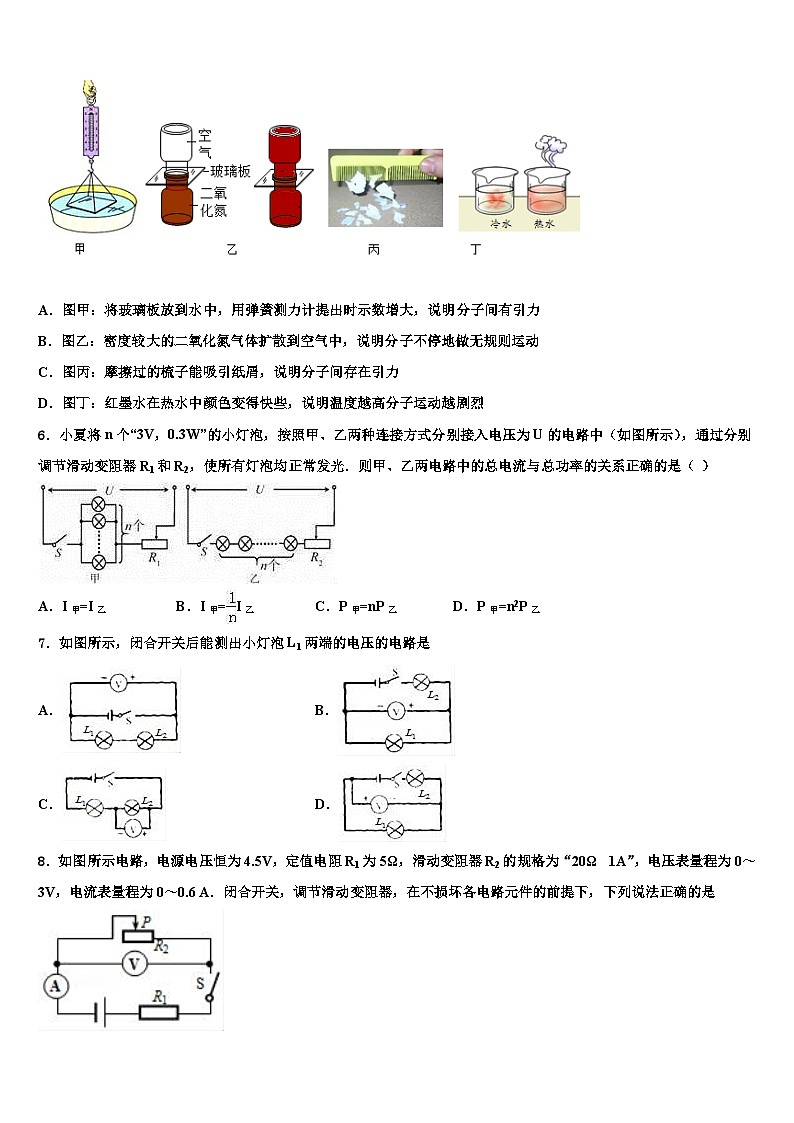

5．对下列图示实验的解释错误的是（ ）
A．图甲：将玻璃板放到水中，用弹簧测力计提出时示数增大，说明分子间有引力
B．图乙：密度较大的二氧化氮气体扩散到空气中，说明分子不停地做无规则运动
C．图丙：摩擦过的梳子能吸引纸屑，说明分子间存在引力
D．图丁：红墨水在热水中颜色变得快些，说明温度越高分子运动越剧烈
6．小夏将n个“3V，0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（ ）
A．I甲=I乙B．I甲=I乙C．P甲=nP乙D．P甲=n2P乙
7．如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是
A．B．
C．D．
8．如图所示电路，电源电压恒为4.5V，定值电阻R1为5Ω，滑动变阻器R2的规格为“20Ω 1A”，电压表量程为0～3V，电流表量程为0～0.6 A．闭合开关，调节滑动变阻器，在不损坏各电路元件的前提下，下列说法正确的是
A．电路中通过的最小电流是0.18A
B．电路消耗的最大功率为4.5W
C．滑动变阻器R2接入电路的阻值范围是2.5～10Ω
D．滑动变阻器R2消耗的功率最大为20W
9．一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是
A．指针不动B．指针摆动角度小了
C．指针反向摆动D．指针摆动角度变大，电流表有可能烧坏
10．某同学用50N的力将重10N的足球踢出去15m远，该同学对足球做的功是
A．750JB．150J
C．没有做功D．无法确定做功多少
11．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
12．下列生活实例中，力对物体做功的有（ ）
A．甲和乙B．甲和丙C．乙和丙D．丙和丁
13．下列关于电学元件使用的说法中，正确的是（ ）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
14．小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是（ ）
①线圈中的电流越强，磁性越强
②电磁铁线圈匝数越多，磁性越强
③若将线圈A的铁钉拔出，磁性大大减弱．
A．只有①② B．只有②③
C．只有①③ D．①②③
15．如图所示，是我国自主研发的电磁炮效果图。它是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点，其原理是利用磁场对通电导体的作用。下列叙述中与此原理相同的是（ ）
A．燃烧汽油使内燃机汽车跑动
B．电动机接通电源后会转动起来
C．奥斯特发现通电导线能使小磁针偏转
D．工厂使用大型电磁铁完成物品运输任务
16．如图所示，已知电源电压不变，为了比较R1 和R2 的大小，四位同学分别设计了如下的电路，其中不可行的是（ ）
A．
B．
C．
D．
17．有一种佩戴在手腕上的“计步器”,其构造是在一段塑料管中密封一小块磁铁,管外缠绕着线圈．运动时,磁铁在管中反复运动,线圈的输出电流随之不停地变化,显示出运动步数．“计步器”的基本原理与下列哪幅图相同( )
A．发电机
B．电动机
C．电水壶
D．扬声器
18．热机的效率是热机性能的一个重要指标，下面关于热机效率的叙述中不正确的是
A．在设计和制造上，要不断改进和革新，以减少各种能量损失，就有可能使热机的效率达到100%
B．两辆型号相同的小汽车，以相同的速度行驶相同的路程，耗油量小的那辆车效率可能高些
C．热机要正确使用、注意保养，可提高效率
D．在热机的各种损失中，废气带走的能量最多，设法利用废气的能量是提高燃料利用率的重要措施
19．教室里，同学们正在调换座位，下列所描述的情境中，人对物体一定做功的是（ ）
A．甲抱着一叠课本原地不动
B．乙推着一张空课桌在教室地面上前进
C．丙提着一只书包从教室前排走到后排
D．丁在推一张堆满课本的课桌，却没能把它推动
20．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
21．有一不吸水木球，其质量为l0 g，体积为20 cm3，先把它轻轻放入盛满水的溢水杯中．当木球球静止时，溢出水的质量为l0 g；把它取出擦干，再轻轻放入盛满煤油的溢水杯中，当木球静止时，溢出煤油的质量是(煤油的密度是0. 8g/cm3) ( )
A．5 gB．8 gC．l0 gD．16 g
22．在进行如图所示的实验或有关装置工作时，能量转化情况相同的是
A．丙和丁B．甲和丙C．甲和乙D．乙和丁
23．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
24．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是
A．通电直导线B．地球C．条形磁铁D．通电螺线管
25．如图所示，是研究磁场对通电导线作用的实验装置。当接通电源，有电流由A至B通过导体AB时，它受到磁场力作用而向左运动，则（ ）
A．只改变磁场方向时，导线AB将向右运动，机械能将转化为电能
B．只改变电流方向时，导线AB将向右运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线AB仍将向右运动
D．电流方向和磁场方向同时改变时，导线AB将向右运动
26．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是
A．L1短路
B．L1灯丝烧断
C．导线a或b开路
D．导线c或d开路
27．在比较不同液体吸收相同热量时，温度升高快慢的实验中，需要控制一些变量，下列各控制内容，有必要的是（ ）
A．加热时所用酒精灯里装有的酒精量必须相等
B．盛放液体的容器要相同
C．两种液体的体积要完全相等
D．两种液体的初温一定要相同
28．同种材料制成的导体A、B串联接入电路，A和B等长，但A比B的横截面积大。当电路接通后，下列对二者几个物理量的关系描述错误的是（ ）
A．电阻B．两端的电压C．通过的电流D．电功率
29．下列有关材料、能源、信息的说法正确的是（ ）
A．天然气属于不可再生能源
B．手机充电过程中将化学能转化为电能
C．手机通话是利用超声波传送
D．超导体材料可制成二极管、三极管等元件
30．下列估值中不正确的是（ ）
A．家庭电路中白炽灯正常工作时的电流约为0.2A
B．一般人体能承受的安全电压为不高于36V
C．柜式空调工作时的电功率约为2000W
D．使用测电笔时，经过人体的电流约为3A
二、填空题（每空1分，共10题，20分）
31．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_____________．
32．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛．有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是______A．
33．完成下列单位换算：0.45MΩ=_____KΩ=_____Ω，1度=_____KW•h=_____J
34．如图所示电路，电源电压不变，若a处接电压表，闭合开关后电压表示数为6V，电流为0.5A；若a处接电流表，闭合开关后电流表示数为1A．R1_____Ω，此时电路的功率是_____W。
35．为减少远距离输电过程中的电能损失，现如今采用_____输电；半导体二极管具有_____导电性：若用超导体输电，优点是可以实现输电过程中_____电能损失．
36．小明为了研究液体的扩散现象，先在量筒里装一半清水，再在水下面注入硫酸铜溶液。如图所示，是小明观察到的溶液在“实验开始时”、“静放10日后”、“静放30日后”所呈现的现象，其中 _____（选填标号）图是表示溶液静放30日后的实验现象。如果室温越高，达到丙图所示现象所用的时间将_____（选填“缩短”或“延长”）。原因是：_____。
37．甲、乙两只灯泡，分别标有“6V 1.5W”和“6V 3W”的字样，不考虑灯丝电阻的变化，则甲、乙两灯的电阻之比R1：R2=_______；将它们串联后接在电源上，通电后发现有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡_______，此时电路中的电流是_______A，电源电压是_______V。
38．在常见的物质中，水的比热容最大。当等质量等初温的水和干泥土，吸收了相同的热量后温度变化较大的是_______(选填“水”或“干泥土”)；正是由于这一特点，地球上形成不同的海洋性气候和大陆性气候。如表所示是2018年6月4日沿海城市北海和内地城市百色两地的气温情况，请根据两个地方的气温变化情况判别地方名称，城市甲是_______。
39．（1）电热水壶的电热丝通电时阻值为440Ω，电流为5A。通电40s，电热丝产生的热量为____J。电热丝内能的改变是通过_________的方式实现的。
（2）把蚊香片放在电热驱蚁器的发热元件上，其气味很快充满整个房间。原因是______。
40．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10、正常发光电流为0.5A的小灯泡，则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或“并”)联在220V电路中使用。
三、实验题（每空1分，共2题，15分）
41．同学们在做“测量小灯泡功率”的实验时，选取了一个标有“2.5V”的小灯泡和如图所示的实验器材。
（1）请你用笔画线代替导线，在答题卡相应位置完成该实验电路的连接。要求滑动变阻器滑片P向左端滑动时，小灯泡亮度逐渐变亮。
（______）
（2）同学们正确连接电路后，闭合开关发现灯泡不发光，电流表指针有明显偏转，电压表却无示数，产生这一故障的原因是_____。
（3）故障排除后，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示为_____A，小灯泡的额定功率为_____W。
（4）根据测出的数据，同学们画出了小灯泡的电流与电压变化的关系图象，如图丙所示。发现不是直线而是曲线，其主要原因是_____。
42．在探究“通电螺线管的外部磁场分布”的实验中，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针静止时的分布如图甲所示，此时，小磁针______（填“N”或“S”）极的指向就是该点的磁场方向。还可看到通电螺线管外部的磁场与______的磁场相似；
（2）小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，由此可知：通电螺线管两端的极性与螺线管中_________的方向有关；
（3）小明继续探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，使电流表的示数不变，并观察吸引大头针的数目。他这样做的目的是为了探究通电螺线管的磁场强弱与___________的关系。
四、计算题（每题10分，共2题，20分）
43．在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表转盘转了70r，电热水器中50L的水升温1℃。求：
（1）这个电热水器的实际功率；
（2）该热水器的加热效率；
（3）若用酒精作为燃料，在不计能量损失的情况下，使相同质量的水升高相同的温度，需燃烧多少千克的酒精？（c水＝4.2×103J／(kg·℃）；酒精的热值q=3.0×107J/kg）
44．如图所示,用水平向右的力F拉着物体,使其做匀速直线运动前进了5m ,运动时间为10s .这段过程中F做功的功率是40W
（1）在图中画出物体移动的距离s.
（2） F做功多少.
（3） F的大小.
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【解析】A．对物体加热，物体温度不一定升高，例如晶体的熔化过程中物体吸热但温度不变。故A错误；
B．发生热传递的条件是物体之间有温度差，热量总是从温度高的物体向温度低的物体传递，故B正确；
C．一切物体都具有内能，冰块的温度为0℃，但其内能不为0，故C错误。
D．热量是一个过程量，不能说含有热量，只能说吸收热量或放出热量，故D错误。
2、B
【解析】A、人体的电阻约104～105Ω，故A错误；
B、一节干电池的电压为1.5V，故B正确；
C、家用空调的功率在1000W以上，故C错误；
D、一盏家庭节能灯的功率约20W，通过的电流I＝＝0.1A，故D错；
故选：B。
3、D
【详解】A．空气开关自动断开是电流过大引起的，电路中电流过大的原因有两个：一是短路，二是接入电路中用电器的总功率过大，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的；使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故，故B错误；
C．大功率或带有金属外壳的用电器，必须 使用三脚插头，其中较长的脚与该用电器的外 壳相连，以防外壳带电，危及人身安全，故C错误；
D．在输电线路附近放风筝，风筝极易挂在输电线路上，一遇到下雨就会受潮，有可能引发线路短路漏电，产生安全隐患，甚至造成大面积停电，带来巨大的经济损失，风筝线虽多为不导电的尼龙线，但尼龙线一旦受潮就会导电，现在市面上还有用本身就导电的钢丝做骨架的风筝，风筝的导电可能性也随之增大，故D正确。
4、D
【解析】A、温度相同的物体内能不一定相等，因为物体的质量、体积不确定．故A错误；B、热量是一个过程量，只能说吸收热量或放出热量，故B错误；C、汽油机做功冲程中，燃气的内能转化为机械能，内能减小，故C错误；D、发生热传递的条件是存在温度差，热量从高温物体传向低温物体，故D正确．故选D．
点睛：温度是表示物体的冷热程度；热量是热传递过程中所传递内能的多少；内能是物体内部所有分子无规则运动的动能和分子势能的和；温度影响物体的内能，温度越高物体内能越大．
5、C
【详解】A．玻璃片上的分子与水分子之间的引力以及水分子之间的引力，使得玻璃片的下表面附着上了一层水，这层水的重量使得弹簧测力计示数增大，故A正确，A不符合题意；
B．二氧化氮比空气的密度大，说明二氧化氮气体分子在永不停息做无规则运动，B不符合题意；
C．摩擦过的梳子能吸引不带电的纸屑，说明带电体能吸引轻小物体，故C错误，C符合题意；
D．温度越高，分子的无规则运动越激烈，故D正确，D不符合题意。
故选C。
6、C
【详解】因为所有灯泡均正常发光，甲电路为混联电路，所以甲电路中的总电流I甲=nIL，总功率P甲=UI甲=nUIL；乙电路为串联电路，电路中的电流为I乙=IL，总功率P乙=UI乙=UIL，故I甲>I乙，A错误．I甲=nI乙，B错误．P甲=nP乙，C正确，D错误．
7、B
【解析】根据电压表与被测用电器并联，并且流入电压表的电流必须从正接线柱流入，负接线柱流出对四个选项逐一分析．
【详解】A、电压表并联在电源两端，测的是电源电压，故A错误；B、电压表符合电压表的正确使用方法，并且与L1并联，故B正确；C、电压表与灯泡L2并联，测的灯泡L2的电压，故C错误；D、电压表与灯L1两联，但是正负接线柱接反了，故D错误．故选B．
8、C
【详解】A.电压表量程为0～3V，当电压表示数为3V时，电路中通过的电流最小，此时R1的电压为1.5V，故电路中通过的最小电流I＝＝0.3A,故A错误；
B.电流表量程为0～0.6 A，当电流等于0.6A时，电路消耗的功率最大，P＝UI＝＝2.7W,故B错误；
当电流表示数为I1＝0.6A时，电阻R1两端电压为U1＝I1R1＝0.6A×5Ω＝3V；滑动变阻器两端的电压U2＝U-U1＝4.5V-3V＝1.5V，所以滑动变阻器连入电路的电阻最小为R小＝＝2.5Ω；当电压表示数最大为U大＝3V时，R1两端电压为U3＝U-U大＝4.5V-3V＝1.5V，电路电流为I＝＝0.3A；滑动变阻器接入电路的电阻最大为R大＝＝10Ω,所以R2的取值范围为2.5Ω≤R2≤10Ω．故C正确；
D. 设滑动变阻器的阻值为R时，其消耗的电功率最大，则串联电路的电流为I＝,滑动变阻器消耗的电功率为P＝（）2R＝；当R＝5Ω时，滑动变阻器消耗的电功率最大为P＝1.0125W,故D错误．故选C.
9、D
【详解】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．
故选D．
10、D
【详解】题中只说明了该同学对足球的作用力大小，而没说明足球在该力的作用下移动的距离，故无法准确求出脚对球所做的功．
11、A
【解析】将甲和乙串联后接在电压为6V的电源两端时，因串联电路中各处的电流相等，且电路的总电压等于各分电压之和，由图象可知，当电路中的电流I＝I甲＝I乙＝0.2A、两定值电阻的电压分别为U甲＝2V、U乙＝4V时符合，故A错误、BC正确；
甲乙两端的电压之比U甲：U乙＝2V：4V＝1：2，故D正确。
故选：A。
12、B
【详解】甲：小车在推力作用下向前移动了一段距离，有力、在力的方向上有距离，对小车做了功；
乙：提着滑板在水平路面上前行，在提滑板的力的方向上没有移动距离，不做功；
丙：物体在绳子的拉力下升高，有力、在力的方向上有距离，力对物体做了功；
丁：搬而未起，只有力而没有距离，不做功；
可见，做功的是甲图和丙图，没有做功的是乙图和丁图，故选B．
13、B
【详解】连接电路时，由于电流表的电阻很小，相当于导线，不可以将电流表不经过任何用电器而直接与电源接通，故A错误．
电压表与被测电路并联，因此连接电路时，应将电压表并联在电路中才能测出电压的大小，故B正确；
在连接滑动变阻器时，要按一上一下的原则接线，当同时将上面或下面两个接线柱接入电路，将滑片将失去改变接入电路阻值的大小，故C错误；
电能表是串联在家庭电路的干路上，便于测量整个家庭电路消耗的电能，故D错误；故应选B．
14、D
【解析】①电磁铁的铁芯和线圈匝数一定时，线圈中的电流越强，磁性越强，符合题意；②在电流和铁芯一定时，电磁铁线圈匝数越多，磁性越强，符合题意；③电磁铁是线圈磁场和被磁化的铁芯共存作用形成的一个磁场，若将线圈A的铁钉拔出，磁性大大减弱，符合题意．故选D．
15、B
【详解】A．燃烧汽油使内燃机汽车跑动，这是利用内燃机将内能转化为机械能，故A不符合题意；
B．电动机接通电源后会转动起来，这利用了通电线圈在磁场中受力运动，故B符合题意；
C．通电导线能使小磁针偏转是因为通电导体周围存在磁场，磁场对放入其中的小磁针由磁力的作用，故C不符合题意；
D．工厂使用大型电磁铁完成物品运输任务是利用了电流的磁效应，故D不符合题意。
故选B。
16、D
【详解】A．两个电阻串联，电压表V1测量电阻串联的总电压，电压表V2测量电阻R2两端的电压，根据串联电路电压的规律，电阻R2两端的电压等于电压表V1和V2的示数之差，这样就可以得到两个电阻两端的电压，由串联分压，比较电压的大小就可以得到电阻的大小，故A不符合题意；
B．两个电阻并联，电流表A1测量电阻并联的总电流，电流表A2测量电阻R2的电流，根据并联电路电流的规律，电阻R1的电流等于电流表A1和A2的示数之差，这样就可以得到两个电阻两端的电流，由并联分流，比较电流的大小就可以得到电阻的大小，故B不符合题意；
C．开关闭合电路为R1的简单电路，开关断开时两电阻串联，电流表测电路中的电流，根据串联电路的特点和欧姆定律分别表示出电源的电压，利用电源的电压不变建立等式，通过比较电流之间的关系得出电阻的大小关系，故C不符合题意；
D．两电阻并联，电压表测电源的电压，电流表测量干路电流，只能测出电路的总电阻，不能求出或测出电阻R2、R1的阻值，因此无法比较两电阻阻值的大小，故D符合题意。
故选D。
17、A
【详解】由题意知计步器的原理是导体切割磁感线产生感应电流计步，是电磁感应现象．
A.发电机的基本原理是电磁感应现象，故A正确；
B.电动机的基本原理是电流的磁效应，故B错误；
C.电水壶是利用了电流的热效应进行加热的，故C错误；
D.扬声器基本原理是电流的磁效应，故D错误．
18、A
【详解】A、热机效率是有效利用的能量与燃料完全燃烧放出的总能量之比，热机工作过程中存在的各种形式的能量损失，故热机的效率不可能达到100%，故A错误．
B、以相同的速度行驶相同的路程，由公式t＝可知，其时间相等，而型号相同，故功率相同，由公式W＝Pt可知，所做的有用功相同，从而可知，耗油量小的那辆车效率高．故B正确．
C、热机要正确使用、注意保养，可以减小能量的损耗，故可提高效率．故C正确．
D、在各种热量损失中，废气的温度很高，带走的热量最多，设法利用废气的能量是提高燃料利用率的重要措施．故D正确．
故选A．
19、B
【详解】A．抱着课本不动，有力无距离，不做功，故A不符合题意；
B．推着课桌前进，克服摩擦力做功，故B符合题意；
C．提着书包从前排走到后排，若书包距离地面高度不发生变化，则力与运动方向垂直，不做功，故C不符合题意；
D．课桌未推动，有力无距离，故D不符合题意。
20、D
【详解】由图示可知，R2的电阻大于R1的电阻，当串联时，电阻应比个电阻都大，应在区域Ⅲ内；当并联时，总电阻应比两个电阻都小。
21、C
【详解】根据题意，知木球，其质量为10g，体积为20cm3，所以木球的密度为；所以木球的密度小于水与煤油的密度，因此把木球放入水和煤油中时，木球处于漂浮状态；根据阿基米德定律，所以排开液体的重力相同，根据，排开液体的重力相同，所以；排开液体的质量也相同，所以木球排开煤油的质量也是10g，故选C．
22、D
【详解】甲是将机械能转化内能；乙为做功冲程，则为内能转化为机械能的过程；丙消耗电能转化为内能，为电能转化为内能的过程；丁通过加热使活塞飞出，为内能转化为机械能的过程；
故能量转化相同的为乙与丁。
故选D。
23、D
【详解】AC．电路为串联电路，电流表示数变大，说明电路没有断路出现，选项AC错；
B．电压表测量电压，若短路测电压表示数为0而不是变大，所以选项B错；
D．若短路，则本来两个灯泡串联，电压表测量电压小于电源电压，短路后，电压等于电源电压，所以电压表示数变大，电流表示数变大，选项D对。
24、A
【详解】地球磁场、条形磁铁磁场、通电螺线管磁场相似，中间没有磁性，两端磁性最强。通电直导线磁场分布是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布越密，与其他三种磁体磁场不同；
故选A。
25、B
【解析】通电导体在磁场中受力的方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变；
AB．只改变一个影响因素，只改变磁场方向或电流方向，受力运动方向改变，但能量的转化是电能转化为机械能，故A错误，B正确；
CD．电流方向和磁场方向同时改变时，即两个影响因素同时改变时，受力运动方向不变，故CD错误。
26、C
【详解】由图可知，两个灯泡并联，电流表测量干路中的电流，电压表测量电源电压；
A．L1短路，同时发生电源短路，灯L2也不亮，故A不符合题意；
B．L1灯丝烧断，灯L2发光，电压表测量灯L2两端的电压，电压表有示数，故B不符合题意；
C．原来电流表测量干路中的电流，导线a或b开路，没有电流通过灯L1，灯L1熄灭，电流表测量通过L2的电流，由并联电路电流的规律可知电流表的示数变小，没有电流通过电压表，电压表的示数为零，故C符合题意；
D．导线c或d开路，没有电流通过电压表，电压表的示数为零，电流通过两个灯泡，两个灯泡发光，故D不符合题意。
27、B
【解析】试题分析：在给液体加热时，吸热的物体有液体和盛放液体的容器，为了保证液体能够吸收到相同的热量，应保证容器吸收的热量相同，所以应选用相同的容器来盛放液体，这是必要的，其它的条件可以不控制，故应选B．
【考点定位】控制变量法
28、C
【详解】A．由题意可知，A和B的材料相同，而且长度相等，但A比B的横截面积大，所以；故A项正确；A项不符合题意；
BC．由于，所以将导体A、B串联接入电路时，流过导体A、B的电流相等，由可知，；故B项正确；B项不符合题意；C项错误；C项符合题意；
D．由于，所以将导体A、B串联接入电路时，流过导体A、B的电流相等，由可知，；故D项正确；D项不符合题意。
29、A
【解析】A．天然气在地球上的储量有限，利用之后无法再生，属于不可再生能源，故A正确；
B．手机在充电时，是将电能转化为化学能，手机工作时，储存在电池内的化学能转化为电能，故B错误；
C．手机是利用电磁波的发射和接收来实现信息传递的，故C错误；
D．二极管、三极管是半导体材料制成的，故D错误。
故选A。
30、D
【详解】A．家庭电路中白炽灯正常工作时的电流约为0.2A，故A正确，A不符合题意；
B．一般人体能承受的安全电压为不高于36V，故B正确，B不符合题意；
C．柜式空调工作时的电功率约为2000W，故C正确，C不符合题意；
D．使用测电笔时，经过人体的电流约为，故D错误，D符合题意。
故选D。
二、填空题（每空1分，共10题，20分）
31、并 L2断路
【详解】由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；图中电流表测L1支路的电流，电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上；若L2短路，小灯泡L1也同时被短路，两个灯泡都不亮，所以只能是L2断路。
32、0.15
【解析】因小彩灯是串联在一起的，因此通过它们的电流是相等的，已知电源插头处电流为0.15安，所以通过每只小灯泡的电流是0.15A．
【点睛】
解决此类问题的关键是知道串联电路的特点：电流处处相等．
33、450 4.5×105 1 3.6×106
【详解】[1][2] 0.45MΩ=0.45KΩ=450KΩ=450Ω=。
[3][4] 1度=1KW•h=
34、12 12
【解析】若a处接电压表，闭合开关，两电阻串联，电压表测R1两端的电压，
由I＝得R1的电阻为：R1＝＝＝12Ω；
两电阻串联时，电流为0.5A，电源电压：U＝U1+I1R2﹣﹣﹣﹣﹣﹣﹣﹣﹣①
若a处接电流表，闭合开关后，电路中只有R2连入，
由欧姆定律得电源电压：U＝I2R2﹣﹣﹣﹣﹣﹣﹣﹣﹣②
则：U1+I1R2＝I2R2，
即：6V+0.5A×R2＝1A×R2
解得：R2＝12Ω，
电源电压：U＝I2R2＝1A×12Ω＝12V。
电路消耗的总功率：
P＝UI＝12V×1A＝12W。
35、高压单向减少
【解析】为了减少远距离输电过程中的电能损失必须用变压器把电压升高，把电流减小，减少产生的电热，达到节能目的；
半导体二极管具有单向导电性；
输电过程要损耗部分电能，如果利用超导体送电，可以减少输电过程中能量损失，提高输电效率．
36、甲 缩短 温度越高，扩散的速度越快
【详解】[1]时间越长，混合越均匀，故甲是30日后的实验现象；
[2] [3]温度越高，分子运动越剧烈，扩散速度越快，所以室温越高，达到丙图所示现象所用的时间将缩短。
37、2：1 甲 0.25 9
【详解】[1]由题意可知，甲灯的电阻是
乙灯的电阻是
那么甲、乙两灯的电阻之比是
[2][3][4]假设正常发光的灯泡是乙，那么串联电路中电流大小是
那么甲灯泡的实际功率是
这个功率大小已经大过甲灯泡的额定功率，不符合实际，所以正常发光的不是乙，应该是甲，这时电路中的电流大小是
乙灯的实际电压是
电路中电源电压是
38、干泥土 北海
【详解】[1][2]由于水的比热容较大，水和干泥土在质量相同，吸热相同时，干泥土的温度变化大，根据城市甲的温度变化小，说明甲地水较多，是沿海的城市北海。
39、 电流做功 分子在不停的做无规则运动
【详解】(1)[1]由题意可知
；
[2]电热丝内能改变时通过电流做功实现的；
(2)[3]蚊香片放在发热元件上，温度较高，分子热运动剧烈，带有气味的分子通过分子的无规则运动扩散到整个房间。
40、5 44 串
【详解】[1]每个小灯泡正常发光时其两端电压为
[2][3]在220V电路中，为使灯泡正常发光，串联的灯泡数量为
三、实验题（每空1分，共2题，15分）
41、 灯泡短路 0.56 1.4 灯丝的电阻随温度的升高而增大，不是一个定值
【详解】(1)[1]电压表应与灯泡并联，小灯泡的额定电压为2.5V，则电压表的量程为0-3V；滑动变阻器与灯泡串联接入电路中，采用一上一下的接法；要求滑动变阻器滑片P向左端滑动时，小灯泡亮度逐渐变亮，说明滑动变阻器连入电路的电阻变小，所以滑动变阻器要接入左下端接线柱。如图：
(2)[2]闭合开关发现灯泡不发光，电流表指针有明显偏转，电压表却无示数，可能是与电压表并联的灯泡发生短路故障。
(3)[3]由图乙知，电流表选择的是0~0.6A量程，分度值为0.02A，则电流表示数为0.56A；
灯泡的额定功率为：
；
(4)[4]因为灯丝的电阻随温度的升高而增大，R不是一个定值，所以，电流与电压不成正比，则电流随电压的变化图象为曲线。
42、N 条形磁铁 电流 线圈匝数
【详解】(1)[1]将小磁针放在通电螺线管外部，小磁针静止时N极的指向就是该点处磁场的方向。
[2]通电螺线管外部的磁场和条形磁体外部的磁场相似。通电螺线管的两端相当于条形磁体的两个极；因此由以上实验探究的结果是：通电螺线管外部磁场与条形磁体相似。
(2)[3]改变螺线管中的电流方向，发现小磁针指向转动180°，南北极所指方向发生了改变，可知通电螺线管外部磁场方向与螺线管中的电流方向有关。
(3)[4]实验中，他将开关S从a换到b上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
四、计算题（每题10分，共2题，20分）
43、（1）2100W；（2）83.3%；（3）0.007kg。
【详解】(1)电能表的转盘转70r，电热水器消耗的电能：
W=kW⋅h=0.07kW⋅h，
工作时间t=2min=h，则该电热水器的实际功率：
P===2.1kW=2100W；
(2)电热水器消耗的电能：
W=0.07kW⋅h =2.52×105J，
水的体积V水=50L=0.05m3，由ρ=可得，水的质量：
m水=ρ水V水=1.0×103kg/m3×0.05m3=50kg；
水升温1℃吸收的热量：
Q吸=cm△t=4.2×103J／(kg·℃)50kg1℃=2.1105J，
该热水器的加热效率：
==100%83.3%；
(3) 若用酒精作为燃料，据题意，Q放=Q吸=2.1105J，由Q=mq得酒精的质量：
m===0.007kg。
答：(1)这个电热水器的实际功率为2100W；
(2)该热水器的加热效率为83.3%；
(3)若用酒精作为燃料，在不计能量损失的情况下，使相同质量的水升高相同的温度，需燃烧0.007kg千克的酒精。
44、（1）（2） 400J（3） 80N
【详解】(1)物体移动的距离s如下图所示：
(2)由P=可得F做功：
W=Pt=40W×10s=400J；
(3)由W=Fs可得：
F===80N。
答：(1)物体移动的距离s如图所示；
(2)F做400J功；
(3)F的大小为80N。
