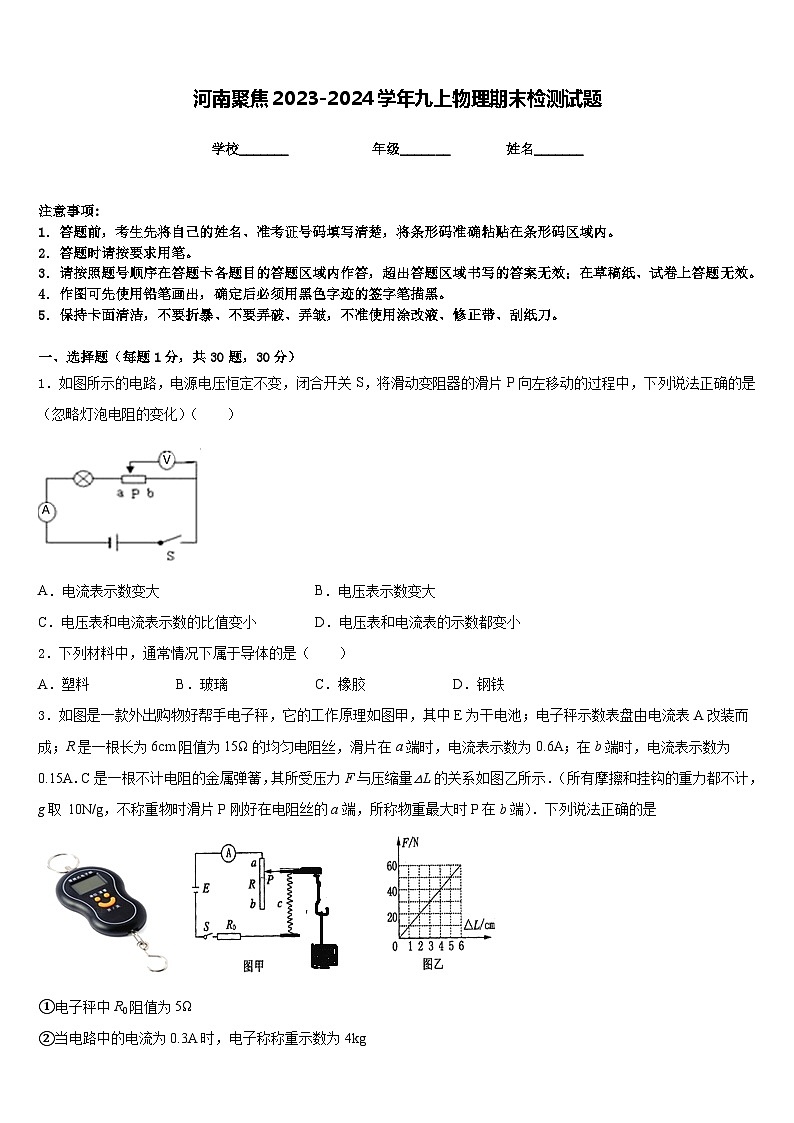

河南聚焦2023-2024学年九上物理期末检测试题含答案

这是一份河南聚焦2023-2024学年九上物理期末检测试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（忽略灯泡电阻的变化）（ ）
A．电流表示数变大B．电压表示数变大
C．电压表和电流表示数的比值变小D．电压表和电流表的示数都变小
2．下列材料中，通常情况下属于导体的是（ ）
A．塑料B．玻璃C．橡胶D．钢铁
3．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取 10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是
①电子秤中R0阻值为5Ω
②当电路中的电流为0.3A时，电子称称重示数为4kg
③电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W
④该电子秤示数表盘刻度不均匀
A．只有①正确B．只有②③正确C．只有①③④正确D．①②③④都正确
4．下面几个研究实例中，采用了相同研究方法的是
①研究磁场时，引入“磁感线”
②研究电流与电压关系时，保持电阻不变，改变电压
③研究电流时，把电流比作水流
④研究不同物质的吸热能力时，给水和沙子加热相同的时间
A．②和④B．①和②C．②和③D．③和④
5．下列关于物理仪器的使用，正确的是
A．电流表只能与被测用电器并联，不能直接接在电源的两极上
B．电流表只能被测用电器串联，能直接接在电源的两极上
C．电能表是测量电功的仪表，家用电能表要并联在干路上
D．常用的测电笔是一种辨别火线和零线的工具
6．符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（ ）
A．电能表工作时的电流不应超过10A
B．电能表转盘每转一圈，用电器耗电1200kW·h
C．家中同时工作的用电器，总功率不应超过4400W
D．一定是电吹风或其使用的插头发生了短路

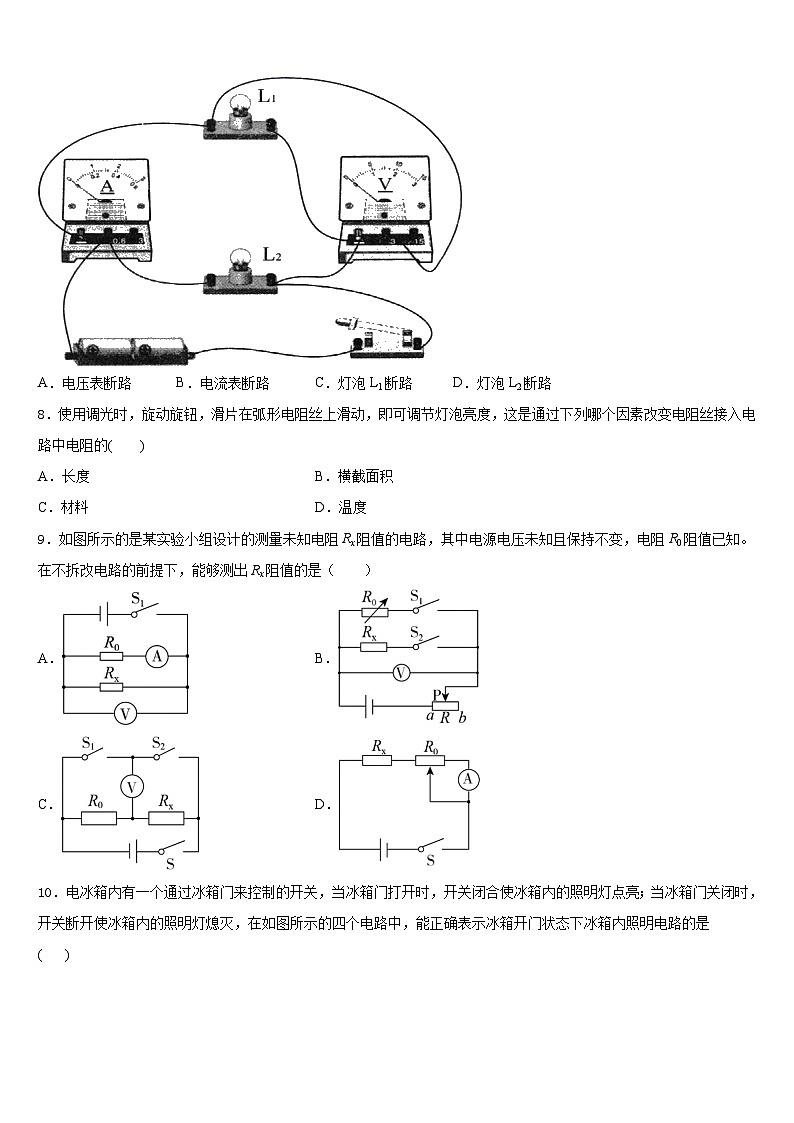

7．某同学利用如图所示电路进行实验，闭合开关后，Ll、L2正常发光，两个电表都有示数．但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是
A．电压表断路B．电流表断路C．灯泡L1断路D．灯泡L2断路
8．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的( )
A．长度B．横截面积
C．材料D．温度
9．如图所示的是某实验小组设计的测量未知电阻Rx阻值的电路，其中电源电压未知且保持不变，电阻R0阻值已知。在不拆改电路的前提下，能够测出Rx阻值的是（ ）
A．B．
C．D．
10．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭，在如图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是 ( )
A．B．C．D．
11．如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封有初温相同、质量相等的煤油，通电一段时间后， 右侧玻璃管中液面比左侧高。下列说法正确的是（ ）
A．通过右侧电阻丝的电流比左侧小
B．右侧电阻丝的阻值比左侧小
C．通过玻璃管中液面的高度判断电流产生热量的多少，这是控制变量法
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
12．下列说法正确的是（ ）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电源，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
二、填空题（每题5分，共4题，20分）
13．如图所示电路闭合开关S1、S2，电路的总功率为P；闭合开关S1、断开S2，电压表示数为3V，此时电路的总功率P′＝P，则电源电压为_____V．
14．在家庭电路中，洗衣机和电视机之间是__________联的；而洗衣机在使用过程中，洗衣机的金属外壳要_____。
15．路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是__________（选填“串联”或“并联”）的，你判断的依据是各个电脑_______（选填“能”或“不能”）独立工作。
16．图甲中一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到棉花燃烧起来，这是通过_____的方式使玻璃筒内空气的内能增加，温度升高．图乙是通过_____的方式把试管里的水加热至沸腾．
三、实验题（共12分）
17．（4分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示。
(1)按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_____来比较导体电阻的大小。
(2)为了验证上述猜想①，应该选用编号_____两根电阻丝分别接入电路进行实验。
(3)分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_____有关。
(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示。但通过观察发现电流表指针偏转过小，这样会导致实验误差_____。
18．（4分）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整。
（______________）
（2）闭合开关后，小灯泡不亮，电流表有示数，电压表没有示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）。
（3）移动滑片P到某一位置时，电压表示数如图乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向 _________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的 I－U图像；
（4）由图像可计算出小灯泡的额定功率是______ W。
（5）完成上述测量后，不用电压表，用如右图所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0。实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，_______________________ ，使电流表示数为I额。
②闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=_________________ 。
19．（4分）小王做“测定小灯泡电功率”实验，现有电源（电压保持不变）、待测小灯泡、电压表、电流表、滑动变阻器、电键及导线若干，其中待测小灯泡上只有所标“0.22A”（指小灯泡正常工作电流）字样清晰可见．他正确连接电路，实验步骤正确，闭合电键，移动变阻器的滑片至小灯泡正常发光时，变阻器接入电路的电阻恰为最大阻值的一半，但此时无法从电压表V上精确的读出额定电压．在上述实验过程中，电流表A示数的范围为0.20~0.22安．经思考后，他在电路中再连接一个电压表V′并按规范重新实验，发现电压表V的示数从2.0伏逐渐变大、电压表V′的示数从4.0伏逐渐变小．
① 请写出小王将电压表V′接在电路中的位置．________________；
② 请根据相关信息计算出小灯泡的额定功率．_________________________（需写出计算过程）．
四、作图题（共16分）
20．（8分）如图甲为探究电流做功与电流大小的关系的装置，请用笔画线代替导线，将图甲中的实物连接图补充完整．
（______）
21．（8分）请在图中把螺口灯泡和开关正确接入家庭电路。
（______）
五、计算题（共22分）
22．（10分）如图所示，有一块边长为10cm的正方体木块漂浮在水面上，其下表面距水面6cm，求：（）
（1）水对木块下表面的压强；
（2）木块受到的浮力；
（3）木块的密度。
23．（12分）小涛在家用用煤气灶烧开水，将壶中2kg的水从20℃加热到100℃，完全燃烧了0.03m3的煤气。已知煤气的热值为4×107J/m3，水的比热容是4.2×103J/(kg•℃)。试求：
（1）水吸收的热量是多少？
（2）煤气完全燃烧放出的热量是多少？
（3）煤气灶的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、A
5、D
6、C
7、B
8、A
9、B
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、4.5
14、并 接地
15、并联 能
16、做功 热传递
三、实验题（共12分）
17、电流表示数大小或灯泡亮度 A和B 材料 较大，将A表接0.6A档
18、见解析所示 短路 2.2 右 0.75 滑动变阻器 I额(I -I额)R0
19、电压表V′并联在滑动变阻器两端 见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）600Pa；（2）6N；（3）
23、（1）6.72×105J；（2）1.2×106J；（3）56%
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
