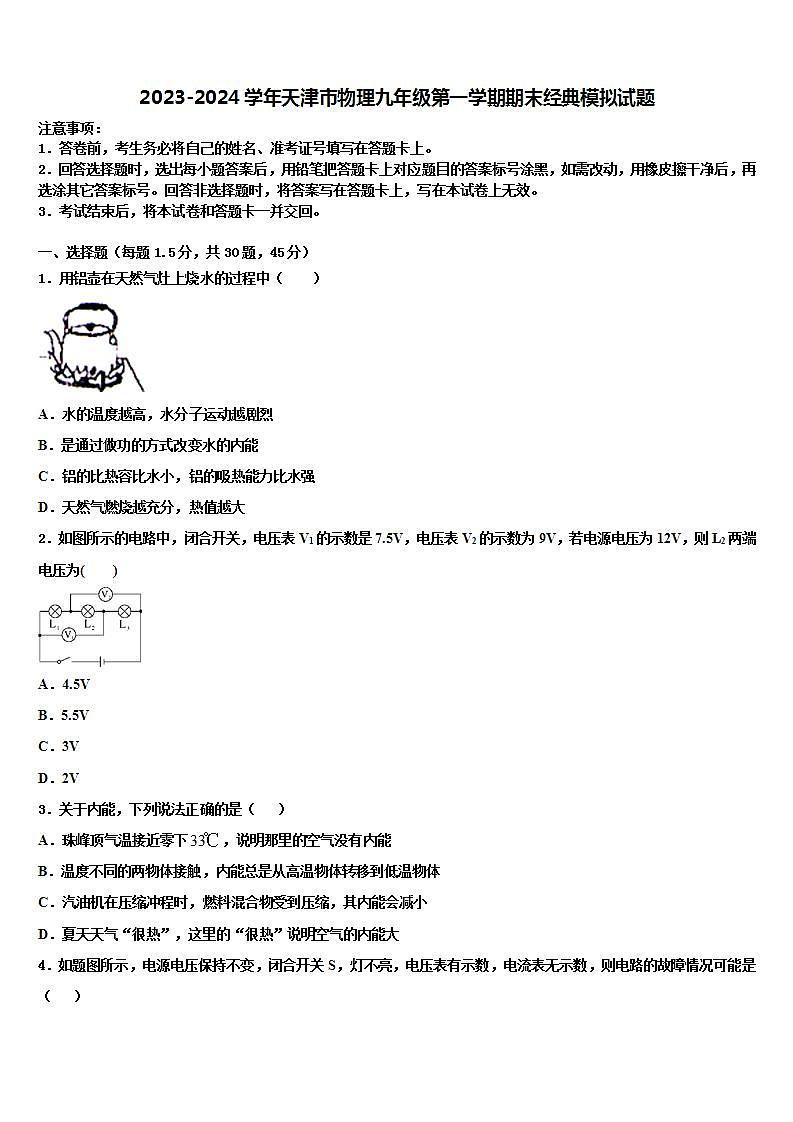

2023-2024学年天津市物理九年级第一学期期末经典模拟试题
展开
这是一份2023-2024学年天津市物理九年级第一学期期末经典模拟试题，共25页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．用铝壶在天然气灶上烧水的过程中（ ）
A．水的温度越高，水分子运动越剧烈
B．是通过做功的方式改变水的内能
C．铝的比热容比水小，铝的吸热能力比水强
D．天然气燃烧越充分，热值越大
2．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为( )
A．4.5V
B．5.5V
C．3V
D．2V
3．关于内能，下列说法正确的是（ ）
A．珠峰顶气温接近零下，说明那里的空气没有内能
B．温度不同的两物体接触，内能总是从高温物体转移到低温物体
C．汽油机在压缩冲程时，燃料混合物受到压缩，其内能会减小
D．夏天天气“很热”，这里的“很热”说明空气的内能大
4．如题图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表无示数，则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路
C．电阻R断路D．电阻R短路
5．将额定电压相同的两个灯泡L1、L2串联接入电路，结果发现L1更亮一些，则下列判断中正确的是（两灯的电阻均不受温度影响）（ ）
A．L1的电阻可能比L2的小
B．L1的额定功率可能比L2的大
C．当两灯都正常工作时，L1要暗些
D．若将两灯并联接入电路，L1也会比L2亮些
6．关于燃料的热值，以下说法中正确的是
A．燃料燃烧时，质量越大，热值越大
B．燃烧1kg某种燃料放出的热量叫做这种燃料的热值
C．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
7．如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（ ）
A．电流表断路B．L2断路C．电压表短路D．L2短路
8．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程

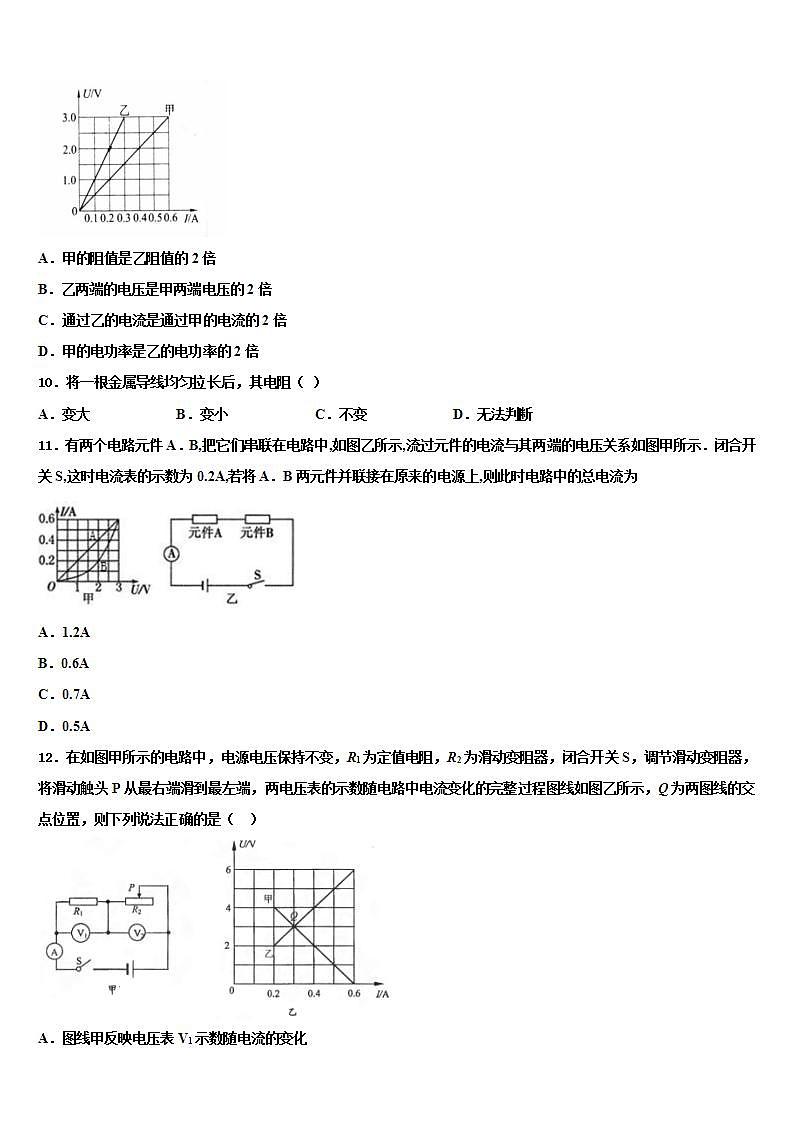

9．如图所示的是甲、乙两个电阻中的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5V的电源两端，下列分析正确的是
A．甲的阻值是乙阻值的2倍
B．乙两端的电压是甲两端电压的2倍
C．通过乙的电流是通过甲的电流的2倍
D．甲的电功率是乙的电功率的2倍
10．将一根金属导线均匀拉长后，其电阻（ ）
A．变大B．变小C．不变D．无法判断
11．有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为
A．1.2A
B．0.6A
C．0.7A
D．0.5A
12．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动触头P从最右端滑到最左端，两电压表的示数随电路中电流变化的完整过程图线如图乙所示，Q为两图线的交点位置，则下列说法正确的是（ ）
A．图线甲反映电压表V1示数随电流的变化
B．电路总功率的最大值为2.4W
C．将R2换成一个总阻值较大的滑动变阻器，其它不变，所描绘的两根图线交点不在原位置Q处
D．改变R1的值，图线甲一定与横轴相交，图线乙的延长线一定过坐标原点
13．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
14．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小
15．下列关于热量、内能、温度的说法中，正确的是
A．物体温度越高，所含热量越多B．物体吸收热量，温度一定升高
C．物体内能增大，温度一定升高D．物体温度升高，内能一定增大
16．下列有关家庭电路的说法正确的是（ ）
A．电能表用来测量用户消耗的电能
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．家庭电路中的插座应与照明灯串联
17．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
18．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油
19．以下说法正确的是（ ）
A．定滑轮的实质是等臂杠杆，动滑轮的实质是两倍杠杆
B．做功和热传递改变物体内能是等效的，其实质也相同
C．一根硬棒，在力的作用下能绕固定点转动，这根硬棒叫杠杆
D．物体动能和势能的总和叫内能，内能跟物体的质量、温度和体积有关
20．关于温度、内能、热量，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．物体运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
21．图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是
A．电阻丝AB的阻值为6Ω
B．小灯泡的最小功率为1.5W
C．电路中的最大功率是6W
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大
22．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
23．下列关于电磁波的说法中正确的是（）
A．在房间内不开收音机时，房间内不存在电磁波
B．电磁波不能在真空中传播
C．真空中电磁波的传播速度是340m/s
D．电磁波不仅能传声音信号，也能传递图象信号
24．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是
A．导线1B．导线2C．导线3D．导线4
25．有甲、乙、丙三个白炽灯泡，甲的规格为“36V、40W”，乙的规格为“110V、40W”，丙的规格为“220V、40W”，当它们都正常发光时，他们的亮度是
A．甲最亮B．乙最亮C．丙最亮D．三个灯泡一样亮
26．白炽灯的明亮程度取决于（ ）
A．灯泡的额定功率B．灯泡的实际功率
C．通过灯泡的电流D．灯泡消耗的电能
27．下列常见的家用电器中，正常工作时功率接近10W的是（ ）
A．节能灯B．电暖器C．电饭锅D．空调
28．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）
A．当电流表的示数是0.6A时，R2接入电路的阻值是20Ω
B．R1的阻值是20Ω
C．电源电压是14V
D．该电路的最大电功率为12.6W
29．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大
30．如图所示是探究“电流产生热量的多少与什么因素有关”的实验装置。烧瓶内装有质量和初温均相同的煤油，且R甲小于R乙。下列分析合理的是（ ）
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．烧瓶内的液体选用煤油而不是水，是因为煤油不善于导电
C．闭合开关后，加热相同的时间，乙装置中温度计的示数上升得比甲装置低
D．闭合开关后，加热相同的时间，要使乙装置中温度计的示数上升得更高，应将滑动变阻器滑片P向左移动
二、填空题（每空1分，共10题，20分）
31．如图中电压表的示数是_________V。
32．如图所示是城市清洁车在水平路面上匀速行驶清扫垃圾时的情景，该过程清洁车机械能______（变大/变小/不变），车身上的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的。
33．标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为_____V，灯泡的实际功率_____（选填“大于”、“小于”或“等于”）60W。
34．某内燃机有四个冲程，如图所示是内燃机的_____冲程，活塞上升时，气缸内气体的内能_____。（选填“减少”或“增加”）
35．汽油的热值为4.6×107J/kg，现有汽油2kg，选其中一半完全燃烧，放出的热量是_____J，剩余汽油的热值是_____J/kg．
36．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为_____，乙电表的示数为_____．
37．光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图所示。(电磁继电器线圈的电阻不计)
（1）导线_________（选填“A”或 “B”）连接家庭电路的火线。
（2）小柯的设计要求是：“智能家具照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的减小而________________.
（3）若光照强度不变，闭合S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图所示，则滑动变阻器的最大阻值___（电源电压U0不变）。
38．火箭使用的燃料主要是液态氢，这是利用了氢燃料__的特性，0.15kg氢完全燃烧释放出的热量是__J，若这些热量有60%被水吸收，水温升高了80℃（未沸腾），则水的质量为__kg。[q氢＝1.4×108J/kg，]
39．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)
40．质量为0.2kg的液化气全部燃烧放出的热量是_________J，若放出热量有40%被利用，要把10kg的水加热至沸腾水的温度不得低于_____℃。（气压为一标准大气压，q液化气=4.2×107J/kg）
三、实验题（每空1分，共2题，15分）
41．在用“伏安法测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为．
如图甲所示，以笔画线代替导线将实物图连接完整要求滑片向右移时灯泡亮度变亮；
（______）
移动滑动变阻器的滑片使电压表示数为，电流表示数如图乙所示为______A，则小灯泡的灯丝电阻为______；
如果缺少电压表，小军发现利用两个电流表和一个已知阻值为的电阻，同样可以测出小灯泡的电阻，原理如图丙所示。闭合开关后，小军读出电流表的示数为，电流表的示数为，则小灯泡L两端的电压的表达式为______，电阻的表达式为______。用字母表示小灯泡的电阻不受温度影响
42．阅读《安培分子电流假说》并回答题。
安培分子电流假说
磁体和电流都能产生磁场。它们的磁场是否有联系？我们知道，通电螺线管外部的磁场与条形磁体的磁场十分相似。安培由此受到启发，提出了“分子电流”假说。他认为，在物质内部，存在着一种环形电流----分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极，如图所示。
安培的假说能够解释一些磁现象。一根铁棒未被磁化的时候，内部分子电流的取向是杂乱无章的，它们的磁场互相抵消，对外不显磁性，如图24甲所示。当铁棒受到外界磁场的作用时，各分子电流的取向变得大致相同，铁棒被磁化，两端对外界显示出较强的磁性，形成磁极，如图乙所示。磁体受到高温或猛烈撞击时，会失去磁性，这是因为激烈的热运动或震动使分子电流的取向又变得杂乱无章了。在安培所处的时代，人们不知道物质内部为什么会有分子电流。20世纪后，人们认识到，原子内部带电粒子在不停地运动，这种运动对应于安培所说的分子电流。
（1）下列问题中，属于可探究的科学问题的是（_______）
A．安培为什么提出“分子电流”假说？
B．铁棒被磁化后为什么对外显示出磁性？
C．安培提出的“分子电流”假说的主要内容是什么？
D．电流产生的磁场方向跟电流方向之间有什么关系？
（2）为解释地球的磁性，安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。如图所示，正确表示安培假设中环形电流方向的是（_______）
A． B．
C． D．
四、计算题（每题10分，共2题，20分）
43．多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（＝1×103kg/m3，＝4.2×103J/（kg•℃），g＝10N/kg）
(1)求R1的阻值。
(2)养生壶处于低温档工作时，求电路中的电流大小。
(3)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
44．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8mim，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压， 小明将家里的其它用电器都断开， 只让这款豆浆机工作， 他观察到在豆浆机的电热丝工作的3min内，家里标有 “ 2000r/kW · h" 字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】A．一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈，所以水的温度越高，水分子运动越剧烈，故A正确；
B．烧水的过程是通过热传递的方式改变水的内能，故B错误；
C．铝的比热容比水小，铝的吸热能力比水弱，故C错误；
D．1kg的某种燃料完全燃烧所释放出的热量是燃料的燃烧值，所以燃烧值由燃料本身决定，与是否充分燃烧无关，故D错误；
2、A
【详解】电路中三个灯泡串联，电压表V1测L1和L2两端的总电压，电压表V2测L2和L3两端的总电压，由串联电路的电压特点，L1两端的电压：
，
L3两端的电压：
，
L2两端的电压：
．
3、B
【详解】A．物体在任何时候都具有内能，故A错误；
B．热传递的前提是有温度差，实质是内能的转移，内能总是从高温物体传向低温物体，故B正确；
C．压缩冲程中，活塞对气体做功，机械能转化为内能，气体的内能增加，故C错误；
D．夏天天气热，这里的热指的是温度高，故D错误。
故选B。
4、A
【详解】由电路图知道，灯不亮，说明电路发生断路或灯泡短路造成的；电流表示数为零，说明电路存在断路，电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，即与灯泡并联的灯泡L断路，故A符合题意。
5、C
【详解】A．两个灯泡L1、L2串联接入电路，通过两灯泡的电流相等， L1要亮一些说明L1的实际功率较大，根据P=I2R可知，L1的电阻比L2的大，即R1＞R2，故A错误；
B．两灯泡的额定电压相等，R1＞R2，根据可知，故B错误；
C．由于Ll的额定功率比L2的小，当两灯都正常工作时，L1要暗些，故C正确；
D．若将两灯并联接入电路，两灯泡两端的电压相等，R1＞R2，根据可知，L1会比L2暗一些，故D错误。
故选C。
6、C
【解析】热值与质量无关，只与燃料种类有关，故A不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值，必须是完全燃烧放出的热量，才是燃料的热值，故B不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关，故C符合题意；燃料不完全燃烧时放出的热量不能称之为热值，故D不符合题意，故选C．
7、A
【详解】A．如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；
B．如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意；
C．如果是电压表短路，则电源也处于短路状态，灯L1不会发光，不符合题意；
D．如果是L2短路，则整个电源也短路，与C描述的现象相同，不符合题意．故选A．
8、C
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【详解】在汽油机一个工作循环的四个冲程中，做功冲程是对外做功的过程，实际也是内能转化为机械能的过程．故选C．
9、B
【解析】试题分析：：（1）由图知，当U甲=U乙=3V时，I甲=0.6A，I乙=0.3A，∵I="U/" R ，
∴R甲=U甲/I甲="3V" /0.6A =5Ω，R乙=U乙/I乙="3V" /0.3A =10Ω，∴乙的阻值是甲阻值的两倍，故A不正确；
（2）∵串联电路中各处的电路相等，∴通过甲的电流和通过乙的电流相等，故C不正确；
∵U=IR，∴串联电路电流相等，乙电阻是甲电阻的2倍，所以乙两端的电压是甲两端电压的2倍，故B正确；∵P=I2R，∴乙消耗的电功率比甲的电功率大，故D不正确．故选B．
考点：欧姆定律的应用；串联电路的电流规律；电功率的计算
10、A
【详解】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大；一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．
11、A
【详解】由电路图可以知道,电路元件A和B串联,电流表测电路中的电流,
因串联电路中各处的电流相等,
所以,电流表的示数为0.2A时:
由图象可以知道,A和B两端的电压分别为:
所以,电源的电压:
若将A、B两元件并联接在原来的电源上,
因并联电路中各支路两端的电压相等,
所以，
由图象可以知道,通过两元件的电流分别为:
因并联电路中干路电流等于各支路电流之和,
所以,干路电流:
所以A选项是正确的.
12、D
【详解】由图甲可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。
AB．滑片在最左端时，R2接入电路的阻值为零，只有R1的简单电路，电压表V1测量电源电压，电路的总电阻最小，由I=可知通过电路的电流最大，此时电压表V2示数为零，由图象可得，图线甲反映电压表V2示数随电流的变化，图线乙反映电压表V1示数随电流的变化，由图可知电路中的最大电流为0.6A，电源电压
U=U1=6V，
电路总功率的最大值为
P最大=UI最大=6V×0.6A=3.6W，
故AB错误；
C．串联电路起分压作用，当R2连入电路的阻值等于R1的阻值时，电压表V1和电压表V2的示数相等，则两条图线交点是Q点，将R2换成一个总阻值较大的滑动变阻器，当R2连入电路的阻值等于R1的阻值时，电压表V1和电压表V2的示数相等，则两条图线交点还是Q点，故C错误；
D．改变R1的值，变阻器连入电路的电阻为零，电压表V2示数为零，图线甲一定与横轴相交，根据U=IR可知，当R一定时，因此图线乙的延长线一定过坐标原点，故D正确。
13、B
【详解】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；
C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
14、B
【详解】因导体A、B的材料、长度相同，但A比B的横截面积大，所以，导体A的电阻小于导体B的电阻，因串联电路中各处的电流相等，由W =UIt=I2Rt可知，相同时间内，B的电阻大，电流做的功较多，即WA＜WB．故B正确，ACD错误．
15、D
【详解】A、物体的温度升高，它的内能一定增加，但热量是过程量，不能说含有热量越多，故错误．
BC、物体吸收热量或物体内能增加，温度可以升高，也可以不变，比如晶体熔化时便是如此，故BC错误；
D、物体温度升高，物体内部的分子运动加快，因此物体的内能一定增加，故正确；
故选D.
16、A
【分析】由题意可知，本题主要考查了安全用电的基本常识
【详解】A．在家庭电路中，电能表是用来测量用户消耗电能的仪表，故A正确；
B．人体的安全电压是不超过36V，而家庭电路的电压为220V，该电压对人体来说是不安全的，故B错误；
C．火线与零线(大地)之间有220V的电压，零线（地线）与地面之间没有电压，所以测电笔可以辨别火线和零线，不能辨别零线与地线，故C错误；
D．在家庭电路中，插座是用电器的取电装备，而用电器之间应该是并联的，所以家庭电路中的插座应与照明灯并联，故D错误。
故选A。
17、C
【详解】A．在图甲中，选相同的电压，比较通过的电流，通过a的电流大，所以a的电阻小、b的电阻大，故A错误；
B．白炽灯钨丝的电阻随温度的升高而增大，而乙图表示电阻随温度的升高而减小，故B错误；
C．由电功率P=UI=I2R可知，电阻一定时，其实际电功率与电流平方成正比关系，图丙反映了这一关系，故C正确；
D．比热容是物质的一种特性，其大小与物体的温度无关，而图丁说明比热容随温度升高而减小，故D错误。
故选C。
18、A
【详解】A．增大物体提升的高度，绳端移动的距离也变长了，滑轮组的机械效率：
η====
由此可知机械效率并不受影响，故A符合题意；
B．使用轻质动滑轮，额外功减少了，在有用功一定时，滑轮组的机械效率会增大，故B不符合题意；
C．增大被提升物体的质量，在动滑轮、摩擦不变的情况下，即额外功不变的情况下，有用功增大了，所以机械效率就提高了，故C不符合题意；
D．在轴上加润滑油，减少摩擦，减少额外功，在有用功一定时，滑轮组的机械效率会增大，故D不符合题意。
19、C
【详解】A．定滑轮实质是等臂杠杆，动滑轮实质是动力臂为阻力臂二倍的杠杆，故A错误；
B．做功和热传递都能改变物体内能，且是等效的，做功的实质是能量的转化，热传递的实质是能量的转移，故B错误；
C．杠杆的定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒叫杠杆，故C正确；
D．内能是物体内部所有分子的分子动能和分子势能的总和，故D错误。
故选C。
20、C
【解析】A、热量是一个过程量，不能说含有多少热量，故A错误；B、内能大小与物体的运动速度无关，故B错误；C、做功和热传递都能改变内能，故C正确；D、一切物体在任何温度下都有内能，故D错误；故选：C。
点睛：（1）热量是一个过程量，不能说含有多少热量；（2）内能大小与物体的运动状态无关；（3）做功和热传递都能改变内能；（4）一切物体在任何温度下都有内能；
21、C
【解析】A．滑片P在最左端A时，小灯泡的电压是1.5V，滑到最右端B时，电源电压是6V，电阻丝的电阻是
4.5V/0.5A=9欧．
选项A错误；
B．小灯泡的最小功率为
P=UI=1.5V×0.5A=0.75W，
选项B错误；
C．电路的最大功率是
6V×1A=6W，
选项C正确；
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变小．选项D错误．
22、B
【详解】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；故B符合题意。
故选B。
23、D
【详解】A．电磁波由电台、电视台不断地向外传播，房间内的收音机、电视机不开，只是没有接收电磁波，但房间内依然存在电磁波，故A错误；
B．电磁波的传播不需要介质，能在真空中传播，故B错误；
C．电磁在真空中的传播速度约为3×108m/s，故C错误；
D．生活中的手机是利用电磁波来传递信息的，手机通过电磁波可以传递声音和图象，即说明电磁波不仅能传递声音信号，也能传递图象信号，故D正确。
故选D。
24、C
【解析】解答：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动下面灯泡与负极相连的导线，将负极与下面灯泡相连的导线改接左下电流表的负接线柱，导线3接错了，故C正确．
点睛：要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
25、D
【解析】灯泡的亮度是由灯泡的实际功率决定的，由题可知，当它们都正常发光时，它们的实际功率都是各自的额定功率，而三盏电灯的额定功率都为40W，因此三个灯泡一样亮。
26、B
【详解】白炽灯工作时，消耗的电能转化为内能和光能，比较灯的亮度就是比较在一定时间内消耗电能的多少，即实际电功率的大小，所以灯泡亮度取决于实际功率，与额定功率无关，与单独的电压或电流无关。
故选B。
27、A
【详解】A．节能灯的功率较小，一般在10W左右；故A符合题意；
B．电暖器的功率较大，一般在1000W左右；故B不符合题意；
C．电饭锅的功率一般在800W左右；故C不符合题意；
D．空调器是耗电较多的用电器，其功率一般在1000W以上，故D不符合题意。
故选A。
28、B
【详解】A．由甲图知，电阻R1与滑动变阻器串联，电流表测整个电路的电流，电压表测滑动变阻器两端的电压，由乙图知，电流等于0.6A时，滑动变阻器两的电压为6V，根据可得，此时滑动变阻器接入电路的阻值为
故A错误；
B．由乙图知，当滑动变阻器两端电压为0V时，此时滑片位于A端，变阻器被短路，电压表被短路，只有R1接入电路，R1两端的电压为电源电压，电流为0.9A，即
①
当滑动变阻器两端的电压为14V时，电路中的电流为0.2A，即
②
联立①②得
故B正确；
C．电压电源为
故C错误；
D．当滑片P位于A端时，电路中的电阻最小，电路中的电流最大，因电源电压不变，故此时电路中消耗的电功率最大，由可得
故D错误。
故选B。
29、D
【详解】ABD．由图可知，两电阻串联，电压表测定值电阻R0两端的电压，电流表测电路中的电流；逐渐增大光敏电阻上的光照强度，由题意可知光敏电阻R的阻值减小，则电路的总电阻变小，由欧姆定律I=可知，电路中的电流变大，即电流表示数变大；根据U=IR可知，定值电阻R0两端的电压变大，即电压表示数变大，故D符合题意，AB不符合题意；
C．电压表和电流表示数的比值等于定值电阻R0的阻值，则该比值保持不变，故C不符合题意。
30、D
【详解】A．由图知，R甲、R乙串联，电路中电流相等，通电时间相同，R甲、R乙吸收的热量相同，R甲、R乙的阻值不同，故该实验装置用于探究“电流和通电时间一定时，电热与电阻的关系”，故A不符合题意；
B．因为煤油的比热容较小，在吸收相同热量后，煤油的温度变化大，易于观察，故B不符合题意；
C．加热相同的时间，由于串联电路，电流相等，电阻越大，产生的热量越多，乙的电阻大，产生的热量多，故乙装置中温度计的示数上升得更高，故C不符合题意；
D．由图知，当滑片P向左移动时，滑动变阻器接入电路的电阻减小，整个电路的电流增大，在电阻，通过时间一定时，电流越大，电阻产生的热量越多，装置乙中温度计的示数上升得更高，故D符合题意。
故选D。
二、填空题（每空1分，共10题，20分）
31、2.2
【解析】如图中电压表作用0-3V量程，分度值为0.1V，读数为2.2V。
32、变大 半导体
【详解】[1]清洁车在水平路面上做匀速直线运动时，速度和高度不变，质量变大，则重力势能和动能均变大，机械能变大；
[2]LED灯是发光二极管，由半导体材料制成。
33、11.5 小于
【详解】[1]由图知道，电压表选用的量程是0～15V，分度值是0.5V，故电压表的读数是11.5V，即灯泡此时的实际电压是11.5V；
[2]由于汽车灯泡的额定电压是12V，而实际电压小于额定电压，所以灯泡的实际功率小于额定功率60W。
【点睛】
本题考查的是电压表的读数，对电表读数时要先确定其量程与分度值，然后再读数，同时还要知道额定电压下灯泡的实际功率和额定功率相等。
34、压缩 增加
【详解】[1][2]图中气门都关闭，活塞向上运动，该冲程是内燃机的压缩冲程；活塞上升时，压缩气缸内的气体做功，使气体的内能增加，温度升高。
35、4.6×107J 4.6×107J
【详解】Q放＝mq＝1kg×4.6×107J／kg＝4.6×107J．根据燃料热值的定义可知，剩余汽油的热值是不变的，故它的热值仍然为4.6×107J／kg．
36、0.5A；8V
【解析】试题分析：先根据电流表和电压表的连接特点判断出两个表分别是什么电表，再由欧姆定律计算．
电流表要串联使用，电压表要并联使用，乙表与L1并联，则乙表为电压表；
两个灯泡都亮，则甲表为电流表（若为电压表，则L1中无电流，不亮），且测L1中的电流，此时两个灯泡的关系为并联，由并联电路的电压特点知，两个灯泡得到的电压都为8V，所以甲的读数为L1中的电流I===0.5A，电压表的读数为8V．
故本题答案为：0.5A；8V．
考点：电流表的使用；电压表的使用；并联电路的电压规律；欧姆定律
点评：本题考查了电压表电流表的使用特点、并联电路的电压特点和欧姆定律的应用．解题的关键是先判断出两个电表是什么电表．
37、A 增大
【详解】(1)[1]家庭电路的火线要先接开关，才能再接用电器，从图中可以看到，导线A连接家庭电路的火线；
(2)[2]在天暗时自动点亮，这时光线变弱了，同时电磁铁的磁性变弱，照明灯的电路接通，这意味着电磁铁所在的电路电流变弱，电路的总电阻变大，滑动变阻器接入电路的电阻阻值大小不变时，光敏电阻阻值是变大的，即光敏电阻阻值大小应随光照强度的减小而增大；
(3)[3]当滑片P在a端时，电路中的电阻最大，电流最小，从图中可以看到，这个电流大小是0.1A，可得到关系式
当滑片P在b端时，电压表的示数是12V，这也是电源电压的大小，即，可求得
这也是滑动变阻器的最大阻值。
38、热值大 2.1×107 37.5
【详解】[1]火箭使用的燃料主要是液态氢，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
[2]0.15kg氢完全燃烧释放出的热量：
；
[3]水吸收的热量：
，
由得水的质量为：
。
39、变小 变小 不变
【详解】当闭合S1、S2，R1被短路，电压表测量R2两端的电压；再断开S2，R1被串连接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表仍测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
40、8.4×106 20
【分析】知道液化气的质量和热值，根据求出每瓶液化气全部完全燃烧放出的热量；根据求出水吸收的热量，标准大气压下水的沸点为100℃，根据 求出水的初温。
【详解】[1]0.2kg的液化气全部完全燃烧放出的热量：
；
[2]由可得，水吸收的热量：
，
由可得，水升高的温度为：
，
标准大气压下水的沸点为100℃，要把这些水加热至沸腾，则水的初温至少为：
100℃−80℃=20℃。
三、实验题（每空1分，共2题，15分）
41、
【解析】由图知，大部分电路已连接，只需要将电压表与灯泡并联即可，由于灯泡的额定电压为，则电压表选择量程；
滑片向右移时灯泡亮度变亮，说明滑动变阻器接入电路阻值变小，则使滑动变阻器的右下接线柱与灯泡的左接线柱相连，如下图所示：
根据图乙可知，电流表的量程为，分度值为，示数为；
由可知，小灯泡的阻值：。
由图可知：电阻与灯泡并联，电流表测量干路电流，电流表测量灯泡的电流；
由并联电路的特点知，流过定值电阻的电流，
由可知，电源电压；
灯泡电阻。
42、D B
【详解】(1)[1]ABC．物理中的可探究问题是指一个量与另一个量的关系的探究问题，ABC都是单独量，不具有探究性，故ABC不符合题意；
D．可以探究电流产生的磁场方向跟电流方向之间的关系，故D符合题意。
(2)[2]地磁的南极在地理北极的附近故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西，故选B。
四、计算题（每题10分，共2题，20分）
43、 (1) 88Ω；(2) 1.25A；(3) 3.696×105J，420s。
【详解】(1)当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由可知，总功率最大，所以此状态为高温档；当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由可知，总功率最小，此时为低温档；当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档。由可知：
。
(2)由得，养生壶在低温档工作时电路中的电流为：
。
(3)由可得，水的质量：
，
水吸收的热量：
，
由和得，烧开一壶水需要的时间为：
。
答：(1)电阻R1的阻值是88Ω；
(2)养生壶处于低温档工作时电流为1.25A；
(3)水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
44、 (1)80 Ω；(2)2.298× 105 J；(3)200V
【详解】(1)由图乙可知，加热功率为605W，额定电压为220V，电热丝电阻：
R==80Ω；
(2)由表中数据可知，豆浆机正常工作做一次，打浆（电动机工作）时间为：
t1=1min+5min-4min=2min；
加热时间为：
t2=t总-t1=8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功：
W=W1+W2=P1t1+P2t2=100W×2×60s+605W×6×60s=2.298×105J；
(3)转盘转了50转，电流做的功：
W=kW•h=0.025kW•h=9×104J，
豆浆机加热时的实际功率：
P实==500W；
他家里电路的实际电压：
U′==200V。
答：(1) 豆浆机正常工作时，电热丝电阻是80Ω；
(2)豆浆机正常工作做一次豆浆，电流做功2.298×105J；
(3)他家里电路的实际电压是200V。
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆并加热
加热
粉碎打浆并加热
加热
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．用铝壶在天然气灶上烧水的过程中（ ）
A．水的温度越高，水分子运动越剧烈
B．是通过做功的方式改变水的内能
C．铝的比热容比水小，铝的吸热能力比水强
D．天然气燃烧越充分，热值越大
2．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为( )
A．4.5V
B．5.5V
C．3V
D．2V
3．关于内能，下列说法正确的是（ ）
A．珠峰顶气温接近零下，说明那里的空气没有内能
B．温度不同的两物体接触，内能总是从高温物体转移到低温物体
C．汽油机在压缩冲程时，燃料混合物受到压缩，其内能会减小
D．夏天天气“很热”，这里的“很热”说明空气的内能大
4．如题图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表无示数，则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路
C．电阻R断路D．电阻R短路
5．将额定电压相同的两个灯泡L1、L2串联接入电路，结果发现L1更亮一些，则下列判断中正确的是（两灯的电阻均不受温度影响）（ ）
A．L1的电阻可能比L2的小
B．L1的额定功率可能比L2的大
C．当两灯都正常工作时，L1要暗些
D．若将两灯并联接入电路，L1也会比L2亮些
6．关于燃料的热值，以下说法中正确的是
A．燃料燃烧时，质量越大，热值越大
B．燃烧1kg某种燃料放出的热量叫做这种燃料的热值
C．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
7．如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（ ）
A．电流表断路B．L2断路C．电压表短路D．L2短路
8．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
9．如图所示的是甲、乙两个电阻中的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5V的电源两端，下列分析正确的是
A．甲的阻值是乙阻值的2倍
B．乙两端的电压是甲两端电压的2倍
C．通过乙的电流是通过甲的电流的2倍
D．甲的电功率是乙的电功率的2倍
10．将一根金属导线均匀拉长后，其电阻（ ）
A．变大B．变小C．不变D．无法判断
11．有两个电路元件A．B,把它们串联在电路中,如图乙所示,流过元件的电流与其两端的电压关系如图甲所示．闭合开关S,这时电流表的示数为0.2A,若将A．B两元件并联接在原来的电源上,则此时电路中的总电流为
A．1.2A
B．0.6A
C．0.7A
D．0.5A
12．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动触头P从最右端滑到最左端，两电压表的示数随电路中电流变化的完整过程图线如图乙所示，Q为两图线的交点位置，则下列说法正确的是（ ）
A．图线甲反映电压表V1示数随电流的变化
B．电路总功率的最大值为2.4W
C．将R2换成一个总阻值较大的滑动变阻器，其它不变，所描绘的两根图线交点不在原位置Q处
D．改变R1的值，图线甲一定与横轴相交，图线乙的延长线一定过坐标原点
13．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
14．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小
15．下列关于热量、内能、温度的说法中，正确的是
A．物体温度越高，所含热量越多B．物体吸收热量，温度一定升高
C．物体内能增大，温度一定升高D．物体温度升高，内能一定增大
16．下列有关家庭电路的说法正确的是（ ）
A．电能表用来测量用户消耗的电能
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．家庭电路中的插座应与照明灯串联
17．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
18．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油
19．以下说法正确的是（ ）
A．定滑轮的实质是等臂杠杆，动滑轮的实质是两倍杠杆
B．做功和热传递改变物体内能是等效的，其实质也相同
C．一根硬棒，在力的作用下能绕固定点转动，这根硬棒叫杠杆
D．物体动能和势能的总和叫内能，内能跟物体的质量、温度和体积有关
20．关于温度、内能、热量，下列说法正确的是（ ）
A．物体温度越高，含有的热量越多
B．物体运动越快，内能越大
C．热传递能改变物体的内能
D．0℃的冰块，其内能为零
21．图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是
A．电阻丝AB的阻值为6Ω
B．小灯泡的最小功率为1.5W
C．电路中的最大功率是6W
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大
22．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
23．下列关于电磁波的说法中正确的是（）
A．在房间内不开收音机时，房间内不存在电磁波
B．电磁波不能在真空中传播
C．真空中电磁波的传播速度是340m/s
D．电磁波不仅能传声音信号，也能传递图象信号
24．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是
A．导线1B．导线2C．导线3D．导线4
25．有甲、乙、丙三个白炽灯泡，甲的规格为“36V、40W”，乙的规格为“110V、40W”，丙的规格为“220V、40W”，当它们都正常发光时，他们的亮度是
A．甲最亮B．乙最亮C．丙最亮D．三个灯泡一样亮
26．白炽灯的明亮程度取决于（ ）
A．灯泡的额定功率B．灯泡的实际功率
C．通过灯泡的电流D．灯泡消耗的电能
27．下列常见的家用电器中，正常工作时功率接近10W的是（ ）
A．节能灯B．电暖器C．电饭锅D．空调
28．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）
A．当电流表的示数是0.6A时，R2接入电路的阻值是20Ω
B．R1的阻值是20Ω
C．电源电压是14V
D．该电路的最大电功率为12.6W
29．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大
30．如图所示是探究“电流产生热量的多少与什么因素有关”的实验装置。烧瓶内装有质量和初温均相同的煤油，且R甲小于R乙。下列分析合理的是（ ）
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．烧瓶内的液体选用煤油而不是水，是因为煤油不善于导电
C．闭合开关后，加热相同的时间，乙装置中温度计的示数上升得比甲装置低
D．闭合开关后，加热相同的时间，要使乙装置中温度计的示数上升得更高，应将滑动变阻器滑片P向左移动
二、填空题（每空1分，共10题，20分）
31．如图中电压表的示数是_________V。
32．如图所示是城市清洁车在水平路面上匀速行驶清扫垃圾时的情景，该过程清洁车机械能______（变大/变小/不变），车身上的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的。
33．标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为_____V，灯泡的实际功率_____（选填“大于”、“小于”或“等于”）60W。
34．某内燃机有四个冲程，如图所示是内燃机的_____冲程，活塞上升时，气缸内气体的内能_____。（选填“减少”或“增加”）
35．汽油的热值为4.6×107J/kg，现有汽油2kg，选其中一半完全燃烧，放出的热量是_____J，剩余汽油的热值是_____J/kg．
36．如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为_____，乙电表的示数为_____．
37．光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图所示。(电磁继电器线圈的电阻不计)
（1）导线_________（选填“A”或 “B”）连接家庭电路的火线。
（2）小柯的设计要求是：“智能家具照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的减小而________________.
（3）若光照强度不变，闭合S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图所示，则滑动变阻器的最大阻值___（电源电压U0不变）。
38．火箭使用的燃料主要是液态氢，这是利用了氢燃料__的特性，0.15kg氢完全燃烧释放出的热量是__J，若这些热量有60%被水吸收，水温升高了80℃（未沸腾），则水的质量为__kg。[q氢＝1.4×108J/kg，]
39．图所示的电路中，R1、R2均为定值电阻．电源电压不变．闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数________，电压表示数________，电压表与电流表示数之比____________(本题每空均选填“变大”、“变小”或“不变”)
40．质量为0.2kg的液化气全部燃烧放出的热量是_________J，若放出热量有40%被利用，要把10kg的水加热至沸腾水的温度不得低于_____℃。（气压为一标准大气压，q液化气=4.2×107J/kg）
三、实验题（每空1分，共2题，15分）
41．在用“伏安法测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为．
如图甲所示，以笔画线代替导线将实物图连接完整要求滑片向右移时灯泡亮度变亮；
（______）
移动滑动变阻器的滑片使电压表示数为，电流表示数如图乙所示为______A，则小灯泡的灯丝电阻为______；
如果缺少电压表，小军发现利用两个电流表和一个已知阻值为的电阻，同样可以测出小灯泡的电阻，原理如图丙所示。闭合开关后，小军读出电流表的示数为，电流表的示数为，则小灯泡L两端的电压的表达式为______，电阻的表达式为______。用字母表示小灯泡的电阻不受温度影响
42．阅读《安培分子电流假说》并回答题。
安培分子电流假说
磁体和电流都能产生磁场。它们的磁场是否有联系？我们知道，通电螺线管外部的磁场与条形磁体的磁场十分相似。安培由此受到启发，提出了“分子电流”假说。他认为，在物质内部，存在着一种环形电流----分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极，如图所示。
安培的假说能够解释一些磁现象。一根铁棒未被磁化的时候，内部分子电流的取向是杂乱无章的，它们的磁场互相抵消，对外不显磁性，如图24甲所示。当铁棒受到外界磁场的作用时，各分子电流的取向变得大致相同，铁棒被磁化，两端对外界显示出较强的磁性，形成磁极，如图乙所示。磁体受到高温或猛烈撞击时，会失去磁性，这是因为激烈的热运动或震动使分子电流的取向又变得杂乱无章了。在安培所处的时代，人们不知道物质内部为什么会有分子电流。20世纪后，人们认识到，原子内部带电粒子在不停地运动，这种运动对应于安培所说的分子电流。
（1）下列问题中，属于可探究的科学问题的是（_______）
A．安培为什么提出“分子电流”假说？
B．铁棒被磁化后为什么对外显示出磁性？
C．安培提出的“分子电流”假说的主要内容是什么？
D．电流产生的磁场方向跟电流方向之间有什么关系？
（2）为解释地球的磁性，安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。如图所示，正确表示安培假设中环形电流方向的是（_______）
A． B．
C． D．
四、计算题（每题10分，共2题，20分）
43．多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（＝1×103kg/m3，＝4.2×103J/（kg•℃），g＝10N/kg）
(1)求R1的阻值。
(2)养生壶处于低温档工作时，求电路中的电流大小。
(3)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
44．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8mim，其正常工作过程中电热管和电动机的工作时间与工作状态如下表所示。
（1）豆浆机正常工作时，电热丝电阻是多少？
（2）豆浆机正常工作做一次豆浆，电流做功多少焦？
（3）为测定家里电路的实际电压， 小明将家里的其它用电器都断开， 只让这款豆浆机工作， 他观察到在豆浆机的电热丝工作的3min内，家里标有 “ 2000r/kW · h" 字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】A．一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈，所以水的温度越高，水分子运动越剧烈，故A正确；
B．烧水的过程是通过热传递的方式改变水的内能，故B错误；
C．铝的比热容比水小，铝的吸热能力比水弱，故C错误；
D．1kg的某种燃料完全燃烧所释放出的热量是燃料的燃烧值，所以燃烧值由燃料本身决定，与是否充分燃烧无关，故D错误；
2、A
【详解】电路中三个灯泡串联，电压表V1测L1和L2两端的总电压，电压表V2测L2和L3两端的总电压，由串联电路的电压特点，L1两端的电压：
，
L3两端的电压：
，
L2两端的电压：
．
3、B
【详解】A．物体在任何时候都具有内能，故A错误；
B．热传递的前提是有温度差，实质是内能的转移，内能总是从高温物体传向低温物体，故B正确；
C．压缩冲程中，活塞对气体做功，机械能转化为内能，气体的内能增加，故C错误；
D．夏天天气热，这里的热指的是温度高，故D错误。
故选B。
4、A
【详解】由电路图知道，灯不亮，说明电路发生断路或灯泡短路造成的；电流表示数为零，说明电路存在断路，电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，即与灯泡并联的灯泡L断路，故A符合题意。
5、C
【详解】A．两个灯泡L1、L2串联接入电路，通过两灯泡的电流相等， L1要亮一些说明L1的实际功率较大，根据P=I2R可知，L1的电阻比L2的大，即R1＞R2，故A错误；
B．两灯泡的额定电压相等，R1＞R2，根据可知，故B错误；
C．由于Ll的额定功率比L2的小，当两灯都正常工作时，L1要暗些，故C正确；
D．若将两灯并联接入电路，两灯泡两端的电压相等，R1＞R2，根据可知，L1会比L2暗一些，故D错误。
故选C。
6、C
【解析】热值与质量无关，只与燃料种类有关，故A不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值，必须是完全燃烧放出的热量，才是燃料的热值，故B不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关，故C符合题意；燃料不完全燃烧时放出的热量不能称之为热值，故D不符合题意，故选C．
7、A
【详解】A．如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；
B．如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意；
C．如果是电压表短路，则电源也处于短路状态，灯L1不会发光，不符合题意；
D．如果是L2短路，则整个电源也短路，与C描述的现象相同，不符合题意．故选A．
8、C
【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．
【详解】在汽油机一个工作循环的四个冲程中，做功冲程是对外做功的过程，实际也是内能转化为机械能的过程．故选C．
9、B
【解析】试题分析：：（1）由图知，当U甲=U乙=3V时，I甲=0.6A，I乙=0.3A，∵I="U/" R ，
∴R甲=U甲/I甲="3V" /0.6A =5Ω，R乙=U乙/I乙="3V" /0.3A =10Ω，∴乙的阻值是甲阻值的两倍，故A不正确；
（2）∵串联电路中各处的电路相等，∴通过甲的电流和通过乙的电流相等，故C不正确；
∵U=IR，∴串联电路电流相等，乙电阻是甲电阻的2倍，所以乙两端的电压是甲两端电压的2倍，故B正确；∵P=I2R，∴乙消耗的电功率比甲的电功率大，故D不正确．故选B．
考点：欧姆定律的应用；串联电路的电流规律；电功率的计算
10、A
【详解】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大；一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．
11、A
【详解】由电路图可以知道,电路元件A和B串联,电流表测电路中的电流,
因串联电路中各处的电流相等,
所以,电流表的示数为0.2A时:
由图象可以知道,A和B两端的电压分别为:
所以,电源的电压:
若将A、B两元件并联接在原来的电源上,
因并联电路中各支路两端的电压相等,
所以，
由图象可以知道,通过两元件的电流分别为:
因并联电路中干路电流等于各支路电流之和,
所以,干路电流:
所以A选项是正确的.
12、D
【详解】由图甲可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。
AB．滑片在最左端时，R2接入电路的阻值为零，只有R1的简单电路，电压表V1测量电源电压，电路的总电阻最小，由I=可知通过电路的电流最大，此时电压表V2示数为零，由图象可得，图线甲反映电压表V2示数随电流的变化，图线乙反映电压表V1示数随电流的变化，由图可知电路中的最大电流为0.6A，电源电压
U=U1=6V，
电路总功率的最大值为
P最大=UI最大=6V×0.6A=3.6W，
故AB错误；
C．串联电路起分压作用，当R2连入电路的阻值等于R1的阻值时，电压表V1和电压表V2的示数相等，则两条图线交点是Q点，将R2换成一个总阻值较大的滑动变阻器，当R2连入电路的阻值等于R1的阻值时，电压表V1和电压表V2的示数相等，则两条图线交点还是Q点，故C错误；
D．改变R1的值，变阻器连入电路的电阻为零，电压表V2示数为零，图线甲一定与横轴相交，根据U=IR可知，当R一定时，因此图线乙的延长线一定过坐标原点，故D正确。
13、B
【详解】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；
C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
14、B
【详解】因导体A、B的材料、长度相同，但A比B的横截面积大，所以，导体A的电阻小于导体B的电阻，因串联电路中各处的电流相等，由W =UIt=I2Rt可知，相同时间内，B的电阻大，电流做的功较多，即WA＜WB．故B正确，ACD错误．
15、D
【详解】A、物体的温度升高，它的内能一定增加，但热量是过程量，不能说含有热量越多，故错误．
BC、物体吸收热量或物体内能增加，温度可以升高，也可以不变，比如晶体熔化时便是如此，故BC错误；
D、物体温度升高，物体内部的分子运动加快，因此物体的内能一定增加，故正确；
故选D.
16、A
【分析】由题意可知，本题主要考查了安全用电的基本常识
【详解】A．在家庭电路中，电能表是用来测量用户消耗电能的仪表，故A正确；
B．人体的安全电压是不超过36V，而家庭电路的电压为220V，该电压对人体来说是不安全的，故B错误；
C．火线与零线(大地)之间有220V的电压，零线（地线）与地面之间没有电压，所以测电笔可以辨别火线和零线，不能辨别零线与地线，故C错误；
D．在家庭电路中，插座是用电器的取电装备，而用电器之间应该是并联的，所以家庭电路中的插座应与照明灯并联，故D错误。
故选A。
17、C
【详解】A．在图甲中，选相同的电压，比较通过的电流，通过a的电流大，所以a的电阻小、b的电阻大，故A错误；
B．白炽灯钨丝的电阻随温度的升高而增大，而乙图表示电阻随温度的升高而减小，故B错误；
C．由电功率P=UI=I2R可知，电阻一定时，其实际电功率与电流平方成正比关系，图丙反映了这一关系，故C正确；
D．比热容是物质的一种特性，其大小与物体的温度无关，而图丁说明比热容随温度升高而减小，故D错误。
故选C。
18、A
【详解】A．增大物体提升的高度，绳端移动的距离也变长了，滑轮组的机械效率：
η====
由此可知机械效率并不受影响，故A符合题意；
B．使用轻质动滑轮，额外功减少了，在有用功一定时，滑轮组的机械效率会增大，故B不符合题意；
C．增大被提升物体的质量，在动滑轮、摩擦不变的情况下，即额外功不变的情况下，有用功增大了，所以机械效率就提高了，故C不符合题意；
D．在轴上加润滑油，减少摩擦，减少额外功，在有用功一定时，滑轮组的机械效率会增大，故D不符合题意。
19、C
【详解】A．定滑轮实质是等臂杠杆，动滑轮实质是动力臂为阻力臂二倍的杠杆，故A错误；
B．做功和热传递都能改变物体内能，且是等效的，做功的实质是能量的转化，热传递的实质是能量的转移，故B错误；
C．杠杆的定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒叫杠杆，故C正确；
D．内能是物体内部所有分子的分子动能和分子势能的总和，故D错误。
故选C。
20、C
【解析】A、热量是一个过程量，不能说含有多少热量，故A错误；B、内能大小与物体的运动速度无关，故B错误；C、做功和热传递都能改变内能，故C正确；D、一切物体在任何温度下都有内能，故D错误；故选：C。
点睛：（1）热量是一个过程量，不能说含有多少热量；（2）内能大小与物体的运动状态无关；（3）做功和热传递都能改变内能；（4）一切物体在任何温度下都有内能；
21、C
【解析】A．滑片P在最左端A时，小灯泡的电压是1.5V，滑到最右端B时，电源电压是6V，电阻丝的电阻是
4.5V/0.5A=9欧．
选项A错误；
B．小灯泡的最小功率为
P=UI=1.5V×0.5A=0.75W，
选项B错误；
C．电路的最大功率是
6V×1A=6W，
选项C正确；
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变小．选项D错误．
22、B
【详解】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；故B符合题意。
故选B。
23、D
【详解】A．电磁波由电台、电视台不断地向外传播，房间内的收音机、电视机不开，只是没有接收电磁波，但房间内依然存在电磁波，故A错误；
B．电磁波的传播不需要介质，能在真空中传播，故B错误；
C．电磁在真空中的传播速度约为3×108m/s，故C错误；
D．生活中的手机是利用电磁波来传递信息的，手机通过电磁波可以传递声音和图象，即说明电磁波不仅能传递声音信号，也能传递图象信号，故D正确。
故选D。
24、C
【解析】解答：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动下面灯泡与负极相连的导线，将负极与下面灯泡相连的导线改接左下电流表的负接线柱，导线3接错了，故C正确．
点睛：要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
25、D
【解析】灯泡的亮度是由灯泡的实际功率决定的，由题可知，当它们都正常发光时，它们的实际功率都是各自的额定功率，而三盏电灯的额定功率都为40W，因此三个灯泡一样亮。
26、B
【详解】白炽灯工作时，消耗的电能转化为内能和光能，比较灯的亮度就是比较在一定时间内消耗电能的多少，即实际电功率的大小，所以灯泡亮度取决于实际功率，与额定功率无关，与单独的电压或电流无关。
故选B。
27、A
【详解】A．节能灯的功率较小，一般在10W左右；故A符合题意；
B．电暖器的功率较大，一般在1000W左右；故B不符合题意；
C．电饭锅的功率一般在800W左右；故C不符合题意；
D．空调器是耗电较多的用电器，其功率一般在1000W以上，故D不符合题意。
故选A。
28、B
【详解】A．由甲图知，电阻R1与滑动变阻器串联，电流表测整个电路的电流，电压表测滑动变阻器两端的电压，由乙图知，电流等于0.6A时，滑动变阻器两的电压为6V，根据可得，此时滑动变阻器接入电路的阻值为
故A错误；
B．由乙图知，当滑动变阻器两端电压为0V时，此时滑片位于A端，变阻器被短路，电压表被短路，只有R1接入电路，R1两端的电压为电源电压，电流为0.9A，即
①
当滑动变阻器两端的电压为14V时，电路中的电流为0.2A，即
②
联立①②得
故B正确；
C．电压电源为
故C错误；
D．当滑片P位于A端时，电路中的电阻最小，电路中的电流最大，因电源电压不变，故此时电路中消耗的电功率最大，由可得
故D错误。
故选B。
29、D
【详解】ABD．由图可知，两电阻串联，电压表测定值电阻R0两端的电压，电流表测电路中的电流；逐渐增大光敏电阻上的光照强度，由题意可知光敏电阻R的阻值减小，则电路的总电阻变小，由欧姆定律I=可知，电路中的电流变大，即电流表示数变大；根据U=IR可知，定值电阻R0两端的电压变大，即电压表示数变大，故D符合题意，AB不符合题意；
C．电压表和电流表示数的比值等于定值电阻R0的阻值，则该比值保持不变，故C不符合题意。
30、D
【详解】A．由图知，R甲、R乙串联，电路中电流相等，通电时间相同，R甲、R乙吸收的热量相同，R甲、R乙的阻值不同，故该实验装置用于探究“电流和通电时间一定时，电热与电阻的关系”，故A不符合题意；
B．因为煤油的比热容较小，在吸收相同热量后，煤油的温度变化大，易于观察，故B不符合题意；
C．加热相同的时间，由于串联电路，电流相等，电阻越大，产生的热量越多，乙的电阻大，产生的热量多，故乙装置中温度计的示数上升得更高，故C不符合题意；
D．由图知，当滑片P向左移动时，滑动变阻器接入电路的电阻减小，整个电路的电流增大，在电阻，通过时间一定时，电流越大，电阻产生的热量越多，装置乙中温度计的示数上升得更高，故D符合题意。
故选D。
二、填空题（每空1分，共10题，20分）
31、2.2
【解析】如图中电压表作用0-3V量程，分度值为0.1V，读数为2.2V。
32、变大 半导体
【详解】[1]清洁车在水平路面上做匀速直线运动时，速度和高度不变，质量变大，则重力势能和动能均变大，机械能变大；
[2]LED灯是发光二极管，由半导体材料制成。
33、11.5 小于
【详解】[1]由图知道，电压表选用的量程是0～15V，分度值是0.5V，故电压表的读数是11.5V，即灯泡此时的实际电压是11.5V；
[2]由于汽车灯泡的额定电压是12V，而实际电压小于额定电压，所以灯泡的实际功率小于额定功率60W。
【点睛】
本题考查的是电压表的读数，对电表读数时要先确定其量程与分度值，然后再读数，同时还要知道额定电压下灯泡的实际功率和额定功率相等。
34、压缩 增加
【详解】[1][2]图中气门都关闭，活塞向上运动，该冲程是内燃机的压缩冲程；活塞上升时，压缩气缸内的气体做功，使气体的内能增加，温度升高。
35、4.6×107J 4.6×107J
【详解】Q放＝mq＝1kg×4.6×107J／kg＝4.6×107J．根据燃料热值的定义可知，剩余汽油的热值是不变的，故它的热值仍然为4.6×107J／kg．
36、0.5A；8V
【解析】试题分析：先根据电流表和电压表的连接特点判断出两个表分别是什么电表，再由欧姆定律计算．
电流表要串联使用，电压表要并联使用，乙表与L1并联，则乙表为电压表；
两个灯泡都亮，则甲表为电流表（若为电压表，则L1中无电流，不亮），且测L1中的电流，此时两个灯泡的关系为并联，由并联电路的电压特点知，两个灯泡得到的电压都为8V，所以甲的读数为L1中的电流I===0.5A，电压表的读数为8V．
故本题答案为：0.5A；8V．
考点：电流表的使用；电压表的使用；并联电路的电压规律；欧姆定律
点评：本题考查了电压表电流表的使用特点、并联电路的电压特点和欧姆定律的应用．解题的关键是先判断出两个电表是什么电表．
37、A 增大
【详解】(1)[1]家庭电路的火线要先接开关，才能再接用电器，从图中可以看到，导线A连接家庭电路的火线；
(2)[2]在天暗时自动点亮，这时光线变弱了，同时电磁铁的磁性变弱，照明灯的电路接通，这意味着电磁铁所在的电路电流变弱，电路的总电阻变大，滑动变阻器接入电路的电阻阻值大小不变时，光敏电阻阻值是变大的，即光敏电阻阻值大小应随光照强度的减小而增大；
(3)[3]当滑片P在a端时，电路中的电阻最大，电流最小，从图中可以看到，这个电流大小是0.1A，可得到关系式
当滑片P在b端时，电压表的示数是12V，这也是电源电压的大小，即，可求得
这也是滑动变阻器的最大阻值。
38、热值大 2.1×107 37.5
【详解】[1]火箭使用的燃料主要是液态氢，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
[2]0.15kg氢完全燃烧释放出的热量：
；
[3]水吸收的热量：
，
由得水的质量为：
。
39、变小 变小 不变
【详解】当闭合S1、S2，R1被短路，电压表测量R2两端的电压；再断开S2，R1被串连接入电路，电路中总电阻变大，电源电压不变，电路中电流变小，电压表仍测量R2两端的电压，其示数也减小；两次均测量R2两端的电压，对同一电阻，通过的电流与加在两端的电压成正比，所以电压表的示数与电流表的示数的比值不变．
40、8.4×106 20
【分析】知道液化气的质量和热值，根据求出每瓶液化气全部完全燃烧放出的热量；根据求出水吸收的热量，标准大气压下水的沸点为100℃，根据 求出水的初温。
【详解】[1]0.2kg的液化气全部完全燃烧放出的热量：
；
[2]由可得，水吸收的热量：
，
由可得，水升高的温度为：
，
标准大气压下水的沸点为100℃，要把这些水加热至沸腾，则水的初温至少为：
100℃−80℃=20℃。
三、实验题（每空1分，共2题，15分）
41、
【解析】由图知，大部分电路已连接，只需要将电压表与灯泡并联即可，由于灯泡的额定电压为，则电压表选择量程；
滑片向右移时灯泡亮度变亮，说明滑动变阻器接入电路阻值变小，则使滑动变阻器的右下接线柱与灯泡的左接线柱相连，如下图所示：
根据图乙可知，电流表的量程为，分度值为，示数为；
由可知，小灯泡的阻值：。
由图可知：电阻与灯泡并联，电流表测量干路电流，电流表测量灯泡的电流；
由并联电路的特点知，流过定值电阻的电流，
由可知，电源电压；
灯泡电阻。
42、D B
【详解】(1)[1]ABC．物理中的可探究问题是指一个量与另一个量的关系的探究问题，ABC都是单独量，不具有探究性，故ABC不符合题意；
D．可以探究电流产生的磁场方向跟电流方向之间的关系，故D符合题意。
(2)[2]地磁的南极在地理北极的附近故在用安培定则判定环形电流的方向时右手的拇指必需指向南方；而根据安培定则拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西，故选B。
四、计算题（每题10分，共2题，20分）
43、 (1) 88Ω；(2) 1.25A；(3) 3.696×105J，420s。
【详解】(1)当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由可知，总功率最大，所以此状态为高温档；当开关S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大，由可知，总功率最小，此时为低温档；当S2接A，S1闭合时，R2被短路，只有电阻R1接入电路，养生壶处于中温档。由可知：
。
(2)由得，养生壶在低温档工作时电路中的电流为：
。
(3)由可得，水的质量：
，
水吸收的热量：
，
由和得，烧开一壶水需要的时间为：
。
答：(1)电阻R1的阻值是88Ω；
(2)养生壶处于低温档工作时电流为1.25A；
(3)水吸收的热量为3.696×105J，烧开一壶水需要的时间为420s。
44、 (1)80 Ω；(2)2.298× 105 J；(3)200V
【详解】(1)由图乙可知，加热功率为605W，额定电压为220V，电热丝电阻：
R==80Ω；
(2)由表中数据可知，豆浆机正常工作做一次，打浆（电动机工作）时间为：
t1=1min+5min-4min=2min；
加热时间为：
t2=t总-t1=8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功：
W=W1+W2=P1t1+P2t2=100W×2×60s+605W×6×60s=2.298×105J；
(3)转盘转了50转，电流做的功：
W=kW•h=0.025kW•h=9×104J，
豆浆机加热时的实际功率：
P实==500W；
他家里电路的实际电压：
U′==200V。
答：(1) 豆浆机正常工作时，电热丝电阻是80Ω；
(2)豆浆机正常工作做一次豆浆，电流做功2.298×105J；
(3)他家里电路的实际电压是200V。
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆并加热
加热
粉碎打浆并加热
加热
相关试卷
天津市津南区名校2023-2024学年九年级物理第一学期期末经典试题含答案： 这是一份天津市津南区名校2023-2024学年九年级物理第一学期期末经典试题含答案，共8页。
天津市大港区名校2023-2024学年物理九年级第一学期期末经典模拟试题含答案： 这是一份天津市大港区名校2023-2024学年物理九年级第一学期期末经典模拟试题含答案，共14页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
2023-2024学年江苏省物理九年级第一学期期末经典模拟试题： 这是一份2023-2024学年江苏省物理九年级第一学期期末经典模拟试题，共24页。试卷主要包含了考生要认真填写考场号和座位序号，在国际单位制中，电功的单位是等内容，欢迎下载使用。
