中职物理高教版（2021）电工电子类第六节 学生实验：探究并测量电源电动势和内阻评优课备课ppt课件

这是一份中职物理高教版（2021）电工电子类第六节 学生实验：探究并测量电源电动势和内阻评优课备课ppt课件，共19页。PPT课件主要包含了主要内容，任务与目标，设计与论证，Ｕ路端电压，代数法，ＵE-Ｉr，I总电流，U1E-I1r，U2E-I2r，图象法等内容，欢迎下载使用。

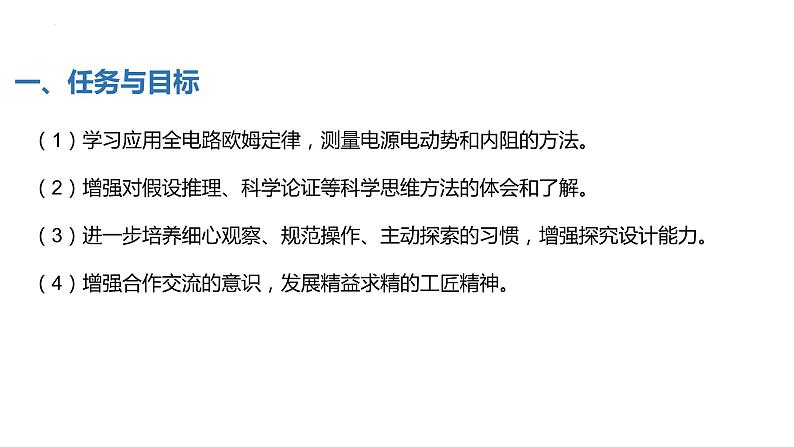

（1）学习应用全电路欧姆定律，测量电源电动势和内阻的方法。（2）增强对假设推理、科学论证等科学思维方法的体会和了解。（3）进一步培养细心观察、规范操作、主动探索的习惯，增强探究设计能力。（4）增强合作交流的意识，发展精益求精的工匠精神。

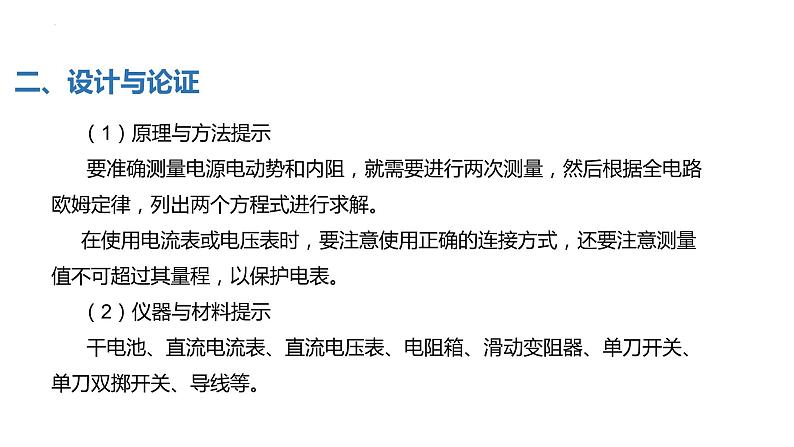

（1）原理与方法提示 要准确测量电源电动势和内阻，就需要进行两次测量，然后根据全电路欧姆定律，列出两个方程式进行求解。在使用电流表或电压表时，要注意使用正确的连接方式，还要注意测量值不可超过其量程，以保护电表。（2）仪器与材料提示 干电池、直流电流表、直流电压表、电阻箱、滑动变阻器、单刀开关、单刀双掷开关、导线等。
外接法内阻测量相对误差太大，
（1）各学习小组共同设计实验电路，画出电路图。（2）各学习小组共同设计记录数据的实验表格。（3）挑选实验仪器和材料等。（4）设计实验步骤并实验。 （5）将取得的实验数据填入实验表格。（6）整理实验仪器，将其恢复初始位置，摆放整齐，打扫卫生。
测干电池的电动势和内阻，应选用旧电池，
旧电池的内阻较大，电压表示数变化明显

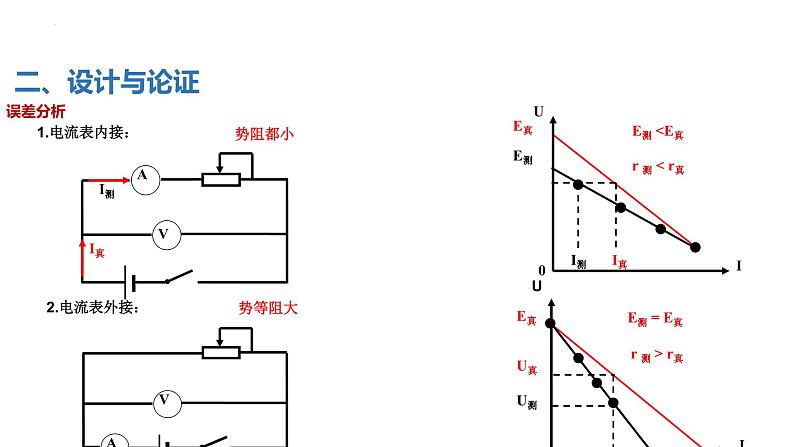

用电压表和电流表测电池的电动势和内阻，应选用安培表的内接法.如只测电动势，可用外接法。
U=0时的电流才是短路电流
根据图象求E、r误差较小
特别要注意有时候图像的纵坐标的起始点不是0，求内阻的一般式应该是r=|ΔU/ΔI |。
本组设计的方案是否测量出了干电池的电动势和内阻？是否达到了预期的目标？
本学习小组干电池的电动势为 V，内阻为 Ω。 与其他学习小组的同学交流，请老师评价。
（1）与同学讨论，本实验所提供的电阻箱与滑动变阻器有什么不同？用哪一个进行实验更便捷？（2）与同学和老师交流，统计全班总共设计出多少种实验方案？最简单的方案是怎样的？哪一种实验方案测得的结果更加准确？（3）通过本实验，你有什么收获？写一个实验小报告。
