湖南省浏阳市2022-2023学年上学期九年级物理期末试卷

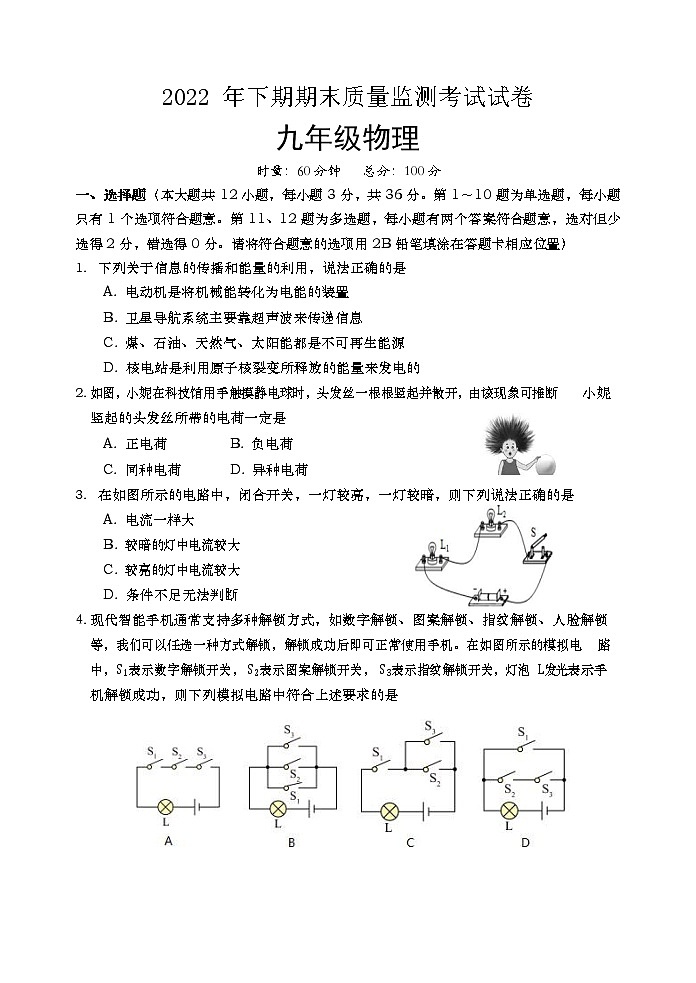

2022 年下期期末质量监测考试试卷

九年级物理

时量：60 分钟 总分：100 分

一、选择题（本大题共 12 小题，每小题 3 分，共 36 分。第 1～10 题为单选题，每小题只有 1 个选项符合题意。第 11、12 题为多选题，每小题有两个答案符合题意，选对但少选得 2 分，错选得 0 分。请将符合题意的选项用 2B 铅笔填涂在答题卡相应位置）

1. 下列关于信息的传播和能量的利用，说法正确的是
   1. 电动机是将机械能转化为电能的装置
   2. 卫星导航系统主要靠超声波来传递信息
   3. 煤、石油、天然气、太阳能都是不可再生能源
   4. 核电站是利用原子核裂变所释放的能量来发电的
2. 如图，小妮在科技馆用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断小妮竖起的头发丝所带的电荷一定是
   1. 正电荷 B. 负电荷

C. 同种电荷 D. 异种电荷

3. 在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是
   1. 电流一样大
   2. 较暗的灯中电流较大
   3. 较亮的灯中电流较大
   4. 条件不足无法判断
4. 现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在如图所示的模拟电    路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光 表示手机解锁成功，则下列模拟电路中符合上述要求的是

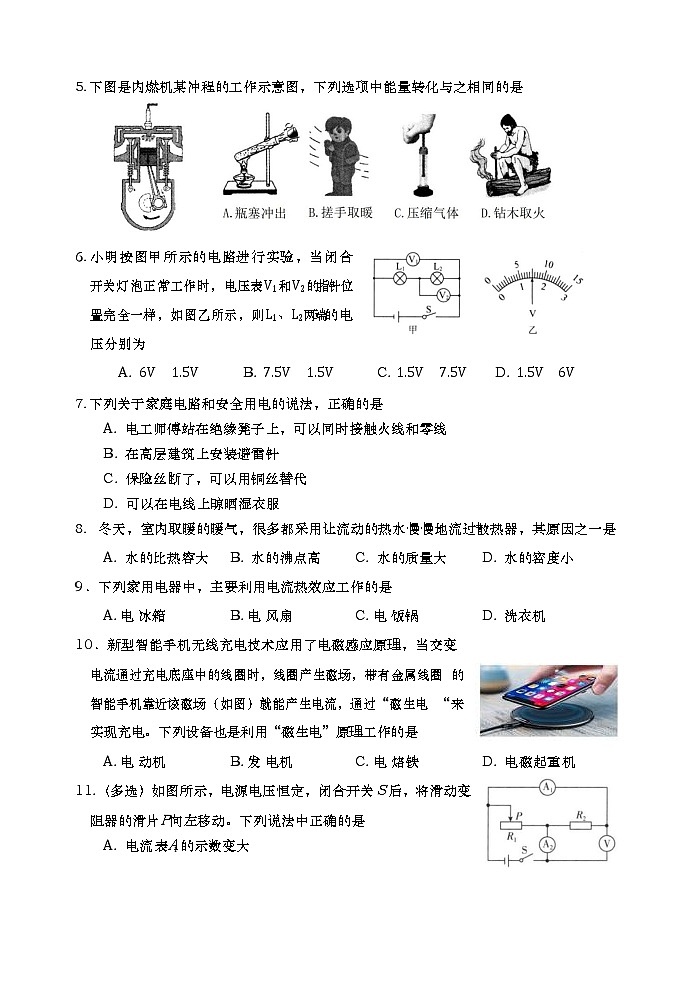

5.

   下图是内燃机某冲程的工作示意图，下列选项中能量转化与之相同的是
6. 小明按图甲所示的电路进行实验，当闭合开关灯泡正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1、L2两端的电压分别为

A. 6V 1.5V B. 7.5V 1.5V C. 1.5V 7.5V D. 1.5V 6V

7. 下列关于家庭电路和安全用电的说法，正确的是
   1. 电工师傅站在绝缘凳子上，可以同时接触火线和零线
   2. 在高层建筑上安装避雷针
   3. 保险丝断了，可以用铜丝替代
   4. 可以在电线上晾晒湿衣服
8. 冬天，室内取暖的暖气，很多都采用让流动的热水慢慢地流过散热器，其原因之一是
   1. 水的比热容大 B. 水的沸点高 C. 水的质量大 D. 水的密度小9．下列家用电器中，主要利用电流热效应工作的是

A. 电 冰箱 B. 电 风扇 C. 电 饭锅 D. 洗衣机10．新型智能手机无线充电技术应用了电磁感应原理，当交变

电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈  的智能手机靠近该磁场（如图）就能产生电流，通过“磁生电  “来实现充电。下列设备也是利用“磁生电”原理工作的是

A. 电 动机 B. 发 电机 C. 电 烙铁 D. 电磁起重机11.（多选）如图所示，电源电压恒定，闭合开关S 后，将滑动变

阻器的滑片P向左移动。下列说法中正确的是

1. 电流表A1 的示数变大

2. 电压表V的示数不变
3. 电流表A2 与A1 的示数之差不变
4. 电压表V与电流表A2 的示数之比变大

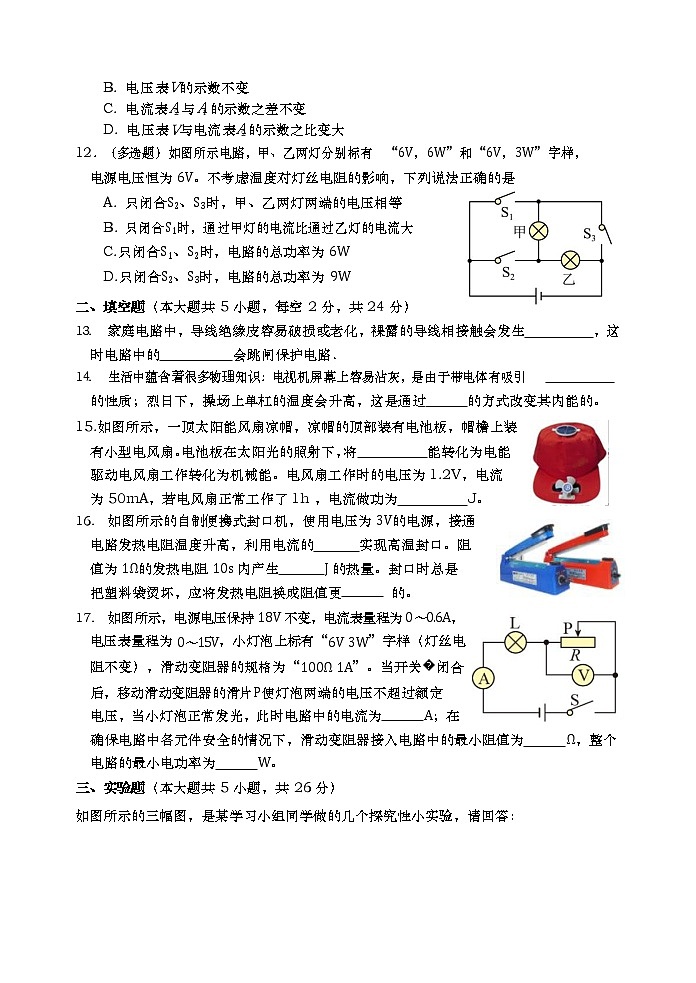

12．（多选题）如图所示电路，甲、乙两灯分别标有“6V，6W”和“6V，3W”字样，    电源电压恒为 6V。不考虑温度对灯丝电阻的影响，下列说法正确的是

1. 只闭合S2、S3时，甲、乙两灯两端的电压相等
2. 只闭合S1时，通过甲灯的电流比通过乙灯的电流大   C.只闭合S1、S2时，电路的总功率为 6W

D.只闭合S2、S3时，电路的总功率为 9W

二、填空题（本大题共 5 小题，每空 2 分，共 24 分）

13.    家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生            ，这时电路中的               会跳闸保护电路．
14. 生活中蕴含着很多物理知识：电视机屏幕上容易沾灰，是由于带电体有吸引

的性质；烈日下，操场上单杠的温度会升高，这是通过     的方式改变其内能的。15.如图所示，一顶太阳能风扇凉帽，凉帽的顶部装有电池板，帽檐上装

有小型电风扇。电池板在太阳光的照射下，将       能转化为电能

驱动电风扇工作转化为机械能。电风扇工作时的电压为 1.2V，电流为 50mA，若电风扇正常工作了 1h ，电流做功为               J。

16. 如图所示的自制便携式封口机，使用电压为 3V的电源，接通

电路发热电阻温度升高，利用电流的      实现高温封口。阻值为 1Ω的发热电阻 10s 内产生               J 的热量。封口时总是

把塑料袋烫坏，应将发热电阻换成阻值更 的。

17.    如图所示，电源电压保持 18V 不变，电流表量程为 0～0.6A， 电压表量程为 0～15V，小灯泡上标有“6V 3W”字样（灯丝电阻不变），滑动变阻器的规格为“100Ω 1A”。当开关�闭合后，移动滑动变阻器的滑片P使灯泡两端的电压不超过额定

电压，当小灯泡正常发光，此时电路中的电流为 A；在

确保电路中各元件安全的情况下，滑动变阻器接入电路中的最小阻值为     Ω，整个电路的最小电功率为               W。

三、实验题（本大题共 5 小题，共 26 分）

如图所示的三幅图，是某学习小组同学做的几个探究性小实验，请回答：

18.    甲图：分别在冷水和热水中同时注入一滴墨水，5 秒后的现象如图甲所示，该现象说明               越高，分子热运动越快；
19.    乙图：用手把活塞迅速压下去，厚玻璃筒内空气的内能     ，温度升高，达到棉花的着火点，玻璃筒内棉花着火；
20. 小海和小梅一起做“探究并联电路中电流的规律”实验。

（1）  连接电路时，开关要         。

（2）  为了防止个别偶然因素的影响，他们改变一个支路的灯泡重做实验把电流表分别接到电路中的A、B、C处，测出通过它们的电流，填入下表。

可以得出的结论：并联电路中，干路电流等于                     。21．在探究“影响电磁铁磁性强弱的因素”实验中，小明制

成简易电磁铁甲、乙，连接成如图所示的电路。实验中通 过观察电磁铁吸引大头针数目的多少来判断电磁铁磁性的强  弱，当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头  针的个数               ；图中               的磁性强，说明电流一定时，

线圈     ，电磁铁磁性越强。根据安培定则，电磁铁乙通电后上端为   极 。 22．如图甲所示是某兴趣小组“测量小灯泡电功率”的实验电路，电源电压恒为 4.5V，

小灯泡的额定电压是 2.5V，灯泡正常发光时的电阻约为 9Ω，电流表(0～0.6A、0～3A)、电压表(0～3V、0～15V)各有两个量程。

（1）  闭合开关前，发现电流表指针偏转如图乙所示，出现这种情况的原因是     ；

（2）  解决（1）中问题并检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无   示数，电压表的示数接近电源电压，分析故障的原因可能是               ；

（3）  排除故障后继续实验，测量数据如表所示：

小灯泡正常工作时的电流表的指针指示如图丙所示为     A，则小灯泡的额定功率为               W；

（4）  为了完成上述所有实验数据，兴趣小组所使用的滑动变阻器的最大阻值至少是

     Ω。

四、综合应用题（本大题共 2 小题，共 14 分，试题见答题卡）

23.    如图是一款家庭常用的电热水壶，该电水壶的额定电压为 220V，额定功率为1500W，现用此电热水壶将 500g 初温为 20℃的水加热到 100℃，所用时间为 3min。[C 水= 4.2 ×

103J/(kg ⋅ ℃)] 求 ：

（1）  水吸收的热量；

（2）  加热过程中电热水壶消耗的电能；

（3）  电热水壶的效率。

24.    如图所示的电路图，R1 是阻值为 20Ω的定值电阻，R2 为滑动变阻器，其上标有“80 Ω 3A”的字样，两电流表量程均为 0-3A，灯泡上标有“6V 3W”的字样。当只闭合开关S时，灯泡恰好正常工作，求：（不考虑温度对灯丝电阻的影响）

（1）  灯泡正常工作时的电阻。

（2）  电源电压。

（3）  开关S、S1、S2 均闭合时，在保证电路安全的情况下，R2 所消耗电功率的变化范围。
