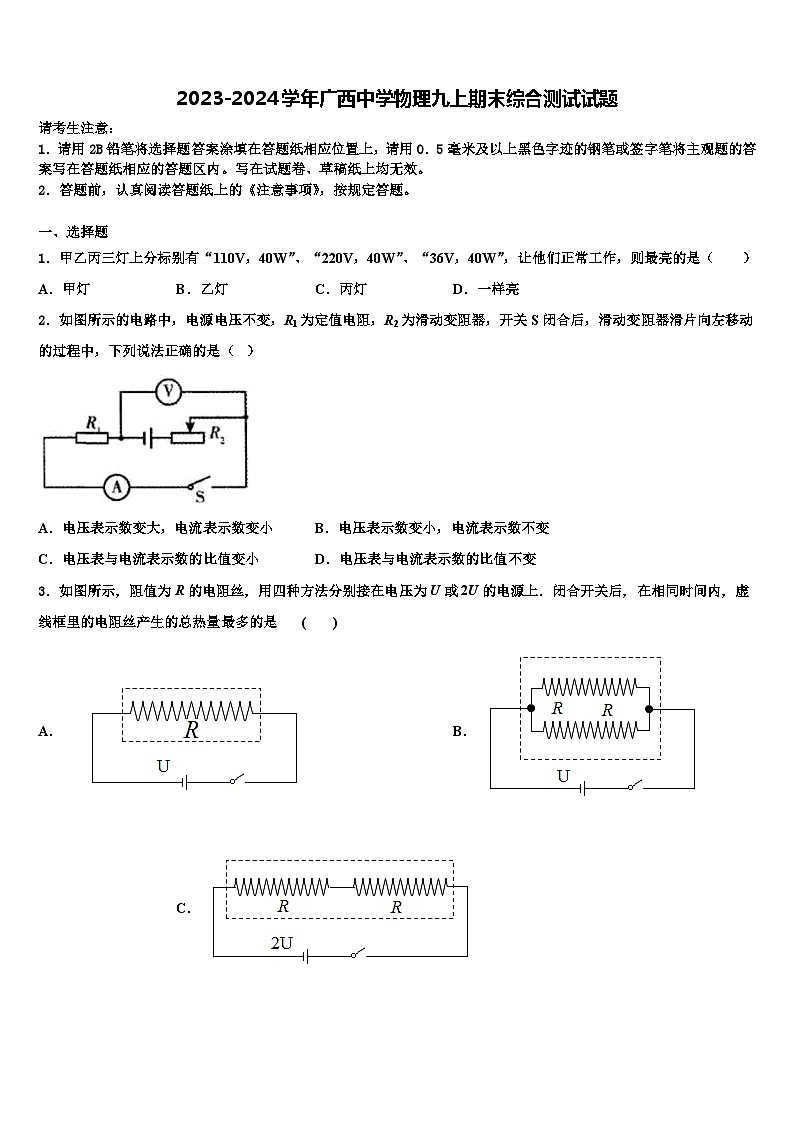

2023-2024学年广西中学物理九上期末综合测试试题

这是一份2023-2024学年广西中学物理九上期末综合测试试题，共15页。试卷主要包含了下列做法不符合安全用电原则的是等内容，欢迎下载使用。

1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题
1．甲乙丙三灯上分标别有“110V，40W”、“220V，40W”、“36V，40W”，让他们正常工作，则最亮的是（ ）
A．甲灯B．乙灯C．丙灯D．一样亮
2．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，开关S闭合后，滑动变阻器滑片向左移动的过程中，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变
C．电压表与电流表示数的比值变小D．电压表与电流表示数的比值不变
3．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内，虚线框里的电阻丝产生的总热量最多的是 ( )
A．B．C．D．
4．如图是小刚测量未知电阻RX的实验电路，电源两端电压不变且未知，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S1断开时，电压表的示数为U1；当开关S、S1闭合、S1断开时，电压表的示数为U1．则下列四个选项中，RX的表达式正确的是
A．Rx＝R0B．Rx＝R0
C．Rx＝R0D．Rx＝R0

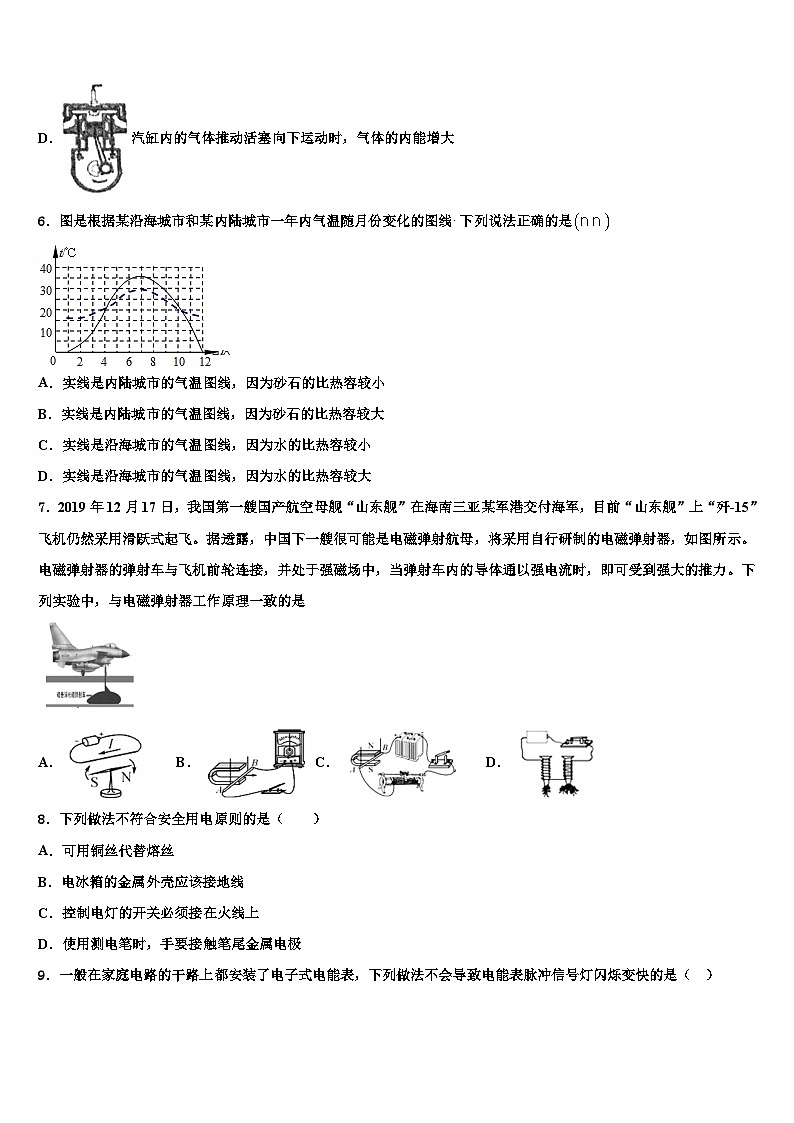

5．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．厚玻璃内的空气被压缩时，空气的内能减少
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大
6．图是根据某沿海城市和某内陆城市一年内气温随月份变化的图线下列说法正确的是
A．实线是内陆城市的气温图线，因为砂石的比热容较小
B．实线是内陆城市的气温图线，因为砂石的比热容较大
C．实线是沿海城市的气温图线，因为水的比热容较小
D．实线是沿海城市的气温图线，因为水的比热容较大
7．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是
A．B．C．D．
8．下列做法不符合安全用电原则的是（ ）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极
9．一般在家庭电路的干路上都安装了电子式电能表，下列做法不会导致电能表脉冲信号灯闪烁变快的是（ ）
A．客厅再多打开一组电灯
B．把在播放音乐的音响音量调大
C．将电磁炉的发热功率调高
D．用遥控关掉正在工作的电视
10．2016年9月，一群蜜蜂飞入新北区一处民宅，民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，下列现象中，与此原理相同的是（ ）
A．煮稀饭时米粒在水中翻滚
B．用鼻子鉴别醋和酱油
C．固体、液体很难压缩
D．两个铅柱压紧后粘在一起
11．新能源公交车前、后两门相当于电路开关，任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是
A．B．
C．D．
12．如图所示的用电器中，利用电流的热效应工作的是
A．手机
B．电水壶
C．平板电视
D．笔记本电脑
二、填空题
13．如图所示，用一节干电池、一根导线和一块强磁铁，就可自制一个最简易的电动机．导线会转动是由于磁场对通电导线有_____的作用．若要改变导线的转动方向，可进行的操作是_____．
14．如图所示的装置，其中一个瓶子装有密度比空气大的红棕色二氧化氮气体，另一个装有空气。演示气体扩散现象时应该把装有二氧化氮气体的瓶子放在_____（选填“上”或“下”）方；将50ml的水与50ml的酒精混合，所得液体总体积小于100ml的现象表明_____；摩擦生热中“热”的含义是_____（选填“热量”、“温度”或“内能”）；某物体具有的动能为aJ，重力势能为cJ，弹性势能为dJ，内能为eJ，分子总动能为bJ，则它的机械能是_____，分子的总势能是_____。
15．标有“2.5V，0.3A”的甲灯和标有“3.8V，0.3A”的乙灯串联(两灯的电阻不变)，接在3V的电源上，在相同的时间内消耗电能多的是（____）灯；若将它们并联接在3V的电源上(灯完好)，（____）灯更亮(均选填“甲”或“乙”)。
16．2017年4月22日12时23分，天舟一号与天宫二号顺利完成自动交会对接．这是天舟一号与天宫二号进行的首次自动交会对接，也是我国自主研制的货运飞船与空间实验室的首次交会对接．天舟一号在太空与正绕地球运行天宫二号的对接，以____为参照物，天宫二号是运动的；以____为参照物，天宫二号是静止的．
三、实验题
17．（8分）在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请根据要求完成下列任务：
(1)请根据要求，以笔画线代替导线，完成电路连接（连线不得交叉）。（____）
(2)实验时，电流表A1、A2的示数如图所示，通过L1的电流为_______A；若不计实验误差，请用带箭头细线在图中标出此时电流表A3的指针位置。（____）
18．（8分）某同学利用图甲所示的电路测量小灯泡电功率。已知待测小灯泡的额定电压为3.8V，滑动变阻器的规格“20Ω 1.5A”
(1)请画出与图甲相应的电路图__。
(2)当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定电功率是_________W。
(3)接下来，将滑动变阻器的滑片移到最左端，发现电压表和电流表的示数分别为1.2V和0.16A，此时电源两端的电压是__V，小灯泡和滑动变阻器消耗的功率之比是___。
19．（8分）小明利用如图所示装置测量动滑轮的机械效率。实验数据如下表：
(1)小明测量动滑轮的机械效率的实验原理是________；实验时，小明应竖直向上______拉动弹簧测力计，使挂在动滑轮下面的钩码缓缓上升。
(2)第②次实验时，测得动滑轮的机械效率约为_______。
(3)小明同学在读弹簧测力计示数时，为便于读数将测力计静止，则他读出的拉力F大小将_____(选填“大于”“小于”或“等于”)测力计运动中的读数。这样得出的机械效率与实际值相比______(选填“偏小”“偏大”或“相等”)。
(4)分析表中数据可知，对于同一动滑轮，所提升钩码的重力增大，机械效率将__________；提升相同重力的钩码时，动滑轮的重力增大，其机械效率将______________。(均选填“增大”“减小”或“不变”)
(5)分析表中数据可知，，可能的原因是__________。
四、作图题
20．（8分）如图所示，根据安全用电的原则，分别把电水壶的3条接线连接到插头上。
（______）
21．（8分）图乙、中小磁针处于静止状态，请标出小磁针的S极和A点的磁感线方向。
（____）
五、计算题
22．（10分）随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气．小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里装入2kg温度为20℃的水，大火加热直至沸腾。又在物理书中查到天然气热值为8×107J/m3。[气压为1标准大气压；c水=4.2×103J/(kg•℃)]
（1）烧开这壶水，水需要吸收多少热量？
（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m3的天然气？
23．（12分）小聪家购买了一台“太阳帆”牌太阳能热水器，他看到这款热水器的参数如下：
(1)假设太阳光的日照强度为3×106J/（m2·h）（日照强度表示每平方米面积上1h得到的太阳光的能量）。若每天接收太阳能的时间以8.4h计算，热水器能把接收到的太阳能的50%转变成水的内能。请问：正常光照下一天内该热水器能让初温为20℃的满箱水温度升高多少摄氏度？（水的比热容为c＝4.2×103J/（kg·℃），太阳能可以用符号E表示）
(2)如果换用一台标有“220V 1500W”的电热水器在额定电压下工作，把同样的一箱水加热升高相同的温度需要5h，则电热水器的加热效率多大？
参考答案
一、选择题
1、D
【详解】根据题意知道，灯泡正常发光时的功率和额定功率相等，所以，三灯泡正常发光时，它们的实际功率相等，又因为灯泡的亮暗取决于实际功率的大小，所以正常工作时，三灯泡一样亮。
故选D。
2、D
【详解】分析电路图可知电阻、串联，电流表测回路电流，电压表测量两端电压，开关S闭合后，滑动变阻器滑片向左移动的过程中，回路中总电阻变小，故电流增大，电流表示数变大，电阻两端电压增大，电压表示数增大，电压表与电流表示数的比值在数值上等于定值电阻的阻值，说明该比值不变。故D正确，ABC错误。
故选D。
3、D
【分析】根据电阻的串并联比较各选项中电阻的大小，根据Q放=t得出它们在相同的时间内放出热量的关系。
【详解】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为
Q放=W=t
所以在相同的时间内放出的热量最多的是D选项。
故选D。
4、B
【详解】由电路图可知，当开关S、S1闭合，开关S1断开时，R2与Rx串联，电压表测电源两端的电压，即电源电压U＝U1，
当开关S、S1闭合、S1断开时，R2与Rx串联，电压表测Rx两端的电压，即Ux＝U1，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣Ux＝U1﹣U1，
因串联电路中各处的电流相等，
所以，电路中的电流：
I＝=，即：=，
解得：Rx＝R2．
故选B．
5、C
【分析】（1）根据温度与内能的关系和做功可以改变物体的内能角度分析解答问题．
（2）做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小．
【详解】甲图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A错误；乙图中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故B错误；丙图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，故C正确；丁图中汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气缸内气体的内能减少，故D错误；应选C．
【点睛】
本题考查的是做功改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小．
6、A
【解析】由一年的气温变化曲线得出，实线所示的城市最高、最低气温差比虚线所示的城市的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以实线表示的是内陆城市的年气温变化曲线，虚线表示的是沿海城市的年气温变化曲线．
故选A．
7、C
【详解】由题可知电磁弹射器工作原理：通电导体在磁场中受到力的作用。
A．奥斯特实验，通电导线周围存在磁场,磁场方向与电流方向有关，不符合题意；
B．闭合电路中部分导体切割磁感线产生感应电流，发电机原理，不符合题意；
C．通电导线在磁场中受到力的作用，电动机原理，符合题意，
D．通电螺线管磁性与匝数有关，不符合题意。
8、A
【详解】A．当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故A不符合安全用电原则；
B．家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故B符合安全用电原则；
C．开关接在火线上，更换灯泡时才能更安全，故C符合安全用电原则；
D．使用测电笔时，手要与笔尾金属体接触，故D符合安全用电原则。
故选A。
9、D
【详解】导致电能表脉冲信号灯闪烁变快，证明家庭电路中相同时间内电能消耗越多，客厅再多打开一组电灯、把在播放音乐的音响音量调大、将电磁炉的发热功率调高都会在相同时间内增加电能消耗，而用遥控关掉正在工作的电视，相同时间内消耗的电能将减小，所以说用遥控关掉正在工作的电视不会导致电能表脉冲信号灯闪烁变快，故选D。
10、B
【分析】（1）物体发生的位置的改变叫机械运动，注意机械运动不是分子运动；
（2）两个相互接触的物体的分子彼此进入对方的现象叫扩散，扩散现象是分子运动的结果，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现；我们能够闻到醋和酱油的气味是因为醋和酱油分子扩散到空气中，扩散现象说明了构成物体的分子在不停地做无规则运动；
（3）固体、液体很难压缩说明分子间存在着相互作用的斥力；
（4）两个铅柱压紧后粘在一起说明分子间存在着相互作用的引力．
【详解】民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，是蜂蜜的芳香分子的无规则运动吸引了蜜蜂，是扩散现象；
A. 煮稀饭时，看到锅中米粒翻滚，不是扩散现象，故A不符合题意；
B. 鼻子可以闻到醋和酱油的气味，是因为醋和酱油分子运动到了空气中，是扩散现象，故B符合题意；C. 固体和液体很难被压缩，因为分子间有斥力，故C不符合题意；
D. 两个铅柱压紧后能粘在一起，说明分子之间存在引力，故D不符合题意．
【点睛】
本题主要考查学生对扩散现象的认识、分子运动和机械运动区别的了解和掌握，以及分子间的相互作用力，是一道基础题．
11、A
【详解】因为电动机要由前、后两门(电路开关)关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有选项A，故选A。
12、B
【详解】手机、电视、电脑主要将电能转化为光能和声能，只有电水壶是把电能转化为内能，是利用电流的热效应，故B正确．
二、填空题
13、力 将电池正负极对调（或将磁铁的N、S极对调）
【详解】导线会转动是由于磁场对通电导线有力的作用，若要改变导线的转动方向，可以改变电流方向或磁场方向，因此可以进行的操作是将电池正负极对调或将磁铁的N、S极对调．
14、下 分子间存在间隙 内能 （a+c+d）J （e﹣b）J
【详解】[1]红棕色的二氧化氮气体比空气的密度大，因此必须放在下面的瓶子中，避免由于受重力作用使气体向下落，分不清是重力作用还是扩散，将两个瓶口对在一起，二氧化氮气体分子会向空气中运动，所以下面瓶内的气体颜色会变淡，上瓶内的气体颜色会变红，最终颜色变均匀；
[2]水和酒精充分混合后，总体积减小，说明分子间存在间隙，水分子和酒精分子互相进入对方的空隙中；
[3]摩擦生热是通过克服摩擦做功，使物体的内能增加，所以这里的“热”指内能；
[4]机械能是物体动能和势能的综合，由题意知，物体的机械能为（a+c+d）J；
[5]因为内能包括分子动能和分子势能，所以分子的总势能为（e﹣b）J。
15、乙 甲
【详解】[1]设甲灯电阻为，则有
设乙灯电阻为，同理有
两灯串联时，电流相同，由 可知，即在相同的时间内消耗电能多的是乙灯；
[2]两灯并联时，电压相同，由，可知，即在相同的时间内消耗电能多的是甲灯。
16、地球 天舟一号
【解析】天舟一号在太空与正绕地球运行的天宫二号对接，以地球为参照物，天宫二号的位置不断发生改变，所以，天宫二号是运动的；以天舟一号为参照物，天宫二号的位置没有发生改变，此时天宫二号是静止的．
三、实验题
17、 0.3
【详解】(1)[1]根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路；结合后文可知，A1、A2选用小量程， A3选用大量程；实物电路的连接如图（见答案）所示。
(2)[2][3]电流表A1的量程为0∼0.6A，分度值为0.02A，此时示数为0.3A，故通过L1的电流为0.3A；A2的量程为0∼0.6A，分度值为0.02A，此时A2的示数为0.5A；并联电路中，干路电流等于各支路电流之和，则A3的示数为0.3A+0.5A=0.8A，电流表A3的指针位置如图（见答案）所示。
18、 1.14 4.4 3:8
【详解】(1)[1]由图甲可知，灯泡、电流表和滑动变阻器串联在电路中，电压表并联在灯泡两端，由此画出电路图如图所示：
(2)[2]由图乙可知，电流表使用的是0-0.6A量程，分度值为0.02A，由图乙知，灯泡两端电压3.8V时通过它的电流为0.3A，所以灯泡的额定功率：
P=UI=3.8V×0.3A=1.14W；
(3)[3]将滑动变阻器的滑片移到最左端时，变阻器连入阻值为其最大值20Ω，电压表和电流表的小数分别为1.2V和0.16A，由串联电路特点和欧姆定律可得电源两端的电压：
U=UL+U滑=1.2V+0.16A×20Ω=4.4V；
[4]灯泡与变阻器的功率比：
。
19、 匀速 90.9% 小于 偏大 增大 减小 绳与滑轮间有摩擦，滑轮的转轴处有摩擦，绳子有重力，有空气阻力等
【解析】(1)[1]根据，通过测量钩码重力G、钩码上升高度h、绳的拉力F、绳端移动距离s，即可计算滑轮组的机械效率，所以测量动滑轮的机械效率的实验原理是；
[2]在实验中，为了正确测出拉力的大小，应竖直向上匀速拉动弹簧测力计且在拉动过程中读数；
(2)[3]由表中实验数据可知，第②次实验时，动滑轮的机械效率：
=≈90.9%；
(3)[4][5]当弹簧测力计静止时，绳子和滑轮之间没有摩擦力，拉力示数会变小，有用功在总功中占的比例增大，滑轮组的机械效率偏大；
(4)[6]由表中实验序号为①②的实验数据可知，对于同一动滑轮，所提升钩码的重力增大，机械效率将增大；
[7]由表中实验序号为②③的实验数据可知，提升相同重力的钩码时，动滑轮的重力增大，其机械效率将减小；
(5)[8]由于滑轮与轮轴间存在摩擦、缠绕滑轮组的绳子有重力等，因此。
四、作图题
20、
【详解】为了安全开关要接在火线上，外壳要接地，如图
21、
【解析】已知螺线管的右端为S极，左端为N极，根据异名磁极相互吸引，可知小磁针的右端为N极，左端为S极；在磁体的周围，磁感线从N极发出，回到S极，所以A点的磁感线方向向左，如下图所示：
五、计算题
22、（1）6.72×105J；（2）2.1×10-2m3
【详解】(1)由题意知：水的质量为m=2kg，初温t0=20℃，末温t=100℃，c水＝4.2×103J/(kg·℃)，则
Q吸=cm(t-t0)=4.2×103J/(kg·℃)×2kg×(100℃－20℃)=6.72×105J
(2)由题意知：天然气炉具的效率η=40%，天然气热值q=8×107J/m3，Q吸=6.72×105J，Q=Vq，则
解得
V=2.1×10-2m3。
23、 (1)50℃；(2)93.3%
【详解】(1)太阳能热水器8.4h接收的太阳能
E＝3×l06J/( m2·h)×2.0m2×8.4h＝5.04×107J
水吸收的热量为
Q吸＝Eη＝5.04×107J×50%＝2.52×107J
水箱中水的质量为
m＝ρV＝1×l03kg/m3×120×10-3m3＝120kg
水温升高值
(2)水吸收的热量
Q吸＝2.52×107J
电热水器消耗的电能
W电＝Pt＝1500W×5×3600s＝2.7×107J
电热水器的效率为
答：(1)正常光照下一天内该热水器能让初温为20℃的满箱水温度升高50℃；
(2)电热水器的加热效率为93.3%。
序号
动滑轮重
钩码重力
钩码上升高度
绳的拉力
绳端移动距离s/m
机械效率
①
0.1
1
0.1
0.6
0.2
83.3%
②
0.1
2
0.1
1.1
0.2
③
0.2
2
0.1
1.2
0.2
83.3%
真空管直径×长度（mm）
70×1800
规格（支管）
15
外形尺寸（mm）
1840×1597×1765
保温层（mm）
60
水箱容量（L）
120
采光面积（m2）
2.0
