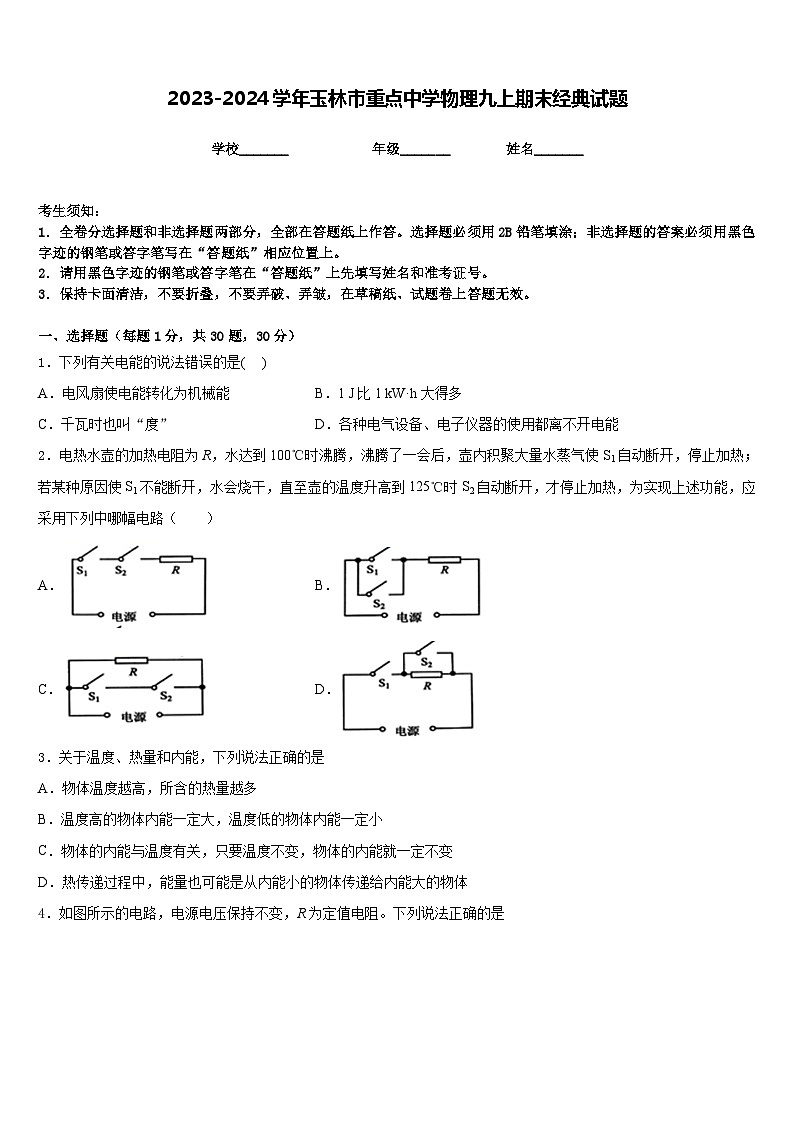

2023-2024学年玉林市重点中学物理九上期末经典试题含答案

这是一份2023-2024学年玉林市重点中学物理九上期末经典试题含答案，共9页。试卷主要包含了关于地磁场，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列有关电能的说法错误的是( )
A．电风扇使电能转化为机械能B．1 J比1 kW·h大得多
C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能
2．电热水壶的加热电阻为R，水达到100℃时沸腾，沸腾了一会后，壶内积聚大量水蒸气使S1自动断开，停止加热；若某种原因使S1不能断开，水会烧干，直至壶的温度升高到125℃时S2自动断开，才停止加热，为实现上述功能，应采用下列中哪幅电路（ ）
A．B．
C．D．
3．关于温度、热量和内能，下列说法正确的是
A．物体温度越高，所含的热量越多
B．温度高的物体内能一定大，温度低的物体内能一定小
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
D．热传递过程中，能量也可能是从内能小的物体传递给内能大的物体

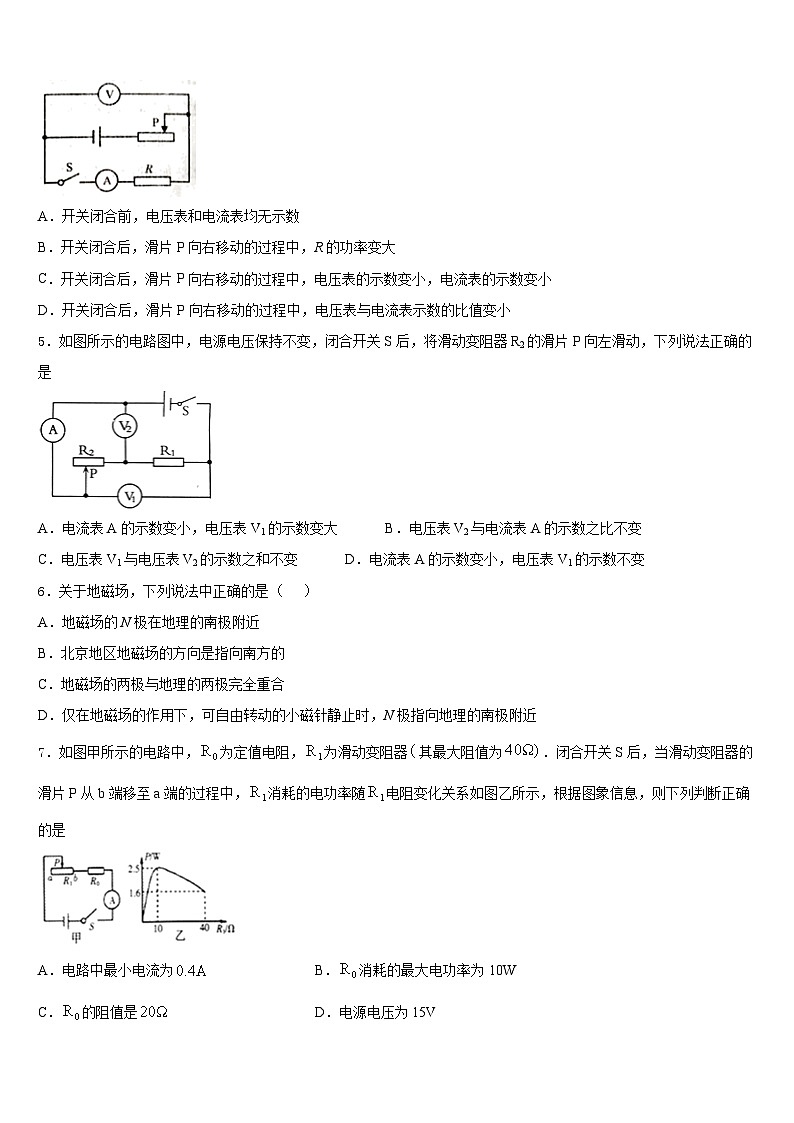

4．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，R的功率变大
C．开关闭合后，滑片P向右移动的过程中，电压表的示数变小，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
5．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是
A．电流表A的示数变小，电压表V1的示数变大 B．电压表V2与电流表A的示数之比不变
C．电压表V1与电压表V2的示数之和不变 D．电流表A的示数变小，电压表V1的示数不变
6．关于地磁场，下列说法中正确的是（ ）
A．地磁场的 N 极在地理的南极附近
B．北京地区地磁场的方向是指向南方的
C．地磁场的两极与地理的两极完全重合
D．仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的南极附近
7．如图甲所示的电路中，为定值电阻，为滑动变阻器其最大阻值为．闭合开关S后，当滑动变阻器的滑片P从b端移至a端的过程中，消耗的电功率随电阻变化关系如图乙所示，根据图象信息，则下列判断正确的是
A．电路中最小电流为B．消耗的最大电功率为10W
C．的阻值是D．电源电压为15V
8．如图所示，甲乙丙三图中的装置完全相同，燃料的质量相同， 烧杯内的液体质量也相同。下列说法正确的是（ ）
A．比较不同燃料的热值，可以选择甲乙两图
B．比较不同燃料的热值，可以选择乙丙两图
C．比较不同液体的比热容，可以选择甲乙两图
D．比较不同液体的比热容，可以选择乙丙两图
9．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是：（ ）
A．水的比热容比泥土、砂石的比热容大
B．水的内能比泥土、砂石的内能大
C．水的密度比泥土、砂石的密度小
D．水的温度比泥土、砂石的温度低
10．在家庭电路中，下列情况不会引起空气开关跳闸的是（ ）
A．开关中的两个线头相碰
B．两孔插座中的两个线头相碰
C．灯座中的两个线头相碰
D．冬天，用电磁炉做饭时，同时使用多个大功率电暖器取暖
11．家庭电路中，某用电器正常工作15min消耗电能0.3kW•h，该用电器可能是下列的哪一个（ ）
A．洗衣机B．电视机C．空调D．白炽灯
12．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中不适用超导材料的是（ ）
A．电动机中的线圈B．发电机中的线圈
C．热得快的电热丝D．输电导线
二、填空题（每题5分，共4题，20分）
13．如图所示，小明将质量为10kg的水桶从离井口3m的深处匀速提到井口，在这一过程中小明对桶做的功为_______J，此时水桶所受拉力和________是一对平衡力。如果整个过程小明所用时间为15s，则小明做功的功率为___________W.
14．___________实验证明了电流周围存在磁场。如下图所示，回形针处于静止状态，通电螺线管（电流方向见图）的下端为______极。回形针因处在通电螺线管所产生的磁场中而被磁化，它的上端为_____极。
15．小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据网络搜索到的如图所示电路(R是一个压敏电阻)分析:当人站在电梯上，压敏电阻的阻值_______(选填“增大”或“减小”)，电磁铁的磁性变强，衔铁与触点_____(选填“1”或“2”)接触.
16．寒冷时，我们常常两手搓动取暖，这是通过_____增加手的内能，有时对双手呵气取暖，这是通过_____增加手的内能．
三、实验题（共12分）
17．（4分）如图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变：
(1)请用笔画线代替导线。将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）；
（__________）
(2)闭合开关前电流表的指针如图乙所示，其原因是_________________；
(3)闭合开关前，滑片应移到滑动变阻器的最_______端（选填“左”或“右”）；
(4)正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数：移动滑片，发现除了电流表示数改变外，其余均无变化。经检查，电压表完好，则故障可能是小灯泡_____（选填“短路”“断路”）；
(5)排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U的图像，由图像可计算出小灯泡的额定功率为______W；
(6)实验过程中，当电压表示数为0.5V时，滑动变阻器连入电路的阻值为_____Ω。
18．（4分）为了比较甲乙两种液体的吸热能力，某同学设计了以下实验：
a。在两个同样的烧杯中，分别装入等体积的甲乙两种液体
b。用温度计分别测出甲乙两种液体的初温
c。在两个烧杯中分别装入功率相同的电热器，且加热时间相同
d。用温度计分别测出甲乙两种液体的末温
请解答下列问题：
(1)在上述a、b、c、d四个实验步骤中，存在错误的是步骤_____（填写步骤前的字母），该步骤中错误的内容应改为_____；
(2)步骤c中“加热时间相同”是为了使甲乙两种液体_____；
(3)如图是甲乙两种液体的温度随时间变化的关系图象。若将液体甲和液体乙加热相同的时间，则液体_____温度升高得快，甲乙两种液体的比热容的大小关系是c甲_____c乙。
19．（4分）探究电磁感应现象应该选用如图________ （选填“甲”或“乙”）中所示的装置进行实验，根据另一个图中装置进行实验得到的现象和结论，人类制造出了________ （选填“电动机”或“发电机”）．
四、作图题（共16分）
20．（8分）小球静止在地面上，请标出小球所受的力。
（________）
21．（8分）根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正负极．
（____）
五、计算题（共22分）
22．（10分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A，求：
(1)通过电阻R1的电流：
(2)电阻R2的阻值。
23．（12分）如图所示电路中，电源电压恒为15V，电阻R1为10Ω，同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流
（2）电阻R2的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、D
4、C
5、D
6、A
7、B
8、A
9、A
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、300 重力 20
14、奥斯特 S N
15、减小 2
16、做功 热传递
三、实验题（共12分）
17、 电流表使用前没有校零 左 短路 0.625 25
18、a 在两个同样的烧杯中，分别装入等质量的甲乙两种液体器 吸收的热量相同 甲 ＜
19、乙 电动机
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.3A；(2) 30Ω
23、(1) 1.5A； (2) 15Ω；
