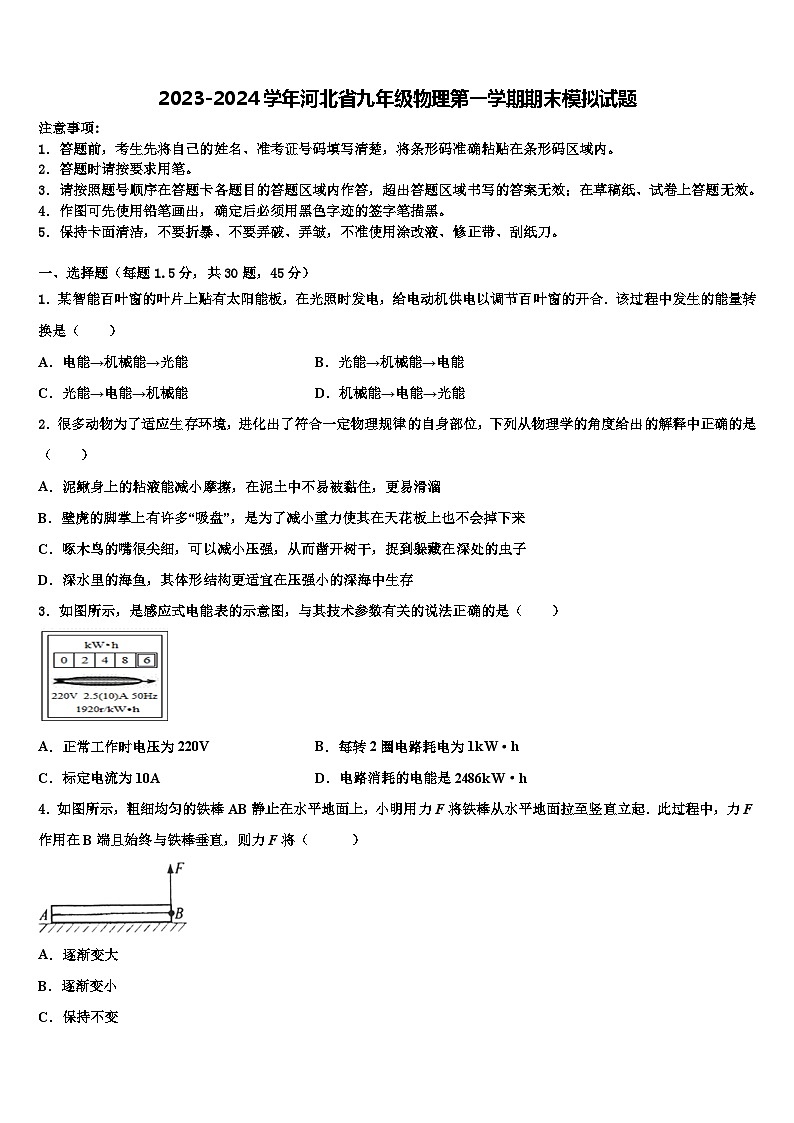

2023-2024学年河北省九年级物理第一学期期末模拟试题

这是一份2023-2024学年河北省九年级物理第一学期期末模拟试题，共24页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合．该过程中发生的能量转换是（ ）
A．电能→机械能→光能B．光能→机械能→电能
C．光能→电能→机械能D．机械能→电能→光能
2．很多动物为了适应生存环境，进化出了符合一定物理规律的自身部位，下列从物理学的角度给出的解释中正确的是（ ）
A．泥鳅身上的粘液能减小摩擦，在泥土中不易被黏住，更易滑溜
B．壁虎的脚掌上有许多“吸盘”，是为了减小重力使其在天花板上也不会掉下来
C．啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
D．深水里的海鱼，其体形结构更适宜在压强小的深海中生存
3．如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（ ）
A．正常工作时电压为220VB．每转2圈电路耗电为1kW·h
C．标定电流为10AD．电路消耗的电能是2486kW·h
4．如图所示，粗细均匀的铁棒AB静止在水平地面上，小明用力F将铁棒从水平地面拉至竖直立起．此过程中，力F作用在B端且始终与铁棒垂直，则力F将（ ）
A．逐渐变大
B．逐渐变小
C．保持不变
D．先变小后变大
5．下列家用电器电流最接近4A的是
A．空调B．洗衣机
C．日光灯D．电子手表
6．老式台灯亮度调节器电路原理图如图所示，已知电源供电电压U=220V保持不变，灯泡L标有“220V 48.4W”字样，且灯泡电阻的变化忽略不计．与灯泡串联的亮度调节器实际上就是一个滑动变阻器，滑动变阻器的最低点c下端阴影段为绝缘材料（相当断路开关）．当滑动变阻器的滑片P分别滑至最低点c和中点b时，灯泡电功率之比是9：1．则下列说法中正确的是
A．滑动变阻器的滑片滑至点c时此台灯正常工作
B．此台灯正常工作时的电阻为22Ω
C．滑动变阻器的最大阻值为2000Ω
D．滑片滑至b时，灯泡与滑动变阻器的功率之比为2:1
7．如图所示是小明同学设计“探究电热与电阻的关系”实验装置，电阻丝电阻小于电阻，闭合开关，下列有关说法错误的是（ ）
A．会发现装置2中红色液柱上升得更大些
B．两电热丝串联的目的是控制电阻两端的电压相同
C．如果实验过程中两红色液柱上升高度相同，可能是装置气密性不好
D．通过此实验无法得到的结论
8．如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（ ）
A．一定串联B．一定并联
C．并联或串联都可能D．无法判断
9．如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列选项中，判断正确的是（ ）
A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变大
10．（福建省福州市2015年中考物理试题）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
11．如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）
A．电流表A1示数变大，电压表V1示数变大
B．电流表A1示数变大，电压表V1示数变小
C．电流表A1示数变小，电压表示数V1变大
D．电流表A1示数变小，电压表V1示数变小
12．单缸四冲程汽油机的四个冲程的示意图如图所示，下列关于这种汽油机一个工作循环中四个冲程说法不正确的是（ ）
A．甲是做功冲程，将内能转化为机械能
B．乙是吸气冲程，只将空气吸入气缸
C．丙是排气冲程，靠飞轮的动能来完成
D．丁是压缩冲程，气缸内气体的内能增加
13．（2017•南京卷）如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法正确的是
A．小灯泡正常发光时的电阻为10Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为8V
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
14．下列做法，能够减慢蒸发的是（ ）
A．蔬菜装入保鲜袋
B．粮食晒在阳光下
C．湿衣服晾在通风处
D．积水向周围扫开
15．古诗《立冬》中，有诗句“门尽冷霜能醒骨，窗临残照好读书”．诗中所说的“霜”，其形成过程的物态变化属于
A．凝华B．凝固C．汽化D．液化
16．如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。若只断开开关S2，则
A．电流表和电压表的示数都变大
B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大
D．电流表和电压表的示数都变
17．下列现象不属于分子无规则运动的是（ ）
A．春天柳絮飞扬
B．酒香不怕巷子深
C．长期堆放的煤会渗透进地板
D．将糖放入水中，水会变甜
18．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将
A．向左偏转
B．向右偏转
C．仍然静止
D．无法判断
19．在如图所示的实验装置中，当开关闭合时，能观察到导体棒ab沿 金属导轨运动。利用这一现象所揭示的原理，可制成的设备是
A．电热器B．发电机
C．电动机D．电磁继电器
20．关于生活中的一些电路连接，下列判断不正确的是（ ）
A．节日的夜晚，装扮小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．家庭电路中，电视机与照明灯是并联
D．教室内由一个开关控制的两盏日光灯是并联的
21．下列各例中，属于用热传递改变内能的是（ ）
A．用打气筒打气，筒内气体变热
B．擦火柴使火柴燃烧
C．太阳能热水器中的水被晒热
D．用锯子锯木头，锯条温度会升高
22．已知 R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是
A．B．C．D．
23．如图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）
A．B．
C．D．
24．下列说法中正确的是 （ ）
A．导体中有多余的电子，而绝缘体中没有
B．导体就是各种金属
C．液体也可能是导体
D．导体对自由电荷的移动没有阻碍作用，而绝缘体有
25．下列关于温度、热量、比热的说法正确的是
A．物体吸收了热量，温度不一定升高
B．温度越高，物体的比热越大
C．吸收的热量越多，物体的比热越大
D．温度越高，物体具有的热量越多
26．如图所示，鲜花盛开时长喙天蛾从远处就能嗅到花香，从而来采食花蜜．该现象表明
A．分子间有引力B．分子间有斥力
C．分子在做无规则运动D．分子间有一定的间隙
27．如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是如图中的
A．B．C．D．
28．估测是我们学好物理的一项基本能力，下列是几个同学估测的几个物理量的数值，其中不合实际的是（ ）
A．对人体安全的电压是36V
B．一只“60W”的家用照明灯正常工作时通过的电流接近于0.3A
C．家用空调正常工作时的电功率接近于1000W
D．一只“220V 800W”的电饭锅正常工作时，煮熟一锅饭所用时间大约为15分钟
29．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
30．下列现象属于扩散现象的是
A．春天，柳絮飞扬B．夏天，荷花飘香
C．秋天，浓雾漫天D．冬天，pm2.5超标
二、填空题（每空1分，共10题，20分）
31．一只标有“6V 3W”的小灯泡，接在电源电压为18V的电路中，为使其正常发光，应__________（选填“串联”或“并联”）一个阻值__________的电阻。（假定小灯泡电阻不变）
32．两个定值电阻的规格分别为“10Ω1A”和“25Ω3A”：如果把它们串联起来使用，电路两端允许加的最大电压为_____V；如将它们并联起来使用，干路中允许通过的最大电流为_____A。
33．两个电加热器的电热丝的电阻为R1，R2，R1：R2＝3：5，若将它们串联在电路中，它们两端的电压之比U1：U2＝_________，在相同时间里产生的热量之比Q1：Q2＝_________；若将它们并联在电路中，通过它们的电流之比I1：I2＝___________。
34．如图所示，底面积为200cm2的容器底部有一固定轻质弹簧，弹簧上方连有一边长为10cm的木块A，当容器中水深为20cm时，木块A有2/5的体积浸在水中，此时弹簧恰好处于自然状态，没有发生形变，则木块的密度是_________千克/米1．向容器内缓慢加水，当弹簧伸长了lcm时停止加水，此时弹簧对木块拉力为1N。加水前后容器底部受到水的压强变化了_________Pa.〔不计弹簧受到的浮力，g取10N/kg〕
35．如图所示，某同学在探究通电导体在磁场中会受到力的作用的实验中，用两根水平且平行的金属轨道把一根直导体ab支起来，并让这根导体处于蹄形磁体的磁场中。该同学调节滑动变阻器滑片P的位置，闭合开关后，发现直导体保持静止，读出此时电流表的示数为I1；然后该同学改变滑动变阻器滑片P的位置，闭合开关后，发现直导体在磁场中由静止开始沿轨道运动起来，读出此时电流表的示数为I2；且I2 >I1。该同学探究的问题是：通电导体在磁场中所受力的大小与_______是否有关。
36．锅里的水烧开后，锅盖不断跳动，此过程中能量转化方式与四冲程汽油机的___冲程的能量转化方式相同；锅盖附近的“白气”主要是由于水蒸气____形成的（填物态变化名称）。
37．夏天比较热的时候，我们可以使用教室里的吊扇，使我们感到凉快。吊扇的转速是由安装在墙壁上的调速器控制的（实际上是一个可调电阻）。吊扇的电机和调速器是________连接的，用万用表测得调速器两端的电压是120伏，则吊扇的电机两端的电压是________伏。
38．某电阻两端电压为6V时，通过电阻的电流为0.2A，当电阻两端电压变为3V时，通过电阻的电流为_____A。
39．如图所示是小明家的电子电能表，此时电能表显示的示数为_____kW•h，表盘上标有“3200imp/（kW•h）”。若小明关闭其他所有的用电器，只接通一只“220V 100W”的电灯，使其正常工作1h，则电灯消耗的电能是_____kW•h，电能表的指示灯闪烁_____次。
40．生活在四面环山的昭通的小雨发现每逢冬季昼夜温差特别大；而靠近滇池居住的小华同学却感觉昼夜温差不是特别明显。这是因为______（选填“砂石”或“水”）的比热容较小，两者同时接受相同的阳光照射时，______（选填“砂石”或“水”）的温度升高得更快。
三、实验题（每空1分，共2题，15分）
41．在“探究杠杆平衡条件”的实验中：
（1）安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示，则应将平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位量平衡；
（2）杠杆调节平衡后，如图乙所示，在杠杆点悬挂3个重力均为的钩码，在点用竖直向上的拉力拉杠杆，使杠杆在水平位置平衡，拉力的大小为______；（杠杆上相邻两个黑点之间距离相等）
（3）实验结束后，小红把两个质量不等的实心铜块分别挂在另一杠杆两端，此时杠杆恰好在水平位置平衡，然后再将两个铜块同时浸没在水中，如图丙所示，则杠杆将______（选填“左端下沉”“右端下沉”或“仍然平衡”）。
42．在物理课外小组的活动中，小刚同学用如图的电路测量滑动变阻器的功率，其中R1＝9Ω，电 源电压不变，调节滑动变阻器的滑片 P，测出一些数据如下表所示。经过对实验数据的认真分析， 可以知道：
(1)滑动变阻器的滑片是_______(填“从 a 向 b”或“从 b 向 a”)滑动的；
(2)滑动变阻器的功率大小变化规律是____________；
(3)电源电压为____ V
四、计算题（每题10分，共2题，20分）
43．2016年8月20号被称为“世界桥梁建筑史上的奇迹”的张家界玻璃桥试营业了，该玻璃栈桥全透明玻璃铺设,主跨,开业至今,慕名而来的游客络绎不绝,都想亲身体验一把,但也有很多人表示非常担忧,怕会危及游客的生命,为了消除游客的疑虑,张家界景区的工作人员请来专业的玻璃设计师大家进行安全测试:张家界玻璃桥采用新型玻璃,要求每1×10-3m2能承受350N的撞击力,测试时,设计师取一小块玻璃样品(质量可不计),平放在如图甲所示电路中的压力传感器上,闭合开关S,释放重物,经撞击后玻璃仍完好无损,电流表的示数随时间变化的图象如图乙所示(不考虑t0时刻之后的情况)。已知压力传感器的阻值随压力变化的图象如图丙所示:玻璃受到最大撞击力时与重物的接触面积刚好是1×10-3m2；电源电压,定值电阻。则:
（1）从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是多少?
（2）玻璃样品受到的最大撞击力多大?该样品是否满足设计要求?
44．如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。求：
（1）电源电压是多少？
（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?
（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【解析】解：太阳能板把太阳能（光能）转化为电能，供给电动机，转化为机械能，调节百叶窗的开合；综上所述此过程中发生的能量转换与答案C一致，故答案为C.
点睛：太阳能电池板，把太阳能转化为电能，电动机把电能转化为机械能．
2、A
【解析】A、泥鳅身上的粘液能减小摩擦，在泥土中不易被黏住，更易滑溜．故A正确；B、“吸盘”能使壁虎“吸”在墙上，是把盘内的空气挤出，然后就被外界的大气压紧压在了墙壁上，不能减小重力．故B错误；C、啄木鸟的嘴很尖细，在压力一定时增大了压强，从而很容易凿开树干，捉到躲藏在深处的虫子．故C错误；D、根据p＝ρgh深海处的海水压强很大，所以深水里的海鱼，其体形结构更适宜在压强大的深海中生存．故D错误．故选A．
点睛：（1）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．（2）地球被厚厚的大气层包围着，地球表面的物体都受到大气压的作用；（3）增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时，通过增大压力来增大压强．（4）据液体压强p＝ρgh可知，在海水中，越深处海水的压强越大．据此分析判断．
3、A
【详解】A．由图知道，电能表正常工作时额定电压为220V，故A正确；
B．1920r/kw•h，表示每消耗1kw•h的电能，电能表的转盘转1920转，故B错误；
C．“2.5（10）A”表示电能表的标定电流是2.5A，最大瞬间电流是10A，故C错误；
D．由图知道，此时的示数为248.6kW•h，故D错误。
故选A。
4、B
【解析】如下图所示： 在抬起的过程中，阻力F2 不变，F与铁棒始终垂直，所以动力臂l1 不变，由于铁棒的位置的变化，导致了阻力F2 的阻力臂l2 在变小，根据杠杆的平衡条件可得：Fl1=F2 l2 可知，l 1 、F2 都不变，l2 变小，所以F也在变小。 故选B。
5、A
【详解】家用电器的额定电压都是220V，由P=UI可知，工作电流为4A的用电器的电功率是880W。
A．空调的电功率在800W左右， 符合题意；
B．洗衣机的电功率在500W左右， 不符合题意；
C．日光灯的电功率在40W左右，不符合题意；
D．电子手表的电功率应该非常小，不足1W，不符合题意。
6、D
【详解】A.滑动变阻器的滑片滑至点a时，灯泡两端的电压是额定电压，此台灯正常工作，故A错误；
B.此台灯正常工作时的电阻为，故B错误；
C.，可得滑动变阻器的最大阻值为1000Ω，故C错误；
D.滑片滑至b时，灯泡与滑动变阻器的功率之比为，故D正确．
故选D．
7、B
【详解】A．根据实验装置可得，、串联，由Q=I2Rt知，相同时间内，通过导体的电流相同时，导体的电阻越大，所产生的电热越多，因为的电阻大，的电阻小，所以2中的红色液柱上升的多，1中的红色液柱上升的少；故A正确，不符合题意；
B．根据实验装置可知，两个电阻串联，电流相等，因为电阻丝电阻小于电阻，所以两端的电压小于两端的电压，故B错误，符合题意；
C．如果装置气密性不好，电流通过电热丝产生的会散失到容器外，则两红色液柱上升高度可能相同，故C正确，不符合题意；
D．由焦耳定律可知，电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，要得出该结论，就要改变其中一个量，控制其它两个量不变；本题中电流和通电时间都相同，无法探究电热与电流和通电时间的关系。故D正确，不符合题意。
故选B。
8、C
【详解】在串联电路中，开关控制整个电路；在并联电路中，若干路上的开关可以控制整个电路，所以，一个开关能同时控制三盏灯的亮与灭，三盏灯的连接方式既可能是并联，也可能是串联，故选C。
9、C
【详解】由电路图可知，两个电阻串联，电压表测量滑动变阻器接入电阻两端电压，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，变阻器接入阻值变小，电路电流变大，即电流表示数变大；定值电阻R1两端电压变大，电源电压恒定不变时变阻器的两端电压变小，即电压表示数变小。故C正确，A、B、D错误。
故选C。
10、C
【解析】试题分析：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，然后得出电压表V示数与电流表A1示数比值和电压表V示数与电流表A2示数比值的变化．由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流，因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故AB错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，因电压表V的示数不变，电流表A2的示数不变，电流表A1的示数变小，所以，电压表V示数与电流表A1示数比值变大，电压表V示数与电流表A2示数比值不变，故C错误，D正确．故选D．
考点：电路的动态分析；欧姆定律的应用．
11、C
【解析】试题分析：由图示可知，R1与R2串联，电压表V1测R2两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，根据公式I=U/R可知，电路中的电流变小，即电流表A1的示数变小，故AB错误；根据公式U=IR可知，R1两端的电压变小，由于串联电路中总电压等于各分电压之和，故R2两端的电压变大，即电压表V1的示数变大，故C正确，D错误；故应选C．
【考点定位】欧姆定律
12、B
【详解】A．甲图中两个气门都关闭，火花塞点火，此时活塞向下运动，是做功冲程，将内能转化为机械能，选项正确不符合题意；
B．乙图中进气门打开，排气门关闭，活塞向下运动，是吸气冲程，将汽油和空气的混合物吸入气缸，选项不正确符合题意；
C．丙图中排气门打开，进气门关闭，活塞向上运动，是排气冲程，靠飞轮的动能来完成，选项正确不符合题意；
D．丁图中两个气门都关闭，此时活塞向上运动，是压缩冲程，气缸内气体的内能增加，选项正确不符合题意。
故选B。
13、B
【详解】由电路图可知，灯泡、滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流。
闭合开关后，当滑片P在某一端点时，根据P＝UI可知：灯泡两端的电压
＝3V；
当滑片P移至中点时，由于滑动变阻器变小，电路中的电流变大，灯泡两端的电压变大，所以此时电灯泡两端的电压
＝3V；
由于灯泡正常发光时根据P＝得：
灯泡正常发光时的电阻
＝12.5Ω，
故A错误；
当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和I＝可得：电源电压
U＝IR＝3V----①,
当滑片P移至中点时，根据P＝UI可知：
电路中的电流
＝0.4A,
根据串联电路电阻特点和I＝可得：
电源电压
U＝RLR)＝0.4A(12.5ΩR)---②,
解①②可得：
R＝20Ω，
故B正确；
U＝9V，
故C错误；
当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率
P＝I2R＝(0.3A)20Ω＝1.8W，
故D错误。
故选B。
14、A
【详解】A．把蔬菜装入保鲜袋，控制了液体表面积和空气流动的影响，可以减慢蒸发，故A项符合题意；
B．把粮食晒在阳光下，提高了液体的温度，可以加快蒸发，故B项不符合题意，
C．通风处晾衣服，液体表面的空气流速快，蒸发加快，故C项不符合题意；
D．把积水向周围扫开，增大了液体表面积，可以加快蒸发，故D项不符合题意。
故选A。
15、A
【详解】诗中所说的霜，是空气中的水蒸气直接变成固体，是凝华现象，故A正确．
16、B
【解析】闭合开关S1和S2，电路为R1的简单电路，电压表测电源两端的电压，电流表测电路中的电流，只断开开关S2后，R1与R2串联，电压表测电源两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，电压表的示数不变，故ACD错误；
因串联电路中总电阻等于各分电阻之和，所以，只断开开关S2后，电路的总电阻变大，
由可知，电路中的电流变小，即电流表的示数变小，故B正确。
故选：B。
17、A
【详解】A．春天柳絮飞扬是物体的机械运动，不是分子的运动，故A符合题意；
B．酒香不怕巷子深说明分子不停地做无规则运动，故B不符合题意；
C．长期堆放煤的水泥地面上，土壤变成黑色，属于扩散现象，是固体分子的运动，故C不符合题意；
D．将糖放入盛有水中，过一会整杯水都变甜了，属于扩散现象，是液体分子的运动，故D不符合题意；
故选A。
18、A
【分析】通电螺线管；磁极间的作用
【详解】由图示可知，闭合开关后，用右手握住螺线管，四指环绕方向指向电流的方向，大拇指所指的那一端是N极，所以螺线管的左端是N极，右端是S极，根据磁极间的相互作用可知，小磁针的N极将抽左偏转，故应选A。
19、C
【详解】本实验研究的内容是“通电导体在磁场中受力运动的现象”，人类利用该现象制造了电动机。
故选C。
20、B
【详解】节日的夜晚，装扮小树的小彩灯是串联连接，故A正确；道路两旁的路灯，虽然晚上同时亮，早上同时灭，但若一盏灯坏了，并不会影响其它的灯，所以各灯是并联连接，故B错误；家庭电路中，电视机与照明灯在使用时互不影响，所以，它们是并联的，故C正确；由于教室里的日光灯互不影响，所以，它们是并联的，开关能控制两盏灯，说明开关是在干路上，故D正确，故选B．
21、C
【详解】A．用打气筒打气，筒内气体变热，筒壁克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，不符合题意；
B．擦火柴使火柴燃烧火柴克服摩擦做功，将机械能转化为内能，属于做功改变物体的内能，不符合题意；
C．太阳能热水器中的水被晒热，利用太阳直接加热，使物体的温度升高，是通过热传递的方式改变物体内能，符合题意；
D．用锯子锯木头，锯条温度会升高，是由于克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，不符合题意。
故选C。
22、D
【详解】因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻串联时总电阻最大，两电阻并联时总电阻最小，由可知，两电阻并联时，电路中的电流最大．
23、A
【详解】A．由图可知，R0与滑动变阻器串联，电压表测R0电压，当油量增加时，变阻器接入电路的电阻变小，由可知总电阻变小，则电路中的电流即电流表示数变大，由可知，R0两端的电压即电压表示数变大；故A符合题意；
B．由图可知，滑动变阻器全部接入电路与R0串联，电压表测R滑上面部分电压，当油量增加时，变阻器接入电路的电阻不变，由欧姆定律可知，电流表示数不变，但变阻器上半部分电阻会变大，根据串联电路分压特点可知电压表示数变大，故B不符合题意；
C．由图可知，R0与滑动变阻器串联，电压表测R滑电压，当油量增加时，变阻器接入电路的电阻变小，即电流表示数会变大，根据串联电路分压特点可知，R滑两端的电压即电压表示数变小，故C不符合题意；
D．由图可知，R0与滑动变阻器串联，电压表测R滑电压，当油量增加时，变阻器接入电路的电阻变大，根据串联电路分压特点可知，R滑两端的电压即电压表示数变大，由可知总电阻变大，则电路中的电流即电流表示数变小，故D不符合题意。
24、C
【详解】A．导体导电的原因是导体内存在大量的自由电荷。而绝缘体中几乎没有自由电荷。故A错误；
B．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液。故B错误；
C．酸碱盐的溶液是导体，而有些液体是绝缘体，如油。故C正确；
D．导体对电流的阻碍作用叫电阻，电阻是导体的一种性质；故导体和绝缘体对自由电荷都有阻碍作用。故D错误。
故选C。
25、A
【解析】A、物体吸收热量，温度不一定升高，比如晶体在熔化过程中虽然吸收热量，但温度不变，故A正确；
BC、比热容是物质的一种特性，与物质的种类、状态有关，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，故BC错误；
D、热量是一过程量，它所对应的术语是“吸收”和“放出”，不能用“具有”，故D错误。
故选A。
26、C
【解析】长喙天蛾嗅到花香，是因为花香分子在不停地做无规则运动，属于扩散现象．故选C．
27、D
【详解】开关闭合时将指示灯短路，只有照明灯发光，开关断开时两灯串联，大部分电压加在指示灯上，照明灯不发光，指示灯发微弱光，选D
28、A
【详解】A．对人体安全电压是不高于36V，而不是36V，故A错误，符合题意；
B．一只“60W”的家用照明灯正常工作时通过的电流
I=≈0.27A，
接近于0.3A，故B正确，不符合题意；
C．家用空调是大功率用电器，正常工作时的电功率接近于1000W，故C正确，不符合题意；
D．“220V 800W”的电饭锅是大功率用电器，正常工作时煮熟一锅饭所用时间约为15min，故D正确，不符合题意。
故选A。
29、B
【详解】A．当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；
B．电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；
C．只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U=IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；
D．当S1闭合，S2断开时，电流表测出通过R1的电流，由U=IR可计算出电源电压；
当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D能测出，不符合题意．
【点睛】
本题考查的是测量电阻的特殊方法，解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流．
30、B
【解析】不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；扩散现象表明分子不停地进行无规则运动．
【详解】A、柳絮飞扬，属于机械运动，不是分子运动，故A不符合题意；
B、荷花飘香，荷花中具有香味的物质的分子不断运动，属于分子运动的结果，属于扩散现象，故B符合题意；
C、浓雾漫天，属于机械运动，不是分子运动，故C不符合题意；
D、冬天，pm2.5超标，属于固体颗粒的运动，不是分子运动的结果，故D不符合题意．
故选B．
二、填空题（每空1分，共10题，20分）
31、串联 24
【详解】[1][2]由于小灯泡的额定电压是6V，而接在电源电压为18V的电路中，为使其正常发光，那么应该串联一个电阻来分压，这时电路中的电流大小是
根据串联电路电压规律可知，这个电阻的电压大小是
电阻的阻值大小是
即应该串联一个阻值的电阻。
32、35 1.4
【解析】∵串联电路中各处的电流相等，
∴当把它们串联起来时，电路中的电流只能取I=1A，
∵串联电阻中总电阻等于各分电阻之和，
∴根据欧姆定律可得，电路两端允许加的最大电压：
U=I(R1+R2)=1A×(10Ω+25Ω)=35V，
两电阻两端允许所加的最大电压分别为：
U1=I1R1=1A×10Ω=10V，
U2=I2R2=3A×25Ω=75V，
∵并联电路中各支路两端的电压相等，
∴当把它们并联起来时，电路中的电源电压只能取两电阻允许所加最小电压U′=10V，
则通过两定值电阻的电流分别为：
I′1=I1=1A，I′2===0.4A，
∵并联电路中干路电流等于各支路电流之和，
∴干路中允许的最大电流：
I=I′1+I′2=1A+0.4A=1.4A，
33、3：5 3：5 5：3
【详解】[1]根据串联电路电流规律可知，流过电阻R1，R2电流大小相等，设为，那么根据欧姆定律的变换式可知
[2]根据焦耳定律可知，在相同时间里产生的热量之比是
[3]若将它们并联在电路中，这两个电阻两端电压的大小相等，设为，根据欧姆定律可知，通过它们的电流之比为
34、0.4×101 200
【详解】[1]弹簧恰好处于自然状态时，说明没有发生形变，则F浮=G，那么：
ρ水gV排=ρ木gV木，
因为木块A有2/5的体积浸在水中，即：
，
所以：
[2]开始木块浸入水中的深度是：
根据木块受力平衡可知：
G=F浮=ρ水gV排=1×101kg/m1×10N/kg×0.10m×0.10m×0.04m=4N，
加水后，木块受三个力平衡，由平衡条件得：
F'浮=G+F拉=4N+1N=5N
则木块排开水的体积为：
，
那么木块浸入水中的深度为：
，
所以，弹簧伸长量L=1cm，加水后，水深度增加了：
△h=h'-h+L=5cm-4cm+1cm=2cm=0.02m，
那么加水前后容器底部受到水的压强变化为：
△p=ρ水g△h=1×101kg/m1×10N/kg×0.02m=200Pa。
35、电流大小
【详解】让导线处于蹄形磁体的磁场中，调节滑动变阻器滑片P的位置，闭合开关后，发现直导体保持静止；改变滑动变阻器滑片P的位置，增大电流，发现直导体在磁场中由静止开始沿轨道运动起来，所以研究的是通电导线在磁场中的受力大小与电流大小的关系。
36、做功 液化
【详解】[1]水烧开以后，水蒸气膨胀对壶盖做功，把壶盖顶起来，将水蒸气的内能转化为壶盖的机械能。这与汽油机的做功冲程的能量转化相同，在汽油机的做功冲程中，是将燃气的内能转化为活塞的机械能；
[2]锅盖附近的“白气”是由热的水蒸气遇到冷空气液化形成的小水珠。
37、串联 100
【详解】[1]因为转动调速器，吊扇电机的转速随着改变，说明它们相互影响，所以它们是串联的。
[2]因串联电路两端电压等于各部分电压之和，所以
吊扇的电机两端的电压是100V。
38、0.1
【详解】电阻的阻值：
R＝＝30Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当电阻两端电压变为3V时，电阻的阻值仍为30Ω不变，此时通过电阻的电流：
I′＝＝0.1A。
39、18.5 0.1 320
【解析】电能表显示的数字00185中，最后一位是小数，单位为kW⋅h，示数为18.5kW⋅h；
由P=Wt可得，该电灯正常工作1h消耗的电能：
W=100×10−3kW×1h=0.1kW⋅h，
因3200imp/(kW⋅h)表示每消耗1kW⋅h的电能，电能表指示灯闪烁3200次，
所以，电能表的指示灯闪烁的次数：
n=0.1kW⋅h×3200imp/(kW⋅h)=320imp
40、砂石 砂石
【详解】[1][2]因为砂石的比热容较小，水的比热容较大，两者同时接受相同的阳光照射时，吸收相同的热量，砂石的温度升高得更快，所以在四面环山的昭通的小雨发现每逢冬季昼夜温差特别大；而靠近滇池居住的小华同学却感觉昼夜温差不是特别明显。
三、实验题（每空1分，共2题，15分）
41、左 2 仍然平衡
【分析】(1)在调平杠杆平衡时，杠杆的向哪端转动，那端沉，平衡螺母要向另一端移动；
(2)根据杠杆平衡条件可求出弹簧测力计的示数；
(3)掌握杠杆的平衡条件：，利用阿基米德原理，计算出两铜块浸没在水中后两端力和力臂的乘积，根据乘积的大小，判断杠杆的状态。
【详解】(1)[1]安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，左端上翘，如图甲所示，在调平杠杆平衡时，杠杆的向哪端转动，那端沉，平衡螺母要向另一端移动，则应将平衡螺母向左调节，直到杠杄在水平位置平衡；
(2)[2]由图可知,根据杠杆平衡条件得：带入数据，
，
解得；
(3)[3]分别挂上质量不等的实心铜块时，恰好能使杠杆在水平位置平衡，设力臂分别为、，根据杠杆的平衡条件可得，
①
则有
，
若将两铜块同时浸没在水中，则杠杆左端力和力臂的乘积
则杠杆右端力和力臂的乘积
又由于，则有
②
根据上述等式①、②可得
因此杠杆仍然平衡。
42、从 b 向 a 先变大后变小 5.9
【详解】(1)[1]由图可知，电压表测量的滑动变阻器两端的电压，由电压表的示数可知，变阻器两端的电压越来越小，说明变阻器的阻值越来越小，所以滑动变阻器的滑片是从右到左滑动的；即从b向 a移动；
(2)[2]由表中数据大小可知，滑动变阻器功率由小变大再变小；
(3)[3]当两端的电压为5V时，电路中的电流为0.1A，，则两端的电压为：
由串联电路电压的特点可知，电源电压：
四、计算题（每题10分，共2题，20分）
43、（1） 2V （2）400N，满足要求
【详解】(1)由题知撞击前传感器阻值最大,所以电路中电流最小,由图乙可知电路最小电流 所以从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是：
(2)玻璃样品受到的最大撞击力时,传感器电阻最小,电路中电流最大,由图乙可知最大电流为 此时两端电压
由图甲可知传感器与串联,所以此时传感器两端电压
所以传感器此时的电阻
由图丙可知当传感器电阻为时, 玻璃样品受到的最大撞击力为
所以满足设计要求
答：(1) 从重物开始下落到撞击玻璃样品前这段时间内,电阻两端的电压是；
(2)玻璃样品受到的最大撞击力；
样品满足设计要求。
44、（1）18V（2）6~20Ω（3）0.8A
【解析】（1）当闭合S和S2、断开S1，滑片移到中点时，R1 与L串联，电流表测电路中的电流。由于灯泡L正常发光时的电压是：UL =8V，由图乙知道此时通过灯泡的电流是：IL =1A，因为串联电路中各处的电流相等，所以，由欧姆定律知道，滑动变阻器两端的电压是：U1 =IL R1 =1A××20Ω=10V，又因为串联电路中总电压等于各分电压之和，所以，电源的电压是：U=UL +U1 =8V+10V=18V；
（2）闭合S和S1、断开S2时，R1 与R2 串联，电流表测电路中的电流，由于电流表的量程为0～1.2A，所以，电路中的最大电流是1.2A，此时滑动变阻器接入电路的电阻最小为R1小，由欧姆定律知道，电路中的电流是： ，解得R1小=6Ω，所以滑动变阻器的取值范围是6~20Ω；
（3）根据题意知道，闭合S和S2、断开S1，当滑动变阻器的阻值调到R1=17.5Ω时，这时小灯泡的功率是：P2=3.2W，设此时电流表的示数是I，则U=U1+U2，即 ，代入数据解得：I1=0.8A I2=A（不合题意，舍去），即此时电流表的读数是0.8A。
实验次数
1
2
3
4
5
电压表示数/V
5
4
3
2
1
电流表示数/A
0.1
0.2
0.3
0.4
0.5
变阻器功率/W
0.5
0.8
0.9
0.8
0.5
