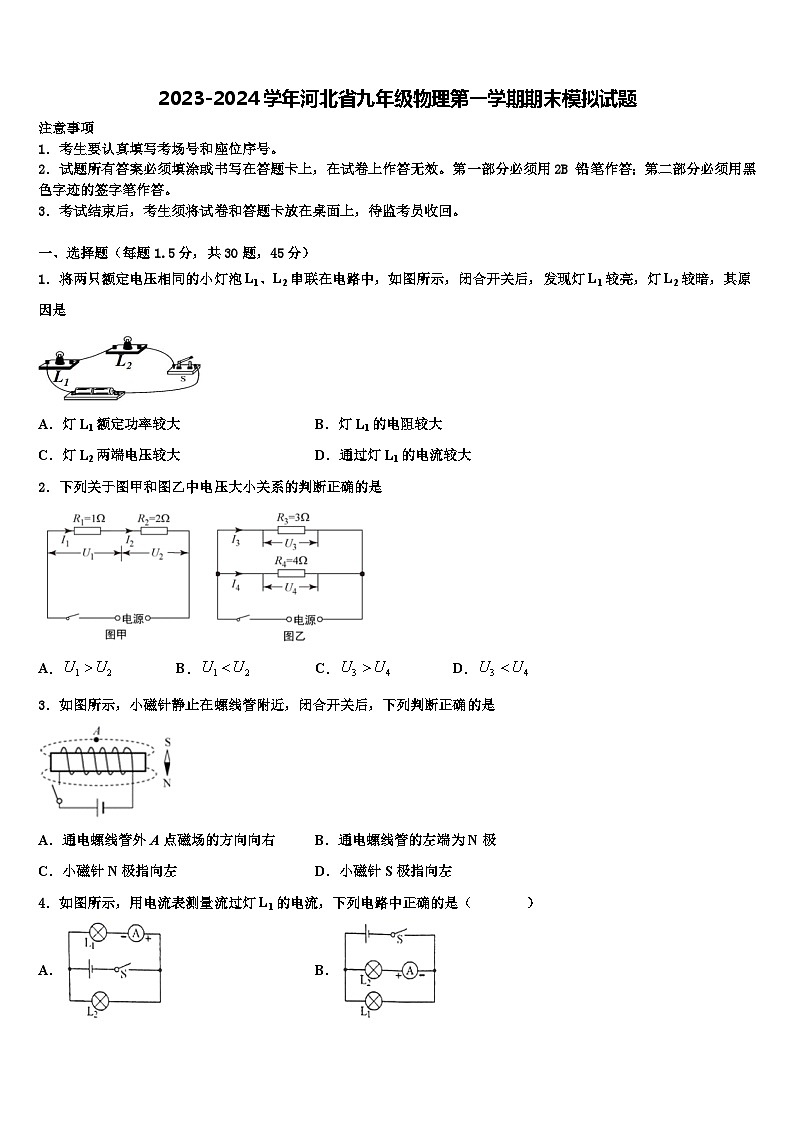

2023-2024学年河北省九年级物理上学期期末模拟试题

这是一份2023-2024学年河北省九年级物理上学期期末模拟试题，共22页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示，闭合开关后，发现灯L1较亮，灯L2较暗，其原因是
A．灯L1额定功率较大B．灯L1的电阻较大
C．灯L2两端电压较大D．通过灯L1的电流较大
2．下列关于图甲和图乙中电压大小关系的判断正确的是
A．B．C．D．
3．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是
A．通电螺线管外A点磁场的方向向右B．通电螺线管的左端为N极
C．小磁针N极指向左D．小磁针S极指向左
4．如图所示，用电流表测量流过灯L1的电流，下列电路中正确的是（ ）
A．B．
C．D．

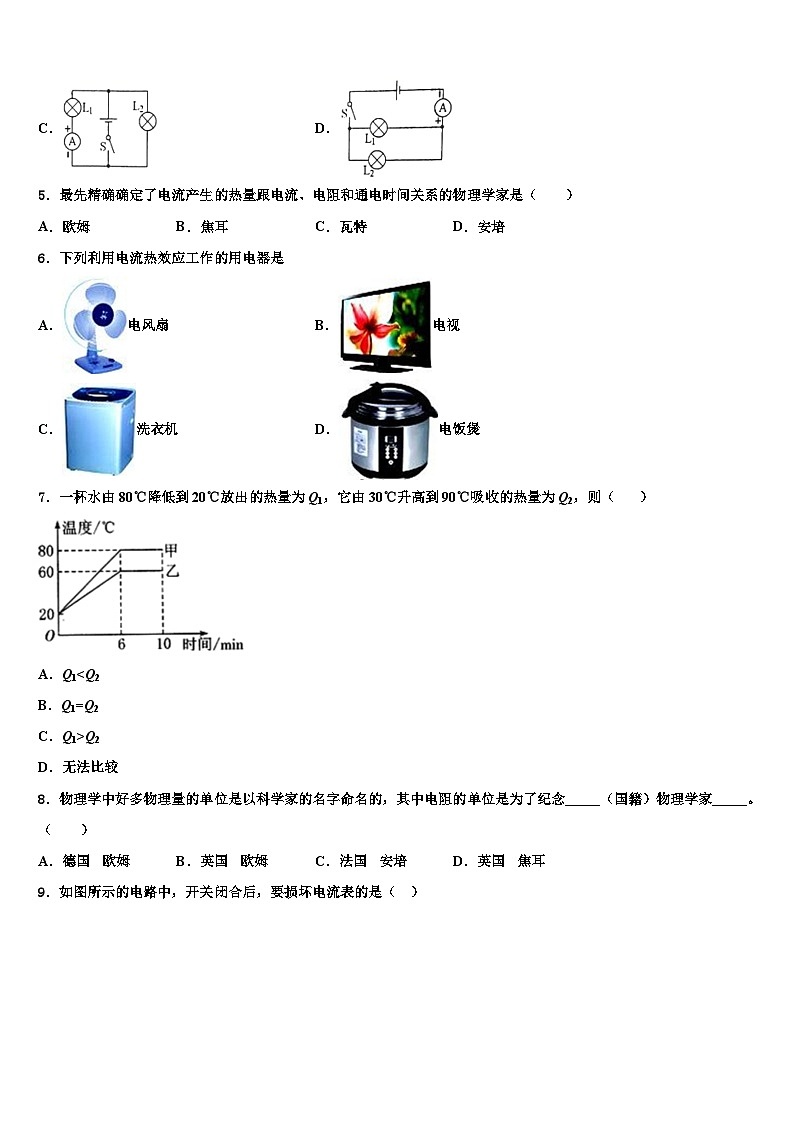

5．最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．瓦特D．安培
6．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
7．一杯水由80℃降低到20℃放出的热量为Q1，它由30℃升高到90℃吸收的热量为Q2，则（ ）
A．Q1Q2
D．无法比较
8．物理学中好多物理量的单位是以科学家的名字命名的，其中电阻的单位是为了纪念_____（国籍）物理学家_____。（ ）
A．德国 欧姆B．英国 欧姆C．法国 安培D．英国 焦耳
9．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A．B．
C．D．

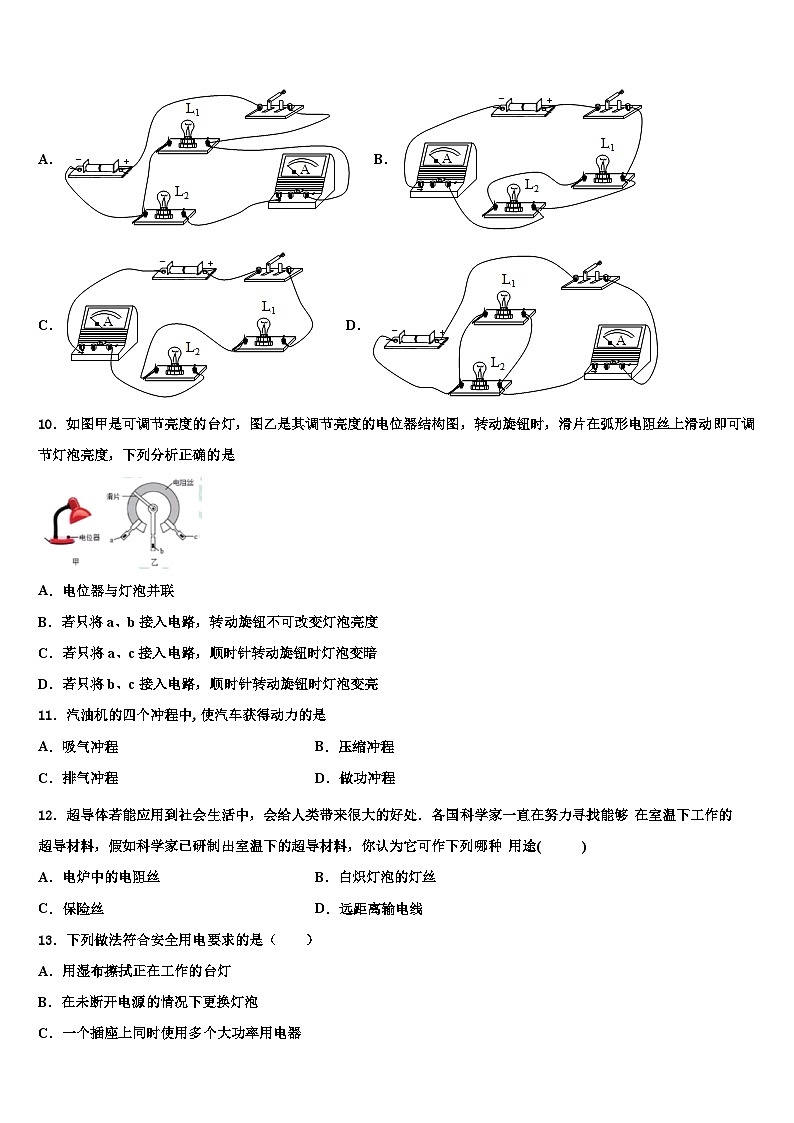

10．如图甲是可调节亮度的台灯，图乙是其调节亮度的电位器结构图，转动旋钮时，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是
A．电位器与灯泡并联
B．若只将a、b接入电路，转动旋钮不可改变灯泡亮度
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
11．汽油机的四个冲程中,使汽车获得动力的是
A．吸气冲程B．压缩冲程
C．排气冲程D．做功冲程
12．超导体若能应用到社会生活中，会给人类带来很大的好处．各国科学家一直在努力寻找能够 在室温下工作的超导材料，假如科学家已研制出室温下的超导材料，你认为它可作下列哪种 用途( )
A．电炉中的电阻丝B．白炽灯泡的灯丝
C．保险丝D．远距离输电线
13．下列做法符合安全用电要求的是（ ）
A．用湿布擦拭正在工作的台灯
B．在未断开电源的情况下更换灯泡
C．一个插座上同时使用多个大功率用电器
D．家庭电路中安装保险丝或空气开关
14．分别标有“12V 8W”和“6V 2W”字样的两只电灯泡，如果将它们串联起来，使其中一个灯泡恰能正常发光，而另一灯不至烧坏，则加在电路两端的电压是（ ）。
A．6VB．12VC．18VD．24V
15．如图所示的电路,闭合开关,下列说法正确的是
A．两灯串联,电压表测的是灯L1两端的电压
B．两灯串联,电压表测的是灯L2两端的电压
C．两灯并联,电流表测的是灯L1的电流
D．两灯并联,电流表测的是灯L2的电流
16．下列现象中属于扩散现象的是
A．擦黑板时，粉笔灰在空中飞舞
B．打开一盒香皂，很快就会闻到香味
C．粉笔蹭到衣服上，在衣服上留下粉笔痕迹
D．冬天，雪花漫天飞舞
17．如图所示，电源电压保持不变，R1＝15Ω，闭合开关S1，断开开关S1，电流表示数为0.1A；同时闭合开关S1、S1，电流表示数为0.5A，此时R1、R1的电功率分别为P1、P1．下列判断正确的是
A．P1：P1＝1：3 R1：R1＝1：5
B．P1：P1＝1：3 R1：R1＝3：1
C．P1：P1＝3：1 R1：R1＝1：5
D．P1：P1＝3：1 R1：R1＝3：1
18．下列用电器正常工作时电流最接近0.05A的是（ ）
A．空调B．电饭锅C．节能灯D．电视机
19．下列四组物质中，都属于绝缘体的一组是
A．碳棒、人体、大地B．水银、铜丝、玻璃
C．陶瓷、干木、塑料D．大地、人体、陶瓷
20．古语道：“人要实，火要虚”。此话的意思是说做人要脚踏实地，才能事业有成；可燃物要架空些，才能燃烧更旺。“火要虚”的目的是（ ）
A．增大可燃物与空气的接触面B．提高可燃物的着火点
C．增大可燃物的热值D．增加空气中氧气的含量
21．如图 所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
22．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变小
23．某同学利用如图所示电路进行实验，闭合开关后，Ll、L2正常发光，两个电表都有示数．但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是
A．电压表断路B．电流表断路C．灯泡L1断路D．灯泡L2断路
24．有关分子热运动，下列说法正确的是
A．破镜不能重圆，是因为分子间存在斥力
B．将水倒入细沙中，水渗了进去，说明分子间有间隙
C．雾霾中PM 2.5颗粒悬浮在空中，说明分子在不停地做无规则运动
D．墨水滴入水中发生扩散，我们看到的不是墨水的分子在运动
25．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
26．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
27．在如图的电路中，闭合开关S后，灯L的电阻RL和定值电阻R两端的电压分别为U1、U2，通过RL 和R的电流分别为I1、I2，电流表示数为I．则下列判断正确的是
A．I = I1 = I2
B．U1 > U2
C．若U1 = U2 ；则 I1 = I2
D．若I1 = I2 ；则 RL = R
28．下列说法中符合实际的是
A．一盏100W的白炽灯正常发光1h，消耗0.1kW•h的电能
B．常用的测电笔就是用来测量家庭电路电压大小的工具
C．在一只灯泡两端加2V电压时，通过灯泡的电流是0.2A，则灯泡的电阻是10Ω
D．为了安全用电，洗衣机等家用电器的金属外壳必须与大地保持绝缘
29．冬天，暖气系统中用热水流过散热器，利用水温度降低时放出的热来取暖。其中，选用水而不选用其它液体的主要原因是（ ）
A．水比其它液体流动性大B．水比其它液体价格便宜
C．水比其它液体的比热容大D．水比其它液体来源广，无污染
30．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变
二、填空题（每空1分，共10题，20分）
31．阻值为R1=20Ω，R2=5Ω的两电阻，串联在电路中，则这两电阻两端的电压之比U1：U2=_______，把它们并联起来后的总电阻为______Ω。
32．小红家新购买了一台标有“220V 1500W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过100圈，电能表名牌如图所示，电热器在2min内消耗的电能为________ kW•h，实际功率为________ W．

33．如图是小灯泡L和电阻R中的电流随电压变化的图象。由图象可知，电阻R的阻值为_____Ω。现将小灯泡L和电阻R串联在电路中，当电阻R两端电压为3V时，小灯泡L消耗的功率是_______W。
34．如图所示是R1和R2两个电阻中电流随它们两端电压的变化图象，由图像可知，R1___R2。（选填“>”“=”或“，两灯串联时电流达到较小电流，所以应该是L2正常发光。
L1的电阻为：
，
串联后L1的电压为：
，
所以电源电压为：
。
故选B。
15、C
【详解】AB．由图可知，电流从电源的正极流出，分别经过两个灯泡，回到电源的负极，故两灯泡并联，故AB错误；
CD．由图可知，电流表与L1串联，故测的是L1的电流，故D错误，C正确；
16、B
【详解】扩散现象说明，组成物质的分子在永不停息的做无规则运动，分子间有间隔。分子做无规则运动的快慢和温度有关，温度越高，分子运动越剧烈，扩散的越快。故A、C、D是机械运动，B是分子运动，体现扩散现象，选项B正确。
故选B。
17、B
【分析】由电路图可知，闭合开关S1，断开开关S1，电路为R1的简单电路，电流表测R1的电流，根据欧姆定律求出电源的电压；同时闭合开关S1、S1，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，根据并联电路的电流特点求出通过R1的电流，根据欧姆定律求出R1，进而求两电阻之比；利用并联电路的电压特点和P＝UI求出R1和R1的电功率之比．
【详解】由电路图可知, 闭合开关S1，断开开关S1，电路为R1的简单电路,电流表测通过R1的电流，由I＝可得，电源的电压：U＝I1R1＝0.1A×15Ω＝3V；同时闭合开关S1、S1，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以,通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过R1的电流：I1＝I−I1＝0.5A−0.1A＝0.3A，由I＝得R1＝＝10Ω,则因并联电路中各支路两端的电压相等，所以,由P＝UI可得,R1、R1的电功率之比：.故选B.
18、C
【详解】A．空调的电流大约是5A，A项不合题意；
B．电饭锅的电流大约是5A，B项不合题意；
C．节能灯的功率大约是10W，正常工作时的电流约是
选项C符合题意；
D．电视机的功率约是100W，正常工作时的电流约是
D项不合题意。
19、C
【解析】A. 碳棒、人体、大地都是导体，故A不符合题意；
B. 水银、铜丝是导体，空气是绝缘体，故B不符合题意；
C. 陶瓷、干木、塑料都是绝缘体，故C符合题意；
D. 大地、人体是导体，陶瓷是绝缘体，故D不符合题意。
故选C.
20、A
【详解】“火要虚”能使可燃物与空气中氧气接触更充分，燃烧更完全才能燃烧更旺；此做法不能改变可燃物的热值、着火点等物质固有属性及空气中氧气的含量，故选A。
21、D
【解析】由电路图知道，滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，并联电路各支路两端电压与电源电压都相等，所以移动滑片变阻器两端电压不变，即电压表示数不变；当滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，由根据欧姆定律知道，通过它的电流减小，即电流表示数变小；两支路间互不影响，所以灯泡亮度不变；电路的总功率P总=P滑+P灯=U2/R滑+U2/R灯，因为R滑 增大，R灯不变，且灯和滑动变阻两端的电压都等于电源电压，所以电路的总功率P总变小，综上所述，只有D正确，故选D．
22、A
【分析】由电路可知，电阻R1与滑动变阻器串联，电流表测电路电流，电压表V1测电阻R1两端电压，电压表V2测滑动变阻器两端电压，根据滑动变阻器划片的移动方向判断滑动变阻器接入电路的组织如何变化，然后根据串联电路特点及欧姆定律判断各电表示数如何变化．
【详解】由图可知，变阻器与定值电阻串联，电压表V1测R1两端电压，V2测R2两端电压，电流表测电路中的电流，当变阻器的滑片P向右移动时，电阻R2的阻值变小，则电路中的电流I变大，即电流表A的示数变大，由U=IR可知，R1两端电压U1变大，即电压表V1的示数变大；根据串联电压的特点，有U=U1+U2，由于电源电压U一定，而U1变大，则R2两端电压U2变小，即电压表V2的示数变小．给上分析可知，A正确，BCD错误．故选A．
23、B
【详解】由图可知，灯泡L1、L2并联，电流表测L1支路的电流，电压表并联在灯泡L1两端．
A．如果是电压表断路，则电路是连通的，两灯泡正常发光，电流表有示数，故A不符合题意；
B．如果是电流表断路，说明L1支路断路，则灯L1不能发光，电流表和电压表都没有示数，故B符合题意为答案；
C．如果是L1断路，则灯泡L1不能发光，电流表无示数，电压表与电源两极连接，有示数仍为电源电压，故C不符合题意；
D．如果是L2断路，则灯L2不能发光，并联电路各支路互不影响，L1正常发光，电流表、电压表都有示数，故D不符合题意；
24、D
【详解】A．破镜不能重圆，这是因为镜破处分子间的距离都大于分子直径的10倍以上，分子间相互吸引的作用微乎其微，故A错误；
B．将水倒入细沙中，水渗进去是水进入沙子颗粒之间的空隙不是水分子进入沙子分子之间的空隙，故B错误；
C．雾霾中PM 2.5颗粒是由大量分子组成的，其的运动属于物体的机械运动，不能说明分子在做无规则运动，故C错误；
D．墨水滴入水中的扩散时，看到的是由分子组成的水的运动，水分子的运动是肉眼看不到的，故D正确。
25、C
【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
26、D
【详解】A．灯泡的亮度取决于灯泡的实际功率，两灯亮度不同，只能是实际功率不同，不能说明灯泡的串并联方式，故A不符合题意；
B．并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相等，故B不符合题意；
C．串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相等，故C不符合题意；
D．通过两灯的电流不相等一定是并联，故D符合题意．
27、D
【详解】闭合开关S后，灯L的电阻RL和定值电阻R并联，所以它们两端的电压分相等，即U1＝U2，故B错误；根据并联电路的电流特点可知：I ＝ I1 + I2，故A错误；根据I＝
可知，如果RL ＝ R通则I1 ＝ I2，故D正确；C错误；故选D．
28、C
【详解】A. ∵P=100W=0.1kW，t=1h，
∴W=Pt=0.1kW×1h=0.1kW⋅h=0.1度，A不符合题意．
B. 测电笔是用来辨别火线和零线的，用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线，如果氖管不发光，表示接触的是零线，B不符合题意．
C. ∵U=2.0V，I=0.2A，∴R===10Ω，C符合题意．
D. 家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险．但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生融电事故．如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走、人体接触外壳就没有危险了，D不符合题意．
故选C.
29、C
【详解】北方冬季暖气中一般用水做循环液，是因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，故C正确。
30、B
【详解】AB．扬声器的线圈中有随声音变化的电流，因为通电线圈在磁场中受到力的作用，使得线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音，是利用通电导体在磁场中受到力的作用原理工作的，故A错误，故B正确；
C．扬声器工作时消耗电能，将电能转化为机械能，故C错误；
D．改变线圈中电流的方向，线圈受力方向改变，线圈运动方向改变，故D错误。
故选B。
二、填空题（每空1分，共10题，20分）
31、4∶1 4
【详解】[1]由于串联电路中电流处处想等，即电流之比为，
由可得：
；
[2]由于并联电路总电阻的倒数等于各分电阻倒数之和，即
，
则R1、R2并联后有
，
所以R1、R2并联后总电阻为4Ω。
32、0.04 1200
【解析】2500R/kw⋅h，表示电能表转盘每转过2500转用电1kW⋅h，则电能表转盘每转过1转表明用电器消耗电能kW⋅h，所以，
用电电能表转盘转过了100圈消耗的电能是：W==0.04kW⋅h，t=2min=120s,P==1200W
【点睛】
该电能表上标有2500R/kw•h，表示电能表转盘每转过2500转用电1kw•h．这样可算出电能表转盘转过了100圈时消耗的电能．然后有时间可算出功率．
33、20 0.15
【详解】[1]由图像可知，电阻R两端电压为3V时，电流为0.15A，则
；
[2]当灯与电阻串联时，电阻R两端电压为3V，电路中的电流为0.15A，由图像可知，此时灯泡两端电压为1V，则
。
34、< 3 1
【详解】[1]图中给出了R1和R2的I-U图像，当通过R1、R2电流相等时，根据U=IR，电阻越大，分得的电压越大，所以R1
