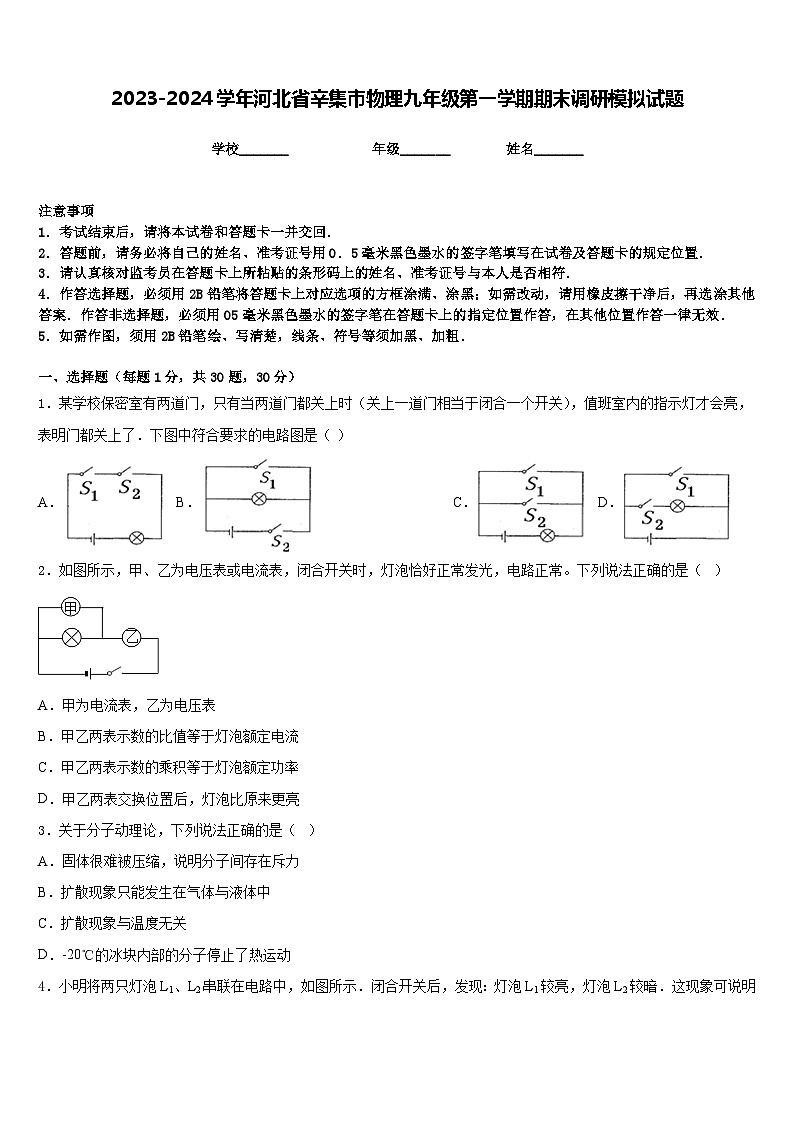

2023-2024学年河北省辛集市物理九年级第一学期期末调研模拟试题含答案

这是一份2023-2024学年河北省辛集市物理九年级第一学期期末调研模拟试题含答案，共9页。试卷主要包含了关于家庭电路，下列说法正确的是，如图甲为升降机电路的部分原理图等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（ ）
A．B．C．D．
2．如图所示，甲、乙为电压表或电流表，闭合开关时，灯泡恰好正常发光，电路正常。下列说法正确的是（ ）
A．甲为电流表，乙为电压表
B．甲乙两表示数的比值等于灯泡额定电流
C．甲乙两表示数的乘积等于灯泡额定功率
D．甲乙两表交换位置后，灯泡比原来更亮
3．关于分子动理论，下列说法正确的是（ ）
A．固体很难被压缩，说明分子间存在斥力
B．扩散现象只能发生在气体与液体中
C．扩散现象与温度无关
D．-20℃的冰块内部的分子停止了热运动
4．小明将两只灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现：灯泡L1较亮，灯泡L2较暗．这现象可说明
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的实际功率可能相同
D．两只灯泡的两端电压一定不相同
5．根据额定电压为小灯泡的图象如图所示分析，下列结论正确的是（ ）
A．当小灯泡的电压为0V时，其电阻为0
B．当小灯泡的电流为时，其实际功率为
C．通过小灯泡的电流与其两端的电压成正比
D．小灯泡的额定功率为
6．在日常家庭用电中如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是
A．更换灯泡或维修电路时要先断开电源B．三孔插座接地线要保证良好接地
C．使用测电笔时，手接触笔尾金属体D．用电器电线绝缘皮破损了仍在使用
7．在学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是（ ）
A．做功可以改变物体的内能
B．热传递改变物体内能是不同形式的能量的互相转化
C．在一定条件下各种形式的能量可以相互转化
D．能量在转移和转化的过程中能量的总量保持不变
8．关于家庭电路，下列说法正确的是
A．我国家庭电路的电压是110V
B．家庭电路中电流过大时，空气开关会自动断开
C．只有36V的电压对人体才是安全的
D．家庭电路总电流过大，一定是电路中出现了短路

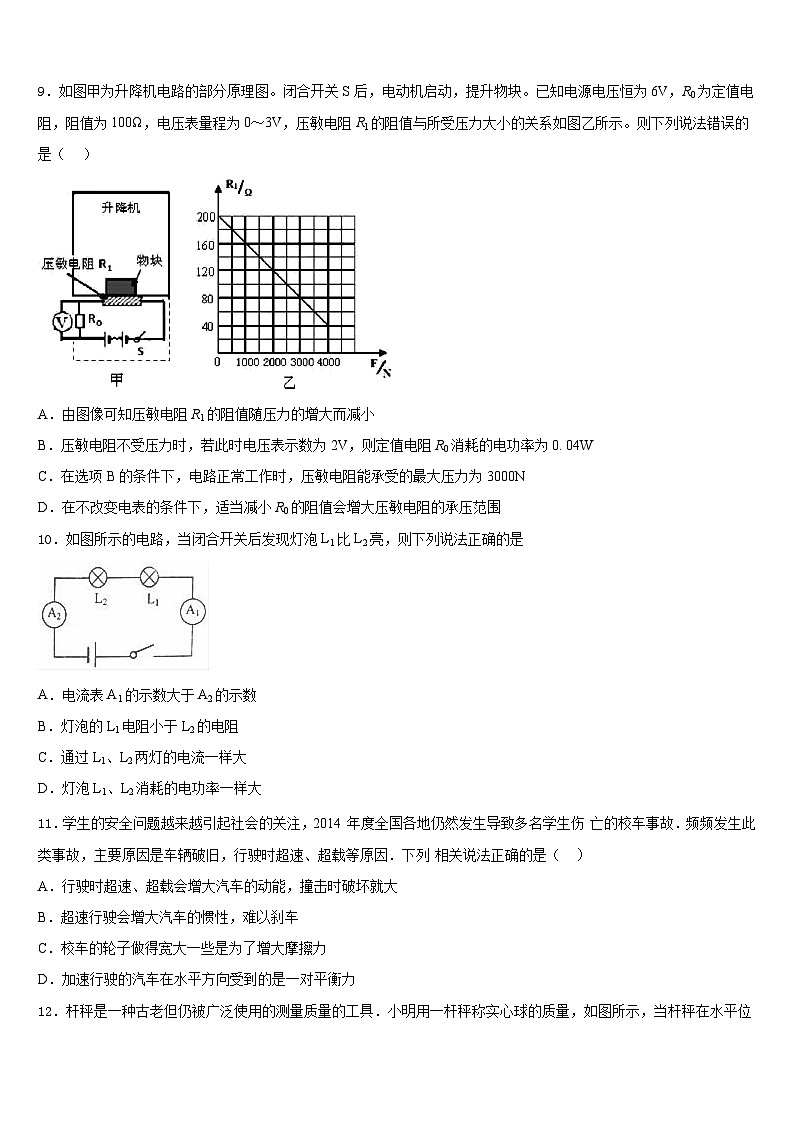

9．如图甲为升降机电路的部分原理图。闭合开关S后，电动机启动，提升物块。已知电源电压恒为6V，R0为定值电阻，阻值为100Ω，电压表量程为0～3V，压敏电阻R1的阻值与所受压力大小的关系如图乙所示。则下列说法错误的是（ ）
A．由图像可知压敏电阻R1的阻值随压力的增大而减小
B．压敏电阻不受压力时，若此时电压表示数为2V，则定值电阻R0消耗的电功率为0. 04W
C．在选项B的条件下，电路正常工作时，压敏电阻能承受的最大压力为3000N
D．在不改变电表的条件下，适当减小R0的阻值会增大压敏电阻的承压范围
10．如图所示的电路，当闭合开关后发现灯泡L1比L2亮，则下列说法正确的是
A．电流表A1的示数大于A2的示数
B．灯泡的L1电阻小于L2的电阻
C．通过L1、L2两灯的电流一样大
D．灯泡L1、L2消耗的电功率一样大
11．学生的安全问题越来越引起社会的关注，2014 年度全国各地仍然发生导致多名学生伤 亡的校车事故．频频发生此类事故，主要原因是车辆破旧，行驶时超速、超载等原因．下列 相关说法正确的是（ ）
A．行驶时超速、超载会增大汽车的动能，撞击时破坏就大
B．超速行驶会增大汽车的惯性，难以刹车
C．校车的轮子做得宽大一些是为了增大摩擦力
D．加速行驶的汽车在水平方向受到的是一对平衡力
12．杆秤是一种古老但仍被广泛使用的测量质量的工具．小明用一杆秤称实心球的质量，如图所示，当杆秤在水平位置平衡时，秤陀悬线正好压在4kg刻度线上．由图可以估测出秤砣的质量大约是（ ）
A．16kgB．4kgC．lkgD．0.25kg
二、填空题（每题5分，共4题，20分）
13．在如图甲所示电路中，闭合开关S后，两个灯都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是_____A，通过灯泡L2的电流是_____A．
14．内燃机有四个冲程，如图所示是内燃机的_____冲程，此冲程将_____能转化为_____能．
15．冬天常用一种电热暖手宝，其内部液体通常采用水，这是利用水的______较大的属性，使保暖时间更长。若袋内质量为0.5kg的水吸收了1.68×105J的热量，则水升高的温度为_______°C。（c水=4.2×103J/(kg•°C)）
16．一节干电池的电压是______V，我国家庭电路的电压是_______U。
三、实验题（共12分）
17．（4分）小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。小宇用图甲所示的电路继续进行探究：
(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；
(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；
(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
18．（4分）在“测定小灯泡的功率”的实验中，选用了如图甲所示的器材，其中电源为3节新干电池，小灯泡的额定电压为2.5V（小灯泡的额定功率小于1W），滑动变阻器标有“25Ω 1A”
（1）请你用笔画线代替导线，将图甲所示的电路连接完整．（请用签字笔在答题卡上连线）
（2）连接电路过程中，滑片P应置于 端．（选填“A”或“B”）
（3）闭合开关后，无论怎样移到滑片P，小灯泡几乎不发光，两电表均有较小示数且保持不变，则故障可能是 ．
（4）排出故障后，移到滑动变阻器P到某处时，电压表示数为2V，若要测小灯泡的额定功率时，应将滑片P向 端移动（选填“A”或“B”）．当小灯泡正常发光时，电流表示数如图乙所示，则通过小灯泡的电流是 A，小灯泡的额定功率是 W．
（5）利用该电路继续探究电流跟电阻的关系时，需将小灯泡换成适当的定值电阻R，其他器材不变．若实验时保持电压表示数为2V不变，则更换的电阻阻值不能大于 ．
19．（4分）某实验小组的同学在进行“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小明同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错误的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）
（____________）

（2）小李同学连接好电路，同组的小王检查后，认为连接无误，但闭合开关后小灯泡不亮．他接下来合理的操作是先______，再根据现象，______或检查灯泡和灯座等元件的接触是否良好 。（选填下列步骤前的字母）
A．断开开关S
B．调节滑动变阻器，观察灯泡是否能发光
C．观察电流表的示数是否为零，判断电路是否断路
（3）小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如表所示，①小明同学设计的实验记录表格错误的地方是______，②根据表中数据，算出小灯泡的额定功率为______W，③进一步分析实验数据，可判断小灯泡接入电路前，灯丝阻值的可能范围是______，滑动变阻器的最大阻值为______.
（4）小王实验时发现电压表损坏了，老师告诉他已经没有电压表可换，而给了他一个已知阻值为R0的定值电阻和若干个开关，小王重新设计了如图乙所示的电路，测量小灯泡的额定功率，请你帮他在图中AB和CD间选择填上电流表和开关S2的元件符号，AB间填_____CD间填_______
并补全实验步骤。
①按照电路图正确连接电路。
②断开开关S3，闭合开关S1、S2，调节滑动变阻器，使得电流表读数为______，即灯泡正常发光。
③保持滑片位置不动，断开开关S2，闭合开关S1、S3，记下电流表的读数为I，则测得小灯泡额定功率的表达式为P=______ （用U额、R0和I表达）。
四、作图题（共16分）
20．（8分）如图是某品牌榨汁机，为保证安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁，请再虚线方框内画出符合上述要求的电路图（榨汁机用电动机表示）
（______）
21．（8分）为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．
（_______）
五、计算题（共22分）
22．（10分）用天然气灶烧水，燃烧0.5 m1的天然气，使100 kg的水从20℃升高到70 ℃．已知水的比热容c＝4.2×101J/(kg·℃)，天然气的热值q＝7.0×107 J/m1．求：
(1)0.5m1天然气完全燃烧放出的热量Q放．
(2)水吸收的热量Q吸．
(1)燃气灶的效率η．
23．（12分）图甲是一家用电暖器，有“低温”、“中温”、“高温”三档，铭牌见下表（“高温”档功率模糊不清）；图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全．闭合S1为“低温”档．若某房间室内空气质量为60kg，空气的比热容为1.1×103J/（kg•℃），电暖器放出热量的50%被室内空气吸收，该电暖器的“高温”档正常工作20min，求：
(1)“低温”档正常工作时的电阻；
(2)“高温”档正常工作时的总电流；
(3)此房间内空气温度升高的度数。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、A
4、D
5、D
6、D
7、B
8、B
9、C
10、C
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、0.2 0.8
14、做功 内 机械
15、比热容 80
16、1.5 220
三、实验题（共12分）
17、L1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小
18、（1）如下图所示；（2）B；（3）滑动变阻器同时接A、B接线柱；（4）A；0.24；0.6；（5）20Ω
19、 C B 平均功率 0.625 0﹤R﹤5Ω（或小于5Ω） 25Ω 开关S2 电流表 U额（I-）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1.5×107J 2.1×107J 60%
23、 (1)88Ω；(2)7.5A；(3)15℃
序号
1
2
3
4
5
电压表示数/V
1.0
2.0
2.5
3.0
6.0
电流表示数/A
0.2
0.22
0.25
0.26
0
灯泡的亮度
不亮
微亮
亮
很亮
突然熄灭
灯泡功率/W
平均功率/W
