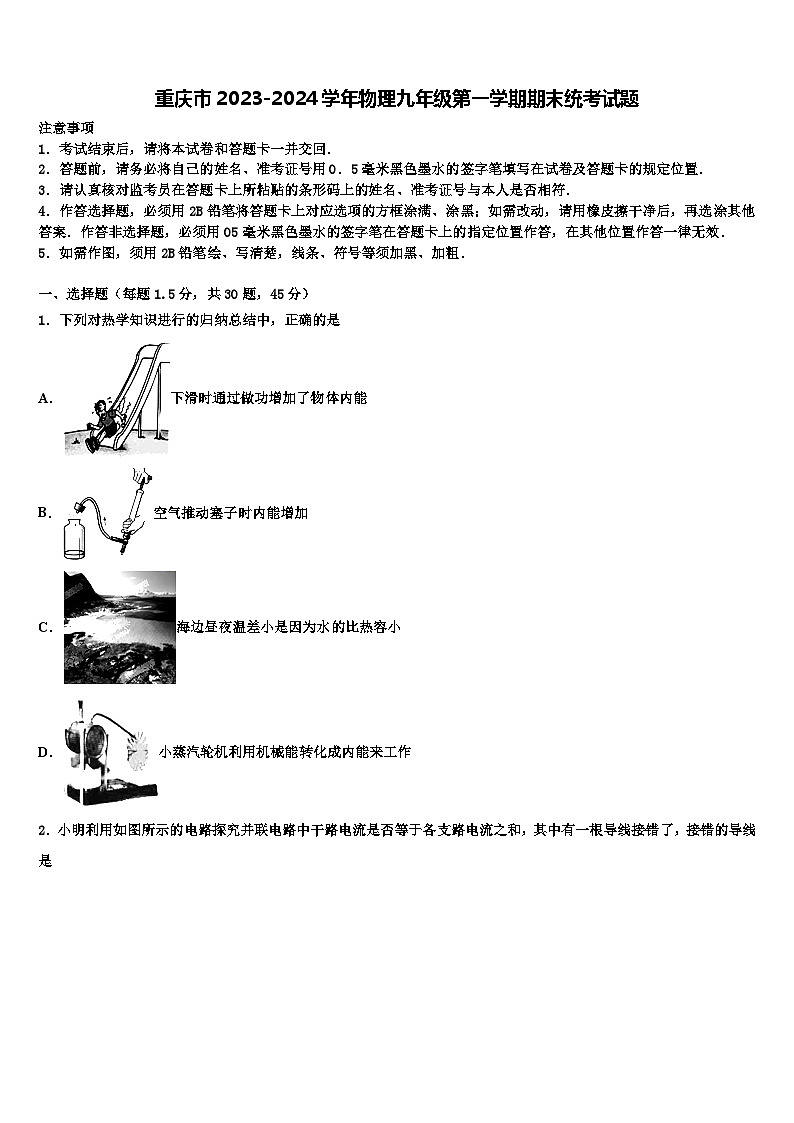

重庆市2023-2024学年物理九年级第一学期期末统考试题

这是一份重庆市2023-2024学年物理九年级第一学期期末统考试题，共24页。试卷主要包含了分析下列四幅图片，说法正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．下列对热学知识进行的归纳总结中，正确的是
A．下滑时通过做功增加了物体内能
B．空气推动塞子时内能增加
C．海边昼夜温差小是因为水的比热容小
D．小蒸汽轮机利用机械能转化成内能来工作

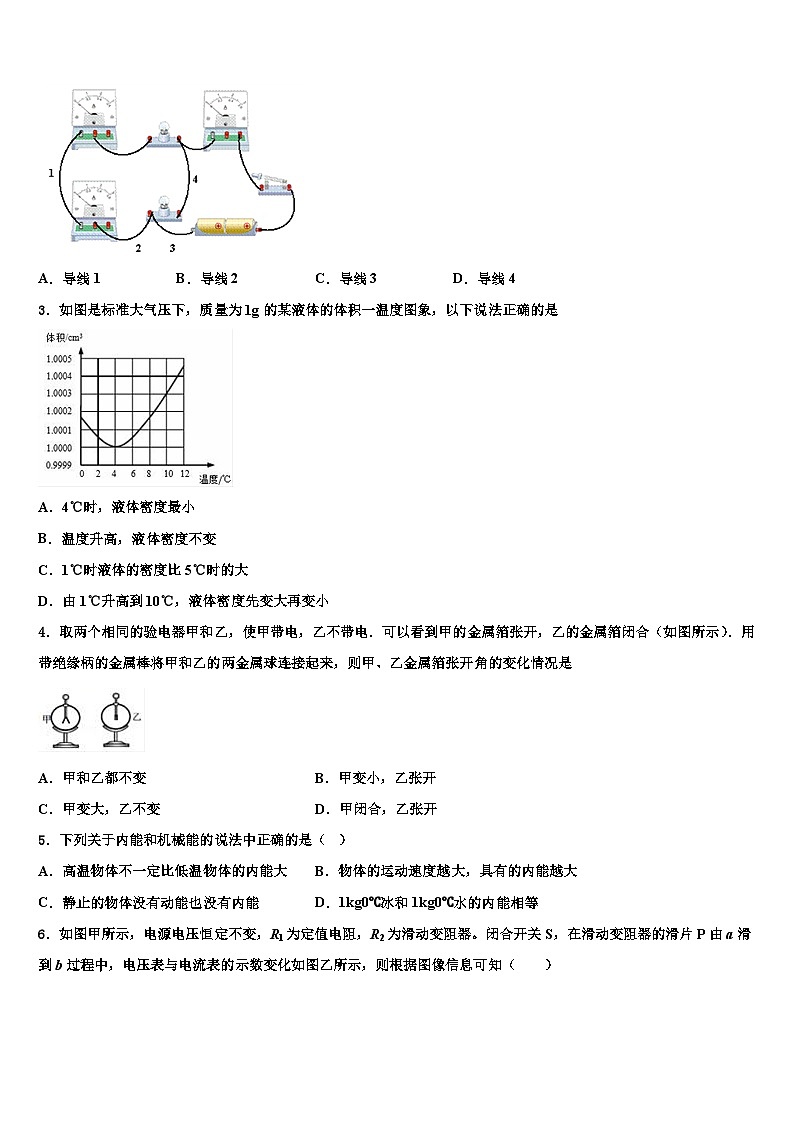

2．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是

A．导线1B．导线2C．导线3D．导线4
3．如图是标准大气压下，质量为1g的某液体的体积一温度图象，以下说法正确的是
A．4℃时，液体密度最小
B．温度升高，液体密度不变
C．1℃时液体的密度比5℃时的大
D．由1℃升高到10℃，液体密度先变大再变小
4．取两个相同的验电器甲和乙，使甲带电，乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是
A．甲和乙都不变B．甲变小，乙张开
C．甲变大，乙不变D．甲闭合，乙张开
5．下列关于内能和机械能的说法中正确的是（ ）
A．高温物体不一定比低温物体的内能大B．物体的运动速度越大，具有的内能越大
C．静止的物体没有动能也没有内能D．1kg0℃冰和1kg0℃水的内能相等

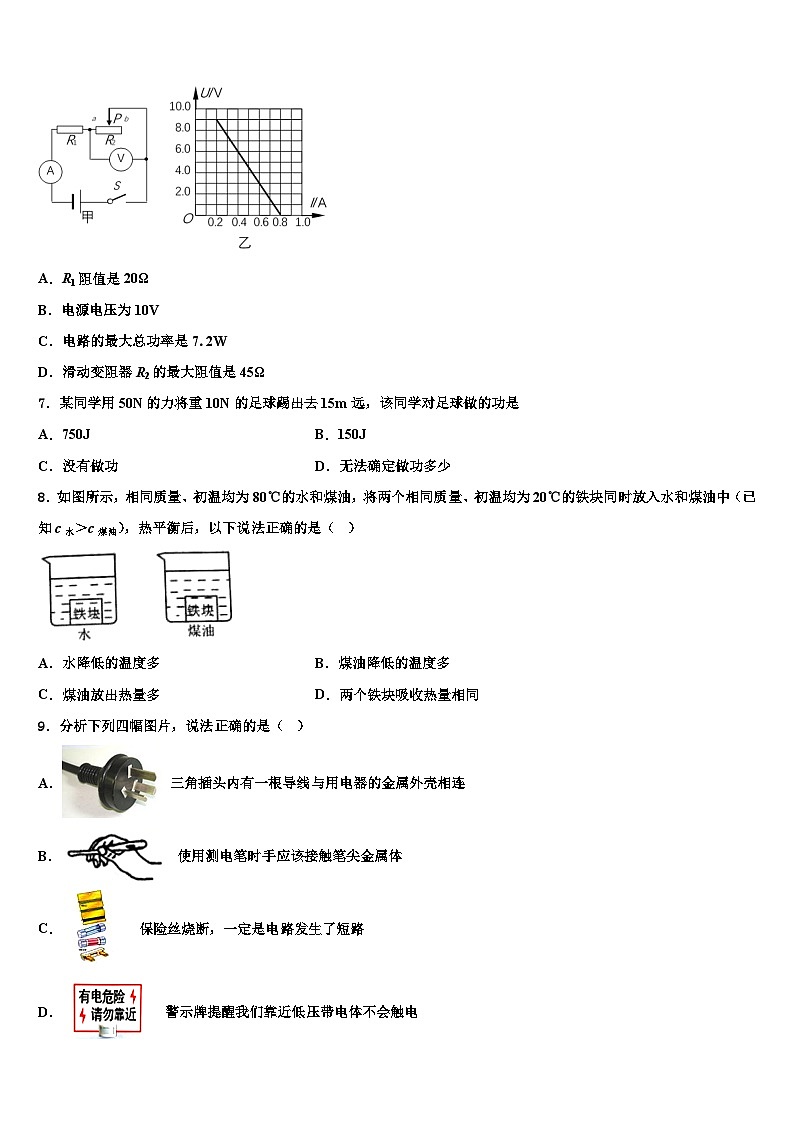

6．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，在滑动变阻器的滑片P由a滑到b过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息可知（ ）
A．R1阻值是20Ω
B．电源电压为10V
C．电路的最大总功率是7.2W
D．滑动变阻器R2的最大阻值是45Ω
7．某同学用50N的力将重10N的足球踢出去15m远，该同学对足球做的功是
A．750JB．150J
C．没有做功D．无法确定做功多少
8．如图所示，相同质量、初温均为80℃的水和煤油，将两个相同质量、初温均为20℃的铁块同时放入水和煤油中（已知c水＞c煤油），热平衡后，以下说法正确的是（ ）
A．水降低的温度多B．煤油降低的温度多
C．煤油放出热量多D．两个铁块吸收热量相同
9．分析下列四幅图片，说法正确的是（ ）
A．三角插头内有一根导线与用电器的金属外壳相连
B．使用测电笔时手应该接触笔尖金属体
C．保险丝烧断，一定是电路发生了短路
D．警示牌提醒我们靠近低压带电体不会触电
10．我国新型运载火箭长征六号主要用于满足微小卫星发射需求，它的“动力心脏”液氧煤油发动机是由我们陕西科研工作者制造的。如图是火箭发射升空的情形，以下说法正确的是( )
A．火箭加速上升过程中火箭的动能转化为重力势能
B．燃气对火箭做功，燃气的内能会增加
C．煤油燃烧得越充分，其热值就越大
D．火箭是热机的一种，因为它自己携带氧化剂，所以可以飞出大气层
11．汽车发动机冷却液，常见的是乙二醇水溶液，这种冷却液防冻、防沸。与水相比，这是因为该冷却液的（ ）
A．凝固点高，沸点高B．凝固点高，沸点低
C．凝固点低，沸点高D．凝固点低，沸点低
12．下列各组物理量单位中，表达电功单位的是
A．瓦、度B．瓦、干瓦•时
C．千瓦•时、焦耳D．焦耳/秒、度
13．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
①电磁铁的右端为N极
②小磁针将顺时针旋转
③当P向左滑动时，电磁铁的磁性增强，指示灯变亮
④当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
A．只有④正确B．只有③④正确
C．只有②③正确D．①②③④都正确
14．下列关于能量的转化和守恒的说法中错误的是
A．绿色植物的光合作用将光能转化为化学能
B．酒精燃烧时，将化学能转化为内能
C．发电机发电时，将机械能转化为电能
D．汽车匀速下坡时，重力势能转化为动能
15．如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数允许变化范围是0.1～0.25A
C．滑动变阻器的阻值允许调节的范围是24～50Ω
D．电路的最大电功率是2.5W
16．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是( )
A．电压表短路B．电流表断路C．L1断路D．L1短路
17．下列关于内能、热量、温度说法正确的是（ ）
A．物体温度越高，所含的热量越多
B．0℃的冰也具有内能
C．温度高的物体，内能一定大
D．物体温度升高，它一定吸收热量
18．根据能量守恒定律，下列四幅图中仅发生能量转移的是（ ）
①试管中的冷水放入热水中变热
②煤气炉将冷水烧热
③一球上升一球下降（不考虑摩擦影响）
④小灯泡通电发光
A．①②B．②③C．③④D．①③
19．如图甲所示，R1的阻值是20 Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是( )
A．0.45 WB．0.50 WC．0.80 WD．0.90 W
20．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
21．在倡导“低碳生活”的时代，以下能源在开发和利用中对环境污染和破坏作用最小的是
A．太阳能B．煤炭C．石油D．天然气
22．下列各用电器均标有“220V 60W”字样，它们正常工作相同的时间，消耗的电能
A．电视机最多B．电风扇最多C．电热毯最多D．一样多
23．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是
A．B．
C．D．
24．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是 （ ）
A．B．
C．D．
25．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为
A．1.2V 6VB．1.4V 5.2VC．4.8V 1.2VD．1.4V 3.8V
26．两定值电阻R1＝10Ω,R2＝5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是( )
A．R1、R2电流之比为1:2
B．R1、R2两端的电压之比为2:1
C．R1、R2消耗的电功率之比为1:2
D．电路消耗总的电功率等于2.7W
27．生活到处皆物理，留心分析皆学问，你认为对下列生活情境的分析，正确的（ ）
A．一壶开水冷却后，温度降低，内能不一定减少
B．冬天用热水袋取暖，人体感到暖和，是用做功的方法改变内能
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象
D．和平号空间站坠入大气层与空气摩擦生热，是用热传递的方法改变内能
28．下列用电器中，主要利用电流热效应工作的是
A．电饭煲 B．电冰箱 C．电风扇 D．电视机
29．如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是
A．电流表的示数变小
B．电流表的示数不变
C．电压表的示数变大
D．电压表与电流表示数的比值不变
30．如图电源电压不变，当滑片P向a端移动时，会出现的现象是
A．电流表示数变小，灯泡变暗
B．电流表示数变大，灯泡变亮
C．电流表示数变大，灯泡变暗
D．电流表示数变小，灯泡变亮
二、填空题（每空1分，共10题，20分）
31．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是____kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘穿了30转，则该用电器的功率是____W．他想借助电能表测量家中电磁炉的实际电功率，还需要用到的一种测量仪器是________．
32．额定功率为 500W 的电热器，1度电可供它正常工作___h；若该电热器平均每天使用 3 h，则一个月要花费的电费为_____元。（按 0.5 元/kW·h 收费，一个月按 30 天计算）
33．课外实践活动中，小青仔细观察了家中的电能表，表盘信息如图所示，电能表的示数为_______。若一段时间内指示灯闪烁了320次，则用电器消耗的电能为_______J。
34．用滑轮组将一个重为5N的物体匀速提升10cm，由图可知，绳端受到的拉力F为________N，绳端移动的距离s为________cm，滑轮组的机械效率η为________ .
35．如图甲，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图乙，根据图象可知：电源电压为______V，R1的阻值为______Ω。当滑动变阻器滑片在中点时，电流表的示数为______A。若滑片从右端向左端匀速滑动时，电压表V2指针偏转的速度______（变大/变小/不变,下同），电流表A指针偏转的速度______。

36．小雪利用家中标有“3000r/kw·h”的电能表测量家中电热壶的电功率，当只有电热壶工作时，小雪观察到电能表转动180转，用时3min，则电热壶在这段时间内消耗的电能是__________kW·h,电热壶的电功率是__________。
37．人体发热时常用湿毛巾敷在头部，过一段时间后，毛巾温度升高，体温降低，这说明________可以改变物体的内能，也说明水的________较大，对调节温度有很好的作用．
38．2013年6月20日，我国第一位“太空教师”王亚平在“天宫一号”进行授课直播。
（1）将一个金属圈插入饮用水袋，抽出后制作了一个水膜，往水膜表面贴上一片画有中国结图案的塑料片，水膜依然完好，如图甲所示，这表明分子之间存在_____；
（2）用注射器向制作好的水球内注入少量红色液体，水球变成了一枚“红宝石”，如图乙所示，这表明分子在_____，
（3）王亚平在在实验室成功制作了一个亮晶晶的水球，如图所示。该水球成像原理与_____（选填“放大镜”、“投影仪”或“照相机”）相同。
（4）王亚平在“天宫一号”上展示了一个近乎正球形的大水球，而地球上我们看到的水珠一般都是扁球形的，这是由于地球上的水珠受到_____的作用。
39．现有规格分别为“6V 3W”和“6V 6W”的两个小灯泡 L1、L2，其电流与电压关系如图所示.由图像可知，两灯灯丝电阻都随电流的增大而______（选填“增大”、“减小”或“不变”）；若将两灯并联接在6V 的学生电源两端，通电 5min，两灯泡消耗的总电能为______J；若将两灯串联在学生电源两端，在保证每个灯泡两端电压都不超过其额定电压的情况下，电源电压最大可调至 ______V.
40．如图所示，是一个家庭电路中常用的五孔插座，试电笔插入_______孔（填字母即可）时，试电笔的氖管会发光。小黄同学家的灯不亮了，保险丝和灯泡都完好，他用试电笔检查时发现试电笔的氖管仍能发光，发生此故障的原因是________（选填“火线”或“零线"）有断路。
三、实验题（每空1分，共2题，15分）
41．实验题：
（1）如图甲是探究“影响电磁铁磁性强弱的因素”实验。根据图示的情境可知,______（填“甲”或“乙”）的磁性强，依据是______，说明电流一定时，______，电磁铁磁性越强。当滑动变阻器滑片向左移动时,电磁铁甲、乙吸引大头针的个数______（填“增加”或“减少”），说明电流越______，电磁铁磁性越强。
（2）如图乙为探究“磁生电”的实验装置。闭合开关,让悬着的导体AB______（选填“左右”、“上下”、“沿A向B”或“沿B向A”）运动时，电流表会发生偏转。若把灵敏电流计换成干电池，闭合开关S，可观察到导体AB_________（选填“运动”或“不运动”）
42．在“研究影响滑动摩擦力大小的因素”的实验结束后，小红猜想滑动摩擦力大小还可能与接触面积有关． 请你帮她设计实验，验证这个猜想．
（1）选择的器材：_________________________．
（2）实验的步骤：____________________________．
四、计算题（每题10分，共2题，20分）
43．以步代车是一种健康的生活方式。小明步行的速度是1.2 m/s，他根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析：当两脚一前一后着她时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功，如果小明的质量为 50 kg，试求（g 取 10N/kg）
（1）他每走一步克服重力所做的功；
（2）他走路时克服重力做功的功率；
（3）小明在水平路面上正常行走1h，手机上的运动软件显示他消耗了7.2105 J的能量，则小明走路时身体克服重力做功的效率是多少？
44．在如图所示的电路中，电源电压为15V保持不变，灯泡L只标有“6V”字样，闭合开关S，并移动滑动变阻器的滑片，当滑动变阻器接人电路的电阻值为18Ω时，小灯泡恰好正发光．求：
（1）此时通过小灯泡的电流；
（2）小灯泡的电阻．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】A．小孩从滑梯上滑下来，摩擦生热，机械能转化成内能，做功改变了物体的内能．该选项说法正确；
B．瓶内气体膨胀对瓶塞做功，内能减小，转化成瓶塞的机械能，该选项说法错误；
C．水的比热容大，同样受冷或受热时温度变化小，该选项说法错误；
D．蒸汽轮机利用蒸汽的内能做功，是内能转化成机械能，该选项说法错误．故选A．
考查了做功改变内能，水的比热容，能量之间的转化．
2、C
【解析】解答：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动下面灯泡与负极相连的导线，将负极与下面灯泡相连的导线改接左下电流表的负接线柱，导线3接错了，故C正确．
点睛：要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流．
3、D
【解析】由图象知道，液体在4℃时，体积最小，由于质量不变，由知道，此时液体密度应是最大的，故A错误；由图象知道，在0℃～4℃范围内，温度升高，体积减小，其密度增大，当温度高于4℃时，温度升高，体积增大，密度减小，故B错误；由图象知道，1℃时液体的体积比5℃时的大，而质量不变，所以1℃时液体的密度比5℃时的小，故C错误；由图象知道，由液体温度由1℃升高到10℃过程中，质量不变，而液体体积先变小后变大，所以液体密度应是先变大再变小，故D正确，故选D。
4、B
【解析】甲带电，乙不带电，用带绝缘柄的金属棒将甲和乙的两金属球连接起来，甲使乙带上电，乙的金属箔张开．甲带的电减少，甲金属箔片张角变小．故B正确为答案．
点睛：验电器是利用同种电荷相互排斥的原理制成的，通过金属箔片的张角的大小可以确定其所带电荷的多少．
5、A
【解析】A．物体的内能与温度有关，与物体的质量、种类都有关。故高温物体不一定比低温物体的内能大，A正确；
B．物体的运动速度越大，具有的机械能越大，但内能不一定大，B错误；
C．静止的物体没有动能，但具有内能，C错误；
D、1kg0℃冰和1kg0℃水，虽然温度相等，但构成水和冰的分子运动情况不同，故它们的内能不同，D错误。
6、D
【分析】本题结合函数图像考查含滑动变阻器的动态电路分析。首先分析电路图，明确各元件的连接方式，各电表测量的物理量，再根据函数图像分析求解。
【详解】由图甲可知，电阻R1与滑动变阻器R2串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流。当滑动变阻器滑片P在a端时，电压表示数为0，电流表示数为0.8A，有
当滑动变阻器滑片P在b端时，电压表示数为9V，电流表示数为0.2A，则有
此时滑动变阻器接入阻值最大为
可知电源电压和定值电阻的阻值为
，
当滑动变阻器滑片P在a端时，电路有最大功率
A．R1阻值是15Ω，故A项不符合题意；
B．电源电压为12V，故B项不符合题意；
C．电路的最大总功率是9.6W，故C项不符合题意；
D．滑动变阻器R2的最大阻值是45Ω，故D项符合题意。
故选D。
7、D
【详解】题中只说明了该同学对足球的作用力大小，而没说明足球在该力的作用下移动的距离，故无法准确求出脚对球所做的功．
8、B
【详解】AB．由题意可知两铁块的质量和初温相同，水和煤油的初温和质量相等，由水和煤油的温度比铁块的温度高可知，块铁放入煤油和水中后，水和煤油放出热量，铁块吸收热量；假设热平衡后两铁块升高的温度相同，则此时两液体的温度也相同，由c水＞c煤油和Q＝cm△t可知，水放出的热量比煤油的要多，而多出这些热量会导致铁块和水上升一定的温度，所以，水降低的温度少，煤油降低的温度多，故A错误、B正确；
CD．由水降低的温度少可知，水中铁块的温度高，即水中温度的变化量大，由Q＝cm△t可知，水中铁块吸收的热量多，即水放出的热量多，故CD错误。
9、A
【分析】(1)三脚插座最长的一个与用电器的金属外壳相连；
(2)根据测电笔的使用方法分析；
(3)电流过大的原因：短路或用电器总功率过大；
(4)安全用电的原则：不接触低压带电体，不靠近高压带电体。
【详解】A．三脚插头中上方的导线与用电器的外壳相连，则A正确；
B．使用测电笔时，手与笔尾的金属体接触，不能接触笔尖金属体，则B错误；
C．保险丝烧断可能是发生了短路或用电器总功率过大，则C错误；
D．高压警示牌提醒人们有电危险，请不要靠近带电体，则D错误。
10、D
【解析】A．火箭加速上升过程中，速度变大，高度升高，所以动能增大，重力势能也增大。故A错误。
B．燃料燃烧其化学能转化为气体内能，气体对火箭做功使火箭加速上升，气体内能又转化为火箭的机械能，所以最终燃气的内能会减小。故B错误。
C．热值是单位质量的物体完全燃烧时放出的热量。热值是物体本身的一种属性，燃烧不充分时不能用热值计算，所以热值与煤油燃烧充分不充分无关。故C错误。
D．火箭是热机的一种，因为它自己携带燃料和氧化剂，可以飞出大气层。故D正确。
11、C
【详解】汽车发动机冷却液防冻、防沸，因为该冷却液凝固点低，沸点高。
故选C。
12、C
【详解】在物理学中，
电能的基本单位是焦耳，符号是J；常用单位是千瓦时，也叫度，符号是kW•h；
故选C．
13、B
【详解】①②根据安培定则可知，电磁铁的左端为N极，右端为S极；根据磁极间的相互作用规律可知，通电后，小磁针将会逆时针旋转，故①②错误；
③闭合开关S1和S2，使滑片P向左滑动，变阻器接入电路的电阻变小，左侧电路中电流变大，电磁铁的磁性增强，巨磁电阻的阻值减小，右侧电路中电流变大，所以指示灯的亮度会变亮，故③正确。
④使滑片P向右滑动，变阻器接入电路的电阻变大，左侧电路中电流变小，电磁铁的磁性变弱，巨磁电阻的阻值变大，右侧电路中电流变小，根据U＝IR可知，灯泡两端的电压减小，即电压表示数变小，故④正确。
故选：B。
14、D
【详解】A. 绿色植物的光合作用将光能转化为化学能，故A正确；B. 酒精燃烧时，将化学能转化为内能，故B正确；C. 发电机发电时，消耗了机械能，获得了电能，将机械能转化为电能，故C正确；D. 汽车匀速下坡时，动能不变，所以重力势能并没有转化为动能，而是克服摩擦做功转化为内能了，故D错误．故选D.
【点睛】
①判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能．②能量既不能凭空产生也不能凭空消失，总是由一种能量转化为另一种能量，在转化的过程中能的总量保持不变．
15、B
【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．
A．当滑动变阻器滑片向右滑动，接入电路中的电阻变大时，根据欧姆定律可知电路中的电流变小，即电流表示数变小；根据U＝IR可知灯泡两端的电压变小，即电压表示数变小；故A错误；
C．根据P＝UI可得，灯的额定电流：
IL额＝＝＝0.25A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，
所以，电路中的最大电流为Imax＝0.25A，
由I＝可得，灯泡的电阻：
RL＝＝＝10Ω，
电路中的总电阻：
Rmin＝＝＝24Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R滑min＝Rmin﹣RL＝24Ω﹣10Ω＝14Ω；故C错误；
D．该电路的最大功率：
Pmax＝UImax＝6V×0.25A＝1.5W，故D错误；
B．当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：
Imin＝＝＝0.1A，
则电流表示数的变化范围是0.1A～0.25A，故B正确．
16、B
【详解】首先分析电路连接，灯泡L1和L2并联连接，电压表测量电源的电压，电流表测量L1电路中的电流；当闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，说明L1电路中出现故障，L2灯亮，说明A、电压表短路不正确，D、L1短路不正确；两只电表均无示数，说明C、L1灯不是断路，则故障可能是B电流表断路．
故选B．
17、B
【分析】要解答此题就要理解好内能、热量、温度三个物理量以及它们之间的关系。
【详解】A．热量是一状态量，描述它的术语是“吸收”和“放出”，不能用含有，故A错误；
B．一切物体的分子都在不停的做无规则运动，所以0℃的冰也具有内能，故B正确；
C．内能与物体的质量、温度、状态等因素有关，因此温度高的物体，内能不一定大，故C错误；
D．改变物体内能的方法有：做功和热传递；因此一个物体的温度升高，不一定要从外界吸收热量，可能是对物体做功导致的，故D错误。
故选B。
18、D
【详解】①冷水放入热水中，属于热传递，发生了内能的转移；
②煤气燃烧时，先将化学能转化为内能，之后内能发生了转移；
③一球上升一球下降，属于机械能在两球之间的转移；
④小灯泡通电发光，将电能转化为内能和光能。
故选D。
19、A
【详解】由滑动变阻器R2消耗的功率P与其电阻R2的关系图象可知，当R2=11Ω时，P2=1．4W，这时电流，电源电压U=IR=1．2A×（21Ω+11Ω）=6V，由乙图可知当R2=21Ω时，R2的功率最大，此时电路中电流I1=U/R1=6V/（21Ω+21Ω）=1．15A，电阻R2的最大功率P1=I12R2=（1．15A）2×21Ω=1．45W，故应选A．
20、B
【详解】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；
C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
21、A
【解析】太阳能是一种洁净的能源，不会产生废渣、废水、废气，绝对不会造成污染和公害；而煤、石油、天然气中含硫，燃烧时会产生有毒的二氧化硫和固体颗粒，污染空气．
故选A．
22、D
【详解】消耗的电能等于电流做的功，根据，所以当电功率和工作时间相同时，消耗的电能相等，即D正确，ABC错误．
选D．
23、C
【详解】地磁北极在地理的南极附近，地磁南极在地理的北极附近；指南针静止时N极指向为磁场的方向，因此在赤道上的指南针静止时，其N极指向地磁南极，也就是地理北极．只有C正确．
24、B
【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。根据串联电路的电压特点和欧姆定律可得，电压表示数
U1=U总-U2=U总-IR2，
因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。
25、C
【分析】分析电路图，两个电阻串联，电压表V1测量电源电压，电压表V2测量R2两端的电压，由串联电路特点可知选择的量程不同，由量程和分度值得到电压表的示数，根据串联电路电压的特点得到R1两端的电压．
【详解】由图可知，两个电阻串联，电压表V1测量电源电压，电压表V2测量R2两端的电压；串联电路两端电压等于各部分电压之和，电压表V1示数应大于V2的示数，两电压表指针位置完全一样，说明V1选用的是0～15V量程，V2选用的是0～3V量程，所以V1的示数为6V，电源电压为6V，V2示数为1.2V，R2两端电压为1.2V，R1两端的电压为：U1=U-U2=6V-1.2V=4.8V．
故选C．
【点睛】
本题考查电压表的使用和串联电路电压的特点，解决本题的关键是电表所测电路元件的辨别以及电表量程的判断和读数．
26、B
【详解】电路为串联电路，串联电路电流处处相等，选项A错误；串联电路中用电器两端电压与电阻成正比，R1＝10Ω,R2＝5Ω，故R1、R2两端的电压之比为2:1；选项B正确；由公式 可知，串联电路R1、R2消耗的电功率之比等于电压之比为2:1；选项C错误；电路中功率 .选项D错误．答案选B．
27、C
【解析】A．一壶开水冷却，温度降低，内能一定减少，A错误；
B．冬天用热水袋取暖，是用热传递的方法改变内能，B错误；
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象，C正确；
D．和平号空间站坠入大气层与空气摩擦生热，是用做功的方法改变内能，D错误。
28、A
【解析】电流有三大效应：热效应，磁效应，化学效应；当电流通过电阻时，电流作功而消耗电能，产生了热量，这种现象叫做电流的热效应．一方面，利用电流的热效应可以为人类的生产和生活服务；
【详解】A、电饭煲是利用了电流的热效应，来给食物加热的，故A正确．
B、电冰箱利用电动机带动工作，利用了电流的磁效应，工作时产生的热量要想办法散热，不然对电器是有危害的，故B错误；
C、电风扇利用电动机带动工作，利用了电流的磁效应，故C错误；
D、电视机等用电器工作时产生的热量对用电器有害，电视机的后盖有很多孔为了减少发热对电器的危害，起散热作用．故D错误；
故选A．
【点睛】
主要考查电流的热效应、电流的磁效应和电流的化学效应在生活中的应用实例，只有认真把握它们的定义，才能真正区分它们利用的是哪一个效应．体现了物理来源于生活，又服务于社会的理念．
29、A
【详解】由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变，滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I＝可知,通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故A正确，B错误；由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故D错误．故选A．
【点睛】
由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化．
30、B
【解析】图中电路为灯泡与滑动变阻器串联电路，电流表测量电路的电流，当滑片P向a端移动时，滑动变阻器接入电路中的电阻变小，由欧姆定律知电路中的电流将变大，因通过灯泡的电流变大可得灯泡的亮度变亮；答案选B．
二、填空题（每空1分，共10题，20分）
31、0.02 1200 秒表
【详解】小明家共消耗的电能：,电能表转盘转了30圈用电器消耗的电能：W=30kWh=0.02kWh,用电器的功率：P=1200W.利用电能表可以测量用电器消耗的电能，再利用秒表测量所用的时间，利用P=求出电磁炉的实际功率．
32、2 22.5
【详解】[1]电热器正常工作时的功率P=500W=0.5kW，由P=可得，1kW⋅h的电能可供它正常工作的时间：
t===2h；
[2]若该电热器平均每天使用3h，则一个月消耗的电能：
W′=Pt′=0.5kW×3h×30=45kW⋅h，
则一个月要花费的电费为：
0.5元/kW⋅h×45kW⋅h=22.5元。
33、3512.0kW·h 3.6×105
【详解】[1] 电能表是测量家庭电路中消耗电能多少的仪表;电能表的示数最后一位小数，单位是kW·h，由图可以读出此时电能表示数为3512.0kW·h；
[2] 一段时间内指示灯闪烁了320次，所以消耗的电能为
=0.1 kW·h =3.6×105J
34、2 30 83.3%
【详解】由图中弹簧测力计指示可知f为2N；承担物重的绳子股数n，则绳端移动的距离
；
根据题意知
h=10cm，n=3段，
故
s= 3×10cm=30cm；
根据题意知
F=2N， G物=5N，
由机械效率计算和可得：
G动=1N,
再代入得：
η= 83%
35、6 20 0.15 变大 变大
【详解】[1]由图甲可知，当滑动变阻器接入电路中的电阻为零时，电路为R1的简单电路，电压表V1测电源的电压（V1示数最大），电压表V2被短路（V2示数为0），此时电路中的电流最大，由图乙可知，电路中的最大电流是0.3A，此时R1两端的电压最大为6V，R2两端的电压最小为0V，所以，甲是电压表V1示数变化的图象，乙是电压表V2示数变化的图象，且电源的电压是6V；
[2]电阻R1的阻值：
R1==20Ω；
[3]当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表V2的示数最大，由图乙可知，此时电路中的最小电流是0.1A，R2两端的最大电压是4V，则滑动变阻器的最大阻值
R2== 40Ω，
当滑动变阻器滑片在中点时，电流表的示数
I=；
[4][5]当滑片在右端时，电路中电流是0.1A，电压表V2的示数4V；当滑片滑至左端时，电路中电流是0.3A，电压表V2的示数0；滑片从最右端匀速向左滑动时，电压表V2的示数变化量变大，即电压表V2指针转动的速度变大，电路中电流变化量变大，即电流表指针转动的速度变大。
36、0.06 1200W或1.2kW
【详解】[1]3000r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转3000转，所以3min内电水壶消耗的电能：

[2]该电水壶的电功率：
。
37、热传递 比热容
【详解】[1]人体发热，人体温度高，用湿毛巾敷在头部，湿毛巾温度低；过一段时间后，毛巾温度升高，体温降低，是热传递改变了二者的内能；
[2]用水做传热介质，是利用了水的比热容大，相同情况，水能吸收或放出更多的热量，水的比热容较大这一特点．
38、引力 永不停息的做无规则运动 照相机 重力
【解析】(1)[1]因为分子间存在引力，所以水膜依然完好；
(2)[2]水球变成了一枚“红宝石”，这是扩散现象；这种现象说明分子不停做无规则运动；
(3)[3]图中所成的像为倒立、缩小的实像，那么水珠相当于凸透镜，照相机就是利用这一成像原理的；
(4)[4]地球上的水珠一般是扁球形的，是因为地球上的水珠受到重力的作用；“天宫一号”上的水珠处于失重状态，所以近乎是正球形。
39、增大 2700 8
【详解】[1]由图可知，随着电流的增大，由可知，电压增大的幅度大于电流增大的幅度，电阻增大；
[2]并联是电路电压相等，L1与 L2两端的电压为6V，由图可知，流过 L1 与 L2 电流分别为0.5A 和1.0A，总电流为
，
总电功率分为
，
通电 5min，两灯泡消耗的总电能为
；
[3]由，灯L1的额定电流为：
，
同理，灯L2的额定电流为1A，根据串联电路电流的规律，电路的最大电流为0.5A，灯L1的电压为6V，由图知，灯L2的电压为2V，所以电源电压为
。
40、B或D 零线断路
【详解】[1] 插座接入电路时，通常是左孔接零线，右孔接火线，所以插入B或D孔时，试电笔的氖管会发光；
[2] 保险丝和灯泡都完好，用试电笔检查时发现试电笔的氖管仍能发光，说明零线断路了。
三、实验题（每空1分，共2题，15分）
41、甲 电磁铁吸引大头针比乙多 线圈匝数越多 增加 越大 左右 运动
【详解】(1)[1][2[3]根据图示的情境可知，甲乙串联在一起，电流相等，甲电磁铁吸引大头针比乙多，所以甲电磁铁磁性强。所以在电流一定时，线圈匝数越多，电磁铁磁性越强。
[4][5]当滑动变阻器滑片向左移动时，滑动变阻器连人电路的电阻减小，电流变大，线圈匝数不变，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强。
(2)[6]根据产生感应电流的条件可知，当闭合开关,让悬着的导体AB “左右”运动时切割磁感线产生感应电流，电流表会发生偏转。
AB不动，可以左右移动磁体，AB仍切割磁感线，可产生感应电流；
[7]将电流表换成电源，闭合开关，导体AB中有电流通过，受到磁场力的作用将会运动。
42、见解析 见解析
【解析】解答：(1)选择的器材：弹簧测力计、长方体木块、长木板；(2)实验的步骤：将长方体木块分别平放，侧放和竖放，用弹簧测力计在长木板上水平匀速直线拉动长方体木块，记录弹簧测力计示数并进行比较．
点睛：难度不大，注意控制变量法在本实验中的应该，根据实验目的，设计实验．
四、计算题（每题10分，共2题，20分）
43、 (1)25J；(2)60W；(3)30%。
【详解】(1)小明的重力：
G=mg=50kg×10N/kg=500N，
设走一步重心上升的高度为h，则：
(65cm)2()2=(65cmh)2
解得：
h=5cm=0.05m，
走一步克服重力做功：
W=Gh=500N×0.05m=25J；
(2)由v=得每走一步的时间：
t== =s，
每走一步克服重力做功的功率：
P===60W；
(3)行走1h克服重力做的功：
W′=Pt′=60W3600s=2.16105J；
克服重力做功的效率：
η=100=100=30。
答：(1)他每走一步克服重力所做的功为30J；
(2)每走一步克服重力做功的功率为72W；
(3) 小明走路时身体克服重力做功的效率是30。
44、（1） 0.5A （2）12Ω
【解析】（1）因串联电路中总电压等于各分电压之和，且小灯泡恰好正常发光，所以，滑动变阻器两端的电压：U滑 =U-UL =15V-6V=9V，因串联电路中各处的电流相等，所以，此时通过小灯泡的电流：IL =I滑 =U滑/R滑=9V/18Ω=0.5A；
（2）小灯泡正常发光时的电阻：RL =UL/IL=6V/0.5A=12Ω
