2023-2024学年重庆市中学物理九上期末统考试题

这是一份2023-2024学年重庆市中学物理九上期末统考试题，共26页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．在物理实验中，往往要进行多次实验，有的是为了减小误差，有的是为了寻找普遍规律.下列四个实验中，为了减小误差的是( )
A．电流跟电压的关系
B．电阻的大小与什么因素有关
C．重力与质量的关系
D．测量未知的定值电阻的阻值
2．如图所示，当闭合开关S，且将滑动变阻器滑片P向右移动时，图中的电磁铁
A．a端是N极，磁性增强B．a端是S极，磁性增强
C．b端是S极，磁性减弱D．b端是N极，磁性减弱
3．小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2A． B． C． D．

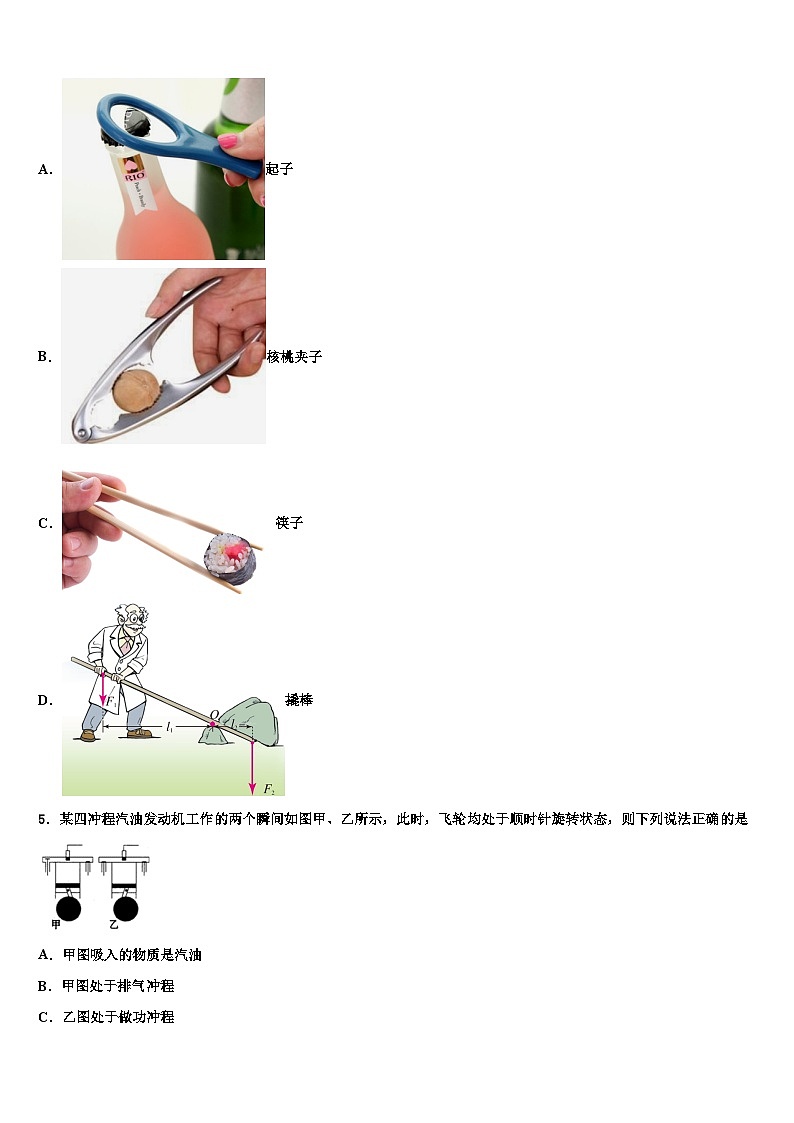

4．如图所示的各类杠杆中，属于费力杠杆的是（ ）
A．起子
B．核桃夹子
C．筷子
D．撬棒
5．某四冲程汽油发动机工作的两个瞬间如图甲、乙所示，此时，飞轮均处于顺时针旋转状态，则下列说法正确的是
A．甲图吸入的物质是汽油
B．甲图处于排气冲程
C．乙图处于做功冲程
D．乙图代表的冲程的能量转化是机械能转化为内能

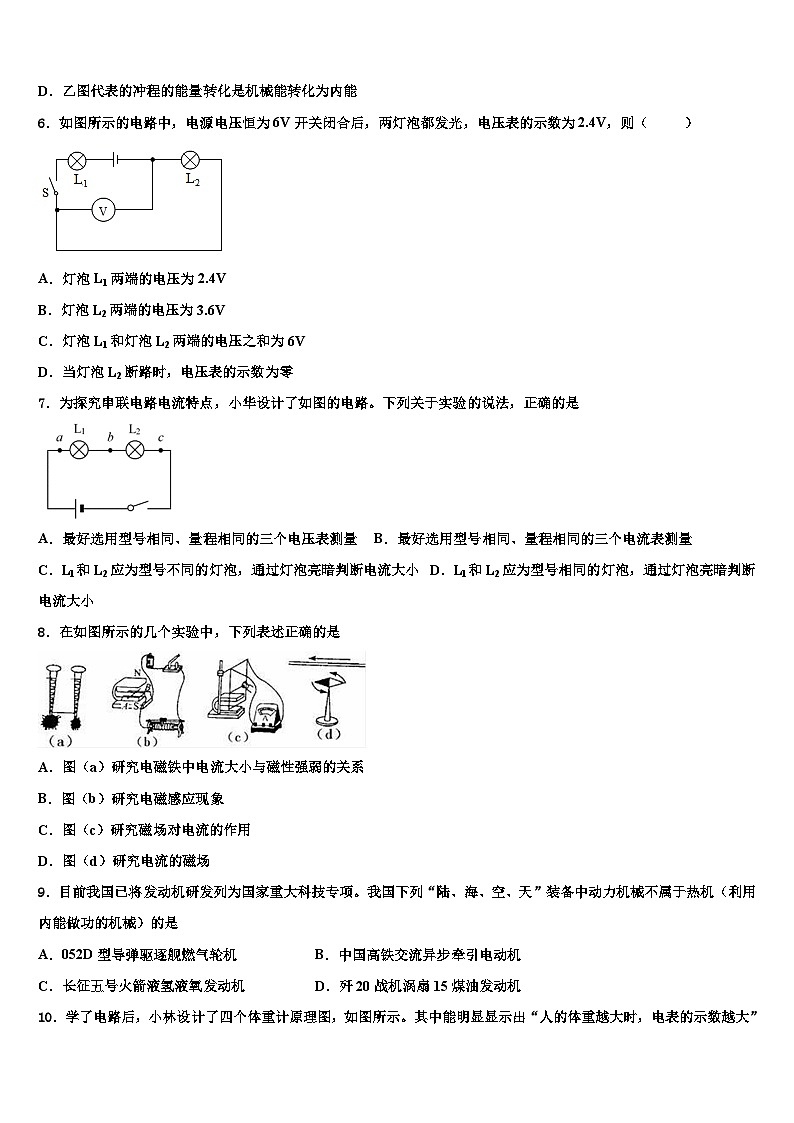

6．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）
A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
7．为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是
A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
8．在如图所示的几个实验中，下列表述正确的是
A．图（a）研究电磁铁中电流大小与磁性强弱的关系
B．图（b）研究电磁感应现象
C．图（c）研究磁场对电流的作用
D．图（d）研究电流的磁场
9．目前我国已将发动机研发列为国家重大科技专项。我国下列“陆、海、空、天”装备中动力机械不属于热机（利用内能做功的机械）的是
A．052D型导弹驱逐舰燃气轮机B．中国高铁交流异步牵引电动机
C．长征五号火箭液氢液氧发动机D．歼20战机涡扇15煤油发动机
10．学了电路后，小林设计了四个体重计原理图，如图所示。其中能明显显示出“人的体重越大时，电表的示数越大”的电路是（ ）
A．B．
C．D．
11．如图所示的电路中接入的是电压表，下列说法中正确的是（ ）
A．闭合开关时，电压表将可能烧坏
B．闭合开关时，电压表的指针将反偏
C．闭合开关时，电压表能正常测出电源电压
D．若将开关换成一个小灯泡，则电压表示数为零
12．生活中的下列现象，用分子热运动的相关知识解释不正确的是（ ）
A．水沸腾时，掀起壶盖，说明分子大小随温度升高而增大
B．湿衣服在日照下比在阴凉处干得更快，说明分子运动快慢与温度有关
C．成熟的菠萝蜜会散发出浓浓的香味，说明分子在不停地运动
D．液化石油气经加压后贮存在钢瓶中，说明分子之间有间隙
13．下表归纳了固、液、气三态物质的宏观特性和微观特性，分析表格所填写的信息可知，表格中①②处应分别填写( )
A．很小；有固定体积B．很小；无固定体积
C．很大；有固定体积D．很大；无固定体积
14．某兴趣小组为了研究电子温控装置，将热敏电阻R1（热敏电阻的阻值随温度的升高而减小）、定值电阻R2以及电压表和电流表连入如图所示电路，电源电压不变．闭合开关S，当温度升高时，下列说法正确的是（ ）
A．电流表和电压表示数均变小
B．电压表V与电流表A示数之比变小
C．电流表示数变小，电压表示数变大
D．电路消耗的总功率变大
15．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
16．额定电压均为6V的甲、乙两灯的I﹣U图线如图所示，则下列说法不正确的是（ ）
A．甲、乙两灯的电阻均随电压增大而增大
B．甲、乙两灯的额定功率之比为2∶1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2∶3
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶9
17．一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是
A．指针不动B．指针摆动角度小了
C．指针反向摆动D．指针摆动角度变大，电流表有可能烧坏
18．两灯串联，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大B．较暗的灯中电流较小
C．两灯电流一样大D．条件不足无法判断
19．关于家庭电路和安全用电，下列说法正确的是
A．为了防止因漏电而造成触电事数，微波炉的外壳应与地线相连
B．为了防止触电，必须把用电器的开关装在零线上
C．有金属外壳的用电器都使用两脚插头
D．不接触高压设备就不会引起触电事故
20．如图甲所示电路，电源电压不变，电压表量程是0~3V，电流表量程是0~0.6A。只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光。保证电路安全的情况下，下列说法错误的是（ ）
A．灯泡的额定功率是0.75W
B．只闭合S、S1时，电路的最大功率为2.7W
C．只闭合S、S1时，灯泡2s内最小消耗0.3J电能
D．只闭合S、S2，R1的滑片在a点，R2允许接入电路的阻值范围是1.5Ω~12Ω
21．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是
A．灯泡的实际电功率为0.6W
B．电阻的阻值为0.05Ω
C．小灯泡电阻随温度的增大而减小
D．电阻的电功率为0.8W
22．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是
A．
B．
C．
D．
23．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
24．夏天，小宇与小强一起到咖啡店，小宇点了小半杯热咖啡，小强点了一杯冰柠檬茶，如图所示，过了一会儿，他们各自的杯壁上都出现了小水珠。下列说法正确的是
A．两杯壁上出现的小水珠都在内壁上
B．两杯壁上出现的小水珠都在外壁上
C．两杯壁上出现的小水珠都是液化现象
D．两杯壁上出现的小水珠都是汽化现象
25．如图所示的各种现象中，主要说明分子间存在引力的是
A．滴在热水中的墨水使热水很快变色
B．端面磨平的铅棒压紧后能够吊住大钩码
C．铅板和金板长时间压紧在一起，铅和金会互相渗透
D．抽去玻璃板后，两瓶中的气体逐渐混合
26．如图所示，弧形轨道固定在竖直平面，将小球从轨道的左边顶端静止释放，若小球停下时的高度hB与它出发时的高度hA相同，可推断在该过程中“有某一物理量是守恒的”，则该守恒量是（ ）
A．速度
B．势能
C．动能
D．机械能
27．如图所示，打开水龙头，放出细细的水流。小红用塑料梳子在干燥的头发上梳过后，将梳子靠近水流。下列说法正确的是（ ）
A．梳过的头发不带电荷，梳子带负电荷
B．水流靠近梳子，因为摩擦后的梳子带上电荷，吸引水流
C．水流靠近梳子，因为摩擦后的梳子带有磁性，吸引水流
D．水流方向不变，因为梳子离开头发后失去电子
28．关于温度，热量，内能以下说法正确的是
A．对物体加热物体的温度一定升高
B．物体的温度越高，所含的热量越多
C．物体的温度为0℃，其内能也为零
D．热量总是从温度高的物体向温度低的物体传递
29．关于能源、信息和材料下列说法正确的是
A．核电站的核心设备是核反应堆，其中发生的核聚变是可控的链式反应
B．石油、煤炭、天然气、核燃料是不可再生能源
C．超导材料可应用于电饭锅和远距离输电线
D．激光在光导纤维传播过程中会在拐弯处泄漏出去
30．下列生活中的一些措施，能加快蒸发的是（ ）
A．给盛有水的杯子加盖B．把新鲜的蔬菜装入塑料袋中
C．把湿衣服放在通风的地方D．把水果放入冰箱的冷藏室保存
二、填空题（每空1分，共10题，20分）
31．在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速压下，玻璃筒内的空气温度升高，空气的内能_________（填“增加”或“减少”），空气的内能是通过________方式改变的；筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过________方式改变的。
32．热机是动力机械的一类。能量转化过程如图所示，使机械获得的机械能E4是___________（选填“有效利用”、“损失”或“总”）的能量。
则热机的效率η=___________（用给出的物理量符号表示）。
33．如图所示，用一节干电池、一根导线和一块强磁铁，就可自制一个最简易的电动机．导线会转动是由于磁场对通电导线有_____的作用．若要改变导线的转动方向，可进行的操作是_____．
34．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U甲: U乙=5：3；当S断开，甲、乙两表为电流表时，两表示数比为I甲: I 乙= _________， 此时R1和R2消耗的功率之比P甲: P乙=____________。
35．小雪利用家中标有“3000r/kw·h”的电能表测量家中电热壶的电功率，当只有电热壶工作时，小雪观察到电能表转动180转，用时3min，则电热壶在这段时间内消耗的电能是__________kW·h,电热壶的电功率是__________。
36．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端的电压为_____V，电源电压为_____V，S1、S2均闭合时电压表示数为_____V。
37．把一块表面很干净的玻璃板水平地挂在弹簧测力计下（如图a），手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触（图b），并慢慢向上提起弹簧测力计。则两次弹簧测力计的示数Ta_____Tb（选填”＜＝＞”），其原因是_____。
38．如图所示．当松开小车上拧紧的橡皮筋时，橡皮筋的_____（动能／重力势能／弹性势能）转化为小风扇的________（动能／重力势能／弹性势能）；小风扇转动向右吹风，使小车向左运动，这是因为____。
39．把洗完的衣服展开晾在阳光下，并且挂在_____处，这是为了加快水份的_____．
40．如图电路（电源电压及灯丝电阻保持不变），灯L的规格为“6V 3.6W”，闭合开关S1后，灯L的实际功率为0.9W，则电源电压为_____V；再闭合开关S2后，电流表示数为0.5A，则电阻R的阻值是_____Ω。
三、实验题（每空1分，共2题，15分）
41．小明同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题：
（1）该实验是通过观察两个U形管中_____的变化，来比较电流通过电阻丝产生热量的多少，应用了物理学中_____物理方法
（2）在甲图实验中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流相同、通电时间相同的情况下，导体的_____越大，产生的热量越多．
（3）乙图的装置是用来研究电阻丝产生的热量与_____的关系，由图中的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的越大，产生的热量越多．小明同学后面将乙实验装置中右侧在容器外的5Ω电阻丝装入容器，待两侧容器内空气温度相同后重新通电一段时间，发现_____侧容器内空气吸收热量多（选填AB）
42．小亮要测定标有“2.5V”字样小灯泡的额定功率，选择一些器材连接了如图甲所示电路（电源电压为3V）；
（1）同组的同学发现电路连接有错误，如果此时闭合开关，小灯泡________（选填“发光”或“不发光”），电压表示数是________V；
（2）请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确___________；
（3）电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，则小灯泡的额定功率是________W；
（4）小亮还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图像，如图丙，根据图像可知电流与电压并不成正比，原因是____。在这个图像中，纵轴应该表示的是____（选填“电压”或“电流”）。
四、计算题（每题10分，共2题，20分）
43．把质量为2kg、初温为25℃的水加热至75℃的过程中，共消耗了20g液化气，请计算此过程中：
(1)水吸收的热量；
(2)加热装置的效率（q液化气=4.2×107J/kg）。
44．为了防止酒驾事故的出现，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如下图所示。电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
(1)电压表的示数为6V时，电流表的示数为多少？
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
(3)调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】研究电流跟电压的关系实验时，多次实验是避免实验的偶然性，寻找普遍规律；在探究电阻的大小与什么因素有关的实验中多次测量的目的是寻找最普遍规律；在探究重力与质量的关系时，多次实验的目的是寻找重力与质量的普遍规律；测量未知的定值电阻的阻值实验时，多次测量是为了减少误差；故答案选D．
2、D
【详解】如图所示，当闭合开关，电流从左边的导线流入电磁铁，根据安培定则可判断出b端为N极，a端为S极；同时滑动变阻器滑片向右移动时，滑动变阻器连入电路的电阻变大，电路中的电流变小，电磁铁磁性减弱。
故选D。
3、D
【详解】A．该电路为串联电路，三个电流表的示数应该相等，不符合题意．
B．R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1=R2，所以A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，不符合题意．
C．R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R2＜R3，所以A1的示数应大于A2的示数，A2的示数等于A1和A3的示数之和，不符合题意．
D．R1和R3组成并联电路，电流表A1测R3的电流，电流表A2测R1的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1＜R3，所以A1的示数应小于A2的示数，A3的示数等于A1和A2的示数之和，符合题意．
【点睛】
此题主要考查了串并联电路电流的规律以及欧姆定律的应用，也考查了学生运用物理知识解决实际问题的能力．
4、C
【详解】A．起子工作时，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．核桃夹子工作时，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．筷子工作时，动力臂小于阻力臂，是费力杠杆，故C符合题意；
D．撬棒工作时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选C。
5、D
【详解】甲图是吸气冲程，吸入的是空气和汽油的混合物，乙图是压缩冲程，压缩冲程的能量转化是机械能转化为内能，故选D。
6、C
【详解】AB．由图知，灯泡L1、L2串联，电压表V测L2两端的电压，电压表V的示数为2.4V，即L2两端的电压
U2＝2.4V，
已知电源电压恒为6V，根据串联分压的特点可知，灯泡L1的电压：
U1＝U﹣U2＝6V﹣2.4V＝3.6V，
故AB不符合题意。
C．根据串联电路的电压特点可知，灯泡L1和灯泡L2两端的电压之和为6V，C符合题意；
D．当灯泡L2断路时，电压表测量电源电压，则示数为6V，D不符合题意。
故选C。
7、B
【详解】AB．探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，因为不同量程的电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测a、b、c处电流时最好选用型号和量程相同的电流表，故A错误；B正确；
C．通过灯泡亮暗，只能判断实际功率的大小，不能判断出电流的大小，故C错误；
D．为了使实验具有普遍性，应选择型号不同的小灯泡，故D错误。
8、D
【详解】A. a图通电后，两电磁铁串联，所以电流相等，两电磁铁都可以吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故A说法错误，不符合题意；B. b图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故B说法错误，不符合题意；C. c图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故C说法错误，不符合题意；D. 放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体中产生了感应电流，即演示了电流的磁效应，故D说法正确，符合题意；故选D.
【点睛】
A、要解决此题，需要掌握影响电磁铁磁性强弱的因素．知道电磁铁的磁性与电流的大小和线圈匝数有关．B、要解决此题，需要知道通电导体在磁场中受力的作用．C、要解决此题，需要掌握电磁感应现象．闭合电路的部分导体在磁场中做切割磁感线运动，在电路中产生感应电流．D、要解决此题，需要掌握奥斯特实验，知道电流周围存在磁场．
9、B
【详解】燃气轮机、煤油发动机和火箭都是热机，工作时把内能转化成机械能，而电动机是把电能转化成机械能，不符合热机的特点，故B正确。
10、C
【详解】A．电路为串联电路，电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故A不符合题意；
B．电压表的内阻很大，串联在电路中相等于断路，所以无论压力增大还是减小，电压表的示数都不变，故B不符合题意；
C．图中电流表串联在电路中，当人的体重越大时，滑片向下移动，滑动变阻器连入电路的电阻减小，电流增大，电流表的示数增大，故C符合题意；
D．电路中电流表与滑动变阻器并联，将滑动变阻器短路了，无论压力如何变化，电流表示数都不变，不能实现人的体重越大，电表的示数越大，故D不符合题意。
11、C
【解析】ABC．由图可知：电源为两节干电池组成，则电源电压为3V，电压表的量程为0～3V，
根据干电池的正负极可知：闭合开关后，电流从电压表的“+”接线柱流入，从“﹣”接线柱流出，所以符合电压表的使用规则；故闭合开关时，电压表能正常测出电源电压，故AB错误，C正确；
D．若将开关换成一个小灯泡，则电压表与灯泡串联在电源的两端，由于电压表相当于开路，则灯泡不亮，但电压表的正负接线柱通过灯泡与电源的正负两级相连，所以电压表测量电源电压，示数为3V，故D错误。
12、A
【解析】A、水沸腾时，对壶盖做功，把壶盖掀起，将内能转化为机械能，不能说明分子大小随温度升高而增大，故A项解释错误；
B、分子运动的快慢与温度有关，温度越高分子运动得越快，所以在日照下水分子运动得较快，蒸发得较快，故B项解释正确；
C、菠萝蜜散发出浓浓的香味，属于扩散现象，是香气分子不停地做无规则运动的结果，故C项解释正确；
D、石油气经压缩后液化，体积变小，说明分子之间是有间隙的，故D项解释正确。
故选：A。
13、C
【详解】固态物体分子间的作用力很大，液态物体有固定的体积，故选C。
14、D
【解析】试题分析：由电路图可知，热敏电阻R1与定值电阻R2串联，电压表测R2两端的电压，电流表测电路中的电流，
因热敏电阻的阻值随温度的升高而减小，
所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，
由I=可知，电路中的电流变大，即电流表的示数变大，
由U=IR可知，R2两端的电压变大，即电压表的示数变大，故AC不正确；
由P=UI可知，电路消耗的总功率变大，故D正确；
因电压表V与电流表A示数之比等于定值电阻R2的阻值，
所以，电压表V与电流表A示数之比不变，故B不正确．
故选D．
15、D
【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。
A图，声控开关与灯并联，闭合时造成短路，不正确；
B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；
C图，光控开关与灯并联，闭合时造成短路，不正确；
D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。
选D。
点睛：重点是串联的特点，当开关串联时，只有所有的开关都闭合，电路接通，任一开关断开时，电路为断路。
16、D
【解析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；
(2)根据图像读出两灯泡额定电压下的电流，根据求出甲、乙两灯的额定功率之比；
(3)甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；
(4)甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，根据图像读出符合要求的电流和电压，根据求出两灯泡的实际功率之比。
【详解】A．由图像可知，甲、乙两灯泡两端的电压分别为2V、6V时，通过甲的电流依次为0.3A、0.6A，通过乙的电流依次为0.2A、0.3A，由的变形式可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A正确，不符合题意；
B．甲、乙两灯的额定电压均为6V，通过的电流I甲额＝0.6A，I乙额＝0.3A，则甲、乙两灯的额定功率之比：
，
则B正确，不符合题意；
C．甲、乙两灯并联接在电压为2V的电源两端时，它们两端的电压均为2V，由图像可知，通过的电流分别为I甲＝0.3A，I乙＝0.2A，此时两灯泡的电阻之比：
，
则C正确，不符合题意；
D．甲、乙两灯串联接在电压为8V的电源两端时，通过它们的电流相等，且总电压等于8V，由图像可知，当电路中的电流、、时符合，则两灯泡的实际功率之比：
，
则D错误，符合题意；
故选D。
17、D
【详解】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．
故选D．
18、C
【详解】串联电路中各处的电流相等，所以两灯串联时，通过它们的电流一定相等。
故选C。
【点睛】
19、A
【详解】A．有金属外壳的微波炉应使用三孔插痤，让金属外壳接地可以防止金属外壳带电而发生触电事故，故A正确；
B．家庭电路的开关，一定要接在火线上，这样断开开关时，用电器才不会带电，更安全，故B错误；
C．家用电器金属外壳相连接的是地线，用三脚插头使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，故有金属外壳的用电器都使用三脚插头，故C错误；
D．安全用电的基本原则是：不直接接触低压线路，不靠近高压线路，故D错误。
20、B
【详解】A.只闭合S、S1，灯泡、变阻器R1串联，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，R1的阻值减小，电路中的总电阻变小，电流变大，灯泡两端的电压变大，由此可知：图乙中，左边的曲线为灯泡的I−U图象，则右边的曲线为R1的I−U图象；如图所示：
滑片在a点时R1的阻值最小（允许接入的最小阻值），电路中的电流最大，由于灯泡恰好正常发光，则根据I−U图象可知：小灯泡正常工作时的电压为1.5V，电流为0.5A，此时R1两端的电压为3V，则灯泡的额定功率
P额＝ULI最大＝1.5V×0.5A＝0.75W
故A正确；
B.电源电压
U＝UL+U1＝1.5V+3V＝4.5V
电路的最大功率
P最大＝UI最大＝4.5V×0.5A＝2.25W
故B错误；
C.只闭合S、S1，灯泡、变阻器R1串联，由灯泡的I−U图象可知，灯泡两端的最小电压为0.5V，最小电流为0.3A，此时灯泡消耗的功率最小，则灯泡2s内最少消耗的电能
WL＝UL最小IL最小t＝0.5V×0.3A×2s＝0.3J
故C正确；
D.由I＝可得，R1的滑片在a点时R1的电阻
R1＝＝6Ω
由图可知，只闭合S、S2，R1的滑片在a点，R1与R2串联，电压表测变阻器R2两端的电压，电流表测电路中的电流；由于串联电路中各处的电流相等，电流表的量程为0∼0.6A，所以，电路中的最大电流I′最大＝0.6A，此时滑动变阻器R2接入电路中的电阻最小，由I＝可得最小总电阻
R总最小＝＝7.5Ω
根据串联电路的总电阻等于各电阻之和可得，滑动变阻器R2接入电路中的最小电阻
R2小＝R总最小−R1＝7.5Ω−6Ω＝1.5Ω
由于电压表采用0∼3V量程，当电压表的示数U2最大＝3V时，滑动变阻器R2接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时R1两端的电压
U′1＝U−U2最大＝4.5V−3V＝1.5V
电路中的最小电流
I最小＝ ＝ ＝0.25A
则滑动变阻器接入电路中的最大阻值
R2最大＝＝12Ω
所以，滑动变阻器R2允许的取值范围是1.5Ω∼12Ω，故D正确。
故选B。
21、A
【详解】A. 灯泡和定值电阻串联,电流相等,电压之和等于电源电压,由图甲知,当电流为0.3A时,灯泡两端电压为2V,定值电阻两端电压为6V,总电压为8V,则灯泡的实际功率：PL=ULI=2V×0.3A=0.6W，故A正确；
B. 由A项数据可知,电阻的阻值：R===20Ω，故B错误；
C.由图甲结合R=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故C错误；
D. 电阻的功率：PR=URI=6V×0.3A=1.8W，故D错误．
故选A.
22、B
【详解】根据题意，三者都可以单独使电动机M工作而打开门锁，符合并联电路的特等，即三个开关应该并联后控制电动机，任一开关闭合，电动机都能工作．
A．两开关并联后与第三个开关串联，当S3断开时，另外两个开关不能使电动机工作，故A不符合题意；
B．三个开关并联控制电动机，任一开关闭合电动机都能工作，故B符合题意；
C．三个开关串联，必须三个开关同时闭合电动机才能工作，故C不符合题意；
D．S2闭合会将电动机以及电源短路，不符合电路设计的原则，且S3断开时，电动机也不可能工作，故D错误；
23、A
【详解】由题，闭合开关，众小灯齐发光，一段时间后，其中一小灯熄灭，其它灯泡正常工作．由此可推断：若该小灯处断路，众小灯可以独立工作互不影响，则众小灯并联；若该小灯处短路，众小灯如果并联，将会造成电源短路，因此众小灯串联；故A符合题意为答案．
24、C
【解析】小宇杯中装的是热咖啡，杯子上部的温度低于杯中水蒸气的温度，杯内水蒸气上升时遇冷液化成小水珠附着在玻璃的内壁上；
小强杯中放的是冰柠檬茶，杯子的温度低于杯外水蒸气的温度，杯外水蒸气遇冷液化成小水珠附着在玻璃的外壁上。
综上分析，ABD错误，C正确。
故选：C。
25、B
【详解】A．将一滴墨水滴入一杯热水中，一段时间后整杯水都变色了，这是因为墨水分子和水分子在不停的运动的结果，属于扩散现象，不合题意；
B．把两根铅柱的端面磨平后用力压紧，两铅柱就合在一起，即使在下面吊一个重物也不会分开；说明分子间存在引力，符合题意；
C． 铅板和金板长时间压紧在一起，铅和金会互相渗透，属于固体的扩散，说明分子在不停的做无规则运动，不合题意；
D．抽掉玻璃板后，可看到两种气体逐渐混合在一起，颜色变得均匀，这是分子运动的结果，是扩散现象，不合题意；
26、D
【详解】小球在A点时，速度为零，动能为零，只有重力势能，当运动到最低处时，速度最大，动能最大，重力势能为零，小球运动到B点时，AB两点的高度相等，重力势能相等，速度为零，动能为零，说明小球没有机械能的损失，小球运动过程中机械能守恒，故选D。
27、B
【详解】A．头发和梳子摩擦，一个失去电子带正电，另一个得到电子带负电，梳过的头发和梳子都带电荷，故A错误；
BCD．在干燥的头发上梳过的塑料梳子由于摩擦带了电。带电物体能吸引轻小物体。水流是轻小物体，故被带电的梳子吸引，故B正确、CD错误。
28、D
【详解】晶体在熔化过程中，要不断吸热，但温度保持不变，故A错；
热量是热传递过程中转移内能多少的量度，不能说明含有，故B错；
一切物体都具有内能，故C错；
发生热传递的条件是两个物体存在温度差，热量总是从温度高的物体向温度低的物体传递，故D正确；应选D．
29、B
【解析】A．核电站的核心设备是核反应堆，其中发生的核裂变是可控的链式反应，故A错误。
B．石油、煤炭、天然气、核燃料在短期内无法从自然界获取，是不可再生能源，故B正确。
C．超导材料没有电阻，电流通过时不能发热，所以不能应用于电饭锅，但可以应用于远距离输电线，可减少电能的损耗，故C错误。
D．光纤通信是利用激光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它所携带的信息传到远方，所以不会在拐弯处泄漏出去，故D错误。
故答案为B。
30、C
【详解】A．给盛有水的杯子加盖，可以减慢空气流动的速度，从而减慢液体的蒸发，故A不符合题意；
B．把新鲜的蔬菜装入塑料袋中，可以减慢空气流动的速度，从而减慢液体的蒸发，故B不符合题意；
C．把湿衣服放在通风的地方，可以增加空气流动的速度，从而加快液体的蒸发，故C符合题意；
D．把蔬菜放入冰箱的冷藏室，降低了温度，减慢了空气流动的速度，减慢了液体的蒸发，故D不符合题意。
故选C。
二、填空题（每空1分，共10题，20分）
31、增加 做功 热传递
【分析】迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，当温度达到棉花的燃点时，棉花就会燃烧，通过此实验可说明做功可以改变物体的内能。
【详解】[1]迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加；
[2]空气温度升高，这是通过做功的方法增大空气内能的；
[3]当温度达到棉花的燃点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。
32、有效利用
【解析】由能流图知道，使机械获得的机械能E4是用来做有用功的能量，是有效利用的能量，热机的效率是用来做有用功的能量与燃料完全燃烧产生的能量之比，即热机的效率是：
33、力 将电池正负极对调（或将磁铁的N、S极对调）
【详解】导线会转动是由于磁场对通电导线有力的作用，若要改变导线的转动方向，可以改变电流方向或磁场方向，因此可以进行的操作是将电池正负极对调或将磁铁的N、S极对调．
34、2:5 3:2
【详解】[1][2]当S闭合，甲、乙两表是电压表时（如下图），两个电阻串联，电压表甲测总电压，电压表乙测量的是R2两端的电压
则
U:U2=U甲:U乙=5:3
根据串联电路
U=U1+U2
可知
U1:U2= U甲-U乙:U乙=5-3:2=2:3
由于串联电路电压比等于电阻比可知
R1:R2=U1:U2=2:3
当S断开，甲乙两表是电流表时（如图）R1和R2并联
应为并联电路各支路电压等于电源电压，根据 可知

根据 可知
又因为电流表甲测量的是R2中的电流，电流表乙测量的是干路的电流，因此可得
35、0.06 1200W或1.2kW
【详解】[1]3000r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转3000转，所以3min内电水壶消耗的电能：

[2]该电水壶的电功率：
。
36、3.5 6 6
【解析】由电路图可知，当S1闭合、S2断开时和当S1断开、S2闭合时，两灯泡始终串联；
当S1闭合、S2断开时，电压表测L1两端的电压，所以灯L1两端的电压U1＝2.5V；
当S1断开、S2闭合时，电压表测电源的电压，所以电源电压U＝6V；
根据串联电路的电压特点可知，灯L2两端的电压U2＝U﹣U1＝6V﹣2.5V＝3.5V。
S1、S2均闭合时，L2被短路，电路为L1的简单电路，电压表测量电源的电压，则电压表示数为6V。
37、＜ 玻璃板和水面接触，玻璃分子和水分子间有引力
【解析】由图可知，图a是弹簧测力计在空气中的读数，图b是玻璃板恰好与水槽内水接触时，并慢慢向上提起弹簧测力计时的读数，因为玻璃板和水面接触，玻璃分子和水分子间有引力，所以Ta＜Tb。
38、弹性势能 动能 力的作用是相互的
【详解】[1][2][3]拧紧的橡皮筋发生了弹性形变，具有弹性势能。橡皮筋在松开的过程中带动 小风扇转动，将橡皮筋的弹性势能转化为小风扇的动能。小风扇转动给空气一个向右的力，由于力的作用是相互的，同时空气给小风扇一个向左的力推动小车向左运动。
39、通风 蒸发
【解析】影响蒸发快慢的因素有：液体的表面积、液体的温度、液体表面空气流动速度，据此回答．
【详解】要使湿衣服干得快些，可以将衣服展开是通过增大衣服（水）的表面积来加快水的蒸发；把衣服晾在阳光下是通过提高衣服（水）的温度来加快水的蒸发；把衣服放在通风的地方是通过加快衣服（水）表面的空气流动来加快蒸发．
故答案为通风；蒸发．
40、3 15
【详解】[1]由可得，灯泡的电阻：
，
由电路图可知，闭合开关S1后，电路为灯泡的简单电路，此时灯L的实际功率为0.9W，则电源的电压：
。
[2]再闭合开关S2后，R与L并联，电流表测干路电流，由可得，电路的总电阻：
，
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，
，
即
，
解得：R=15Ω。
三、实验题（每空1分，共2题，15分）
41、液面高度差 转换的 电阻 电流 电流 A
【详解】(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过U形管中液面高度差的变化来反映，这种研究方法叫转换法；
(2)将容器中的电阻丝串联起来接到电源两端,通过它们的电流I与通电时间t相同,左边容器中的电阻小于右边容器中的电阻,由Q=I2Rt可知，右边容器中的电阻产生的热量多，温度升得较快，这表明：在相同时间内，电流相同的情况下，电阻越大，电流通过导体时产生的热量越多；
(3)乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联,根据串联电路的电流特点可知,右端两个电阻的总电流和左端的电阻电流相等,即I右=I左,两个5Ω的电阻并联,根据并联电路的电流特点知I右=I1+I2,两电阻阻值相等,则支路中电流相等,I1=I2,所以右边容器中的通过电阻的电流是左侧通过电流的一半,由Q=I2Rt可知，左边容器中的电阻产生的热量多，温度升得较快；这表明：在相同时间内，电阻相同，通过导体的电流越大，产生的热量越多；实验装置冷却到初始状态,把右瓶并联的两根电阻丝都放入瓶内,右瓶中两根电阻丝对瓶内空气进行加热;根据并联电路总电阻的计算公式可得,右瓶中两根5Ω电阻丝的总电阻为2.5Ω,小于5Ω,即R左>R右；通电一段时间后,由于电流相同(即I右=I左)、通电时间相同、R左>R右,根据焦耳定律Q=I2Rt可知，A侧的电阻丝产生的热量多．
42、发光 3 0.6 灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化） 电流
【详解】(1)[1][2]如图甲所示电路，电压表的位置接错了，测量电源电压了，如果此时闭合开关，小灯泡有电流经过，会发光，电压表示数为电源电压3V。
(2)[3]在测量小灯泡的额定功率的实验中，电压表应该并联在小灯泡的两端，而不是并联在电源两端，所以改正后的电路如下：
。
(3)[4]电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，电流表选用小量程，分度值为0.02A，电流为0.24A，则小灯泡正的额定功率是
则小灯泡的额定功率是0.6W。
(4)[5]根据图像可知电流与电压并不成正比，原因是：灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化。
[6]根据欧姆定律，电压的增加量大于电流的增加量，如下图所示：
，
所以在这个图像中，纵轴应该表示的是电流。
四、计算题（每题10分，共2题，20分）
43、 (1)4.2×105J；(2)50%。
【详解】(1)水吸收的热量：
；
(2)液化气完全燃烧放出的热量：
，
加热装置的效率：
。
答：(1)水吸收的热量为4.2×105J；(2)加热装置的效率为50%。
44、 (1)；(2)；(3)
【分析】本题结合酒精测试仪考查欧姆定律的应用，调零时酒精浓度是0，此时的电阻为60Ω，在根据欧姆定律求解。
【详解】由图可知，电阻R1、R2串联，电压表测量R2两端电压，电流表测量电路中的电流。
(1)由题意可知，使用前，酒精浓度为0时，R2的电阻为60Ω，电压表的示数为6V，
通过电路的电流为
(2)电压表的示数为6V时，滑动变阻器R1的电阻值
(3) 调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A时，滑动变阻器的电压为
电压表的示数为
答：(1)电压表的示数为6V时，电流表的示数为；
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为；
(3)调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，此时电压表的示数为。
物态
微观特性
宏观特性
分子和距离
分子间作用力
有无形状
有无体积
固态
很小
①
有固定形状
有固定体积
液态
较大
较大
无固定形状
②
气态
很大
很小
无固定形状
无固定体积
