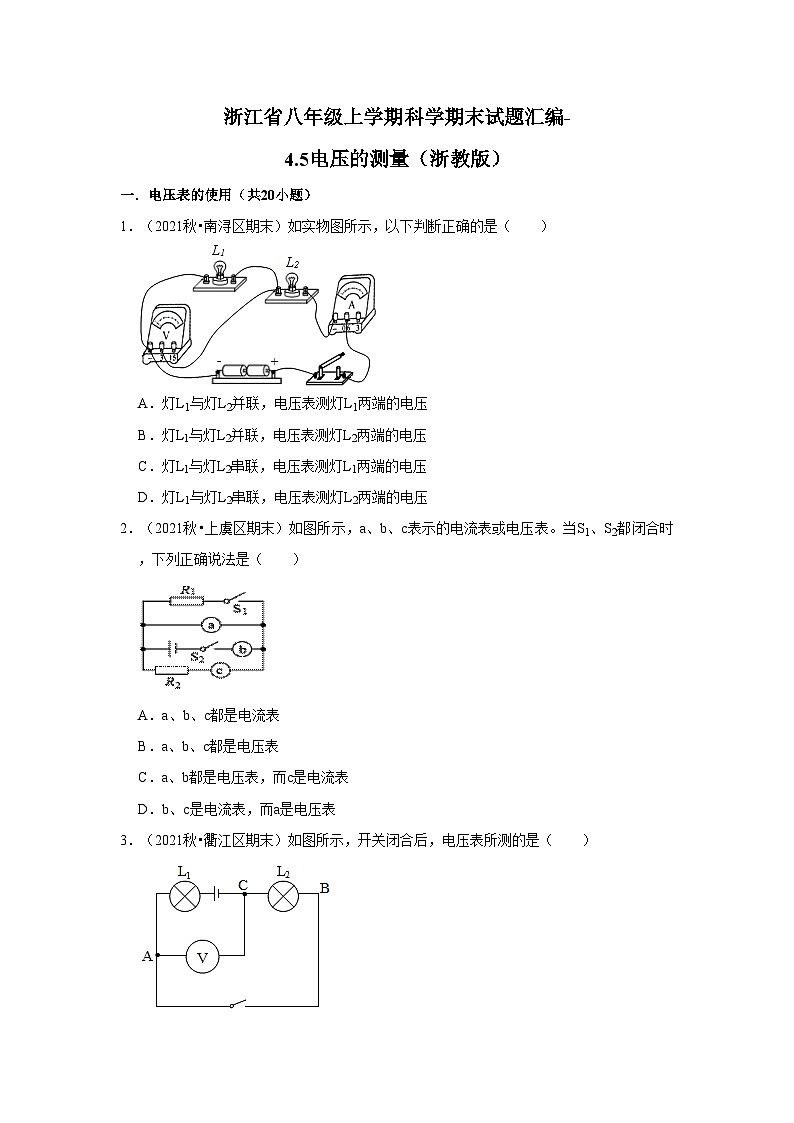

浙江省八年级上学期科学期末试题汇编-4.5电压的测量（浙教版）
展开
这是一份浙江省八年级上学期科学期末试题汇编-4.5电压的测量（浙教版），文件包含B1U2LT课件ppt、1Listentothephonecallandanswerthequestionsmp3、2Listenagainandcompletethetablewiththewordsyouhearmp3等3份课件配套教学资源，其中PPT共19页， 欢迎下载使用。
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
2．（2021秋•上虞区期末）如图所示，a、b、c表示的电流表或电压表。当S1、S2都闭合时，下列正确说法是（ ）
A．a、b、c都是电流表
B．a、b、c都是电压表
C．a、b都是电压表，而c是电流表
D．b、c是电流表，而a是电压表
3．（2021秋•衢江区期末）如图所示，开关闭合后，电压表所测的是（ ）
A．电源电压B．灯L1两端的电压
C．灯L2两端的电压D．灯L1与L2两端的电压

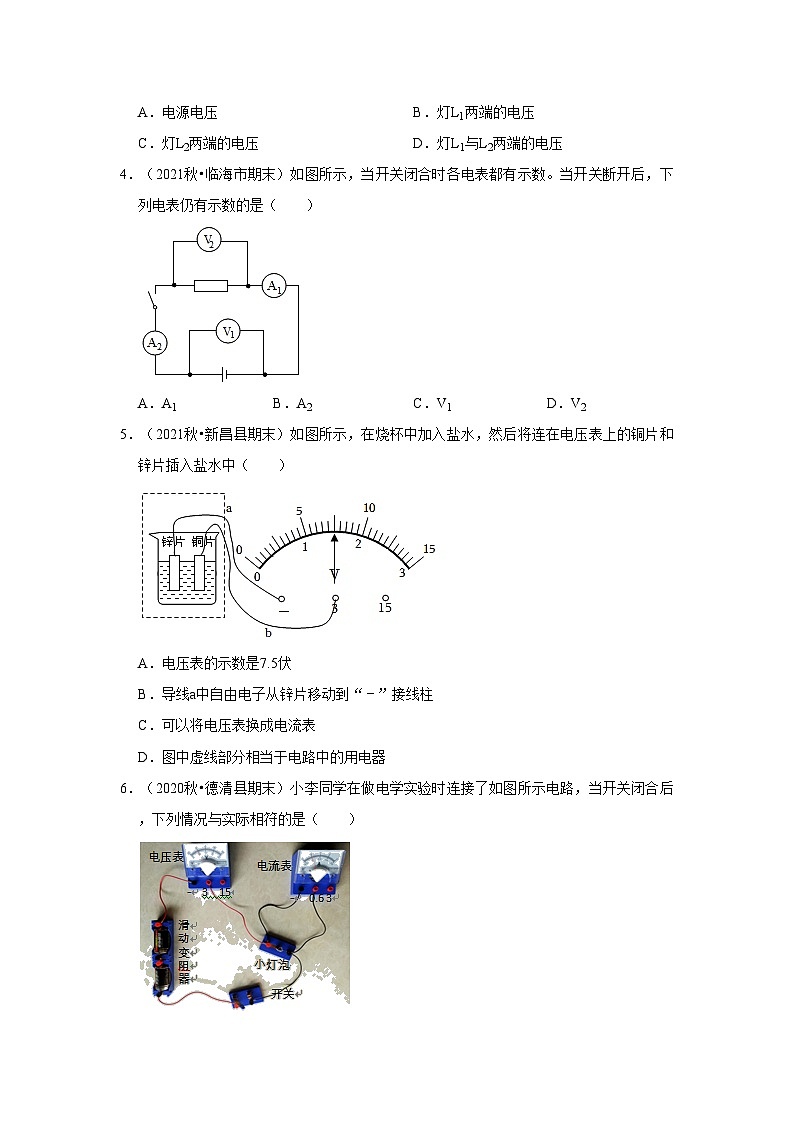

4．（2021秋•临海市期末）如图所示，当开关闭合时各电表都有示数。当开关断开后，下列电表仍有示数的是（ ）
A．A1B．A2C．V1D．V2
5．（2021秋•新昌县期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中（ ）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
6．（2020秋•德清县期末）小李同学在做电学实验时连接了如图所示电路，当开关闭合后，下列情况与实际相符的是（ ）
A．小灯泡发光
B．电压表和电流表指针都发生了明显偏转
C．由于小灯泡短路导致电流过大，电流表可能损坏
D．电压表所测的电压与电源电压大小近似相同

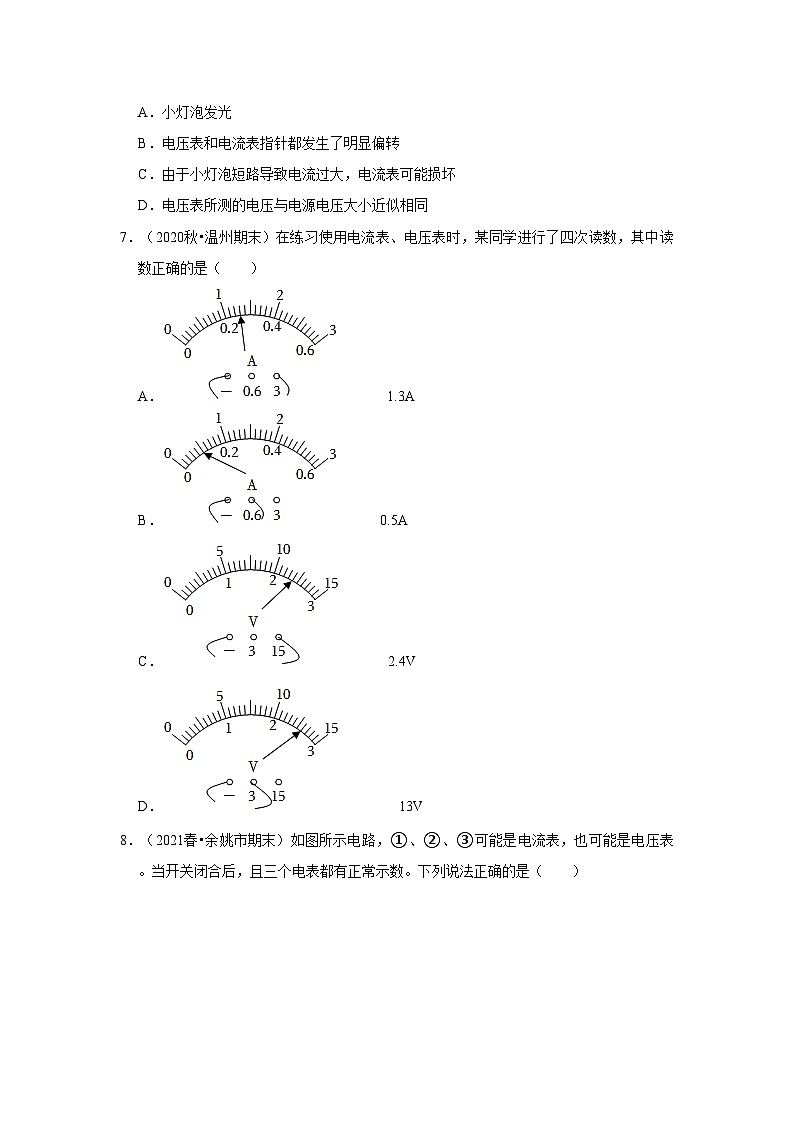

7．（2020秋•温州期末）在练习使用电流表、电压表时，某同学进行了四次读数，其中读数正确的是（ ）
A． 1.3A
B． 0.5A
C． 2.4V
D． 13V
8．（2021春•余姚市期末）如图所示电路，①、②、③可能是电流表，也可能是电压表。当开关闭合后，且三个电表都有正常示数。下列说法正确的是（ ）
A．①③是电流表，②是电压表
B．①是电压表，②③是电流表
C．①、②是电流表，③是电压表
D．①、②是电压表，③是电流表
9．（2020秋•长兴县期末）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转B．小灯泡发光
C．电压表指针明显偏转D．电池被烧坏
10．（2020秋•台州期末）在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L1的电压
D．灯泡L1和L2串联，电压表测的是L2的电压
11．（2020秋•滨江区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A．
B．
C．
D．
12．（2020秋•义乌市期末）正确使用仪表是科学实验基本技能之一。下面四幅电路图中，仪表连接正确的是（ ）
A．B．
C．D．
13．（2022秋•玉环市期末）如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，将盐水电池与电压表连接起来，观察电压表的接线和指针偏转可知：铜片是盐水电池的 极，电池的电压为 伏。
14．（2022秋•嘉兴期末）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示 V，铜片是电池的 极。
15．（2022秋•金东区期末）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 片。
16．（2021秋•普陀区期末）图甲为电子测温仪，某科技小组设计了一个内部结构原理图，如图乙所示，R是热敏电阻，用于靠近人体测温0为保护电阻。
（1）由图可知显示仪是由 （选填“电流”或“电压”）表改装成的。
（2）在测体温时，被测温者体温越高，显示仪的示数就越大 。
17．（2021秋•金东区期末）电压表其实是由一个小量程的电流表改装而成，电路连接如图所示。小华发现“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 联而成，电阻越大，量程越大 作用。
18．（2020秋•平阳县期末）电池技术的发展正推动新能源汽车的日趋成熟。
（1）如图甲为最初的电池模型一伏打电堆。用电压表测量这个伏打电堆的电压，其现象如图所示，则可知该伏打电堆的的正极是 。（填“锌板”或“银板”）
（2）如图乙是某电动汽车的一个电池组，它由多个单体电池组成，每个单体电池的电压为4V，则每个单体电池间应属于 联。
（3）如图丙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的 。（填电路元件名称）
19．（2020秋•浦江县期末）电与我们生活息息相关，请回答下列相关问题：
（1）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电。以上过程中 。
（2）如图所示电路，开关S闭合后，两灯均发光 （选填“L1”或“L2”）两端电压。
20．（2020秋•嵊州市期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中 V．A、B金属片与电压表之间的导线中，自由电荷的运动方向是从电压表到 金属片（填A或B），盐水中电流在两金属片之间 的方向流动（填A到B或B到A）；增大A、B的面积， （选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
二．电压的测量（共3小题）
21．（2020秋•嘉兴期末）中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A．4VB．110VC．220VD．380V
22．（2020秋•嘉兴期末）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
23．（2022秋•余杭区期末）小明用气球做了以下三个实验。如图﹣1，吹风机在工作时，进风口能“吸”住气球，压强 。如图﹣2，气球放在热水烫过的玻璃瓶口，过一会在 的作用下被“吸”入瓶中。如图﹣3，在头发上摩擦过的气球靠近细水流，水流偏离竖直方向 ，对细水流产生了吸引力。
三．串并联电路的电压特点（共7小题）
24．（2021秋•吴兴区期末）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．更换不同规格小灯泡，多次实验，目的为了减小实验误差
C．实验得到的结论为：串联电路电压处处相等
D．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点
25．（2020秋•钱塘区期末）英国知名摄影师凯莱布•查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电（ ）
A．发光二极管是电路中的用电器
B．把水果和蔬菜串联起来可以提高电压
C．LED灯在发光时，导线中的电子在做无规则运动
D．水果和蔬菜在这里扮演了“电源”的角色
26．（2020秋•青田县期末）在如图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲，乙所示。则下列说法正确的是（ ）
A．电源电压为14伏B．电源电压为7伏
C．电阻R上电压为3.6伏D．电阻R上电压为2.4伏
27．（2023春•鄞州区期末）电路元件A和B，其U﹣I图像如图所示。若A和B串联，电路中电流为0.2A时 V；若A和B并联在电压为3V的电源两端，干路中电流为 A。
28．（2020秋•长兴县期末）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V2两端的电压为 V；通过灯L1的电流 （选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数 （选填“变大”、“变小”或“不变”）。
29．（2020秋•金东区期末）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 A。若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 V。
30．（2020秋•西湖区期末）如图是电阻A和B的I﹣U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.3A时，通过电阻A电流是 A。若把二者串联后接入某电源两端，当通过电阻的电流为0.2A，该电源的电压是 V。
浙江省八年级上学期科学期末试题汇编-4.5电压的测量（浙教版）
参考答案与试题解析
一．电压表的使用（共20小题）
1．（2021秋•南浔区期末）如实物图所示，以下判断正确的是（ ）
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
【答案】C
【解答】解：由实物图可知，电流从正极出发经开关、灯泡L2、L1回负极，电压表并联在L8两端，则
灯L1与灯L2串联，电压表测灯L7两端的电压，故C正确。
故选：C。
2．（2021秋•上虞区期末）如图所示，a、b、c表示的电流表或电压表。当S1、S2都闭合时，下列正确说法是（ ）
A．a、b、c都是电流表
B．a、b、c都是电压表
C．a、b都是电压表，而c是电流表
D．b、c是电流表，而a是电压表
【答案】D
【解答】解：图中电路是并联电路；b与电源串联，是测干路电流的；
a并联在电路中，是测量电压的；
c与支路中的R2串联，是测支路R2中的电流，故c是电流表；
故选：D。
3．（2021秋•衢江区期末）如图所示，开关闭合后，电压表所测的是（ ）
A．电源电压B．灯L1两端的电压
C．灯L2两端的电压D．灯L1与L2两端的电压
【答案】C
【解答】解：由电路图可以看出，当开关闭合后1、电源构成一个“方框”，所以电压表测量的是“方框”以外的L2两端的电压。
故选：C。
4．（2021秋•临海市期末）如图所示，当开关闭合时各电表都有示数。当开关断开后，下列电表仍有示数的是（ ）
A．A1B．A2C．V1D．V2
【答案】C
【解答】解：由电路图可知，开关断开后电路断路1、A2和电压表V8断路，电压表V1始终测电源的电压，所以无论开关闭合，只有电压表V1都有示数。
故选：C。
5．（2021秋•新昌县期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中（ ）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
【答案】B
【解答】解：
A、电压表的量程为0～3V，示数为2.5V；
B、根据图示可知，因此铜片为盐水电池的正极，经过电压表回到电源的负极，所以导线a中自由电子从锌片移动到“﹣”接线柱；
C、将电压表换成电流表，会损坏电流表和电源；
D、图中虚线部分可以提供电压，故D错误。
故选：B。
6．（2020秋•德清县期末）小李同学在做电学实验时连接了如图所示电路，当开关闭合后，下列情况与实际相符的是（ ）
A．小灯泡发光
B．电压表和电流表指针都发生了明显偏转
C．由于小灯泡短路导致电流过大，电流表可能损坏
D．电压表所测的电压与电源电压大小近似相同
【答案】D
【解答】解：
由图可知，电流表与小灯泡并联；
电流表相当于一根导线，则小灯泡被短路，电压表与电流表串联接入电路中；由于电压表的电阻特别大，电路中的电流特别小，故两表都不会被烧坏，电压表有示数，故D正确。
故选：D。
7．（2020秋•温州期末）在练习使用电流表、电压表时，某同学进行了四次读数，其中读数正确的是（ ）
A． 1.3A
B． 0.5A
C． 2.4V
D． 13V
【答案】A
【解答】解：A、电流表所选量程为0～3A；根据指针所指位置可读出电流值为4.3A；
B、电流表所选量程为0～6.6A；根据指针所指位置可读出电流值为0.7A；
C、电压表所选量程为0～15V；根据指针所指位置可读出电压值为12V；
D、电压表所选量程为0～8V；根据指针所指位置可读出电压值为2.6V。
故选：A。
8．（2021春•余姚市期末）如图所示电路，①、②、③可能是电流表，也可能是电压表。当开关闭合后，且三个电表都有正常示数。下列说法正确的是（ ）
A．①③是电流表，②是电压表
B．①是电压表，②③是电流表
C．①、②是电流表，③是电压表
D．①、②是电压表，③是电流表
【答案】A
【解答】解：
（1）当两个灯泡是串联时，电流路径：从电源正极→②→左灯泡→右灯泡→开关S→电源的负极，电压表并联在电路中，测量串联电路电流，电压表①测量电源电压。
（2）当两个灯泡是并联时，电流路径：从电源正极→③→分成两路、①、开关S，另一路经右灯泡、电源负极，电压表并联在电路中，电流表③是测量干路电流，②是电压表测量电源电压。
综合分析，故选项A正确。
故选：A。
9．（2020秋•长兴县期末）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转B．小灯泡发光
C．电压表指针明显偏转D．电池被烧坏
【答案】C
【解答】解：由图知道电压表与电流表、灯泡串联，所以电路的电流几乎为零、灯泡不会发光；根据串联分压原理知道，故电压表指针明显偏转。
故选：C。
10．（2020秋•台州期末）在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L1的电压
D．灯泡L1和L2串联，电压表测的是L2的电压
【答案】C
【解答】解：由图可知，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯泡L7和L2串联，电流表测电路中的电流1两端电压。故ABD错误。
故选：C。
11．（2020秋•滨江区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：A、L1与L2串联，电压表虽在最上面7并联，测的是L1两端的电压，故A正确；
B、L1与L2串联，电压表与L2并联，测的是L2两端电压，故B错误；
C、L5与L2串联，电压表与开关并联，开关闭合，故C错误；
D、L1与L2串联，电压表与电源并联，故D错误；
故选：A。
12．（2020秋•义乌市期末）正确使用仪表是科学实验基本技能之一。下面四幅电路图中，仪表连接正确的是（ ）
A．B．
C．D．
【答案】B
【解答】解：A、图中电流表的正，故A错误；
B、电流表与灯泡串联，从负接线柱流出，故B正确；
C、电压表串联在电路中了；
D、电压表的正，故D错误。
故选：B。
13．（2022秋•玉环市期末）如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，将盐水电池与电压表连接起来，观察电压表的接线和指针偏转可知：铜片是盐水电池的 正 极，电池的电压为 0.6 伏。
【答案】正；0.6
【解答】解：电压表指针正常偏转，电流从电压表的正极线柱流入；
电压表量程为0～3V，对应的分度值为6.1V。
故答案为：正；0.6。
14．（2022秋•嘉兴期末）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示 0.6 V，铜片是电池的 正 极。
【答案】0.6；正
【解答】解：由图可知，电压表选的量程为0～3V，电压表示数为4.6V；
因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极。
故答案为：0.8；正。
15．（2022秋•金东区期末）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 铁 片。
【答案】铁
【解答】解：图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，铁片是电池的负极。
故答案为：铁。
16．（2021秋•普陀区期末）图甲为电子测温仪，某科技小组设计了一个内部结构原理图，如图乙所示，R是热敏电阻，用于靠近人体测温0为保护电阻。
（1）由图可知显示仪是由 电压 （选填“电流”或“电压”）表改装成的。
（2）在测体温时，被测温者体温越高，显示仪的示数就越大 减小 。
【答案】见试题解答内容
【解答】解：（1）因为显示仪与R0并联，所以显示仪是电压表改装成的；
（2）被测温者温度越高，说明电压表示数越大，电路电流变大，R两端电压越小可知。
故答案为：（1）电压；（2）减小。
17．（2021秋•金东区期末）电压表其实是由一个小量程的电流表改装而成，电路连接如图所示。小华发现“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 串 联而成，电阻越大，量程越大 分压 作用。
【答案】串；分压。
【解答】解：由图可知，电压表使用“3V挡”时电流表与3.2kΩ的R2串联接入电路，电压表使用“15V挡”时电流表与15.7kΩ的R3串联接入电路，由此可知，量程越大。
故答案为：串；分压。
18．（2020秋•平阳县期末）电池技术的发展正推动新能源汽车的日趋成熟。
（1）如图甲为最初的电池模型一伏打电堆。用电压表测量这个伏打电堆的电压，其现象如图所示，则可知该伏打电堆的的正极是 银板 。（填“锌板”或“银板”）
（2）如图乙是某电动汽车的一个电池组，它由多个单体电池组成，每个单体电池的电压为4V，则每个单体电池间应属于 串 联。
（3）如图丙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的 用电器 。（填电路元件名称）
【答案】（1）银板；（2）串；（3）用电器。
【解答】解：（1）从图中可看出，银板接电压表的正接线柱；锌板接电压表的负接线柱。
（2）每个单体电池的电压为4V，整个电池组电压为60V，每个单体电池间应属于串联；
（3）对蓄电池充电时，蓄电池把电能转化为化学能储存起来。
故答案为：（1）银板；（2）串。
19．（2020秋•浦江县期末）电与我们生活息息相关，请回答下列相关问题：
（1）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电。以上过程中 在摩擦时得到电子 。
（2）如图所示电路，开关S闭合后，两灯均发光 L1 （选填“L1”或“L2”）两端电压。
【答案】（1）在摩擦时得到电子；（2）L1
【解答】解：（1）塑料梳子与干燥的头发摩擦，梳子带的是负电荷，梳子得到了一些电子带负电荷；
（2）如图所示电路，闭合开关S后 L1和L2的连接方式为串联；电压表并联到了灯泡L7的两端，测量L1的电压。
故答案为：（1）在摩擦时得到电子；（2）L1。
20．（2020秋•嵊州市期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中 0.6 V．A、B金属片与电压表之间的导线中，自由电荷的运动方向是从电压表到 B 金属片（填A或B），盐水中电流在两金属片之间 A到B 的方向流动（填A到B或B到A）；增大A、B的面积， 不能 （选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
【答案】见试题解答内容
【解答】解：（1）电压表的量程为0～3V，分度值为5.1V；
（2）根据图示可知，因为B金属片与电压表的正接线柱相连；电流的方向是从B金属片到电压表正接线柱，所以自由电荷的运动方向是从A金属片到电压表；电流在两金属片之间的电流方向是A到B；
（3）增大A、B的面积相当于并联一个同规格电源。
故答案为：0.5；B；A到B。
二．电压的测量（共3小题）
21．（2020秋•嘉兴期末）中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A．4VB．110VC．220VD．380V
【答案】A
【解答】解：5G智能手机使用的电池电压低于5V，在5.7V左右，故A正确。
故选：A。
22．（2020秋•嘉兴期末）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
【答案】C
【解答】解：
A、图中电压表的指针正向偏转、负接线柱流出，其负接线柱与电源的负极相连，铁片为水果电池的负极；
B、由图知电压表的量程为0～3V，则水果电池的电压为2.6V；
C、两节电池串联时，所以两个相同水果电池串联后可提供更高电压；
D、水果电池中负电荷是从正极流向负极，正电荷是从负极流向正极，故D错误。
故选：C。
23．（2022秋•余杭区期末）小明用气球做了以下三个实验。如图﹣1，吹风机在工作时，进风口能“吸”住气球，压强 小 。如图﹣2，气球放在热水烫过的玻璃瓶口，过一会在 大气压 的作用下被“吸”入瓶中。如图﹣3，在头发上摩擦过的气球靠近细水流，水流偏离竖直方向 电荷 ，对细水流产生了吸引力。
【答案】见试题解答内容
【解答】解：吹风机在工作时，吹风使气球上方的空气流速大于气球下方的空气流速，从而能“吸”住气球；
这是因为空饮料瓶内气体受热时，温度升高；当套有气球的饮料瓶遇冷后，外界气压不变，气球被压入瓶中。
在头发上摩擦过的气球带有电荷，靠近水流时会吸引水流；
故答案为：小；大气压。
三．串并联电路的电压特点（共7小题）
24．（2021秋•吴兴区期末）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．更换不同规格小灯泡，多次实验，目的为了减小实验误差
C．实验得到的结论为：串联电路电压处处相等
D．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点
【答案】D
【解答】解：
A、电压表能直接测量电源电压，可以把电压表接A，故A错误；
B、换用不同规格的灯泡重复实验不是为了减小误差，让实验结论具有普遍性；
C、本实验得到的结论为：在串联电路中，故C错误；
D、从图中可以看到1左端A点接近电源正极，而要求电流从电压表的正接线柱流入1两端电压时，应将电压表正接线柱接A点。
故选：D。
25．（2020秋•钱塘区期末）英国知名摄影师凯莱布•查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电（ ）
A．发光二极管是电路中的用电器
B．把水果和蔬菜串联起来可以提高电压
C．LED灯在发光时，导线中的电子在做无规则运动
D．水果和蔬菜在这里扮演了“电源”的角色
【答案】C
【解答】解：
A、发光二极管将电能转化为光是电路中的用电器；
B、将多个水果电池串联起来，可以提高电压；
C、电荷的定向移动形成电流，导线中的电子在做定向运动；
D、电源是为电路提供电压的装置，为用电器即发光二极管提供了电压。
故选：C。
26．（2020秋•青田县期末）在如图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲，乙所示。则下列说法正确的是（ ）
A．电源电压为14伏B．电源电压为7伏
C．电阻R上电压为3.6伏D．电阻R上电压为2.4伏
【答案】C
【解答】解：由图可知：灯泡L和电阻R是串联的，电压表V1是测量灯泡L和电阻R两端的总电压，电压表V1是测量灯泡两端的电压；
（1）由于串联电路两端的总电压等于各串联导体两端的电压之和，则电压表V7的示数小于电压表V的示数；
由图甲乙可知：电压表V1指针偏转比电压表V指针偏转大，
所以电压表V使用的量程是0～15V，每一个大格代表8V，示数是6V；
电压表V1使用的量程是7～3V，每一个大格代表1V，示数是6.4V。
（2）根据串联电路两端的总电压等于各串联导体两端的电压之和可知电阻R两端的电压：
U2＝U﹣U5＝6V﹣2.3V＝3.6V；故C正确。
故选：C。
27．（2023春•鄞州区期末）电路元件A和B，其U﹣I图像如图所示。若A和B串联，电路中电流为0.2A时 4.5 V；若A和B并联在电压为3V的电源两端，干路中电流为 0.6 A。
【答案】4.5；0.6
【解答】解：（1）串联电路中电流处处相等，A和B串联时，
由图象知，A两端电压UA＝2.0V，B两端电压UB＝4.5V，
因串联电路中电源电压等于各用电器两端电压之和，所以电源电压U＝UA+UB＝2.7V+2.5V＝7.5V；
（2）并联电路中各支路两端电压相等，等于电源电压，它们两端电压都等于3V，
由图象知，通过A，
因并联电路中干路电流等于各支路电流之和，所以干路中的电流：I＝IA+IB＝3.3A+0.5A＝0.6A。
故答案为：3.5；0.5。
28．（2020秋•长兴县期末）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V2两端的电压为 1 V；通过灯L1的电流 等于 （选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数 变大 （选填“变大”、“变小”或“不变”）。
【答案】见试题解答内容
【解答】解：（1）由电路图可知：灯L1与L2串联，电压表测灯L2两端的电压；
（2）由于电压表测灯L2两端电压，S闭合时电压表示数是1V6两端的电压是1V；
（3）灯L1与L6串联，根据串联电路的电流特点知；
（4）断开开关S，电压表测电源两端电压，则断开开关后。
故答案为：1；等于。
29．（2020秋•金东区期末）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 0.4 A。若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 3 V。
【答案】0.4；3。
【解答】解：因并联电路中各支路两端的电压相等，所以、B并联后接入电路中时，
由图象可知，当通过B的电流为0.2A时，所以A两端的电压也为8.0V；
因串联电路中各处的电流相等，所以电阻A，通过A的电流为0.2A时，
由图象可知，此时B两端的电压为UB＝3V。
故答案为：0.2；3。
30．（2020秋•西湖区期末）如图是电阻A和B的I﹣U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.3A时，通过电阻A电流是 0.6 A。若把二者串联后接入某电源两端，当通过电阻的电流为0.2A，该电源的电压是 3 V。
【答案】0.6；3。
【解答】解：因并联电路中各支路两端的电压相等，所以、B并联后接入电路中时，
由图像可知，当通过B的电流为0.3A时，所以A两端的电压也为3V；
因串联电路中各处的电流相等，所以电阻A，通过电阻的电流为0.2A、B两端的电压分别为7V，根据串联电路的电压特点可知该电源的电压是：1V+2V＝7V。
故答案为：0.6；8。
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
2．（2021秋•上虞区期末）如图所示，a、b、c表示的电流表或电压表。当S1、S2都闭合时，下列正确说法是（ ）
A．a、b、c都是电流表
B．a、b、c都是电压表
C．a、b都是电压表，而c是电流表
D．b、c是电流表，而a是电压表
3．（2021秋•衢江区期末）如图所示，开关闭合后，电压表所测的是（ ）
A．电源电压B．灯L1两端的电压
C．灯L2两端的电压D．灯L1与L2两端的电压
4．（2021秋•临海市期末）如图所示，当开关闭合时各电表都有示数。当开关断开后，下列电表仍有示数的是（ ）
A．A1B．A2C．V1D．V2
5．（2021秋•新昌县期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中（ ）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
6．（2020秋•德清县期末）小李同学在做电学实验时连接了如图所示电路，当开关闭合后，下列情况与实际相符的是（ ）
A．小灯泡发光
B．电压表和电流表指针都发生了明显偏转
C．由于小灯泡短路导致电流过大，电流表可能损坏
D．电压表所测的电压与电源电压大小近似相同
7．（2020秋•温州期末）在练习使用电流表、电压表时，某同学进行了四次读数，其中读数正确的是（ ）
A． 1.3A
B． 0.5A
C． 2.4V
D． 13V
8．（2021春•余姚市期末）如图所示电路，①、②、③可能是电流表，也可能是电压表。当开关闭合后，且三个电表都有正常示数。下列说法正确的是（ ）
A．①③是电流表，②是电压表
B．①是电压表，②③是电流表
C．①、②是电流表，③是电压表
D．①、②是电压表，③是电流表
9．（2020秋•长兴县期末）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转B．小灯泡发光
C．电压表指针明显偏转D．电池被烧坏
10．（2020秋•台州期末）在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L1的电压
D．灯泡L1和L2串联，电压表测的是L2的电压
11．（2020秋•滨江区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A．
B．
C．
D．
12．（2020秋•义乌市期末）正确使用仪表是科学实验基本技能之一。下面四幅电路图中，仪表连接正确的是（ ）
A．B．
C．D．
13．（2022秋•玉环市期末）如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，将盐水电池与电压表连接起来，观察电压表的接线和指针偏转可知：铜片是盐水电池的 极，电池的电压为 伏。
14．（2022秋•嘉兴期末）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示 V，铜片是电池的 极。
15．（2022秋•金东区期末）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 片。
16．（2021秋•普陀区期末）图甲为电子测温仪，某科技小组设计了一个内部结构原理图，如图乙所示，R是热敏电阻，用于靠近人体测温0为保护电阻。
（1）由图可知显示仪是由 （选填“电流”或“电压”）表改装成的。
（2）在测体温时，被测温者体温越高，显示仪的示数就越大 。
17．（2021秋•金东区期末）电压表其实是由一个小量程的电流表改装而成，电路连接如图所示。小华发现“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 联而成，电阻越大，量程越大 作用。
18．（2020秋•平阳县期末）电池技术的发展正推动新能源汽车的日趋成熟。
（1）如图甲为最初的电池模型一伏打电堆。用电压表测量这个伏打电堆的电压，其现象如图所示，则可知该伏打电堆的的正极是 。（填“锌板”或“银板”）
（2）如图乙是某电动汽车的一个电池组，它由多个单体电池组成，每个单体电池的电压为4V，则每个单体电池间应属于 联。
（3）如图丙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的 。（填电路元件名称）
19．（2020秋•浦江县期末）电与我们生活息息相关，请回答下列相关问题：
（1）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电。以上过程中 。
（2）如图所示电路，开关S闭合后，两灯均发光 （选填“L1”或“L2”）两端电压。
20．（2020秋•嵊州市期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中 V．A、B金属片与电压表之间的导线中，自由电荷的运动方向是从电压表到 金属片（填A或B），盐水中电流在两金属片之间 的方向流动（填A到B或B到A）；增大A、B的面积， （选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
二．电压的测量（共3小题）
21．（2020秋•嘉兴期末）中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A．4VB．110VC．220VD．380V
22．（2020秋•嘉兴期末）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
23．（2022秋•余杭区期末）小明用气球做了以下三个实验。如图﹣1，吹风机在工作时，进风口能“吸”住气球，压强 。如图﹣2，气球放在热水烫过的玻璃瓶口，过一会在 的作用下被“吸”入瓶中。如图﹣3，在头发上摩擦过的气球靠近细水流，水流偏离竖直方向 ，对细水流产生了吸引力。
三．串并联电路的电压特点（共7小题）
24．（2021秋•吴兴区期末）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．更换不同规格小灯泡，多次实验，目的为了减小实验误差
C．实验得到的结论为：串联电路电压处处相等
D．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点
25．（2020秋•钱塘区期末）英国知名摄影师凯莱布•查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电（ ）
A．发光二极管是电路中的用电器
B．把水果和蔬菜串联起来可以提高电压
C．LED灯在发光时，导线中的电子在做无规则运动
D．水果和蔬菜在这里扮演了“电源”的角色
26．（2020秋•青田县期末）在如图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲，乙所示。则下列说法正确的是（ ）
A．电源电压为14伏B．电源电压为7伏
C．电阻R上电压为3.6伏D．电阻R上电压为2.4伏
27．（2023春•鄞州区期末）电路元件A和B，其U﹣I图像如图所示。若A和B串联，电路中电流为0.2A时 V；若A和B并联在电压为3V的电源两端，干路中电流为 A。
28．（2020秋•长兴县期末）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V2两端的电压为 V；通过灯L1的电流 （选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数 （选填“变大”、“变小”或“不变”）。
29．（2020秋•金东区期末）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 A。若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 V。
30．（2020秋•西湖区期末）如图是电阻A和B的I﹣U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.3A时，通过电阻A电流是 A。若把二者串联后接入某电源两端，当通过电阻的电流为0.2A，该电源的电压是 V。
浙江省八年级上学期科学期末试题汇编-4.5电压的测量（浙教版）
参考答案与试题解析
一．电压表的使用（共20小题）
1．（2021秋•南浔区期末）如实物图所示，以下判断正确的是（ ）
A．灯L1与灯L2并联，电压表测灯L1两端的电压
B．灯L1与灯L2并联，电压表测灯L2两端的电压
C．灯L1与灯L2串联，电压表测灯L1两端的电压
D．灯L1与灯L2串联，电压表测灯L2两端的电压
【答案】C
【解答】解：由实物图可知，电流从正极出发经开关、灯泡L2、L1回负极，电压表并联在L8两端，则
灯L1与灯L2串联，电压表测灯L7两端的电压，故C正确。
故选：C。
2．（2021秋•上虞区期末）如图所示，a、b、c表示的电流表或电压表。当S1、S2都闭合时，下列正确说法是（ ）
A．a、b、c都是电流表
B．a、b、c都是电压表
C．a、b都是电压表，而c是电流表
D．b、c是电流表，而a是电压表
【答案】D
【解答】解：图中电路是并联电路；b与电源串联，是测干路电流的；
a并联在电路中，是测量电压的；
c与支路中的R2串联，是测支路R2中的电流，故c是电流表；
故选：D。
3．（2021秋•衢江区期末）如图所示，开关闭合后，电压表所测的是（ ）
A．电源电压B．灯L1两端的电压
C．灯L2两端的电压D．灯L1与L2两端的电压
【答案】C
【解答】解：由电路图可以看出，当开关闭合后1、电源构成一个“方框”，所以电压表测量的是“方框”以外的L2两端的电压。
故选：C。
4．（2021秋•临海市期末）如图所示，当开关闭合时各电表都有示数。当开关断开后，下列电表仍有示数的是（ ）
A．A1B．A2C．V1D．V2
【答案】C
【解答】解：由电路图可知，开关断开后电路断路1、A2和电压表V8断路，电压表V1始终测电源的电压，所以无论开关闭合，只有电压表V1都有示数。
故选：C。
5．（2021秋•新昌县期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中（ ）
A．电压表的示数是7.5伏
B．导线a中自由电子从锌片移动到“﹣”接线柱
C．可以将电压表换成电流表
D．图中虚线部分相当于电路中的用电器
【答案】B
【解答】解：
A、电压表的量程为0～3V，示数为2.5V；
B、根据图示可知，因此铜片为盐水电池的正极，经过电压表回到电源的负极，所以导线a中自由电子从锌片移动到“﹣”接线柱；
C、将电压表换成电流表，会损坏电流表和电源；
D、图中虚线部分可以提供电压，故D错误。
故选：B。
6．（2020秋•德清县期末）小李同学在做电学实验时连接了如图所示电路，当开关闭合后，下列情况与实际相符的是（ ）
A．小灯泡发光
B．电压表和电流表指针都发生了明显偏转
C．由于小灯泡短路导致电流过大，电流表可能损坏
D．电压表所测的电压与电源电压大小近似相同
【答案】D
【解答】解：
由图可知，电流表与小灯泡并联；
电流表相当于一根导线，则小灯泡被短路，电压表与电流表串联接入电路中；由于电压表的电阻特别大，电路中的电流特别小，故两表都不会被烧坏，电压表有示数，故D正确。
故选：D。
7．（2020秋•温州期末）在练习使用电流表、电压表时，某同学进行了四次读数，其中读数正确的是（ ）
A． 1.3A
B． 0.5A
C． 2.4V
D． 13V
【答案】A
【解答】解：A、电流表所选量程为0～3A；根据指针所指位置可读出电流值为4.3A；
B、电流表所选量程为0～6.6A；根据指针所指位置可读出电流值为0.7A；
C、电压表所选量程为0～15V；根据指针所指位置可读出电压值为12V；
D、电压表所选量程为0～8V；根据指针所指位置可读出电压值为2.6V。
故选：A。
8．（2021春•余姚市期末）如图所示电路，①、②、③可能是电流表，也可能是电压表。当开关闭合后，且三个电表都有正常示数。下列说法正确的是（ ）
A．①③是电流表，②是电压表
B．①是电压表，②③是电流表
C．①、②是电流表，③是电压表
D．①、②是电压表，③是电流表
【答案】A
【解答】解：
（1）当两个灯泡是串联时，电流路径：从电源正极→②→左灯泡→右灯泡→开关S→电源的负极，电压表并联在电路中，测量串联电路电流，电压表①测量电源电压。
（2）当两个灯泡是并联时，电流路径：从电源正极→③→分成两路、①、开关S，另一路经右灯泡、电源负极，电压表并联在电路中，电流表③是测量干路电流，②是电压表测量电源电压。
综合分析，故选项A正确。
故选：A。
9．（2020秋•长兴县期末）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A．电流表指针明显偏转B．小灯泡发光
C．电压表指针明显偏转D．电池被烧坏
【答案】C
【解答】解：由图知道电压表与电流表、灯泡串联，所以电路的电流几乎为零、灯泡不会发光；根据串联分压原理知道，故电压表指针明显偏转。
故选：C。
10．（2020秋•台州期末）在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L1的电压
D．灯泡L1和L2串联，电压表测的是L2的电压
【答案】C
【解答】解：由图可知，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯泡L7和L2串联，电流表测电路中的电流1两端电压。故ABD错误。
故选：C。
11．（2020秋•滨江区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A．
B．
C．
D．
【答案】A
【解答】解：A、L1与L2串联，电压表虽在最上面7并联，测的是L1两端的电压，故A正确；
B、L1与L2串联，电压表与L2并联，测的是L2两端电压，故B错误；
C、L5与L2串联，电压表与开关并联，开关闭合，故C错误；
D、L1与L2串联，电压表与电源并联，故D错误；
故选：A。
12．（2020秋•义乌市期末）正确使用仪表是科学实验基本技能之一。下面四幅电路图中，仪表连接正确的是（ ）
A．B．
C．D．
【答案】B
【解答】解：A、图中电流表的正，故A错误；
B、电流表与灯泡串联，从负接线柱流出，故B正确；
C、电压表串联在电路中了；
D、电压表的正，故D错误。
故选：B。
13．（2022秋•玉环市期末）如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，将盐水电池与电压表连接起来，观察电压表的接线和指针偏转可知：铜片是盐水电池的 正 极，电池的电压为 0.6 伏。
【答案】正；0.6
【解答】解：电压表指针正常偏转，电流从电压表的正极线柱流入；
电压表量程为0～3V，对应的分度值为6.1V。
故答案为：正；0.6。
14．（2022秋•嘉兴期末）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示 0.6 V，铜片是电池的 正 极。
【答案】0.6；正
【解答】解：由图可知，电压表选的量程为0～3V，电压表示数为4.6V；
因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极。
故答案为：0.8；正。
15．（2022秋•金东区期末）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是 铁 片。
【答案】铁
【解答】解：图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，铁片是电池的负极。
故答案为：铁。
16．（2021秋•普陀区期末）图甲为电子测温仪，某科技小组设计了一个内部结构原理图，如图乙所示，R是热敏电阻，用于靠近人体测温0为保护电阻。
（1）由图可知显示仪是由 电压 （选填“电流”或“电压”）表改装成的。
（2）在测体温时，被测温者体温越高，显示仪的示数就越大 减小 。
【答案】见试题解答内容
【解答】解：（1）因为显示仪与R0并联，所以显示仪是电压表改装成的；
（2）被测温者温度越高，说明电压表示数越大，电路电流变大，R两端电压越小可知。
故答案为：（1）电压；（2）减小。
17．（2021秋•金东区期末）电压表其实是由一个小量程的电流表改装而成，电路连接如图所示。小华发现“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 串 联而成，电阻越大，量程越大 分压 作用。
【答案】串；分压。
【解答】解：由图可知，电压表使用“3V挡”时电流表与3.2kΩ的R2串联接入电路，电压表使用“15V挡”时电流表与15.7kΩ的R3串联接入电路，由此可知，量程越大。
故答案为：串；分压。
18．（2020秋•平阳县期末）电池技术的发展正推动新能源汽车的日趋成熟。
（1）如图甲为最初的电池模型一伏打电堆。用电压表测量这个伏打电堆的电压，其现象如图所示，则可知该伏打电堆的的正极是 银板 。（填“锌板”或“银板”）
（2）如图乙是某电动汽车的一个电池组，它由多个单体电池组成，每个单体电池的电压为4V，则每个单体电池间应属于 串 联。
（3）如图丙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的 用电器 。（填电路元件名称）
【答案】（1）银板；（2）串；（3）用电器。
【解答】解：（1）从图中可看出，银板接电压表的正接线柱；锌板接电压表的负接线柱。
（2）每个单体电池的电压为4V，整个电池组电压为60V，每个单体电池间应属于串联；
（3）对蓄电池充电时，蓄电池把电能转化为化学能储存起来。
故答案为：（1）银板；（2）串。
19．（2020秋•浦江县期末）电与我们生活息息相关，请回答下列相关问题：
（1）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电。以上过程中 在摩擦时得到电子 。
（2）如图所示电路，开关S闭合后，两灯均发光 L1 （选填“L1”或“L2”）两端电压。
【答案】（1）在摩擦时得到电子；（2）L1
【解答】解：（1）塑料梳子与干燥的头发摩擦，梳子带的是负电荷，梳子得到了一些电子带负电荷；
（2）如图所示电路，闭合开关S后 L1和L2的连接方式为串联；电压表并联到了灯泡L7的两端，测量L1的电压。
故答案为：（1）在摩擦时得到电子；（2）L1。
20．（2020秋•嵊州市期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的A金属片和B金属片插入盐水中 0.6 V．A、B金属片与电压表之间的导线中，自由电荷的运动方向是从电压表到 B 金属片（填A或B），盐水中电流在两金属片之间 A到B 的方向流动（填A到B或B到A）；增大A、B的面积， 不能 （选填“能”或“不能”）增大盐水电池的电压。（增大A、B的面积相当于并联一个同规格电源）
【答案】见试题解答内容
【解答】解：（1）电压表的量程为0～3V，分度值为5.1V；
（2）根据图示可知，因为B金属片与电压表的正接线柱相连；电流的方向是从B金属片到电压表正接线柱，所以自由电荷的运动方向是从A金属片到电压表；电流在两金属片之间的电流方向是A到B；
（3）增大A、B的面积相当于并联一个同规格电源。
故答案为：0.5；B；A到B。
二．电压的测量（共3小题）
21．（2020秋•嘉兴期末）中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A．4VB．110VC．220VD．380V
【答案】A
【解答】解：5G智能手机使用的电池电压低于5V，在5.7V左右，故A正确。
故选：A。
22．（2020秋•嘉兴期末）如图所示，某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
【答案】C
【解答】解：
A、图中电压表的指针正向偏转、负接线柱流出，其负接线柱与电源的负极相连，铁片为水果电池的负极；
B、由图知电压表的量程为0～3V，则水果电池的电压为2.6V；
C、两节电池串联时，所以两个相同水果电池串联后可提供更高电压；
D、水果电池中负电荷是从正极流向负极，正电荷是从负极流向正极，故D错误。
故选：C。
23．（2022秋•余杭区期末）小明用气球做了以下三个实验。如图﹣1，吹风机在工作时，进风口能“吸”住气球，压强 小 。如图﹣2，气球放在热水烫过的玻璃瓶口，过一会在 大气压 的作用下被“吸”入瓶中。如图﹣3，在头发上摩擦过的气球靠近细水流，水流偏离竖直方向 电荷 ，对细水流产生了吸引力。
【答案】见试题解答内容
【解答】解：吹风机在工作时，吹风使气球上方的空气流速大于气球下方的空气流速，从而能“吸”住气球；
这是因为空饮料瓶内气体受热时，温度升高；当套有气球的饮料瓶遇冷后，外界气压不变，气球被压入瓶中。
在头发上摩擦过的气球带有电荷，靠近水流时会吸引水流；
故答案为：小；大气压。
三．串并联电路的电压特点（共7小题）
24．（2021秋•吴兴区期末）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．更换不同规格小灯泡，多次实验，目的为了减小实验误差
C．实验得到的结论为：串联电路电压处处相等
D．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点
【答案】D
【解答】解：
A、电压表能直接测量电源电压，可以把电压表接A，故A错误；
B、换用不同规格的灯泡重复实验不是为了减小误差，让实验结论具有普遍性；
C、本实验得到的结论为：在串联电路中，故C错误；
D、从图中可以看到1左端A点接近电源正极，而要求电流从电压表的正接线柱流入1两端电压时，应将电压表正接线柱接A点。
故选：D。
25．（2020秋•钱塘区期末）英国知名摄影师凯莱布•查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电（ ）
A．发光二极管是电路中的用电器
B．把水果和蔬菜串联起来可以提高电压
C．LED灯在发光时，导线中的电子在做无规则运动
D．水果和蔬菜在这里扮演了“电源”的角色
【答案】C
【解答】解：
A、发光二极管将电能转化为光是电路中的用电器；
B、将多个水果电池串联起来，可以提高电压；
C、电荷的定向移动形成电流，导线中的电子在做定向运动；
D、电源是为电路提供电压的装置，为用电器即发光二极管提供了电压。
故选：C。
26．（2020秋•青田县期末）在如图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲，乙所示。则下列说法正确的是（ ）
A．电源电压为14伏B．电源电压为7伏
C．电阻R上电压为3.6伏D．电阻R上电压为2.4伏
【答案】C
【解答】解：由图可知：灯泡L和电阻R是串联的，电压表V1是测量灯泡L和电阻R两端的总电压，电压表V1是测量灯泡两端的电压；
（1）由于串联电路两端的总电压等于各串联导体两端的电压之和，则电压表V7的示数小于电压表V的示数；
由图甲乙可知：电压表V1指针偏转比电压表V指针偏转大，
所以电压表V使用的量程是0～15V，每一个大格代表8V，示数是6V；
电压表V1使用的量程是7～3V，每一个大格代表1V，示数是6.4V。
（2）根据串联电路两端的总电压等于各串联导体两端的电压之和可知电阻R两端的电压：
U2＝U﹣U5＝6V﹣2.3V＝3.6V；故C正确。
故选：C。
27．（2023春•鄞州区期末）电路元件A和B，其U﹣I图像如图所示。若A和B串联，电路中电流为0.2A时 4.5 V；若A和B并联在电压为3V的电源两端，干路中电流为 0.6 A。
【答案】4.5；0.6
【解答】解：（1）串联电路中电流处处相等，A和B串联时，
由图象知，A两端电压UA＝2.0V，B两端电压UB＝4.5V，
因串联电路中电源电压等于各用电器两端电压之和，所以电源电压U＝UA+UB＝2.7V+2.5V＝7.5V；
（2）并联电路中各支路两端电压相等，等于电源电压，它们两端电压都等于3V，
由图象知，通过A，
因并联电路中干路电流等于各支路电流之和，所以干路中的电流：I＝IA+IB＝3.3A+0.5A＝0.6A。
故答案为：3.5；0.5。
28．（2020秋•长兴县期末）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V2两端的电压为 1 V；通过灯L1的电流 等于 （选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数 变大 （选填“变大”、“变小”或“不变”）。
【答案】见试题解答内容
【解答】解：（1）由电路图可知：灯L1与L2串联，电压表测灯L2两端的电压；
（2）由于电压表测灯L2两端电压，S闭合时电压表示数是1V6两端的电压是1V；
（3）灯L1与L6串联，根据串联电路的电流特点知；
（4）断开开关S，电压表测电源两端电压，则断开开关后。
故答案为：1；等于。
29．（2020秋•金东区期末）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是 0.4 A。若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是 3 V。
【答案】0.4；3。
【解答】解：因并联电路中各支路两端的电压相等，所以、B并联后接入电路中时，
由图象可知，当通过B的电流为0.2A时，所以A两端的电压也为8.0V；
因串联电路中各处的电流相等，所以电阻A，通过A的电流为0.2A时，
由图象可知，此时B两端的电压为UB＝3V。
故答案为：0.2；3。
30．（2020秋•西湖区期末）如图是电阻A和B的I﹣U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.3A时，通过电阻A电流是 0.6 A。若把二者串联后接入某电源两端，当通过电阻的电流为0.2A，该电源的电压是 3 V。
【答案】0.6；3。
【解答】解：因并联电路中各支路两端的电压相等，所以、B并联后接入电路中时，
由图像可知，当通过B的电流为0.3A时，所以A两端的电压也为3V；
因串联电路中各处的电流相等，所以电阻A，通过电阻的电流为0.2A、B两端的电压分别为7V，根据串联电路的电压特点可知该电源的电压是：1V+2V＝7V。
故答案为：0.6；8。
相关试卷
初中浙教版第5节 电压的测量精品第2课时复习练习题： 这是一份初中浙教版<a href="/kx/tb_c5711_t7/?tag_id=28" target="_blank">第5节 电压的测量精品第2课时复习练习题</a>，共3页。试卷主要包含了串联电路电压的特点，并联电路电压的特点，学科综合，拓展创新等内容，欢迎下载使用。
初中科学浙教版八年级上册第5节 电压的测量优秀第1课时精练： 这是一份初中科学浙教版八年级上册<a href="/kx/tb_c5711_t7/?tag_id=28" target="_blank">第5节 电压的测量优秀第1课时精练</a>，共3页。试卷主要包含了电压，电压的测量，学科综合，拓展创新等内容，欢迎下载使用。
初中科学浙教版八年级上册第5节 电压的测量优秀课后作业题： 这是一份初中科学浙教版八年级上册第5节 电压的测量优秀课后作业题，共9页。试卷主要包含了下列电表示数为1，中国的5G技术全球领先，56等内容，欢迎下载使用。
