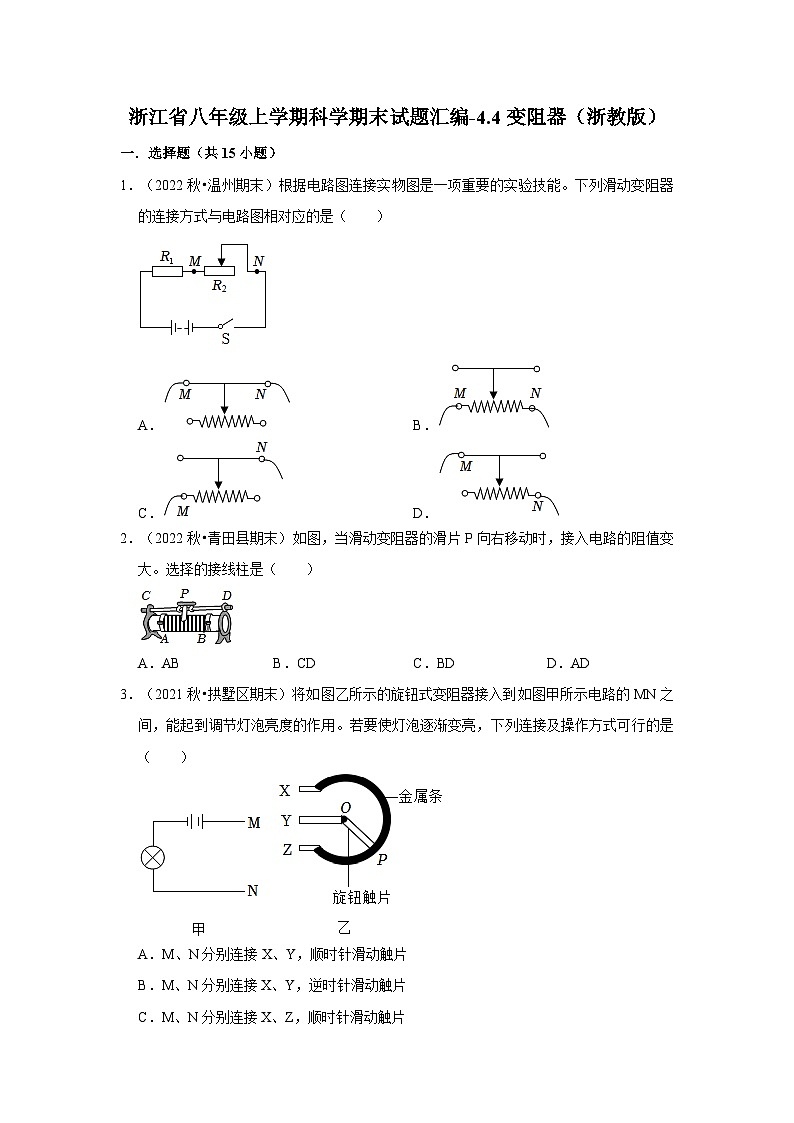

123，浙江省八年级上学期科学期末试题汇编-4.4变阻器（浙教版）

这是一份123，浙江省八年级上学期科学期末试题汇编-4.4变阻器（浙教版），共20页。


A．B．
C．D．
2．（2022秋•青田县期末）如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
3．（2021秋•拱墅区期末）将如图乙所示的旋钮式变阻器接入到如图甲所示电路的MN之间，能起到调节灯泡亮度的作用。若要使灯泡逐渐变亮，下列连接及操作方式可行的是（ ）
A．M、N分别连接X、Y，顺时针滑动触片
B．M、N分别连接X、Y，逆时针滑动触片
C．M、N分别连接X、Z，顺时针滑动触片
D．M、N分别连接Y、Z，逆时针滑动触片

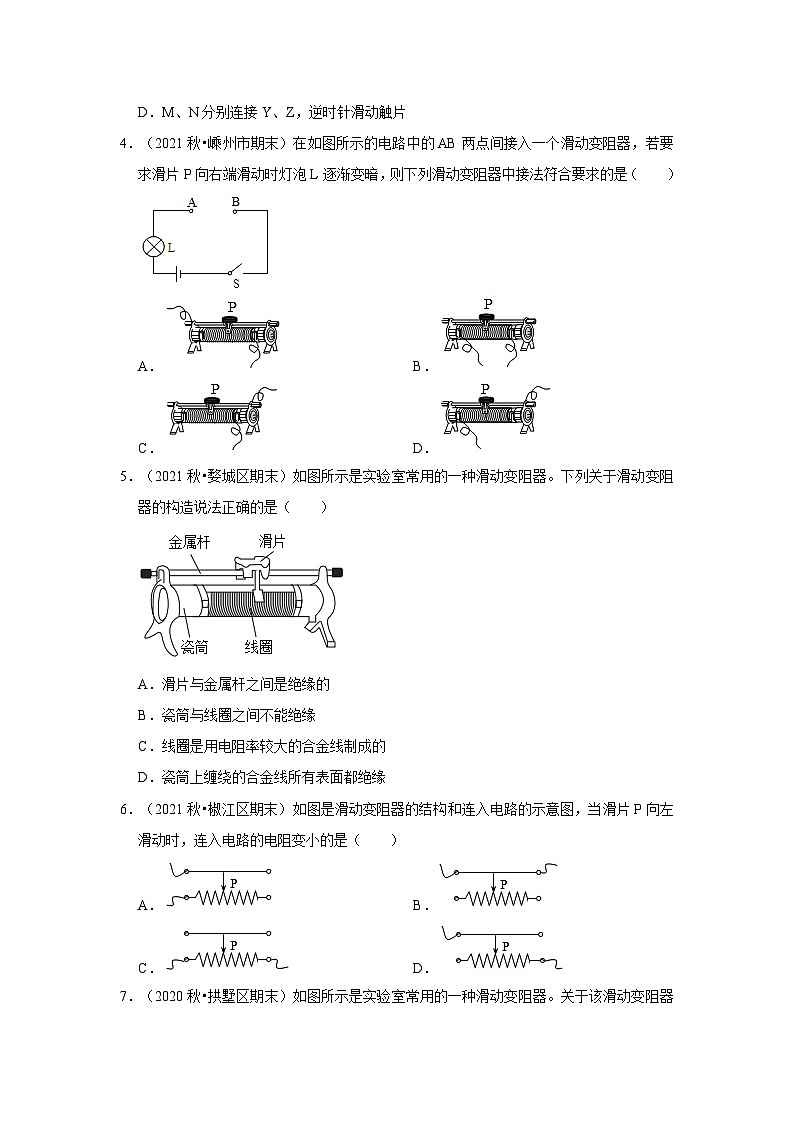

4．（2021秋•嵊州市期末）在如图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（ ）
A．B．
C．D．
5．（2021秋•婺城区期末）如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（ ）
A．滑片与金属杆之间是绝缘的
B．瓷筒与线圈之间不能绝缘
C．线圈是用电阻率较大的合金线制成的
D．瓷筒上缠绕的合金线所有表面都绝缘
6．（2021秋•椒江区期末）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．

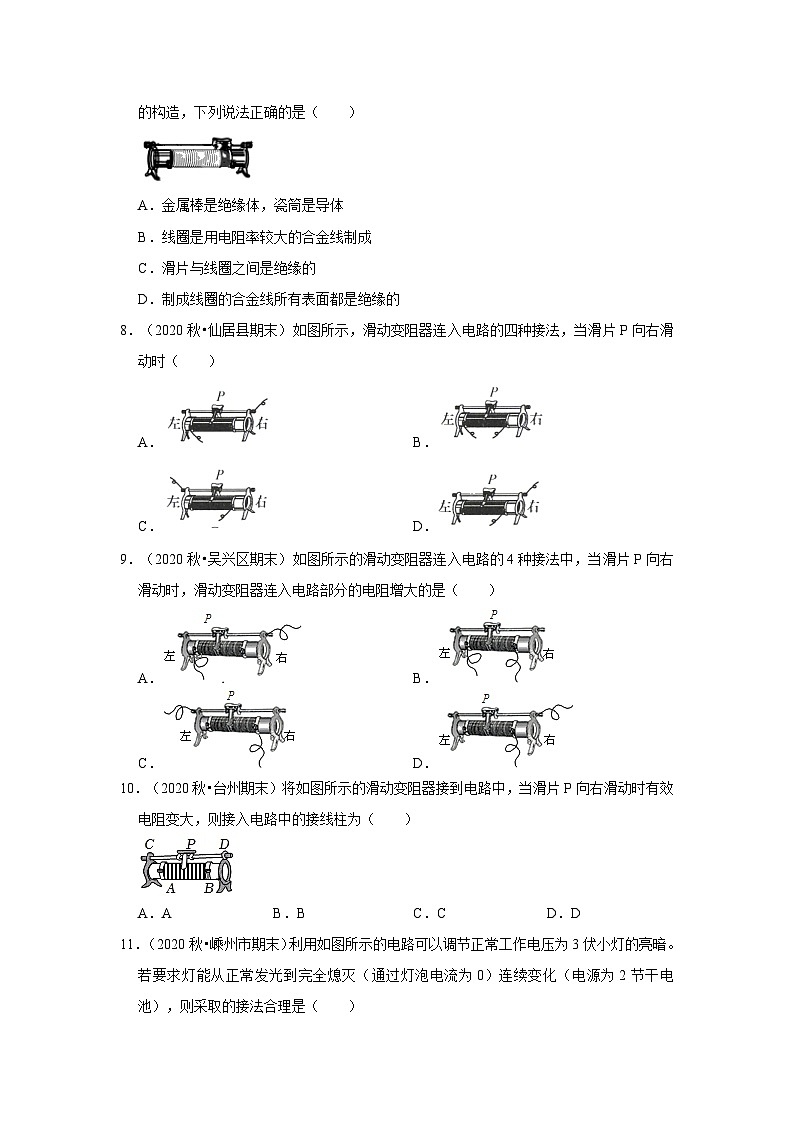

7．（2020秋•拱墅区期末）如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）
A．金属棒是绝缘体，瓷筒是导体
B．线圈是用电阻率较大的合金线制成
C．滑片与线圈之间是绝缘的
D．制成线圈的合金线所有表面都是绝缘的
8．（2020秋•仙居县期末）如图所示，滑动变阻器连入电路的四种接法，当滑片P向右滑动时（ ）
A．B．
C．D．
9．（2020秋•吴兴区期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（ ）
A．B．
C．D．
10．（2020秋•台州期末）将如图所示的滑动变阻器接到电路中，当滑片P向右滑动时有效电阻变大，则接入电路中的接线柱为（ ）
A．AB．BC．CD．D
11．（2020秋•嵊州市期末）利用如图所示的电路可以调节正常工作电压为3伏小灯的亮暗。若要求灯能从正常发光到完全熄灭（通过灯泡电流为0）连续变化（电源为2节干电池），则采取的接法合理是（ ）
A．A接Q，C接M，B接N
B．A接M，B接N，D接N
C．C接M，B接N
D．A接N，B接Q，C接M，M接N
12．（2020秋•江干区期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（ ）
A．通过滑动变阻器的电流发生变化
B．加在滑动变阻器两端的电压发生变化
C．连入电路的电阻丝长度发生变化
D．接入电路的电阻丝的横截面积发生变化
13．（2020秋•诸暨市期末）如图所示，甲为可调亮度台灯，乙为电位器的结构图，转动旋钮可调节灯泡亮度。下列分析正确的是（ ）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
14．（2020秋•温州期末）如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接BB．M接C，N接DC．M接A，N接DD．M接C，N接B
15．（2020秋•上虞区期末）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，滑动变阻器在实验中的作用描述不正确的是（ ）
A．探究电流与电压的关系﹣﹣改变定值电阻两端电压
B．探究电流与电阻的关系﹣﹣调节电阻两端电压必须成倍数变化
C．测量定值电阻的阻值﹣﹣多次测量求平均值，减小误差
D．探究影响导体电阻大小的因素﹣﹣保持导体两端的电压不变
二．填空题（共6小题）
16．（2021秋•青田县期末）一位同学设计了一个风力测定仪，如图所示，O是转动轴，下面连接着一块受风板。无风时OC是竖直的，风越强，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察 可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是 。
17．（2021秋•南浔区期末）如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮 接线柱接在电路的M、N两端。如果小明把滑动变阻器接入电路，发现电灯泡非常亮，且调节滑片无效 两个接线柱接入电路。
18．（2021秋•台州期末）如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻 ，此时电流表的示数 。（均填“变大”“变小”或“不变”）
19．（2021秋•椒江区期末）实验室有一种拔插式变阻器，其结构如图所示。六个铜片依次排开，每相邻两个铜片间有不同阻值的定值电阻或电阻丝相连接，从而改变AB间的电阻值。
（1）该变阻器的A、B接线柱间可形成的最大电阻为 欧。
（2）图示状态下A、B接线柱间的电阻为 欧。
20．（2020秋•钱塘区期末）小应观察到实验室中有多种变阻器可实现变阻，试回答：
（1）图甲为插入式电阻箱的结构示意图，在使用时拔去铜塞即可得到相应的电阻值，在甲图所示情境中A、B两个接线柱之间的电阻值是 Ω。
（2）图乙为滑动变阻器，小应将它接入电路后，发现无论怎样移动滑片P，而且一直很暗，其原因是 。纠正错误连接后，小应缓慢移动滑片P时，看到灯忽明忽暗 。
（3）图丙为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。小应将该变阻器和灯泡 联接入电路，并且连接 （选填“A、B”，或“A、C”）接线柱，才能使顺时针旋转旋钮触片时灯变亮。
21．（2020秋•义乌市期末）如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。则
（1）为了使电位器达到调光的目的，则它与灯泡的连接方式为 ；
（2）若将a、b接入电路同一点，c接入另一点时，则顺时针转动旋钮时灯泡亮度将 。（选填“变大”、“不变”或“变小”）
三．解答题（共2小题）
22．（2020秋•吴兴区期末）生活中很多电器需要调节电阻大小来使用，如图甲为亮度可调的台灯，电位器是调节其亮度的装置，A、B、C是它的三个接线柱，旋钮带动滑片转动。
（1）关于电位器上电阻片R的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）
（2）若顺时针旋转旋钮时灯泡变亮，则需将 （填“A和B”、“A和C”或“B和C”）接线柱接入电路。
23．（2020秋•上虞区期末）如图，甲为日常生活中经常用到的旋钮型变阻器，乙为科学实验中经常用到的滑动变阻器。
（1）“铜线”和“镍铬合金线”两种材料中，较适合用于制作旋钮型变阻器的是 。
（2）甲图中的“2”接线柱与乙图中 接线柱的作用相同。
（3）要使旋钮触片顺时针旋转时电阻增大，应将甲图中 二个接线柱接入电路。
浙江省八年级上学期科学期末试题汇编-4.4变阻器（浙教版）
参考答案与试题解析
一．选择题（共15小题）
1．（2022秋•温州期末）根据电路图连接实物图是一项重要的实验技能。下列滑动变阻器的连接方式与电路图相对应的是（ ）
A．B．
C．D．
【答案】C
【解答】解：根据电路图可知，滑片向右移动时；滑动变阻器采用一上一下的接法、下方的左侧接线柱；
A接了上方两个接线柱，滑动变阻器接入电路的电阻为0，电阻不变，滑动变阻器接入电路的电阻最大，电阻不变，滑动变阻器接入电路的电阻变小。
故选：C。
2．（2022秋•青田县期末）如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
【答案】D
【解答】解：滑动变阻器应该一上一下进行连接；
根据滑动变阻器的使用特点可知，当滑片P向右移动时，说明接入电路的电阻丝变长，因此应该是左下角的接线柱与上方任一接线柱的组合，ABC错误。
故选：D。
3．（2021秋•拱墅区期末）将如图乙所示的旋钮式变阻器接入到如图甲所示电路的MN之间，能起到调节灯泡亮度的作用。若要使灯泡逐渐变亮，下列连接及操作方式可行的是（ ）
A．M、N分别连接X、Y，顺时针滑动触片
B．M、N分别连接X、Y，逆时针滑动触片
C．M、N分别连接X、Z，顺时针滑动触片
D．M、N分别连接Y、Z，逆时针滑动触片
【答案】B
【解答】解：若要使灯泡逐渐变亮，通过灯泡的电流变大，电路中的总电阻变小；
A、M、N分别连接X、Y，滑动变阻器接入电路的电阻变大；
B、M、N分别连接X、Y，滑动变阻器接入电路的电阻变小；
C、M、N分别连接X、Z，滑动变阻器接入电路的电阻不变；
D、M、N分别连接Y、Z，滑动变阻器接入电路的电阻变大。
故选：B。
4．（2021秋•嵊州市期末）在如图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（ ）
A．B．
C．D．
【答案】D
【解答】解：A、此选项中，故当滑片向右移动时，电阻变小，故不符合题意；
B、此选项中，故当滑片向右移动时，灯泡亮度不变；
C、此选项中，故当滑片向右移动时，电阻变小，故不符合题意；
D、此选项中，故当滑片向右移动时，电阻变大，故符合题意；
故选：D。
5．（2021秋•婺城区期末）如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造说法正确的是（ ）
A．滑片与金属杆之间是绝缘的
B．瓷筒与线圈之间不能绝缘
C．线圈是用电阻率较大的合金线制成的
D．瓷筒上缠绕的合金线所有表面都绝缘
【答案】C
【解答】解：A、滑片与金属棒之间是导电的，故A错误；
B、瓷筒与线圈之间是绝缘的，故B错误；
C、线圈是用电阻率较大的合金线制成的；
D、瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆。
故选：C。
6．（2021秋•椒江区期末）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A．B．
C．D．
【答案】A
【解答】解：
A、图中滑片向左移动时，连入的阻值变小；
B、同时接入上方两接线柱，滑片移动，不合题意；
C、同时接入下方两接线柱，滑片移动，不合题意；
D、滑片向左移动时，接入电路中的电阻变大。
故选：A。
7．（2020秋•拱墅区期末）如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是（ ）
A．金属棒是绝缘体，瓷筒是导体
B．线圈是用电阻率较大的合金线制成
C．滑片与线圈之间是绝缘的
D．制成线圈的合金线所有表面都是绝缘的
【答案】B
【解答】解：A、金属棒容易导电；瓷筒不容易导电，故A错误；
B、线圈是用电阻率较大的合金线制成的；
C、滑片与线圈之间是导电的，故C错误；
D、瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆。
故选：B。
8．（2020秋•仙居县期末）如图所示，滑动变阻器连入电路的四种接法，当滑片P向右滑动时（ ）
A．B．
C．D．
【答案】A
【解答】解：
A、图中滑动变阻器采用“一上一下”的接法，当滑片P向右滑动时，电阻变大；
B、图中滑动变阻器采用“两下”的接法，这种接法无法改变电阻大小。
CD、两图中滑动变阻器都采用“一上一下”的接法，当滑片P向右滑动时，电阻变小。
故选：A。
9．（2020秋•吴兴区期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（ ）
A．B．
C．D．
【答案】A
【解答】解：A、滑动变阻器连入了左下方的接线柱，滑片右移，电阻变大。
B、滑动变阻器接入了下面的两个接线柱，滑片移动。不符合题意。
C、滑动变阻器连入了右下方的接线柱，滑片右移，电阻变小。
D、滑动变阻器连入了右下方的接线柱，滑片右移，电阻变小。
故选：A。
10．（2020秋•台州期末）将如图所示的滑动变阻器接到电路中，当滑片P向右滑动时有效电阻变大，则接入电路中的接线柱为（ ）
A．AB．BC．CD．D
【答案】A
【解答】解：图中变阻器滑片向右滑动时，接入电路中的电阻丝变长，应该接下接线柱A、D均可。
故选：A。
11．（2020秋•嵊州市期末）利用如图所示的电路可以调节正常工作电压为3伏小灯的亮暗。若要求灯能从正常发光到完全熄灭（通过灯泡电流为0）连续变化（电源为2节干电池），则采取的接法合理是（ ）
A．A接Q，C接M，B接N
B．A接M，B接N，D接N
C．C接M，B接N
D．A接N，B接Q，C接M，M接N
【答案】A
【解答】解：A、A接Q，B接N，灯泡被短路而熄灭，正常发光；
B、A接M，D接N，当滑片位于最左端，滑片位于最右端时，故B错误；
C、C接M，滑动变阻器与灯泡串联，灯泡正常发光，仍有电流，故C错误；
D、A接N，C接M，当滑片位于右端时，故D错误；
故选：A。
12．（2020秋•江干区期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（ ）
A．通过滑动变阻器的电流发生变化
B．加在滑动变阻器两端的电压发生变化
C．连入电路的电阻丝长度发生变化
D．接入电路的电阻丝的横截面积发生变化
【答案】C
【解答】解：滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是连入电路的电阻丝长度发生变化，而A、B。
故选：C。
13．（2020秋•诸暨市期末）如图所示，甲为可调亮度台灯，乙为电位器的结构图，转动旋钮可调节灯泡亮度。下列分析正确的是（ ）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
【答案】C
【解答】解：
A、若只将a，电位器的全部电阻丝都接入电路，所以不能改变灯泡的亮度；
B、若只将b，滑片右边的电阻丝接入电路，电阻丝连入电路的长度发生变化，电路的电流发生变化，故B错误；
CD、电位器是通过改变接入电路中电阻丝的长度来改变电阻，故C正确。
故选：C。
14．（2020秋•温州期末）如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，音量降低。下列连接方式中可行的是（ ）
A．M接A，N接BB．M接C，N接DC．M接A，N接DD．M接C，N接B
【答案】D
【解答】解：滑片向右移动，电流表示数减小，所以应将A、C接入电路。
故选：D。
15．（2020秋•上虞区期末）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，滑动变阻器在实验中的作用描述不正确的是（ ）
A．探究电流与电压的关系﹣﹣改变定值电阻两端电压
B．探究电流与电阻的关系﹣﹣调节电阻两端电压必须成倍数变化
C．测量定值电阻的阻值﹣﹣多次测量求平均值，减小误差
D．探究影响导体电阻大小的因素﹣﹣保持导体两端的电压不变
【答案】B
【解答】解：A、探究电流与电压的关系时滑动变阻器的作用有保护电路和改变电路电流或改变被测电阻两端电压；
B、探究电流与电阻的关系时滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，故B错误；
C、测量导体的电阻时，从而改变了待测电阻两端的电压和通过它的电流，通过求平均值来减小误差；
D、探究影响导体电阻大小的因素，比较电路中电流的大小。
故选：B。
二．填空题（共6小题）
16．（2021秋•青田县期末）一位同学设计了一个风力测定仪，如图所示，O是转动轴，下面连接着一块受风板。无风时OC是竖直的，风越强，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 滑动变阻器 ，观察 灯泡亮度 可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是 在电路中串联一只电流表 。
【答案】见试题解答内容
【解答】解：（1）无风时OC是竖直的，连入电路的电阻是AB段，OC杆偏转一定的角度，连入电路的电阻随风的大小而改变。
（2）风越强，OC杆偏转的角度越大，电阻变小，电路中的电流变大，所以通过灯泡的亮度判断风力的大小。
（3）观察灯泡的亮度的微小变化，眼睛不能判断，提高风力测定仪的性能。
故答案为：滑动变阻器；灯泡亮度。
17．（2021秋•南浔区期末）如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮 A 接线柱接在电路的M、N两端。如果小明把滑动变阻器接入电路，发现电灯泡非常亮，且调节滑片无效 CD 两个接线柱接入电路。
【答案】见试题解答内容
【解答】解：滑动变阻器的工作原理是靠改变接入电路电阻丝的长度，来改变电阻大小的，则应使电阻丝的有效部分变短，可以将C接线柱和A接线柱接在电路的M；
小明把滑动变阻器接入电路，发现电灯泡非常亮，接入电阻为零，电路中电流大。
故答案为：A；CD。
18．（2021秋•台州期末）如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻 变大 ，此时电流表的示数 变小 。（均填“变大”“变小”或“不变”）
【答案】变大；变小
【解答】解：由图可知，该电路为串联电路；
要使灯泡的亮度变小，需要减小通过灯泡的电流，在电源电压一定时可知，即增大滑动变阻器接入电路的电阻。
故答案为：变大；变小。
19．（2021秋•椒江区期末）实验室有一种拔插式变阻器，其结构如图所示。六个铜片依次排开，每相邻两个铜片间有不同阻值的定值电阻或电阻丝相连接，从而改变AB间的电阻值。
（1）该变阻器的A、B接线柱间可形成的最大电阻为 15 欧。
（2）图示状态下A、B接线柱间的电阻为 7 欧。
【答案】（1）15；（2）7
【解答】解：（1）当铜塞全部拔出时，变阻器接入电路的电阻最大；
（2）图示状态下，有5Ω，下面的电阻丝连入电路，A。
故答案为：（1）15；（2）7。
20．（2020秋•钱塘区期末）小应观察到实验室中有多种变阻器可实现变阻，试回答：
（1）图甲为插入式电阻箱的结构示意图，在使用时拔去铜塞即可得到相应的电阻值，在甲图所示情境中A、B两个接线柱之间的电阻值是 7 Ω。
（2）图乙为滑动变阻器，小应将它接入电路后，发现无论怎样移动滑片P，而且一直很暗，其原因是 滑动变阻器接入电路的是下边两个接线柱 。纠正错误连接后，小应缓慢移动滑片P时，看到灯忽明忽暗 滑片与电阻线接触不良 。
（3）图丙为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。小应将该变阻器和灯泡 串 联接入电路，并且连接 A、B （选填“A、B”，或“A、C”）接线柱，才能使顺时针旋转旋钮触片时灯变亮。
【答案】（1）7；（2）滑动变阻器接入电路的是下边两个接线柱；滑片与电阻线接触不良；（3）串；A、B。
【解答】解：（1）当2个铜塞都拔出时，此时2根电阻丝串联；
（2）当滑动变阻器接入电路的是下边两个接线柱时，相当于在电路中连入了一个阻值较大的定值电阻，灯的亮度都不发生变化；
小应缓慢移动滑片P时，看到灯忽明忽暗；
（3）顺时针旋转旋片时，灯泡变亮，电源电压不变，则应连接接线柱A。
故答案为：（1）6；（2）滑动变阻器接入电路的是下边两个接线柱；（3）串；A、B。
21．（2020秋•义乌市期末）如图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。则
（1）为了使电位器达到调光的目的，则它与灯泡的连接方式为 串联 ；
（2）若将a、b接入电路同一点，c接入另一点时，则顺时针转动旋钮时灯泡亮度将 变大 。（选填“变大”、“不变”或“变小”）
【答案】（1）串联；（2）变大
【解答】解：（1）当电位器与被控制的灯泡串联在电路中时，电位器能达到调光的目的；
（2）若将a、b接入电路同一点，此时b与滑片之间的电阻接入电路，滑动变阻器接入电路的电阻变小，通过灯泡的电流变大。
故答案为：（1）串联；（2）变大。
三．解答题（共2小题）
22．（2020秋•吴兴区期末）生活中很多电器需要调节电阻大小来使用，如图甲为亮度可调的台灯，电位器是调节其亮度的装置，A、B、C是它的三个接线柱，旋钮带动滑片转动。
（1）关于电位器上电阻片R的材料，应该选用 镍铬合金丝 （选填“铜丝”或“镍铬合金丝”）
（2）若顺时针旋转旋钮时灯泡变亮，则需将 A和B （填“A和B”、“A和C”或“B和C”）接线柱接入电路。
【答案】（1）镍铬合金丝；（2）A和B。
【解答】解：（1）在长度和粗细都相同的情况下，镍铬合金丝的电阻大，镍铬合金丝的阻值会有明显的变化，而用铜丝制作的话；所以；
（2）灯泡变亮，说明电流变大，也就是接入的电阻变短，AB之间的电阻片变短。
（1）镍铬合金丝；（2）A和B。
23．（2020秋•上虞区期末）如图，甲为日常生活中经常用到的旋钮型变阻器，乙为科学实验中经常用到的滑动变阻器。
（1）“铜线”和“镍铬合金线”两种材料中，较适合用于制作旋钮型变阻器的是 镍铬合金线 。
（2）甲图中的“2”接线柱与乙图中 P 接线柱的作用相同。
（3）要使旋钮触片顺时针旋转时电阻增大，应将甲图中 1、2 二个接线柱接入电路。
【答案】（1）镍铬合金线；（2）P；（3）1、2。
【解答】解：
（1）为了能比较容易的改变阻值（即电阻丝的电阻要大一些），在其他条件相同时，故应选用镍铬合金线；
