2023-2024学年福建省泉州市名校九上物理期末联考试题含答案

这是一份2023-2024学年福建省泉州市名校九上物理期末联考试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图某家庭使用电能表表盘，对表盘参数的理解正确的是（ ）
A．220V是指这个电能表应该在220伏的电路中使用
B．此时电能表的读数为1207kW·h
C．表示电能表工作时电流不应超过额定最大电流10A
D．此电能表转盘每转300转，消耗电能1度
2．大韭菜坪是世界上最大面积的野生韭菜花带、全国唯一的野生韭菜花保护区，走进韭菜花就闻到扑鼻的花香，这是因为( )
A．分子之间存在引力B．分子之间存在斥力
C．分子在不停地做无规则运动D．分子之间没有间隙
3．在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是( )
A．B．C．D．
4．如图所示，闭合开关，两个灯泡都不亮，电流表指针几乎不动，而电压表指针却有明显偏转，该电路故障可能是
A．电流表坏了或未接好
B．从a经过L1到b的电路有开路
C．L2灯短路了
D．L2灯丝烧断了
5．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V
B．S闭合后，小灯泡L的最小实际电功率为0.5W
C．小灯泡L正常发光时，变阻器R消耗的电功率为6W
D．开关S断开时，电压表的示数为12V
6．关于分子热运动和内能，下列说法正确的是
A．物质分子内能增大，温度一定升高B．分子运动越剧烈，物体温度越高
C．分子只具有动能，没有势能D．0℃的冰没有内能

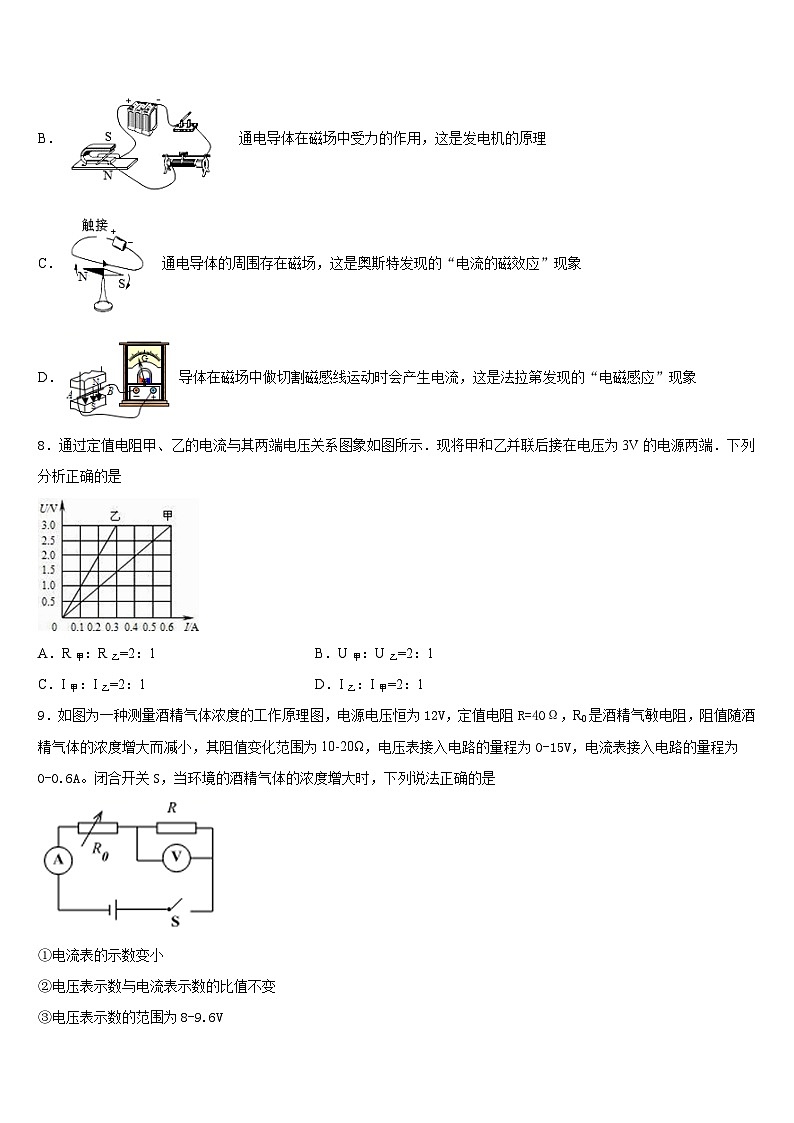

7．如图所示，关于电磁现象的四幅图片中，下列说法错误的是（ ）
A．利用此电路可以探究电磁铁的磁性强弱与电流大小的关系
B．通电导体在磁场中受力的作用，这是发电机的原理
C．通电导体的周围存在磁场，这是奥斯特发现的“电流的磁效应”现象
D．导体在磁场中做切割磁感线运动时会产生电流，这是法拉第发现的“电磁感应”现象
8．通过定值电阻甲、乙的电流与其两端电压关系图象如图所示．现将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是
A．R甲：R乙=2：1B．U甲：U乙=2：1
C．I甲：I乙=2：1D．I乙：I甲=2：1
9．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10-20Ω，电压表接入电路的量程为0-15V，电流表接入电路的量程为0-0.6A。闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是
①电流表的示数变小
②电压表示数与电流表示数的比值不变
③电压表示数的范围为8-9.6V
④电阻R0消耗的电功率范围为0.4-0.8W
A．只有①②正确
B．只有①④正确
C．只有②③正确
D．只有②③④正确
10．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
11．下列说法中正确的是（ ）
A．遥控器发出的红外线是超声波
B．可见光是电磁波
C．电磁波在空气中的传播速度为340m/s
D．手机是利用可见光来传递信息的
12．下列物品中，通常情况下属于绝缘体的是
A．铅笔芯B．陶瓷碗C．不锈钢尺D．玻璃被里的盐水
二、填空题（每题5分，共4题，20分）
13．世界上很多发明都是受到生活现象的启发而萌生的创意，比如：蒸汽机和汽油机，图________中是汽油机的工作原理图，________图是蒸汽机工作原理图．
14．在如图所示的电路中，电源电压保持不变，电阻R1＝0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为_____。
15．如图所示，a、b、c是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5（单位是A或V）。则电源电压为_____V；通过L1的电流是____A。
16．如图甲所示，滑动变阻器最大阻值是40Ω.闭合开关，移动滑动变阻器，其功率P与阻值R 的图像如图乙所示，则电源电压为_____V.当滑片滑至最右端时，通电10s，电流通过R1产生的热量是______J.
三、实验题（共12分）
17．（4分）某同学在做“比较不同物质的吸热情况”的实验时，使用相同的电加热器给甲、乙两种液体加热，得到的实验数据如下表：
(1)分析第1、2次或第3、4次实验数据，可以得出同种物质升高相同的温度时，吸收热量的多少与物质的_____有关；
(2)分析比较第_____次实验数据，可以发现：质量相等的不同物质，升高相同的温度时，吸收的热量是不同的；
(3)实验过程中物质吸收的热量的多少是通过_____来反映的；
(4)通过实验数据会发现甲、乙两种物质中比热容大的物质是_____。
18．（4分）小明利用一块蓄电池、一块电压表、两个开关S1、S2和一个阻值已知的电阻R0，连接了如图所示的实验电路来测量电阻Rx的阻值．请你利用这个电路继续完成实验，要求：
（1）画出实验电路图；
（2）写出主要的实验步骤和需要测最的物理量；
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）
19．（4分）在测定额定电压为3.8V的小灯泡额定功率的实验中，小明连接了如图所示的电路，其中电源电压为6V且保持不变。
（1）在连接电路时滑动变阻器的滑片P应位于__________(选填“A”或“B”)端。小明连接完电路后，在试触开关时发现电流表指针逆时针偏转，原因是______。
（2）在实验中，若电压表示数为2V，则小灯泡的实际功率_____额定功率(填“大于”、“小于”或“等于”)；在此基础上，为了能利量小灯泡的额定功事，必须将滑片P向___(填“A”或“B”)端移动，当电压表的示数为___V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为____W。
（3）小明根据测量小灯泡实际功率的多组实验数据，作出了I-U图象，如图丙所示，结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压_______(填“成”或“不成”)正比，这是因为____。
（4）若在实验中连接好电路并闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_______(写出一种即可)。
四、作图题（共16分）
20．（8分）自动控制楼道灯，只有在夜晚，有人走动发出声音时，电路接通，灯才亮。这是因为在控制开关中装有“声敏”和“光敏”装置，若分别用“”和“”这样的符号代表它们。请在（图）中用笔画线代替导线，将电路正确连接。要求：三孔插座单独接入。
（______）
21．（8分）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请用笔画好电冰箱的工作电路图。
（_____）
五、计算题（共22分）
22．（10分）图甲为一种电饭锅的简化电路，其中R1和R2均为电热丝，S1是自动控制开关，通过开关的控制，可智能实现高温档或低温档，从而控制食物在不同时间段的温度。把电饭锅接入220V的家庭电路中，电饭锅完成一次煮饭过程高温档工作10min，低温档工作20min。煮饭中两档的功率如图乙所示。求：
（1）当S、S1都闭合时，电饭锅处于高温档还是低温档？
（2）当只闭合S时，通过电阻R1的电流I1；
（3）高温档工作10min，电流所做的总功W；
（4）电阻R2的阻值。
23．（12分）养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热，图是某款养生壶及其铭牌，求：
(1)养生壶将1.2kg水从20℃加热到85℃，水吸收的热量是多少？
(2)若正常工作时，养生壶加热效率为91%，将1.2kg水从20℃加热到85℃需要多少分钟的时间？（已知水 的比热容c=4.2x103J/（kg·℃））
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、C
4、B
5、D
6、B
7、B
8、C
9、C
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、乙 甲
14、3.6W
15、2.5 0.3
16、12 8
三、实验题（共12分）
17、质量 1、3（或2、4） 加热的时间 甲
18、（1）
（2）①闭合开关S1和S2，读出电压表的示数为U1；②闭合开关S1，断开开关S2，读出电压表的示数为U2；
（3）
19、A 电流表正负接线柱接反了 小于 B 3.8 1.9 不成 灯丝电阻随温度的升高而增大 灯泡断路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）高温档（2）1A（3）660000J（4）55Ω
23、 (1) 3.276×105J (2) 6min
物质
次数
质量m/kg
升高的温度△t/℃
加热的时间t/min
甲
1
0.1
10
2
2
0.2
10
4
乙
3
0.1
10
1
4
0.2
10
2
型号
CH·M16
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.2L
