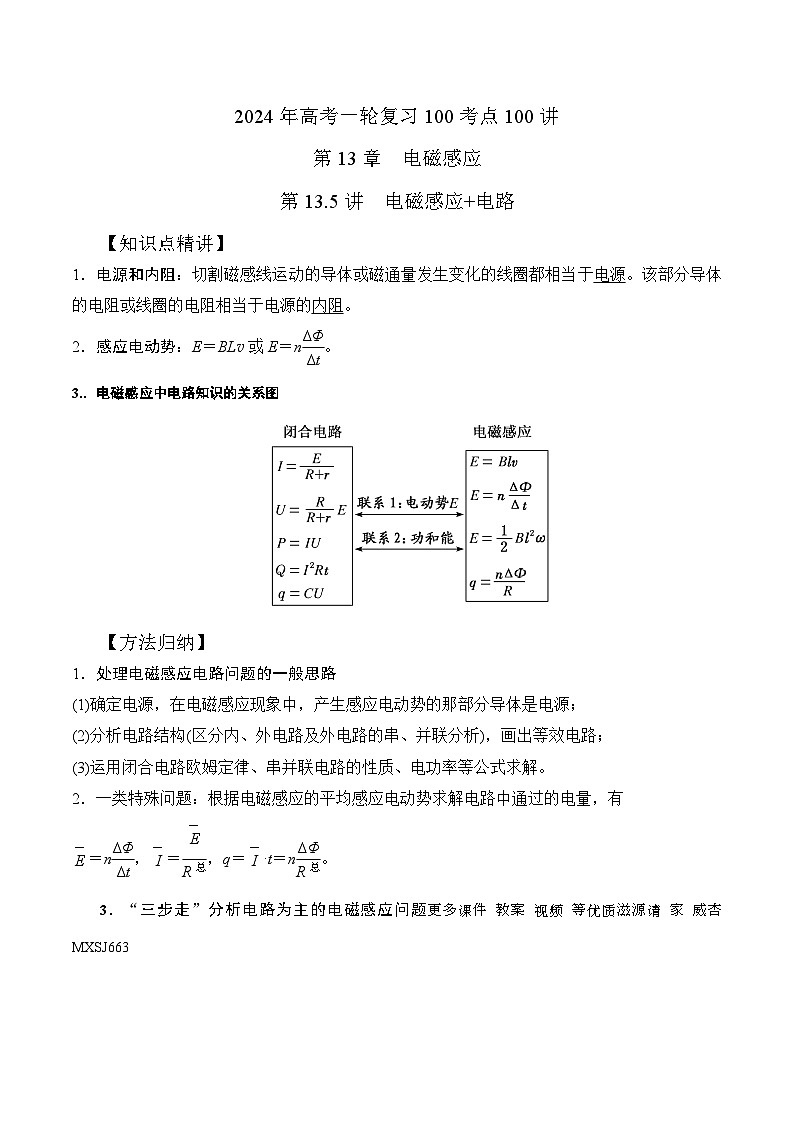

第13.5讲 电磁感应+电路
【知识点精讲】
1．电源和内阻：切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源。该部分导体的电阻或线圈的电阻相当于电源的内阻。
2．感应电动势：E＝BLv或E＝neq \f(ΔΦ,Δt)。
3.．电磁感应中电路知识的关系图
【方法归纳】
1．处理电磁感应电路问题的一般思路
(1)确定电源，在电磁感应现象中，产生感应电动势的那部分导体是电源；
(2)分析电路结构(区分内、外电路及外电路的串、并联分析)，画出等效电路；
(3)运用闭合电路欧姆定律、串并联电路的性质、电功率等公式求解。
2．一类特殊问题：根据电磁感应的平均感应电动势求解电路中通过的电量，有
eq \(E,\s\up6(－))＝neq \f(ΔΦ,Δt)，eq \(I,\s\up6(－))＝eq \f(\(E,\s\up6(－)),R总)，q＝eq \(I,\s\up6(－))·t＝neq \f(ΔΦ,R总)。

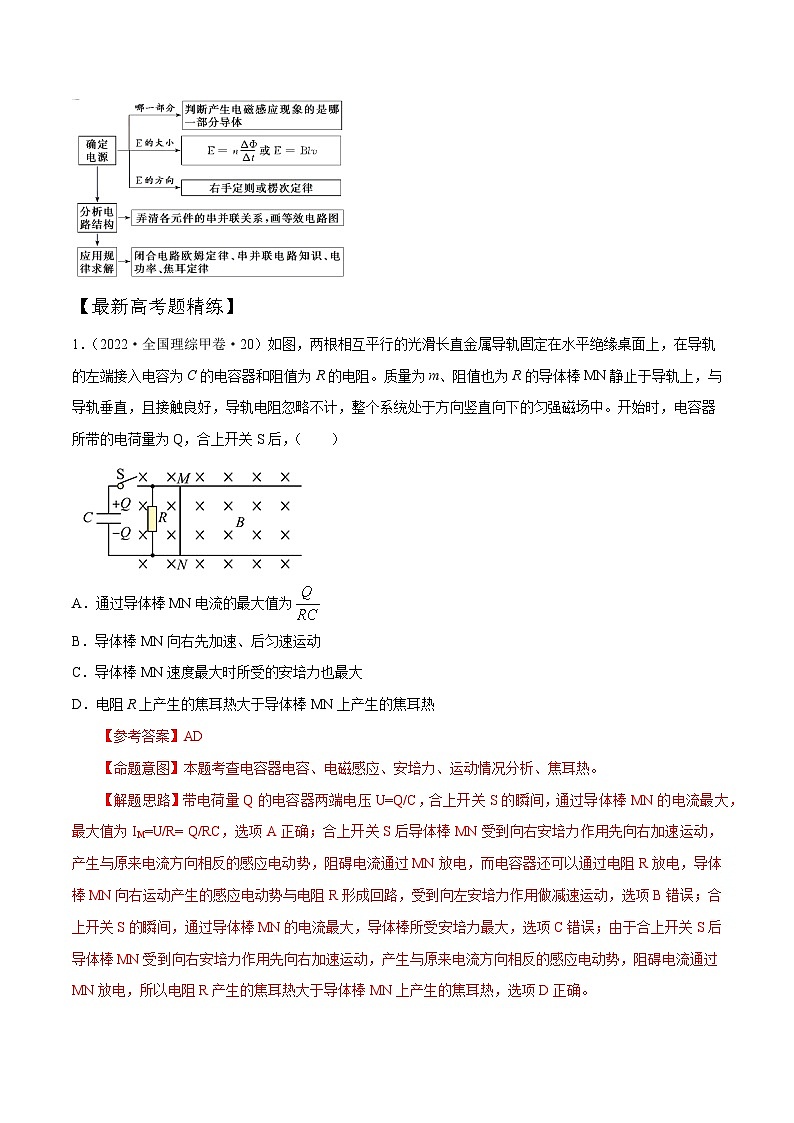

3．“三步走”分析电路为主的电磁感应问题更多课件 教案 视频 等优质滋源请 家 威杏 MXSJ663
【最新高考题精练】
1．（2022·全国理综甲卷·20）如图，两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上，在导轨的左端接入电容为C的电容器和阻值为R的电阻。质量为m、阻值也为R的导体棒MN静止于导轨上，与导轨垂直，且接触良好，导轨电阻忽略不计，整个系统处于方向竖直向下的匀强磁场中。开始时，电容器所带的电荷量为Q，合上开关S后，（ ）

A．通过导体棒MN电流的最大值为
B．导体棒MN向右先加速、后匀速运动
C．导体棒MN速度最大时所受的安培力也最大
D．电阻R上产生的焦耳热大于导体棒MN上产生的焦耳热
【参考答案】AD
【命题意图】本题考查电容器电容、电磁感应、安培力、运动情况分析、焦耳热。
【解题思路】带电荷量Q的电容器两端电压U=Q/C，合上开关S的瞬间，通过导体棒MN的电流最大，最大值为IM=U/R= Q/RC，选项A正确；合上开关S后导体棒MN受到向右安培力作用先向右加速运动，产生与原来电流方向相反的感应电动势，阻碍电流通过MN放电，而电容器还可以通过电阻R放电，导体棒MN向右运动产生的感应电动势与电阻R形成回路，受到向左安培力作用做减速运动，选项B错误；合上开关S的瞬间，通过导体棒MN的电流最大，导体棒所受安培力最大，选项C错误；由于合上开关S后导体棒MN受到向右安培力作用先向右加速运动，产生与原来电流方向相反的感应电动势，阻碍电流通过MN放电，所以电阻R产生的焦耳热大于导体棒MN上产生的焦耳热，选项D正确。
【易错提醒】通电导线做切割磁感线运动，产生与原来电流方向相反的感应电动势，阻碍电流通过。

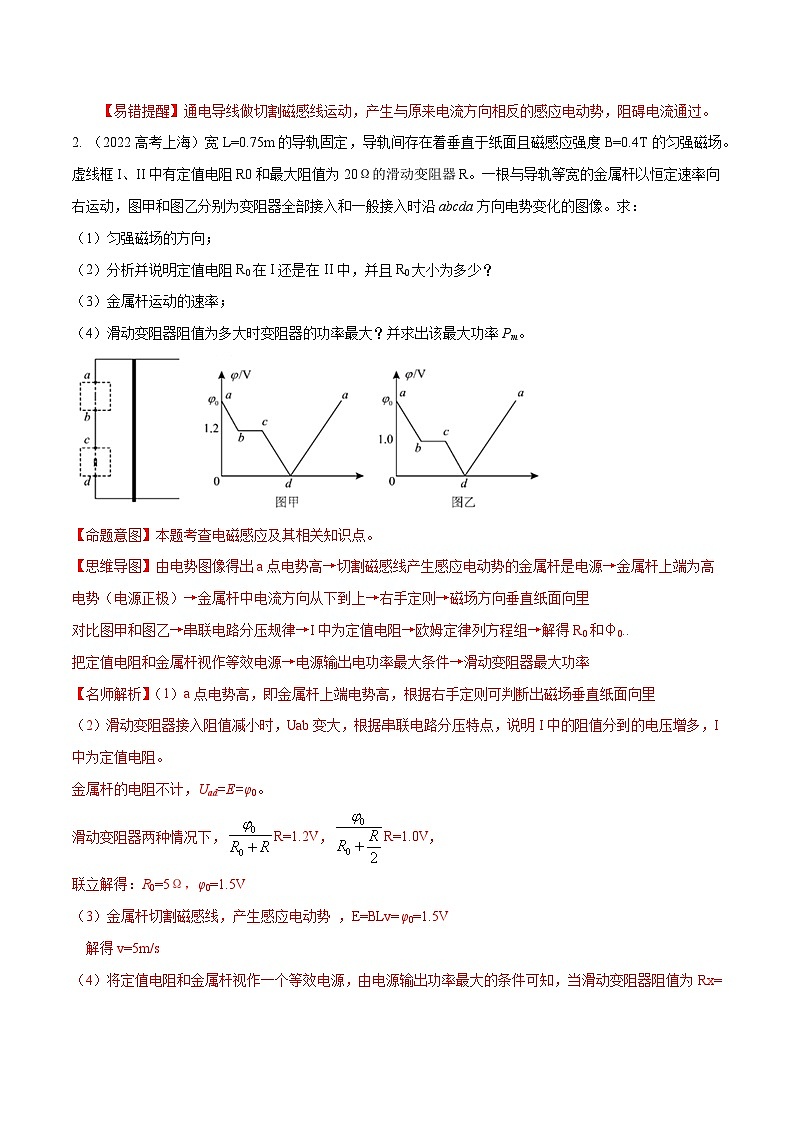

2. （2022高考上海）宽L=0.75m的导轨固定，导轨间存在着垂直于纸面且磁感应强度B=0.4T的匀强磁场。虚线框I、II中有定值电阻R0和最大阻值为20Ω的滑动变阻器R。一根与导轨等宽的金属杆以恒定速率向右运动，图甲和图乙分别为变阻器全部接入和一般接入时沿abcda方向电势变化的图像。求：
（1）匀强磁场的方向；
（2）分析并说明定值电阻R0在I还是在II中，并且R0大小为多少？
（3）金属杆运动的速率；
（4）滑动变阻器阻值为多大时变阻器的功率最大？并求出该最大功率Pm。
【命题意图】本题考查电磁感应及其相关知识点。
【思维导图】由电势图像得出a点电势高→切割磁感线产生感应电动势的金属杆是电源→金属杆上端为高电势（电源正极）→金属杆中电流方向从下到上→右手定则→磁场方向垂直纸面向里
对比图甲和图乙→串联电路分压规律→I中为定值电阻→欧姆定律列方程组→解得R0和φ0..
把定值电阻和金属杆视作等效电源→电源输出电功率最大条件→滑动变阻器最大功率
【名师解析】（1）a点电势高，即金属杆上端电势高，根据右手定则可判断出磁场垂直纸面向里
（2）滑动变阻器接入阻值减小时，Uab变大，根据串联电路分压特点，说明I中的阻值分到的电压增多，I中为定值电阻。
金属杆的电阻不计，Uad=E=φ0。
滑动变阻器两种情况下，R=1.2V，R=1.0V，
联立解得：R0=5Ω，φ0=1.5V
（3）金属杆切割磁感线，产生感应电动势 ，E=BLv=φ0=1.5V
解得v=5m/s
（4）将定值电阻和金属杆视作一个等效电源，由电源输出功率最大的条件可知，当滑动变阻器阻值为Rx= R0=5Ω时，滑动变阻器消耗的电功率最大，最大功率Pm===0.1125W。
3. (2020·全国卷Ⅲ)如图，一边长为l0的正方形金属框abcd固定在水平面内，空间存在方向垂直于水平面、磁感应强度大小为B的匀强磁场。一长度大于 eq \r(2) l0的均匀导体棒以速率v自左向右在金属框上匀速滑过，滑动过程中导体棒始终与ac垂直且中点位于ac上，导体棒与金属框接触良好。已知导体棒单位长度的电阻为r，金属框电阻可忽略。将导体棒与a点之间的距离记为x，求导体棒所受安培力的大小随x(0≤x≤ eq \r(2) l0)变化的关系式。
【名师解析】：当导体棒与金属框接触的两点间棒的长度为l时，由法拉第电磁感应定律知，导体棒上感应电动势的大小为
E＝Blv①
根据欧姆定律，流过导体棒的感应电流I＝ eq \f(E,R) ②
式中，R为这一段导体棒的电阻。按题意有
R＝rl③
此时导体棒所受安培力大小
F＝BlI④
由题设和几何关系有
l＝ eq \b\lc\{(\a\vs4\al\c1(2x，0≤x≤\f(\r(2),2)l0，,2（\r(2)l0－x），\f(\r(2),2)l0
