题组一 家庭电路组成
1．如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是( )
A．开关S接触不良
B．灯泡的灯丝断了
C．导线CD间有断路
D．无法确定
2．下列插座中最适合有儿童的家庭使用的是( )
A B C D
3．从安全用电的角度出发，下列做法存在安全隐患的有( )
A．用电器金属外壳应该接地线
B．不要在同一插座上同时使用几个大功率用电器
C．要定期检查用电器插头，特别是大功率用电器插头
D．洗衣机、洗碗机等易潮湿用电器不用接地线
题组二 安全用电及节约用电
4．某同学自己在家看电视，突然发现电视机冒了烟，他采取的措施正确的是( )
A．马上跑到外面去喊人
B．立即断开电源，远离电视机，同时打开门窗
C．继续观察，看发生什么后果
D．心里害怕，自己走开了也不知怎么办才好
5．(多选)电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全。如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12V，下列说法正确的是( )
A．曲长管道应选用不易导电的材料制成
B．曲长管道应选用导电性能好的材料制成
C．“隔电电阻”大于“人体电阻”，且两者串联
D．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过
6．为了降低碳排放，应当大力开发和利用下列能源中的( )
A．石油 B．太阳能
C．天然气D．煤

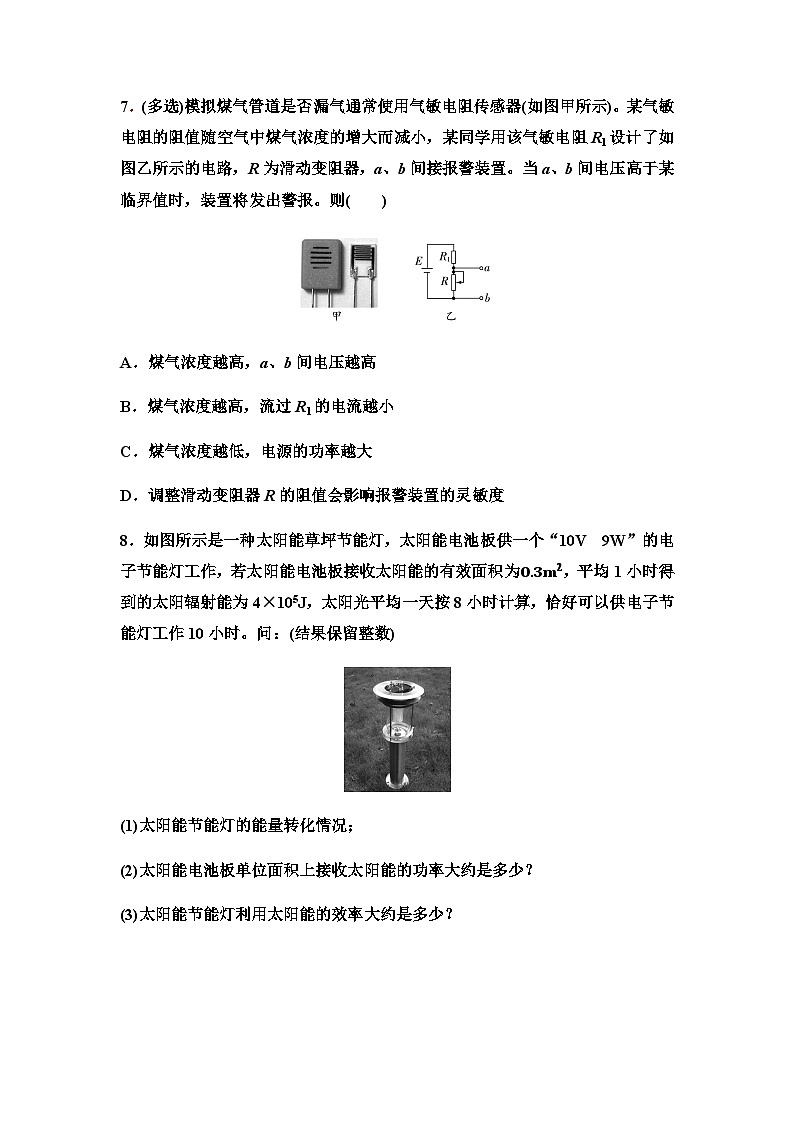

7．(多选)模拟煤气管道是否漏气通常使用气敏电阻传感器(如图甲所示)。某气敏电阻的阻值随空气中煤气浓度的增大而减小，某同学用该气敏电阻R1设计了如图乙所示的电路，R为滑动变阻器，a、b间接报警装置。当a、b间电压高于某临界值时，装置将发出警报。则( )
A．煤气浓度越高，a、b间电压越高
B．煤气浓度越高，流过R1的电流越小
C．煤气浓度越低，电源的功率越大
D．调整滑动变阻器R的阻值会影响报警装置的灵敏度
8．如图所示是一种太阳能草坪节能灯，太阳能电池板供一个“10V 9W”的电子节能灯工作，若太阳能电池板接收太阳能的有效面积为0.3m2，平均1小时得到的太阳辐射能为4×105J，太阳光平均一天按8小时计算，恰好可以供电子节能灯工作10小时。问：(结果保留整数)
(1)太阳能节能灯的能量转化情况；
(2)太阳能电池板单位面积上接收太阳能的功率大约是多少？
(3)太阳能节能灯利用太阳能的效率大约是多少？
9．某市有20万台空调机，每台空调机在夏季平均使用60天，每天耗电8kW·h。为了节约能源，如果建议大家都把室内设定温度提高1℃，这样每台空调机每天可节省6%的电能。那么这样做能使该市在夏季节省多少电能？已知标准烧煤的热值是2.92×107J/kg，发电厂的发电效率是30%。请计算一下：这项节能建议的实现能为我们后辈留下多少吨标准煤？
10．家电待机耗电问题常常被市民所忽视。据有关部门测量，电视机待机一天的耗电量在0.2度左右。据统计某市的常住人口900多万人，以家庭300万户，用电器平均每天待机20小时计，参考表中数据。
试估算每年该市家庭用电器待机耗电总量约为多少？(结果保留一位有效数字)
11．某家庭要安装一套家庭供热水系统。所选用电热水器的技术参数中标有：“加热功率/电压3800W/220V”。若需要为电热水器安装一个熔断器，参考下列数据并通过计算说明，应该选择多大直径的熔丝？
12．据有关资料统计，汽车尾气排放造成的空气污染目前已占整个污染源的一半以上。在这种情况下，目前研制开发的太阳能汽车具有更好的发展前景。如图是某研究所研制的太阳能汽车，它是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型汽车。设太阳光照射到电池板上的辐射功率为7kW。在晴朗的天气里，太阳能电池对着太阳时产生的电压为160V，并对车上的电动机提供12A的电流。
(1)在这种情况下电动机消耗的电功率是多大？
(2)如果这辆汽车的电动机将电能最终转化为机械能的效率为75%，当汽车在水平路面上匀速行驶时，受到的牵引力为180N，则在1min内这辆汽车行驶了多少米？
13．某地要把河水抽高20m进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作。工作电压为380V，此时输入电动机的电功率为19kW，电动机的内阻为0.4Ω。已知水的密度为1×103kg/m3，重力加速度取10m/s2，求：
(1)电动机内阻消耗的热功率；
(2)将蓄水池蓄入864m3的水需要的时间(不计进、出水口的水流速度)。
家庭常用电器
电视机
洗衣机
空调
电脑
户均数量(台)
1
1
2
1
电器待机功耗(W/台)
10
2
3
10
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
额定电流
I/A
2
2.6
3.3
4.8
7
11
15
18
22
直径
d/mm
0.508
0.61
0.71
0.915
1.22
1.63
2.03
2.34
2.65
题组一 家庭电路组成
1．如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是( )
A．开关S接触不良
B．灯泡的灯丝断了
C．导线CD间有断路
D．无法确定
2．下列插座中最适合有儿童的家庭使用的是( )
A B C D
3．从安全用电的角度出发，下列做法存在安全隐患的有( )
A．用电器金属外壳应该接地线
B．不要在同一插座上同时使用几个大功率用电器
C．要定期检查用电器插头，特别是大功率用电器插头
D．洗衣机、洗碗机等易潮湿用电器不用接地线
题组二 安全用电及节约用电
4．某同学自己在家看电视，突然发现电视机冒了烟，他采取的措施正确的是( )
A．马上跑到外面去喊人
B．立即断开电源，远离电视机，同时打开门窗
C．继续观察，看发生什么后果
D．心里害怕，自己走开了也不知怎么办才好
5．(多选)电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全。如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12V，下列说法正确的是( )
A．曲长管道应选用不易导电的材料制成
B．曲长管道应选用导电性能好的材料制成
C．“隔电电阻”大于“人体电阻”，且两者串联
D．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过
6．为了降低碳排放，应当大力开发和利用下列能源中的( )
A．石油 B．太阳能
C．天然气D．煤
7．(多选)模拟煤气管道是否漏气通常使用气敏电阻传感器(如图甲所示)。某气敏电阻的阻值随空气中煤气浓度的增大而减小，某同学用该气敏电阻R1设计了如图乙所示的电路，R为滑动变阻器，a、b间接报警装置。当a、b间电压高于某临界值时，装置将发出警报。则( )
A．煤气浓度越高，a、b间电压越高
B．煤气浓度越高，流过R1的电流越小
C．煤气浓度越低，电源的功率越大
D．调整滑动变阻器R的阻值会影响报警装置的灵敏度
8．如图所示是一种太阳能草坪节能灯，太阳能电池板供一个“10V 9W”的电子节能灯工作，若太阳能电池板接收太阳能的有效面积为0.3m2，平均1小时得到的太阳辐射能为4×105J，太阳光平均一天按8小时计算，恰好可以供电子节能灯工作10小时。问：(结果保留整数)
(1)太阳能节能灯的能量转化情况；
(2)太阳能电池板单位面积上接收太阳能的功率大约是多少？
(3)太阳能节能灯利用太阳能的效率大约是多少？
9．某市有20万台空调机，每台空调机在夏季平均使用60天，每天耗电8kW·h。为了节约能源，如果建议大家都把室内设定温度提高1℃，这样每台空调机每天可节省6%的电能。那么这样做能使该市在夏季节省多少电能？已知标准烧煤的热值是2.92×107J/kg，发电厂的发电效率是30%。请计算一下：这项节能建议的实现能为我们后辈留下多少吨标准煤？
10．家电待机耗电问题常常被市民所忽视。据有关部门测量，电视机待机一天的耗电量在0.2度左右。据统计某市的常住人口900多万人，以家庭300万户，用电器平均每天待机20小时计，参考表中数据。
试估算每年该市家庭用电器待机耗电总量约为多少？(结果保留一位有效数字)
11．某家庭要安装一套家庭供热水系统。所选用电热水器的技术参数中标有：“加热功率/电压3800W/220V”。若需要为电热水器安装一个熔断器，参考下列数据并通过计算说明，应该选择多大直径的熔丝？
12．据有关资料统计，汽车尾气排放造成的空气污染目前已占整个污染源的一半以上。在这种情况下，目前研制开发的太阳能汽车具有更好的发展前景。如图是某研究所研制的太阳能汽车，它是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型汽车。设太阳光照射到电池板上的辐射功率为7kW。在晴朗的天气里，太阳能电池对着太阳时产生的电压为160V，并对车上的电动机提供12A的电流。
(1)在这种情况下电动机消耗的电功率是多大？
(2)如果这辆汽车的电动机将电能最终转化为机械能的效率为75%，当汽车在水平路面上匀速行驶时，受到的牵引力为180N，则在1min内这辆汽车行驶了多少米？
13．某地要把河水抽高20m进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作。工作电压为380V，此时输入电动机的电功率为19kW，电动机的内阻为0.4Ω。已知水的密度为1×103kg/m3，重力加速度取10m/s2，求：
(1)电动机内阻消耗的热功率；
(2)将蓄水池蓄入864m3的水需要的时间(不计进、出水口的水流速度)。
家庭常用电器
电视机
洗衣机
空调
电脑
户均数量(台)
1
1
2
1
电器待机功耗(W/台)
10
2
3
10
常用铅锡合金熔丝的技术数据(铅95%，锡5%)
额定电流
I/A
2
2.6
3.3
4.8
7
11
15
18
22
直径
d/mm
0.508
0.61
0.71
0.915
1.22
1.63
2.03
2.34
2.65
