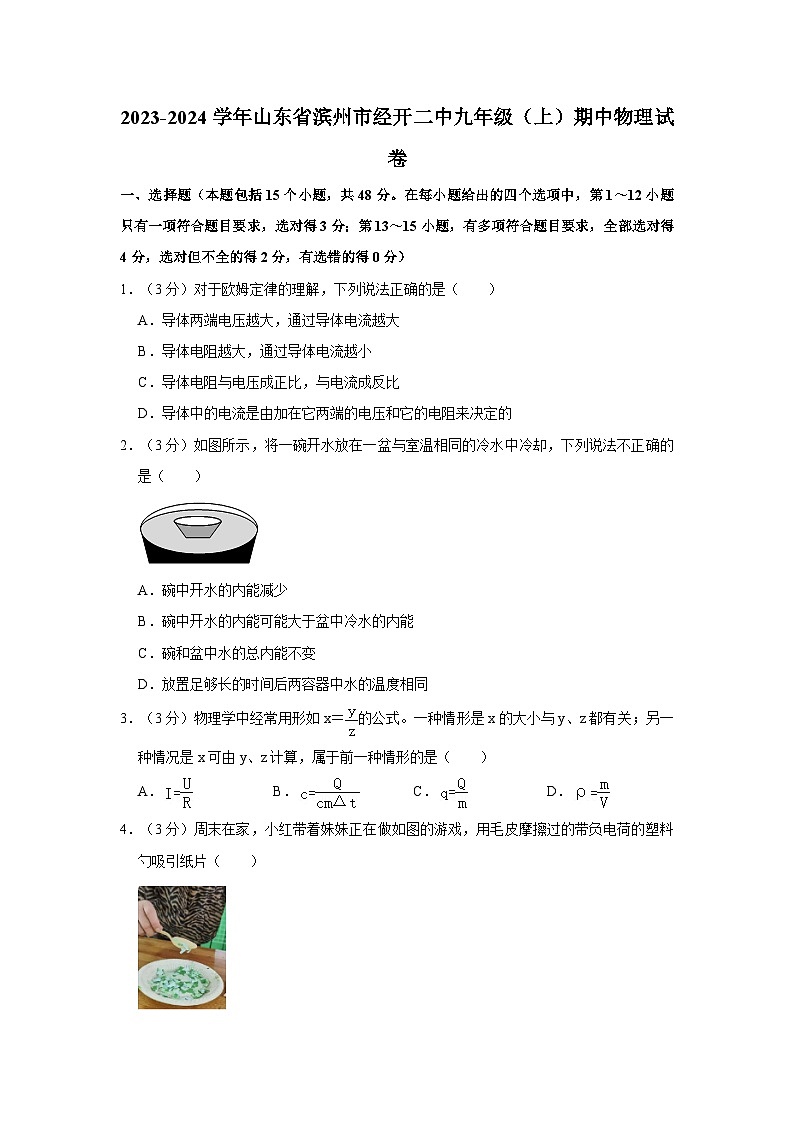

山东省滨州市经开二中2023-2024学年九年级上学期期中物理试卷
展开
这是一份山东省滨州市经开二中2023-2024学年九年级上学期期中物理试卷，共32页。试卷主要包含了选择题，填空题，作图题与实验探究题，综合应用题等内容，欢迎下载使用。
1．（3分）对于欧姆定律的理解，下列说法正确的是（ ）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
2．（3分）如图所示，将一碗开水放在一盆与室温相同的冷水中冷却，下列说法不正确的是（ ）
A．碗中开水的内能减少
B．碗中开水的内能可能大于盆中冷水的内能
C．碗和盆中水的总内能不变
D．放置足够长的时间后两容器中水的温度相同
3．（3分）物理学中经常用形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x可由y、z计算，属于前一种情形的是（ ）
A．B．C．D．
4．（3分）周末在家，小红带着妹妹正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片（ ）
A．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
B．摩擦后塑料勺创造了电荷，可以吸引纸片
C．塑料勺接地的瞬间，电子定向移动方向即为电流方向
D．塑料勺带负电荷，是因为它失去了电子

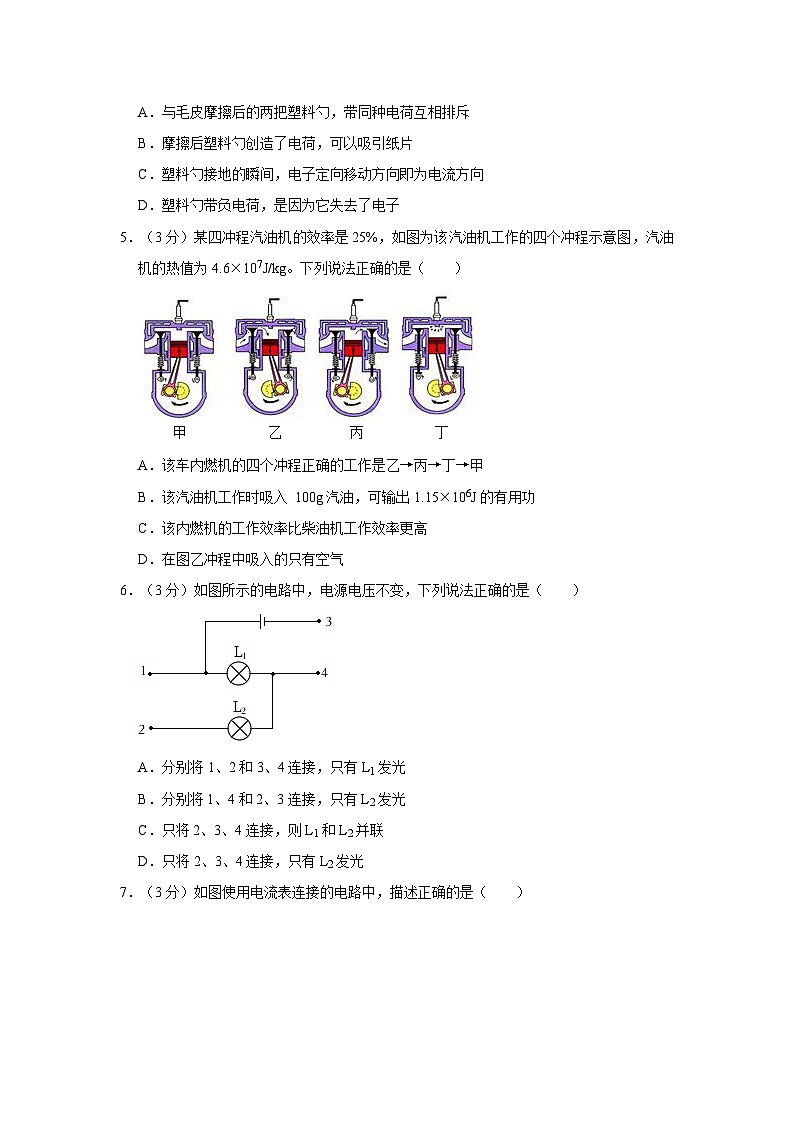

5．（3分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图，汽油机的热值为4.6×107J/kg。下列说法正确的是（ ）
A．该车内燃机的四个冲程正确的工作是乙→丙→丁→甲
B．该汽油机工作时吸入 100g汽油，可输出1.15×106J的有用功
C．该内燃机的工作效率比柴油机工作效率更高
D．在图乙冲程中吸入的只有空气
6．（3分）如图所示的电路中，电源电压不变，下列说法正确的是（ ）
A．分别将1、2和3、4连接，只有L1发光
B．分别将1、4和2、3连接，只有L2发光
C．只将2、3、4连接，则L1和L2并联
D．只将2、3、4连接，只有L2发光

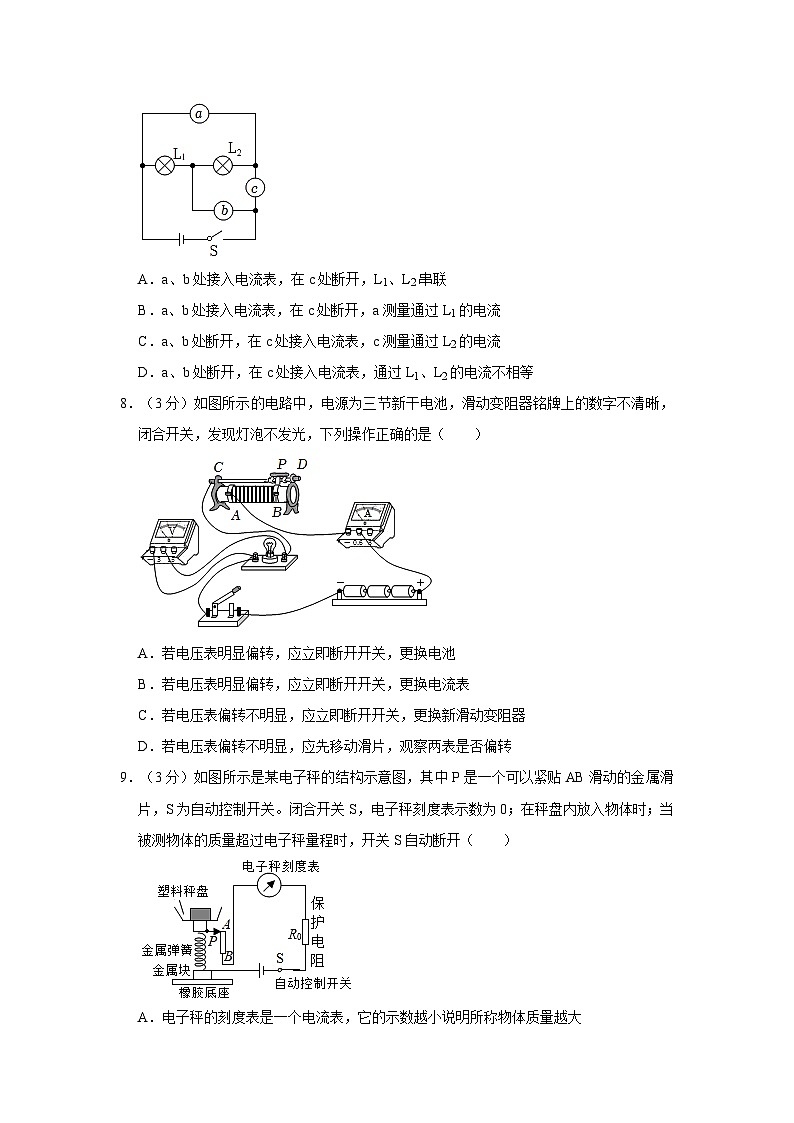

7．（3分）如图使用电流表连接的电路中，描述正确的是（ ）
A．a、b处接入电流表，在c处断开，L1、L2串联
B．a、b处接入电流表，在c处断开，a测量通过L1的电流
C．a、b处断开，在c处接入电流表，c测量通过L2的电流
D．a、b处断开，在c处接入电流表，通过L1、L2的电流不相等
8．（3分）如图所示的电路中，电源为三节新干电池，滑动变阻器铭牌上的数字不清晰，闭合开关，发现灯泡不发光，下列操作正确的是（ ）
A．若电压表明显偏转，应立即断开开关，更换电池
B．若电压表明显偏转，应立即断开开关，更换电流表
C．若电压表偏转不明显，应立即断开开关，更换新滑动变阻器
D．若电压表偏转不明显，应先移动滑片，观察两表是否偏转
9．（3分）如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，电子秤刻度表示数为0；在秤盘内放入物体时；当被测物体的质量超过电子秤量程时，开关S自动断开（ ）
A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大
B．电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大
C．电子秤的AB部分是一个滑动变阻器，且A端为绝缘体
D．R0电阻去掉后，也能保证电路安全工作
10．（3分）如图四个电路，要求闭合开关S，电流表A2只测量灯泡L2的电流，符合要求的是（ ）
A．
B．
C．
D．
11．（3分）如图为电路元件A和B的I﹣U图象，根据图象提供的信息，下列说法中正确的是（ ）
A．电阻A的阻值为10Ω
B．如若将它们串联，接在某电源上，当电源电压是3V时，电路电流等于0.15A
C．研究电流与电压关系时，可以选择电阻B进行实验
D．若将它们并联，接在2V的电源上，电路中的总电流为0.15A
12．（3分）如图所示实物电路图中，滑动变阻器滑片置于中间（灯泡电阻不随温度的变化而变化），下列分析错误的是（ ）
A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
C．只闭合S1、S2，将R的滑片向左移动，电流表示数变大，电压表示数变大
D．先闭合S1、S2、S3，再将S2断开，电流表示数变小，电压表示数变小
（多选）13．（4分）如图，碳酸饮料易拉罐拉环被拉断后，小明将A4纸反复对折成一个硬角并快速摩擦拉环附近的凹槽。一段时间后（ ）
A．摩擦过程中，易拉罐所含热量增加
B．摩擦过程中，通过做功的方式增大了饮料内能
C．小明闻到饮料味道是扩散现象
D．易拉罐自动“炸开”时，罐内饮料分子热运动减慢
（多选）14．（4分）如图甲所示电路，电源电压保持不变，闭合开关S，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示，则下列说法正确的是（ ）
A．R1的阻值是10Ω
B．电压表V2的示数变化范围是0～4V
C．R1的电功率变化范围是0.4W～3.6W
D．滑动变阻器R2的最大阻值30Ω
（多选）15．（4分）如图甲所示的电路中电源电压恒定，闭合开关S，移动滑片P（ ）
A．电源电压为12V
B．R0的阻值为2Ω
C．滑片P向左移动的过程中，R0两端电压逐渐变小
D．滑片P向右移动的过程中，电压表示数与电流表示数的比值变大
二、填空题（每空1分，共6分）
16．（2分）家用轿车常用汽油机驱动，小明从转速表上看到发动机的转速为1800r/min，则发动机1s内对外做功 次；科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，产生第五冲程。为进入下一个工作循环，这款内燃机的第六冲程是 冲程。
17．（2分）太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，水吸收的热量是 ；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的被水吸收，则需燃烧天然气 m3。[c水＝4.2×103J/（kg•℃），q天然气＝7.2×107J/m3）
18．（2分）中考体测项目“坐位体前屈”的测试情景如图甲所示，图乙是测试仪的工作电路图。测试者向前推动的挡板与滑动变阻器的滑片P相连，挡板推动的距离增大 ，电压表的示数 。
三、作图题与实验探究题（本题共4个小题，其中19题20题各2分，21-23题每空1分，共26分）
19．（2分）根据要求连接实物图，要求：L1、L2并联，A1测L1电流，A2测总电流，电压表测L1电压，开关控制总电路。已知经过L1的电流为0.3A，经过L2的电流为0.9A。
20．（2分）请根据电路图连接对应的实物图。
21．（7分）为比较不同燃料燃烧放热能力的差异，小明设计了如图甲、乙所示的两组对比实验，实验装置完全相同
（1）组装实验装置时，应该由 往 组装（选填“上”或“下”）；
（2）为保证实验结论的可靠性，在本实验中要保证装置甲、乙所用的水和燃料的 相等；燃料燃烧完后，画出水的温度随时间变化的关系图像如图丙所示。燃料1燃烧5min放出的热量 （选填“大于”“小于”或“等于”）燃料2燃烧15min放出的热量；
（3）假设燃料完全燃烧，则燃料1与燃料2的热值之比为 ；
（4）小明还想利用这种实验方案计算出煤油和酒精的热值，他补充了合适的测量工具后，正确操作并根据记录的数据 （选填“偏大”或“偏小”），原因是 。
22．（7分）实验小组的同学利用如图甲所示的电路进行探究，电源电压恒为9V，电压表V量程（0～3V、0～15V）（0～0.6A、0～3A），更换5个不同阻值的定值电阻R，得到如图乙所示的图像：
（1）该小组同学所探究的问题是： ；
（2）将5Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零 （填选项）；
A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
（3）根据图像五次记录实验数据可知，电压表的示数为 V。
（4）当R的电阻由5Ω更换为10Ω时，闭合开关后，滑动变阻器的滑片应向 （选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验 Ω。
（5）由实验数据和图像可得出该实验的规律是 。
【拓展】数学中正比例函数y＝kx的图像如丙图所示，其中k叫做图像的斜率。在物理学中，正比例函数关系的图像中斜率往往具有一定的实际意义。例如匀速直线运动的s﹣t的图像，如果把I﹣R图像转化为I﹣的图像 。
23．（8分）在“测量未知电阻R的电阻”实验中，小南设计了如图甲所示的实验电路。
（1）本实验的实验原理是 ，实验中滑动变阻器除了有改变待测电阻R两端电压的作用以外还可以起到 的作用；
（2）图甲是小南连接的电路，其中有一根导线连接有误，请在该导线上打“×”（只连一根，导线不能交叉）；
（3）小南改正接线后继续进行实验，开关闭合前应将滑片P移到最 （选填“左”或“右”）端。闭合开关后发现电流表有示数、电压表无示数，若故障只发生在电阻R或滑动变阻器上，则故障可能是 ；
（4）排除故障后，闭合开关S，移动滑片P将电压表调到合适的值 A；
（5）利用本次实验器材还可以做 （选填“A”或“B”）的实验。
A．探究电流与电压的关系；
B．探究电流与电阻的关系。
（6）小南设计了如图丙所示的电路来测量小灯泡L正常工作时的电阻，已知电源电压恒定，定值电阻阻值为R0，小灯泡正常工作时的电压为U0，实验步骤如下：
①将开关S拨到触点1，调节滑片P，使电流表的示数为；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③根据实验数据，计算出小灯泡正常工作时的电阻RL＝ （用U0、R0和I表示）。
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24．（10分）在标准大气压下，一质量为2kg的金属块被加热到500℃，立即投入质量为1kg、温度为20℃的冷水中，最终使水的温度升高到80℃，c水＝4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）金属块的比热容；
（3）取出金属块后，给80℃的水继续加热，水又吸收了1.05×1.05J的热量水温又升高了多少摄氏度。
25．（10分）如图所示，电源电压保持不变，已知R1＝20Ω，当只闭合开关S1时，电流表的示数为0.6A；当只闭合开关S2时，电流表的示数为0.2A。
求：（1）电源电压。
（2）R2阻值。
（3）当S1和S3都闭合，S2断开时，电流表的示数。
2023-2024学年山东省滨州市经开二中九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）
1．（3分）对于欧姆定律的理解，下列说法正确的是（ ）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
【答案】D
【解答】解：A、在电阻一定时，通过导体电流越大；
B、在电压一定时，通过导体电流越小；
C、导体电阻由导体材料、横截面积决定，故C错误；
D、由I＝，导体中的电流是由加在它两端的电压和它的电阻来决定的；
故选：D。
2．（3分）如图所示，将一碗开水放在一盆与室温相同的冷水中冷却，下列说法不正确的是（ ）
A．碗中开水的内能减少
B．碗中开水的内能可能大于盆中冷水的内能
C．碗和盆中水的总内能不变
D．放置足够长的时间后两容器中水的温度相同
【答案】C
【解答】解：A、碗中的开水放出热量，内能减少；
B、内能的大小与物体的质量，碗中开水的内能可能大于盆中冷水的内能；
C、热量从碗中开水向盆中的冷水传递，盆中的水内能增加，总内能减小；
D、放置足够长的时间后两容器中水的温度相同。
故选：C。
3．（3分）物理学中经常用形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x可由y、z计算，属于前一种情形的是（ ）
A．B．C．D．
【答案】A
【解答】解：A．根据欧姆定律可知，与电阻成反比，故A符合题意；
B．比热容是物质本身的一种特性、物质质量，故B不符合题意；
C．热值在数值上等于燃料完全燃烧放出的热量与质量的比值、质量的大小无关；
D．密度在数值上等于物体质量与其体积之比；但密度是物质本身的一种特性、状态以及温度有关、体积无关；
故选：A。
4．（3分）周末在家，小红带着妹妹正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片（ ）
A．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
B．摩擦后塑料勺创造了电荷，可以吸引纸片
C．塑料勺接地的瞬间，电子定向移动方向即为电流方向
D．塑料勺带负电荷，是因为它失去了电子
【答案】A
【解答】解：A、根据电荷的相互作用规律可知，带同种电荷互相排斥；
B、摩擦起电的实质是电子的转移，摩擦后塑料勺带了电，故B错误；
C、物理上规定正电荷定向移动方向为电流的方向，故C错误；
D、塑料勺带负电荷，故D错误。
故选：A。
5．（3分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图，汽油机的热值为4.6×107J/kg。下列说法正确的是（ ）
A．该车内燃机的四个冲程正确的工作是乙→丙→丁→甲
B．该汽油机工作时吸入 100g汽油，可输出1.15×106J的有用功
C．该内燃机的工作效率比柴油机工作效率更高
D．在图乙冲程中吸入的只有空气
【答案】B
【解答】解：
A、甲中的两个气阀都关闭，所以为压缩冲程，是压缩冲程，活塞向下运动，是吸气冲程，活塞向上运动，是排气冲程，活塞下运动，是内能转化机械能，故A错误；
B、100g汽油完全燃烧放出的热量为Q放＝mq＝4.6×104J/kg×0.1kg＝4.6×106J，汽油机的效率是25%放＝2.6×106J×25%＝6.15×106J，故B正确；
C、柴油机采用压燃式，则柴油机对空气的压缩程度比汽油机更高，故C错误；
D、汽油机在吸气冲程中吸入的是汽油和空气的混合物。
故选：B。
6．（3分）如图所示的电路中，电源电压不变，下列说法正确的是（ ）
A．分别将1、2和3、4连接，只有L1发光
B．分别将1、4和2、3连接，只有L2发光
C．只将2、3、4连接，则L1和L2并联
D．只将2、3、4连接，只有L2发光
【答案】B
【解答】解：
A、分别将1、4连接，L4和L2并联，L1和L5都发光，故A错误；
B、别将1、3连接2被短路，电路为L2的简单电路，L2发光，故B正确；
CD、只将2、3，灯泡L2被短路，电路为L7的简单电路，L1发光，故CD错误。
故选：B。
7．（3分）如图使用电流表连接的电路中，描述正确的是（ ）
A．a、b处接入电流表，在c处断开，L1、L2串联
B．a、b处接入电流表，在c处断开，a测量通过L1的电流
C．a、b处断开，在c处接入电流表，c测量通过L2的电流
D．a、b处断开，在c处接入电流表，通过L1、L2的电流不相等
【答案】C
【解答】解：AB．由图可知、b处接入电流表，电路中电流有两条路径1和L2并联，a测L2的电流，故AB错误；
CD．a、b处断开，电流的路径只有一条1和L2串联，c测量电路中的电流，通过L7、L2的电流相等，故C正确。
故选：C。
8．（3分）如图所示的电路中，电源为三节新干电池，滑动变阻器铭牌上的数字不清晰，闭合开关，发现灯泡不发光，下列操作正确的是（ ）
A．若电压表明显偏转，应立即断开开关，更换电池
B．若电压表明显偏转，应立即断开开关，更换电流表
C．若电压表偏转不明显，应立即断开开关，更换新滑动变阻器
D．若电压表偏转不明显，应先移动滑片，观察两表是否偏转
【答案】D
【解答】解：
AB、电源为三节新干电池，滑片位于B端，发现灯泡不发光，说明电路可能断路，是小灯泡断路，更换小灯泡；
CD、滑片位于B端，发现灯泡不发光，也可能是滑动变阻器阻值过大，应先移动滑片，故C错误。
故选：D。
9．（3分）如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，电子秤刻度表示数为0；在秤盘内放入物体时；当被测物体的质量超过电子秤量程时，开关S自动断开（ ）
A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大
B．电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大
C．电子秤的AB部分是一个滑动变阻器，且A端为绝缘体
D．R0电阻去掉后，也能保证电路安全工作
【答案】C
【解答】解：
A、电子秤刻度表串联在电路中；
当盘中放入物体质量越大时，滑片下移，由欧姆定律可知，即它的示数越大。
B、电子秤刻度表串联在电路中，不是电压表。
C、金属片P和AB构成了一个滑动变阻器，秤盘内不放物体时，电子秤刻度表示数为0，则A端是绝缘体。
D、R0电阻为保护电路的电阻，可以避免电路中电流过大3，故D错误。
故选：C。
10．（3分）如图四个电路，要求闭合开关S，电流表A2只测量灯泡L2的电流，符合要求的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：
A、由图知，两灯并联2串联在干路上，测量干路中电流；
B、由图知，两灯串联2串联在电路中，既测量L3中电流，也测量L1中电流，故B不符合题意；
C、由图知，两灯并联1串联在干路上，电流表A2串联在灯L2支路上，测量L2中电流，故C符合题意；
D、由图知，两灯并联3串联在干路上，测量干路中电流。
故选：C。
11．（3分）如图为电路元件A和B的I﹣U图象，根据图象提供的信息，下列说法中正确的是（ ）
A．电阻A的阻值为10Ω
B．如若将它们串联，接在某电源上，当电源电压是3V时，电路电流等于0.15A
C．研究电流与电压关系时，可以选择电阻B进行实验
D．若将它们并联，接在2V的电源上，电路中的总电流为0.15A
【答案】D
【解答】解：（1）由A的I﹣U图象可知，当电压为2.0V时，
所以元件A的阻值为：RA＝＝＝20Ω；
因为元件B的I﹣U图象是曲线，说明其电阻是变化的，需控制电阻不变；
（2）串联时，各处电流相等，由图可知：UA＝3V，UB＝4V，
所以电源电压为：U＝UA+UB＝5V+4V＝7V，故B错误；
（3）并联时，各支路电压相等，由图可知：IA＝4.1A，IB＝0.05A，
所以电路中的总电流为：I总＝IA+IB＝3.1A+0.05A＝2.15A，故D正确。
故选：D。
12．（3分）如图所示实物电路图中，滑动变阻器滑片置于中间（灯泡电阻不随温度的变化而变化），下列分析错误的是（ ）
A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
C．只闭合S1、S2，将R的滑片向左移动，电流表示数变大，电压表示数变大
D．先闭合S1、S2、S3，再将S2断开，电流表示数变小，电压表示数变小
【答案】C
【解答】解：A．根据电路图可知2、S3，该电路为滑动变阻器的简单电路，电压表测量电源电压7断开，灯泡L2与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电压表的示数减少；
B．根据电路图可知2，此时灯泡L7与滑动变阻器串联接入电路中，滑动变阻器的滑片向右移动，根据串联电路的电阻关系可知，根据欧姆定律可知，通过灯泡的电流变小，故B正确；
C．根据电路图可知1、S2，灯泡L4和R并联，再和灯泡L2串联，电流表测量干路中的电流1和R两端的电压，将R的滑片向左移动，电路的总电阻变小，由U＝IR可知灯泡L6两端的电压变大，由串联电路电压的规律可知电压表的示数变小；
D．根据电路图可知1、S2、S6，灯泡L2被短路，R与L1并联，电流表测量干路中的电流，再将S3断开，两个灯泡串联后再和变阻器并联1两端的电压，由串联电路电压的规律可知电压表的示数变小，根据欧姆定律可知，即电流表的示数变小。
故选：C。
（多选）13．（4分）如图，碳酸饮料易拉罐拉环被拉断后，小明将A4纸反复对折成一个硬角并快速摩擦拉环附近的凹槽。一段时间后（ ）
A．摩擦过程中，易拉罐所含热量增加
B．摩擦过程中，通过做功的方式增大了饮料内能
C．小明闻到饮料味道是扩散现象
D．易拉罐自动“炸开”时，罐内饮料分子热运动减慢
【答案】BCD
【解答】解：A、热量是过程量，故A错误；
B、摩擦过程中，通过做功的方式增大了饮料内能；
C、闻到饮料味道是扩散现象，故C正确；
D、当罐口被冲开时，其内能减小，分子的热运动减慢。
故选：BCD。
（多选）14．（4分）如图甲所示电路，电源电压保持不变，闭合开关S，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示，则下列说法正确的是（ ）
A．R1的阻值是10Ω
B．电压表V2的示数变化范围是0～4V
C．R1的电功率变化范围是0.4W～3.6W
D．滑动变阻器R2的最大阻值30Ω
【答案】ABC
【解答】解：（1）由图象可知，电压和电流值没有为零的坐标1的“I﹣U”图象，
当滑片P在最左端时，R1两端的电压即为电源的电压U＝4V，
此时电路中的电流最大，最大I＝0.6A，R4的电功率最大，
由I＝可得：R1＝＝＝10Ω；
R1的最大电功率：
P8＝UI＝6V×0.3A＝3.6W；
（2）由图可知，当滑片在最右端时，R7与R2串联，电路中的电流I′＝0.3A，R1两端的电压U1＝8V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣U5＝6V﹣2V＝7V，
则电压表V2的示数变化范围是0～6V，故B正确；
R1的最小电功率：
P1′＝U7I′＝2V×0.4A＝0.4W，
所以，R3的电功率变化范围是0.4W～3.6W，故C正确；
滑动变阻器的最大阻值：
R2＝＝＝20Ω。
故选：ABC。
（多选）15．（4分）如图甲所示的电路中电源电压恒定，闭合开关S，移动滑片P（ ）
A．电源电压为12V
B．R0的阻值为2Ω
C．滑片P向左移动的过程中，R0两端电压逐渐变小
D．滑片P向右移动的过程中，电压表示数与电流表示数的比值变大
【答案】AD
【解答】解：（1）闭合开关，两电阻串联接入电路，
由乙图可知通过电路的电流最大为0.6A时，滑动变阻器两端的电压为7，滑动变阻器两端的电压为10V，
串联电路总电压等于各部分电压之和，根据欧姆定律可得U＝IR0+UV，
代入数据可得0.8A×R0＝0.8A×R0+10V，
解方程可得R0＝20Ω，故B错误；
电源电压U＝IR7+UV＝0.1A×20Ω+10V＝12V，故A正确；
（2）滑片P向左移动过程中，滑动变阻器接入电路的阻值变小，根据欧姆定律可知通过电路的电流变大，故C错误；
（3）滑片P向右移动过程中，滑动变阻器接入电路的阻值变大，所以电压表与电流表的比值变大。
故选：AD。
二、填空题（每空1分，共6分）
16．（2分）家用轿车常用汽油机驱动，小明从转速表上看到发动机的转速为1800r/min，则发动机1s内对外做功 15 次；科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，产生第五冲程。为进入下一个工作循环，这款内燃机的第六冲程是 排气 冲程。
【答案】15；排气
【解答】解：发动机的转速为1800r/min，则每秒钟飞轮转动30转。
这款内燃机第六冲程的工作过程排气冲程，即把水蒸气排放到一个冷却器。
故答案为：15；排气。
17．（2分）太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，水吸收的热量是 1.26×107 ；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的被水吸收，则需燃烧天然气 0.175 m3。[c水＝4.2×103J/（kg•℃），q天然气＝7.2×107J/m3）
【答案】1.26×107；0.175。
【解答】解：水吸收的热量：Q吸＝c水m水Δt＝4.2×105J/（kg•℃）×100kg×（55℃﹣25℃）＝1.26×107J；
天然气完全燃烧放出的热量被水吸收，即Q吸＝Q放，
由Q放＝Vq得需要天然气的体积：
V＝＝＝0.175m3。
故答案为：4.26×107；0.175。
18．（2分）中考体测项目“坐位体前屈”的测试情景如图甲所示，图乙是测试仪的工作电路图。测试者向前推动的挡板与滑动变阻器的滑片P相连，挡板推动的距离增大 不变 ，电压表的示数 变大 。
【答案】不变；变大。
【解答】解：根据图乙知，两个电阻串联，相当于断路，
挡板推动的距离增大，滑片向左移动时，电阻值不变，根据欧姆定律I＝知，
电压表测量的滑片右侧电阻的电压，电流不变
根据欧姆定律知，电压表的示数U＝IR右，滑片向左移动时，右侧电阻丝长度增加，故电压表的示数变大。
故答案为：不变；变大。
三、作图题与实验探究题（本题共4个小题，其中19题20题各2分，21-23题每空1分，共26分）
19．（2分）根据要求连接实物图，要求：L1、L2并联，A1测L1电流，A2测总电流，电压表测L1电压，开关控制总电路。已知经过L1的电流为0.3A，经过L2的电流为0.9A。
【答案】
【解答】解：开关控制总电路，则开关在干路上；
L1、L2并联，电流表A4测L1电流，且电流为0.8A1选择小量程与L1串联；
电流表A3测总电流，示数为0.3A+7.9A＝1.6A2使用大量程串联在干路中；电压表测L1电压，则电压表与L4并联，因电源为两节干电池，所以电压表使用小量程
20．（2分）请根据电路图连接对应的实物图。
【答案】见试题解答内容
【解答】解：由电路图可知，定值电阻R与滑动变阻器并联1测R支路的电流，电流表A2测干路电流，电压表测R两端的电压，
因并联电路中各支路两端的电压相等，
所以，由电源是两节干电池串联可知，电压表的量程为2～3V，
电流表A1可选小量程2～0.6A，电流表A2可选大量程0～3A，滑动变阻器的左下方和任意上方接线柱串联在电路，
从电源的正极出发，依次串联电流表A4、定值电阻R、电流表A1、开关S回到电源的负极，然后把变阻器并联在A1和R两端，如下图所示：
21．（7分）为比较不同燃料燃烧放热能力的差异，小明设计了如图甲、乙所示的两组对比实验，实验装置完全相同
（1）组装实验装置时，应该由 下 往 上 组装（选填“上”或“下”）；
（2）为保证实验结论的可靠性，在本实验中要保证装置甲、乙所用的水和燃料的 质量 相等；燃料燃烧完后，画出水的温度随时间变化的关系图像如图丙所示。燃料1燃烧5min放出的热量 大于 （选填“大于”“小于”或“等于”）燃料2燃烧15min放出的热量；
（3）假设燃料完全燃烧，则燃料1与燃料2的热值之比为 3：2 ；
（4）小明还想利用这种实验方案计算出煤油和酒精的热值，他补充了合适的测量工具后，正确操作并根据记录的数据 偏小 （选填“偏大”或“偏小”），原因是 燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收、存在热损失 。
【答案】（1）下；上；（2）质量；大于；（3）3：2；（4）偏小；燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收、存在热损失。
【解答】解：（1）实验时，需用燃料火焰的外焰加热，应该由下往上组装；
（2）在比较不同燃料燃烧放热能力的实验中，应该控制烧杯内水的初温，还应控制燃料燃烧的质量相同；
读图丙可知，燃料燃烧完时，燃料2燃烧了15min，说明燃料1放出的热量大于燃料7放出的热量；‘
（3）实验中忽略热量的散失，且两杯水的质量，则由公式Q吸＝cmΔt可得，二者放出的热量之比为：
；
由公式Q放＝qm可得，燃料1与燃料6的热值之比为：
；
（4）因为燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收、存在热损失，则这样的计算结果不可靠。
故答案为：（1）下；上；（2）质量；（3）2：2；燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收。
22．（7分）实验小组的同学利用如图甲所示的电路进行探究，电源电压恒为9V，电压表V量程（0～3V、0～15V）（0～0.6A、0～3A），更换5个不同阻值的定值电阻R，得到如图乙所示的图像：
（1）该小组同学所探究的问题是： 通过导体的电流与电阻的关系 ；
（2）将5Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零 B （填选项）；
A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
（3）根据图像五次记录实验数据可知，电压表的示数为 5 V。
（4）当R的电阻由5Ω更换为10Ω时，闭合开关后，滑动变阻器的滑片应向 右 （选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验 20 Ω。
（5）由实验数据和图像可得出该实验的规律是 当电压一定时，电流与电阻成反比 。
【拓展】数学中正比例函数y＝kx的图像如丙图所示，其中k叫做图像的斜率。在物理学中，正比例函数关系的图像中斜率往往具有一定的实际意义。例如匀速直线运动的s﹣t的图像，如果把I﹣R图像转化为I﹣的图像 电压 。
【答案】见试题解答内容
【解答】解：（1）由图乙知，电阻两端的电压始终保持：
UV＝IR＝0.2A×25Ω＝﹣﹣﹣﹣﹣＝3.0A×5Ω＝8V，
故该小组同学所探究的问题是：通过导体的电流与电阻的关系；
（2）闭合开关后，移动滑动变阻器的滑片P时，说明电路可能断路，说明与电压表并联部分断路，故选B；
（3）由（1）知，根据图像五次记录实验数据可知；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由分压原理，所以滑片应向右端移动；
根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝9V﹣7V＝4V，
根据分压原理，当接入25Ω电阻时
＝，即：＝，
则R滑＝20Ω，
故为了完成整个实验，应该选取最大阻值至少20Ω的滑动变阻器；
（5）由（1）知，因电流与电阻之积为一定值，电流与电阻成反比；
（6）如果把I﹣R图像转化为I﹣的图像＝U×，则其斜率表示电压。
故答案为：（1）通过导体的电流与电阻的关系；（2）B；（4）右；（5）当电压一定时；（6）电压。
23．（8分）在“测量未知电阻R的电阻”实验中，小南设计了如图甲所示的实验电路。
（1）本实验的实验原理是 R＝ ，实验中滑动变阻器除了有改变待测电阻R两端电压的作用以外还可以起到 保护电路 的作用；
（2）图甲是小南连接的电路，其中有一根导线连接有误，请在该导线上打“×”（只连一根，导线不能交叉）；
（3）小南改正接线后继续进行实验，开关闭合前应将滑片P移到最 左 （选填“左”或“右”）端。闭合开关后发现电流表有示数、电压表无示数，若故障只发生在电阻R或滑动变阻器上，则故障可能是 定值电阻R短路 ；
（4）排除故障后，闭合开关S，移动滑片P将电压表调到合适的值 0.3 A；
（5）利用本次实验器材还可以做 A （选填“A”或“B”）的实验。
A．探究电流与电压的关系；
B．探究电流与电阻的关系。
（6）小南设计了如图丙所示的电路来测量小灯泡L正常工作时的电阻，已知电源电压恒定，定值电阻阻值为R0，小灯泡正常工作时的电压为U0，实验步骤如下：
①将开关S拨到触点1，调节滑片P，使电流表的示数为；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③根据实验数据，计算出小灯泡正常工作时的电阻RL＝ （用U0、R0和I表示）。
【答案】（1）R＝；保持电路；（2）见解答图；（3）左；定值电阻短路；（4）0.3；（5）A；（5）。
【解答】解：（1）根据欧姆定律，本实验的实验原理是。
（2）图甲是小南连接的电路中电阻R和电压表短路了，电阻应与变阻器串联，正确的连线如下所示：
（3）小南改正接线后继续进行实验，开关闭合前应将滑片P移到阻值最大处；闭合开关后发现电流表有示数，电压表无示数，则故障可能是R短路。
（4）排除故障后，闭合开关S，如图乙所示，分度值为0.02A。
（5）电流与电阻和电压大小有关，研究电流与其中一个因素的关系时，因题中只有一个定值电阻，故选A。
（6）分析①中电路的连接及电流表测量的电流，根据欧姆定律和根据并联电路电压的规律；在②中分析电路的连接及电流表测量的电流，根据欧姆定律得出小灯泡正常工作时的电阻。
③在①中，灯与定值电阻并联后再与变阻器串联，调节滑片P，根据欧姆定律0，根据并联电路电压的规律，灯的电压为U0，灯正常发光；在②中，各电阻大小和通过的电流没有改变，灯仍正常发光，灯的额定电流为：，
由欧姆定律可得出灯正常发光的电阻为；
故答案为：（1）R＝；保持电路；（3）左；（4）8.3；（5）。
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24．（10分）在标准大气压下，一质量为2kg的金属块被加热到500℃，立即投入质量为1kg、温度为20℃的冷水中，最终使水的温度升高到80℃，c水＝4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）金属块的比热容；
（3）取出金属块后，给80℃的水继续加热，水又吸收了1.05×1.05J的热量水温又升高了多少摄氏度。
【答案】（1）水吸收的热量为2.52×105J；
（2）金属块的比热容为0.3×103J/（kg•℃）；
（3）水的末温为100℃。
【解答】解：（1）水吸收的热量：
Q吸＝c水m水（t﹣t0水）＝4.6×103J/（kg•℃）×1kg×（80℃﹣20℃）＝2.52×105J；
（2）不计热量损失，金属块放出的热量与水吸收的热量相等吸＝Q放＝2.52×102J，
由Q放＝cm（t0﹣t）得，金属块的比热容：
c金＝＝＝0.3×103J/（kg•℃）。
（3）由Q吸＝cmΔt可得，水升高的温度：
Δt′＝＝＝25℃，
t′＝80℃+25℃＝105℃＞100℃，
在一个标准大气压下水的沸点为100℃，所以水的末温为100℃。
答：（1）水吸收的热量为2.52×104J；
（2）金属块的比热容为0.3×106J/（kg•℃）；
（3）水的末温为100℃。
25．（10分）如图所示，电源电压保持不变，已知R1＝20Ω，当只闭合开关S1时，电流表的示数为0.6A；当只闭合开关S2时，电流表的示数为0.2A。
求：（1）电源电压。
（2）R2阻值。
（3）当S1和S3都闭合，S2断开时，电流表的示数。
【答案】见试题解答内容
【解答】解：（1）当只闭合开关S1时，只有R1连入电路，
由欧姆定律可得：电源电压U＝I3R1＝0.4A×20Ω＝12V。
（2）当只闭合开关S2时，电路中R1和R2串联，
由欧姆定律可得：R＝＝＝60Ω。
所以R8＝60﹣20＝40Ω，
（3）当S1和S3都闭合，S2断开时，R1与R2并联，
则由并联电路干路电流等于各支路电流之和得：
电流表的示数I＝I6+I2＝+＝+＝0.6A+2.3A＝0.4A。
答：（1）电源电压为12V。
（2）R2阻值为40Ω。
（3）当S1和S7都闭合，S2断开时，电流表的示数0.2
1．（3分）对于欧姆定律的理解，下列说法正确的是（ ）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
2．（3分）如图所示，将一碗开水放在一盆与室温相同的冷水中冷却，下列说法不正确的是（ ）
A．碗中开水的内能减少
B．碗中开水的内能可能大于盆中冷水的内能
C．碗和盆中水的总内能不变
D．放置足够长的时间后两容器中水的温度相同
3．（3分）物理学中经常用形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x可由y、z计算，属于前一种情形的是（ ）
A．B．C．D．
4．（3分）周末在家，小红带着妹妹正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片（ ）
A．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
B．摩擦后塑料勺创造了电荷，可以吸引纸片
C．塑料勺接地的瞬间，电子定向移动方向即为电流方向
D．塑料勺带负电荷，是因为它失去了电子
5．（3分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图，汽油机的热值为4.6×107J/kg。下列说法正确的是（ ）
A．该车内燃机的四个冲程正确的工作是乙→丙→丁→甲
B．该汽油机工作时吸入 100g汽油，可输出1.15×106J的有用功
C．该内燃机的工作效率比柴油机工作效率更高
D．在图乙冲程中吸入的只有空气
6．（3分）如图所示的电路中，电源电压不变，下列说法正确的是（ ）
A．分别将1、2和3、4连接，只有L1发光
B．分别将1、4和2、3连接，只有L2发光
C．只将2、3、4连接，则L1和L2并联
D．只将2、3、4连接，只有L2发光
7．（3分）如图使用电流表连接的电路中，描述正确的是（ ）
A．a、b处接入电流表，在c处断开，L1、L2串联
B．a、b处接入电流表，在c处断开，a测量通过L1的电流
C．a、b处断开，在c处接入电流表，c测量通过L2的电流
D．a、b处断开，在c处接入电流表，通过L1、L2的电流不相等
8．（3分）如图所示的电路中，电源为三节新干电池，滑动变阻器铭牌上的数字不清晰，闭合开关，发现灯泡不发光，下列操作正确的是（ ）
A．若电压表明显偏转，应立即断开开关，更换电池
B．若电压表明显偏转，应立即断开开关，更换电流表
C．若电压表偏转不明显，应立即断开开关，更换新滑动变阻器
D．若电压表偏转不明显，应先移动滑片，观察两表是否偏转
9．（3分）如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，电子秤刻度表示数为0；在秤盘内放入物体时；当被测物体的质量超过电子秤量程时，开关S自动断开（ ）
A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大
B．电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大
C．电子秤的AB部分是一个滑动变阻器，且A端为绝缘体
D．R0电阻去掉后，也能保证电路安全工作
10．（3分）如图四个电路，要求闭合开关S，电流表A2只测量灯泡L2的电流，符合要求的是（ ）
A．
B．
C．
D．
11．（3分）如图为电路元件A和B的I﹣U图象，根据图象提供的信息，下列说法中正确的是（ ）
A．电阻A的阻值为10Ω
B．如若将它们串联，接在某电源上，当电源电压是3V时，电路电流等于0.15A
C．研究电流与电压关系时，可以选择电阻B进行实验
D．若将它们并联，接在2V的电源上，电路中的总电流为0.15A
12．（3分）如图所示实物电路图中，滑动变阻器滑片置于中间（灯泡电阻不随温度的变化而变化），下列分析错误的是（ ）
A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
C．只闭合S1、S2，将R的滑片向左移动，电流表示数变大，电压表示数变大
D．先闭合S1、S2、S3，再将S2断开，电流表示数变小，电压表示数变小
（多选）13．（4分）如图，碳酸饮料易拉罐拉环被拉断后，小明将A4纸反复对折成一个硬角并快速摩擦拉环附近的凹槽。一段时间后（ ）
A．摩擦过程中，易拉罐所含热量增加
B．摩擦过程中，通过做功的方式增大了饮料内能
C．小明闻到饮料味道是扩散现象
D．易拉罐自动“炸开”时，罐内饮料分子热运动减慢
（多选）14．（4分）如图甲所示电路，电源电压保持不变，闭合开关S，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示，则下列说法正确的是（ ）
A．R1的阻值是10Ω
B．电压表V2的示数变化范围是0～4V
C．R1的电功率变化范围是0.4W～3.6W
D．滑动变阻器R2的最大阻值30Ω
（多选）15．（4分）如图甲所示的电路中电源电压恒定，闭合开关S，移动滑片P（ ）
A．电源电压为12V
B．R0的阻值为2Ω
C．滑片P向左移动的过程中，R0两端电压逐渐变小
D．滑片P向右移动的过程中，电压表示数与电流表示数的比值变大
二、填空题（每空1分，共6分）
16．（2分）家用轿车常用汽油机驱动，小明从转速表上看到发动机的转速为1800r/min，则发动机1s内对外做功 次；科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，产生第五冲程。为进入下一个工作循环，这款内燃机的第六冲程是 冲程。
17．（2分）太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，水吸收的热量是 ；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的被水吸收，则需燃烧天然气 m3。[c水＝4.2×103J/（kg•℃），q天然气＝7.2×107J/m3）
18．（2分）中考体测项目“坐位体前屈”的测试情景如图甲所示，图乙是测试仪的工作电路图。测试者向前推动的挡板与滑动变阻器的滑片P相连，挡板推动的距离增大 ，电压表的示数 。
三、作图题与实验探究题（本题共4个小题，其中19题20题各2分，21-23题每空1分，共26分）
19．（2分）根据要求连接实物图，要求：L1、L2并联，A1测L1电流，A2测总电流，电压表测L1电压，开关控制总电路。已知经过L1的电流为0.3A，经过L2的电流为0.9A。
20．（2分）请根据电路图连接对应的实物图。
21．（7分）为比较不同燃料燃烧放热能力的差异，小明设计了如图甲、乙所示的两组对比实验，实验装置完全相同
（1）组装实验装置时，应该由 往 组装（选填“上”或“下”）；
（2）为保证实验结论的可靠性，在本实验中要保证装置甲、乙所用的水和燃料的 相等；燃料燃烧完后，画出水的温度随时间变化的关系图像如图丙所示。燃料1燃烧5min放出的热量 （选填“大于”“小于”或“等于”）燃料2燃烧15min放出的热量；
（3）假设燃料完全燃烧，则燃料1与燃料2的热值之比为 ；
（4）小明还想利用这种实验方案计算出煤油和酒精的热值，他补充了合适的测量工具后，正确操作并根据记录的数据 （选填“偏大”或“偏小”），原因是 。
22．（7分）实验小组的同学利用如图甲所示的电路进行探究，电源电压恒为9V，电压表V量程（0～3V、0～15V）（0～0.6A、0～3A），更换5个不同阻值的定值电阻R，得到如图乙所示的图像：
（1）该小组同学所探究的问题是： ；
（2）将5Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零 （填选项）；
A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
（3）根据图像五次记录实验数据可知，电压表的示数为 V。
（4）当R的电阻由5Ω更换为10Ω时，闭合开关后，滑动变阻器的滑片应向 （选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验 Ω。
（5）由实验数据和图像可得出该实验的规律是 。
【拓展】数学中正比例函数y＝kx的图像如丙图所示，其中k叫做图像的斜率。在物理学中，正比例函数关系的图像中斜率往往具有一定的实际意义。例如匀速直线运动的s﹣t的图像，如果把I﹣R图像转化为I﹣的图像 。
23．（8分）在“测量未知电阻R的电阻”实验中，小南设计了如图甲所示的实验电路。
（1）本实验的实验原理是 ，实验中滑动变阻器除了有改变待测电阻R两端电压的作用以外还可以起到 的作用；
（2）图甲是小南连接的电路，其中有一根导线连接有误，请在该导线上打“×”（只连一根，导线不能交叉）；
（3）小南改正接线后继续进行实验，开关闭合前应将滑片P移到最 （选填“左”或“右”）端。闭合开关后发现电流表有示数、电压表无示数，若故障只发生在电阻R或滑动变阻器上，则故障可能是 ；
（4）排除故障后，闭合开关S，移动滑片P将电压表调到合适的值 A；
（5）利用本次实验器材还可以做 （选填“A”或“B”）的实验。
A．探究电流与电压的关系；
B．探究电流与电阻的关系。
（6）小南设计了如图丙所示的电路来测量小灯泡L正常工作时的电阻，已知电源电压恒定，定值电阻阻值为R0，小灯泡正常工作时的电压为U0，实验步骤如下：
①将开关S拨到触点1，调节滑片P，使电流表的示数为；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③根据实验数据，计算出小灯泡正常工作时的电阻RL＝ （用U0、R0和I表示）。
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24．（10分）在标准大气压下，一质量为2kg的金属块被加热到500℃，立即投入质量为1kg、温度为20℃的冷水中，最终使水的温度升高到80℃，c水＝4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）金属块的比热容；
（3）取出金属块后，给80℃的水继续加热，水又吸收了1.05×1.05J的热量水温又升高了多少摄氏度。
25．（10分）如图所示，电源电压保持不变，已知R1＝20Ω，当只闭合开关S1时，电流表的示数为0.6A；当只闭合开关S2时，电流表的示数为0.2A。
求：（1）电源电压。
（2）R2阻值。
（3）当S1和S3都闭合，S2断开时，电流表的示数。
2023-2024学年山东省滨州市经开二中九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）
1．（3分）对于欧姆定律的理解，下列说法正确的是（ ）
A．导体两端电压越大，通过导体电流越大
B．导体电阻越大，通过导体电流越小
C．导体电阻与电压成正比，与电流成反比
D．导体中的电流是由加在它两端的电压和它的电阻来决定的
【答案】D
【解答】解：A、在电阻一定时，通过导体电流越大；
B、在电压一定时，通过导体电流越小；
C、导体电阻由导体材料、横截面积决定，故C错误；
D、由I＝，导体中的电流是由加在它两端的电压和它的电阻来决定的；
故选：D。
2．（3分）如图所示，将一碗开水放在一盆与室温相同的冷水中冷却，下列说法不正确的是（ ）
A．碗中开水的内能减少
B．碗中开水的内能可能大于盆中冷水的内能
C．碗和盆中水的总内能不变
D．放置足够长的时间后两容器中水的温度相同
【答案】C
【解答】解：A、碗中的开水放出热量，内能减少；
B、内能的大小与物体的质量，碗中开水的内能可能大于盆中冷水的内能；
C、热量从碗中开水向盆中的冷水传递，盆中的水内能增加，总内能减小；
D、放置足够长的时间后两容器中水的温度相同。
故选：C。
3．（3分）物理学中经常用形如x＝的公式。一种情形是x的大小与y、z都有关；另一种情况是x可由y、z计算，属于前一种情形的是（ ）
A．B．C．D．
【答案】A
【解答】解：A．根据欧姆定律可知，与电阻成反比，故A符合题意；
B．比热容是物质本身的一种特性、物质质量，故B不符合题意；
C．热值在数值上等于燃料完全燃烧放出的热量与质量的比值、质量的大小无关；
D．密度在数值上等于物体质量与其体积之比；但密度是物质本身的一种特性、状态以及温度有关、体积无关；
故选：A。
4．（3分）周末在家，小红带着妹妹正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片（ ）
A．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
B．摩擦后塑料勺创造了电荷，可以吸引纸片
C．塑料勺接地的瞬间，电子定向移动方向即为电流方向
D．塑料勺带负电荷，是因为它失去了电子
【答案】A
【解答】解：A、根据电荷的相互作用规律可知，带同种电荷互相排斥；
B、摩擦起电的实质是电子的转移，摩擦后塑料勺带了电，故B错误；
C、物理上规定正电荷定向移动方向为电流的方向，故C错误；
D、塑料勺带负电荷，故D错误。
故选：A。
5．（3分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图，汽油机的热值为4.6×107J/kg。下列说法正确的是（ ）
A．该车内燃机的四个冲程正确的工作是乙→丙→丁→甲
B．该汽油机工作时吸入 100g汽油，可输出1.15×106J的有用功
C．该内燃机的工作效率比柴油机工作效率更高
D．在图乙冲程中吸入的只有空气
【答案】B
【解答】解：
A、甲中的两个气阀都关闭，所以为压缩冲程，是压缩冲程，活塞向下运动，是吸气冲程，活塞向上运动，是排气冲程，活塞下运动，是内能转化机械能，故A错误；
B、100g汽油完全燃烧放出的热量为Q放＝mq＝4.6×104J/kg×0.1kg＝4.6×106J，汽油机的效率是25%放＝2.6×106J×25%＝6.15×106J，故B正确；
C、柴油机采用压燃式，则柴油机对空气的压缩程度比汽油机更高，故C错误；
D、汽油机在吸气冲程中吸入的是汽油和空气的混合物。
故选：B。
6．（3分）如图所示的电路中，电源电压不变，下列说法正确的是（ ）
A．分别将1、2和3、4连接，只有L1发光
B．分别将1、4和2、3连接，只有L2发光
C．只将2、3、4连接，则L1和L2并联
D．只将2、3、4连接，只有L2发光
【答案】B
【解答】解：
A、分别将1、4连接，L4和L2并联，L1和L5都发光，故A错误；
B、别将1、3连接2被短路，电路为L2的简单电路，L2发光，故B正确；
CD、只将2、3，灯泡L2被短路，电路为L7的简单电路，L1发光，故CD错误。
故选：B。
7．（3分）如图使用电流表连接的电路中，描述正确的是（ ）
A．a、b处接入电流表，在c处断开，L1、L2串联
B．a、b处接入电流表，在c处断开，a测量通过L1的电流
C．a、b处断开，在c处接入电流表，c测量通过L2的电流
D．a、b处断开，在c处接入电流表，通过L1、L2的电流不相等
【答案】C
【解答】解：AB．由图可知、b处接入电流表，电路中电流有两条路径1和L2并联，a测L2的电流，故AB错误；
CD．a、b处断开，电流的路径只有一条1和L2串联，c测量电路中的电流，通过L7、L2的电流相等，故C正确。
故选：C。
8．（3分）如图所示的电路中，电源为三节新干电池，滑动变阻器铭牌上的数字不清晰，闭合开关，发现灯泡不发光，下列操作正确的是（ ）
A．若电压表明显偏转，应立即断开开关，更换电池
B．若电压表明显偏转，应立即断开开关，更换电流表
C．若电压表偏转不明显，应立即断开开关，更换新滑动变阻器
D．若电压表偏转不明显，应先移动滑片，观察两表是否偏转
【答案】D
【解答】解：
AB、电源为三节新干电池，滑片位于B端，发现灯泡不发光，说明电路可能断路，是小灯泡断路，更换小灯泡；
CD、滑片位于B端，发现灯泡不发光，也可能是滑动变阻器阻值过大，应先移动滑片，故C错误。
故选：D。
9．（3分）如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，电子秤刻度表示数为0；在秤盘内放入物体时；当被测物体的质量超过电子秤量程时，开关S自动断开（ ）
A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大
B．电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大
C．电子秤的AB部分是一个滑动变阻器，且A端为绝缘体
D．R0电阻去掉后，也能保证电路安全工作
【答案】C
【解答】解：
A、电子秤刻度表串联在电路中；
当盘中放入物体质量越大时，滑片下移，由欧姆定律可知，即它的示数越大。
B、电子秤刻度表串联在电路中，不是电压表。
C、金属片P和AB构成了一个滑动变阻器，秤盘内不放物体时，电子秤刻度表示数为0，则A端是绝缘体。
D、R0电阻为保护电路的电阻，可以避免电路中电流过大3，故D错误。
故选：C。
10．（3分）如图四个电路，要求闭合开关S，电流表A2只测量灯泡L2的电流，符合要求的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：
A、由图知，两灯并联2串联在干路上，测量干路中电流；
B、由图知，两灯串联2串联在电路中，既测量L3中电流，也测量L1中电流，故B不符合题意；
C、由图知，两灯并联1串联在干路上，电流表A2串联在灯L2支路上，测量L2中电流，故C符合题意；
D、由图知，两灯并联3串联在干路上，测量干路中电流。
故选：C。
11．（3分）如图为电路元件A和B的I﹣U图象，根据图象提供的信息，下列说法中正确的是（ ）
A．电阻A的阻值为10Ω
B．如若将它们串联，接在某电源上，当电源电压是3V时，电路电流等于0.15A
C．研究电流与电压关系时，可以选择电阻B进行实验
D．若将它们并联，接在2V的电源上，电路中的总电流为0.15A
【答案】D
【解答】解：（1）由A的I﹣U图象可知，当电压为2.0V时，
所以元件A的阻值为：RA＝＝＝20Ω；
因为元件B的I﹣U图象是曲线，说明其电阻是变化的，需控制电阻不变；
（2）串联时，各处电流相等，由图可知：UA＝3V，UB＝4V，
所以电源电压为：U＝UA+UB＝5V+4V＝7V，故B错误；
（3）并联时，各支路电压相等，由图可知：IA＝4.1A，IB＝0.05A，
所以电路中的总电流为：I总＝IA+IB＝3.1A+0.05A＝2.15A，故D正确。
故选：D。
12．（3分）如图所示实物电路图中，滑动变阻器滑片置于中间（灯泡电阻不随温度的变化而变化），下列分析错误的是（ ）
A．先只闭合S2、S3，再将S3断开，电压表的示数减少
B．只闭合S2，滑动变阻器的滑片向右移动，灯泡变暗
C．只闭合S1、S2，将R的滑片向左移动，电流表示数变大，电压表示数变大
D．先闭合S1、S2、S3，再将S2断开，电流表示数变小，电压表示数变小
【答案】C
【解答】解：A．根据电路图可知2、S3，该电路为滑动变阻器的简单电路，电压表测量电源电压7断开，灯泡L2与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电压表的示数减少；
B．根据电路图可知2，此时灯泡L7与滑动变阻器串联接入电路中，滑动变阻器的滑片向右移动，根据串联电路的电阻关系可知，根据欧姆定律可知，通过灯泡的电流变小，故B正确；
C．根据电路图可知1、S2，灯泡L4和R并联，再和灯泡L2串联，电流表测量干路中的电流1和R两端的电压，将R的滑片向左移动，电路的总电阻变小，由U＝IR可知灯泡L6两端的电压变大，由串联电路电压的规律可知电压表的示数变小；
D．根据电路图可知1、S2、S6，灯泡L2被短路，R与L1并联，电流表测量干路中的电流，再将S3断开，两个灯泡串联后再和变阻器并联1两端的电压，由串联电路电压的规律可知电压表的示数变小，根据欧姆定律可知，即电流表的示数变小。
故选：C。
（多选）13．（4分）如图，碳酸饮料易拉罐拉环被拉断后，小明将A4纸反复对折成一个硬角并快速摩擦拉环附近的凹槽。一段时间后（ ）
A．摩擦过程中，易拉罐所含热量增加
B．摩擦过程中，通过做功的方式增大了饮料内能
C．小明闻到饮料味道是扩散现象
D．易拉罐自动“炸开”时，罐内饮料分子热运动减慢
【答案】BCD
【解答】解：A、热量是过程量，故A错误；
B、摩擦过程中，通过做功的方式增大了饮料内能；
C、闻到饮料味道是扩散现象，故C正确；
D、当罐口被冲开时，其内能减小，分子的热运动减慢。
故选：BCD。
（多选）14．（4分）如图甲所示电路，电源电压保持不变，闭合开关S，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示，则下列说法正确的是（ ）
A．R1的阻值是10Ω
B．电压表V2的示数变化范围是0～4V
C．R1的电功率变化范围是0.4W～3.6W
D．滑动变阻器R2的最大阻值30Ω
【答案】ABC
【解答】解：（1）由图象可知，电压和电流值没有为零的坐标1的“I﹣U”图象，
当滑片P在最左端时，R1两端的电压即为电源的电压U＝4V，
此时电路中的电流最大，最大I＝0.6A，R4的电功率最大，
由I＝可得：R1＝＝＝10Ω；
R1的最大电功率：
P8＝UI＝6V×0.3A＝3.6W；
（2）由图可知，当滑片在最右端时，R7与R2串联，电路中的电流I′＝0.3A，R1两端的电压U1＝8V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣U5＝6V﹣2V＝7V，
则电压表V2的示数变化范围是0～6V，故B正确；
R1的最小电功率：
P1′＝U7I′＝2V×0.4A＝0.4W，
所以，R3的电功率变化范围是0.4W～3.6W，故C正确；
滑动变阻器的最大阻值：
R2＝＝＝20Ω。
故选：ABC。
（多选）15．（4分）如图甲所示的电路中电源电压恒定，闭合开关S，移动滑片P（ ）
A．电源电压为12V
B．R0的阻值为2Ω
C．滑片P向左移动的过程中，R0两端电压逐渐变小
D．滑片P向右移动的过程中，电压表示数与电流表示数的比值变大
【答案】AD
【解答】解：（1）闭合开关，两电阻串联接入电路，
由乙图可知通过电路的电流最大为0.6A时，滑动变阻器两端的电压为7，滑动变阻器两端的电压为10V，
串联电路总电压等于各部分电压之和，根据欧姆定律可得U＝IR0+UV，
代入数据可得0.8A×R0＝0.8A×R0+10V，
解方程可得R0＝20Ω，故B错误；
电源电压U＝IR7+UV＝0.1A×20Ω+10V＝12V，故A正确；
（2）滑片P向左移动过程中，滑动变阻器接入电路的阻值变小，根据欧姆定律可知通过电路的电流变大，故C错误；
（3）滑片P向右移动过程中，滑动变阻器接入电路的阻值变大，所以电压表与电流表的比值变大。
故选：AD。
二、填空题（每空1分，共6分）
16．（2分）家用轿车常用汽油机驱动，小明从转速表上看到发动机的转速为1800r/min，则发动机1s内对外做功 15 次；科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，产生第五冲程。为进入下一个工作循环，这款内燃机的第六冲程是 排气 冲程。
【答案】15；排气
【解答】解：发动机的转速为1800r/min，则每秒钟飞轮转动30转。
这款内燃机第六冲程的工作过程排气冲程，即把水蒸气排放到一个冷却器。
故答案为：15；排气。
17．（2分）太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，水吸收的热量是 1.26×107 ；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的被水吸收，则需燃烧天然气 0.175 m3。[c水＝4.2×103J/（kg•℃），q天然气＝7.2×107J/m3）
【答案】1.26×107；0.175。
【解答】解：水吸收的热量：Q吸＝c水m水Δt＝4.2×105J/（kg•℃）×100kg×（55℃﹣25℃）＝1.26×107J；
天然气完全燃烧放出的热量被水吸收，即Q吸＝Q放，
由Q放＝Vq得需要天然气的体积：
V＝＝＝0.175m3。
故答案为：4.26×107；0.175。
18．（2分）中考体测项目“坐位体前屈”的测试情景如图甲所示，图乙是测试仪的工作电路图。测试者向前推动的挡板与滑动变阻器的滑片P相连，挡板推动的距离增大 不变 ，电压表的示数 变大 。
【答案】不变；变大。
【解答】解：根据图乙知，两个电阻串联，相当于断路，
挡板推动的距离增大，滑片向左移动时，电阻值不变，根据欧姆定律I＝知，
电压表测量的滑片右侧电阻的电压，电流不变
根据欧姆定律知，电压表的示数U＝IR右，滑片向左移动时，右侧电阻丝长度增加，故电压表的示数变大。
故答案为：不变；变大。
三、作图题与实验探究题（本题共4个小题，其中19题20题各2分，21-23题每空1分，共26分）
19．（2分）根据要求连接实物图，要求：L1、L2并联，A1测L1电流，A2测总电流，电压表测L1电压，开关控制总电路。已知经过L1的电流为0.3A，经过L2的电流为0.9A。
【答案】
【解答】解：开关控制总电路，则开关在干路上；
L1、L2并联，电流表A4测L1电流，且电流为0.8A1选择小量程与L1串联；
电流表A3测总电流，示数为0.3A+7.9A＝1.6A2使用大量程串联在干路中；电压表测L1电压，则电压表与L4并联，因电源为两节干电池，所以电压表使用小量程
20．（2分）请根据电路图连接对应的实物图。
【答案】见试题解答内容
【解答】解：由电路图可知，定值电阻R与滑动变阻器并联1测R支路的电流，电流表A2测干路电流，电压表测R两端的电压，
因并联电路中各支路两端的电压相等，
所以，由电源是两节干电池串联可知，电压表的量程为2～3V，
电流表A1可选小量程2～0.6A，电流表A2可选大量程0～3A，滑动变阻器的左下方和任意上方接线柱串联在电路，
从电源的正极出发，依次串联电流表A4、定值电阻R、电流表A1、开关S回到电源的负极，然后把变阻器并联在A1和R两端，如下图所示：
21．（7分）为比较不同燃料燃烧放热能力的差异，小明设计了如图甲、乙所示的两组对比实验，实验装置完全相同
（1）组装实验装置时，应该由 下 往 上 组装（选填“上”或“下”）；
（2）为保证实验结论的可靠性，在本实验中要保证装置甲、乙所用的水和燃料的 质量 相等；燃料燃烧完后，画出水的温度随时间变化的关系图像如图丙所示。燃料1燃烧5min放出的热量 大于 （选填“大于”“小于”或“等于”）燃料2燃烧15min放出的热量；
（3）假设燃料完全燃烧，则燃料1与燃料2的热值之比为 3：2 ；
（4）小明还想利用这种实验方案计算出煤油和酒精的热值，他补充了合适的测量工具后，正确操作并根据记录的数据 偏小 （选填“偏大”或“偏小”），原因是 燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收、存在热损失 。
【答案】（1）下；上；（2）质量；大于；（3）3：2；（4）偏小；燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收、存在热损失。
【解答】解：（1）实验时，需用燃料火焰的外焰加热，应该由下往上组装；
（2）在比较不同燃料燃烧放热能力的实验中，应该控制烧杯内水的初温，还应控制燃料燃烧的质量相同；
读图丙可知，燃料燃烧完时，燃料2燃烧了15min，说明燃料1放出的热量大于燃料7放出的热量；‘
（3）实验中忽略热量的散失，且两杯水的质量，则由公式Q吸＝cmΔt可得，二者放出的热量之比为：
；
由公式Q放＝qm可得，燃料1与燃料6的热值之比为：
；
（4）因为燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收、存在热损失，则这样的计算结果不可靠。
故答案为：（1）下；上；（2）质量；（3）2：2；燃料不可能完全燃烧且燃烧产生的热量不能完全被水吸收。
22．（7分）实验小组的同学利用如图甲所示的电路进行探究，电源电压恒为9V，电压表V量程（0～3V、0～15V）（0～0.6A、0～3A），更换5个不同阻值的定值电阻R，得到如图乙所示的图像：
（1）该小组同学所探究的问题是： 通过导体的电流与电阻的关系 ；
（2）将5Ω的定值电阻接入电路闭合开关，移动滑片P发现电流表示数始终为零，电压表示数不为零 B （填选项）；
A.定值电阻R短路
B.定值电阻R断路
C.滑动变阻器短路
（3）根据图像五次记录实验数据可知，电压表的示数为 5 V。
（4）当R的电阻由5Ω更换为10Ω时，闭合开关后，滑动变阻器的滑片应向 右 （选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验 20 Ω。
（5）由实验数据和图像可得出该实验的规律是 当电压一定时，电流与电阻成反比 。
【拓展】数学中正比例函数y＝kx的图像如丙图所示，其中k叫做图像的斜率。在物理学中，正比例函数关系的图像中斜率往往具有一定的实际意义。例如匀速直线运动的s﹣t的图像，如果把I﹣R图像转化为I﹣的图像 电压 。
【答案】见试题解答内容
【解答】解：（1）由图乙知，电阻两端的电压始终保持：
UV＝IR＝0.2A×25Ω＝﹣﹣﹣﹣﹣＝3.0A×5Ω＝8V，
故该小组同学所探究的问题是：通过导体的电流与电阻的关系；
（2）闭合开关后，移动滑动变阻器的滑片P时，说明电路可能断路，说明与电压表并联部分断路，故选B；
（3）由（1）知，根据图像五次记录实验数据可知；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由分压原理，所以滑片应向右端移动；
根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝9V﹣7V＝4V，
根据分压原理，当接入25Ω电阻时
＝，即：＝，
则R滑＝20Ω，
故为了完成整个实验，应该选取最大阻值至少20Ω的滑动变阻器；
（5）由（1）知，因电流与电阻之积为一定值，电流与电阻成反比；
（6）如果把I﹣R图像转化为I﹣的图像＝U×，则其斜率表示电压。
故答案为：（1）通过导体的电流与电阻的关系；（2）B；（4）右；（5）当电压一定时；（6）电压。
23．（8分）在“测量未知电阻R的电阻”实验中，小南设计了如图甲所示的实验电路。
（1）本实验的实验原理是 R＝ ，实验中滑动变阻器除了有改变待测电阻R两端电压的作用以外还可以起到 保护电路 的作用；
（2）图甲是小南连接的电路，其中有一根导线连接有误，请在该导线上打“×”（只连一根，导线不能交叉）；
（3）小南改正接线后继续进行实验，开关闭合前应将滑片P移到最 左 （选填“左”或“右”）端。闭合开关后发现电流表有示数、电压表无示数，若故障只发生在电阻R或滑动变阻器上，则故障可能是 定值电阻R短路 ；
（4）排除故障后，闭合开关S，移动滑片P将电压表调到合适的值 0.3 A；
（5）利用本次实验器材还可以做 A （选填“A”或“B”）的实验。
A．探究电流与电压的关系；
B．探究电流与电阻的关系。
（6）小南设计了如图丙所示的电路来测量小灯泡L正常工作时的电阻，已知电源电压恒定，定值电阻阻值为R0，小灯泡正常工作时的电压为U0，实验步骤如下：
①将开关S拨到触点1，调节滑片P，使电流表的示数为；
②保持滑动变阻器的滑片位置不动，再将开关S拨到触点2，读出电流表的示数为I；
③根据实验数据，计算出小灯泡正常工作时的电阻RL＝ （用U0、R0和I表示）。
【答案】（1）R＝；保持电路；（2）见解答图；（3）左；定值电阻短路；（4）0.3；（5）A；（5）。
【解答】解：（1）根据欧姆定律，本实验的实验原理是。
（2）图甲是小南连接的电路中电阻R和电压表短路了，电阻应与变阻器串联，正确的连线如下所示：
（3）小南改正接线后继续进行实验，开关闭合前应将滑片P移到阻值最大处；闭合开关后发现电流表有示数，电压表无示数，则故障可能是R短路。
（4）排除故障后，闭合开关S，如图乙所示，分度值为0.02A。
（5）电流与电阻和电压大小有关，研究电流与其中一个因素的关系时，因题中只有一个定值电阻，故选A。
（6）分析①中电路的连接及电流表测量的电流，根据欧姆定律和根据并联电路电压的规律；在②中分析电路的连接及电流表测量的电流，根据欧姆定律得出小灯泡正常工作时的电阻。
③在①中，灯与定值电阻并联后再与变阻器串联，调节滑片P，根据欧姆定律0，根据并联电路电压的规律，灯的电压为U0，灯正常发光；在②中，各电阻大小和通过的电流没有改变，灯仍正常发光，灯的额定电流为：，
由欧姆定律可得出灯正常发光的电阻为；
故答案为：（1）R＝；保持电路；（3）左；（4）8.3；（5）。
四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24．（10分）在标准大气压下，一质量为2kg的金属块被加热到500℃，立即投入质量为1kg、温度为20℃的冷水中，最终使水的温度升高到80℃，c水＝4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）金属块的比热容；
（3）取出金属块后，给80℃的水继续加热，水又吸收了1.05×1.05J的热量水温又升高了多少摄氏度。
【答案】（1）水吸收的热量为2.52×105J；
（2）金属块的比热容为0.3×103J/（kg•℃）；
（3）水的末温为100℃。
【解答】解：（1）水吸收的热量：
Q吸＝c水m水（t﹣t0水）＝4.6×103J/（kg•℃）×1kg×（80℃﹣20℃）＝2.52×105J；
（2）不计热量损失，金属块放出的热量与水吸收的热量相等吸＝Q放＝2.52×102J，
由Q放＝cm（t0﹣t）得，金属块的比热容：
c金＝＝＝0.3×103J/（kg•℃）。
（3）由Q吸＝cmΔt可得，水升高的温度：
Δt′＝＝＝25℃，
t′＝80℃+25℃＝105℃＞100℃，
在一个标准大气压下水的沸点为100℃，所以水的末温为100℃。
答：（1）水吸收的热量为2.52×104J；
（2）金属块的比热容为0.3×106J/（kg•℃）；
（3）水的末温为100℃。
25．（10分）如图所示，电源电压保持不变，已知R1＝20Ω，当只闭合开关S1时，电流表的示数为0.6A；当只闭合开关S2时，电流表的示数为0.2A。
求：（1）电源电压。
（2）R2阻值。
（3）当S1和S3都闭合，S2断开时，电流表的示数。
【答案】见试题解答内容
【解答】解：（1）当只闭合开关S1时，只有R1连入电路，
由欧姆定律可得：电源电压U＝I3R1＝0.4A×20Ω＝12V。
（2）当只闭合开关S2时，电路中R1和R2串联，
由欧姆定律可得：R＝＝＝60Ω。
所以R8＝60﹣20＝40Ω，
（3）当S1和S3都闭合，S2断开时，R1与R2并联，
则由并联电路干路电流等于各支路电流之和得：
电流表的示数I＝I6+I2＝+＝+＝0.6A+2.3A＝0.4A。
答：（1）电源电压为12V。
（2）R2阻值为40Ω。
（3）当S1和S7都闭合，S2断开时，电流表的示数0.2
相关试卷
06，河北省邯郸经开区2023-2024学年九年级上学期物理期末试卷： 这是一份06，河北省邯郸经开区2023-2024学年九年级上学期物理期末试卷，共4页。
河北省邯郸经开区2023-2024学年九年级上学期物理期末试卷： 这是一份河北省邯郸经开区2023-2024学年九年级上学期物理期末试卷，共4页。
河北省邯郸经开区2023-2024学年九年级上学期物理期末试卷： 这是一份河北省邯郸经开区2023-2024学年九年级上学期物理期末试卷，共4页。
