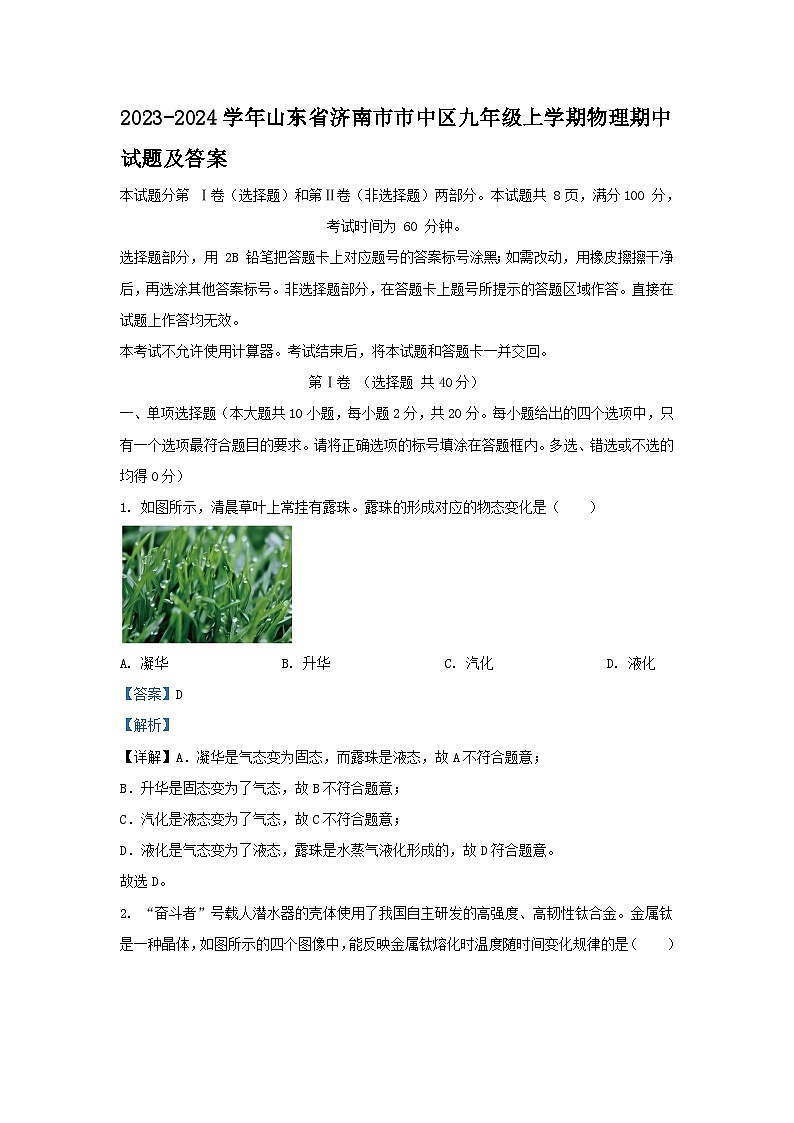

2023-2024学年山东省济南市市中区九年级上学期物理期中试题及答案

这是一份2023-2024学年山东省济南市市中区九年级上学期物理期中试题及答案，共19页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，计算题，实验探究题等内容，欢迎下载使用。

选择题部分，用 2B 铅笔把答题卡上对应题号的答案标号涂黑；如需改动，用橡皮擦擦干净后，再选涂其他答案标号。非选择题部分，在答题卡上题号所提示的答题区域作答。直接在试题上作答均无效。
本考试不允许使用计算器。考试结束后，将本试题和答题卡一并交回。
第Ⅰ卷 （选择题 共40分）
一、单项选择题（本大题共 10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求。请将正确选项的标号填涂在答题框内。多选、错选或不选的均得0分）
1. 如图所示，清晨草叶上常挂有露珠。露珠的形成对应的物态变化是（ ）
A. 凝华B. 升华C. 汽化D. 液化
【答案】D
【解析】
【详解】A．凝华是气态变为固态，而露珠是液态，故A不符合题意；
B．升华是固态变为了气态，故B不符合题意；
C．汽化是液态变为了气态，故C不符合题意；
D．液化是气态变为了液态，露珠是水蒸气液化形成的，故D符合题意。
故选D。

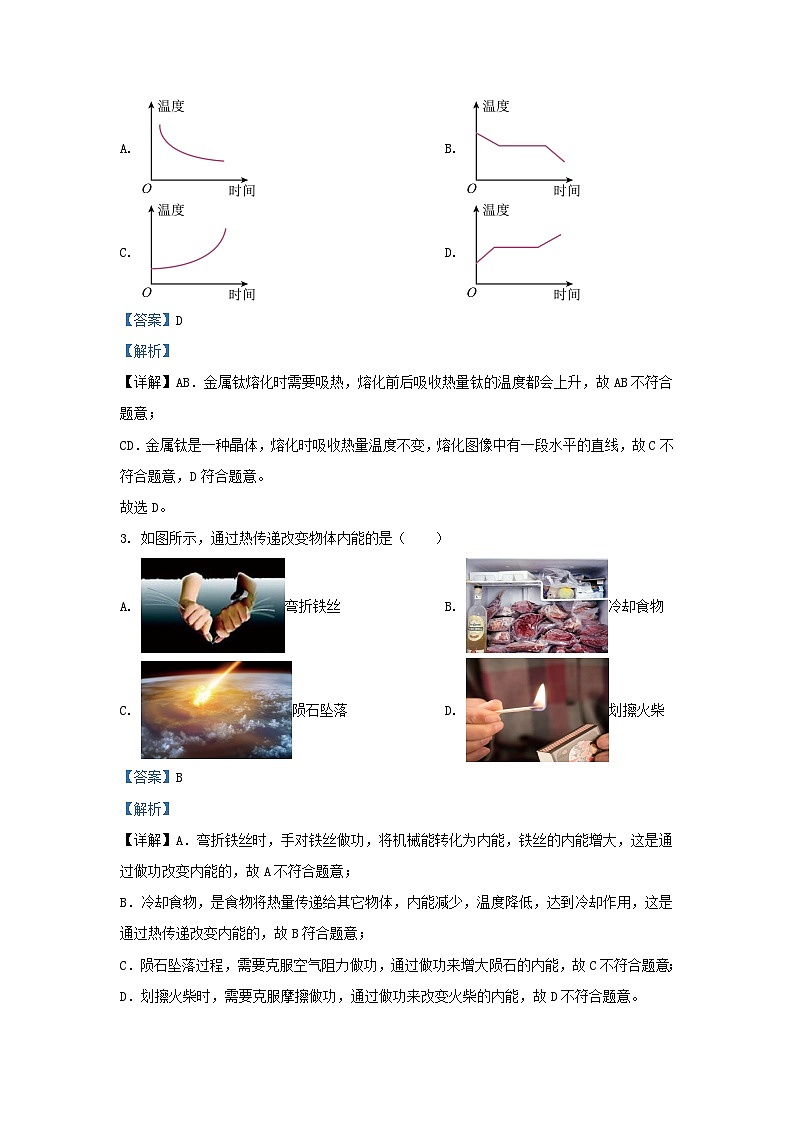

2. “奋斗者”号载人潜水器的壳体使用了我国自主研发的高强度、高韧性钛合金。金属钛是一种晶体，如图所示的四个图像中，能反映金属钛熔化时温度随时间变化规律的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】AB．金属钛熔化时需要吸热，熔化前后吸收热量钛的温度都会上升，故AB不符合题意；
CD．金属钛是一种晶体，熔化时吸收热量温度不变，熔化图像中有一段水平的直线，故C不符合题意，D符合题意。
故选D。
3. 如图所示，通过热传递改变物体内能的是（ ）
A. 弯折铁丝B. 冷却食物
C. 陨石坠落D. 划擦火柴
【答案】B
【解析】
【详解】A．弯折铁丝时，手对铁丝做功，将机械能转化为内能，铁丝的内能增大，这是通过做功改变内能的，故A不符合题意；
B．冷却食物，是食物将热量传递给其它物体，内能减少，温度降低，达到冷却作用，这是通过热传递改变内能的，故B符合题意；
C．陨石坠落过程，需要克服空气阻力做功，通过做功来增大陨石的内能，故C不符合题意；
D．划擦火柴时，需要克服摩擦做功，通过做功来改变火柴的内能，故D不符合题意。
故选B。

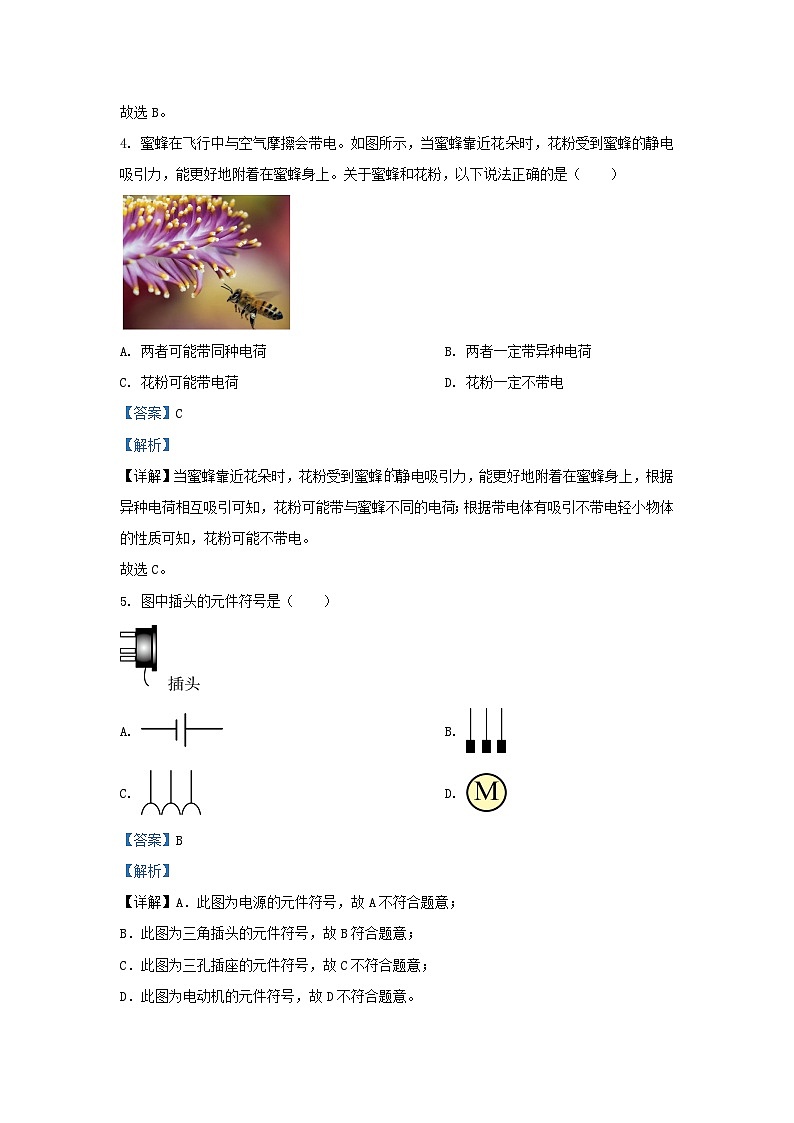

4. 蜜蜂在飞行中与空气摩擦会带电。如图所示，当蜜蜂靠近花朵时，花粉受到蜜蜂的静电吸引力，能更好地附着在蜜蜂身上。关于蜜蜂和花粉，以下说法正确的是（ ）
A. 两者可能带同种电荷B. 两者一定带异种电荷
C. 花粉可能带电荷D. 花粉一定不带电
【答案】C
【解析】
【详解】当蜜蜂靠近花朵时，花粉受到蜜蜂静电吸引力，能更好地附着在蜜蜂身上，根据异种电荷相互吸引可知，花粉可能带与蜜蜂不同的电荷；根据带电体有吸引不带电轻小物体的性质可知，花粉可能不带电。
故选C。
5. 图中插头的元件符号是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．此图为电源的元件符号，故A不符合题意；
B．此图为三角插头的元件符号，故B符合题意；
C．此图为三孔插座的元件符号，故C不符合题意；
D．此图为电动机的元件符号，故D不符合题意。
故选B。
6. 与图所示的实物电路相对应的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】由实物图知，电动机和小灯泡并联连接，开关S2控制电动机，S1同时控制小灯泡和电动机，接在干路上，故A符合题意，BCD不符合题意。
故选A。
7. 如图所示，若电流表 A1、A2无故障，闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（ ）
A. 电流先后通过 A1、A2逐渐变小了
B. A2正、负接线柱上的导线接反了
C. 电流表测量的过程中出现了误差
D. A2所接量程大于A1所接的量程
【答案】D
【解析】
【详解】A．闭合开关，两电流表测量同一电路的电流，示数应相等，故A不符合题意；
B．闭合开关后，电流表没出现反向偏转，都能正常工作，接线柱接线正确，没有接反，故B不符合题意；
CD．闭合开关，A1偏转角度很大，A2偏转角度很小，测同一电路电流的电流表示数应相同，出现不同偏转角度是两电流表选择的量程不同，且A2量程比A1的大，故C不符合题意，D符合题意。
故选D。
8. 如图所示，能正确测出小灯泡L1两端电压的电路是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，但电压表的正负接线柱接反了，故A不符合题意；
B．图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，“+”、“﹣”接线柱接法也正确，故B符合题意；
C．图中电压表与灯泡L2并联了，测量的是灯泡L2两端的电压，故C不符合题意；
D．图中电压表与电源并联了，测量的是电源两端的电压，是灯泡L1和L2串联后的总电压，故D不符合题意。
故选B。
9. 如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（ ）
A. 若a与b， b与d 连接，则只有 L1发光
B. 若a与b， c与d 连接， 则只有L2发光
C. 若a与d， b与c 连接，则L1、L2并联
D. 若a与d， b与d连接，则L1、L2串联
【答案】C
【解析】
【详解】A．由图示知，a与b，b与d连接，则电流不经用电器，电源被短路，所有灯泡都不发光，电源可能被损坏，故A错误；
B．a与b，c与d连接，灯L2被短路，电路中只有L1工作发光，故B错误；
C．a与d，b与c连接，电流从电源正极出来，分为两个支路，一个支路经L2、c和b回到电源负极，另一支路经d和a、灯L1、c和b回到电源负极，两灯并联连接，故C正确；
D．b与d连接，电源短路，两灯都不工作，故D错误。
故选C。
10. 某小组要用图所示的电路图先后完成两个实验方案：
①由少到多将几节干电池串联，先后接入MN，测量电流及电压；②电池与滑动变阻器串联接入MN，多次移动滑片，测量电流及电压。则该小组探究的是（ ）
A. 串联电路的电压特点B. 影响电阻大小的因素
C. 电流跟电阻的关系D. 电流跟电压的关系
【答案】D
【解析】
【详解】在MN间先后串联接入几节干电池，或将电池与滑动变阻器串联接入MN，调节滑片的位置，都能改变定值电阻两端的电压及通过的电流，但定值电阻的阻值保持不变，所以探究的是：电阻一定时，通过导体的电流与电压的关系，故D符合题意，ABC不符合题意。
故选D。
二、多项选择题（包括5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目的要求。请将正确选项的标号填涂在答题框内。全部选对而无错选者得4分、部分选对而无错选且选2个者得3分、只选1个且正确者得2分）
11. 关于生活中物理量的描述，符合生活实际的是（ ）
A. 人体感觉舒适的室温约为37℃B. 一节新干电池的电压约为2V
C. 实验小灯泡的发光电流约200mAD. 对人体的安全电压不高于36V
【答案】CD
【解析】
【详解】A．人体感觉舒适的室温约为23℃，故A不符合题意；
B．一节新干电池的电压为1.5V，故B不符合题意；
C．实验小灯泡的发光电流约200mA，合0.2A，故C符合题意；
D．经验表明，对人体的安全电压不高于36V，故D符合题意。
故选CD。
12. 图甲是汽油机的某冲程原理图，图乙为某汽车内汽油机的能量流向图，图丙是水蒸气冲开试管塞子的实验。下列说法正确的是（ ）
A. 甲图是压缩冲程，做功使气体的温度升高
B. 根据乙图信息可知该汽油机的效率是25%
C. 用尾气中的余热供暖，能提高汽油机效率
D. 图丙的实验基本反映了汽油机的工作原理
【答案】AB
【解析】
【详解】A．图甲中，汽缸的两个气门关闭，活塞向上运动，是压缩冲程，活塞对气体做功，将机械能转化为内能，气体内能增大，温度升高，故A正确；
B．因热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，所以，由内燃机的能量流向图可得，内燃机的热机效率
该汽油机的效率是25%。故B正确；
C．用尾气中的余热供暖，能提高燃料燃烧放出热量的利用率，但不能提高汽油机的效率，故C错误；
D．图丙中，水蒸气对瓶塞做功，将水蒸气内能转化为机械能，反映了蒸气机的工作原理，故D错误。
故选AB。
13. 关于下图中四个事例的能量转化，以下说法正确的是（ ）
A. 人在搓手取暖：内能转化为机械能
B. 用燃气灶做饭：化学能转化为内能
C. 太阳能电池板：太阳能转化电能
D. 通了电的电熨斗：电能转化为内能
【答案】BCD
【解析】
【详解】A．搓手取暖时，机械能转化为手的内能，手的内能增大，温度升高，所以能取暖，故A错误；
B．用燃气灶做饭，燃气储存的化学能能转化为内能，故B正确；
C．太阳能电池板将太阳能转化电能，供用电器工作，故C正确；
D．通了电的电熨斗，消耗电能，转化为内能，故D正确。
故选BCD。
14. “伏安法测电阻”的实验中，分别选用定值电阻和小灯泡为测量对象，甲是定值电阻的数据图像，乙是小灯泡的数据图像。以下分析正确的是（ ）
A. 通过小灯泡的电流与其两端电压不成正比
B. 小灯泡两端的电压为1V时，其电阻小于1Ω
C. 定值电阻的阻值不随其两端的电压和通过的电流而改变
D. 两组实验都进行了多次测量，是为了取平均值减小误差
【答案】ABC
【解析】
【详解】A．由图乙知，小灯泡的U-I图像是一条曲线，所以通过小灯泡的电流与其两端的电压不成正比，故A正确；
B．由图乙知，小灯泡两端的电压为1V时，通过的电流大于1A，据欧姆定律知，小灯泡此时的电阻小于1Ω，故B正确；
C．由图甲知，定值电阻的U-I图像是过原点的倾斜直线，所以通过的电流与电压成正比，其阻值保持不变，不随两端电压和通过电流的改变而改变，故C正确；
D．定值电阻进行多次测量，通过求平均值来减小实验误差，而灯泡的电阻随温度变化而变化，不能通过求平均值来减小误差，多次测量能得出电阻与温度的关系，故D错误。
故选ABC。
15. 如图所示是摩托车的油量表电路原理示意图。其中油量表由电流表改装，从油量表的示数读取油箱内的油量，R'是定值电阻，R是滑动变阻器，O点是指针转动的支点。以下说法正确的是（ ）
A. 向油箱里加油时，R连入电路的阻值变大
B. 加油过满时，R'能够起到保护电路的作用
C. 用油过程中电路的电流随油量减少而变小
D. 油量表的零刻度线是原电流表的零刻度线
【答案】BC
【解析】
【详解】A．向油箱里加油时，滑片P向下滑，R连入电路的阻值变小，故A错误；
B．加油过满时，R连入电路的阻值为0，若没有R'，会发生电源短路，故R'能够起到保护电路的作用，故B正确；
C．用油过程中电路的电流随油量减少，滑片P向上滑，而R连入电路的阻值变大，电源电压不变，故电流变小，故C正确；
D．当油箱中没有油时，R全部接入电路，R'是定值电阻与R是滑动变阻器串联接入电路，此时电路中的电流不为零，故油量表的零刻度线不是原电流表的零刻度线，故D错误。
故选BC。
第Ⅱ卷 （非选择题 共60分）
三、填空题（本大题共 10个空，每空2分，共20分）
16. 运载飞船火箭选用___________较大的燃料，其释放能量的能力强；发射台底部设置一个大水池，利用水___________较大，且发生物态变化时也能吸收大量的热量来保护发射时周围设施的安全。
【答案】 ①. 热值 ②. 比热容
【解析】
【详解】[1]火箭选用热值较大的燃料，因为此燃料与其它燃料相比，质量相同时，完全燃烧可以放出的热量更多。
[2]水的比热容较大，与其它质量相同的液体相比，升高相同温度，能吸收更多的热量。
17. 如图是简化的电冰箱电路图，其中M 是压缩机用的电动机，L是电冰箱内的照明灯泡。小昊关上冰箱门后，听见压缩机开始工作，此时开关___________处于闭合状态；如不及时关闭冷冻室门，空气中的水蒸气容易进入其中发生___________结成霜。
【答案】 ①. S1 ②. 凝华
【解析】
【详解】[1]由电路图知，所有开关都闭合，电动机与照明灯泡并联连接，开关S1控制电动机，S2控制灯泡。所以压缩机开始工作时，开关S1闭合。
[2]水蒸气进入冷冻室，遇到冷，直接变成霜，是凝华现象。
18. 如图甲是一种防火警报器，触发装置是石墨，当有火情出现时，石墨电阻会随温度的升高而__________（选填“增大”或“减小”），电路的电压不变，电流变大，发出警报。图乙是很多用电器内部配备的保险管，其中的保险丝能防止电流过大烧坏用电器，图丙、丁中保险丝的长度和材料均相同，则图___________（选填“丙”或“丁”）中保险丝的电阻较大。
【答案】 ①. 减小 ②. 丁
【解析】
【详解】[1]当有火情出现时，石墨的电阻会随温度的升高而减小，对电流的阻碍作用变小，当电压不变时，电流增大。
[2]图丙、丁中保险丝的长度和材料均相同，横截面积越小，电阻越大，故图丁中保险丝的电阻较大。
19. 如图所示，司机不系安全带时，汽车仪表盘上的指示灯会亮起。如果系好安全带接通电路，指示灯就会熄灭。安全带在电路中相当于___________，它和指示灯是___________（选填“串联”或“并联”）的。
【答案】 ①. 开关 ②. 串联
【解析】
【详解】[1]安全带没系好，指示灯亮起，相当于开关闭合，安全带系好，指示灯熄灭，相当于开关断开，所以安全带在电路中相当于开关。
[2]开关与控制的用电器应串联连接，所以安全带与指示灯串联连接。
20. 如图所示，干湿温度计是一种既能测量空气温度，又能测量空气相对湿度的仪器：两支相同的温度计并列安装在同一刻度板上，乙的测温泡外裹有湿纱布，为“湿”温度计；甲的测温泡直接裸露在空气中，为“干”温度计。通常情况下，由于湿温度计上浸湿棉纱的水蒸发______，湿温度计的示数会比干温度计的示数稍低。
有关资料：①饱和气：一定温度下，一定数量空气中所能最大限度容纳的水蒸气量；②某一温度下空气相对湿度：空气中水蒸气量与该温度下饱和水蒸气量的比值，以百分数表示。
根据以上资料，如果发现干、湿温度计示数相同，说明此时空气相对湿度为___________ %。
【答案】 ①. 吸热 ②. 100
【解析】
【详解】[1]湿温度计测温泡上的湿棉纱的水在蒸发时需要吸热，其示数比干温度计的示数稍低。
[2]空气相对湿度是指空气中水蒸气量与该湿度下饱和水蒸气量的比值，空气达到饱和气时，空气中水蒸气量与该湿度下饱和水蒸气量的比值为1，所以相对湿度为100%。
四、作图题
21. 如图甲所示，是妈妈新买的某品牌扫地机器人，其内部由可充电池、一个电源指示灯、一个电动机和两个开关组成。开关S1只控制电源指示灯L，开关S2只控制扫地用的电动机M。请在图乙方框区域内画出该扫地机器人内部的简易电路图。
【答案】
【解析】
【详解】根据题意可知，开关S1只控制电源小灯泡L，开关S2只控制电动机M，这说明指示灯L和电动机M工作时互不影响，所以两者并联，开关S1与指示灯L串联在一条支路中，开关S2与电动机M串联在另一条支路中，如图所示：
五、计算题（包括3 小题，共 18分）
22. 小刚和家人在郊外野餐，用木炭烧水。把5kg水从18℃，加热至98℃，用掉500g的木炭，已知水的比热容为，木炭的热值为 求：此过程中
（1）水吸收的热量；
（2）木炭放出的热量。
【答案】（1）；（2）
【解析】
【详解】解：（1）水吸收的热量
（2）木炭放出的热量
答：（1）水吸收的热量；
（2）木炭放出的热量。
23. 如图所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω。闭合开关S，电流表A1的示数为1.8A。求：
（1）电流表A2的示数I2；
（2）R1的阻值。
【答案】（1）1.2A；（2）30Ω
【解析】
【详解】解：（1）由图可知，电阻R1和R2并联，电流表A1测量干路电流，电流表A2测量通过电阻R2的电流；由可知，电流表A2的示数
（2）并联电路中总电流等于各支路电流之和，故通过电阻R1的电流
由可知，R1的阻值
答：（1）电流表A2的示数I2为1.2A
（2）R1的阻值为30Ω。
24. 如图甲是便携式酒精测试仪的原理图，电源电压恒为3V，Rp是酒精气体传感器，R0是报警器，其阻值恒定为50Ω。闭合开关，用传感器检测司机时，如果电压表示数如图乙，就会发出报警声，提示被检测者为醉酒驾驶。求：此时
（1）电路中的电流；
（2）Rp两端的电压；
（3）Rp的阻值。
【答案】（1）0.04A；（2）1V；（3）25Ω
【解析】
【详解】解：（1）如果电压表示数如图乙，电压表的示数为2V，此时电路中的电流
（2）Rp两端的电压
（3）Rp的阻值
答：（1）电路中的电流为0.04A；
（2）Rp两端的电压为1V；
（3）Rp的阻值为25Ω。
六、实验探究题（包括3 小题，共19分）
25. 为研究水和煤油吸热性质的差异，小明用如图甲、乙所示两套完全相同的装置进行探究：
（1）实验前，需要选取初温和_________相等的水和煤油进行实验；
（2）图乙装置中存在一处错误，是_________；
（3）小明改正错误后开始实验，每隔 2min 读取一次温度，将数据记录在下表中
根据数据，小明认为加热相同的时间时，煤油升高的温度高一些，这说明煤油吸收的热量多一些。他的判断是否正确？请说明理由：___________；
（4）小明想通过接着实验选出其中一种供热效果好的液体装入暖手袋。他在第 10min时___________，继续测量，然后选择___________（用表格中物理量描述）的液体。
【答案】 ①. 质量 ②. 温度计的玻璃泡接触了烧杯底部 ③. 错误，相同的时间内煤油和水吸收的热量相同 ④. 停止加热 ⑤. 温度下降得慢
【解析】
【详解】（1）[1]根据可知，液体的种类不同，需要控制质量相同。
（2）[2]温度计的玻璃泡不能接触烧杯底部，不能接触烧杯壁，而图乙中温度计的玻璃泡接触了烧杯底部。
（3）[3]相同的时间内，酒精灯放出的热量相同，相同的时间内煤油和水吸收的热量相同，所以他的判断是错误的。
（4）[4][5]为了探究物质的供热效果，需要探究物质的放热能力，故只需停止加热，继续测量物质的温度，选择温度计下降得慢的液体，供热能力强。
26. 图甲是同学们探究“并联电路中电流的特点”的电路图。
（1）在连接电路时，需要把开关___________；
（2）图乙中，闭合开关后电流表测的是___________（选填“A”、“B”或“C”）处的电流；
（3）小辰测得A、B、C三处电流如表一所示，小华所在小组的实验数据如表二所示，他们对“各支路中的电流是否一定相等”产生了疑问，需要___________（选填序号）来探究。
① 换用不同规格的电源，再次测量 A、B、C三处的电流
② 两条支路用不同规格的灯泡，再次测量 A、B、C三处的电流
③ 将现用两只灯泡的位置互换，再次测量 A、B、C三处的电流
表一
表二
（4）小华想用图丙所示的电路来测量并联电路中 L1和L2中的电流，他的方案是：只闭合 S2测出L1中的电流；只闭合 S1测出L2的电流。这个方法可行吗？请说出你的看法：___________。
【答案】 ①. 断开 ②. C ③. ② ④. 见解析
【解析】
【详解】（1）[1]在连接电路时，为了保护电路，避免电路在连接好后，出现短路对电路造成损坏，开关应断开。
（2）[2]图乙中，闭合开关后，两灯并联连接，电流表测干路电流，即图甲中C处电流。
（3）[3]表二中，A、B两处的电流相等，即通过两灯的电流相等，这可能是两灯的规格相同造成的，所以应更换不同规格的灯泡进行探究。所以需要②来探究。
（4）[4]图丙中，只闭合S1时，两灯并联连接，电流表A测通过L2的电流，电流由电流表下端流入，上端流出；只闭合S2，两灯并联连接，电流表测通过L1的电流，电流由电流表的上端流入，下端流出。若闭合S1时，能测出灯L2的电流，闭合S2时，电流表的正负接线柱接反，不能测量L1的电流。所以这个方法不可行。
27. 现有下列器材：学生电源（6V），电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，小丽利用这些器材探究“电压不变时，电流与电阻的关系”。
（1）请根据实验目的，在答题纸指定位置用笔画线代替导线将图甲所示的实物连接成完整电路；（要求滑片向右移动时，电压表示数变大）___________
（2）闭合开关试触时，发现电流表无示数， 移动滑动变阻器的滑片P，电压表示数始终接近电源电压，造成这一现象的原因可能是___________；
（3）排除故障后，闭合开关，当选用某电阻时，移动滑片，使电流表示数如图乙所示，记为___________A；之后每更换一个电阻，都应___________，使电压表的示数保持不变，同时记下对应的电流值；
（4）根据实验数据，小丽利用描点法做出了如图丙所示的I-R图像，可以得出的实验结论为___________。
【答案】 ①. ②. 定值电阻断路 ③. 0.48 ④. 调节滑片 ⑤. 见解析
【解析】
【详解】（1）[1]要探究：电压不变时，电流与电阻的关系，应将变阻器与定值电阻串联，电压表测定值电阻两端的电压。滑片向右移动时，电压表示数变大，则变阻器接入电路的阻值变小，据串联电路的分压特点知，变阻器分得的电压变小，定值电阻两端的电压变大，电压表示数变大，变阻器的右下端接线柱接入电路。作图如下：
（2）[2]串联电路中，电流表无示数，电路可能断路，电压表有示数，说明电压表与电源接通。则电压表并联部分断路，所以可能是定值电阻断路了。
（3）[3]由图乙知，电流表选用小量程，分度值为0.02A，示数为0.48A。
[4]在探究电流与电阻的关系时，应保持定值电阻两端的电压不变，所以每更换一个电阻都应调节变阻器的滑片，使电压表的示数保持不变。
（4）[5]由图丙知
，，
每组对应的电流与电阻的乘积是一定值，所以可得：电压一定时，通过的电流与电阻成反比。时间 t/min
0
2
4
6
8
10
温度t水/℃
5
7
10
15
20
25
温度t煤油/℃
5
9
15
25
35
45
位置
A
B
C
电流 I/A
0.22
0.24
0.46
位置
A
B
C
电流 I/A
0.22
0.22
0.44
