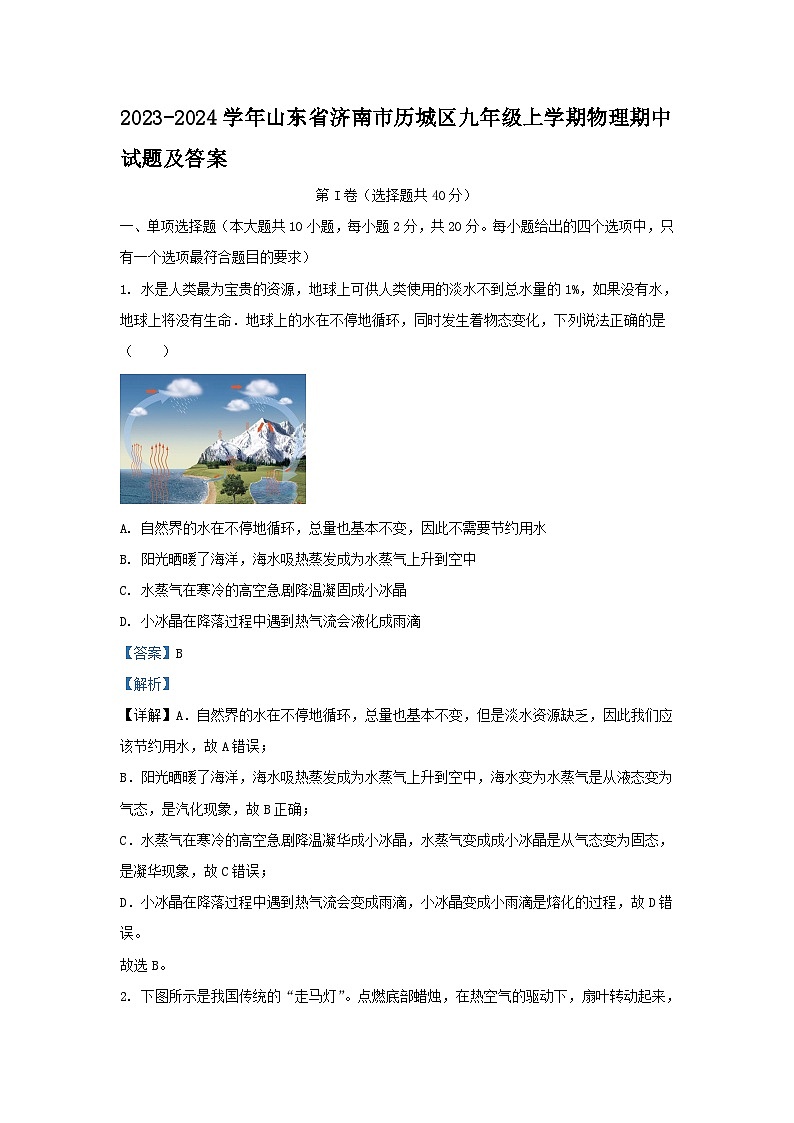

2023-2024学年山东省济南市历城区九年级上学期物理期中试题及答案
展开
这是一份2023-2024学年山东省济南市历城区九年级上学期物理期中试题及答案，共21页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1. 水是人类最为宝贵的资源，地球上可供人类使用的淡水不到总水量的1%，如果没有水，地球上将没有生命．地球上的水在不停地循环，同时发生着物态变化，下列说法正确的是（ ）
A. 自然界的水在不停地循环，总量也基本不变，因此不需要节约用水
B. 阳光晒暖了海洋，海水吸热蒸发成为水蒸气上升到空中
C. 水蒸气在寒冷的高空急剧降温凝固成小冰晶
D. 小冰晶在降落过程中遇到热气流会液化成雨滴
【答案】B
【解析】
【详解】A．自然界的水在不停地循环，总量也基本不变，但是淡水资源缺乏，因此我们应该节约用水，故A错误；
B．阳光晒暖了海洋，海水吸热蒸发成为水蒸气上升到空中，海水变为水蒸气是从液态变为气态，是汽化现象，故B正确；
C．水蒸气在寒冷的高空急剧降温凝华成小冰晶，水蒸气变成成小冰晶是从气态变为固态，是凝华现象，故C错误；
D．小冰晶在降落过程中遇到热气流会变成雨滴，小冰晶变成小雨滴是熔化的过程，故D错误。
故选B。
2. 下图所示是我国传统的“走马灯”。点燃底部蜡烛，在热空气的驱动下，扇叶转动起来，该过程中能量的转化情况与汽油机的哪一冲程相似（ ）
B.
C. D.
【答案】D
【解析】
【详解】点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动扇叶转动，运动的热空气对外做功，将内能转化为机械能。
A．两气门关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故A不符合题意；
B．进气门打开，活塞向下运动，是吸气冲程，不存在能量的转化，故B不符合题意；
C．排气门打开，活塞向上运动，是排气冲程，不存在能量的转化，故C不符合题意；
D．两气门关闭，火花塞点火，活塞向下运动，是做功冲程，将内能转化为机械能，故D符合题意。
故选D。

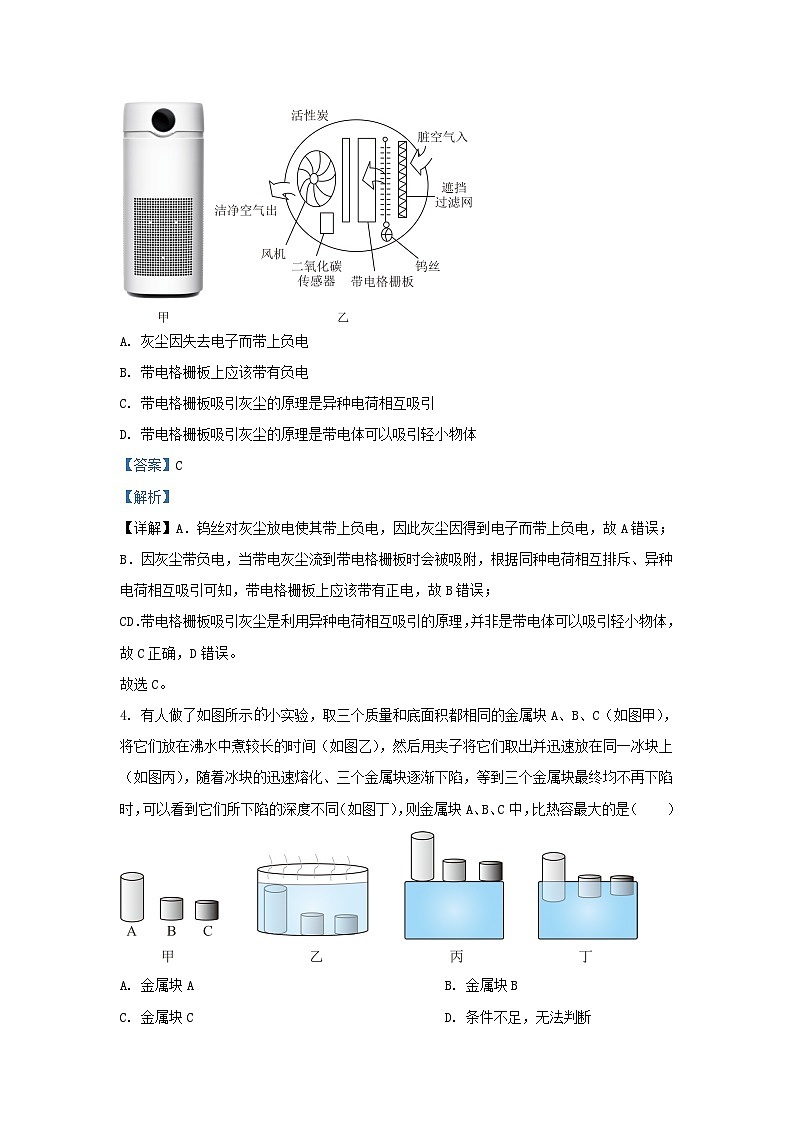

3. 图甲所示是我们家庭中常用的一款空气净化器，其工作过程如图乙所示：脏空气进入净化器时，钨丝对灰尘放电使其带上负电，当带电灰尘流到带电格栅板时会被吸附。关于空气净化器的下列说法中正确的是（ ）
A. 灰尘因失去电子而带上负电
B. 带电格栅板上应该带有负电
C. 带电格栅板吸引灰尘的原理是异种电荷相互吸引
D. 带电格栅板吸引灰尘的原理是带电体可以吸引轻小物体
【答案】C
【解析】
【详解】A．钨丝对灰尘放电使其带上负电，因此灰尘因得到电子而带上负电，故A错误；
B．因灰尘带负电，当带电灰尘流到带电格栅板时会被吸附，根据同种电荷相互排斥、异种电荷相互吸引可知，带电格栅板上应该带有正电，故B错误；
CD．带电格栅板吸引灰尘是利用异种电荷相互吸引的原理，并非是带电体可以吸引轻小物体，故C正确，D错误。
故选C。
4. 有人做了如图所示小实验，取三个质量和底面积都相同的金属块A、B、C（如图甲），将它们放在沸水中煮较长的时间（如图乙），然后用夹子将它们取出并迅速放在同一冰块上（如图丙），随着冰块的迅速熔化、三个金属块逐渐下陷，等到三个金属块最终均不再下陷时，可以看到它们所下陷的深度不同（如图丁），则金属块A、B、C中，比热容最大的是（ ）
A. 金属块AB. 金属块B
C. 金属块CD. 条件不足，无法判断
【答案】A
【解析】
【详解】把质量和底面积相同的金属块A、B和C放到沸水中煮足够长的时间，使它们的温度与沸水的温度相同，即具有相同的初温；等到三个金属块最终均不再下陷时，三个金属块的末温也相同；则三个金属块的质量、降低的温度相同，由图可知，A金属块熔化的冰最多，则A金属块传递给冰的热量最多，则A金属块放出的热量最多，由可知，A金属块的比热容最大，故A符合题意，BCD不符合题意。
故选A。
5. 如图所示，是某款自动体重测试仪的工作原理图，是一个滑动变阻器，滑动变阻器的滑片P和滑杆连接，当测量者站在体重测试台上测量体重时，体重测试台下移，滑杆带动滑动变阻器的滑片P向上移动；当未测量时，在弹簧的牵引下体重测试台上移，滑杆带动滑动变阻器的滑片P向下移动到绝缘体部分。有关该测试仪说法正确的是（ ）
A. 体重示数计是由电流表改装成的，当没有测体重时，绝缘体使电路断开
B. 体重示数计是由电压表改装成的，当没有测体重时，绝缘体使电路接通
C. 体重示数计是由电流表改装成的，当没有测体重时，绝缘体使电路接通
D. 体重示数计是由电压表改装成的，当没有测体重时，绝缘体使电路断开
【答案】A
【解析】
【详解】由电路图可知，体重示数计串联在电路中，所以是由电流表改装而成的；当没有测体重时，滑片滑到绝缘体处，由于绝缘体不容易导电，所以绝缘体使电路断开，故A正确，BCD错误。
故选A。
6. 下列电路图中，灯和的规格不同。闭合开关后，能测出通过灯的电流或灯两端电压的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．由电路图可知，两灯泡并联，电流表与灯泡L2在一条支路中，所以电流表测量L2的电流，故A不符合题意；
B．由电路图可知，两灯泡并联，电流表与灯泡L1在一条支路中，所以电流表测量L1的电流，故B符合题意；
C．由电路图可知，两灯泡串联，电压表与灯泡L2并联，所以电压表测量L2两端的电压，故C不符合题意；
D．由电路图可知，两灯泡串联，电压表与灯泡L1并联，电压表的正负接线柱接反，所以电压表不能测量L1两端的电压，故D不符合题意。
故选B。
7. 如图甲所示是“探究某物质熔化特点”的实验装置，图乙是根据实验数据绘制的“温度—时间图像”。下列说法中不正确的是（ ）
A. 温度计的玻璃泡应被包围在被测物体内
B. 实验中此物质的熔化时间为15分钟
C. 第8分钟时该物质处于固液共存状态
D. 由熔化图像可知该物质是一种晶体
【答案】B
【解析】
【详解】A．根据温度计的使用规则：温度计的玻璃泡要全部插入固体中，不要碰到容器底或容器壁，故A正确，不符合题意；
B．由图像可知，冰从第5min开始熔化，到第15min熔化完成，冰熔化的时间为
15min-5min=10min
故B错误，符合题意；
C．第8分钟时冰已经开始熔化了，并处于固液共存态，故C正确，不符合题意；
D．由图像知道，该物质在熔化过程中继续吸热，温度不变，有固定的熔点，符合晶体的熔化特点，所以该物质是晶体，故D正确，不符合题意。
故选B。
8. 感应发光冰块是食品级PS材料及电子元件组成的产品，外形仿如真实冰块一般，具有入水即亮的特点。其内部的主要电子元件有：液体感应器、纽扣电池和LED灯泡。当液体感应器接触到水后冰块内的LED灯泡就会发光，其中的液体感应器相当于电路中的（ ）
A. 电源B. 用电器C. 开关D. 导线
【答案】C
【解析】
【详解】根据基本电路各部分的作用可知：液体感应器起到控制电路的作用，在电路中相当于开关，故ABD不符合题意，C符合题意。
故选C。
9. 如图所示电路，当开关S闭合后，、均能发光。过了一会儿，其中一灯突然熄灭，而另外一个灯更亮，电流表有示数、电压表无示数，则可能发生的故障是（ ）
A. 短路B. 开路
C. 短路D. 开路
【答案】C
【解析】
【详解】由图可知，灯L1和灯L2串联，电压表测灯L2两端电压。一盏电灯突然熄灭，另一盏电灯更亮，电流表有示数，说明有电流通过另一盏电灯，所以电路出现了短路，不是开路。电压表无示数，说明是与电压表并联的L2短路了，若是L1短路，电压表和电流表均有示数。故ABD不符合题意，C符合题意。
10. 牛奶可以补充营养、咖啡可以提神醒脑，是两种常见的饮品。小明发现，同样的热咖啡在夏天冷却得较慢，在冬天冷却得较快。同学们通过对这一现象进行分析和讨论，提出了下面四个科学问题，其中最有探究价值且易于探究的是（ ）
A. 咖啡冷却的快慢跟季节的不同有什么关系
B. 为什么液体在冬天冷却的快、在夏天冷却的慢
C. 咖啡冷却的快慢跟它和环境间的温度差有什么关系
D. 液体冷却的快慢跟它和环境间的温度差有什么关系
【答案】D
【解析】
【详解】小明发现，同样的热咖啡在夏天冷却得较慢，在冬天冷却得较快。热咖啡的温度相同，冬天和夏天的气温不同，改变了热咖啡周围环境的温度差，影响了散热的快慢。咖啡是液体，要通过研究后得出具有普遍性的科学规律，据此可以提出的科学探究问题是：液体冷却的快慢跟它和环境间的温度差有什么关系。 故D符合题意，ABC不符合题意。
故选D
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的4个选项中，至少有两个选项符合题目的要求）
11. 下列有关生活中一些物理数据的判断，其中符合生活实际的是（ ）
A. 济南冬季供暖标准：室内温度不低于
B. 常见家用电冰箱的工作电流大约为
C. 对人体的安全电压是
D. 学生实验所用导线的电阻约为
【答案】AB
【解析】
【详解】A．正常情况下，人体温在约为37℃，较为舒适的房间温度约为25℃，所以室内温度不低于18℃，故A符合题意；
B．家用电冰箱的电流较小，正常工作时，电流约为1A，故B符合题意；
C．对人体安全的电压为不高于36V的电压，故C不符合题意；
D．由于一米长，横截面积为1mm2的铜丝的电阻约0.01Ω，所以学生实验所用导线的电阻约为0.005Ω，故D不符合题意。
故选AB。
12. 汽车是现代生活中最常见的一种交通工具，如图是某汽车发动机的能量流向图。下列说法正确的是（ ）
A. 燃料燃烧时将化学能转化为内能
B. 汽车所排出的尾气格外烫，主要是方向3的能量损失
C. 有时汽车会排出浓重的黑烟，主要是方向1的能量损失
D. 及时给汽车的各个部件添加润滑油，是为了减少方向2的能量损失
【答案】ABCD
【解析】
【详解】A．燃料燃烧时发生化学反应，同时释放出热量，所以是将化学能转化为内能，故A正确；
B．汽车所排出的尾气格外烫，说明汽车尾气带走大量的热量，所以主要是方向3的能量损失，故B正确；
C．汽车会排出浓重的黑烟，说明燃料没有完全燃烧，所以主要是方向1的能量损失，故C正确；
D．及时给汽车的各个部件添加润滑油，可以减少机械摩擦损失的能量，所以是为了减少方向2的能量损失，故D正确。
故选ABCD。
13. 在探究“物质的吸热性质”时，小明组装了如图所示的实验装置，则下列分析中正确的是（ ）
A. 小明需要称量相同质量的水和煤油
B. 小明需选用火焰大小相同的酒精灯来加热
C. 加热相同时间，水吸收的热量比煤油吸收的热量多
D. 升高相同温度，煤油吸收的热量更少
【答案】ABD
【解析】
【详解】AB．在探究“物质的吸热性质”时，根据控制变量法可知，应该使用相同的热源，即需选用火焰大小相同的酒精灯，为质量相同的不同物质加热相同的时间，通过比较温度升高的多少来判断物质的吸热能力，吸收相同的热量，温度升高的越多，说明吸热能力越差。故AB正确；
C．实验中采用了转换法，通过加热时间来反映物质吸收热量的多少，因为加热装置相同，因此加热时间相同，水和煤油吸收的热量相同，故C错误；
D．因水的比热容大于煤油的比热容，由可知，升高相同的温度时，水吸收的热量多，煤油吸收的热量少，故D正确。
故选ABD。
14. “淄博烧烤”凭借“小饼烤炉加蘸料，灵魂烧烤三件套”迅速出圈。下列说法正确的是（ ）
A. 在烤炉上给肉串加热是利用热传递的方式使其内能增大
B. 烤串过程中木炭未完全燃烧将导致木炭热值减小
C. 烤串时，肉串温度升高，其所含有的热量会增加
D. 同样条件下铁签比竹签摸起来更烫，原因之一是铁的导热性更好
【答案】AD
【解析】
【详解】A．肉串在烤炉上加热，肉串吸收热量，内能增大，利用热传递的方式使其内能增大，故A正确；
B．热值是燃料的一种特性，和燃料的种类和状态有关，与燃料燃烧是否充分无关，烤串过程中木炭未完全燃烧，木炭的热值不变，故B错误；
C．烤串时，肉串温度升高、内能增大，但热量是一个过程量，不能说所含有的热量增加，故C错误；
D．铁的导热能力比竹签的好，当手触摸放在烤炉上烤一段时间的铁签时，铁签的热很容易被传递出去，使手的温度升高，所以铁签摸起来感觉比竹签更烫，故D正确。
故选AD。
15. 关于教材中下列典型实验的说法，正确的是（ ）
A. 甲：试管内要选用颗粒或粉末状固体，这样有利于试管内的固体均匀受热
B. 乙：迅速下压时，活塞对装置内的气体做功，使其内能增加、温度升高，最终引燃硝化棉
C. 丙：实验中使用一节电池、并选用了“”的量程，可以避免电流过大而烧坏电流表
D. 丁：探究“电流与电阻的关系”时，更换定值电阻后，闭合开关，立即读取电流表的数值
【答案】ABC
【解析】
【详解】A．试管内要选用颗粒或粉末状固体，方便用玻璃棒搅拌，使试管内固体受热更均匀，故A符正确；
B．迅速下压活塞时，活塞对装置内的气体做功，将活塞的机械能转化为气体的内能，使气体内能增加、温度升高，最终引燃硝化棉，故B正确；
C．实验中使用一节电池，由于金属丝的电阻未知，所以为了避免电流过大而烧坏电流表，电流表应选用了“0~3A”的量程，故C正确；
D．探究“电流与电阻的关系”时，应控制定值电阻两端电压不变，所以更换定值电阻后，闭合开关，应先调节滑动变阻器，使定值电阻两端电压不变，再读取电流表的数值，故D错误。
故选ABC。
三、非选择题（本题共12小题：共60分）
16. 如图，是一种电学仪表的表盘，该仪表除了可以测量电流、电压之外，还可以测量的电学物理量的名称是______，该仪表自上而下共有5个不同量程，假设正在使用的是最上方的量程，则此时该仪表的测量结果应该记录为______。
【答案】 ①. 电阻 ②.
【解析】
【详解】[1]“”是电阻的单位，所以该仪表除了可以测量电流、电压之外，还可以测量的电学物理量是电阻。
[2]最上方的量程是电阻的量程，指针指在30和40之间，细分5小格，即分度值为，所以该仪表的测量结果应该记录为。
17. 2023年10月7日济南地铁6号线全线双层最长车站主体封顶，创下国内地铁线最快施工速度纪录。地铁的建造过程需要大型机械—盾构机，如图所示。盾构机在施工过程中，会产生大量的热，其内部的的水冷循环系统可以给盾构机及时降温，水冷循环系统是通过________的方式改变物体内能，用水来冷却主要是利用了水的________的特点。
【答案】 ①. 热传递 ②. 比热容大
【解析】
【详解】[1]改变物体内能的方式：做功和热传递。盾构机在施工过程中，会产生大量的热，水冷循环系统可以给盾构机及时降温，是通过热传递方式改变物体的内能。
[2]水的比热容较大，相同质量的水和其他物质比较，升高相同的温度，水吸收的热量较多，因此用水来冷却。
18. 2023年9月23日，杭州第19届亚运会开幕。在体育赛事中，当参赛选手紧急受伤时，医生会对着受伤部位喷射一种药液，这种药液是沸点只有的氯乙烷，在常温状态下能迅速________（填物态变化名称）变为气态，这个过程需要________（选填“吸收”或“放出”）大量的热，使受伤部位表层组织变冷，处于麻木状态，从而暂时缓解痛感。
【答案】 ①. 汽化 ②. 吸收
【解析】
【详解】[1][2]物质由液态变为气态叫汽化，汽化是吸热过程；这种药液是沸点只有13.1℃的氯乙烷，当液态的氯乙烷喷出遇到温度较高的皮肤时，液态的氯乙烷会迅速变为气态，这是汽化现象，汽化需要吸收大量的热量，从而使受伤部位表层组织变冷，处于麻木状态，而暂时失去痛感。
19. 如图甲所示，是体质检测中的“坐位体前屈测试仪”，其内部简化电路如图乙所示。测试中，被测试的同学向前推动测试仪的滑块（相当于向右移动滑动变阻器的滑片P），则此时电流表的示数将________，电压表的示数将________（两空均选填“变大”或“变小”）。
【答案】 ①. 变小 ②. 变大
【解析】
【详解】[1]由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，向前推动滑块相当于将电路中滑动变阻器的滑片向右移动，则滑动变阻器连入电路的阻值变大，电路中总电阻变大，由可知，电路中的电流变小，即电流表的示数变小。
[2]由于电路中的电流变小，由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以R1两端的电压变大，即电压表的示数变大。
20. 请在右侧方框中画出与左侧实物图相对应的电路图。
【答案】
【解析】
【详解】由实物图可知，电流从电源正极出发，经过电流表，之后分为两个支路，一条支路经过L2，一条支路经过L1，之后两条支路都经过开关，回到电源负极。两灯泡并联，电流表测干路电流，开关在干路，电路图如图所示：
21. 商场中的自动扶梯是靠其内部的电动机驱动运行的。为了安全起见，在扶梯的上、下口各设有一个“紧急停止按钮”（如图乙），电梯正常运行时它们都处于闭合状态；当出现突发状况时，只要按下其中任何一个按钮（相当于断开开关），电梯会立即停止运行，以避免重大事故的发生。请你在丙图的虚线框中尝试设计、画出能满足上述控制要求的电路图，其中电源的符号已经给出。
【答案】
【解析】
【详解】只要按下其中任何一个按钮（相当于断开开关），电梯会立即停止运行，说明这两个开关相互影响，是串联的；由于按钮要控制电梯，则开关与电梯的电动机串联。如图所示：
22. 在图示的电路中，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表A的示数为I=1.5A。
求：（1）R1两端的电压U1；
（2）通过R2的电流I2；
（3）R2的阻值。
【答案】（1）5V；（2）0.5A；（3）10Ω
【解析】
【详解】解：（1）根据电路图可知，电流表A1测电阻R1的电流，又电阻R1=5Ω，电流表A1的示数为I1=1A，由可得，R1两端的电压为
（2）根据电路图可知，R1和R2并联，电流表A测干路的电路，电流表A1测电阻R1所在支路的电流，由并联电路的电流规律可知，通过电阻R2的电流为
（3）由于R1和R2并联，根据并联电路的电压规律可得
则R2阻值为
答：（1）R1两端的电压U1为5V；
（2）通过R2的电流I2为0.5A；
（3）R2的阻值为10Ω。
23. 济南市现有垃圾焚烧发电厂共5座，据有关资料，济南全市日均产生生活垃圾近7000吨，将这7000吨垃圾完全燃烧后可产生约的热量，将产生的热量用于发电，日均发电量可达210万度，基本实现原生垃圾“零填埋”。求：
（1）生活垃圾的平均热值？
（2）若这些垃圾完全燃烧产生热量的被水吸收，则能使质量为的水温度升高多少？（；小数点后保留一位小数）
【答案】（1）；（2）
【解析】
【详解】解：（1）生活垃圾的质量为
由Q放=mq可得，生活垃圾的平均热值为
（2）将这些垃圾完全燃烧后产生热量的80%被水吸收，则由可得，水吸收的热量为
由可得，能使水升高的温度为
答：（1）生活垃圾的平均热值为；
（2）能使质量为的水温度升高。
24. 图甲为一盏可调亮度的台灯，图乙为其用于调光的电位器结构图，A、B、P是它的三个接线柱，其中P与金属滑片相连，其内部简化电路如图丙所示，当顺时针转动电灯旋钮时，滑片会在弧形电阻丝上顺时针滑动，即可调节灯泡的亮度。己知电源电压为，灯L的阻值为，滑动变阻器R的最大阻值为。（不考虑灯丝电阻随温度的变化）求：
（1）当灯最亮时，通过灯L的电流？
（2）当通过灯L的电流为时，滑动变阻器接入电路中的电阻？
【答案】（1）；（2）
【解析】
【详解】解：（1）当滑动变阻器阻值最小为0时，灯最亮，此时通过灯泡的电流
（2）因为滑动变阻器与灯泡串联，则通过滑动变阻器的电流
由得此时灯泡两端的电压
由串联电路电压规律得滑动变阻器两端电压
滑动变阻器接入电路中的电阻
答：（1）当灯最亮时，通过灯L的电流为；
（2）滑动变阻器接入电路的电阻为。
25. 小明在探究“水在沸腾前后温度变化的特点”时，装置如图甲所示。
（1）在安装器材时，应该先确定________（选填“铁杆A”或“铁圈B”）的位置；
（2）小明同学从水温升高到91℃时开始记录数据，以后每隔2min记录一次水的温度，实验数据如表所示，请根据数据在图丙的坐标系中描点画图做出水沸腾前后的温度变化图像________；
（3）由数据及图像可知，水在沸腾前后温度变化的特点是________________。
【答案】 ①. 铁圈B ②. ③. 见解析
【解析】
【详解】（1）[1]探究水沸腾实验中，安装实验器材的顺序是自下而上，即先确定铁圈B的位置，再继续确定铁杆A。
（2）[2]结合表格中的数据，在丙图中描点连线绘制出图像，如图所示：
（3）[3]由表格数据和图像可知，沸腾前，持续吸热，温度持续升高；沸腾后，持续吸热，温度保持不变。
26. 在学习了“伏安法”测电阻后，小明计划用如图甲所示的电路测量铅笔芯的电阻。
（1）请你在甲图中，用笔画线代替导线，帮其完成实物电路图的连接________；
（2）闭合开关前，小明应该将滑动变阻器的滑片移动到最________（选填“左”、“右”）端；
（3）小明首先将各个电路元件正确的接入电路，在把铅笔芯用鳄鱼夹接入电路时，一不小心把铅笔芯折断了，如果此时再闭合开关，电流表、电压表将会出现怎样的现象？电流表：________________；电压表：________________；
（4）小明选择了折断后的较短的那一段铅笔芯接入电路继续测量，在闭合开关后发现电流表出现了如图乙所示的现象，同桌小丽建议“电流表换用大量程”，除了这一方法，小明还可以尝试哪些调整的方法以完成对铅笔芯电阻的测量？（写出一条即可）________________。
【答案】 ①. ②. 右 ③. 电流表示数（几乎）为零 ④. 电压表示数接近电源电压（很大） ⑤. 见解析
【解析】
【详解】（1）[1]由图甲可知，电源电压为四节干电池串联，即6V，故电压表选用大量程并联在铅笔芯两端；滑动变阻器上下各选一个接线柱与开关串联在电路中，如下图所示：
（2）[2]为了保护电路，闭合开关前，小明应该将滑动变阻器的滑片移动到阻值最大处，即最右端。
（3）[3][4]在把铅笔芯用鳄鱼夹接入电路时，一不小心把铅笔芯折断了，此时电路断路，如果再闭合开关，电路中没有电流，电流表没有示数，而电压表与电源连通，测电源电压，因此电压表有示数。
（4）[5]小明选择了折断后的较短的那一段铅笔芯接入电路继续测量，在闭合开关后发现电流表出现了如图乙所示的现象，此时电流表指针偏转角度超过了电流表量程，说明电路中电流较大，电阻较小；为了完成对铅笔芯电阻的测量，除了电流表换用大量程外，还可以降低电源电压。
27. 为探究并联电路电流的规律，小明设计了如图甲所示的电路图并选择了两个规格相同的灯泡进行实验；
（1）小明连好最后一根导线时，小灯泡就发光了，小明在操作中的不当之处是________________；
（2）在第二次测量时，电流表、的示数如图乙、图丙所示，请将数据填入下表中；
（3）实验结束后根据表中数据，小明得出以下两个结论；
结论一：并联电路中干路电流等于各支路电流之和；
结论二：各支路的电流是________的（选填“相等”“不相等”）；
（4）通过交流小明发现，只有几个小组得到和自己相同的“结论二”，而大部分小组并没有得到这一结论；你认为导致这种不同的主要原因是：________________。
【答案】 ①. 连接电路时没有断开开关 ②. 1 ③. 0.5 ④. 相等 ⑤. 小明组选择了规格相同的小灯泡进行实验
【解析】
【详解】（1）[1]在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，说明此时的电路是通路，由此可知，他在连接电路时操作不当之处是连接电路时没有断开开关。
（2）[2][3]由图甲可知，电流表A1在干路中测量干路电流，电流表A2在支路中测量支路电流，所以电流表A1的示数大于电流表A2的示数，所以电流表A1选用0~3A量程，电流表示数为1A，电流表A2选用0~0.6A量程，电流表示数为0.5A。
（3）[4]由表中B点的电流和C点的电流可知，支路中电流相等，所以可得结论各支路的电流是相等的。
（4）[5]若选择规格相同的灯泡实验，则通过的电流相等，不能寻找各支路电流不等的规律，所以实验中，得到各支路的电流相等的结论，是选择了两个相同规格的小灯泡造成的。时间/min
0
2
4
6
8
10
温度/℃
91
94
97
100
100
100
A点的电流
B点的电流
C点的电流
第一次测量
052
0.26
0.26
第二次测量
________
0.5
________
一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求）
1. 水是人类最为宝贵的资源，地球上可供人类使用的淡水不到总水量的1%，如果没有水，地球上将没有生命．地球上的水在不停地循环，同时发生着物态变化，下列说法正确的是（ ）
A. 自然界的水在不停地循环，总量也基本不变，因此不需要节约用水
B. 阳光晒暖了海洋，海水吸热蒸发成为水蒸气上升到空中
C. 水蒸气在寒冷的高空急剧降温凝固成小冰晶
D. 小冰晶在降落过程中遇到热气流会液化成雨滴
【答案】B
【解析】
【详解】A．自然界的水在不停地循环，总量也基本不变，但是淡水资源缺乏，因此我们应该节约用水，故A错误；
B．阳光晒暖了海洋，海水吸热蒸发成为水蒸气上升到空中，海水变为水蒸气是从液态变为气态，是汽化现象，故B正确；
C．水蒸气在寒冷的高空急剧降温凝华成小冰晶，水蒸气变成成小冰晶是从气态变为固态，是凝华现象，故C错误；
D．小冰晶在降落过程中遇到热气流会变成雨滴，小冰晶变成小雨滴是熔化的过程，故D错误。
故选B。
2. 下图所示是我国传统的“走马灯”。点燃底部蜡烛，在热空气的驱动下，扇叶转动起来，该过程中能量的转化情况与汽油机的哪一冲程相似（ ）
B.
C. D.
【答案】D
【解析】
【详解】点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动扇叶转动，运动的热空气对外做功，将内能转化为机械能。
A．两气门关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故A不符合题意；
B．进气门打开，活塞向下运动，是吸气冲程，不存在能量的转化，故B不符合题意；
C．排气门打开，活塞向上运动，是排气冲程，不存在能量的转化，故C不符合题意；
D．两气门关闭，火花塞点火，活塞向下运动，是做功冲程，将内能转化为机械能，故D符合题意。
故选D。
3. 图甲所示是我们家庭中常用的一款空气净化器，其工作过程如图乙所示：脏空气进入净化器时，钨丝对灰尘放电使其带上负电，当带电灰尘流到带电格栅板时会被吸附。关于空气净化器的下列说法中正确的是（ ）
A. 灰尘因失去电子而带上负电
B. 带电格栅板上应该带有负电
C. 带电格栅板吸引灰尘的原理是异种电荷相互吸引
D. 带电格栅板吸引灰尘的原理是带电体可以吸引轻小物体
【答案】C
【解析】
【详解】A．钨丝对灰尘放电使其带上负电，因此灰尘因得到电子而带上负电，故A错误；
B．因灰尘带负电，当带电灰尘流到带电格栅板时会被吸附，根据同种电荷相互排斥、异种电荷相互吸引可知，带电格栅板上应该带有正电，故B错误；
CD．带电格栅板吸引灰尘是利用异种电荷相互吸引的原理，并非是带电体可以吸引轻小物体，故C正确，D错误。
故选C。
4. 有人做了如图所示小实验，取三个质量和底面积都相同的金属块A、B、C（如图甲），将它们放在沸水中煮较长的时间（如图乙），然后用夹子将它们取出并迅速放在同一冰块上（如图丙），随着冰块的迅速熔化、三个金属块逐渐下陷，等到三个金属块最终均不再下陷时，可以看到它们所下陷的深度不同（如图丁），则金属块A、B、C中，比热容最大的是（ ）
A. 金属块AB. 金属块B
C. 金属块CD. 条件不足，无法判断
【答案】A
【解析】
【详解】把质量和底面积相同的金属块A、B和C放到沸水中煮足够长的时间，使它们的温度与沸水的温度相同，即具有相同的初温；等到三个金属块最终均不再下陷时，三个金属块的末温也相同；则三个金属块的质量、降低的温度相同，由图可知，A金属块熔化的冰最多，则A金属块传递给冰的热量最多，则A金属块放出的热量最多，由可知，A金属块的比热容最大，故A符合题意，BCD不符合题意。
故选A。
5. 如图所示，是某款自动体重测试仪的工作原理图，是一个滑动变阻器，滑动变阻器的滑片P和滑杆连接，当测量者站在体重测试台上测量体重时，体重测试台下移，滑杆带动滑动变阻器的滑片P向上移动；当未测量时，在弹簧的牵引下体重测试台上移，滑杆带动滑动变阻器的滑片P向下移动到绝缘体部分。有关该测试仪说法正确的是（ ）
A. 体重示数计是由电流表改装成的，当没有测体重时，绝缘体使电路断开
B. 体重示数计是由电压表改装成的，当没有测体重时，绝缘体使电路接通
C. 体重示数计是由电流表改装成的，当没有测体重时，绝缘体使电路接通
D. 体重示数计是由电压表改装成的，当没有测体重时，绝缘体使电路断开
【答案】A
【解析】
【详解】由电路图可知，体重示数计串联在电路中，所以是由电流表改装而成的；当没有测体重时，滑片滑到绝缘体处，由于绝缘体不容易导电，所以绝缘体使电路断开，故A正确，BCD错误。
故选A。
6. 下列电路图中，灯和的规格不同。闭合开关后，能测出通过灯的电流或灯两端电压的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．由电路图可知，两灯泡并联，电流表与灯泡L2在一条支路中，所以电流表测量L2的电流，故A不符合题意；
B．由电路图可知，两灯泡并联，电流表与灯泡L1在一条支路中，所以电流表测量L1的电流，故B符合题意；
C．由电路图可知，两灯泡串联，电压表与灯泡L2并联，所以电压表测量L2两端的电压，故C不符合题意；
D．由电路图可知，两灯泡串联，电压表与灯泡L1并联，电压表的正负接线柱接反，所以电压表不能测量L1两端的电压，故D不符合题意。
故选B。
7. 如图甲所示是“探究某物质熔化特点”的实验装置，图乙是根据实验数据绘制的“温度—时间图像”。下列说法中不正确的是（ ）
A. 温度计的玻璃泡应被包围在被测物体内
B. 实验中此物质的熔化时间为15分钟
C. 第8分钟时该物质处于固液共存状态
D. 由熔化图像可知该物质是一种晶体
【答案】B
【解析】
【详解】A．根据温度计的使用规则：温度计的玻璃泡要全部插入固体中，不要碰到容器底或容器壁，故A正确，不符合题意；
B．由图像可知，冰从第5min开始熔化，到第15min熔化完成，冰熔化的时间为
15min-5min=10min
故B错误，符合题意；
C．第8分钟时冰已经开始熔化了，并处于固液共存态，故C正确，不符合题意；
D．由图像知道，该物质在熔化过程中继续吸热，温度不变，有固定的熔点，符合晶体的熔化特点，所以该物质是晶体，故D正确，不符合题意。
故选B。
8. 感应发光冰块是食品级PS材料及电子元件组成的产品，外形仿如真实冰块一般，具有入水即亮的特点。其内部的主要电子元件有：液体感应器、纽扣电池和LED灯泡。当液体感应器接触到水后冰块内的LED灯泡就会发光，其中的液体感应器相当于电路中的（ ）
A. 电源B. 用电器C. 开关D. 导线
【答案】C
【解析】
【详解】根据基本电路各部分的作用可知：液体感应器起到控制电路的作用，在电路中相当于开关，故ABD不符合题意，C符合题意。
故选C。
9. 如图所示电路，当开关S闭合后，、均能发光。过了一会儿，其中一灯突然熄灭，而另外一个灯更亮，电流表有示数、电压表无示数，则可能发生的故障是（ ）
A. 短路B. 开路
C. 短路D. 开路
【答案】C
【解析】
【详解】由图可知，灯L1和灯L2串联，电压表测灯L2两端电压。一盏电灯突然熄灭，另一盏电灯更亮，电流表有示数，说明有电流通过另一盏电灯，所以电路出现了短路，不是开路。电压表无示数，说明是与电压表并联的L2短路了，若是L1短路，电压表和电流表均有示数。故ABD不符合题意，C符合题意。
10. 牛奶可以补充营养、咖啡可以提神醒脑，是两种常见的饮品。小明发现，同样的热咖啡在夏天冷却得较慢，在冬天冷却得较快。同学们通过对这一现象进行分析和讨论，提出了下面四个科学问题，其中最有探究价值且易于探究的是（ ）
A. 咖啡冷却的快慢跟季节的不同有什么关系
B. 为什么液体在冬天冷却的快、在夏天冷却的慢
C. 咖啡冷却的快慢跟它和环境间的温度差有什么关系
D. 液体冷却的快慢跟它和环境间的温度差有什么关系
【答案】D
【解析】
【详解】小明发现，同样的热咖啡在夏天冷却得较慢，在冬天冷却得较快。热咖啡的温度相同，冬天和夏天的气温不同，改变了热咖啡周围环境的温度差，影响了散热的快慢。咖啡是液体，要通过研究后得出具有普遍性的科学规律，据此可以提出的科学探究问题是：液体冷却的快慢跟它和环境间的温度差有什么关系。 故D符合题意，ABC不符合题意。
故选D
二、多项选择题（本大题共5小题，每小题4分，共20分。每小题给出的4个选项中，至少有两个选项符合题目的要求）
11. 下列有关生活中一些物理数据的判断，其中符合生活实际的是（ ）
A. 济南冬季供暖标准：室内温度不低于
B. 常见家用电冰箱的工作电流大约为
C. 对人体的安全电压是
D. 学生实验所用导线的电阻约为
【答案】AB
【解析】
【详解】A．正常情况下，人体温在约为37℃，较为舒适的房间温度约为25℃，所以室内温度不低于18℃，故A符合题意；
B．家用电冰箱的电流较小，正常工作时，电流约为1A，故B符合题意；
C．对人体安全的电压为不高于36V的电压，故C不符合题意；
D．由于一米长，横截面积为1mm2的铜丝的电阻约0.01Ω，所以学生实验所用导线的电阻约为0.005Ω，故D不符合题意。
故选AB。
12. 汽车是现代生活中最常见的一种交通工具，如图是某汽车发动机的能量流向图。下列说法正确的是（ ）
A. 燃料燃烧时将化学能转化为内能
B. 汽车所排出的尾气格外烫，主要是方向3的能量损失
C. 有时汽车会排出浓重的黑烟，主要是方向1的能量损失
D. 及时给汽车的各个部件添加润滑油，是为了减少方向2的能量损失
【答案】ABCD
【解析】
【详解】A．燃料燃烧时发生化学反应，同时释放出热量，所以是将化学能转化为内能，故A正确；
B．汽车所排出的尾气格外烫，说明汽车尾气带走大量的热量，所以主要是方向3的能量损失，故B正确；
C．汽车会排出浓重的黑烟，说明燃料没有完全燃烧，所以主要是方向1的能量损失，故C正确；
D．及时给汽车的各个部件添加润滑油，可以减少机械摩擦损失的能量，所以是为了减少方向2的能量损失，故D正确。
故选ABCD。
13. 在探究“物质的吸热性质”时，小明组装了如图所示的实验装置，则下列分析中正确的是（ ）
A. 小明需要称量相同质量的水和煤油
B. 小明需选用火焰大小相同的酒精灯来加热
C. 加热相同时间，水吸收的热量比煤油吸收的热量多
D. 升高相同温度，煤油吸收的热量更少
【答案】ABD
【解析】
【详解】AB．在探究“物质的吸热性质”时，根据控制变量法可知，应该使用相同的热源，即需选用火焰大小相同的酒精灯，为质量相同的不同物质加热相同的时间，通过比较温度升高的多少来判断物质的吸热能力，吸收相同的热量，温度升高的越多，说明吸热能力越差。故AB正确；
C．实验中采用了转换法，通过加热时间来反映物质吸收热量的多少，因为加热装置相同，因此加热时间相同，水和煤油吸收的热量相同，故C错误；
D．因水的比热容大于煤油的比热容，由可知，升高相同的温度时，水吸收的热量多，煤油吸收的热量少，故D正确。
故选ABD。
14. “淄博烧烤”凭借“小饼烤炉加蘸料，灵魂烧烤三件套”迅速出圈。下列说法正确的是（ ）
A. 在烤炉上给肉串加热是利用热传递的方式使其内能增大
B. 烤串过程中木炭未完全燃烧将导致木炭热值减小
C. 烤串时，肉串温度升高，其所含有的热量会增加
D. 同样条件下铁签比竹签摸起来更烫，原因之一是铁的导热性更好
【答案】AD
【解析】
【详解】A．肉串在烤炉上加热，肉串吸收热量，内能增大，利用热传递的方式使其内能增大，故A正确；
B．热值是燃料的一种特性，和燃料的种类和状态有关，与燃料燃烧是否充分无关，烤串过程中木炭未完全燃烧，木炭的热值不变，故B错误；
C．烤串时，肉串温度升高、内能增大，但热量是一个过程量，不能说所含有的热量增加，故C错误；
D．铁的导热能力比竹签的好，当手触摸放在烤炉上烤一段时间的铁签时，铁签的热很容易被传递出去，使手的温度升高，所以铁签摸起来感觉比竹签更烫，故D正确。
故选AD。
15. 关于教材中下列典型实验的说法，正确的是（ ）
A. 甲：试管内要选用颗粒或粉末状固体，这样有利于试管内的固体均匀受热
B. 乙：迅速下压时，活塞对装置内的气体做功，使其内能增加、温度升高，最终引燃硝化棉
C. 丙：实验中使用一节电池、并选用了“”的量程，可以避免电流过大而烧坏电流表
D. 丁：探究“电流与电阻的关系”时，更换定值电阻后，闭合开关，立即读取电流表的数值
【答案】ABC
【解析】
【详解】A．试管内要选用颗粒或粉末状固体，方便用玻璃棒搅拌，使试管内固体受热更均匀，故A符正确；
B．迅速下压活塞时，活塞对装置内的气体做功，将活塞的机械能转化为气体的内能，使气体内能增加、温度升高，最终引燃硝化棉，故B正确；
C．实验中使用一节电池，由于金属丝的电阻未知，所以为了避免电流过大而烧坏电流表，电流表应选用了“0~3A”的量程，故C正确；
D．探究“电流与电阻的关系”时，应控制定值电阻两端电压不变，所以更换定值电阻后，闭合开关，应先调节滑动变阻器，使定值电阻两端电压不变，再读取电流表的数值，故D错误。
故选ABC。
三、非选择题（本题共12小题：共60分）
16. 如图，是一种电学仪表的表盘，该仪表除了可以测量电流、电压之外，还可以测量的电学物理量的名称是______，该仪表自上而下共有5个不同量程，假设正在使用的是最上方的量程，则此时该仪表的测量结果应该记录为______。
【答案】 ①. 电阻 ②.
【解析】
【详解】[1]“”是电阻的单位，所以该仪表除了可以测量电流、电压之外，还可以测量的电学物理量是电阻。
[2]最上方的量程是电阻的量程，指针指在30和40之间，细分5小格，即分度值为，所以该仪表的测量结果应该记录为。
17. 2023年10月7日济南地铁6号线全线双层最长车站主体封顶，创下国内地铁线最快施工速度纪录。地铁的建造过程需要大型机械—盾构机，如图所示。盾构机在施工过程中，会产生大量的热，其内部的的水冷循环系统可以给盾构机及时降温，水冷循环系统是通过________的方式改变物体内能，用水来冷却主要是利用了水的________的特点。
【答案】 ①. 热传递 ②. 比热容大
【解析】
【详解】[1]改变物体内能的方式：做功和热传递。盾构机在施工过程中，会产生大量的热，水冷循环系统可以给盾构机及时降温，是通过热传递方式改变物体的内能。
[2]水的比热容较大，相同质量的水和其他物质比较，升高相同的温度，水吸收的热量较多，因此用水来冷却。
18. 2023年9月23日，杭州第19届亚运会开幕。在体育赛事中，当参赛选手紧急受伤时，医生会对着受伤部位喷射一种药液，这种药液是沸点只有的氯乙烷，在常温状态下能迅速________（填物态变化名称）变为气态，这个过程需要________（选填“吸收”或“放出”）大量的热，使受伤部位表层组织变冷，处于麻木状态，从而暂时缓解痛感。
【答案】 ①. 汽化 ②. 吸收
【解析】
【详解】[1][2]物质由液态变为气态叫汽化，汽化是吸热过程；这种药液是沸点只有13.1℃的氯乙烷，当液态的氯乙烷喷出遇到温度较高的皮肤时，液态的氯乙烷会迅速变为气态，这是汽化现象，汽化需要吸收大量的热量，从而使受伤部位表层组织变冷，处于麻木状态，而暂时失去痛感。
19. 如图甲所示，是体质检测中的“坐位体前屈测试仪”，其内部简化电路如图乙所示。测试中，被测试的同学向前推动测试仪的滑块（相当于向右移动滑动变阻器的滑片P），则此时电流表的示数将________，电压表的示数将________（两空均选填“变大”或“变小”）。
【答案】 ①. 变小 ②. 变大
【解析】
【详解】[1]由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，向前推动滑块相当于将电路中滑动变阻器的滑片向右移动，则滑动变阻器连入电路的阻值变大，电路中总电阻变大，由可知，电路中的电流变小，即电流表的示数变小。
[2]由于电路中的电流变小，由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以R1两端的电压变大，即电压表的示数变大。
20. 请在右侧方框中画出与左侧实物图相对应的电路图。
【答案】
【解析】
【详解】由实物图可知，电流从电源正极出发，经过电流表，之后分为两个支路，一条支路经过L2，一条支路经过L1，之后两条支路都经过开关，回到电源负极。两灯泡并联，电流表测干路电流，开关在干路，电路图如图所示：
21. 商场中的自动扶梯是靠其内部的电动机驱动运行的。为了安全起见，在扶梯的上、下口各设有一个“紧急停止按钮”（如图乙），电梯正常运行时它们都处于闭合状态；当出现突发状况时，只要按下其中任何一个按钮（相当于断开开关），电梯会立即停止运行，以避免重大事故的发生。请你在丙图的虚线框中尝试设计、画出能满足上述控制要求的电路图，其中电源的符号已经给出。
【答案】
【解析】
【详解】只要按下其中任何一个按钮（相当于断开开关），电梯会立即停止运行，说明这两个开关相互影响，是串联的；由于按钮要控制电梯，则开关与电梯的电动机串联。如图所示：
22. 在图示的电路中，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表A的示数为I=1.5A。
求：（1）R1两端的电压U1；
（2）通过R2的电流I2；
（3）R2的阻值。
【答案】（1）5V；（2）0.5A；（3）10Ω
【解析】
【详解】解：（1）根据电路图可知，电流表A1测电阻R1的电流，又电阻R1=5Ω，电流表A1的示数为I1=1A，由可得，R1两端的电压为
（2）根据电路图可知，R1和R2并联，电流表A测干路的电路，电流表A1测电阻R1所在支路的电流，由并联电路的电流规律可知，通过电阻R2的电流为
（3）由于R1和R2并联，根据并联电路的电压规律可得
则R2阻值为
答：（1）R1两端的电压U1为5V；
（2）通过R2的电流I2为0.5A；
（3）R2的阻值为10Ω。
23. 济南市现有垃圾焚烧发电厂共5座，据有关资料，济南全市日均产生生活垃圾近7000吨，将这7000吨垃圾完全燃烧后可产生约的热量，将产生的热量用于发电，日均发电量可达210万度，基本实现原生垃圾“零填埋”。求：
（1）生活垃圾的平均热值？
（2）若这些垃圾完全燃烧产生热量的被水吸收，则能使质量为的水温度升高多少？（；小数点后保留一位小数）
【答案】（1）；（2）
【解析】
【详解】解：（1）生活垃圾的质量为
由Q放=mq可得，生活垃圾的平均热值为
（2）将这些垃圾完全燃烧后产生热量的80%被水吸收，则由可得，水吸收的热量为
由可得，能使水升高的温度为
答：（1）生活垃圾的平均热值为；
（2）能使质量为的水温度升高。
24. 图甲为一盏可调亮度的台灯，图乙为其用于调光的电位器结构图，A、B、P是它的三个接线柱，其中P与金属滑片相连，其内部简化电路如图丙所示，当顺时针转动电灯旋钮时，滑片会在弧形电阻丝上顺时针滑动，即可调节灯泡的亮度。己知电源电压为，灯L的阻值为，滑动变阻器R的最大阻值为。（不考虑灯丝电阻随温度的变化）求：
（1）当灯最亮时，通过灯L的电流？
（2）当通过灯L的电流为时，滑动变阻器接入电路中的电阻？
【答案】（1）；（2）
【解析】
【详解】解：（1）当滑动变阻器阻值最小为0时，灯最亮，此时通过灯泡的电流
（2）因为滑动变阻器与灯泡串联，则通过滑动变阻器的电流
由得此时灯泡两端的电压
由串联电路电压规律得滑动变阻器两端电压
滑动变阻器接入电路中的电阻
答：（1）当灯最亮时，通过灯L的电流为；
（2）滑动变阻器接入电路的电阻为。
25. 小明在探究“水在沸腾前后温度变化的特点”时，装置如图甲所示。
（1）在安装器材时，应该先确定________（选填“铁杆A”或“铁圈B”）的位置；
（2）小明同学从水温升高到91℃时开始记录数据，以后每隔2min记录一次水的温度，实验数据如表所示，请根据数据在图丙的坐标系中描点画图做出水沸腾前后的温度变化图像________；
（3）由数据及图像可知，水在沸腾前后温度变化的特点是________________。
【答案】 ①. 铁圈B ②. ③. 见解析
【解析】
【详解】（1）[1]探究水沸腾实验中，安装实验器材的顺序是自下而上，即先确定铁圈B的位置，再继续确定铁杆A。
（2）[2]结合表格中的数据，在丙图中描点连线绘制出图像，如图所示：
（3）[3]由表格数据和图像可知，沸腾前，持续吸热，温度持续升高；沸腾后，持续吸热，温度保持不变。
26. 在学习了“伏安法”测电阻后，小明计划用如图甲所示的电路测量铅笔芯的电阻。
（1）请你在甲图中，用笔画线代替导线，帮其完成实物电路图的连接________；
（2）闭合开关前，小明应该将滑动变阻器的滑片移动到最________（选填“左”、“右”）端；
（3）小明首先将各个电路元件正确的接入电路，在把铅笔芯用鳄鱼夹接入电路时，一不小心把铅笔芯折断了，如果此时再闭合开关，电流表、电压表将会出现怎样的现象？电流表：________________；电压表：________________；
（4）小明选择了折断后的较短的那一段铅笔芯接入电路继续测量，在闭合开关后发现电流表出现了如图乙所示的现象，同桌小丽建议“电流表换用大量程”，除了这一方法，小明还可以尝试哪些调整的方法以完成对铅笔芯电阻的测量？（写出一条即可）________________。
【答案】 ①. ②. 右 ③. 电流表示数（几乎）为零 ④. 电压表示数接近电源电压（很大） ⑤. 见解析
【解析】
【详解】（1）[1]由图甲可知，电源电压为四节干电池串联，即6V，故电压表选用大量程并联在铅笔芯两端；滑动变阻器上下各选一个接线柱与开关串联在电路中，如下图所示：
（2）[2]为了保护电路，闭合开关前，小明应该将滑动变阻器的滑片移动到阻值最大处，即最右端。
（3）[3][4]在把铅笔芯用鳄鱼夹接入电路时，一不小心把铅笔芯折断了，此时电路断路，如果再闭合开关，电路中没有电流，电流表没有示数，而电压表与电源连通，测电源电压，因此电压表有示数。
（4）[5]小明选择了折断后的较短的那一段铅笔芯接入电路继续测量，在闭合开关后发现电流表出现了如图乙所示的现象，此时电流表指针偏转角度超过了电流表量程，说明电路中电流较大，电阻较小；为了完成对铅笔芯电阻的测量，除了电流表换用大量程外，还可以降低电源电压。
27. 为探究并联电路电流的规律，小明设计了如图甲所示的电路图并选择了两个规格相同的灯泡进行实验；
（1）小明连好最后一根导线时，小灯泡就发光了，小明在操作中的不当之处是________________；
（2）在第二次测量时，电流表、的示数如图乙、图丙所示，请将数据填入下表中；
（3）实验结束后根据表中数据，小明得出以下两个结论；
结论一：并联电路中干路电流等于各支路电流之和；
结论二：各支路的电流是________的（选填“相等”“不相等”）；
（4）通过交流小明发现，只有几个小组得到和自己相同的“结论二”，而大部分小组并没有得到这一结论；你认为导致这种不同的主要原因是：________________。
【答案】 ①. 连接电路时没有断开开关 ②. 1 ③. 0.5 ④. 相等 ⑤. 小明组选择了规格相同的小灯泡进行实验
【解析】
【详解】（1）[1]在连接电路时发现，刚接好最后一根导线，小灯泡就发光了，说明此时的电路是通路，由此可知，他在连接电路时操作不当之处是连接电路时没有断开开关。
（2）[2][3]由图甲可知，电流表A1在干路中测量干路电流，电流表A2在支路中测量支路电流，所以电流表A1的示数大于电流表A2的示数，所以电流表A1选用0~3A量程，电流表示数为1A，电流表A2选用0~0.6A量程，电流表示数为0.5A。
（3）[4]由表中B点的电流和C点的电流可知，支路中电流相等，所以可得结论各支路的电流是相等的。
（4）[5]若选择规格相同的灯泡实验，则通过的电流相等，不能寻找各支路电流不等的规律，所以实验中，得到各支路的电流相等的结论，是选择了两个相同规格的小灯泡造成的。时间/min
0
2
4
6
8
10
温度/℃
91
94
97
100
100
100
A点的电流
B点的电流
C点的电流
第一次测量
052
0.26
0.26
第二次测量
________
0.5
________
相关试卷
山东省济南市历城区2023-2024学年九年级上学期期末考试物理试题： 这是一份山东省济南市历城区2023-2024学年九年级上学期期末考试物理试题，共8页。
2023-2024学年山东省济南市历城区物理九年级第一学期期末质量检测模拟试题含答案： 这是一份2023-2024学年山东省济南市历城区物理九年级第一学期期末质量检测模拟试题含答案，共14页。
山东省济南市历城区2023-2024学年八上物理期末调研试题含答案： 这是一份山东省济南市历城区2023-2024学年八上物理期末调研试题含答案，共11页。试卷主要包含了下列有关声学知识说法正确的是，中国文化，源远流长等内容，欢迎下载使用。
