物理人教版 (2019)1 交变电流单元测试达标测试

这是一份物理人教版 (2019)1 交变电流单元测试达标测试，共8页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

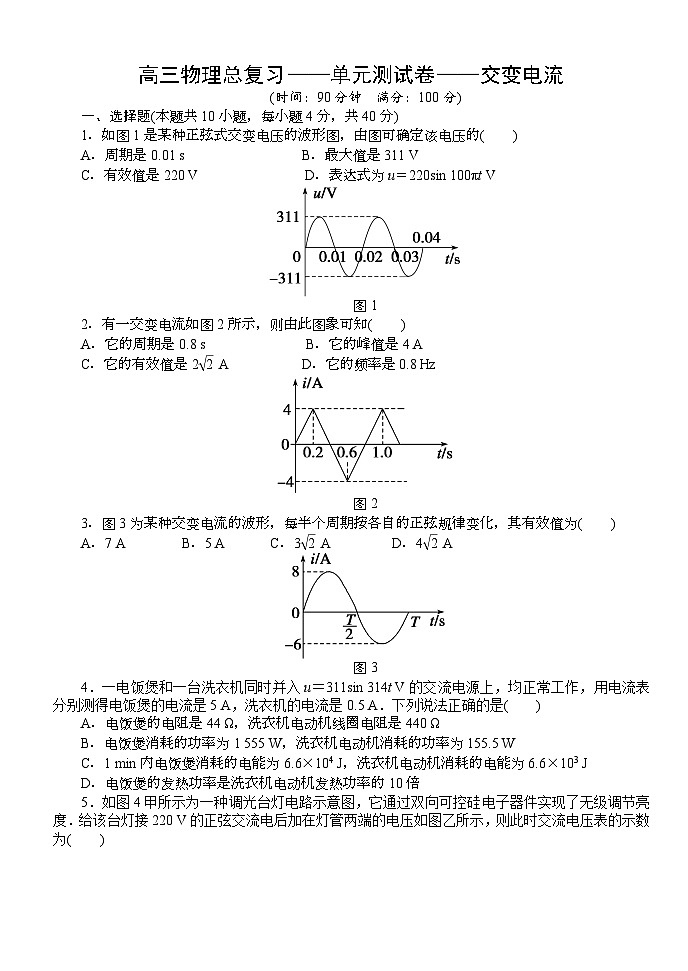

一、选择题(本题共10小题，每小题4分，共40分)
1．如图1是某种正弦式交变电压的波形图，由图可确定该电压的( )
A．周期是0.01 s B．最大值是311 V
C．有效值是220 V D．表达式为u＝220sin 100πt V
图1
2．有一交变电流如图2所示，则由此图象可知( )
A．它的周期是0.8 s B．它的峰值是4 A
C．它的有效值是2eq \r(2) A D．它的频率是0.8 Hz
图2
3．图3为某种交变电流的波形，每半个周期按各自的正弦规律变化，其有效值为( )
A．7 A B．5 A C．3eq \r(2) A D．4eq \r(2) A
图3
4．一电饭煲和一台洗衣机同时并入u＝311sin 314t V的交流电源上，均正常工作，用电流表分别测得电饭煲的电流是5 A，洗衣机的电流是0.5 A．下列说法正确的是( )
A．电饭煲的电阻是44 Ω，洗衣机电动机线圈电阻是440 Ω
B．电饭煲消耗的功率为1 555 W，洗衣机电动机消耗的功率为155.5 W
C．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 J
D．电饭煲的发热功率是洗衣机电动机发热功率的10倍

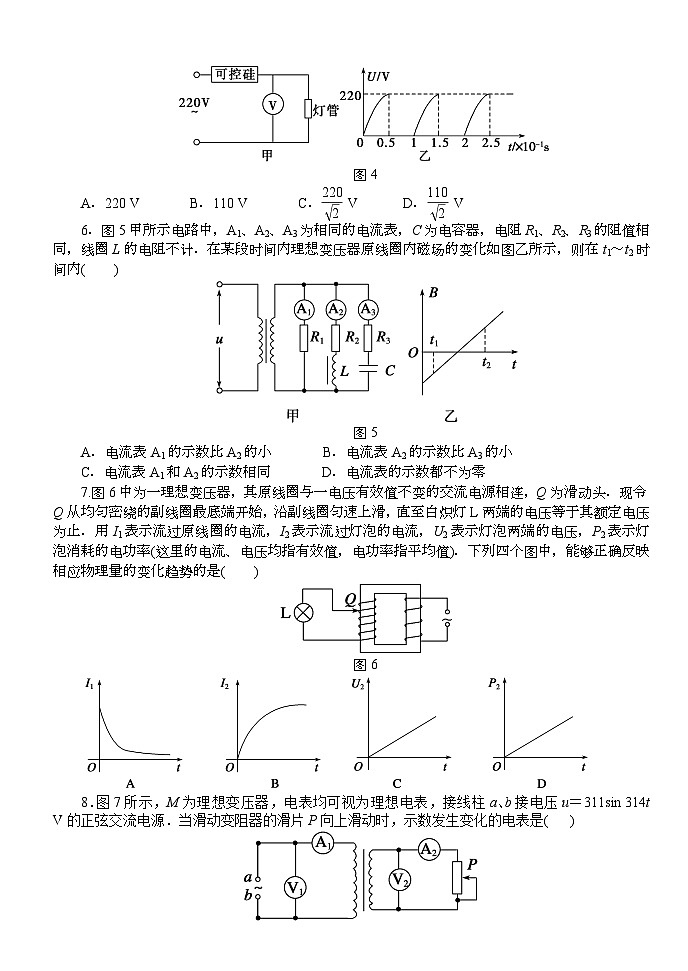

5．如图4甲所示为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了无级调节亮度．给该台灯接220 V的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为( )
图4
A．220 V B．110 V C．eq \f(220,\r(2)) V D．eq \f(110,\r(2)) V
6．图5甲所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计．在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t1～t2时间内( )
图5
A．电流表A1的示数比A2的小 B．电流表A2的示数比A3的小
C．电流表A1和A2的示数相同 D．电流表的示数都不为零
7.图6中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连，Q为滑动头．现令Q从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L两端的电压等于其额定电压为止．用I1表示流过原线圈的电流，I2表示流过灯泡的电流，U2表示灯泡两端的电压，P2表示灯泡消耗的电功率(这里的电流、电压均指有效值，电功率指平均值)．下列四个图中，能够正确反映相应物理量的变化趋势的是( )
图6
8．图7所示，M为理想变压器，电表均可视为理想电表，接线柱a、b接电压u＝311sin 314t V的正弦交流电源．当滑动变阻器的滑片P向上滑动时，示数发生变化的电表是( )
图7
A．A1、A2 B．A2、V2 C．A1、A2、V2 D．A1、A2、V1、V2

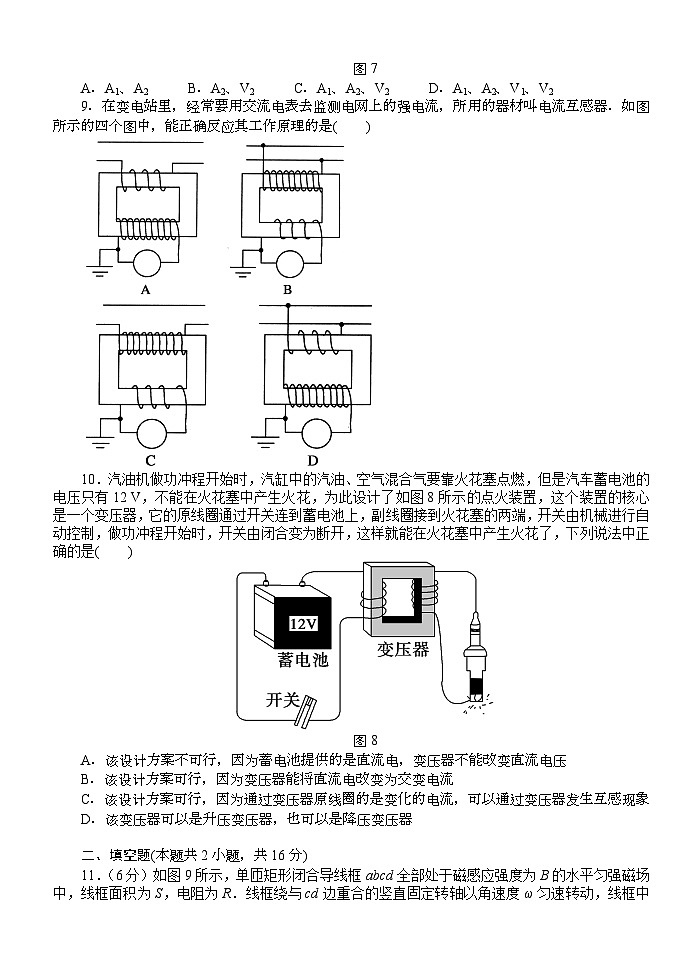

9．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器．如图所示的四个图中，能正确反应其工作原理的是( )

10．汽油机做功冲程开始时，汽缸中的汽油、空气混合气要靠火花塞点燃，但是汽车蓄电池的电压只有12 V，不能在火花塞中产生火花，为此设计了如图8所示的点火装置，这个装置的核心是一个变压器，它的原线圈通过开关连到蓄电池上，副线圈接到火花塞的两端，开关由机械进行自动控制，做功冲程开始时，开关由闭合变为断开，这样就能在火花塞中产生火花了，下列说法中正确的是( )
图8
A．该设计方案不可行，因为蓄电池提供的是直流电，变压器不能改变直流电压
B．该设计方案可行，因为变压器能将直流电改变为交变电流
C．该设计方案可行，因为通过变压器原线圈的是变化的电流，可以通过变压器发生互感现象
D．该变压器可以是升压变压器，也可以是降压变压器
二、填空题(本题共2小题，共16分)
11．（6分）如图9所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R．线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I＝______．线框从中性面开始转过eq \f(π,2)的过程中，通过导线横截面的电荷量q=________．
图9
12．(10分)示波器面板如图11所示，图10中甲图为一信号源．
甲 乙 丙
图10 图11
(1)若要观测此信号源发出的正弦交流信号的波形(正弦交流信号的电流i随时间t做周期性变化的图象如图乙所示)，应将信号源的a端与示波器面板上的________接线柱相连，b端与________接线柱相连．
(2)若示波器所显示的输入波形如图丙所示，要将波形上移，应调节面板上的______旋钮；要使此波形横向展宽，应调节_______旋钮；要使屏上能够显示3个完整的波形，应调节_______旋钮．
三、计算题(本题共4小题，共44分)
13．(10分)如图12所示，一个小型旋转电枢式交流发电机，其矩形线圈的长度为l1，宽度为l2，共有n匝，总电阻为r，与线圈两端相接触的集流环上接有一个阻值为R的定值电阻，线圈以角速度ω在磁感应强度为B的匀强磁场中绕与磁场方向垂直的对称轴OO′匀速运动，沿转轴OO′方向看去，线圈转动沿逆时针方向，t=0时刻线圈平面与磁感线垂直．
图12
(1)表示出线圈经过图示位置时通过电阻R的感应电流的方向．
(2)写出线圈转动过程中感应电动势的瞬时值表达式．
(3)求线圈从t＝0位置开始到转过90°的过程中的平均电动势．
(4)求线圈从t=0位置开始到转过60°时的瞬时电流．
14．(8分)黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫色光能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．如图13所示是高压电网的工作电路．高压电网是利用变压器将有效值为220 V的交流电压变成高压，高压电网相邻两极间距离为0.5 cm，已知空气在常温常压下的击穿电压为6 220 V/cm，为防止空气被击穿而造成短路，变压器的原、副线圈匝数比不得超过多少？
图13
15．(12分)如图14所示，变压器原线圈输入电压为220 V，副线圈输出电压为36 V，两只灯泡的额定电压均为36 V，L1额定功率为12 W，L2额定功率为6 W．试求：
图14
(1)该变压器的原副线圈匝数比．
(2)两灯均工作时原线圈的电流以及只有L1工作时原线圈中的电流．
16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW，输出电压为500 V，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW，该村的用电电压是220 V．
图15
(1)输电电路如图15所示，求升压、降压变压器的原、副线圈的匝数比；
(2)如果该村某工厂用电功率为60 kW，则该村还可以装“220 V 40 W”的电灯多少盏？
答案
1．BC [本题考查正弦交变电流的基础知识，考查考生对正弦交流电基本知识及图象的掌握．由图象可知，该交变电压周期为0.02 s，最大值为311 V，瞬时值表达式为u＝311sin 100πt V，A、D项错误，B项正确；有效值为eq \f(311,\r(2)) V＝220 V，C项正确．]
2．AB [由图象可读得T＝0.8 s，f＝eq \f(1,T)＝1.25 Hz，故A对，D错；又可由图象读得Im＝4 A，故B对；因为电流并非正弦交流电，故其有效值I≠eq \f(Im,\r(2))＝2eq \r(2) A，C错．]
3．B [根据有效值的定义得
Q＝eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(8,\r(2))))2Req \f(T,2)＋eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(6,\r(2))))2Req \f(T,2)＝I2RT，
解得I＝5 A，故B正确．]
4．C
5．B [本题考查电压的有效值的计算．设电压的有效值为U，根据有效值定义有eq \f(\b\lc\(\rc\)(\a\vs4\al\c1(\f(220,\r(2))))2,R)·eq \f(T,2)＝eq \f(U2,R)T，解得B项正确．]
6．C [理想变压器原、副线圈的磁场变化情况相同，由图乙知原线圈的磁场均匀变化，据法拉第电磁感应定律E＝eq \f(nΔΦ,Δt)＝eq \f(nΔB,Δt)·S知副线圈中产生恒定电流，线圈对直流电无阻碍作用，直流电不能通过电容器，所以电流表A1、A2的示数相同，A3的示数为0，C选项符合题意．]
7．BC [滑动头向上匀速滑动，副线圈匝数均匀增加，与时间t成正比，由eq \f(U1,U2)＝eq \f(n1,n2)得：U2＝eq \f(n2U1,n1)，故U2与t也成正比，选项C正确；随着白炽灯变亮，其本身电阻也逐渐增大，灯泡的I－t图线斜率逐渐减小，B项正确；由于副线圈输出功率增大，原线圈的输入功率也增大，由P＝UI知，输入电流也要增大，故A错；灯泡消耗的功率P2＝eq \f(U\\al(2,2),R)，所以P2与U2不成正比，即P－t图象不满足正比例函数关系，故D错．]
8．A [由变压器特点，可知eq \f(U1,U2)＝eq \f(n1,n2)，只要n1、n2的比值不变，U1不变，那么U2也不变；由eq \f(I1,I2)＝eq \f(n2,n1)知：原线圈中电流因副线圈中电流的改变而改变，因滑动变阻器的电阻变化，A2的示数变化，所以A1的示数也会发生变化，故应选A.]
9．A [电流互感器串联在电路中，且连电流表的线圈电流小，由eq \f(I1,I2)＝eq \f(n2,n1)知：电流小的线圈匝数多，故A正确．]
10．C [变压器只能改变交变电流的原因是如果在原线圈上接恒定电压，则线圈的磁通量保持不变，从而不能产生感应电动势，副线圈中也就没有输出电压了．在本装置中，开关的闭合、断开，导致电流不断地变化，从而使得磁通量不断地变化，能够使变压器工作．]
11.eq \f(\r(2)BSω,2R) eq \f(BS,R)
解析 线框转动产生交变电流Emax＝BSω，Imax＝eq \f(Emax,R)＝BSω/R，有效值I＝eq \f(Imax,\r(2))＝eq \f(\r(2)BSω,2R)；线框转过eq \f(π,2)的过程中，ΔΦ＝BS，eq \x\t(E)＝eq \f(ΔΦ,Δt)，eq \x\t(I)＝eq \f(ΔΦ,R·Δt)，q＝eq \x\t(I)Δt＝eq \f(ΔΦ,R)＝eq \f(BS,R).
12．(1)Y输入 地 (2)竖直位移 X增益 扫描范围和扫描微调
解析 (1)观察外部输入信号，应把信号源接“Y输入”和“地”接线柱．(2)通过调节竖直位移旋钮(↑↓)可将波形上移，通过调节X增益旋钮可使波形横向展宽．通过调节扫描范围旋钮和扫描微调旋钮可使波形数改变．
13．(1)自下而上 (2)e＝nBl1l2ωsin ωt
(3)eq \f(2nBl1l2ω,π) (4)eq \f(\r(3)nBl1l2ω,2R＋r)
解析 (1)根据右手定则或楞次定律判断可知，线圈中的电流方向是badcb，故流过R的电流是自下而上．
(2)从中性面开始计时，感应电动势随时间按正弦规律变化，且最大感应电动势Em＝nBl1l2ω，所以感应电动势的瞬时值表达式为e＝nBl1l2ωsin ωt.
(3)eq \x\t(E)＝neq \f(ΔΦ,Δt)＝neq \f(Bl1l2,π/2ω)＝eq \f(2nBl1l2ω,π)
(4)线圈从t＝0开始转过60°时，瞬间电流为i＝eq \f(e,R＋r)＝eq \f(nBl1l2ωsin\f(π,3),R＋r)＝eq \f(\r(3)nBl1l2ω,2R＋r)
14.eq \f(1,10)
解析 电网两极间电场可看做匀强电场Um＝Emd，由题意，空气被击穿时Em＝6 220 V/cm，Um＝6 220×0.5 V＝3110 V
由理想变压器电压关系：eq \f(U1,U2)＝eq \f(n1,n2)
由峰值与有效值关系：Um＝eq \r(2)U2
由以上各式，得eq \f(n1,n2)＝eq \f(1,10)
所以原、副线圈匝数比不得超过1∶10.
15．(1)55∶9 (2)0.082 A 0.055 A
解析 (1)由变压比公式得
eq \f(U1,U2)＝eq \f(n1,n2)代入数据，得
eq \f(n1,n2)＝eq \f(220,36)＝eq \f(55,9)
(2)两灯均工作时，由能量守恒得
P1＋P2＝U1I1
I1＝eq \f(P1＋P2,U1)＝eq \f(12＋6,220) A
＝0.082 A
只有L1灯工作时，由能量守恒得
P1＝U1I1′
解得I1′＝eq \f(P1,U1)＝eq \f(12,220) A＝0.055 A
16．(1)1∶10 240∶11 (2)900盏
解析 (1)因为P损＝Ieq \\al(2,2)R线
所以I2＝ eq \r(\f(P损,R线))＝ eq \r(\f(4×103,10)) A＝20 A
I1＝eq \f(P,U1)＝eq \f(100×103,500) A＝200 A
则eq \f(n1,n2)＝eq \f(I2,I1)＝eq \f(20,200)＝eq \f(1,10)
U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V
则eq \f(n3,n4)＝eq \f(U3,U4)＝eq \f(4 800,220)＝eq \f(240,11)
(2)设还可装灯n盏，据降压变压器输入功率等于输出功率有P3＝P4
其中P4＝(n×40＋60×103) W
P4＝P3＝(100－4) kW＝96 kW
所以n＝900
