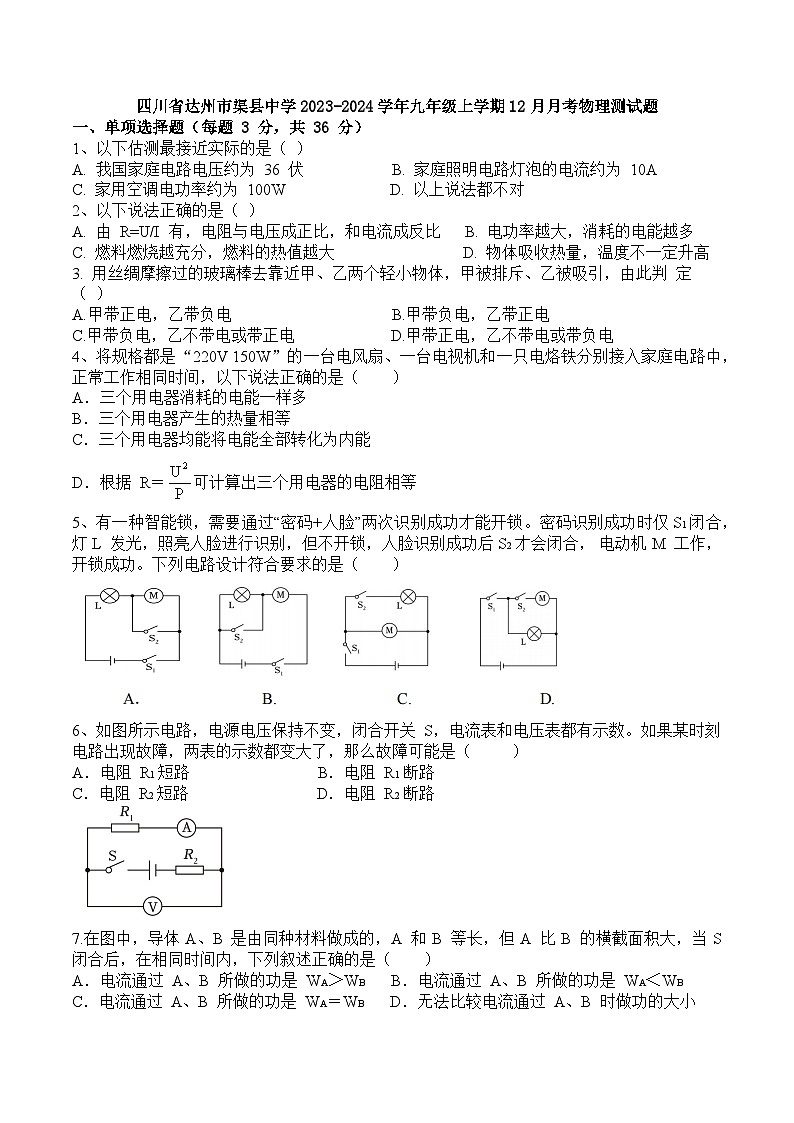

四川省渠县中学2023-2024学年九年级上学期12月月考物理试题

这是一份四川省渠县中学2023-2024学年九年级上学期12月月考物理试题，共8页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1、以下估测最接近实际的是（ ）
A. 我国家庭电路电压约为 36 伏 B. 家庭照明电路灯泡的电流约为 10A
C. 家用空调电功率约为 100W D. 以上说法都不对
2、以下说法正确的是（ ）
A. 由 R=U/I 有，电阻与电压成正比，和电流成反比 B. 电功率越大，消耗的电能越多
C. 燃料燃烧越充分，燃料的热值越大 D. 物体吸收热量，温度不一定升高
3. 用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，甲被排斥、乙被吸引，由此判 定（ ）
A.甲带正电，乙带负电 B.甲带负电，乙带正电
C.甲带负电，乙不带电或带正电 D.甲带正电，乙不带电或带负电
4、将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（ ）
A．三个用电器消耗的电能一样多
B．三个用电器产生的热量相等
C．三个用电器均能将电能全部转化为内能
D．根据 R＝可计算出三个用电器的电阻相等
5、有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯 L 发光，照亮人脸进行识别，但不开锁，人脸识别成功后 S2才会闭合， 电动机 M 工作，开锁成功。下列电路设计符合要求的是（ ）
6、如图所示电路，电源电压保持不变，闭合开关 S，电流表和电压表都有示数。如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ）
A．电阻 R1短路 B．电阻 R1断路
C．电阻 R2短路 D．电阻 R2断路
7.在图中，导体 A、B 是由同种材料做成的，A 和 B 等长，但 A 比 B 的横截面积大，当 S 闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过 A、B 所做的功是 WA＞WB B．电流通过 A、B 所做的功是 WA＜WB
C．电流通过 A、B 所做的功是 WA＝WB D．无法比较电流通过 A、B 时做功的大小

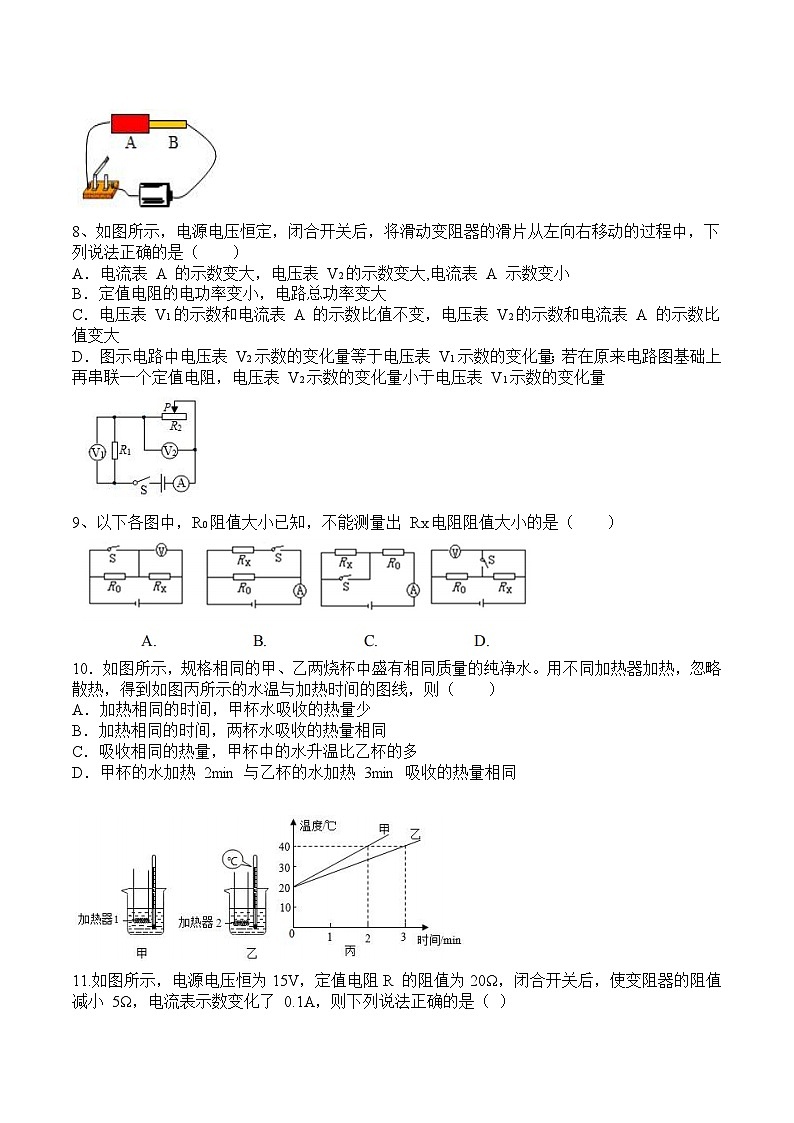

8、如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（ ）
A．电流表 A 的示数变大，电压表 V2的示数变大,电流表 A 示数变小
B．定值电阻的电功率变小，电路总功率变大
C．电压表 V1的示数和电流表 A 的示数比值不变，电压表 V2的示数和电流表 A 的示数比值变大
D．图示电路中电压表 V2示数的变化量等于电压表 V1示数的变化量；若在原来电路图基础上再串联一个定值电阻，电压表 V2示数的变化量小于电压表 V1示数的变化量
9、以下各图中，R0阻值大小已知，不能测量出 RX电阻阻值大小的是（ ）
10．如图所示，规格相同的甲、乙两烧杯中盛有相同质量的纯净水。用不同加热器加热，忽略散热，得到如图丙所示的水温与加热时间的图线，则（ ）
A．加热相同的时间，甲杯水吸收的热量少
B．加热相同的时间，两杯水吸收的热量相同
C．吸收相同的热量，甲杯中的水升温比乙杯的多
D．甲杯的水加热 2min 与乙杯的水加热 3min 吸收的热量相同
11.如图所示，电源电压恒为 15V，定值电阻 R 的阻值为 20Ω，闭合开关后，使变阻器的阻值减小 5Ω，电流表示数变化了 0.1A，则下列说法正确的是（ ）

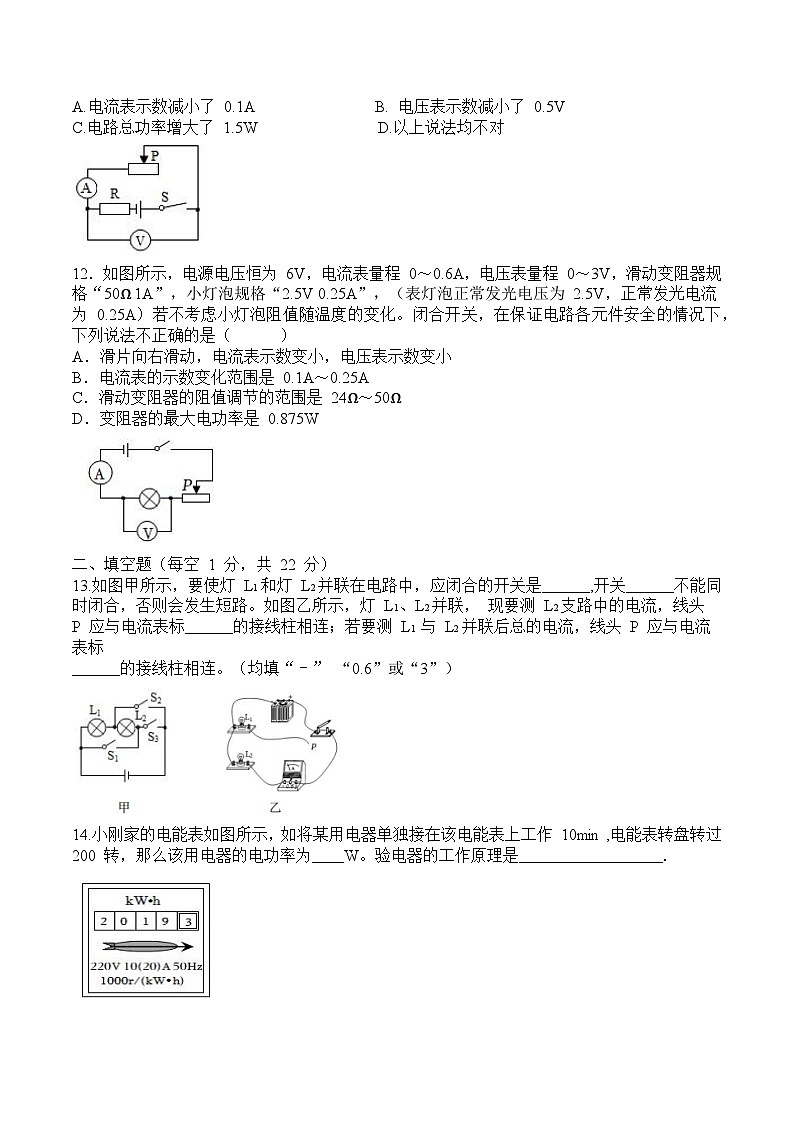

A.电流表示数减小了 0.1A B. 电压表示数减小了 0.5V
C.电路总功率增大了 1.5W D.以上说法均不对
12．如图所示，电源电压恒为 6V，电流表量程 0～0.6A，电压表量程 0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.25A”，（表灯泡正常发光电压为 2.5V，正常发光电流为 0.25A）若不考虑小灯泡阻值随温度的变化。闭合开关，在保证电路各元件安全的情况下，下列说法不正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变小
B．电流表的示数变化范围是 0.1A～0.25A
C．滑动变阻器的阻值调节的范围是 24Ω～50Ω
D．变阻器的最大电功率是 0.875W
二、填空题（每空 1 分，共 22 分）
13.如图甲所示，要使灯 L1和灯 L2并联在电路中，应闭合的开关是______,开关______不能同时闭合，否则会发生短路。如图乙所示，灯 L1、L2并联， 现要测 L2支路中的电流，线头 P 应与电流表标______的接线柱相连；若要测 L1 与 L2并联后总的电流，线头 P 应与电流表标
______的接线柱相连。（均填“﹣” “0.6”或“3”）
14.小刚家的电能表如图所示，如将某用电器单独接在该电能表上工作 10min ,电能表转盘转过 200 转，那么该用电器的电功率为____W。验电器的工作原理是__________________.
15.在探究水的沸腾实验中，用酒精灯对水进行加热，实验中完全燃烧了 1.68g 酒精， 则放出了___J 的热量；若这些热量被 150g、25℃的水吸收，则水升高的温度是___℃．[已知水的比热容为 4.2×10 3J/（kg•℃），酒精的热值为 3.0×10 7J/kg，环境为 1标准大气压]。汽油机的转速为 1200r/min,那么在 1s 内，汽油机有______个工作循环，对外做功_______次。
16.如图甲所示电源电压保持不变，闭合开关 S1，断开开关 S2，电流表示数为 0.2A， 同时闭合开关 S1、S2，电流表示数为 0.5A，此时 R1R2 的电功率分别为 P1、P2，则 P1:P2= ______；如图乙所示的电路中，三个电阻 R1R2R3的阻值分别为 1Ω、2Ω、3Ω， 开关闭合后，通过三个电阻的电流之比为_______ ，电流表 A1A2和 A3的内阻均可忽略， 它们的示数分别为 I1、I2和 I3，则 I1∶I2∶I3=________.
.
17.两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用电源电压最多为___V；家庭电路中的各个用电器连接方式是______联。
18.某电池铭牌标有 3.6V、容量 1500mA.h,这种电池一次充电最多可储存的电能为______kw.h
19.如图甲所示有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图乙 所示。闭合开关 S，这时电流表的示数为 0.4A，则电源电压_______V.若将 AB 并联 在另一个电源下，且干路电流为 0.9A，那么电源电压又为_____V
19.如图甲所示电路，电源电压恒定不变，R0为定值电阻、R 为电阻箱，调整电阻箱 R 的电阻值，电流表示数 I 的倒数与电阻箱阻值 R 的关系如图乙所示，则电源电压为____V， R0为_____Ω。
20.如图所示，加在 A、B 两点间的电压不变，在圆内接入相应的电表，当滑片向左滑动时，接电流表时，灯泡电流______；接电压表 时，灯泡电流 _____.(选填“变大”或“变小”或“不变”)
三、作图题（每题 3 分，共 6 分）
21.请在图中的虚线方框中填上电池及开关的符号，使电路中的电流方向如箭头所示且两灯泡都能发光。
22.如图甲所示，闭合开关后，电流表 A1、A2示数分别为 0.9A、0.4A。试根据图甲
将图乙中的实物用笔画线表示导线连接起来。
四、实验题（每空 1 分，共 13 分）
23.小致同学利用如图甲所示的电路，做“探究电流与电阻的关系”实验，电路中的电源电压恒为 4.5V，电流表的量程为 0～0.6A，电压表的量程为 0～3V。
（1）实验前，开关应处于状态。实验过程中，移动滑动变阻器的滑片时，眼睛应观察。 A.变阻器的滑片 B.电压表的示数 C.电流表的示数
（2）实验中小致多次改变定值电阻 R 的阻值，记下对应的电流表示数，得到如图乙所示的电流Ⅰ随电阻 R 变化的图象，由图象可知当导体两端的电压一定时，通过导体的电流与导体的电阻成______。其中将定值电阻由 5Ω变为 10Ω的过程中，为保证电压表示数不变，应将滑片向_____边移动。(选填“左”或“右”)
（3）小致在探究时，定值电阻 R 两端的电压保持为____V。
（4）小致同学又用另一组器材做实验，他错误连接的电路如图丙所示，电源电压保持不变。接入一个定值电阻 R1，闭合开关，把滑片 P 分别移到三个位置，并分别记下电流表示数 I 和电压表示数 U 的三组数据，因为粗心，记录时数据没有对应，如图丁中所示。则该电路中电源两端的电压为_____V.
24.在“探究产生电热的多少与什么因素有关”的实验时,小丽设计了如图 1 所示的电路,容器中盛有质量、初温均相等的煤油,
（1）实验中煤油吸热的多少是通过温度计示数的高低来反映的，用到的实验方法是_____。
（2）要想探究电热多少与电流的关系，应选择观察____容器内的温度计示数，此时____容器内温度计示数更高；要想探究电热多少与电阻的关系，应选择观察_____容器内的温度计示数，此时_____容器内温度计示数更高。
（3）甲容器中和乙容器中两个电阻产生的电热的比值为_____。
（4）小丽还想利用该装置探究“水和煤油的吸热能力”,采用了图 2 的实验装置。她将其中一烧瓶中的煤油换成等质量的水,还需要调整原电路满足______(选填“加热相同时间”或“电阻相等”)的条件。
五、计算题（第 1 题 6 分，第 2 题 7 分.共 13 分）
25.小黄家新购置了一台电热水壶，他查看了电热水壶说明书后，将电热水壶内部电路结构简化为如图所示的电路图，该热水壶有高低两档，电热丝 R1=220Ω，电热丝R2=220Ω.加热效率为84%，求：
（1）高温档的加热功率
（2）用低温档将 22kg 水从 20℃加热到 60℃需要的时间为多少 s?
26.如图，电源电压一定，已知灯泡铭牌标有“6V，1.2A”字样（铭牌上的电流电压
表示灯泡正常发光时需要的电流电压且灯电阻不受温度影响），R1＝10Ω．当 S、S1
闭合，且滑片 P 在 a 端时，灯正常发光；当 S、S2闭合，且 P 在滑动变阻器中点处时，
电流表示数为 0.2A。
（1）求灯泡 L 的电阻阻值。
（2）求滑动变阻器 Rx的最大值。
（3）通过对 S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请求出电路总功率的最小值.
