四川省安岳中学2023-2024学年上学期九年级11月月考物理试题

这是一份四川省安岳中学2023-2024学年上学期九年级11月月考物理试题，共9页。试卷主要包含了单选题，填空与图示题，实验探究题，计算题等内容，欢迎下载使用。

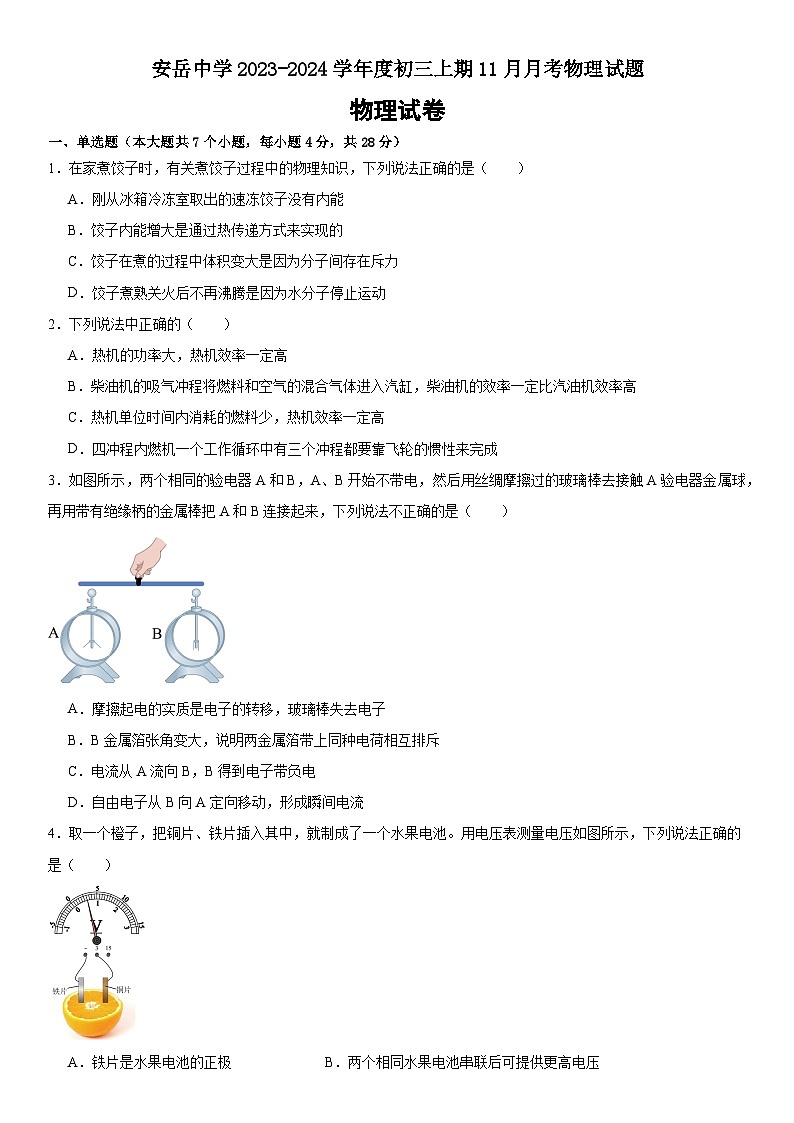

一、单选题（本大题共7个小题，每小题4分，共28分）
1．在家煮饺子时，有关煮饺子过程中的物理知识，下列说法正确的是（ ）
A．刚从冰箱冷冻室取出的速冻饺子没有内能
B．饺子内能增大是通过热传递方式来实现的
C．饺子在煮的过程中体积变大是因为分子间存在斥力
D．饺子煮熟关火后不再沸腾是因为水分子停止运动
2．下列说法中正确的（ ）
A．热机的功率大，热机效率一定高
B．柴油机的吸气冲程将燃料和空气的混合气体进入汽缸，柴油机的效率一定比汽油机效率高
C．热机单位时间内消耗的燃料少，热机效率一定高
D．四冲程内燃机一个工作循环中有三个冲程都要靠飞轮的惯性来完成
3．如图所示，两个相同的验电器A和B，A、B开始不带电，然后用丝绸摩擦过的玻璃棒去接触A验电器金属球，再用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（ ）
A．摩擦起电的实质是电子的转移，玻璃棒失去电子
B．B金属箔张角变大，说明两金属箔带上同种电荷相互排斥
C．电流从A流向B，B得到电子带负电
D．自由电子从B向A定向移动，形成瞬间电流
4．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（ ）
A．铁片是水果电池的正极B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是3VD．水果电池将内能转化为电能

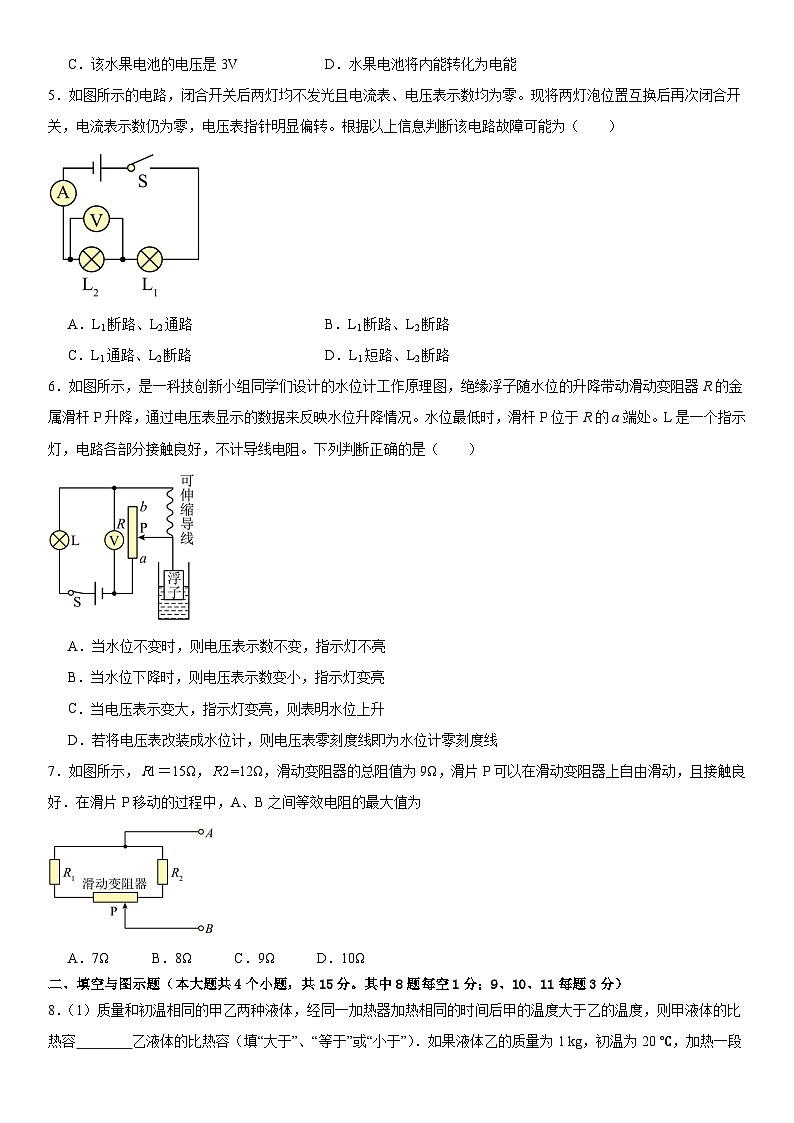

5．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）

A．L1断路、L2通路B．L1断路、L2断路
C．L1通路、L2断路D．L1短路、L2断路
6．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反映水位升降情况。水位最低时，滑杆P位于R的a端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是（ ）

A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当电压表示变大，指示灯变亮，则表明水位上升
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
7．如图所示，＝15Ω，=12Ω，滑动变阻器的总阻值为9Ω，滑片P可以在滑动变阻器上自由滑动，且接触良好．在滑片P移动的过程中，A、B之间等效电阻的最大值为
A．7Ω B．8Ω C．9Ω D．10Ω
二、填空与图示题（本大题共4个小题，共15分。其中8题每空1分；9、10、11每题3分）
8．（1）质量和初温相同的甲乙两种液体，经同一加热器加热相同的时间后甲的温度大于乙的温度，则甲液体的比热容 乙液体的比热容（填“大于”、“等于”或“小于”）．如果液体乙的质量为1 kg，初温为20 ℃，加热一段时间后，温度升高30 ℃，吸收了1.26×105 J的热量，则乙液体的比热容为 J/（kg·℃）．

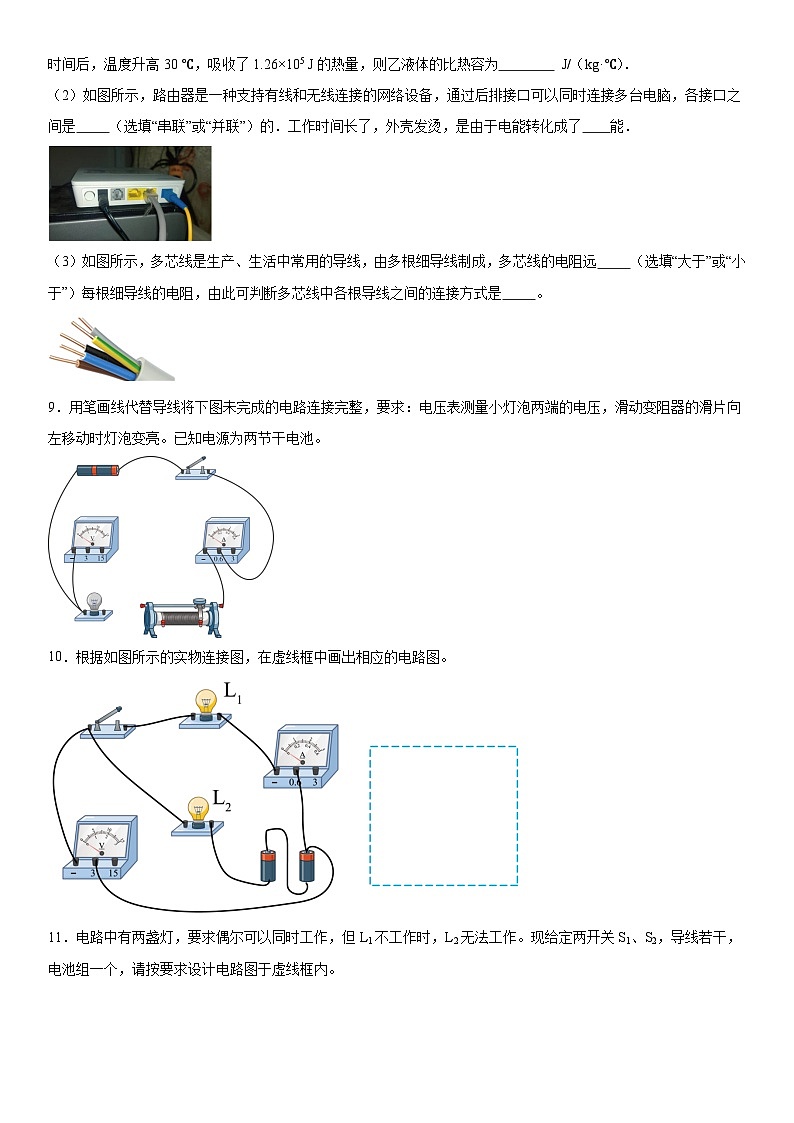

（2）如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 （选填“串联”或“并联”）的．工作时间长了，外壳发烫，是由于电能转化成了 能．
（3）如图所示，多芯线是生产、生活中常用的导线，由多根细导线制成，多芯线的电阻远 （选填“大于”或“小于”）每根细导线的电阻，由此可判断多芯线中各根导线之间的连接方式是 。
9．用笔画线代替导线将下图未完成的电路连接完整，要求：电压表测量小灯泡两端的电压，滑动变阻器的滑片向左移动时灯泡变亮。已知电源为两节干电池。
10．根据如图所示的实物连接图，在虚线框中画出相应的电路图。
11．电路中有两盏灯，要求偶尔可以同时工作，但L1不工作时，L2无法工作。现给定两开关S1、S2，导线若干，电池组一个，请按要求设计电路图于虚线框内。
三、实验探究题（本大题共2个小题，每空2分，共20分）
12．如图所示是某实验小组用相同的热源做的比较不同液体的吸热能力强弱的实验。烧杯内的液体质量和初温相同，不计热量损失，加热装置与环境等因素完全一样。
（1）组装实验器材时，应按照 （选填“自下而上”或“自上而下”）的顺序安装；
（2）实验中，不同液体吸热的多少是通过 （选填“温度计上升示数”或“加热时间”）来反映的；
（3）根据记录结果分析得出：液体a和液体b两种液体中，吸热能力较强的是液体 （选填“a”或“b”）；
（4）若液体b的比热容是4.2×103J/（kg·℃），液体a的比热容是 J/（kg·℃）。
13．利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请将图甲所示的实物电路连接完整（要求：导线不允许交叉） ；
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数 ，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象。从图象可以得出结论：电压一定时，导体中的电流与电阻 ；
（3）上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数；
（4）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
四、计算题（本大题共3个小题，共37分。其中14小题9分，15、16每题14分）
14．某学习小组同学想研究酒精灯烧水时的热效率．他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃、消耗了4.2g酒精．已知：水的比热容为4.2×103J/（kg•℃），酒精的热值为3×107J/kg．求：
（1）此过程中水吸收的热量；
（2）4.2g酒精完全燃烧放出的热量；
（3）酒精灯烧水时的热效率．
15．如图所示，电源电压恒定为6V，R1为6Ω，R2为12Ω。求：
（1）当S1闭合、S2断开时，电流表的示数。
（2）当S1、S2都断开时，电流表的示数是0.2A，R3的阻值。
（3）当S1、S2都闭合时，电流表的示数。
16．坐位体前屈是国家学生体质健康标准的测试项目之一。图甲是测试示意图，图乙是学习小组设计的测试仪电路原理图，电源电压恒为4.5V，电压表量程为0~3V，定值电阻R0=10Ω。滑动变阻器R1由长为30cm、粗细均匀的电阻棒改装而成，规格为1Ω/cm。为保护电路安全，滑片P的起始位置A点设定在离电阻棒最左端O点5cm处，此时通过R0的电流为0.3A；测试时，人通过推动挡板使滑片P从起始位置A向右移动距离x，电压表的示数可反映学生的测试结果。下表是初三女生测试等级与滑片移动距离x的关系。求：
（1）滑片P在起始位置A点时，定值电阻R0两端电压大小；
（2）女生小红测试时的电压表示数为3V，请通过计算判断小红的测试等级；
（3）试用时，学习小组发现该测试仪不能测出表中所有的等级，于是在保证电路各元件安全的情况下，通过替换R0来实现最大程度增加测试范围，请计算替换电阻R2的最小值。
四川省安岳中学2023-2024学年度初三上期11月月考物理试题
参考答案：
1—7:BDCBABC
8．(1) 小于 4.2×103
(2) 并联 内
(3) 小于 并联
9．
10．
11．
12． 自下而上 加热时间 b 2.1×10³
13． 保持不变 成反比 断开开关 2.5 35
14．（1）2.52×104J；（2）1.26×105J；（3）20%．
【详解】（1）水吸收的热量为 ：
Q吸=cm(t-t0)=4.2×103J/（kg•℃）×0.1kg×60℃=2.52×104J；
（2）4.2g酒精完全燃烧放出的热量为：
Q放=mq=4.2×10-3kg×3×107J/kg=1.26×105J；
（3）酒精灯烧水时的热效率：
Q吸/Q放=20%．
15．（1）1A；（2）12Ω；（3）2A
【详解】解：（1）当S1闭合、S2断开时，电路为R1的简单电路，电流表测电路中的电流，则电流表的示数
（2）当开关S1、S2断开时，三个电阻串联，电流表测电路中的电流，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以，R3的阻值
R3=R-R1-R2=30Ω-6Ω-12Ω=12Ω
（3）当S1、S2都闭合时，三个电阻并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，各支路的电流分别为
I1=1A
因并联电路中干路电流等于各支路电流之和，所以，此时电流表的示数
I′=I1+I2+I3=1A+0.5A+0.5A=2A
答：（1）当S1闭合，S2断开时，电流表的示数为1A；
（2）R3的阻值为12Ω；
（3）当S1、S2都闭合时，电流表的示数为2A。
16．（1）3V；（2）合格，计算见解析；（3）15Ω
【详解】解：（1）由图乙可知，开关闭合时，R0与R1串联，P在起始位置A点时，根据串联电路的电流特点，此时
由得定值电阻R0两端电压
（2）当电压表的示数为3V时，定值电阻R0两端电压为
通过变阻器R1的电流
变阻器R1接入电路中的电阻为
变阻器R1接入电路中的长度
P从起始位置向右移动
由表格可知，小红同学测试等级为合格。
（3）由表格和电路可知，滑片越往右移动，测试等级越高，但同时电压表示数也会逐渐增大甚至超出量程造成电路不安全。所以在最大程度增加测试等级范围且保证电路各元件安全的情况下，即滑片P移到最右端时取最大值，电压表示数不能超过3V。此时滑动变阻器的最大阻值
此时通过R1的电流为
替换电阻的最小值
通过替换R0来实现最大程度增加测试范围时，算得R2最小值是15Ω。
答：（1）滑片P在起始位置时，R0两端电压大小为3V；
（2）小红同学测试等级为合格；
（3）替换电阻R2的最小值是15Ω。
时间/min
0
5
10
液体a温度/℃
20
50
80
液体b温度/℃
20
35
50
初三女生测试等级标准
不合格
合格
良好
优秀
滑片移动距离x/cm
