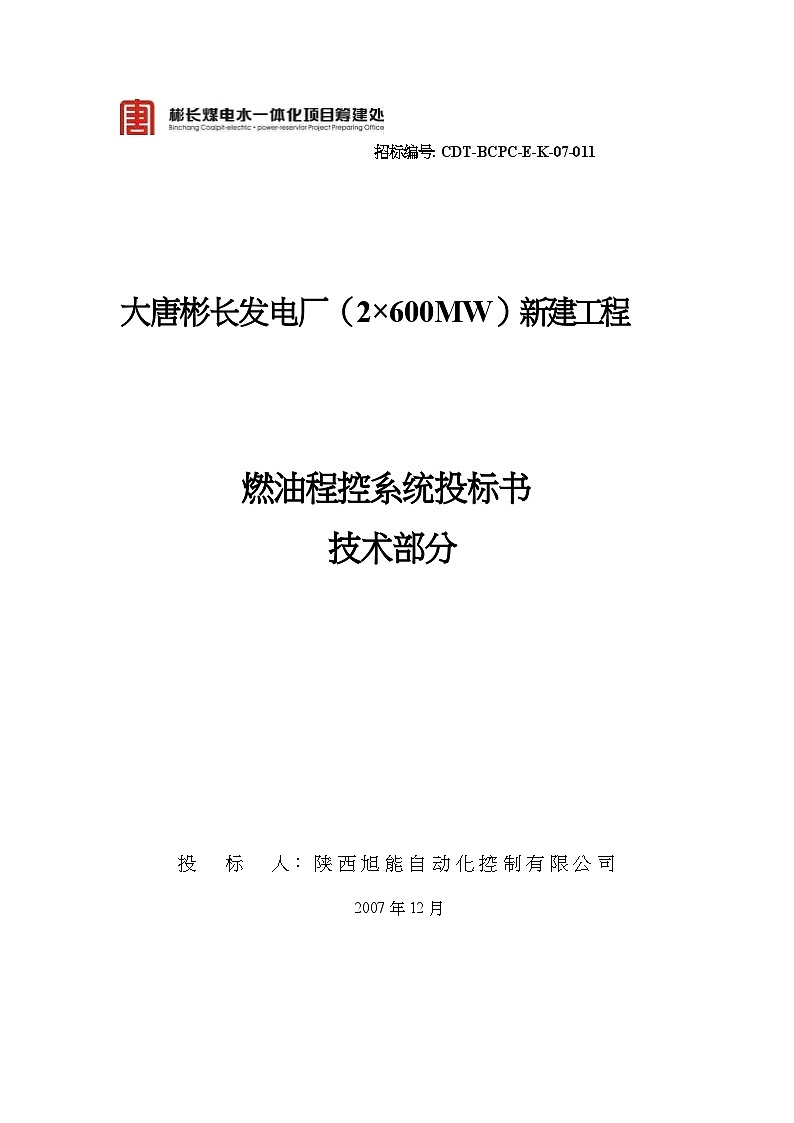

招标编号: CDT-BCPC-E-K-07-011
大唐彬长发电厂（2×600MW）新建工程
燃油程控系统投标书
技术部分
投
标
人： 陕 西 旭 能 自 动 化 控 制 有 限 公 司
2007 年 12 月

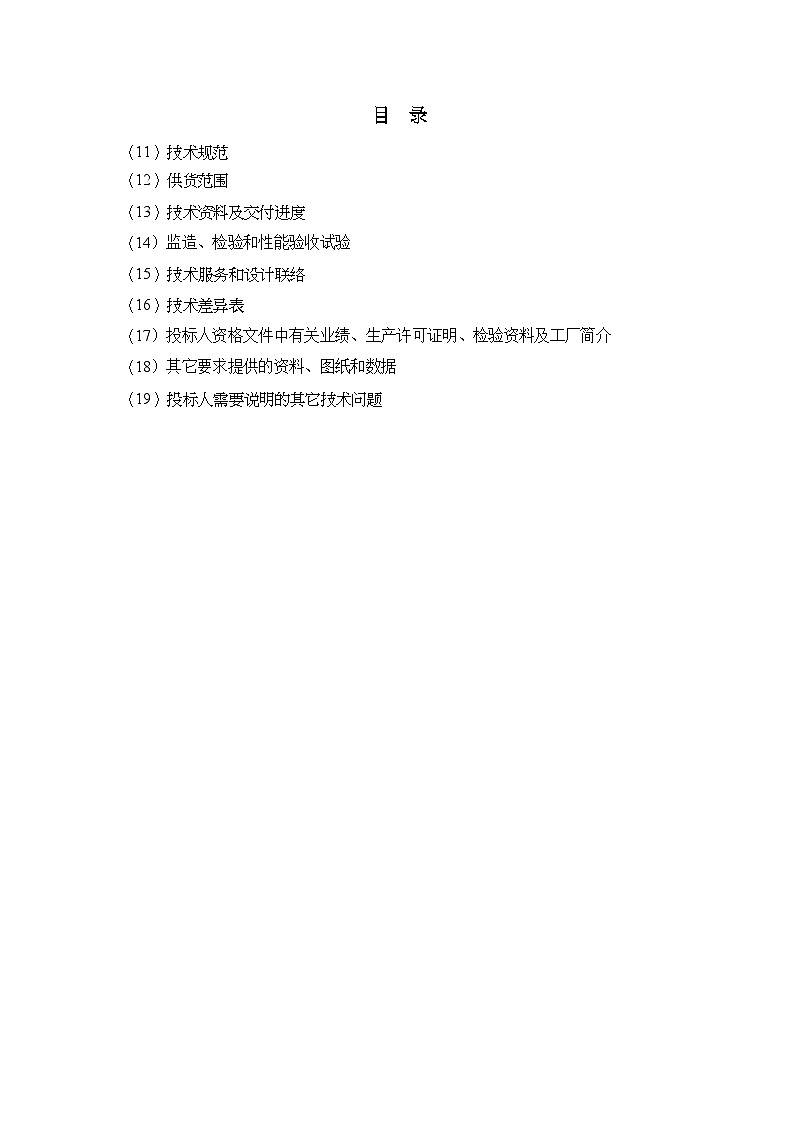

目
录
（11）技术规范
（12）供货范围
（13）技术资料及交付进度
（14）监造、检验和性能验收试验
（15）技术服务和设计联络
（16）技术差异表
（17）投标人资格文件中有关业绩、生产许可证明、检验资料及工厂简介
（18）其它要求提供的资料、图纸和数据
（19）投标人需要说明的其它技术问题

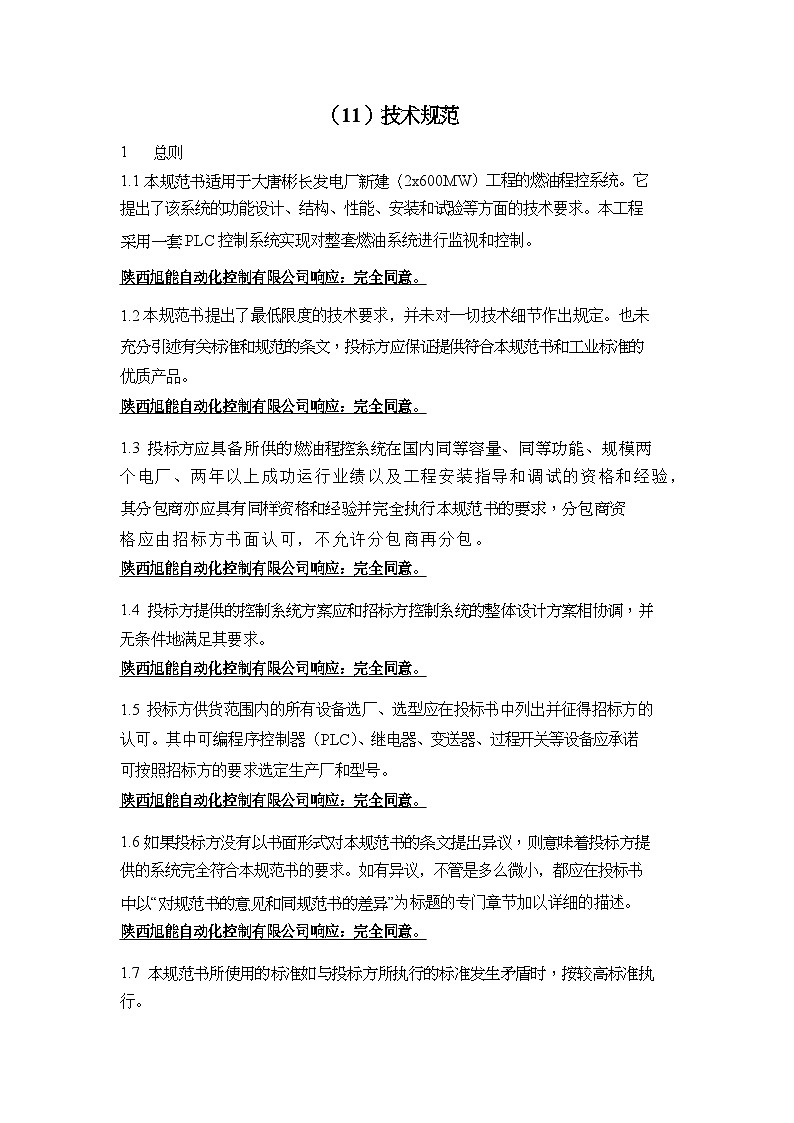

（11）技术规范
1
总则
1.1 本规范书适用于大唐彬长发电厂新建（2x600MW）工程的燃油程控系统。它
提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。本工程
采用一套 PLC 控制系统实现对整套燃油系统进行监视和控制。
陕西旭能自动化控制有限公司响应：完全同意。
1.2 本规范书提出了最低限度的技术要求，并未对一切技术细节作出规定。也未
充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的
优质产品。
陕西旭能自动化控制有限公司响应：完全同意。
1.3 投标方应 具 备 所 供 的 燃油程控系统在 国 内 同 等 容 量 、 同 等 功 能 、 规 模 两
个电厂、两年以上成功运行业绩以及工程安装指导和调试的资格和经验，
其分 包商亦 应具有 同样资 格和经 验并完 全执行 本规范 书的要 求，分包 商资
格应由招标方书面认可，不允许分包商再分包。
陕西旭能自动化控制有限公司响应：完全同意。
1.4 投标方提供的控制系统方案应和招标方控制系统的整体设计方案相协调，并
无条件地满足其要求。
陕西旭能自动化控制有限公司响应：完全同意。
1.5 投标方供货范围内的所有设备选厂、选型应在投标书中列出并征得招标方的
认可。其中可编程序控制器（PLC）、继电器、变送器、过程开关等设备应承诺
可按照招标方的要求选定生产厂和型号。
陕西旭能自动化控制有限公司响应：完全同意。
1.6 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提
供的系统完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书
中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细的描述。
陕西旭能自动化控制有限公司响应：完全同意。
1.7 本规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执
行。
陕西旭能自动化控制有限公司响应：完全同意。
1.8 技术协议书应以本规范书为蓝本，加入招标方认可的偏差，经买卖双方确认
后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合
文件和有关的会议纪要也与合同正文具有同等效力。
陕西旭能自动化控制有限公司响应：完全同意。
1.9
投标方提供的设备、系统采用的专利涉及到的全部费用均被认为已包含在
设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
陕西旭能自动化控制有限公司响应：完全同意。
1.10
招标方在联络会和设计过程中对于投标方设计方案和图纸的确认，尤其是
硬件配置、功能分配及控制逻辑等的确认并不代表招标方应为控制系统系统的设
计承担责任，投标方应完全保证所供控制系统的安全可靠性、合理性、完整性和
优良性。无论是否经过招标方确认，投标方都应无条件对系统中的缺陷、不足和
与合同不符的地方进行修改、补充或更换，而不增加任何费用。
陕西旭能自动化控制有限公司响应：完全同意。
1.11
本工程采用 KKS 编码，投标方应在提供的文件图纸资料中采用此编码。
陕西旭能自动化控制有限公司响应：完全同意。
2
技术要求
2.1 设备运行环境条件:
设备安装地点：
大唐彬长发电厂（室内）
电厂高程：
年平均大气压力
室外环境温度：
年平均相对湿度
地震基本烈度：
主厂房零米海拔高度（黄海高程系）为 881.80～854.20 m
881.4hpa
极端最高 37.6℃/极端最低 -25.2℃
69%
6 度
陕西旭能自动化控制有限公司响应：完全同意。
2.2 规范和标准
本 规 范 书 中 涉 及 的 所 有 规 范 、 标 准 均 应 为 最 新 版 本 , 如 投 标 方 使
用 本 规 范 以 外 的 规范和 标 准 ， 应 征 得 招 标 方 的 同 意 。
引用的规范和标准如下：
GB11920-98
GB4720-84
JB616-84
IEC144
ANSI488
ISA-55.2
ISA-55.3
ISA-55.4
电站电气部分集中控制装置通用技术条件
低压电器电控设备
电力系统二次电路用屏（台）通用技术条件
低压开关和控制设备的外壳防护等级
可编程仪器的数字接口
过程运算的二进制逻辑图
过程操作的二进制逻辑图
仪表回路图
SAMA PMS 22.1
NEMA-ICS4
NEMA-ICS6
TCP/IP
IEEE802
仪表和控制系统功能图表示法
工业控制设备及系统的端子板
工业控制装置及系统的外壳
网络通讯协议
局域网标准
电力工程建设强制性条文（2006 版）
陕西旭能自动化控制有限公司响应：完全同意。
2.3
买卖双方工作范围与界限
2.3.1 投标方的工作范围：投标方应针对燃油工艺系统提供一套完整的功能齐全
的配套的仪表与控制系统。投 标方应 提供除 了控制 电缆和 仪控设 备安装 所需
材料以外的所有控制设备和就地表计。投标方应该提供下列设备:
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.1 燃油控 制 系 统 上 位 机 ， 各 子 系 统 PLC 主 机 ， Ｉ /Ｏ 模 块 ， 网 络 通 讯
模块 ，电源柜 ，交 换机，适 配器，通 讯电缆 、光缆等 PLC 的 全套软 硬件控
制设备。
陕西旭能自动化控制有限公司响应：完全同意。
柜的外壳采用经优选的精加工的薄钢片，，以其结构上足够的加固来保证平
坦的表面，并在装运和安装时防止振动并提供足够的刚度。门用整块平板作成。
为保证钢度，门边向后面卷成圆形，柜的底面有安装用的支撑板，屏柜完全矩形，
以与相邻柜能很好配合。成套柜的材料选择和制造工艺使柜的外部和内部达到外
观整洁，柜的外部不出现焊缝、铆钉或螺栓头，机柜门采取相应的措施，以提高
抗射频干扰（RFI）能力，柜门上不装设任何系统部件。距电子柜 1.2m 处及以
外发出工作频率 470MHz 功率输出达 5W 的电磁干扰和射频干扰，不会影响系
统正常工作。
2.3.1.2 程控 柜、电 源柜包 括柜内 所有的 继电器 、电源 开关等 辅助设 备和柜
内接线、电源切换装置等。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.3 现 场安装 的控制 箱、电 动门配 电箱、仪 表保温 箱等，包 括箱柜 内所
有仪表设备和材料、接线等。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.4 就 地 压 力 表 （ 差 压 表 ）、 温 度 表 、 热 电 阻 、 变 送 器 、 过 程 开 关 、 电
磁阀 、化学分 析仪表 、流 量测量 装置、液 位计等 工艺系 统要求 的所有 控制
用表计和设备。设备选型应由招标方认可。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.2 招标方 工作内 容
2.3.2.1 招标 方负责 确认投 标方的 控制方 案、控 制原则 、图纸 和技术 文件并
提供有关的辅助车间网络通讯接口资料。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.2.2 投 标 方 提 供 的 设 计 方 案 和 图 纸 必 须 经 招 标 方 认 可 后 才 能 做 为 正 式
图纸出版。招标方负责设计下列内容:
. 燃油泵房控制设备室布 置及就 地箱柜 布置图 。
. 现场埋件和电缆桥架施工图。
. 控制电缆敷设、安装材料统计。
. P&ID 图 及 设 备 清 册 （仪表和控制设备由投标方按招标方要求成套供
货）。
陕西旭能自动化控制有限公司响应：完全同意。
2.5 控制方式
2.5.1 投标方应通过 PLC 对整套燃油系统进行监视和控制。本工程采用全厂辅助
车间联网控制方式，在电厂集中控制室内通过全厂辅助车间监控网络上的操作员
站对各辅助车间系统进行集中实时监控，辅助车间控制室不再设常规控制仪表盘。
为了在上层网络故障时，依然能对燃油工艺系统实现自动控制并满足运行就
地巡检的需要，燃油程控系统设有 1 台本地上位机构成下层网络，与 PLC 机柜
均安装于燃油泵房就地控制室内，该上位机由投标方供货。正常时，在上层网络
操作员站上实现整套燃油工艺系统的自动控制。上层网络由招标方负责，投标方
应提供燃油控制系统与辅助系统控制网络之间冗余双向通讯接口的软、硬件，并
参加整个辅助系统控制网络的联网调试，实现辅网对燃油系统的监控，直至达到
招标方对辅助系统控制网络的设计要求。
投标方提供的设计方案应满足上述在辅助系统控制网络和本地上位机站进
行监控的要求，并考虑两处操作的闭锁措施。并在投标书中给出详细的系统配置
图和说明。
陕西旭能自动化控制有限公司响应：完全同意。
2.6 系统监控要求
2.6.1 燃油程控系统应采用以微处理器为基础的可编程序控制器（PLC）进行顺
序控制,可编程控制器按照招标方要求选型，顺控逻辑设计应符合工艺系统的控
制要求。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.2 控制系统应对整个工艺系统进行集中监视、管理和自动程序控制，并在 PLC
内应设有必要的保护和闭锁功能。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.3 对于 工艺系 统内所 有的电 动阀门 、风机 、泵等设 备，均 可进行 程序(远
方)控制 及就地 控制， 控制逻 辑中应 提供必 要的闭 锁手段 。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.4 燃油区域的厂用电源 380V 进线及联络断路器的控制、测量及保护，采用
硬接线进入燃油程控系统，在燃油程控系统中实现该区域供电系统的投切、监视。
信号类型
油水分离器
AI：4～20mA
5
DI：
20
DO：
6
合计：
31
此部分 IO 点数暂定为 ：DO:
10
点/ DI：36
点
陕西旭能自动化控制有限公司响应：完全同意。
2.6.5 燃油系统图详见本规范书附图。监控点的统计请按照本招标书工艺系统附
图的监控要求进行统计。系统监控 I/O 点统计原则：
每个电动门：DO:2 点/ DI:3 点（开 关型） ;
AO: 1 点, AI: 1 点 （ 调节型 ）
每台电动机: DO:2 点 / DI:6 点;
电动 机电流 : AI: 1 点
变频 泵： AO: 1 点, AI: 1 点
油水 分离器 控制箱 送至燃 油程控 系统的 I/O 点 数暂定 为
陕西旭能自动化控制有限公司响应：完全同意。
2.7
程控系 统输入 /输出 信号要 求
2.7.1 模拟量 信号
·热 电阻 Pt100,双支型
·电 流信号 4～20mA DC
陕西旭能自动化控制有限公司响应：完全同意。
2.7.2 开关量 信号
对于压 力开关 （PS）、温 度开关 （TS）、液位 开关（ LS）和 位置开 关
（ZS）等， 其接点 应是快 动干接 点，接 点的最 小容量 应为： 230V AC 5A，
110VDC 3A，每个开 关都应 配有两 个独立 的常 开常闭 接点。
陕西旭能自动化控制有限公司响应：完全同意。
2.8
删除
2.9 投标方根据系统图及招标书要求填写如下Ｉ／Ｏ信号数据：
信号类型
燃油系统
AI：4～20mA
21
AI：PT100
23
AO：
1
DI：
39
DO：
14
合计：
98
a)上 列 I/O 数 量 包 括 工 艺 过 程 点 数 ， 不 包 括 备 用 点 、 I/O 分 配 产 生 的 剩
余 点 以 及 控 制 系 统 内 部 的 硬 接 线 联 系 点 等 ， 投 标 方 提 供 的 I/O 能 力 应 充 分
考虑 上述因 素并应 提供各 种Ｉ/Ｏ最终 实际用 量的 15%做 备用。所有备 用设
备的柜内接线和器件应完整，并引接至机柜备用端子排。
陕西旭能自动化控制有限公司响应：完全同意。
b)如 施工图 过程中 实际工 艺 I/O 数量超 出所列 点数，投标方 无条件 提供
而不增加费用。
陕西旭能自动化控制有限公司响应：完全同意。
3
设备规范
3.1 总 的要求
3.1.1 燃 油 程 控 系 统 检 测 仪 表 的 配 置 应 根 据 本 规 范 书 的 要 求 和 实 际 工 艺 系
统要求确定并经招标方审查。
陕西旭能自动化控制有限公司响应：完全同意。
3.1.2 装设的 所有仪 表和控 制设备 应具备 在两个 同等规 模电厂 燃油处理系统
上运行 两年以 上成熟 经验的 资格。
陕西旭能自动化控制有限公司响应：完全同意。
3.2 成 套控制 仪表及 设备
3.2.1 所 有 控 制 仪 表 及 设 备 应 具 有 高 的 可 用 性 、 稳 定 性 、 可 操 作 性 和 易 维
护性，应满足整套控制系统和工艺系统的要求。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.2 因 本 工 程 燃 油 系 统 的 详 细 设 计 工 作 才 刚 开 始 ， 无 法 提 供 非 常 准 确 的
工艺参数，投标方可根据以往工程经验进行仪控设备选型报价 , 仪表选型
时均 应考虑 被测介 质的特 性。所有 被测介 质为油 的检测 仪表均 须选用 防爆
型。对 于室外 安装的 仪表，投标 方应增 加仪表 保温箱 。最终设 计选型 应在
设计联络会时确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3 控 制 仪 表 及 设 备 选 型 要 求 由 招 标 方 提 供 ， 具 体 型 式 规 范 选 择 由 投 标
方负 责，投标 方应按 三家分 别报价 ，以 最高价 计入总 价，最终 选型由 招标
方确 认后生 效。燃油 系统内 的所有 仪表均 需采用 防爆型 仪表。控制仪 表及
设备选型要求如下：
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.1 电 磁 阀 均 采 用 进 口 产 品 , 按 美 国 ASCO、 日 本 SMC、 德 国 FESTO
选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.2 变 送 器 （ 带就地液晶显示） 均 采 用 进 口 产 品 ， 要 求 精 度 达 到 0.075
％ ， 按美国罗斯蒙特 3051C、日本 EJA、英国 ABB 三家选型， 最 终 由 招 标 方
确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.3 雷达 连续液 位计应 采用进 口产品 ，选用 四线制 雷达液 位计，投标方
应按 MAGNETROL、E+H、VEGA 选型，最终 由招标 方确定 。
3.2.3.5 质 量 流 量 计 选 用 进 口 产 品 ， 按 ROSEMOUNT、 ABB、E+H 选 型 ，
最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.6 就地温度计应选用万向、可抽芯型双金属温度计。测量压力表选用不锈
钢耐震压力表，就地显示仪表的精度等级为 1.5 级。就地显示的压力表、温度计
刻度盘直径为 150mm。温度计、压力表按上仪三厂、蓝德、西仪三家选型，最
终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.7 本 工程不 接受电 接点仪 表用于 报警/联锁 /控制 。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.8 过程 开关（ 压力/差压/温度 ）均采 用进口 产品， 按 SOR、日本太平、
CCS 三家选型，最终选型由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.9 远 传 温 度 测 量 元 件 采 用 双 支 Pt100 热 电 阻 , 按 上 自 仪 三 厂 、 蓝德 、
西仪 三家选 型，最终 由招标 方确定 。本工 程温度 测点不 接受测 温元件 加温
度变送器的配置方案。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.10 磁翻板液位计按上海雄风、海安三星、上海日虹选型，最终由招标方
确定。
陕西旭能自动化控制有限公司响应：完全同意。
3．2．3．11 交换机选用进口工业级交换机产品，按赫斯曼产品选型。
陕西旭能自动化控制有限公司响应：完全同意。
3．2．3．12 程控系统内电器元件选型如下：
交直流空开断路器，接触器，单/双极自动开关配供施耐德产品。
小型继电器产品配供 OMRON。
隔离器采用 ACI 产品。
接线端子排配供菲尼克斯产品。端子有 15%的备用量。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.4 燃 油 系 统 的 检 测 仪 表 测 点 的 配 置 要 求 参 见 本 招 标 文 件 附 图 ， 检 测 仪
表的 配置数 量与测 量型式 及设计 功能必 须满足 招标文 件附图 的要求 ，附图
的解释权归招标方。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.5 所 有 成 套 检 测 仪 表 的 现 场 调 试 服 务 及 安 装 指 导 均 属 于 投 标 方 的 工 作
范围。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.6 所 有 成 套 检 测 仪 表 、 电 动 门 配 电 箱 、 就 地 盘 柜 等 设 备 均 应 配 有 刻 有
KKS 设 计编号 (招 标方提 供)的铭牌 。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.7 投标方 提供的 所有显 示仪表 刻度单 位应符 合国际 标准工 程计量 单位。
例如:
. 压力 和差压 : Pa(帕)
. 温度: ℃(摄氏 度)
. 流量: t/h (吨/小 时)、 m3/h (立方米/小时 )
陕西旭能自动化控制有限公司响应：完全同意。
3.3 控 制盘、 台、柜
3.3.1 投 标 方 提 供 的 仪 表 盘 和 其 他 就 地 控 制 箱 ， 应 为 安 装 在 它 们 内 部 或 上
面的设备提供环境保护。即能防尘、防滴水、防腐、防潮、防结露、防昆
虫及啮齿动物，能耐指定的最高、低温度以及支承结构的振动。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.2 盘 、 台 、 柜 的 设 计 ， 材 料 选 择 和 工 艺 应 使 其 内 、 外 表 面 光 滑 整 洁 ，
没有焊接、铆钉或外侧出现的螺栓头，整个外表面端正光滑。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.3 盘 、 台 、 柜 应 有 足 够 的 强 度 能 经 受 住 搬 运 、 安 装 和 运 行 期 间 短 路 产
生的所有偶然应力。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.4 所有金 属结构 件应牢 固地接 到结构 内指定 的接地 母线上 。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.5 盘 、 台 、 柜 应 有 通 风 装 置 ， 以 保 证 运 行 时 内 部 温 度 不 超 过 设 备 允 许
温度 的极限 值。如盘 、柜内 仅靠自 然通风 而引起 封闭件 超温或 误动作 则应
提供强迫通风或冷却装置。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.6 墙挂式 控制箱 高度不 应超过 1200mm。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.7 对 于 控 制 盘 和 控 制 柜 ， 内 部 应 提 供 有 220VAC 照 明 灯 和 标 准 插 座 。
在门内侧有电源开关，可使所有铭牌容易看清楚。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.8 控 制 机 柜 内 应 设 有 独 立 的 PLC 直 流 地 、 机 壳 安 全 地 、 电 缆 屏 蔽 地 接
点端子，与结构内部未接地电路板在电气上隔离。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.9 所有控 制机柜 均为 2200x800x600(HxWxD)，色 标为：乳白色 14-1-9；
仪表 箱(进口的 标准硅 表柜和 钠表柜 除外)和电 动门配 电箱均 采用墙 挂式。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.10 室 内安装 的盘箱 柜符合 IP52 标准 ；室外 安装 的盘箱 柜符合 IP56。
3.4 网络 控制接口
陕西旭能自动化控制有限公司响应：完全同意。
3.4.1 本工程 辅助车 间采用 全厂联 网集中 控制， 燃油程控系统作为整 个控制
网络 的一个 子系统 ，应留有 满足上 层网络 要求的 通讯接 口的软 、硬 件，投
标方 应无条 件地提 供联网 所需的 满足要 求的软 件和硬 件。投标 方应在 投标
书 中 对 通 讯 接 口 进 行 专 门 的 阐 述 。 本 工 程 辅 助 车 间 监 控 网 采 用 100M 的 工
业以太网。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.2 投 标 方 提 供 的 各 PLC 子 系 统 的 通 讯 接 口 应 能 满 足 通 过 全 厂 辅 助 车 间
监 控 网 络 的 上 位 机 实 现 对 燃油程控系统进 行 远 方 监 视 和 控 制 、 参 数 和 报 警
显示、报表打印、程序在线修改和下载等功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.3 投 标 方 提 供 的 各 PLC 子 系 统 的 以 太 网 通 讯 接 口 卡 应 冗 余 配 置 ， 当 一
条网 络线路 通讯故 障时，应 可自动 切换至 另一条 线路，不应因 此影响 上层
网络对本系统的监控。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.4 投 标 方 应 保 证 燃油程控系统的 信 息 在 网 络 上 正 确 传 递 ， 并 满 足 实 时 控
制的 需要。在整个网 络故障 时，或 者在其 它特殊 情况下 (如 系统调 试、检修 )
可 在 燃油就 地 控 制 室 通 过 就 地 上 位 机 监 控 设 备 监 控 ， 以 保 证 生 产 运 行 和 设
备的安全。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.5 投标方 应提供 有效的 手段以 防止网 络故障 时本车 间运行 数据的 丢失，
当网 络故障 时，这些 数据应 能被暂 时存储 ，待 网络通 讯恢复 正常后 ，这些
数据 应能自 动被送 往上层 网络。投标方 应在投 标书中 详述其 所采取 的措施 。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.6 投标方 应提供 用于燃油系统监 视和控 制的所 有 CRT 画面(包括 模拟图 、
棒状 图、趋势 图、操作 画面、报警画 面及操 作指导 等)，并按照 招标方 对各
辅助 系统控 制网络 统一要 求的方 式进行 组态，将 组态后 的软件 提交给 招标
方。组 态软 件应具有 良好的 透明性 和兼容 性，以 便于招 标方将 其集成 在全
厂辅助系统集中监控操作员站上。投标方应提供良好的软件接口和配合，
并无条件满足招标方为实现整体控制方案而要求投标方对其所提供的软
件 的 修 改 ， 直 至 在 全 厂 辅 助 系 统 集 中 监 控 操 作 员 站 上 实 现 对 燃油系统进 行
远方监视和操作的全部功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.7 CRT 画 面 应 能 分 别 显 示 各 系 统 的 工 艺 流 程 及 测 量 参 数 、 控 制 方 式 、
顺序 运行状 况、控制对 象状态 ,也 应能显 示成组 参数。当参 数越限 报警、控
制 对 象 故 障 或 状 态 变 化 时 ,应 以 不 同 颜 色 进 行 显 示 ,并应有音响提示。投 标 方
应 按 照 系 统 各 工 艺 流 程 图 设 计 CRT 画 面 ,应 设 有 足 够 的 幅 数 以 保 证 各 工 艺
系统和控制对象的完整性及所控系统的运行和控制状况。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.8 投 标 方 PLC 控 制 程 序 的 组 态 和 修 改 应 可 在 招 标 方 全 厂 辅 助 系 统 集 中
控 制 网 络 的 工 程 师 站 上 进 行 ， 并 通 过 通 讯 网 络 在 线 下 载 到 燃油程控系统的
PLC 中。
陕西旭能自动化控制有限公司响应：完全同意。
3.5 可 编程序 控制器 (PLC)
3.5.1 技术要 求
3.5.1.1 所 有 硬 件 应 是 制 造 厂 的 标 准 产 品 或 标 准 选 择 件 。 PLC 系统采用 AB
公司 CONTROL LOGIX 5000 系列的 1756-L63 产品，本 套 程 控 系 统 中 的 控 制
器采 用单 CPU。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.2
PLC 要求采 用同一系 列的模 块，减少备件和维护量；所有模块可以
带电插拔, 包括 CPU，电源模块，通讯模块， I/O 模块 ，支持不停机维修；输
出模块要求带预设置故障处理功能。要求 PLC 装置采用统一的高速背板总线，
背板总线的速率不低于 80M，确保系统性能的一致。PLC 通讯模块必须配置为
不同的 IP 地址。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.4 机 柜 内 应 提 供 各 种 Ｉ /Ｏ 最 终 实 际 用 量 的 15%做 备 用 ， 同 时 在 插 槽
上 还 应 留 有 扩 充 15%Ｉ /Ｏ 的 余 地 。 所 有 开 关 量 Ｉ /Ｏ 模 件 应 有 隔 离 装 置 。
所有 的 DI、DO 点都 必须增 加隔离 继电器 ，继电 器采用 欧姆龙 端子式 继电
器。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.5 电源 应配有 浪涌保 护。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.6 PLC 系统 应能在 高的电 气噪声 ，无线 电波干 扰和振 动环境 下连续 运
行。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.7 在距 电子设 备 1.2 米以外 发出的 工作频 率达 400～500MHz，功率输
出达 5W 的 电子干 扰和射 频干扰 ，应不 影响系 统正常 工作。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.8 所 有 在 可 编 程 控 制 器 系 统 中 的 硬 件 应 能 在 环 境 温 度 为 0～ 50℃ ， 相
对湿 度为 5～95%的 范围内连 续运行 ，而无 结露现 象。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2 PLC 的成套 范围和 功能
3.5.2.1 中央 处理单 元 CPU
. CPU 的内存不小于 2M。
. 使 用 RAM 存 贮 器 时 ， 其 中 保 存 的 程 序 和 数 据 靠 蓄 电 池 至 少 维 持 6
个月 ，当更 换电池 时，不得导 致程序 或数据 失落，并设置 电池用 完指示 灯。
. 过程控制、监视和应用所需的故障诊断等，所有功能应设置于可编
程控制器内。这些功能至少应包括下列内容 : 实时钟和日历、继电器和锁
存继电器、过渡触点、计时器、计数器、算术运算、逻辑功能、移位寄存
器等。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.2 输入 /输出 (Ｉ ／Ｏ)模件
. 在 控制室 盘内安 装的Ｉ ／Ｏ模 件应是 低电压 (24VDC)，现场来 的Ｉ／ Ｏ
接点 电压应 是无源 接点。 DI 卡件 的查询 电压为 48VDC
. 模 拟 量 Ｉ ／ Ｏ 应 是 4～ 20mA DC 信 号 ， 热 电 阻 （ Pt100） 信 号 采 用
三线制。
陕西旭能自动化控制有限公司响应：完全同意。
. Ｉ／Ｏ模件到现场Ｉ／Ｏ点均应有一只指示灯当现场输入触点闭合
或输 出接通 时，该指 示灯亮 。所 有输出 模件都 应有熔 断器，还 应安装 一个
熔丝熔断指示器。
. 所有开关量Ｉ／Ｏ通道应有隔离装置，它应能在该Ｉ／Ｏ模件对现
场接 线和对 其他Ｉ ／Ｏ模 件之间 提供 1500V 以 上的有 效隔离 值。
. 当负荷电流的需要量高于输出模件里的输出触点的额定电流时，应
设置中间继电器来处理高负荷要求值。
每 个 AI 卡 件 不 应 超 过 8 点 ， 每 个 AO 卡 件 不 应 超 过 8 点 ； 每 个
DI/DO 模 件的 通道数 不超过 16 点 。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.3 远程 Ｉ／Ｏ
各站 点扩展 机架必 须配置 适配模 板，其 Ｉ／Ｏ 模件要 求见 3.5.2.2 条。
CPU 与 远程Ｉ ／Ｏ之间 双向传 递数据 。
远程 Ｉ／Ｏ 模块的 防护等 级应达 到 IP64，工 作环境 温度应 满足-20~60
℃，当供方 的远程 Ｉ／Ｏ 不能满 足以上 工作条 件时，供方 应提供 远程Ｉ ／Ｏ
机柜和加热、制冷设备以保证Ｉ／Ｏ正常工作。
. PLC 的远程 I/O 网上的数据采集与 CPU 扫描时间同步，可控。保证控制
回路的快速，准确和实时性。
.远程 I/O 网应采用双缆配置。
对于有源输入信号及由于其他情况产生的干扰信号，投标方应提供信号隔
离器进行隔离，并保证系统的安全性。信号隔离器选用进口设备，按 ACI 设备
选型。投标方在投标书中应列出信号隔离器数量。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.3 通讯
CPU 和 Ｉ／Ｏ 、外 围设备 间的通 讯应保 证高度 可靠性 。通 讯协议 应包
括 CRC(循环 冗余校 验)、 奇偶误 差校验 、成帧 调节误 差和超 限误差 校验。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.4 编程
PLC 编程软件要求符合 IEC1131-3 的标准，同时提供梯形图，指令列表，
功能块图，顺序功能图，结构化文本等编程语言；完成离线仿真, 程序开发, 调
试, 诊断.等功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.6 本 地上位 监控系 统
本 地 上位监控系统包括上位监控机一台(含操作员台、座椅，操作台选用钢
板喷塑底座、木质台面。最终尺寸、色标由招标方确定)，两机互为备用。
监控软件的功能包括：图形监控、动态显示、历史数据采集、趋势图、历
史数据显示贮存、事故报警、制表打印、及 PLC 参数设置、控制逻辑修改、系
统调试等。
要求上位机在中文版 Windows2000 环境下运行, 监控软件应采用正版 IFIX
V4.0 开发运行版（1 套）。投标方应提供 AB PLC 西北办事处出具的正版软件咨
信证明。
本地 上位监控机(1 台)选用工业显示屏及工控机。显示屏采用 19”液晶显示器（三
星）。工控机选用研华产品，配置为交货时主流配置，硬件配置不低于 P4
160G 硬盘 , 1G 内存，配 A4 激光打印机。
本地 上位监控机与 PLC 系统的组网采用以太网
陕西旭能自动化控制有限公司响应：完全同意。
3.7 系统电源
2.8G
3.7.1 招标 方提供 下列等 级的电 源；
·220V AC 单相 两线制 50Hz 交流 电源
·380V AC 三相 四线制 50Hz 交流 电源
当投标方需要其它电压等级的电源时，需自配变压器。
陕西旭能自动化控制有限公司响应：完全同意。
3.7.2 PLC 对现场 接点信 号的查 询电压 应为 48VDC。
与 PLC 相连 的二线 制变送 器 24V DC 电源 应由输 入模件 提供。
陕西旭能自动化控制有限公司响应：完全同意。
3.7.3 燃油程控系统应设置 总电源 柜,该柜向 程控系 统内各 设备及 现场盘 柜、
仪表馈电。
电源 柜内应 能接受 两路 220V AC 供电 电源， 并设置 自动切 换装置 (采 用
电子 切换开 关),UPS 电源装 置（ 3KVA 或 5KVA 1 小 时）和配置 隔离装 置。
电源切换不应影响控制系统正常工作。
陕西旭能自动化控制有限公司响应：完全同意。
3.8 系 统气源
招标 方提供 的气源 取自仪 用压缩 空气母 管，压 力为 0.5~0.8MPa。
陕西旭能自动化控制有限公司响应：完全同意。
3.9 设 备编号 系统
本工程采用 KKS 编码系统, 所有检测设备及受控设备在 PLC 系统内的标
识均按此编码，此编码由招标方在设计联络会上提供。
陕西旭能自动化控制有限公司响应：完全同意。
4
备品备件、 专用工 具
4.1 投标方在投标书中应提供一份随供的备品备件清单(满足一个大修周期所需)
并给出报价。同时对招标方在本工程正式投运后所需的其它备品备件的供应方案
（采购渠道及价格，交货期等）给予详细说明。
陕西旭能自动化控制有限公司响应：完全同意。
4.2 随供的备品备件清单中，每 一 种 类 的 模 件 ,至 少 应 有 10%的 备 品 备 件 (最
少一 块)。
陕西旭能自动化控制有限公司响应：完全同意。
4.3 投标方应提供所有便于维修和安装的专用工具,包括专用测试设备,特殊工具
和夹具等。此外,投标方还应提供一份推荐的维修测试人员必备的标准工具清单。
陕西旭能自动化控制有限公司响应：完全同意。
5.0
5.1
工程技术服务
投标方应保证提供的设备满足需方电厂安全、可靠运行的要求，并对整个
辅网系统设计、制造、供货、试验、装箱、发运、现场调试等过程全面负责。
陕西旭能自动化控制有限公司响应：完全同意。
5.2
在本工程的设计配合中，投标方应应招标方要求参加必要的的程控系统设
计联络会；在接到招标方有关技术澄清、质疑等问题后，2 天内回应招标方。
陕西旭能自动化控制有限公司响应：完全同意。
5.3
投标方应负责系统设备到货后的安装指导和调试, 并配合试运行，以保证所
提供的系统能够顺利投运。
陕西旭能自动化控制有限公司响应：完全同意。
5.4
如果现场需要，投标方必须在 48 小时内赶到现场并及时处理出现的任何问
题。
陕西旭能自动化控制有限公司响应：完全同意。
5.5
保质期为 168 小时后一年，在质保期内所有因产品技术和质量原因引起的
产品损坏和不合格，均由投标方无偿更换。
陕西旭能自动化控制有限公司响应：完全同意。
5.6
投标方应在合同签订后向招标方提供技术培训，并提供详细的培训文件。
培训人员应分为运行维修人员和软件维护人员。
陕西旭能自动化控制有限公司响应：完全同意。
6
质量保证和试验
6.1 投 标 方 应 对 全 部 装 置 进 行 全 面 的 检 查 与 试 验 , 并 提 供 出 厂 试 验 报 告 书 ,
在合同规定时间内提交招标方。
陕西旭能自动化控制有限公司响应：完全同意。
6.2 对控制系统的工厂试验,招标方有权派代表参加,投标方应在进行试验前一周
序号
培训内容
计划人月数
培训教师构成
地点
备注
职称
人数
1
工厂培训
2 人月
高工
2
西安
2
现场培训
1 人月
高工
2
现场
通知招标方。有关招标方参加的试验项目及试验进度由买卖双方在设计联络会时
协商确定。
陕西旭能自动化控制有限公司响应：完全同意。
7 技术培训
7.1 投 标方应 对招标 方提供 技术培 训和操 作指导 。
陕西旭能自动化控制有限公司响应：完全同意。
7.2 投 标方提 供培训教师 、培训 地点、 培训安 排、培 训教材 和培训 设备(实
验室 模拟设 备)。
陕西旭能自动化控制有限公司响应：完全同意。
7.2 培 训时间 如下表 。投标 方应保 证招标 方培训 人员熟 悉整个 控制系 统,熟
练操作整个系统。
陕西旭能自动化控制有限公司响应：完全同意。
7.3 培 训资料
投标方应提供招标方安装、接线、调试、运行和维护所需的全部资料
和样本。并至少提供下列培训教材:
. PLC 用 户手册
. PLC 软 件使用 说明(包括 监控软 件和编 程软件 )
. PLC 维 护指南 (包 括故障 判断)
. PLC 系 统的安 装指导
. PLC 详 细的自 珍断说 明
. PLC 编 程指导
. PLC 系 统投运 指导
. 成套供货仪表的安装指导和投运指导
陕西旭能自动化控制有限公司响应：完全同意。
8.0 包装运输
8.1
装箱运输的燃油程控系统设备及成套附件，采用同等条件进行包装。
陕西旭能自动化控制有限公司响应：完全同意。
8.2
随同程控系统设备一起装箱的技术文件有：原产地证明书、出厂合格证、
安装使用说明书、装箱单。装箱上并注明：制造厂名称和地址、产品名称和型号、
装箱数量、装箱日期、装箱人工号。每个装箱必须附有五份内容与该箱完全符合
的装箱单，其中的两份装箱应用防水的密封袋包装，放在包装箱的明显位置上，
其余三份直接提交需方。
陕西旭能自动化控制有限公司响应：完全同意。
8.3 包装箱内装入的零部件必须有明显的标记与标签，标明部件号、编号、名称
及数量等，标签所标内容应与装箱单一致。
陕西旭能自动化控制有限公司响应：完全同意。
8.4
投标方在发货前应向需方提供辅网系统设备存放的条件和要求。
陕西旭能自动化控制有限公司响应：完全同意。
9.0
9.1
资料交换要求
所有的设计文件和技术资料，无论是投标方提供的，还是投标方的分包商
提供的，均采用中文，计量均采用国际单位制。
陕西旭能自动化控制有限公司响应：完全同意。
9.2
投标方提供的所有技术文件应为大唐彬长发电厂新建（2x600MW）工程专
用，资料应注明“大唐彬长发电厂新建（2x600MW）工程专用”字样，并注明版
次。每版资料应附图纸清单，后一版图纸上所有与前一版不同之处应做出明显标
记，否则，招标方将认为图纸没有修改。设备投入制造前，投标方应提供设备制
造组装图，经招标方确认后，再生产。
陕西旭能自动化控制有限公司响应：完全同意。
9.3 投标方应在规定的时间内提供设计文件和技术配合资料,一共 4 份, 其中设计
院 2 份，业主 2 份, 同时提供给设计院和业主各 1 份电子版 (Auto CAD2004
/WORD2000); 投标方提供的最终施工图纸和设备开箱资料,一共 22 份, 其中设计
院 2 份，业主 20 份, 同时提供给设计院和业主各 2 份电子版 (Auto CAD2004
/WORD2000)。
陕西旭能自动化控制有限公司响应：完全同意。
9.4 本工程设计采用 KKS 编码表示系统，故制造厂供货范围内的所有仪表控制
设备等均应在最终版的图纸及供货实物上标明其 KKS 编码，具体内容在以后的
设计配合中确定。
陕西旭能自动化控制有限公司响应：完全同意。
9.5 技 术协议 签订 1 周后， 提供以 下设计 资料: 系统设计说明书、PLC 配置
图 及 设 备 清 单 、 PLC 逻 辑 图 、 PLC 梯 形 图 、 仪 表 清 单 、 Ｉ /Ｏ 清 单 、 CRT
画面 、控制 系统说 明书、 控制接 线图、 PLC 文 件、仪 表样本 、电源 要求、
气源要求、接地要求、仪表接管图、仪表接线图、盘台柜施工图（包括布
置图、电源系统图、内部接线图、端子排出线图、电缆清册、控制系统设
计说 明和系 统操作 说明(SOD)等。
陕西旭能自动化控制有限公司响应：完全同意。
9.6 投 标 方 提 供 的 最 终 资 料 包 括 ： 9.5 中 所 述 及 的 设 计 文 件 ， 维护整个系统
所必需的全套硬件及软件的标准维护、安装、调试、运行图纸及手册、说明书。
各类设备的产品合格证、原产地证明书等。
陕西旭能自动化控制有限公司响应：完全同意。
9.7 投标方应按照招标方的深度和时间要求提供本技术规范书中规定的资料，同
时根据招标方要求及时、无条件地提供其所需的附加资料。
陕西旭能自动化控制有限公司响应：完全同意。
9.8 投标方应提供所有施工图和技术文件的最终竣工图 4 套，其中 1 套直接给设
计院。
陕西旭能自动化控制有限公司响应：完全同意。
10.
投标方在投标时须提供的技术文件：
投标方在其投标书中除应按照本规范书的章节顺序对所有技术条款进行响
应外，还应提供下列文件作为附件：
--- 控制系统的 详细配 置说明 ，包括 系统配 置图及 说明、 系统性 能、系
统结 构、系统通 讯网络结 构详图（包 括每一 个接口 模件及 相应的 接口形 式、
数 量 和 通 讯 介 质 、 协 议 、 速 率 等 ）、 对 外 接 口 、 人 机 接 口 ， 过 程 通 道 、 电
源配置及所需供电电源容量等；
--- 投 标 方 应 列 出 所 提 供 通 讯 接 口 的 型 式 ， 并 承 诺 接 口 的 型 式 和 数 量
能够满足招标方对控制系统整体设计方案的要求。
--- 实际工艺系统 I/O 点数统计表;
--- PLC 硬件清单;
--- 仪表及控制设备清单;
--- 电 源系统 配置图
--- 随 机备品 备件清 单
陕西旭能自动化控制有限公司响应：完全同意。
11
11.1
工作安排
为了保证工程进度并能顺利开展工作，招投标双方根据需要组织设计联络
会议解决技术接口问题。
陕西旭能自动化控制有限公司响应：完全同意。
11.2
在每次设计联络会议前两周，投标方应向招标方提交技术文件和图纸，以
便招标方在会上讨论和确认这些技术文件和图纸。
陕西旭能自动化控制有限公司响应：完全同意。
11.3
每次设计联络会议结束时，招投双方应签署会议纪要。
陕西旭能自动化控制有限公司响应：完全同意。
（12）供货范围
我公司对于燃油程控系统供货范围表如下：
序号
名称
型号、规格
数量
单位
生产厂家
备注
1. PLC 系统
1
主机
1756-L63
1
块
AB
2
电源模块
1756-PA75
4
块
AB
3
以太网接口模块
1756-ENBT
5
块
AB
4)
热备模块
1757-SRM
1
块
AB
5)
热备电缆
1757-SRC1
5
块
AB
6)
CNET 通讯接口模
块
1756-CNBR
2
块
AB
7)
7 槽机架
1756-A7
1
块
AB
8)
13 槽底板
1756-A13
2
块
AB
9)
开关量输入模块
1756-IB16
112
块
AB
10)
开关量输出模块
1756-OB16E
3
块
AB
11)
模拟量输入模块
1756-IF8
1
块
AB
12)
模拟量输出模块
1756-OF8
3
块
AB
13)
RTD 输入模块
1756-IR6I
1
块
AB
14)
接线端子
1756-TBCH
1
块
AB
15)
接线端子
1756-TBNH
4
块
AB
16)
CPU 电池
1756-BA1
13
块
AB
17)
T 型分接器
1786-TPS
2
块
AB
满足
需要
18)
同轴电缆连接头
1786-BNC
4
个
AB
满足
需要
19)
同轴电缆
1786-RG6
10
套
AB
满足
需要
20)
端接器
1786-XT
1
块
AB
2. 编程软件及监控软件
1)
操作系统
Windows2003
1
套
Microsoft
2)
4)
5)
6)
监控软件
编程软件
上位机应用软件
PLC 应用软件
IFIX 开发运
行版
RSLogix5000
1
1
1
1
套
套
套
套
Intellution
AB
陕西旭能
陕西旭能
3. 操作员站
1)
2)
3)
4)
5)
6)
上位机操作员站
操作员站显示器
音箱
A4 激光打印机
操作台
操作员工作椅
610H
19" LCD
R1000T
HP 1320
760×120×
1000
1
1
1
1
1
3
台
台
对
台
套
副
台湾研华
韩国三星
漫步者
HP
陕西旭能
陕西旭能
4. 机柜及附件
1)
2)
3)
3)
4)
5)
6)
10)
电源柜
控制柜（含继电器）
控制室专用电源
控制室专用电源
网络交换机
UTP 双绞线
UPS 电源装置
信号隔离器
2200×800×
600
2200×800×
600
24VDC
48VDC
RS20
UTP5E
3KVA，半小
时
1
1
1
1
2
305
1
5
面
面
套
套
台
米
台
个
陕西旭能
陕西旭能
台湾明纬
台湾明纬
赫斯曼
AMP
美国山特
ACI
含空
开
2 光 6
电
满足
需要
满足
需要
5. 成套仪表
1)
不锈钢压力表
YTP-150 抗
震型
6
只
上自仪三厂
满足
需要
6
蓝德
6
西仪
2)
压力变送器
3051C
4
只
罗斯蒙特
含三
阀组
4
日本 EJA
4
美国 ABB
3)
差压变送器
3051C
6
只
罗斯蒙特
含三
阀组
6
日本 EJA
6
美国 ABB
4)
Pt100 热电阻
23
只
上自仪三厂
23
蓝德
23
西仪
5)
雷达液位计
5 米
3
台
MEGNATRO
L
3
E+H
3
VEGA
5)
质量流量计
5 米
1
台
MEGNATRO
L
1
E+H
1
VEGA
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
3.1 质量安全类
(1)项目质量计划/大
纲
各 1 份
1
合 同 签 署 后 一 个 月
内
ISO90012000 版 均
可
(2) 项 目 管 理 及 工
作程序
2
1
合同签署后一个月
内
(3)工艺规范
必要时
必要时
根据业主要求
备查
(4)工作指令
必要时
必要时
根据业主要求
备查
(5)质量保证记录
必要时
必要时
根据业主要求
备查
(6) 检 查 与 试 验 计
划
各 2 份
1
合同签署后一个月
内
对供货范围的重要
检查及试验顺序进
行说明
(8) 安 全 与 健 康 程
序或制度
必要时
必要时
根据业主要求
3.2 进度控制类
(1) 设 计 文 件 交 付
进度表
各 1 份
1
合同生效后一个月内
该进度表每个月更
新一次。设计文件
交付进度表按符合
工程进度的顺序编
制。
(2)制造进度报告
2
1
合同生效后，每一个
日历月 30 日前
综合类报告，按月
度编制和提交。
（3）设计二、三
级计划
合同签订后两个月
内依次提交，在以后
（13）技术资料及交付进度
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
的一个月内确定
（4）制造和发货
二级计划
合同签订后两个月
内依次提交，在以后
的一个月内确定
（5）制造和发货
三级计划
签订分包合同后一
个月内提交
3.3 物资供类
(1) 制 造 和 交 货 时
间表
1
1
根据合同
该进度表每个月更
新一次。
(2)发货预报
1
1
见合同条款
根据海关要求如需
增加，由我方免费
提供。
(3)箱件清单
8
1
见合同条款
(4) 装箱清单
8
1
见合同条款
(5) 付款和发货时
间表
签合同后一个月内
提交
(6) 消耗品的消耗
速度、预计每年需
求量和技术规范
合同生效后 6 个月
内
（7）备件清单
18
3.4 需报业主/印度
政府审批的文件 /
图纸
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
审查内容见印度有
关规范及本附件附
表。
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
3.5 用于安装、调
试、试运、机组性
能试验和运行维
护类
(1) 计算书（数据
表）
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
(2) 设备使用说明
书手册
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
用于安装、调试、
试运、机组性能试
验和运行维护。
(3) 设计和制造图
纸
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
用于安装、调试、
试运、机组性能试
验和运行维护，包
括设备总图、部件
总图、分图和必要
的零件图等。
(4) 制造完工报告
(E.O.M.R.)
6
5
在 完 成 检 验 或 试 验
后的 14 天内
我方将在合同签署
后 2 个月内向我方
提供“EOMR 的编制
与提交”程序。
(5) 所有必要的维
护 手 册 和 运 行 说
明
一份可复制
原 件 和 18
份复印件
6
调试前和电站和设
备移交前至少 6 个
月提交
(6) 调试原则（与
电站性能相比较
的设计数据、试验
目的和方案、需要
的文件）
调试前至少 12 个月
提交业主批准
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
(7) 试验/调试计划
（具体的试验方
法、计划、安全、
个体职责和结果）、
标准检查单（安装
结束时使用，确保
安装、试验正确）、
仪表证明单（证明
各种仪表）
设备/ 系统调试前至
少 6 个月提交
(8) 竣工文件
电站移交后向业主
陆续移交
3.6 配合工程设计
的文件/图纸
(1) 提 供 的 设 计 资
料
按本合同附件
1“ 技 术 规 范 书 ” 中
的要求提供。
(2) 详 细 设 计 所 需
资料
按 合 同 附 件 1“ 技
术规范书 ” 中的要
求提供。
3.7 监造所需的资
料
按本合同附件 5 的
要求提供。
3.8 培训所需的资
料
(1) 调试和操作员
培训计划
必要时
必要时
(2) 业主人员培训
计划
必要时
必要时
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
(3) 所有的培训手
册
必要时
必要时
(4) 说明和其它相
关文件
必要时
必要时
3.9 标准及技术规
范类
(1) 标准及技术规
范清单
必要时
必要时
(2) 标准及技术规范的提供
（14）监造、检验和性能验收试验
1. 检验与试验计划
我方在合同签署后一个月内编制质量检验试验计划，经招标方批准后实施。
计划内容至少包括：
a)文件编号与版次
b)设备/部套名称与标识编码
c)制造商名称
d)检验试验项目
e)参考规范、文件、图纸等
f)招标方参加的 H、W、R 点及审核的文件
g)简要的说明或备注
2. 工厂检验
2.1. 工厂检验是质量控制的一个重要组成部分，我方须严格进行厂内各生产环节
的检验和试验。我方提供的合同设备须签发质量证明、检验记录和检测报告，
并且作为交货时质量证明文件的组成部分。
2.2. 检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂实
验。
2.3. 我方检验的结果要满足要求，如有不符之处或达不到标准要求，我方要采取
措施处理直至满足要求，同时向招标方提交不合格品报告。我方发生重大质
量问题时将情况及时通知招标方。
3. 设备监造
3.1. 监造依据
根据本合同并参照电力工业部、机械工业部文件电办[1995]37 号，《大型电
力设备质量监造暂行规定》。
3.2. 监造方式
监造方式为文件见证、现场见证和停工待检，即 R 点、W 点、H 点。每次监
造内容完成后，我方和招标方的监造代表均须在见证表格上履行签字手续，
作为制造完工报告的一个组成部分。招标方的签字确认，并不免除我方负的
责任。
R 点：我方只需提供检查或试验记录或报告的项目，即文件见证。
W 点：招标方监造代表参加的检验或试验项目，即现场见证。
H 点：我方在进行至该点时必须停工等待招标方监造代表参加的检验或试验
的项目，即停工待检。
3.3. 监造内容
按照电力工业部、机械工业部文件电办[1995]37 号《大型电力设备质量监造
暂行规定》所规定的项目和内容。
4. 性能验收
4.1
性能测试
性能测试内容包括精确度测试、校正误差测试、长期质保要求、我方所在国
对于性能规范的要求及其他性能指标。
4.2
4.2.1
保证
我方按招标方要求保证交货，并按合同要求装货、打包和做标签。
4. 2.2
4.2.3
质保期为货到现场 18 个月或设备投运后 12 个月（以先到为准）。
产品出厂做试验，合格后方可发货，发货前招标方进行验收（提前 10 天
通知招标方）。
4.2.4
4.2.5
4.2.5.1
4.2.5.2
4.2.6
4.2.6.1
我方有责任保证设备可靠地运行。
设计、质量、材料和做工
我方保证系统是新的和优质的，设备在设计上没有缺陷。
我方进一步保证设备投运后更换的部件材料没有缺陷。
性能
我方保证的性能满足本规范的要求。
4.2.6.2 当设备不能满足上述要求时，我方保证延长它的限期，从设备经修理通过
所需性能规范测试后重新开始一个新的起始日期。
（15）技术服务和设计联络
1.0
1.1
我方现场技术服务
我方负责指导所供系统的现场安装，负责提供系统的检查、受电、功能恢
复、调试直至投入运行。我方所派现场服务人员是懂技术和熟悉设备性能的技术
人员，能够在场有效的工作，若因我方技术 人员原因未完成工地工作，由我方
负责。
序号
工序名称
工序主要内容
备注
1
中标后我公司提供详细内容
序号
技术服务内容
计划人月数
派出人员构成
备注
职称
人数
现场服务计划表
1.2 我方现场服务人员具有下列资质：
1.2.1 遵守法纪，遵守现场的各项规章和制度;
1.2.2 有较强的责任感和事业心，按时到位;
1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，
能够正确地进行现场指导;
1.2.4 身体健康，适现场工作的条件。
1.3 我方现场服务人员的职责
1.3.1 指导现场安装人员安装设备和控制系统接线。
1.3.2 我方现场服务人员有权全权处理现场出现的一切技术和商务问题。若发现
现场设备缺损（运输或装箱所致）、设备性能不满足控制要求，应该及时无条件
更换。如我方委托招标方进行处理，我方现场服务人员要出委托书并承担相的经
济责任。
1.3.3 负责查线和系统调试，直至能够投运并经过试运转，招标方验收合格为止。
我方提供的安装、调试重要工序表
1.3.4 我方按照本规范负责对所有供设备进行组装和安装，并保证其合理地开展。
1.3.5 我方提供有经验人员对所有仪器的启动和最初检查的服务，以保证系统按
规范要求运行。
1.3.6 我方提供的系统有至少一年的保修期。招标方有权与我方签定一个保修期
后可选择的维修合同。
1.3.7 我方提供在本规范书中仪器的招标方人员在供设备的运行、维护、故障排
除和修理方面的培训，并提供数据系统的人员培训。
1.3.8 我方提供关于性能规范方面完整的测试，并保证按规范要求通过由招标方
组织的验收。
1.3.9 我方对其现场服务人员的一切行为负全部责任。
1.3.10 我方现场服务人员的正常来去和更换事先与招标方协商。
1.4 招标方的义务
招标方要配合我方现场服务人员的工作，并在生活、交通和通讯上提我方便。
2.0 培训
2.1 为使合同设备能正常安装和运行，我方有责任提供相的技术培训。培训内容
与工程进度相一致。
2.2 培训计划和内容由我方在投标文件中列出。
2.3 培训的时间、人数、地点等具体内容由买卖双方商定。
2.4 我方为招标方培训人员提供设备、场地、资料等培训条件，并提供食宿和交
通方便。
3.0 设计联络
3.1 召开设计联络会的目的是及时协调接口设计，妥善解决技术问题和保证工程
的顺利开展。
3.2 招标方人员参加在我方制造厂召开的设计联络会所需的往返机票、当地交通
和食宿等费用见商务条款。
第一次设计联络会
时间：合同生效后确定
地点：待定
参加人数：待定
会议议程：
(1)工程进程里程碑；
(2)我方提供招标方审查批准或向招标方传递信息的文件和图纸；
(3)供需双方进行设计所需的互提技术资料的清单；
(4)我方介绍工业电视系统初步（基本）设计方案；
(5)供需双方的设计接口
如有必要，参加会议的我方人员考察工程现场，收集有关设计资料
第二次设计联络会
时间：第一次设计联络会之后 1 个月
地点：待定
参加人数：待定
会议议程：
(1) 招标方我方的请求，解释已提供给我方的技术资料中有疑问的地方；
(2) 招标方审查和批准我方提交的工业电视系统（基本）设计方案；
(3) 工业电视系统的接口确认；
(4) 参加会议的招标方人员将考察使用相同或相似的有关电厂和我方的设备
制造厂。
（16）技术差异表
无。
序号
项目名称、规格及所
在地
设备型号
设备
数量
项目状态
合同状态
1
土耳其 BIGA 自备电
厂 2×135MW 自备电
厂
输煤程控
1
已投产
执行结束
2
印度 BALCO 铝厂自
除灰渣程控
1
已投产
执行结束
1.我公司相关业绩：
（17）投标人资格文件中有关业绩、生产许可证明
检验资料及工厂简介
备电厂 4×135MW 自
备电厂
重庆松藻电力有限公
3
司 2×135MW 机组
输煤程控
1
已投产
执行结束
江苏太仓港发电有限
4
公司 2×300MW 机组
吹灰程控
1
已投产
执行结束
内蒙古华电河西发电
有限公司 2×600MW
5
机组
输煤程控
1
已投产
执行结束
北京第一热电厂
6
2×100MW
除灰程控
1
已投产
执行结束
杨 柳 青 电 厂
7
2×300MW
输煤程控
1
已投产
执行结束
天 津 滨 海 电 厂
8
2×100MW
水网程控
1
已投产
执行结束
北京第一热电厂（二
9
期）2×125MW
输煤程控
1
已投产
执行结束
山西河坡发电厂
10
11
2×200MW
孟加拉发电厂
循环水程控
输煤程控
1
1
已投产
已投产
执行结束
执行结束
上海杨树浦电厂
12
4×125MW
预处理程控
1
已投产
执行结束
盘 山 发 电 厂
13
2×600MW
除灰渣程控
1
已投产
执行结束
宁夏石嘴山电厂
14
15
16
2×300MW
广州电厂 2×200MW
荷泽电厂 2×300MW
工业废水
输煤程控
低压柜
1
1
1
已投产
已投产
已投产
执行结束
执行结束
执行结束
河北国华定州发电
17
厂 2×600MW
输煤程控
1
已投产
执行结束
阜阳华润电力有限公
18
司 2×600MW
水网程控
1
已投产
执行结束
山西神头第二发电
19
厂 2x500MW
化学水控制
1
已投产
执行结束
津 陈 塘 热 电 厂
制冷控制系
20
2x300MW
统
1
已投产
执行结束
徐州华鑫发电厂
废水、循环
21
2x300MW
水
1
已投产
执行结束
山 西 阳 城 电 厂
22
4×300MW
实验室仪表
1
已投产
执行结束
23
广东东莞天明/丰明电力
24
公司
河 北 衡 水 电 厂
实验室仪表
工业废水
1
1
已投产
已投产
执行结束
执行结束
信号类
型
燃油系
统
分离器
厂用电
共计
冗余后
的实 际 I/O 点数， 并考虑 15%的冗余：
2×300MW
徐州新沂发电厂
25
2×25MW
仪表成套
1
已投产
执行结束
河北国华盘山发电有限
26
公司2x600MW
循环水
1
已投产
执行结束
2. 生产许可证明、检验资料及工厂简介
（详见商务部分）
（18）其它要求提供的资料、图纸和数据
1. 控制系统的详 细配 置说明
根 据 招 标 方 要 求 PLC 系 统 采 用 AB 公 司 CONTROL LOGIX 5000 系 列 的
1756-L63 产品，本 套 程 控 系 统 中 的 控 制 器 采 用 单 CPU。 根 据 燃 油 程 控 系 统
AI：4～
20mA
21
5
/
26
30
AI：
PT100
AO：
DI：
DO：
合计：
23
1
39
14
98
/
/
20
6
31
/
/
36
10
46
23
1
118
37
211
27
3
136
43
239
按 照 《 燃 油 程 控 系 统 技 术 规 范 书 》 中 要 求 ， 每 个 AI 卡 件 不 应 超 过 8 点 ，
每个 AO 卡件 不应超 过 8 点 ；每个 DI/DO 模件 的通道 数不超 过 16 点。
控制系统详细配置组态图如下：
2.PLC 系统硬件说明
Controllogix 系 列 可 编 程 序 控 制 器 是 罗 克 韦 尔 公 司 在 1998 年 推 出 AB 系 列
的 模 块 化 PLC， 代 表 了 当 前 PLC 发 展 的 最 高 水 平 ， 是 目 前 世 界 上 最 具 有
竞 争 力 的 控 制 系 统 之 一 ， Controllogix 将 顺 序 控 制 、 过 程 控 制 、 传 动 控 制
及运 动控制 、通讯 、IO 技术 集成在 一个平 台上 ，可以为 各种工 业应用 提供
强有 力的支 持，适用 于各种 场合，最大的 特点是 可以使 用网络 将其相 互连
接，各个控制站之间能够按照客户的要求进行信息的交换。
Controllogix 采 用 框 架 式 结 构 ，所
有得 模块都 插在框 架的背 板上，背板 支
持模块的热插拔。
ControlLogix 在 简 单 易 于 使 用 的
环 境 下 ，实 现 了 卓 越 的 性 能 ，堪 称 业 内 典 范 。ControlLogix 控 制 器 最 大 存
储 容 量 可 达 8 兆 ，支 持 过 程 密 集 型 的 应 用 和 快 速 运 动 控 制 应 用 。可 以 根
据应 用要求 ，选用不 同存储 容量的 控制器 。CompactFlash 卡可 做程序 的移
动存 储。多种处 理器、多种 通讯模 块 和 I/O 可以混 合使用 ，不 受限制 。不
需 要 处 理 器 执 行 I/O 的 桥 接 和 路 由 ， 随 着 系 统 的 增 大 ， 可 用 网 络 把 控 制 分
布到另外的机架。
优点： 适合顺序、过程、传动和运动控制的模块化、高性能控制平
台：每 个 ControlLogix 处理 器可以 执行多 个控制 任务， 减少所 需要的 控制
器个 数，这样 ，排 错更快 。可以分 别触发 多个周 期任务 以便达 到更高 的性
能水平。
不加 限制地 混合多 个处理 器、网 络和 I/O：ControlLogix 平台的 高性能 ，
一部 分源于 作为快 速 NetLinx 网络操 作的 ControlLogix 背 板。ControlLogix
处理 器，I/O 和 通讯模块 就象网 络上的 智能节 点。
通 用 的 编 程 环 境 和 Logix 控 制 引 擎 ： 无 论 选 用 的 平 台 和 网 络 ， 通 过 使
用通 用的控 制模型 ，都可以 降低系 统成本 ，简 化集成 。组态和 编程是 一致
的，这样，不论开始的程序开发还是长远的系统维护，都可以少花力气。
连 接 到 NetLinx 开 放 式 网 络 结 构 : 在 全 厂 范 围 内 ， 从 车 间 到 管 理 层 ，
从互连网到电子化制造应用，信息全部无缝通讯。 产品方案设计
ControlLogix 处 理 器 提 供 模 块 化 用 户 内 存 （ 750K 到 8M 字 节 ） 能 解 决 大
量 I/O 问题（ 4000 点 模拟量 和 128，000 点数字 量）。可以控 制本地 和远程
I/O。处 理器 可以通 过 EtherNet/IP、 ControlNet、 DeviceNet 和 Universal
Remote I/O 监 控 I/O。 当 在 ControlLogix I/O 机 架 内 有 多 个 处 理 器 模 块 ，
甚至 在 ControlNet 网内有 多个处 理器模 块时，所 有的处 理器都 可以从 所有
的输 入模块 读到输 入值。任何一 个处理 器都可 以控制 任何特 定的输 出模块 。
通过系统组态指定每个输出模块由哪个处理器控制。
ControlLogix 平台是 机架式 模块化 安装。 ControlLogix I/O 是 背板安 装的。
电源 直接安 装在 ControlLogix I/O 机架 的左端 。ControlLogix I/O 机架有 4、
7、10、 13 或 17 槽之 分。模 块的安 装完全 和槽号 无关；任何模 块都可 以安
装在 ControlLogix I/O 机 架的任 意槽。 ControlLogix I/O 模块 的最大 通道数
是 32 通 道 。 每 个 模 块 的 可 卸 端 子 块 的 机 械 键 控 防 止 向 模 块 施 加 错 误 的 电
压。 不需要 断开连 线就可 以更换 I/O 模 块。
通 讯 除 了 内 置 的 RS-232 (DF1/DH-485 协 议 )口 之 外 ， 网 络 通 讯 的 接 口 是
模 块 化 的 。 包 括 EtherNet/IP, ControlNet, DeviceNet, DH+, and Universal
Remote I/O。也 可以连 接到 Profibus DP 和 Modbus 等网络 上。
ControlNet 网 络 是 开 放 、 技 术 先 进 的 控 制 网 络 ， 满 足 实 时 性 、 高 吞 吐 量 应
用的要求。
ControlNet 网 络采用 在工 业通讯 领域广 为证实 的通用 工业协 议 CIP
（Common Industrial Protocol, 原控制 和信息 协议）， 融 合了 I/O 控制 和对
等通讯的网络功能，并为这两种网络功能提供高速、高性能的网络通讯。
ControlNet 网 络除了 为关键 任务提 供确定 的、可 重复的 控制数 据传输 ，还
支持 非关键 数据的 传送。 I/O 的 刷新和 控制器 到控 制器的 互锁永 远比程 序
的上 载/下载、消 息传送 （Messaging）等 占有更 高的优 先级。
ControlNet 特 色
开 放现场 总线 IEC61158 和 欧洲标 准 EN50170
在 同一链 路上完 整实现 网络浏 览、程 序上载 /下 载、诊 断、控 制器间 的互
锁， I/O 控 制等全 部网络 通讯要 求，并 且不会 影响对 时间要 求较高 的 I/O
数据通讯。
灵 活的通 讯选择 (同轴电 缆、光缆、光纤环 网)，介 质冗余 ，支 持本质 安全
（intrinsically-safe）
高 速的数 据吞吐 能力（ 5Mbps 恒定 网络速 率）， 优异的 I/O 传 送和控 制器
间互锁性能。
单 个网络 最大支 持 99 个站 点，节 点间没 有最小 距离限 制。
可 选通用 介质、柔性介 质，多 种防护 方式，满足阻 燃型、地埋型 、架空 型、
铠装型、防腐型安装要求。
丛 网络上 任何节 点都可 以访问 到控制 器和整 个网络 ，方便 进行编 程（ 需通
过密码检验）和系统故障排查。
支 持 I/O 数据和 对等数 据的多 路发送 （Multicast），提升 网络效 率
可 组态、性能预 知、可保证 的、可 重复的 离散和 模拟 I/O 数 据网络 刷新性
能（ 支持 RPI 设定 ）
生 产者/消费者（ Producer / Consumer）网 络服务 支持您 在同一 链路上 完整
实现 设备组 态（configure）、 实时控 制（control）、信息 采集（ collect） 等
全部网络功能。
支 持对 FF 基金会 现场总 线的集 成。
网络及软件组成
Controllogix 采 用 框 架 式 结 构 ， 所 有 得 模 块 都 插 在 框 架 的 背 板 上 ， 背 板 支
持模 块的热 插拔。Controllogix 的 网络能 力可以 使控制 器的 IO 端子不 必放
在 本 地 ， 而 是 可 以 放 在 工 艺 现 场 ， cpu 框 架 可 以 通 过 总 线 （ controlnet） 来
完 成 信 息 的 传 递 ， 有 点 像 传 统 的 dcs 结 构 ， 这 种 方 式 大 大 的 拓 展 了
Controllogix 的应 用范围 。在上图 的基础 上可以 方便的 构建成 AB 典型 三层
结构 的网络 ，这种网 络可以 把所有 的系统 设备有 机地结 合为一 个整体 ，成
为 当 前 的 ERP 系 统 中 的 一 个 组 成 部 分 。 鉴 于 工 业 现 场 的 高 可 靠 性 要 求 ，
Controllogix 可 以 提 供 完 善 的 控 制 器 冗 余 功 能 ， 采 用 热 备 的 方 式 构 建 控 制
器，两 个框架 采用完 全相同 的配置 ，之 间使用 同步电 缆连接 ，不仅控 制器
可以采用热备，通讯网络也可以采用相似的方式进行热备，
除以上的部分可以热备外，控制器的电源也可以进行热备，这样大大提
高了 控制器 的运行 的可靠 性。 在组建 通讯网 络时， Ethernet/ip、controlnet
是比 较常用 的通讯 协议，除此 之外，Controllogix 还 支持 devicenet、DH+、
RS232、DH485 等 。使用 Ethernet/IP 可 以很方 便的把 控制器 接入到 通常所
说 的 局 域 网 中 ， 和 局 域 网 的 计 算 机 协 同 工 作 。 Controlnet 则 是 一 个 高 速
总线 协议，可以支 持 5M/S 的通讯 速率，主要用 于控制 器之间 控制器 和 IO
框架 之间的 信息交 换，具 有多点 发送/多点 接收的 能力，通讯介 质可以 为同
轴 电 缆 或 光 缆 ， 距 离 最 远 可 以 达 30 公 里 ， 在 使 用 第 三 方 通 讯 适 配 器 的 情
况下 ，可以 和其他 的总线 协议实 现无缝 连接，如和 modbus. Controllogix 的
编 程 软 件 是 Rslogix5000, 在 Rslogix 上 可 以 使 用 梯 形 图 方 式 进 行 编 程 ， 图
形化 的界面 使繁重 的编程 开发成 为了一 种乐趣 ，完成后 只要将 程序下 载到
控制 器模块 之上就 可以了 ，大 大缩短 了开发 周期。IFIX 提供了 基于组 件的
监视 控制功 能，它 的强大 的功能 不仅可 以用于 Controllogix 的 人机界 面的
组态 ，而 且也可 以用于 对其他 的 PLC 的监控 ，功 能可以 和 intouch 相媲 美。
Rsnetworx 是 一 个 网 络 调 度 软 件 ， 如 果 使 用 了 controlnet ， 就 必 须 使 用
rsnetwors 对网 络的有 关参数 进行设 置，否则网 络不能 正常工 作。上述 三个
软件 都是基 于 RSLINX 的， RSLINX 是 所有的 Controllogix 模块的 驱动，
也支 持所有 的 AB 的总 线协议 。
特点：
模块化、可扩展的结构
High performance passive, 多主 总线
背板 通讯采 用生产 者/客 户模式
No slot dependencies
通讯桥接独立的控制器
一个框架中的多处理器
2.1
1756-ENBT ETHERNET/IP 通讯接口模块
通讯速率：10/100MBPS
连接:
每个模块最多支持
64 个 TCP/IP 连接
128 个 Logix 连接（I/O 和信息）
每秒 5000 个信息
最大功率：3.65W
5V 时的背板电流 700ma
24v 时的背板电流 3ma
2.2
1756-CONTROINET 网络
通讯速率：5MBPS
连接：
电缆：
每个模块 64 个连接
RG-6 同轴电缆
1786-RG6(屏蔽高频电缆)
1786-RG6F(四芯屏蔽高频同轴电缆)
1786-XT 终端电阻
选择分接头：
1786-TPR（T-型直角分接头）
1786-TPS（T-型直接头）
1786-TPRY（T-型直角分接头）
1786-TPYS（T-型直接头）
最大功率：5.14W
5v 时的背板电流 970/1000
24v 时的背板点流 2
2.3
1756-IB16 数字量交流输入模块
输入点数：16
电压类型：12/24v 直流灌入型
工作电压：10-31.2v 直流
输入延迟时/有 ON 到 OFF ：2ms 硬件和滤波器时间（0.1.2.9.或 18ms）
最小导通状态输入电流：5.5ma
最大导通状态电流：2ma
最大断开状态电流：1.5ma
可拆卸子块：1756-TBCH/1756-TBS6H
5v 时背板负载电流（Ma）:150
24 时流背板负载点：2
最大功耗：60C 时 4.5W
2.4
1756-OB16 数字量交流输出模块
输入点数：16
电压类型：12/24v 直流灌入型
工作电压：10-31.2v 直流
每点最大输出电流额定值：50C 时 0.5A（线性递减）60 时 0.35A
每个模块最大输出电流额定值：50C 时 16A（线性递减）60 时 10A
可拆卸端子块：1756-TBCH/1756-TBS6H
5v 时背板负荷电流（ma）：300
24v 是背板负载电流（ma）：2
最大功率：60 时 4.8W
2.5
1756-IF8
模拟量 I/O 模块
输入点数：8 路单端/路高速差分
输入电压范围：+/-10.25v 0-5.125v 0-10.25v
可拆卸端子块：1756-TBCH/1756-TBS6H
5V 时背板负载电流（ma）：150
24V 时背板负载电流（ma）：40
最大功耗：1.73W-电压/2.33W-电流
2.6
1756-OF8
模拟量 I/O 模块
输出点数：8 路电压或电流
输出电压范围：
可拆卸端子块：1756-TBCH/1756-TBSH
5V 时背板负载电流（ma）：150
24V 时背板负载电流（ma）：210
最大功耗：4W-4 路电流
3.燃油控制通讯接口形式：
本 工 程 辅 助 车 间 采 用 全 厂 联 网 集 中 控 制 ， 燃 油 程控系统作 为 整 个 控 制
网络 的一个 子系统 ，应留有 满足上 层网络 要求的 通讯接 口的软 、硬 件，我
公司 将无条 件地提 供联网 所需的 满足要 求的软 件和硬 件。本工 程辅助 车间
监控 网采用 100M 的工 业以太 网。
OPC 是 一个软 件标准，它 可以使 自动化 应用程 序方便 地读取 工业企 业
的工 厂级数 据。基 于 OPC 的开 发，由 一批处 于领导 地位的 工业自 动化供
应商 组成的 基金会 推动着 这一基 于 OLE 通 讯标准 的发展 。OPC 的 目标是
基于 Microsoft 的组 件对象 建模（ COM）技 术定义 一个标 准接口 ，允许 自
动化 和控制 应用程 序、控 制设备 、以 及商业 和办公 应用软 件之间 相互操 作。
使用 OPC，iFIX 工作台 能与 任何本 地 OPC 服务 器直接 通讯。 通过使
用数 据服务 器安装 程序， 能给 iFIX 节点添 加一个 本地 OPC 服务器 。这个
应用 存放在 Dynamics 目 录下，从有效 的 iFIX 数 据服务 器列表 中添加 、修
改和 删除 OPC 服 务器。
如果 需要与 一个远 程的 OPC 服 务器通 讯，在 使用 Data Server 安装程
序添 加 OPC Server 时 ，在 Machine Name 域 中指定 远程的 计算机 名；或者，
使用 OPC Client 驱动与 远程 OPC Server 通信。 此驱 动可以 连接任 何本地
和远 程 OPC Server，并在 过程数 据库中 存储信 息。
RSLinx 软件实 现上下 位数据 库之间 的连接 ，ControlNet 网络 连通后 ，
以 OPC 数 据交换 方式在 RSLinx 软件 中建立 TOPIC，选 定相应 的 TOPIC
建立 上位数 据库，iFIX 软 件所有人 机交互 功能即 可实现 ，如果 在辅控 网操
作员 站的 RSLinx 软件中 规定远 程 IP 地 址（如 ：燃油 程控系 统 PLC 的 IP
地址 ），则 远程 站点就会 把数据 以 OPC 数据 交换方 式从 TOPIC 以太网 接口
上传过去。
同样道理，不仅是监控画面的采集和监视，上游辅控网操作员站也可
通过 远程站 点的 gateway 版 本的 RSLinx 远程在 线修改 PLC 程 序。
我公 司将提 供有效 的手段 以防止 网络故 障时本 车间运 行数据 的丢失 ，当网
络故 障时，这 些数据 应能被 暂时存 储，待网络 通讯恢 复正常 后，这些 数据
应能自动被送往上层网络。
序
号
测点名称
DI
DO
AO
AI
RTD
1
1#汽车泄油齿轮泵
6
2
1
2
2#汽车泄油齿轮泵
6
2
1
3
1#泄油泵过滤器出口差压
1
4
2#泄油泵过滤器出口差压
1
5
汽车泄油齿轮泵出口母管压
力
1
6
1#供油泵
6
2
1
7
2#供油泵
6
2
1
8
3#供油泵
6
2
1
9
1#细滤油器差压
1
10
2#细滤油器差压
1
11
3#细滤油器差压
1
12
炉回油入口母管温度
1
13
炉回油入口母管压力
1
14
炉供油出口母管温度
1
15
炉供油出口母管压力
1
16
炉供油出口母管流量
1
4.实际工艺系统 I/O 点数统计表：
当网络故障时，辅控网画面将出现“假数据” 情况，即画面各设备状态
保 持 断 网 前 一 瞬 间 的 状 态 而 不 发 生 变 化 ， 或 者 因 OPC 驱 动 无 法 上 传 新 数
据而 造成画 面呈现 无节点 数据的 报错状 态，此时 ，就 地画面 正常运 转，在
网络 恢复连 接后，就 地节点 恢复向 上发送 数据的 工作，辅控网 节点的 画面
也将 根据其 自身设 定的刷 新时间 的长短 ，快速或 慢速逐 一连接 正常。对于
生 产 运 行 过 程 中 的 事 实 数 据 和 历 史 数 据 的 采 集 ， 我 公 司 采 用 VBA 语 言 编
写 的 报 表 可 将 数 据 存 储 在 excel 文 件 中 ， 方 便 查 询 整 理 ， 存 储 容 量 仅 受 计
算机 硬盘容 量的限 制。在和 上游辅 控网的 数据连 接恢复 后，远 程节点 可第
一时间将本机内存储的报表文件上传至辅控网操作员站计算机中。
17
18
19
20
21
22
23
24
25
26
锅炉房来蒸汽入口母管温度
锅炉房来蒸汽入口母管压力
泵回油电动调节阀
污油齿轮油泵
污油池液位
污油过滤器压差
1#贮油罐温度
2#贮油罐液位
2#贮油罐温度
2#贮油罐液位
合计:
3
6
0
39
2
2
0
14
1
0
1
1
1
1
1
1
1
1
21
1
10
10
23
5.PLC 硬件清单：（详见附录二）
6.仪表及控制设备清单：（详见附录三）
L1-6
CB1-66A
N1
L1-5
CB1-56A
N1
L1-4
CB1-46A
N1
N1
N1
N1
CB1-16A
CB1-26A
CB1-36A
L1-1
L1-2
L1-3
CB0-16A
CB0-26A
CB0-36A
N0
N0
N0
N0
CB0-46A
L0-1
L0-2
L0-3
L0-4
K01-
N1
L1-2
24V－
24V+
K01+
K016A
K026A
K02-
K02+
K036A
K03+
K03-
电磁阀箱电源
备用
IO站电源
PLC从站电源
PLC主站电源
24V电源箱电源
电源柜照明及风扇
PC机柜照明及风扇
PLC柜照明及风扇
备用
交换机电源
仪表电源
PC机柜电源
7.电源系统配置示意图：
220VAC
1L 1N
1CB0
1L0 N0
220VAC
2L 2N
2CB0
2L0 N0
2C
1C
1C
1C
1C
2C
2C
2C
L0 N0
L0 N0
L1 N1
8.随机备品备件：(详见附录 6)
（19）投标人需要说明的其它技术问题
无。
附录一 燃油控制系统组态、电源原理图
序号
名称
型式规范
单位
数量
生产厂商
1
控制器模件
1756-L63
块
1
AB
2
模拟量输入模件（AI）
1756-IF8
块
4
AB
3
热电阻输入模件（RTD）
1756-IR6I
块
5
AB
4
模拟量输出模件（AO）
1756-OF8
块
1
AB
5
数字量输入模件（DI）
1756-Ib16
块
5
AB
6
数字量输出模件（DO）
1756-OB16E
块
2
AB
7
7 槽机架
1756-A7
块
1
AB
8
13 槽底板
1756-A13
块
2
AB
9
继电器
24V
只
112
欧姆龙
10
通讯模块
1756-CNBR
块
3
AB
11
以太网接口模块
1756-ENBT
块
1
AB
12
电源模块
1756-PA75
块
3
AB
13
电源柜
2200X800X600
面
1
陕西旭能
14
PLC 柜
2200X800X600
面
1
陕西旭能
15
接线端子
1756-TBCH
块
4
Rockwell
16
接线端子
1756-TBNH
块
13
Rockwell
17
CPU 电池
1756-BA1
块
1
Rockwell
18
T 型分接器
1786-TPS
块
4
Rockwell
19
同轴电缆连接头
1786-BNC
个
10
Rockwell
20
同轴电缆
1786-RG6
套
1
Rockwell
21
端接器
1786-XT
块
4
Rockwell
22
操作系统
Windows2003
套
1
Microsoft
23
监控软件
IFIX 开发版（300 点）
套
1
GE
24
编程软件
RSLogix5000
套
1
Rockwell
25
上位机应用软件
套
1
陕西旭能
26
PLC 应用软件
套
1
陕西旭能
附录 二： PLC 硬 件清 单
序号
名称
规格及型号
单位
数量
生产厂家
1
CPU 模块
S7–414-4(H)
块
1
SIEMENS
2
通讯模块
6GK7443-1EX11-0XE0
块
1
SIEMENS
3
机架
6ES74002JA000AA0
套
1
SIEMENS
4
存储卡
6ES7952-1AL00-0AA0
块
1
SIEMENS
5
电池
6ES7971-0BA00
个
1
SIEMENS
6
总线连接器
6ES7972-0BA12-0XA0
个
2
SIEMENS
7
电源
PS 407 5A
个
2
SIEMENS
8
开关量输入模件
6ES7 321-1BH02-0AA0
（16 点）
块
5
SIEMENS
9
开关量输出模件
6ES7 322-1BH01-0AA0
（16 点）
块
2
SIEMENS
10
模拟量输入模件
6ES7 331-1KF01-0AB0
（8 点）
块
9
SIEMENS
11
模拟量输出模件
6ES7 3325HF000-AB0
块
1
SIEMENS
12
DIN 导轨
6ES7195-1GF30-0XA0
块
3
SIEMENS
13
总线模块（热插拔）
6ES7195-7HB00-0XA0
块
3
SIEMENS
14
总线连接器
6ES7972-0BA12-0XA0
块
3
SIEMENS
15
接线端子
6ES7392-1AM00-0AA0
块
17
SIEMENS
序
号
名 称
规格和型号
单
位
数
量
产地
生产厂家
1
CPU 模块
140CPU67160
块
1
法国
施耐德
2
处理器接口
140CRP93200
块
1
法国
施耐德
3
网络适配器
140NOE77110
块
1
法国
施耐德
4
6 槽背板
140XBP00600
块
1
法国
施耐德
5
电缆 TAP 接头
MA-0186-100
块
20
法国
施耐德
6
电缆 F 接头
MA-0329-001
块
8
法国
施耐德
7
16 点数字输入模
块
140DDI35300
块
5
法国
施耐德
8
16 点数字输出模
块
140 DDO353 00
块
2
法国
施耐德
9
8 点模拟输入模块
140ACI04000
块
9
法国
施耐德
10
8 点模拟输出模块
140ACO02000
块
1
法国
施耐德
11
40 点端子条
140XTS00200
块
17
法国
施耐德
12
电源模块
140CPS11420
块
3
法国
施耐德
13
RIO 站适配器
140CRA93200
块
2
法国
施耐德
14
16 槽背板
140XBP01600
块
2
法国
施耐德
施耐德配置
西门子配置
序号
测点名称
仪表名称
单位
数量
型式规范
生产厂商
1
1#汽车泄油齿
轮出口压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
2
2#汽车泄油齿
轮泵出口压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
3
1#泄油泵过滤
器出口差压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
4
2#泄油泵过滤
器出口差压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
5
汽车泄油齿轮
泵出口母管压
力
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
6
1#供油泵出口
压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
7
2#供油泵出口
压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
8
3#供油泵出口
压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
9
1#细滤油器差
压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
10
2#细滤油器差
压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
11
3#细滤油器差
压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
12
炉回油入口母
管温度
PT100 热电
阻
只
1
双支 PT100
上自仪/蓝德/西仪
13
炉回油入口母
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
附录三：仪表及控制设备清单
管压力
EJA/美国 ABB
炉供油出口母
PT100 热电
只
1
双支 PT100
上自仪/蓝德/西仪
14
管温度
阻
炉供油出口母
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
15
管压力
EJA/美国 ABB
炉供油出口母
质量流量计
只
1
DN100
罗斯蒙特/德国
16
管流量
E+H/美国 ABB
锅炉房来蒸汽
PT100 热电
只
1
双支 PT100
上自仪/蓝德/西仪
17
入口母管温度
阻
锅炉房来蒸汽
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
18
入口母管压力
EJA/美国 ABB
污油齿轮油泵
就地压力表
只
1
YTP-150 抗震
上自仪/蓝德/西仪
19
出口压力
型
只
1
美国
MEGNATROL/德
国 E+H/德国
20
污油池液位
雷达液位计
四线制
VEGA
污油过滤器压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
21
差
EJA/美国 ABB
PT100 热电
只
双支 PT100
上自仪/蓝德/西仪
22
1#贮油罐温度
阻
10
只
美国
MEGNATROL/德
国 E+H/德国
23
2#贮油罐液位
雷达液位计
1
四线制
VEGA
PT100 热电
只
双支 PT100
上自仪/蓝德/西仪
24
2#贮油罐温度
阻
10
只
美国
25
2#贮油罐液位
雷达液位计
1
四线制
MEGNATROL/德
序号
名称
型号、规格
数量
单位
生产厂家
备注
1. PLC 系统
1)
主机
1756-L63
1
块
AB
2)
电源模块
1756-PA75
3
块
AB
3)
以太网接口模块
1756-ENBT
1
块
AB
4)
热备电缆
1757-SRC1
1
块
AB
5)
CNET 通讯接口模块
1756-CNBR
3
块
AB
6)
7 槽机架
1756-A7
1
块
AB
7)
13 槽底板
1756-A13
2
块
AB
8)
开关量输入模块
1756-IB16
5
块
AB
9)
开关量输出模块
1756-OB16E
2
块
AB
10)
模拟量输入模块
1756-IF8
4
块
AB
11)
模拟量输出模块
1756-OF8
1
块
AB
12)
RTD 输入模块
1756-IR6I
5
块
AB
13)
接线端子
1756-TBCH
4
块
AB
14)
接线端子
1756-TBNH
13
块
AB
15)
CPU 电池
1756-BA1
1
块
AB
16)
T 型分接器
1786-TPS
6
块
AB
满足需
要
17)
同轴电缆连接头
1786-BNC
10
个
AB
满足需
要
18)
同轴电缆
1786-RG6
1
套
AB
满足需
要
19)
端接器
1786-XT
4
块
AB
2. 编程软件及监控软件
1)
操作系统
Windows2003
1
套
Microsoft
2)
监控软件
IFIX 运行版
1
套
Intellution
4)
编程软件
RSLogix5000
1
套
AB
5)
上位机应用软件
1
套
陕西旭能
国 E+H/德国
VEGA
附录四：仪表及控制设备汇总清单
6)
PLC 应用软件
1
套
陕西旭能
3. 操作员站
1)
2)
3)
4)
5)
6)
上位机操作员站
操作员站显示器
音箱
A4 激光打印机
操作台
操作员工作椅
610H
19" LCD
R1000T
HP 1320
760×120×1000
1
1
1
1
1
3
台
台
对
台
套
副
台湾研华
韩国三星
漫步者
HP
陕西旭能
陕西旭能
4. 机柜及附件
1)
2)
3)
3)
4)
5)
6)
10)
电源柜
控制柜（含继电器）
控制室专用电源
控制室专用电源
网络交换机
UTP 双绞线
UPS 电源装置
信号隔离器
2200×800×600
2200×800×600
24VDC
48VDC
RS20
UTP5E
3KVA，半小时
1
1
1
1
1
305
1
5
面
面
套
套
台
米
台
个
陕西旭能
陕西旭能
台湾明纬
台湾明纬
赫斯曼
AMP
美国山特
ACI
含空开
2 光 6 电
5. 成套仪表
1)
2)
3)
不锈钢压力表
压力变送器
差压变送器
YTP-150 抗震型
3051C
3051C
6
6
6
4
4
4
6
6
6
只
只
只
上自仪三厂
蓝德
西仪
罗斯蒙特
日本 EJA
美国 ABB
罗斯蒙特
日本 EJA
美国 ABB
满足需
要
含三阀
组
含三阀
组
23
上自仪三厂
4)
Pt100 热电阻
23
只
蓝德
23
西仪
5)
雷达液位计
5 米
3
3
台
MEGNATR
OL
E+H
3
VEGA
5)
质量流量计
5 米
1
1
台
MEGNATR
OL
E+H
1
VEGA
序号
名称
型号、规格
数量
单位
生产厂家
备注
1)
主机
1756-L63
1
块
AB
2)
电源模块
1756-PA75
3
块
AB
3)
以太网接口
模块
1756-ENBT
1
块
AB
4)
热备电缆
1757-SRC1
1
块
AB
5)
CNET 通讯
接口模块
1756-CNBR
3
块
AB
6)
7 槽机架
1756-A7
1
块
AB
7)
13 槽底板
1756-A13
2
块
AB
8)
开关量输入
模块
1756-IB16
5
块
AB
9)
开关量输出
模块
1756-OB16E
2
块
AB
10)
模拟量输入
模块
1756-IF8
4
块
AB
11)
模拟量输出
模块
1756-OF8
1
块
AB
12)
RTD 输入模
块
1756-IR6I
5
块
AB
13)
接线端子
1756-TBCH
4
块
AB
14)
接线端子
1756-TBNH
13
块
AB
15)
CPU 电池
1756-BA1
1
块
AB
16)
T 型分接器
1786-TPS
6
块
AB
满足需
要
17)
同轴电缆连
接头
1786-BNC
10
个
AB
满足需
要
18)
同轴电缆
1786-RG6
1
套
AB
满足需
要
附录五：进口清单
序号
名称
型式规范
单位
数量
生产厂商
备注
1
数字量输入模块
1756-IB16(20 针)
块
1
AB
进口
2
数字量输出模块
1756-OB16(36 针)
块
1
AB
进口
3
模拟量输入模块
1756-IF8(36 针)
块
1
AB
进口
4
模拟量输出模块
1756-OF8(36 针)
块
1
AB
进口
附录六：备品备件清单
附录七：专用工具清单
19)
20)
21)
22)
端接器
操作系统
监控软件
编程软件
1786-XT
Windows2003
IFIX 运行版
RSLogix5000
4
1
1
1
块
套
套
套
AB
Microsoft
Intellution
AB
操作员站显
23)
示器
19" LCD
1
台
韩国三星
A4 激光打
24)
印机
HP 1320
1
台
HP
2 光 6
25)
26)
网络交换机
UTP 双绞线
RS20
UTP5E
1
305
台
米
赫斯曼
AMP
电
UPS 电源装
27)
28)
置
信号隔离器
3KVA，半小时
1
5
台
个
美国山特
ACI
4
4
罗斯蒙特
日本 EJA
含三阀
29)
压力变送器
3051C
4
只
美国 ABB
组
6
6
罗斯蒙特
日本 EJA
含三阀
30)
差压变送器
3051C
6
只
美国 ABB
组
3
3
MEGNATR
OL
E+H
31)
雷达液位计
5 米
3
台
VEGA
1
1
MEGNATR
OL
E+H
32)
质量流量计
5 米
1
台
VEGA
序号
名称
型式规范
单
位
数量
生产厂商
备注
1
便携组态器
IBM T60P-2007-MT1
台
2
IBM
(原 JT1 已停产）
2
AB 专用接线工具
台
1
AB
进口
3
万用表
台
1
VICTOR
4
电流发生器
4~20mA,0~10V
台
1
VICTOR
序号
名称
型式规范
单位
数量
生产厂商
备注
1
电源模块
1756-PA72
块
2
AB
进口
2
CPU 模块
1756-L63
块
1
AB
进口
3
通讯模块
1756-CNBR
块
2
AB
进口
4
数字量输入模块
1756-IB16(20 针)
块
1
AB
进口
5
数字量输出模块
1756-OB16(36 针)
块
1
AB
进口
6
模拟量输入模块
1756-IF8(36 针)
块
1
AB
进口
7
模拟量输出模块
1756-OF8(36 针)
块
1
AB
进口
8
RTD 模块
1756-IR6(20 针)
块
1
AB
进口
9
通讯模块
1756-CNBR
块
1
AB
进口
附录八：三年备品备件清单
招标编号: CDT-BCPC-E-K-07-011
大唐彬长发电厂（2×600MW）新建工程
燃油程控系统投标书
技术部分
投
标
人： 陕 西 旭 能 自 动 化 控 制 有 限 公 司
2007 年 12 月
目
录
（11）技术规范
（12）供货范围
（13）技术资料及交付进度
（14）监造、检验和性能验收试验
（15）技术服务和设计联络
（16）技术差异表
（17）投标人资格文件中有关业绩、生产许可证明、检验资料及工厂简介
（18）其它要求提供的资料、图纸和数据
（19）投标人需要说明的其它技术问题
（11）技术规范
1
总则
1.1 本规范书适用于大唐彬长发电厂新建（2x600MW）工程的燃油程控系统。它
提出了该系统的功能设计、结构、性能、安装和试验等方面的技术要求。本工程
采用一套 PLC 控制系统实现对整套燃油系统进行监视和控制。
陕西旭能自动化控制有限公司响应：完全同意。
1.2 本规范书提出了最低限度的技术要求，并未对一切技术细节作出规定。也未
充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的
优质产品。
陕西旭能自动化控制有限公司响应：完全同意。
1.3 投标方应 具 备 所 供 的 燃油程控系统在 国 内 同 等 容 量 、 同 等 功 能 、 规 模 两
个电厂、两年以上成功运行业绩以及工程安装指导和调试的资格和经验，
其分 包商亦 应具有 同样资 格和经 验并完 全执行 本规范 书的要 求，分包 商资
格应由招标方书面认可，不允许分包商再分包。
陕西旭能自动化控制有限公司响应：完全同意。
1.4 投标方提供的控制系统方案应和招标方控制系统的整体设计方案相协调，并
无条件地满足其要求。
陕西旭能自动化控制有限公司响应：完全同意。
1.5 投标方供货范围内的所有设备选厂、选型应在投标书中列出并征得招标方的
认可。其中可编程序控制器（PLC）、继电器、变送器、过程开关等设备应承诺
可按照招标方的要求选定生产厂和型号。
陕西旭能自动化控制有限公司响应：完全同意。
1.6 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提
供的系统完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书
中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细的描述。
陕西旭能自动化控制有限公司响应：完全同意。
1.7 本规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执
行。
陕西旭能自动化控制有限公司响应：完全同意。
1.8 技术协议书应以本规范书为蓝本，加入招标方认可的偏差，经买卖双方确认
后作为定货合同的技术附件，与合同正文具有同等效力。双方的技术联络、配合
文件和有关的会议纪要也与合同正文具有同等效力。
陕西旭能自动化控制有限公司响应：完全同意。
1.9
投标方提供的设备、系统采用的专利涉及到的全部费用均被认为已包含在
设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
陕西旭能自动化控制有限公司响应：完全同意。
1.10
招标方在联络会和设计过程中对于投标方设计方案和图纸的确认，尤其是
硬件配置、功能分配及控制逻辑等的确认并不代表招标方应为控制系统系统的设
计承担责任，投标方应完全保证所供控制系统的安全可靠性、合理性、完整性和
优良性。无论是否经过招标方确认，投标方都应无条件对系统中的缺陷、不足和
与合同不符的地方进行修改、补充或更换，而不增加任何费用。
陕西旭能自动化控制有限公司响应：完全同意。
1.11
本工程采用 KKS 编码，投标方应在提供的文件图纸资料中采用此编码。
陕西旭能自动化控制有限公司响应：完全同意。
2
技术要求
2.1 设备运行环境条件:
设备安装地点：
大唐彬长发电厂（室内）
电厂高程：
年平均大气压力
室外环境温度：
年平均相对湿度
地震基本烈度：
主厂房零米海拔高度（黄海高程系）为 881.80～854.20 m
881.4hpa
极端最高 37.6℃/极端最低 -25.2℃
69%
6 度
陕西旭能自动化控制有限公司响应：完全同意。
2.2 规范和标准
本 规 范 书 中 涉 及 的 所 有 规 范 、 标 准 均 应 为 最 新 版 本 , 如 投 标 方 使
用 本 规 范 以 外 的 规范和 标 准 ， 应 征 得 招 标 方 的 同 意 。
引用的规范和标准如下：
GB11920-98
GB4720-84
JB616-84
IEC144
ANSI488
ISA-55.2
ISA-55.3
ISA-55.4
电站电气部分集中控制装置通用技术条件
低压电器电控设备
电力系统二次电路用屏（台）通用技术条件
低压开关和控制设备的外壳防护等级
可编程仪器的数字接口
过程运算的二进制逻辑图
过程操作的二进制逻辑图
仪表回路图
SAMA PMS 22.1
NEMA-ICS4
NEMA-ICS6
TCP/IP
IEEE802
仪表和控制系统功能图表示法
工业控制设备及系统的端子板
工业控制装置及系统的外壳
网络通讯协议
局域网标准
电力工程建设强制性条文（2006 版）
陕西旭能自动化控制有限公司响应：完全同意。
2.3
买卖双方工作范围与界限
2.3.1 投标方的工作范围：投标方应针对燃油工艺系统提供一套完整的功能齐全
的配套的仪表与控制系统。投 标方应 提供除 了控制 电缆和 仪控设 备安装 所需
材料以外的所有控制设备和就地表计。投标方应该提供下列设备:
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.1 燃油控 制 系 统 上 位 机 ， 各 子 系 统 PLC 主 机 ， Ｉ /Ｏ 模 块 ， 网 络 通 讯
模块 ，电源柜 ，交 换机，适 配器，通 讯电缆 、光缆等 PLC 的 全套软 硬件控
制设备。
陕西旭能自动化控制有限公司响应：完全同意。
柜的外壳采用经优选的精加工的薄钢片，，以其结构上足够的加固来保证平
坦的表面，并在装运和安装时防止振动并提供足够的刚度。门用整块平板作成。
为保证钢度，门边向后面卷成圆形，柜的底面有安装用的支撑板，屏柜完全矩形，
以与相邻柜能很好配合。成套柜的材料选择和制造工艺使柜的外部和内部达到外
观整洁，柜的外部不出现焊缝、铆钉或螺栓头，机柜门采取相应的措施，以提高
抗射频干扰（RFI）能力，柜门上不装设任何系统部件。距电子柜 1.2m 处及以
外发出工作频率 470MHz 功率输出达 5W 的电磁干扰和射频干扰，不会影响系
统正常工作。
2.3.1.2 程控 柜、电 源柜包 括柜内 所有的 继电器 、电源 开关等 辅助设 备和柜
内接线、电源切换装置等。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.3 现 场安装 的控制 箱、电 动门配 电箱、仪 表保温 箱等，包 括箱柜 内所
有仪表设备和材料、接线等。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.1.4 就 地 压 力 表 （ 差 压 表 ）、 温 度 表 、 热 电 阻 、 变 送 器 、 过 程 开 关 、 电
磁阀 、化学分 析仪表 、流 量测量 装置、液 位计等 工艺系 统要求 的所有 控制
用表计和设备。设备选型应由招标方认可。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.2 招标方 工作内 容
2.3.2.1 招标 方负责 确认投 标方的 控制方 案、控 制原则 、图纸 和技术 文件并
提供有关的辅助车间网络通讯接口资料。
陕西旭能自动化控制有限公司响应：完全同意。
2.3.2.2 投 标 方 提 供 的 设 计 方 案 和 图 纸 必 须 经 招 标 方 认 可 后 才 能 做 为 正 式
图纸出版。招标方负责设计下列内容:
. 燃油泵房控制设备室布 置及就 地箱柜 布置图 。
. 现场埋件和电缆桥架施工图。
. 控制电缆敷设、安装材料统计。
. P&ID 图 及 设 备 清 册 （仪表和控制设备由投标方按招标方要求成套供
货）。
陕西旭能自动化控制有限公司响应：完全同意。
2.5 控制方式
2.5.1 投标方应通过 PLC 对整套燃油系统进行监视和控制。本工程采用全厂辅助
车间联网控制方式，在电厂集中控制室内通过全厂辅助车间监控网络上的操作员
站对各辅助车间系统进行集中实时监控，辅助车间控制室不再设常规控制仪表盘。
为了在上层网络故障时，依然能对燃油工艺系统实现自动控制并满足运行就
地巡检的需要，燃油程控系统设有 1 台本地上位机构成下层网络，与 PLC 机柜
均安装于燃油泵房就地控制室内，该上位机由投标方供货。正常时，在上层网络
操作员站上实现整套燃油工艺系统的自动控制。上层网络由招标方负责，投标方
应提供燃油控制系统与辅助系统控制网络之间冗余双向通讯接口的软、硬件，并
参加整个辅助系统控制网络的联网调试，实现辅网对燃油系统的监控，直至达到
招标方对辅助系统控制网络的设计要求。
投标方提供的设计方案应满足上述在辅助系统控制网络和本地上位机站进
行监控的要求，并考虑两处操作的闭锁措施。并在投标书中给出详细的系统配置
图和说明。
陕西旭能自动化控制有限公司响应：完全同意。
2.6 系统监控要求
2.6.1 燃油程控系统应采用以微处理器为基础的可编程序控制器（PLC）进行顺
序控制,可编程控制器按照招标方要求选型，顺控逻辑设计应符合工艺系统的控
制要求。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.2 控制系统应对整个工艺系统进行集中监视、管理和自动程序控制，并在 PLC
内应设有必要的保护和闭锁功能。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.3 对于 工艺系 统内所 有的电 动阀门 、风机 、泵等设 备，均 可进行 程序(远
方)控制 及就地 控制， 控制逻 辑中应 提供必 要的闭 锁手段 。
陕西旭能自动化控制有限公司响应：完全同意。
2.6.4 燃油区域的厂用电源 380V 进线及联络断路器的控制、测量及保护，采用
硬接线进入燃油程控系统，在燃油程控系统中实现该区域供电系统的投切、监视。
信号类型
油水分离器
AI：4～20mA
5
DI：
20
DO：
6
合计：
31
此部分 IO 点数暂定为 ：DO:
10
点/ DI：36
点
陕西旭能自动化控制有限公司响应：完全同意。
2.6.5 燃油系统图详见本规范书附图。监控点的统计请按照本招标书工艺系统附
图的监控要求进行统计。系统监控 I/O 点统计原则：
每个电动门：DO:2 点/ DI:3 点（开 关型） ;
AO: 1 点, AI: 1 点 （ 调节型 ）
每台电动机: DO:2 点 / DI:6 点;
电动 机电流 : AI: 1 点
变频 泵： AO: 1 点, AI: 1 点
油水 分离器 控制箱 送至燃 油程控 系统的 I/O 点 数暂定 为
陕西旭能自动化控制有限公司响应：完全同意。
2.7
程控系 统输入 /输出 信号要 求
2.7.1 模拟量 信号
·热 电阻 Pt100,双支型
·电 流信号 4～20mA DC
陕西旭能自动化控制有限公司响应：完全同意。
2.7.2 开关量 信号
对于压 力开关 （PS）、温 度开关 （TS）、液位 开关（ LS）和 位置开 关
（ZS）等， 其接点 应是快 动干接 点，接 点的最 小容量 应为： 230V AC 5A，
110VDC 3A，每个开 关都应 配有两 个独立 的常 开常闭 接点。
陕西旭能自动化控制有限公司响应：完全同意。
2.8
删除
2.9 投标方根据系统图及招标书要求填写如下Ｉ／Ｏ信号数据：
信号类型
燃油系统
AI：4～20mA
21
AI：PT100
23
AO：
1
DI：
39
DO：
14
合计：
98
a)上 列 I/O 数 量 包 括 工 艺 过 程 点 数 ， 不 包 括 备 用 点 、 I/O 分 配 产 生 的 剩
余 点 以 及 控 制 系 统 内 部 的 硬 接 线 联 系 点 等 ， 投 标 方 提 供 的 I/O 能 力 应 充 分
考虑 上述因 素并应 提供各 种Ｉ/Ｏ最终 实际用 量的 15%做 备用。所有备 用设
备的柜内接线和器件应完整，并引接至机柜备用端子排。
陕西旭能自动化控制有限公司响应：完全同意。
b)如 施工图 过程中 实际工 艺 I/O 数量超 出所列 点数，投标方 无条件 提供
而不增加费用。
陕西旭能自动化控制有限公司响应：完全同意。
3
设备规范
3.1 总 的要求
3.1.1 燃 油 程 控 系 统 检 测 仪 表 的 配 置 应 根 据 本 规 范 书 的 要 求 和 实 际 工 艺 系
统要求确定并经招标方审查。
陕西旭能自动化控制有限公司响应：完全同意。
3.1.2 装设的 所有仪 表和控 制设备 应具备 在两个 同等规 模电厂 燃油处理系统
上运行 两年以 上成熟 经验的 资格。
陕西旭能自动化控制有限公司响应：完全同意。
3.2 成 套控制 仪表及 设备
3.2.1 所 有 控 制 仪 表 及 设 备 应 具 有 高 的 可 用 性 、 稳 定 性 、 可 操 作 性 和 易 维
护性，应满足整套控制系统和工艺系统的要求。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.2 因 本 工 程 燃 油 系 统 的 详 细 设 计 工 作 才 刚 开 始 ， 无 法 提 供 非 常 准 确 的
工艺参数，投标方可根据以往工程经验进行仪控设备选型报价 , 仪表选型
时均 应考虑 被测介 质的特 性。所有 被测介 质为油 的检测 仪表均 须选用 防爆
型。对 于室外 安装的 仪表，投标 方应增 加仪表 保温箱 。最终设 计选型 应在
设计联络会时确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3 控 制 仪 表 及 设 备 选 型 要 求 由 招 标 方 提 供 ， 具 体 型 式 规 范 选 择 由 投 标
方负 责，投标 方应按 三家分 别报价 ，以 最高价 计入总 价，最终 选型由 招标
方确 认后生 效。燃油 系统内 的所有 仪表均 需采用 防爆型 仪表。控制仪 表及
设备选型要求如下：
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.1 电 磁 阀 均 采 用 进 口 产 品 , 按 美 国 ASCO、 日 本 SMC、 德 国 FESTO
选型，最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.2 变 送 器 （ 带就地液晶显示） 均 采 用 进 口 产 品 ， 要 求 精 度 达 到 0.075
％ ， 按美国罗斯蒙特 3051C、日本 EJA、英国 ABB 三家选型， 最 终 由 招 标 方
确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.3 雷达 连续液 位计应 采用进 口产品 ，选用 四线制 雷达液 位计，投标方
应按 MAGNETROL、E+H、VEGA 选型，最终 由招标 方确定 。
3.2.3.5 质 量 流 量 计 选 用 进 口 产 品 ， 按 ROSEMOUNT、 ABB、E+H 选 型 ，
最终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.6 就地温度计应选用万向、可抽芯型双金属温度计。测量压力表选用不锈
钢耐震压力表，就地显示仪表的精度等级为 1.5 级。就地显示的压力表、温度计
刻度盘直径为 150mm。温度计、压力表按上仪三厂、蓝德、西仪三家选型，最
终由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.7 本 工程不 接受电 接点仪 表用于 报警/联锁 /控制 。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.8 过程 开关（ 压力/差压/温度 ）均采 用进口 产品， 按 SOR、日本太平、
CCS 三家选型，最终选型由招标方确定。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.9 远 传 温 度 测 量 元 件 采 用 双 支 Pt100 热 电 阻 , 按 上 自 仪 三 厂 、 蓝德 、
西仪 三家选 型，最终 由招标 方确定 。本工 程温度 测点不 接受测 温元件 加温
度变送器的配置方案。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.3.10 磁翻板液位计按上海雄风、海安三星、上海日虹选型，最终由招标方
确定。
陕西旭能自动化控制有限公司响应：完全同意。
3．2．3．11 交换机选用进口工业级交换机产品，按赫斯曼产品选型。
陕西旭能自动化控制有限公司响应：完全同意。
3．2．3．12 程控系统内电器元件选型如下：
交直流空开断路器，接触器，单/双极自动开关配供施耐德产品。
小型继电器产品配供 OMRON。
隔离器采用 ACI 产品。
接线端子排配供菲尼克斯产品。端子有 15%的备用量。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.4 燃 油 系 统 的 检 测 仪 表 测 点 的 配 置 要 求 参 见 本 招 标 文 件 附 图 ， 检 测 仪
表的 配置数 量与测 量型式 及设计 功能必 须满足 招标文 件附图 的要求 ，附图
的解释权归招标方。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.5 所 有 成 套 检 测 仪 表 的 现 场 调 试 服 务 及 安 装 指 导 均 属 于 投 标 方 的 工 作
范围。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.6 所 有 成 套 检 测 仪 表 、 电 动 门 配 电 箱 、 就 地 盘 柜 等 设 备 均 应 配 有 刻 有
KKS 设 计编号 (招 标方提 供)的铭牌 。
陕西旭能自动化控制有限公司响应：完全同意。
3.2.7 投标方 提供的 所有显 示仪表 刻度单 位应符 合国际 标准工 程计量 单位。
例如:
. 压力 和差压 : Pa(帕)
. 温度: ℃(摄氏 度)
. 流量: t/h (吨/小 时)、 m3/h (立方米/小时 )
陕西旭能自动化控制有限公司响应：完全同意。
3.3 控 制盘、 台、柜
3.3.1 投 标 方 提 供 的 仪 表 盘 和 其 他 就 地 控 制 箱 ， 应 为 安 装 在 它 们 内 部 或 上
面的设备提供环境保护。即能防尘、防滴水、防腐、防潮、防结露、防昆
虫及啮齿动物，能耐指定的最高、低温度以及支承结构的振动。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.2 盘 、 台 、 柜 的 设 计 ， 材 料 选 择 和 工 艺 应 使 其 内 、 外 表 面 光 滑 整 洁 ，
没有焊接、铆钉或外侧出现的螺栓头，整个外表面端正光滑。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.3 盘 、 台 、 柜 应 有 足 够 的 强 度 能 经 受 住 搬 运 、 安 装 和 运 行 期 间 短 路 产
生的所有偶然应力。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.4 所有金 属结构 件应牢 固地接 到结构 内指定 的接地 母线上 。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.5 盘 、 台 、 柜 应 有 通 风 装 置 ， 以 保 证 运 行 时 内 部 温 度 不 超 过 设 备 允 许
温度 的极限 值。如盘 、柜内 仅靠自 然通风 而引起 封闭件 超温或 误动作 则应
提供强迫通风或冷却装置。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.6 墙挂式 控制箱 高度不 应超过 1200mm。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.7 对 于 控 制 盘 和 控 制 柜 ， 内 部 应 提 供 有 220VAC 照 明 灯 和 标 准 插 座 。
在门内侧有电源开关，可使所有铭牌容易看清楚。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.8 控 制 机 柜 内 应 设 有 独 立 的 PLC 直 流 地 、 机 壳 安 全 地 、 电 缆 屏 蔽 地 接
点端子，与结构内部未接地电路板在电气上隔离。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.9 所有控 制机柜 均为 2200x800x600(HxWxD)，色 标为：乳白色 14-1-9；
仪表 箱(进口的 标准硅 表柜和 钠表柜 除外)和电 动门配 电箱均 采用墙 挂式。
陕西旭能自动化控制有限公司响应：完全同意。
3.3.10 室 内安装 的盘箱 柜符合 IP52 标准 ；室外 安装 的盘箱 柜符合 IP56。
3.4 网络 控制接口
陕西旭能自动化控制有限公司响应：完全同意。
3.4.1 本工程 辅助车 间采用 全厂联 网集中 控制， 燃油程控系统作为整 个控制
网络 的一个 子系统 ，应留有 满足上 层网络 要求的 通讯接 口的软 、硬 件，投
标方 应无条 件地提 供联网 所需的 满足要 求的软 件和硬 件。投标 方应在 投标
书 中 对 通 讯 接 口 进 行 专 门 的 阐 述 。 本 工 程 辅 助 车 间 监 控 网 采 用 100M 的 工
业以太网。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.2 投 标 方 提 供 的 各 PLC 子 系 统 的 通 讯 接 口 应 能 满 足 通 过 全 厂 辅 助 车 间
监 控 网 络 的 上 位 机 实 现 对 燃油程控系统进 行 远 方 监 视 和 控 制 、 参 数 和 报 警
显示、报表打印、程序在线修改和下载等功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.3 投 标 方 提 供 的 各 PLC 子 系 统 的 以 太 网 通 讯 接 口 卡 应 冗 余 配 置 ， 当 一
条网 络线路 通讯故 障时，应 可自动 切换至 另一条 线路，不应因 此影响 上层
网络对本系统的监控。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.4 投 标 方 应 保 证 燃油程控系统的 信 息 在 网 络 上 正 确 传 递 ， 并 满 足 实 时 控
制的 需要。在整个网 络故障 时，或 者在其 它特殊 情况下 (如 系统调 试、检修 )
可 在 燃油就 地 控 制 室 通 过 就 地 上 位 机 监 控 设 备 监 控 ， 以 保 证 生 产 运 行 和 设
备的安全。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.5 投标方 应提供 有效的 手段以 防止网 络故障 时本车 间运行 数据的 丢失，
当网 络故障 时，这些 数据应 能被暂 时存储 ，待 网络通 讯恢复 正常后 ，这些
数据 应能自 动被送 往上层 网络。投标方 应在投 标书中 详述其 所采取 的措施 。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.6 投标方 应提供 用于燃油系统监 视和控 制的所 有 CRT 画面(包括 模拟图 、
棒状 图、趋势 图、操作 画面、报警画 面及操 作指导 等)，并按照 招标方 对各
辅助 系统控 制网络 统一要 求的方 式进行 组态，将 组态后 的软件 提交给 招标
方。组 态软 件应具有 良好的 透明性 和兼容 性，以 便于招 标方将 其集成 在全
厂辅助系统集中监控操作员站上。投标方应提供良好的软件接口和配合，
并无条件满足招标方为实现整体控制方案而要求投标方对其所提供的软
件 的 修 改 ， 直 至 在 全 厂 辅 助 系 统 集 中 监 控 操 作 员 站 上 实 现 对 燃油系统进 行
远方监视和操作的全部功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.7 CRT 画 面 应 能 分 别 显 示 各 系 统 的 工 艺 流 程 及 测 量 参 数 、 控 制 方 式 、
顺序 运行状 况、控制对 象状态 ,也 应能显 示成组 参数。当参 数越限 报警、控
制 对 象 故 障 或 状 态 变 化 时 ,应 以 不 同 颜 色 进 行 显 示 ,并应有音响提示。投 标 方
应 按 照 系 统 各 工 艺 流 程 图 设 计 CRT 画 面 ,应 设 有 足 够 的 幅 数 以 保 证 各 工 艺
系统和控制对象的完整性及所控系统的运行和控制状况。
陕西旭能自动化控制有限公司响应：完全同意。
3.4.8 投 标 方 PLC 控 制 程 序 的 组 态 和 修 改 应 可 在 招 标 方 全 厂 辅 助 系 统 集 中
控 制 网 络 的 工 程 师 站 上 进 行 ， 并 通 过 通 讯 网 络 在 线 下 载 到 燃油程控系统的
PLC 中。
陕西旭能自动化控制有限公司响应：完全同意。
3.5 可 编程序 控制器 (PLC)
3.5.1 技术要 求
3.5.1.1 所 有 硬 件 应 是 制 造 厂 的 标 准 产 品 或 标 准 选 择 件 。 PLC 系统采用 AB
公司 CONTROL LOGIX 5000 系列的 1756-L63 产品，本 套 程 控 系 统 中 的 控 制
器采 用单 CPU。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.2
PLC 要求采 用同一系 列的模 块，减少备件和维护量；所有模块可以
带电插拔, 包括 CPU，电源模块，通讯模块， I/O 模块 ，支持不停机维修；输
出模块要求带预设置故障处理功能。要求 PLC 装置采用统一的高速背板总线，
背板总线的速率不低于 80M，确保系统性能的一致。PLC 通讯模块必须配置为
不同的 IP 地址。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.4 机 柜 内 应 提 供 各 种 Ｉ /Ｏ 最 终 实 际 用 量 的 15%做 备 用 ， 同 时 在 插 槽
上 还 应 留 有 扩 充 15%Ｉ /Ｏ 的 余 地 。 所 有 开 关 量 Ｉ /Ｏ 模 件 应 有 隔 离 装 置 。
所有 的 DI、DO 点都 必须增 加隔离 继电器 ，继电 器采用 欧姆龙 端子式 继电
器。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.5 电源 应配有 浪涌保 护。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.6 PLC 系统 应能在 高的电 气噪声 ，无线 电波干 扰和振 动环境 下连续 运
行。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.7 在距 电子设 备 1.2 米以外 发出的 工作频 率达 400～500MHz，功率输
出达 5W 的 电子干 扰和射 频干扰 ，应不 影响系 统正常 工作。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.1.8 所 有 在 可 编 程 控 制 器 系 统 中 的 硬 件 应 能 在 环 境 温 度 为 0～ 50℃ ， 相
对湿 度为 5～95%的 范围内连 续运行 ，而无 结露现 象。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2 PLC 的成套 范围和 功能
3.5.2.1 中央 处理单 元 CPU
. CPU 的内存不小于 2M。
. 使 用 RAM 存 贮 器 时 ， 其 中 保 存 的 程 序 和 数 据 靠 蓄 电 池 至 少 维 持 6
个月 ，当更 换电池 时，不得导 致程序 或数据 失落，并设置 电池用 完指示 灯。
. 过程控制、监视和应用所需的故障诊断等，所有功能应设置于可编
程控制器内。这些功能至少应包括下列内容 : 实时钟和日历、继电器和锁
存继电器、过渡触点、计时器、计数器、算术运算、逻辑功能、移位寄存
器等。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.2 输入 /输出 (Ｉ ／Ｏ)模件
. 在 控制室 盘内安 装的Ｉ ／Ｏ模 件应是 低电压 (24VDC)，现场来 的Ｉ／ Ｏ
接点 电压应 是无源 接点。 DI 卡件 的查询 电压为 48VDC
. 模 拟 量 Ｉ ／ Ｏ 应 是 4～ 20mA DC 信 号 ， 热 电 阻 （ Pt100） 信 号 采 用
三线制。
陕西旭能自动化控制有限公司响应：完全同意。
. Ｉ／Ｏ模件到现场Ｉ／Ｏ点均应有一只指示灯当现场输入触点闭合
或输 出接通 时，该指 示灯亮 。所 有输出 模件都 应有熔 断器，还 应安装 一个
熔丝熔断指示器。
. 所有开关量Ｉ／Ｏ通道应有隔离装置，它应能在该Ｉ／Ｏ模件对现
场接 线和对 其他Ｉ ／Ｏ模 件之间 提供 1500V 以 上的有 效隔离 值。
. 当负荷电流的需要量高于输出模件里的输出触点的额定电流时，应
设置中间继电器来处理高负荷要求值。
每 个 AI 卡 件 不 应 超 过 8 点 ， 每 个 AO 卡 件 不 应 超 过 8 点 ； 每 个
DI/DO 模 件的 通道数 不超过 16 点 。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.3 远程 Ｉ／Ｏ
各站 点扩展 机架必 须配置 适配模 板，其 Ｉ／Ｏ 模件要 求见 3.5.2.2 条。
CPU 与 远程Ｉ ／Ｏ之间 双向传 递数据 。
远程 Ｉ／Ｏ 模块的 防护等 级应达 到 IP64，工 作环境 温度应 满足-20~60
℃，当供方 的远程 Ｉ／Ｏ 不能满 足以上 工作条 件时，供方 应提供 远程Ｉ ／Ｏ
机柜和加热、制冷设备以保证Ｉ／Ｏ正常工作。
. PLC 的远程 I/O 网上的数据采集与 CPU 扫描时间同步，可控。保证控制
回路的快速，准确和实时性。
.远程 I/O 网应采用双缆配置。
对于有源输入信号及由于其他情况产生的干扰信号，投标方应提供信号隔
离器进行隔离，并保证系统的安全性。信号隔离器选用进口设备，按 ACI 设备
选型。投标方在投标书中应列出信号隔离器数量。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.3 通讯
CPU 和 Ｉ／Ｏ 、外 围设备 间的通 讯应保 证高度 可靠性 。通 讯协议 应包
括 CRC(循环 冗余校 验)、 奇偶误 差校验 、成帧 调节误 差和超 限误差 校验。
陕西旭能自动化控制有限公司响应：完全同意。
3.5.2.4 编程
PLC 编程软件要求符合 IEC1131-3 的标准，同时提供梯形图，指令列表，
功能块图，顺序功能图，结构化文本等编程语言；完成离线仿真, 程序开发, 调
试, 诊断.等功能。
陕西旭能自动化控制有限公司响应：完全同意。
3.6 本 地上位 监控系 统
本 地 上位监控系统包括上位监控机一台(含操作员台、座椅，操作台选用钢
板喷塑底座、木质台面。最终尺寸、色标由招标方确定)，两机互为备用。
监控软件的功能包括：图形监控、动态显示、历史数据采集、趋势图、历
史数据显示贮存、事故报警、制表打印、及 PLC 参数设置、控制逻辑修改、系
统调试等。
要求上位机在中文版 Windows2000 环境下运行, 监控软件应采用正版 IFIX
V4.0 开发运行版（1 套）。投标方应提供 AB PLC 西北办事处出具的正版软件咨
信证明。
本地 上位监控机(1 台)选用工业显示屏及工控机。显示屏采用 19”液晶显示器（三
星）。工控机选用研华产品，配置为交货时主流配置，硬件配置不低于 P4
160G 硬盘 , 1G 内存，配 A4 激光打印机。
本地 上位监控机与 PLC 系统的组网采用以太网
陕西旭能自动化控制有限公司响应：完全同意。
3.7 系统电源
2.8G
3.7.1 招标 方提供 下列等 级的电 源；
·220V AC 单相 两线制 50Hz 交流 电源
·380V AC 三相 四线制 50Hz 交流 电源
当投标方需要其它电压等级的电源时，需自配变压器。
陕西旭能自动化控制有限公司响应：完全同意。
3.7.2 PLC 对现场 接点信 号的查 询电压 应为 48VDC。
与 PLC 相连 的二线 制变送 器 24V DC 电源 应由输 入模件 提供。
陕西旭能自动化控制有限公司响应：完全同意。
3.7.3 燃油程控系统应设置 总电源 柜,该柜向 程控系 统内各 设备及 现场盘 柜、
仪表馈电。
电源 柜内应 能接受 两路 220V AC 供电 电源， 并设置 自动切 换装置 (采 用
电子 切换开 关),UPS 电源装 置（ 3KVA 或 5KVA 1 小 时）和配置 隔离装 置。
电源切换不应影响控制系统正常工作。
陕西旭能自动化控制有限公司响应：完全同意。
3.8 系 统气源
招标 方提供 的气源 取自仪 用压缩 空气母 管，压 力为 0.5~0.8MPa。
陕西旭能自动化控制有限公司响应：完全同意。
3.9 设 备编号 系统
本工程采用 KKS 编码系统, 所有检测设备及受控设备在 PLC 系统内的标
识均按此编码，此编码由招标方在设计联络会上提供。
陕西旭能自动化控制有限公司响应：完全同意。
4
备品备件、 专用工 具
4.1 投标方在投标书中应提供一份随供的备品备件清单(满足一个大修周期所需)
并给出报价。同时对招标方在本工程正式投运后所需的其它备品备件的供应方案
（采购渠道及价格，交货期等）给予详细说明。
陕西旭能自动化控制有限公司响应：完全同意。
4.2 随供的备品备件清单中，每 一 种 类 的 模 件 ,至 少 应 有 10%的 备 品 备 件 (最
少一 块)。
陕西旭能自动化控制有限公司响应：完全同意。
4.3 投标方应提供所有便于维修和安装的专用工具,包括专用测试设备,特殊工具
和夹具等。此外,投标方还应提供一份推荐的维修测试人员必备的标准工具清单。
陕西旭能自动化控制有限公司响应：完全同意。
5.0
5.1
工程技术服务
投标方应保证提供的设备满足需方电厂安全、可靠运行的要求，并对整个
辅网系统设计、制造、供货、试验、装箱、发运、现场调试等过程全面负责。
陕西旭能自动化控制有限公司响应：完全同意。
5.2
在本工程的设计配合中，投标方应应招标方要求参加必要的的程控系统设
计联络会；在接到招标方有关技术澄清、质疑等问题后，2 天内回应招标方。
陕西旭能自动化控制有限公司响应：完全同意。
5.3
投标方应负责系统设备到货后的安装指导和调试, 并配合试运行，以保证所
提供的系统能够顺利投运。
陕西旭能自动化控制有限公司响应：完全同意。
5.4
如果现场需要，投标方必须在 48 小时内赶到现场并及时处理出现的任何问
题。
陕西旭能自动化控制有限公司响应：完全同意。
5.5
保质期为 168 小时后一年，在质保期内所有因产品技术和质量原因引起的
产品损坏和不合格，均由投标方无偿更换。
陕西旭能自动化控制有限公司响应：完全同意。
5.6
投标方应在合同签订后向招标方提供技术培训，并提供详细的培训文件。
培训人员应分为运行维修人员和软件维护人员。
陕西旭能自动化控制有限公司响应：完全同意。
6
质量保证和试验
6.1 投 标 方 应 对 全 部 装 置 进 行 全 面 的 检 查 与 试 验 , 并 提 供 出 厂 试 验 报 告 书 ,
在合同规定时间内提交招标方。
陕西旭能自动化控制有限公司响应：完全同意。
6.2 对控制系统的工厂试验,招标方有权派代表参加,投标方应在进行试验前一周
序号
培训内容
计划人月数
培训教师构成
地点
备注
职称
人数
1
工厂培训
2 人月
高工
2
西安
2
现场培训
1 人月
高工
2
现场
通知招标方。有关招标方参加的试验项目及试验进度由买卖双方在设计联络会时
协商确定。
陕西旭能自动化控制有限公司响应：完全同意。
7 技术培训
7.1 投 标方应 对招标 方提供 技术培 训和操 作指导 。
陕西旭能自动化控制有限公司响应：完全同意。
7.2 投 标方提 供培训教师 、培训 地点、 培训安 排、培 训教材 和培训 设备(实
验室 模拟设 备)。
陕西旭能自动化控制有限公司响应：完全同意。
7.2 培 训时间 如下表 。投标 方应保 证招标 方培训 人员熟 悉整个 控制系 统,熟
练操作整个系统。
陕西旭能自动化控制有限公司响应：完全同意。
7.3 培 训资料
投标方应提供招标方安装、接线、调试、运行和维护所需的全部资料
和样本。并至少提供下列培训教材:
. PLC 用 户手册
. PLC 软 件使用 说明(包括 监控软 件和编 程软件 )
. PLC 维 护指南 (包 括故障 判断)
. PLC 系 统的安 装指导
. PLC 详 细的自 珍断说 明
. PLC 编 程指导
. PLC 系 统投运 指导
. 成套供货仪表的安装指导和投运指导
陕西旭能自动化控制有限公司响应：完全同意。
8.0 包装运输
8.1
装箱运输的燃油程控系统设备及成套附件，采用同等条件进行包装。
陕西旭能自动化控制有限公司响应：完全同意。
8.2
随同程控系统设备一起装箱的技术文件有：原产地证明书、出厂合格证、
安装使用说明书、装箱单。装箱上并注明：制造厂名称和地址、产品名称和型号、
装箱数量、装箱日期、装箱人工号。每个装箱必须附有五份内容与该箱完全符合
的装箱单，其中的两份装箱应用防水的密封袋包装，放在包装箱的明显位置上，
其余三份直接提交需方。
陕西旭能自动化控制有限公司响应：完全同意。
8.3 包装箱内装入的零部件必须有明显的标记与标签，标明部件号、编号、名称
及数量等，标签所标内容应与装箱单一致。
陕西旭能自动化控制有限公司响应：完全同意。
8.4
投标方在发货前应向需方提供辅网系统设备存放的条件和要求。
陕西旭能自动化控制有限公司响应：完全同意。
9.0
9.1
资料交换要求
所有的设计文件和技术资料，无论是投标方提供的，还是投标方的分包商
提供的，均采用中文，计量均采用国际单位制。
陕西旭能自动化控制有限公司响应：完全同意。
9.2
投标方提供的所有技术文件应为大唐彬长发电厂新建（2x600MW）工程专
用，资料应注明“大唐彬长发电厂新建（2x600MW）工程专用”字样，并注明版
次。每版资料应附图纸清单，后一版图纸上所有与前一版不同之处应做出明显标
记，否则，招标方将认为图纸没有修改。设备投入制造前，投标方应提供设备制
造组装图，经招标方确认后，再生产。
陕西旭能自动化控制有限公司响应：完全同意。
9.3 投标方应在规定的时间内提供设计文件和技术配合资料,一共 4 份, 其中设计
院 2 份，业主 2 份, 同时提供给设计院和业主各 1 份电子版 (Auto CAD2004
/WORD2000); 投标方提供的最终施工图纸和设备开箱资料,一共 22 份, 其中设计
院 2 份，业主 20 份, 同时提供给设计院和业主各 2 份电子版 (Auto CAD2004
/WORD2000)。
陕西旭能自动化控制有限公司响应：完全同意。
9.4 本工程设计采用 KKS 编码表示系统，故制造厂供货范围内的所有仪表控制
设备等均应在最终版的图纸及供货实物上标明其 KKS 编码，具体内容在以后的
设计配合中确定。
陕西旭能自动化控制有限公司响应：完全同意。
9.5 技 术协议 签订 1 周后， 提供以 下设计 资料: 系统设计说明书、PLC 配置
图 及 设 备 清 单 、 PLC 逻 辑 图 、 PLC 梯 形 图 、 仪 表 清 单 、 Ｉ /Ｏ 清 单 、 CRT
画面 、控制 系统说 明书、 控制接 线图、 PLC 文 件、仪 表样本 、电源 要求、
气源要求、接地要求、仪表接管图、仪表接线图、盘台柜施工图（包括布
置图、电源系统图、内部接线图、端子排出线图、电缆清册、控制系统设
计说 明和系 统操作 说明(SOD)等。
陕西旭能自动化控制有限公司响应：完全同意。
9.6 投 标 方 提 供 的 最 终 资 料 包 括 ： 9.5 中 所 述 及 的 设 计 文 件 ， 维护整个系统
所必需的全套硬件及软件的标准维护、安装、调试、运行图纸及手册、说明书。
各类设备的产品合格证、原产地证明书等。
陕西旭能自动化控制有限公司响应：完全同意。
9.7 投标方应按照招标方的深度和时间要求提供本技术规范书中规定的资料，同
时根据招标方要求及时、无条件地提供其所需的附加资料。
陕西旭能自动化控制有限公司响应：完全同意。
9.8 投标方应提供所有施工图和技术文件的最终竣工图 4 套，其中 1 套直接给设
计院。
陕西旭能自动化控制有限公司响应：完全同意。
10.
投标方在投标时须提供的技术文件：
投标方在其投标书中除应按照本规范书的章节顺序对所有技术条款进行响
应外，还应提供下列文件作为附件：
--- 控制系统的 详细配 置说明 ，包括 系统配 置图及 说明、 系统性 能、系
统结 构、系统通 讯网络结 构详图（包 括每一 个接口 模件及 相应的 接口形 式、
数 量 和 通 讯 介 质 、 协 议 、 速 率 等 ）、 对 外 接 口 、 人 机 接 口 ， 过 程 通 道 、 电
源配置及所需供电电源容量等；
--- 投 标 方 应 列 出 所 提 供 通 讯 接 口 的 型 式 ， 并 承 诺 接 口 的 型 式 和 数 量
能够满足招标方对控制系统整体设计方案的要求。
--- 实际工艺系统 I/O 点数统计表;
--- PLC 硬件清单;
--- 仪表及控制设备清单;
--- 电 源系统 配置图
--- 随 机备品 备件清 单
陕西旭能自动化控制有限公司响应：完全同意。
11
11.1
工作安排
为了保证工程进度并能顺利开展工作，招投标双方根据需要组织设计联络
会议解决技术接口问题。
陕西旭能自动化控制有限公司响应：完全同意。
11.2
在每次设计联络会议前两周，投标方应向招标方提交技术文件和图纸，以
便招标方在会上讨论和确认这些技术文件和图纸。
陕西旭能自动化控制有限公司响应：完全同意。
11.3
每次设计联络会议结束时，招投双方应签署会议纪要。
陕西旭能自动化控制有限公司响应：完全同意。
（12）供货范围
我公司对于燃油程控系统供货范围表如下：
序号
名称
型号、规格
数量
单位
生产厂家
备注
1. PLC 系统
1
主机
1756-L63
1
块
AB
2
电源模块
1756-PA75
4
块
AB
3
以太网接口模块
1756-ENBT
5
块
AB
4)
热备模块
1757-SRM
1
块
AB
5)
热备电缆
1757-SRC1
5
块
AB
6)
CNET 通讯接口模
块
1756-CNBR
2
块
AB
7)
7 槽机架
1756-A7
1
块
AB
8)
13 槽底板
1756-A13
2
块
AB
9)
开关量输入模块
1756-IB16
112
块
AB
10)
开关量输出模块
1756-OB16E
3
块
AB
11)
模拟量输入模块
1756-IF8
1
块
AB
12)
模拟量输出模块
1756-OF8
3
块
AB
13)
RTD 输入模块
1756-IR6I
1
块
AB
14)
接线端子
1756-TBCH
1
块
AB
15)
接线端子
1756-TBNH
4
块
AB
16)
CPU 电池
1756-BA1
13
块
AB
17)
T 型分接器
1786-TPS
2
块
AB
满足
需要
18)
同轴电缆连接头
1786-BNC
4
个
AB
满足
需要
19)
同轴电缆
1786-RG6
10
套
AB
满足
需要
20)
端接器
1786-XT
1
块
AB
2. 编程软件及监控软件
1)
操作系统
Windows2003
1
套
Microsoft
2)
4)
5)
6)
监控软件
编程软件
上位机应用软件
PLC 应用软件
IFIX 开发运
行版
RSLogix5000
1
1
1
1
套
套
套
套
Intellution
AB
陕西旭能
陕西旭能
3. 操作员站
1)
2)
3)
4)
5)
6)
上位机操作员站
操作员站显示器
音箱
A4 激光打印机
操作台
操作员工作椅
610H
19" LCD
R1000T
HP 1320
760×120×
1000
1
1
1
1
1
3
台
台
对
台
套
副
台湾研华
韩国三星
漫步者
HP
陕西旭能
陕西旭能
4. 机柜及附件
1)
2)
3)
3)
4)
5)
6)
10)
电源柜
控制柜（含继电器）
控制室专用电源
控制室专用电源
网络交换机
UTP 双绞线
UPS 电源装置
信号隔离器
2200×800×
600
2200×800×
600
24VDC
48VDC
RS20
UTP5E
3KVA，半小
时
1
1
1
1
2
305
1
5
面
面
套
套
台
米
台
个
陕西旭能
陕西旭能
台湾明纬
台湾明纬
赫斯曼
AMP
美国山特
ACI
含空
开
2 光 6
电
满足
需要
满足
需要
5. 成套仪表
1)
不锈钢压力表
YTP-150 抗
震型
6
只
上自仪三厂
满足
需要
6
蓝德
6
西仪
2)
压力变送器
3051C
4
只
罗斯蒙特
含三
阀组
4
日本 EJA
4
美国 ABB
3)
差压变送器
3051C
6
只
罗斯蒙特
含三
阀组
6
日本 EJA
6
美国 ABB
4)
Pt100 热电阻
23
只
上自仪三厂
23
蓝德
23
西仪
5)
雷达液位计
5 米
3
台
MEGNATRO
L
3
E+H
3
VEGA
5)
质量流量计
5 米
1
台
MEGNATRO
L
1
E+H
1
VEGA
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
3.1 质量安全类
(1)项目质量计划/大
纲
各 1 份
1
合 同 签 署 后 一 个 月
内
ISO90012000 版 均
可
(2) 项 目 管 理 及 工
作程序
2
1
合同签署后一个月
内
(3)工艺规范
必要时
必要时
根据业主要求
备查
(4)工作指令
必要时
必要时
根据业主要求
备查
(5)质量保证记录
必要时
必要时
根据业主要求
备查
(6) 检 查 与 试 验 计
划
各 2 份
1
合同签署后一个月
内
对供货范围的重要
检查及试验顺序进
行说明
(8) 安 全 与 健 康 程
序或制度
必要时
必要时
根据业主要求
3.2 进度控制类
(1) 设 计 文 件 交 付
进度表
各 1 份
1
合同生效后一个月内
该进度表每个月更
新一次。设计文件
交付进度表按符合
工程进度的顺序编
制。
(2)制造进度报告
2
1
合同生效后，每一个
日历月 30 日前
综合类报告，按月
度编制和提交。
（3）设计二、三
级计划
合同签订后两个月
内依次提交，在以后
（13）技术资料及交付进度
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
的一个月内确定
（4）制造和发货
二级计划
合同签订后两个月
内依次提交，在以后
的一个月内确定
（5）制造和发货
三级计划
签订分包合同后一
个月内提交
3.3 物资供类
(1) 制 造 和 交 货 时
间表
1
1
根据合同
该进度表每个月更
新一次。
(2)发货预报
1
1
见合同条款
根据海关要求如需
增加，由我方免费
提供。
(3)箱件清单
8
1
见合同条款
(4) 装箱清单
8
1
见合同条款
(5) 付款和发货时
间表
签合同后一个月内
提交
(6) 消耗品的消耗
速度、预计每年需
求量和技术规范
合同生效后 6 个月
内
（7）备件清单
18
3.4 需报业主/印度
政府审批的文件 /
图纸
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
审查内容见印度有
关规范及本附件附
表。
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
3.5 用于安装、调
试、试运、机组性
能试验和运行维
护类
(1) 计算书（数据
表）
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
(2) 设备使用说明
书手册
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
用于安装、调试、
试运、机组性能试
验和运行维护。
(3) 设计和制造图
纸
见本附件第 4
条
见本附件
第 4 条
根 据 设 计 文 件 交 付
进度表的要求
用于安装、调试、
试运、机组性能试
验和运行维护，包
括设备总图、部件
总图、分图和必要
的零件图等。
(4) 制造完工报告
(E.O.M.R.)
6
5
在 完 成 检 验 或 试 验
后的 14 天内
我方将在合同签署
后 2 个月内向我方
提供“EOMR 的编制
与提交”程序。
(5) 所有必要的维
护 手 册 和 运 行 说
明
一份可复制
原 件 和 18
份复印件
6
调试前和电站和设
备移交前至少 6 个
月提交
(6) 调试原则（与
电站性能相比较
的设计数据、试验
目的和方案、需要
的文件）
调试前至少 12 个月
提交业主批准
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
(7) 试验/调试计划
（具体的试验方
法、计划、安全、
个体职责和结果）、
标准检查单（安装
结束时使用，确保
安装、试验正确）、
仪表证明单（证明
各种仪表）
设备/ 系统调试前至
少 6 个月提交
(8) 竣工文件
电站移交后向业主
陆续移交
3.6 配合工程设计
的文件/图纸
(1) 提 供 的 设 计 资
料
按本合同附件
1“ 技 术 规 范 书 ” 中
的要求提供。
(2) 详 细 设 计 所 需
资料
按 合 同 附 件 1“ 技
术规范书 ” 中的要
求提供。
3.7 监造所需的资
料
按本合同附件 5 的
要求提供。
3.8 培训所需的资
料
(1) 调试和操作员
培训计划
必要时
必要时
(2) 业主人员培训
计划
必要时
必要时
文件/图纸类别
纸质份数
CD-RO
M 份数
交付进度
说 明
(3) 所有的培训手
册
必要时
必要时
(4) 说明和其它相
关文件
必要时
必要时
3.9 标准及技术规
范类
(1) 标准及技术规
范清单
必要时
必要时
(2) 标准及技术规范的提供
（14）监造、检验和性能验收试验
1. 检验与试验计划
我方在合同签署后一个月内编制质量检验试验计划，经招标方批准后实施。
计划内容至少包括：
a)文件编号与版次
b)设备/部套名称与标识编码
c)制造商名称
d)检验试验项目
e)参考规范、文件、图纸等
f)招标方参加的 H、W、R 点及审核的文件
g)简要的说明或备注
2. 工厂检验
2.1. 工厂检验是质量控制的一个重要组成部分，我方须严格进行厂内各生产环节
的检验和试验。我方提供的合同设备须签发质量证明、检验记录和检测报告，
并且作为交货时质量证明文件的组成部分。
2.2. 检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂实
验。
2.3. 我方检验的结果要满足要求，如有不符之处或达不到标准要求，我方要采取
措施处理直至满足要求，同时向招标方提交不合格品报告。我方发生重大质
量问题时将情况及时通知招标方。
3. 设备监造
3.1. 监造依据
根据本合同并参照电力工业部、机械工业部文件电办[1995]37 号，《大型电
力设备质量监造暂行规定》。
3.2. 监造方式
监造方式为文件见证、现场见证和停工待检，即 R 点、W 点、H 点。每次监
造内容完成后，我方和招标方的监造代表均须在见证表格上履行签字手续，
作为制造完工报告的一个组成部分。招标方的签字确认，并不免除我方负的
责任。
R 点：我方只需提供检查或试验记录或报告的项目，即文件见证。
W 点：招标方监造代表参加的检验或试验项目，即现场见证。
H 点：我方在进行至该点时必须停工等待招标方监造代表参加的检验或试验
的项目，即停工待检。
3.3. 监造内容
按照电力工业部、机械工业部文件电办[1995]37 号《大型电力设备质量监造
暂行规定》所规定的项目和内容。
4. 性能验收
4.1
性能测试
性能测试内容包括精确度测试、校正误差测试、长期质保要求、我方所在国
对于性能规范的要求及其他性能指标。
4.2
4.2.1
保证
我方按招标方要求保证交货，并按合同要求装货、打包和做标签。
4. 2.2
4.2.3
质保期为货到现场 18 个月或设备投运后 12 个月（以先到为准）。
产品出厂做试验，合格后方可发货，发货前招标方进行验收（提前 10 天
通知招标方）。
4.2.4
4.2.5
4.2.5.1
4.2.5.2
4.2.6
4.2.6.1
我方有责任保证设备可靠地运行。
设计、质量、材料和做工
我方保证系统是新的和优质的，设备在设计上没有缺陷。
我方进一步保证设备投运后更换的部件材料没有缺陷。
性能
我方保证的性能满足本规范的要求。
4.2.6.2 当设备不能满足上述要求时，我方保证延长它的限期，从设备经修理通过
所需性能规范测试后重新开始一个新的起始日期。
（15）技术服务和设计联络
1.0
1.1
我方现场技术服务
我方负责指导所供系统的现场安装，负责提供系统的检查、受电、功能恢
复、调试直至投入运行。我方所派现场服务人员是懂技术和熟悉设备性能的技术
人员，能够在场有效的工作，若因我方技术 人员原因未完成工地工作，由我方
负责。
序号
工序名称
工序主要内容
备注
1
中标后我公司提供详细内容
序号
技术服务内容
计划人月数
派出人员构成
备注
职称
人数
现场服务计划表
1.2 我方现场服务人员具有下列资质：
1.2.1 遵守法纪，遵守现场的各项规章和制度;
1.2.2 有较强的责任感和事业心，按时到位;
1.2.3 了解合同设备的设计，熟悉其结构，有相同或相近机组的现场工作经验，
能够正确地进行现场指导;
1.2.4 身体健康，适现场工作的条件。
1.3 我方现场服务人员的职责
1.3.1 指导现场安装人员安装设备和控制系统接线。
1.3.2 我方现场服务人员有权全权处理现场出现的一切技术和商务问题。若发现
现场设备缺损（运输或装箱所致）、设备性能不满足控制要求，应该及时无条件
更换。如我方委托招标方进行处理，我方现场服务人员要出委托书并承担相的经
济责任。
1.3.3 负责查线和系统调试，直至能够投运并经过试运转，招标方验收合格为止。
我方提供的安装、调试重要工序表
1.3.4 我方按照本规范负责对所有供设备进行组装和安装，并保证其合理地开展。
1.3.5 我方提供有经验人员对所有仪器的启动和最初检查的服务，以保证系统按
规范要求运行。
1.3.6 我方提供的系统有至少一年的保修期。招标方有权与我方签定一个保修期
后可选择的维修合同。
1.3.7 我方提供在本规范书中仪器的招标方人员在供设备的运行、维护、故障排
除和修理方面的培训，并提供数据系统的人员培训。
1.3.8 我方提供关于性能规范方面完整的测试，并保证按规范要求通过由招标方
组织的验收。
1.3.9 我方对其现场服务人员的一切行为负全部责任。
1.3.10 我方现场服务人员的正常来去和更换事先与招标方协商。
1.4 招标方的义务
招标方要配合我方现场服务人员的工作，并在生活、交通和通讯上提我方便。
2.0 培训
2.1 为使合同设备能正常安装和运行，我方有责任提供相的技术培训。培训内容
与工程进度相一致。
2.2 培训计划和内容由我方在投标文件中列出。
2.3 培训的时间、人数、地点等具体内容由买卖双方商定。
2.4 我方为招标方培训人员提供设备、场地、资料等培训条件，并提供食宿和交
通方便。
3.0 设计联络
3.1 召开设计联络会的目的是及时协调接口设计，妥善解决技术问题和保证工程
的顺利开展。
3.2 招标方人员参加在我方制造厂召开的设计联络会所需的往返机票、当地交通
和食宿等费用见商务条款。
第一次设计联络会
时间：合同生效后确定
地点：待定
参加人数：待定
会议议程：
(1)工程进程里程碑；
(2)我方提供招标方审查批准或向招标方传递信息的文件和图纸；
(3)供需双方进行设计所需的互提技术资料的清单；
(4)我方介绍工业电视系统初步（基本）设计方案；
(5)供需双方的设计接口
如有必要，参加会议的我方人员考察工程现场，收集有关设计资料
第二次设计联络会
时间：第一次设计联络会之后 1 个月
地点：待定
参加人数：待定
会议议程：
(1) 招标方我方的请求，解释已提供给我方的技术资料中有疑问的地方；
(2) 招标方审查和批准我方提交的工业电视系统（基本）设计方案；
(3) 工业电视系统的接口确认；
(4) 参加会议的招标方人员将考察使用相同或相似的有关电厂和我方的设备
制造厂。
（16）技术差异表
无。
序号
项目名称、规格及所
在地
设备型号
设备
数量
项目状态
合同状态
1
土耳其 BIGA 自备电
厂 2×135MW 自备电
厂
输煤程控
1
已投产
执行结束
2
印度 BALCO 铝厂自
除灰渣程控
1
已投产
执行结束
1.我公司相关业绩：
（17）投标人资格文件中有关业绩、生产许可证明
检验资料及工厂简介
备电厂 4×135MW 自
备电厂
重庆松藻电力有限公
3
司 2×135MW 机组
输煤程控
1
已投产
执行结束
江苏太仓港发电有限
4
公司 2×300MW 机组
吹灰程控
1
已投产
执行结束
内蒙古华电河西发电
有限公司 2×600MW
5
机组
输煤程控
1
已投产
执行结束
北京第一热电厂
6
2×100MW
除灰程控
1
已投产
执行结束
杨 柳 青 电 厂
7
2×300MW
输煤程控
1
已投产
执行结束
天 津 滨 海 电 厂
8
2×100MW
水网程控
1
已投产
执行结束
北京第一热电厂（二
9
期）2×125MW
输煤程控
1
已投产
执行结束
山西河坡发电厂
10
11
2×200MW
孟加拉发电厂
循环水程控
输煤程控
1
1
已投产
已投产
执行结束
执行结束
上海杨树浦电厂
12
4×125MW
预处理程控
1
已投产
执行结束
盘 山 发 电 厂
13
2×600MW
除灰渣程控
1
已投产
执行结束
宁夏石嘴山电厂
14
15
16
2×300MW
广州电厂 2×200MW
荷泽电厂 2×300MW
工业废水
输煤程控
低压柜
1
1
1
已投产
已投产
已投产
执行结束
执行结束
执行结束
河北国华定州发电
17
厂 2×600MW
输煤程控
1
已投产
执行结束
阜阳华润电力有限公
18
司 2×600MW
水网程控
1
已投产
执行结束
山西神头第二发电
19
厂 2x500MW
化学水控制
1
已投产
执行结束
津 陈 塘 热 电 厂
制冷控制系
20
2x300MW
统
1
已投产
执行结束
徐州华鑫发电厂
废水、循环
21
2x300MW
水
1
已投产
执行结束
山 西 阳 城 电 厂
22
4×300MW
实验室仪表
1
已投产
执行结束
23
广东东莞天明/丰明电力
24
公司
河 北 衡 水 电 厂
实验室仪表
工业废水
1
1
已投产
已投产
执行结束
执行结束
信号类
型
燃油系
统
分离器
厂用电
共计
冗余后
的实 际 I/O 点数， 并考虑 15%的冗余：
2×300MW
徐州新沂发电厂
25
2×25MW
仪表成套
1
已投产
执行结束
河北国华盘山发电有限
26
公司2x600MW
循环水
1
已投产
执行结束
2. 生产许可证明、检验资料及工厂简介
（详见商务部分）
（18）其它要求提供的资料、图纸和数据
1. 控制系统的详 细配 置说明
根 据 招 标 方 要 求 PLC 系 统 采 用 AB 公 司 CONTROL LOGIX 5000 系 列 的
1756-L63 产品，本 套 程 控 系 统 中 的 控 制 器 采 用 单 CPU。 根 据 燃 油 程 控 系 统
AI：4～
20mA
21
5
/
26
30
AI：
PT100
AO：
DI：
DO：
合计：
23
1
39
14
98
/
/
20
6
31
/
/
36
10
46
23
1
118
37
211
27
3
136
43
239
按 照 《 燃 油 程 控 系 统 技 术 规 范 书 》 中 要 求 ， 每 个 AI 卡 件 不 应 超 过 8 点 ，
每个 AO 卡件 不应超 过 8 点 ；每个 DI/DO 模件 的通道 数不超 过 16 点。
控制系统详细配置组态图如下：
2.PLC 系统硬件说明
Controllogix 系 列 可 编 程 序 控 制 器 是 罗 克 韦 尔 公 司 在 1998 年 推 出 AB 系 列
的 模 块 化 PLC， 代 表 了 当 前 PLC 发 展 的 最 高 水 平 ， 是 目 前 世 界 上 最 具 有
竞 争 力 的 控 制 系 统 之 一 ， Controllogix 将 顺 序 控 制 、 过 程 控 制 、 传 动 控 制
及运 动控制 、通讯 、IO 技术 集成在 一个平 台上 ，可以为 各种工 业应用 提供
强有 力的支 持，适用 于各种 场合，最大的 特点是 可以使 用网络 将其相 互连
接，各个控制站之间能够按照客户的要求进行信息的交换。
Controllogix 采 用 框 架 式 结 构 ，所
有得 模块都 插在框 架的背 板上，背板 支
持模块的热插拔。
ControlLogix 在 简 单 易 于 使 用 的
环 境 下 ，实 现 了 卓 越 的 性 能 ，堪 称 业 内 典 范 。ControlLogix 控 制 器 最 大 存
储 容 量 可 达 8 兆 ，支 持 过 程 密 集 型 的 应 用 和 快 速 运 动 控 制 应 用 。可 以 根
据应 用要求 ，选用不 同存储 容量的 控制器 。CompactFlash 卡可 做程序 的移
动存 储。多种处 理器、多种 通讯模 块 和 I/O 可以混 合使用 ，不 受限制 。不
需 要 处 理 器 执 行 I/O 的 桥 接 和 路 由 ， 随 着 系 统 的 增 大 ， 可 用 网 络 把 控 制 分
布到另外的机架。
优点： 适合顺序、过程、传动和运动控制的模块化、高性能控制平
台：每 个 ControlLogix 处理 器可以 执行多 个控制 任务， 减少所 需要的 控制
器个 数，这样 ，排 错更快 。可以分 别触发 多个周 期任务 以便达 到更高 的性
能水平。
不加 限制地 混合多 个处理 器、网 络和 I/O：ControlLogix 平台的 高性能 ，
一部 分源于 作为快 速 NetLinx 网络操 作的 ControlLogix 背 板。ControlLogix
处理 器，I/O 和 通讯模块 就象网 络上的 智能节 点。
通 用 的 编 程 环 境 和 Logix 控 制 引 擎 ： 无 论 选 用 的 平 台 和 网 络 ， 通 过 使
用通 用的控 制模型 ，都可以 降低系 统成本 ，简 化集成 。组态和 编程是 一致
的，这样，不论开始的程序开发还是长远的系统维护，都可以少花力气。
连 接 到 NetLinx 开 放 式 网 络 结 构 : 在 全 厂 范 围 内 ， 从 车 间 到 管 理 层 ，
从互连网到电子化制造应用，信息全部无缝通讯。 产品方案设计
ControlLogix 处 理 器 提 供 模 块 化 用 户 内 存 （ 750K 到 8M 字 节 ） 能 解 决 大
量 I/O 问题（ 4000 点 模拟量 和 128，000 点数字 量）。可以控 制本地 和远程
I/O。处 理器 可以通 过 EtherNet/IP、 ControlNet、 DeviceNet 和 Universal
Remote I/O 监 控 I/O。 当 在 ControlLogix I/O 机 架 内 有 多 个 处 理 器 模 块 ，
甚至 在 ControlNet 网内有 多个处 理器模 块时，所 有的处 理器都 可以从 所有
的输 入模块 读到输 入值。任何一 个处理 器都可 以控制 任何特 定的输 出模块 。
通过系统组态指定每个输出模块由哪个处理器控制。
ControlLogix 平台是 机架式 模块化 安装。 ControlLogix I/O 是 背板安 装的。
电源 直接安 装在 ControlLogix I/O 机架 的左端 。ControlLogix I/O 机架有 4、
7、10、 13 或 17 槽之 分。模 块的安 装完全 和槽号 无关；任何模 块都可 以安
装在 ControlLogix I/O 机 架的任 意槽。 ControlLogix I/O 模块 的最大 通道数
是 32 通 道 。 每 个 模 块 的 可 卸 端 子 块 的 机 械 键 控 防 止 向 模 块 施 加 错 误 的 电
压。 不需要 断开连 线就可 以更换 I/O 模 块。
通 讯 除 了 内 置 的 RS-232 (DF1/DH-485 协 议 )口 之 外 ， 网 络 通 讯 的 接 口 是
模 块 化 的 。 包 括 EtherNet/IP, ControlNet, DeviceNet, DH+, and Universal
Remote I/O。也 可以连 接到 Profibus DP 和 Modbus 等网络 上。
ControlNet 网 络 是 开 放 、 技 术 先 进 的 控 制 网 络 ， 满 足 实 时 性 、 高 吞 吐 量 应
用的要求。
ControlNet 网 络采用 在工 业通讯 领域广 为证实 的通用 工业协 议 CIP
（Common Industrial Protocol, 原控制 和信息 协议）， 融 合了 I/O 控制 和对
等通讯的网络功能，并为这两种网络功能提供高速、高性能的网络通讯。
ControlNet 网 络除了 为关键 任务提 供确定 的、可 重复的 控制数 据传输 ，还
支持 非关键 数据的 传送。 I/O 的 刷新和 控制器 到控 制器的 互锁永 远比程 序
的上 载/下载、消 息传送 （Messaging）等 占有更 高的优 先级。
ControlNet 特 色
开 放现场 总线 IEC61158 和 欧洲标 准 EN50170
在 同一链 路上完 整实现 网络浏 览、程 序上载 /下 载、诊 断、控 制器间 的互
锁， I/O 控 制等全 部网络 通讯要 求，并 且不会 影响对 时间要 求较高 的 I/O
数据通讯。
灵 活的通 讯选择 (同轴电 缆、光缆、光纤环 网)，介 质冗余 ，支 持本质 安全
（intrinsically-safe）
高 速的数 据吞吐 能力（ 5Mbps 恒定 网络速 率）， 优异的 I/O 传 送和控 制器
间互锁性能。
单 个网络 最大支 持 99 个站 点，节 点间没 有最小 距离限 制。
可 选通用 介质、柔性介 质，多 种防护 方式，满足阻 燃型、地埋型 、架空 型、
铠装型、防腐型安装要求。
丛 网络上 任何节 点都可 以访问 到控制 器和整 个网络 ，方便 进行编 程（ 需通
过密码检验）和系统故障排查。
支 持 I/O 数据和 对等数 据的多 路发送 （Multicast），提升 网络效 率
可 组态、性能预 知、可保证 的、可 重复的 离散和 模拟 I/O 数 据网络 刷新性
能（ 支持 RPI 设定 ）
生 产者/消费者（ Producer / Consumer）网 络服务 支持您 在同一 链路上 完整
实现 设备组 态（configure）、 实时控 制（control）、信息 采集（ collect） 等
全部网络功能。
支 持对 FF 基金会 现场总 线的集 成。
网络及软件组成
Controllogix 采 用 框 架 式 结 构 ， 所 有 得 模 块 都 插 在 框 架 的 背 板 上 ， 背 板 支
持模 块的热 插拔。Controllogix 的 网络能 力可以 使控制 器的 IO 端子不 必放
在 本 地 ， 而 是 可 以 放 在 工 艺 现 场 ， cpu 框 架 可 以 通 过 总 线 （ controlnet） 来
完 成 信 息 的 传 递 ， 有 点 像 传 统 的 dcs 结 构 ， 这 种 方 式 大 大 的 拓 展 了
Controllogix 的应 用范围 。在上图 的基础 上可以 方便的 构建成 AB 典型 三层
结构 的网络 ，这种网 络可以 把所有 的系统 设备有 机地结 合为一 个整体 ，成
为 当 前 的 ERP 系 统 中 的 一 个 组 成 部 分 。 鉴 于 工 业 现 场 的 高 可 靠 性 要 求 ，
Controllogix 可 以 提 供 完 善 的 控 制 器 冗 余 功 能 ， 采 用 热 备 的 方 式 构 建 控 制
器，两 个框架 采用完 全相同 的配置 ，之 间使用 同步电 缆连接 ，不仅控 制器
可以采用热备，通讯网络也可以采用相似的方式进行热备，
除以上的部分可以热备外，控制器的电源也可以进行热备，这样大大提
高了 控制器 的运行 的可靠 性。 在组建 通讯网 络时， Ethernet/ip、controlnet
是比 较常用 的通讯 协议，除此 之外，Controllogix 还 支持 devicenet、DH+、
RS232、DH485 等 。使用 Ethernet/IP 可 以很方 便的把 控制器 接入到 通常所
说 的 局 域 网 中 ， 和 局 域 网 的 计 算 机 协 同 工 作 。 Controlnet 则 是 一 个 高 速
总线 协议，可以支 持 5M/S 的通讯 速率，主要用 于控制 器之间 控制器 和 IO
框架 之间的 信息交 换，具 有多点 发送/多点 接收的 能力，通讯介 质可以 为同
轴 电 缆 或 光 缆 ， 距 离 最 远 可 以 达 30 公 里 ， 在 使 用 第 三 方 通 讯 适 配 器 的 情
况下 ，可以 和其他 的总线 协议实 现无缝 连接，如和 modbus. Controllogix 的
编 程 软 件 是 Rslogix5000, 在 Rslogix 上 可 以 使 用 梯 形 图 方 式 进 行 编 程 ， 图
形化 的界面 使繁重 的编程 开发成 为了一 种乐趣 ，完成后 只要将 程序下 载到
控制 器模块 之上就 可以了 ，大 大缩短 了开发 周期。IFIX 提供了 基于组 件的
监视 控制功 能，它 的强大 的功能 不仅可 以用于 Controllogix 的 人机界 面的
组态 ，而 且也可 以用于 对其他 的 PLC 的监控 ，功 能可以 和 intouch 相媲 美。
Rsnetworx 是 一 个 网 络 调 度 软 件 ， 如 果 使 用 了 controlnet ， 就 必 须 使 用
rsnetwors 对网 络的有 关参数 进行设 置，否则网 络不能 正常工 作。上述 三个
软件 都是基 于 RSLINX 的， RSLINX 是 所有的 Controllogix 模块的 驱动，
也支 持所有 的 AB 的总 线协议 。
特点：
模块化、可扩展的结构
High performance passive, 多主 总线
背板 通讯采 用生产 者/客 户模式
No slot dependencies
通讯桥接独立的控制器
一个框架中的多处理器
2.1
1756-ENBT ETHERNET/IP 通讯接口模块
通讯速率：10/100MBPS
连接:
每个模块最多支持
64 个 TCP/IP 连接
128 个 Logix 连接（I/O 和信息）
每秒 5000 个信息
最大功率：3.65W
5V 时的背板电流 700ma
24v 时的背板电流 3ma
2.2
1756-CONTROINET 网络
通讯速率：5MBPS
连接：
电缆：
每个模块 64 个连接
RG-6 同轴电缆
1786-RG6(屏蔽高频电缆)
1786-RG6F(四芯屏蔽高频同轴电缆)
1786-XT 终端电阻
选择分接头：
1786-TPR（T-型直角分接头）
1786-TPS（T-型直接头）
1786-TPRY（T-型直角分接头）
1786-TPYS（T-型直接头）
最大功率：5.14W
5v 时的背板电流 970/1000
24v 时的背板点流 2
2.3
1756-IB16 数字量交流输入模块
输入点数：16
电压类型：12/24v 直流灌入型
工作电压：10-31.2v 直流
输入延迟时/有 ON 到 OFF ：2ms 硬件和滤波器时间（0.1.2.9.或 18ms）
最小导通状态输入电流：5.5ma
最大导通状态电流：2ma
最大断开状态电流：1.5ma
可拆卸子块：1756-TBCH/1756-TBS6H
5v 时背板负载电流（Ma）:150
24 时流背板负载点：2
最大功耗：60C 时 4.5W
2.4
1756-OB16 数字量交流输出模块
输入点数：16
电压类型：12/24v 直流灌入型
工作电压：10-31.2v 直流
每点最大输出电流额定值：50C 时 0.5A（线性递减）60 时 0.35A
每个模块最大输出电流额定值：50C 时 16A（线性递减）60 时 10A
可拆卸端子块：1756-TBCH/1756-TBS6H
5v 时背板负荷电流（ma）：300
24v 是背板负载电流（ma）：2
最大功率：60 时 4.8W
2.5
1756-IF8
模拟量 I/O 模块
输入点数：8 路单端/路高速差分
输入电压范围：+/-10.25v 0-5.125v 0-10.25v
可拆卸端子块：1756-TBCH/1756-TBS6H
5V 时背板负载电流（ma）：150
24V 时背板负载电流（ma）：40
最大功耗：1.73W-电压/2.33W-电流
2.6
1756-OF8
模拟量 I/O 模块
输出点数：8 路电压或电流
输出电压范围：
可拆卸端子块：1756-TBCH/1756-TBSH
5V 时背板负载电流（ma）：150
24V 时背板负载电流（ma）：210
最大功耗：4W-4 路电流
3.燃油控制通讯接口形式：
本 工 程 辅 助 车 间 采 用 全 厂 联 网 集 中 控 制 ， 燃 油 程控系统作 为 整 个 控 制
网络 的一个 子系统 ，应留有 满足上 层网络 要求的 通讯接 口的软 、硬 件，我
公司 将无条 件地提 供联网 所需的 满足要 求的软 件和硬 件。本工 程辅助 车间
监控 网采用 100M 的工 业以太 网。
OPC 是 一个软 件标准，它 可以使 自动化 应用程 序方便 地读取 工业企 业
的工 厂级数 据。基 于 OPC 的开 发，由 一批处 于领导 地位的 工业自 动化供
应商 组成的 基金会 推动着 这一基 于 OLE 通 讯标准 的发展 。OPC 的 目标是
基于 Microsoft 的组 件对象 建模（ COM）技 术定义 一个标 准接口 ，允许 自
动化 和控制 应用程 序、控 制设备 、以 及商业 和办公 应用软 件之间 相互操 作。
使用 OPC，iFIX 工作台 能与 任何本 地 OPC 服务 器直接 通讯。 通过使
用数 据服务 器安装 程序， 能给 iFIX 节点添 加一个 本地 OPC 服务器 。这个
应用 存放在 Dynamics 目 录下，从有效 的 iFIX 数 据服务 器列表 中添加 、修
改和 删除 OPC 服 务器。
如果 需要与 一个远 程的 OPC 服 务器通 讯，在 使用 Data Server 安装程
序添 加 OPC Server 时 ，在 Machine Name 域 中指定 远程的 计算机 名；或者，
使用 OPC Client 驱动与 远程 OPC Server 通信。 此驱 动可以 连接任 何本地
和远 程 OPC Server，并在 过程数 据库中 存储信 息。
RSLinx 软件实 现上下 位数据 库之间 的连接 ，ControlNet 网络 连通后 ，
以 OPC 数 据交换 方式在 RSLinx 软件 中建立 TOPIC，选 定相应 的 TOPIC
建立 上位数 据库，iFIX 软 件所有人 机交互 功能即 可实现 ，如果 在辅控 网操
作员 站的 RSLinx 软件中 规定远 程 IP 地 址（如 ：燃油 程控系 统 PLC 的 IP
地址 ），则 远程 站点就会 把数据 以 OPC 数据 交换方 式从 TOPIC 以太网 接口
上传过去。
同样道理，不仅是监控画面的采集和监视，上游辅控网操作员站也可
通过 远程站 点的 gateway 版 本的 RSLinx 远程在 线修改 PLC 程 序。
我公 司将提 供有效 的手段 以防止 网络故 障时本 车间运 行数据 的丢失 ，当网
络故 障时，这 些数据 应能被 暂时存 储，待网络 通讯恢 复正常 后，这些 数据
应能自动被送往上层网络。
序
号
测点名称
DI
DO
AO
AI
RTD
1
1#汽车泄油齿轮泵
6
2
1
2
2#汽车泄油齿轮泵
6
2
1
3
1#泄油泵过滤器出口差压
1
4
2#泄油泵过滤器出口差压
1
5
汽车泄油齿轮泵出口母管压
力
1
6
1#供油泵
6
2
1
7
2#供油泵
6
2
1
8
3#供油泵
6
2
1
9
1#细滤油器差压
1
10
2#细滤油器差压
1
11
3#细滤油器差压
1
12
炉回油入口母管温度
1
13
炉回油入口母管压力
1
14
炉供油出口母管温度
1
15
炉供油出口母管压力
1
16
炉供油出口母管流量
1
4.实际工艺系统 I/O 点数统计表：
当网络故障时，辅控网画面将出现“假数据” 情况，即画面各设备状态
保 持 断 网 前 一 瞬 间 的 状 态 而 不 发 生 变 化 ， 或 者 因 OPC 驱 动 无 法 上 传 新 数
据而 造成画 面呈现 无节点 数据的 报错状 态，此时 ，就 地画面 正常运 转，在
网络 恢复连 接后，就 地节点 恢复向 上发送 数据的 工作，辅控网 节点的 画面
也将 根据其 自身设 定的刷 新时间 的长短 ，快速或 慢速逐 一连接 正常。对于
生 产 运 行 过 程 中 的 事 实 数 据 和 历 史 数 据 的 采 集 ， 我 公 司 采 用 VBA 语 言 编
写 的 报 表 可 将 数 据 存 储 在 excel 文 件 中 ， 方 便 查 询 整 理 ， 存 储 容 量 仅 受 计
算机 硬盘容 量的限 制。在和 上游辅 控网的 数据连 接恢复 后，远 程节点 可第
一时间将本机内存储的报表文件上传至辅控网操作员站计算机中。
17
18
19
20
21
22
23
24
25
26
锅炉房来蒸汽入口母管温度
锅炉房来蒸汽入口母管压力
泵回油电动调节阀
污油齿轮油泵
污油池液位
污油过滤器压差
1#贮油罐温度
2#贮油罐液位
2#贮油罐温度
2#贮油罐液位
合计:
3
6
0
39
2
2
0
14
1
0
1
1
1
1
1
1
1
1
21
1
10
10
23
5.PLC 硬件清单：（详见附录二）
6.仪表及控制设备清单：（详见附录三）
L1-6
CB1-66A
N1
L1-5
CB1-56A
N1
L1-4
CB1-46A
N1
N1
N1
N1
CB1-16A
CB1-26A
CB1-36A
L1-1
L1-2
L1-3
CB0-16A
CB0-26A
CB0-36A
N0
N0
N0
N0
CB0-46A
L0-1
L0-2
L0-3
L0-4
K01-
N1
L1-2
24V－
24V+
K01+
K016A
K026A
K02-
K02+
K036A
K03+
K03-
电磁阀箱电源
备用
IO站电源
PLC从站电源
PLC主站电源
24V电源箱电源
电源柜照明及风扇
PC机柜照明及风扇
PLC柜照明及风扇
备用
交换机电源
仪表电源
PC机柜电源
7.电源系统配置示意图：
220VAC
1L 1N
1CB0
1L0 N0
220VAC
2L 2N
2CB0
2L0 N0
2C
1C
1C
1C
1C
2C
2C
2C
L0 N0
L0 N0
L1 N1
8.随机备品备件：(详见附录 6)
（19）投标人需要说明的其它技术问题
无。
附录一 燃油控制系统组态、电源原理图
序号
名称
型式规范
单位
数量
生产厂商
1
控制器模件
1756-L63
块
1
AB
2
模拟量输入模件（AI）
1756-IF8
块
4
AB
3
热电阻输入模件（RTD）
1756-IR6I
块
5
AB
4
模拟量输出模件（AO）
1756-OF8
块
1
AB
5
数字量输入模件（DI）
1756-Ib16
块
5
AB
6
数字量输出模件（DO）
1756-OB16E
块
2
AB
7
7 槽机架
1756-A7
块
1
AB
8
13 槽底板
1756-A13
块
2
AB
9
继电器
24V
只
112
欧姆龙
10
通讯模块
1756-CNBR
块
3
AB
11
以太网接口模块
1756-ENBT
块
1
AB
12
电源模块
1756-PA75
块
3
AB
13
电源柜
2200X800X600
面
1
陕西旭能
14
PLC 柜
2200X800X600
面
1
陕西旭能
15
接线端子
1756-TBCH
块
4
Rockwell
16
接线端子
1756-TBNH
块
13
Rockwell
17
CPU 电池
1756-BA1
块
1
Rockwell
18
T 型分接器
1786-TPS
块
4
Rockwell
19
同轴电缆连接头
1786-BNC
个
10
Rockwell
20
同轴电缆
1786-RG6
套
1
Rockwell
21
端接器
1786-XT
块
4
Rockwell
22
操作系统
Windows2003
套
1
Microsoft
23
监控软件
IFIX 开发版（300 点）
套
1
GE
24
编程软件
RSLogix5000
套
1
Rockwell
25
上位机应用软件
套
1
陕西旭能
26
PLC 应用软件
套
1
陕西旭能
附录 二： PLC 硬 件清 单
序号
名称
规格及型号
单位
数量
生产厂家
1
CPU 模块
S7–414-4(H)
块
1
SIEMENS
2
通讯模块
6GK7443-1EX11-0XE0
块
1
SIEMENS
3
机架
6ES74002JA000AA0
套
1
SIEMENS
4
存储卡
6ES7952-1AL00-0AA0
块
1
SIEMENS
5
电池
6ES7971-0BA00
个
1
SIEMENS
6
总线连接器
6ES7972-0BA12-0XA0
个
2
SIEMENS
7
电源
PS 407 5A
个
2
SIEMENS
8
开关量输入模件
6ES7 321-1BH02-0AA0
（16 点）
块
5
SIEMENS
9
开关量输出模件
6ES7 322-1BH01-0AA0
（16 点）
块
2
SIEMENS
10
模拟量输入模件
6ES7 331-1KF01-0AB0
（8 点）
块
9
SIEMENS
11
模拟量输出模件
6ES7 3325HF000-AB0
块
1
SIEMENS
12
DIN 导轨
6ES7195-1GF30-0XA0
块
3
SIEMENS
13
总线模块（热插拔）
6ES7195-7HB00-0XA0
块
3
SIEMENS
14
总线连接器
6ES7972-0BA12-0XA0
块
3
SIEMENS
15
接线端子
6ES7392-1AM00-0AA0
块
17
SIEMENS
序
号
名 称
规格和型号
单
位
数
量
产地
生产厂家
1
CPU 模块
140CPU67160
块
1
法国
施耐德
2
处理器接口
140CRP93200
块
1
法国
施耐德
3
网络适配器
140NOE77110
块
1
法国
施耐德
4
6 槽背板
140XBP00600
块
1
法国
施耐德
5
电缆 TAP 接头
MA-0186-100
块
20
法国
施耐德
6
电缆 F 接头
MA-0329-001
块
8
法国
施耐德
7
16 点数字输入模
块
140DDI35300
块
5
法国
施耐德
8
16 点数字输出模
块
140 DDO353 00
块
2
法国
施耐德
9
8 点模拟输入模块
140ACI04000
块
9
法国
施耐德
10
8 点模拟输出模块
140ACO02000
块
1
法国
施耐德
11
40 点端子条
140XTS00200
块
17
法国
施耐德
12
电源模块
140CPS11420
块
3
法国
施耐德
13
RIO 站适配器
140CRA93200
块
2
法国
施耐德
14
16 槽背板
140XBP01600
块
2
法国
施耐德
施耐德配置
西门子配置
序号
测点名称
仪表名称
单位
数量
型式规范
生产厂商
1
1#汽车泄油齿
轮出口压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
2
2#汽车泄油齿
轮泵出口压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
3
1#泄油泵过滤
器出口差压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
4
2#泄油泵过滤
器出口差压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
5
汽车泄油齿轮
泵出口母管压
力
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
6
1#供油泵出口
压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
7
2#供油泵出口
压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
8
3#供油泵出口
压力
就地压力表
只
1
YTP-150 抗震
型
上自仪/蓝德/西仪
9
1#细滤油器差
压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
10
2#细滤油器差
压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
11
3#细滤油器差
压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
EJA/美国 ABB
12
炉回油入口母
管温度
PT100 热电
阻
只
1
双支 PT100
上自仪/蓝德/西仪
13
炉回油入口母
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
附录三：仪表及控制设备清单
管压力
EJA/美国 ABB
炉供油出口母
PT100 热电
只
1
双支 PT100
上自仪/蓝德/西仪
14
管温度
阻
炉供油出口母
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
15
管压力
EJA/美国 ABB
炉供油出口母
质量流量计
只
1
DN100
罗斯蒙特/德国
16
管流量
E+H/美国 ABB
锅炉房来蒸汽
PT100 热电
只
1
双支 PT100
上自仪/蓝德/西仪
17
入口母管温度
阻
锅炉房来蒸汽
压力变送器
只
1
精度 0.075%
罗斯蒙特/日本
18
入口母管压力
EJA/美国 ABB
污油齿轮油泵
就地压力表
只
1
YTP-150 抗震
上自仪/蓝德/西仪
19
出口压力
型
只
1
美国
MEGNATROL/德
国 E+H/德国
20
污油池液位
雷达液位计
四线制
VEGA
污油过滤器压
差压变送器
只
1
精度 0.075%
罗斯蒙特/日本
21
差
EJA/美国 ABB
PT100 热电
只
双支 PT100
上自仪/蓝德/西仪
22
1#贮油罐温度
阻
10
只
美国
MEGNATROL/德
国 E+H/德国
23
2#贮油罐液位
雷达液位计
1
四线制
VEGA
PT100 热电
只
双支 PT100
上自仪/蓝德/西仪
24
2#贮油罐温度
阻
10
只
美国
25
2#贮油罐液位
雷达液位计
1
四线制
MEGNATROL/德
序号
名称
型号、规格
数量
单位
生产厂家
备注
1. PLC 系统
1)
主机
1756-L63
1
块
AB
2)
电源模块
1756-PA75
3
块
AB
3)
以太网接口模块
1756-ENBT
1
块
AB
4)
热备电缆
1757-SRC1
1
块
AB
5)
CNET 通讯接口模块
1756-CNBR
3
块
AB
6)
7 槽机架
1756-A7
1
块
AB
7)
13 槽底板
1756-A13
2
块
AB
8)
开关量输入模块
1756-IB16
5
块
AB
9)
开关量输出模块
1756-OB16E
2
块
AB
10)
模拟量输入模块
1756-IF8
4
块
AB
11)
模拟量输出模块
1756-OF8
1
块
AB
12)
RTD 输入模块
1756-IR6I
5
块
AB
13)
接线端子
1756-TBCH
4
块
AB
14)
接线端子
1756-TBNH
13
块
AB
15)
CPU 电池
1756-BA1
1
块
AB
16)
T 型分接器
1786-TPS
6
块
AB
满足需
要
17)
同轴电缆连接头
1786-BNC
10
个
AB
满足需
要
18)
同轴电缆
1786-RG6
1
套
AB
满足需
要
19)
端接器
1786-XT
4
块
AB
2. 编程软件及监控软件
1)
操作系统
Windows2003
1
套
Microsoft
2)
监控软件
IFIX 运行版
1
套
Intellution
4)
编程软件
RSLogix5000
1
套
AB
5)
上位机应用软件
1
套
陕西旭能
国 E+H/德国
VEGA
附录四：仪表及控制设备汇总清单
6)
PLC 应用软件
1
套
陕西旭能
3. 操作员站
1)
2)
3)
4)
5)
6)
上位机操作员站
操作员站显示器
音箱
A4 激光打印机
操作台
操作员工作椅
610H
19" LCD
R1000T
HP 1320
760×120×1000
1
1
1
1
1
3
台
台
对
台
套
副
台湾研华
韩国三星
漫步者
HP
陕西旭能
陕西旭能
4. 机柜及附件
1)
2)
3)
3)
4)
5)
6)
10)
电源柜
控制柜（含继电器）
控制室专用电源
控制室专用电源
网络交换机
UTP 双绞线
UPS 电源装置
信号隔离器
2200×800×600
2200×800×600
24VDC
48VDC
RS20
UTP5E
3KVA，半小时
1
1
1
1
1
305
1
5
面
面
套
套
台
米
台
个
陕西旭能
陕西旭能
台湾明纬
台湾明纬
赫斯曼
AMP
美国山特
ACI
含空开
2 光 6 电
5. 成套仪表
1)
2)
3)
不锈钢压力表
压力变送器
差压变送器
YTP-150 抗震型
3051C
3051C
6
6
6
4
4
4
6
6
6
只
只
只
上自仪三厂
蓝德
西仪
罗斯蒙特
日本 EJA
美国 ABB
罗斯蒙特
日本 EJA
美国 ABB
满足需
要
含三阀
组
含三阀
组
23
上自仪三厂
4)
Pt100 热电阻
23
只
蓝德
23
西仪
5)
雷达液位计
5 米
3
3
台
MEGNATR
OL
E+H
3
VEGA
5)
质量流量计
5 米
1
1
台
MEGNATR
OL
E+H
1
VEGA
序号
名称
型号、规格
数量
单位
生产厂家
备注
1)
主机
1756-L63
1
块
AB
2)
电源模块
1756-PA75
3
块
AB
3)
以太网接口
模块
1756-ENBT
1
块
AB
4)
热备电缆
1757-SRC1
1
块
AB
5)
CNET 通讯
接口模块
1756-CNBR
3
块
AB
6)
7 槽机架
1756-A7
1
块
AB
7)
13 槽底板
1756-A13
2
块
AB
8)
开关量输入
模块
1756-IB16
5
块
AB
9)
开关量输出
模块
1756-OB16E
2
块
AB
10)
模拟量输入
模块
1756-IF8
4
块
AB
11)
模拟量输出
模块
1756-OF8
1
块
AB
12)
RTD 输入模
块
1756-IR6I
5
块
AB
13)
接线端子
1756-TBCH
4
块
AB
14)
接线端子
1756-TBNH
13
块
AB
15)
CPU 电池
1756-BA1
1
块
AB
16)
T 型分接器
1786-TPS
6
块
AB
满足需
要
17)
同轴电缆连
接头
1786-BNC
10
个
AB
满足需
要
18)
同轴电缆
1786-RG6
1
套
AB
满足需
要
附录五：进口清单
序号
名称
型式规范
单位
数量
生产厂商
备注
1
数字量输入模块
1756-IB16(20 针)
块
1
AB
进口
2
数字量输出模块
1756-OB16(36 针)
块
1
AB
进口
3
模拟量输入模块
1756-IF8(36 针)
块
1
AB
进口
4
模拟量输出模块
1756-OF8(36 针)
块
1
AB
进口
附录六：备品备件清单
附录七：专用工具清单
19)
20)
21)
22)
端接器
操作系统
监控软件
编程软件
1786-XT
Windows2003
IFIX 运行版
RSLogix5000
4
1
1
1
块
套
套
套
AB
Microsoft
Intellution
AB
操作员站显
23)
示器
19" LCD
1
台
韩国三星
A4 激光打
24)
印机
HP 1320
1
台
HP
2 光 6
25)
26)
网络交换机
UTP 双绞线
RS20
UTP5E
1
305
台
米
赫斯曼
AMP
电
UPS 电源装
27)
28)
置
信号隔离器
3KVA，半小时
1
5
台
个
美国山特
ACI
4
4
罗斯蒙特
日本 EJA
含三阀
29)
压力变送器
3051C
4
只
美国 ABB
组
6
6
罗斯蒙特
日本 EJA
含三阀
30)
差压变送器
3051C
6
只
美国 ABB
组
3
3
MEGNATR
OL
E+H
31)
雷达液位计
5 米
3
台
VEGA
1
1
MEGNATR
OL
E+H
32)
质量流量计
5 米
1
台
VEGA
序号
名称
型式规范
单
位
数量
生产厂商
备注
1
便携组态器
IBM T60P-2007-MT1
台
2
IBM
(原 JT1 已停产）
2
AB 专用接线工具
台
1
AB
进口
3
万用表
台
1
VICTOR
4
电流发生器
4~20mA,0~10V
台
1
VICTOR
序号
名称
型式规范
单位
数量
生产厂商
备注
1
电源模块
1756-PA72
块
2
AB
进口
2
CPU 模块
1756-L63
块
1
AB
进口
3
通讯模块
1756-CNBR
块
2
AB
进口
4
数字量输入模块
1756-IB16(20 针)
块
1
AB
进口
5
数字量输出模块
1756-OB16(36 针)
块
1
AB
进口
6
模拟量输入模块
1756-IF8(36 针)
块
1
AB
进口
7
模拟量输出模块
1756-OF8(36 针)
块
1
AB
进口
8
RTD 模块
1756-IR6(20 针)
块
1
AB
进口
9
通讯模块
1756-CNBR
块
1
AB
进口
附录八：三年备品备件清单
相关课件
浙教版 (2019)必修2 信息系统与社会第二章 信息系统的支撑技术2.5 网络系统图文课件ppt： 这是一份浙教版 (2019)必修2 信息系统与社会第二章 信息系统的支撑技术2.5 网络系统图文课件ppt，共40页。PPT课件主要包含了网页传输过程，网络的组成与构建，网络的组成，1计算机系统，2数据通信系统，计算机系统，数据通信系统，传输介质，网络软件和网络协议，同轴电缆等内容，欢迎下载使用。
浙教版 (2019)必修2 信息系统与社会2.5 网络系统精品课件ppt： 这是一份浙教版 (2019)必修2 信息系统与社会2.5 网络系统精品课件ppt，共30页。PPT课件主要包含了学习目标，重难点，课堂导入，拓展链接，2互联网的接入，思考与练习等内容，欢迎下载使用。
高中信息技术教科版 (2019)必修2 信息系统与社会2.5 远程控制系统的组建完美版课件ppt： 这是一份高中信息技术教科版 (2019)必修2 信息系统与社会2.5 远程控制系统的组建完美版课件ppt，共21页。PPT课件主要包含了远程监控安全守护等内容，欢迎下载使用。
