天津市和平区耀华中学2023-2024学年九年级期中上学期物理试卷

这是一份天津市和平区耀华中学2023-2024学年九年级期中上学期物理试卷，共8页。

◆ 请同学们将试题答案填涂在答题卡上
一、单项选择题，(本大题共10小题，每小题2分，共20分)每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卡相应的位置。

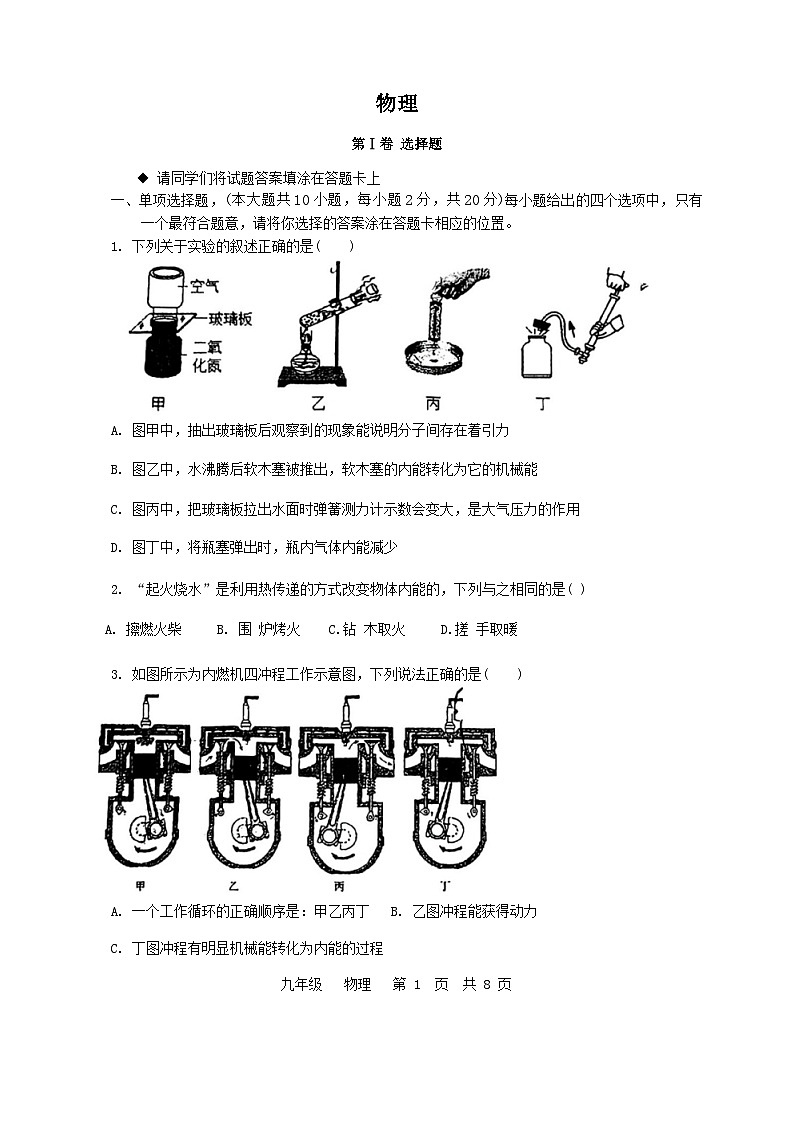

1. 下列关于实验的叙述正确的是( )
A. 图甲中，抽出玻璃板后观察到的现象能说明分子间存在着引力
B. 图乙中，水沸腾后软木塞被推出，软木塞的内能转化为它的机械能
C. 图丙中，把玻璃板拉出水面时弹簧测力计示数会变大，是大气压力的作用
D. 图丁中，将瓶塞弹出时，瓶内气体内能减少
2. “起火烧水”是利用热传递的方式改变物体内能的，下列与之相同的是( )
A. 擦燃火柴 B. 围 炉烤火 C.钻 木取火 D.搓 手取暖
3. 如图所示为内燃机四冲程工作示意图，下列说法正确的是( )
A. 一个工作循环的正确顺序是：甲乙丙丁 B. 乙图冲程能获得动力
C. 丁图冲程有明显机械能转化为内能的过程

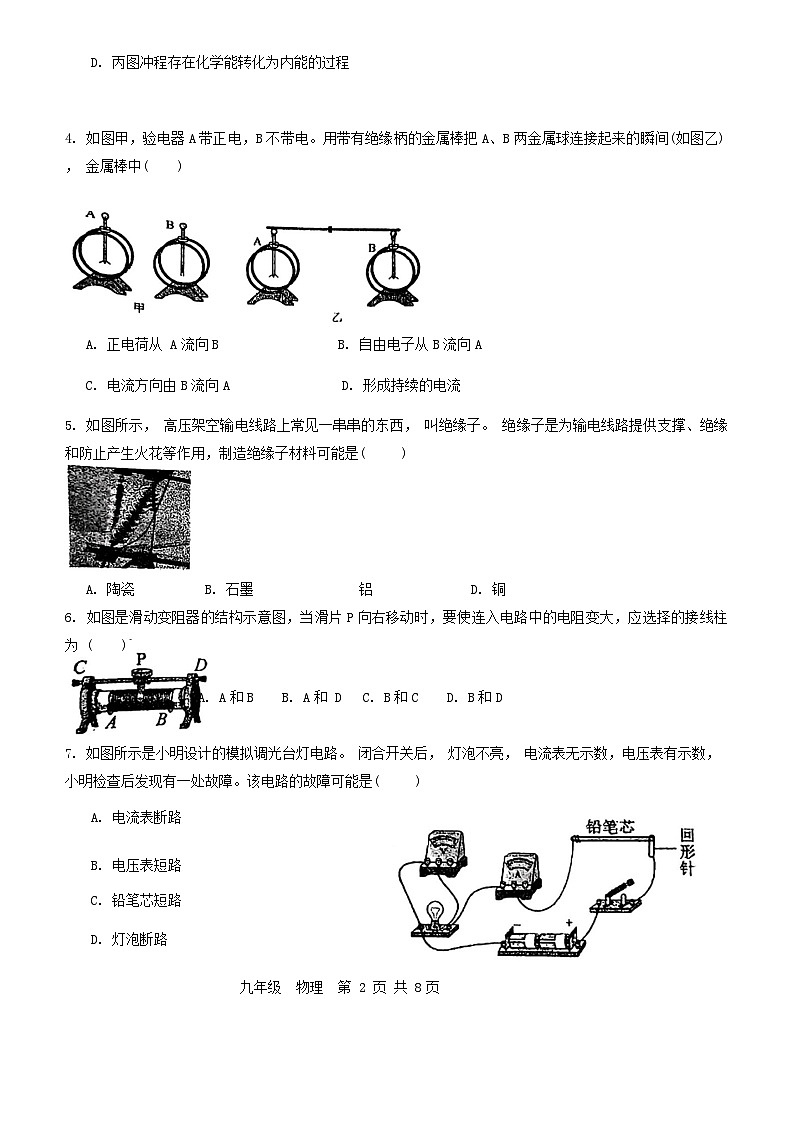

九年级 物理 第 1 页 共 8 页D. 丙图冲程存在化学能转化为内能的过程
4. 如图甲，验电器A带正电，B不带电。用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间(如图乙)， 金属棒中( )
A. 正电荷从 A流向B B. 自由电子从B流向A
C. 电流方向由B流向A D. 形成持续的电流
5. 如图所示， 高压架空输电线路上常见一串串的东西， 叫绝缘子。 绝缘子是为输电线路提供支撑、绝缘和防止产生火花等作用，制造绝缘子材料可能是( )
A. 陶瓷 B. 石墨 铝 D. 铜
6. 如图是滑动变阻器的结构示意图，当滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为 ( )`
A. A和B B. A和 D C. B和C D. B和D
7. 如图所示是小明设计的模拟调光台灯电路。 闭合开关后， 灯泡不亮， 电流表无示数，电压表有示数，小明检查后发现有一处故障。该电路的故障可能是( )
A. 电流表断路
B. 电压表短路
C. 铅笔芯短路
D. 灯泡断路

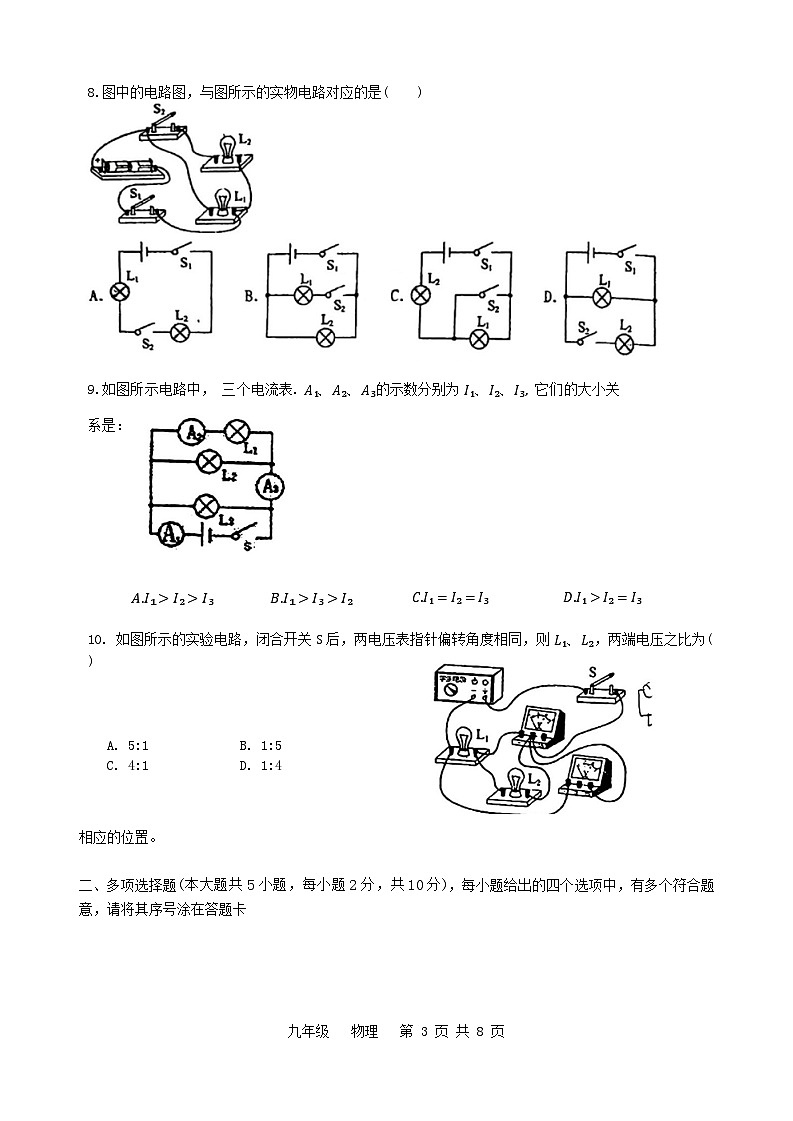

九年级 物理 第 2 页 共 8页8.图中的电路图，与图所示的实物电路对应的是( )
9.如图所示电路中， 三个电流表. A₁、A₂、A₃的示数分别为 I₁、I₂、I₃, 它们的大小关系是：
A.I₁>I₂>I₃ B.I₁>I₃>I₂ C.I₁=I₂=I₃ D.I₁>I₂=I₃
10. 如图所示的实验电路，闭合开关S后，两电压表指针偏转角度相同，则 L₁、L₂，两端电压之比为( )
A. 5:1 B. 1:5
C. 4:1 D. 1:4
相应的位置。
二、多项选择题(本大题共5小题，每小题2分，共10分)，每小题给出的四个选项中，有多个符合题意，请将其序号涂在答题卡
九年级 物理 第 3 页 共 8 页11.用相同的酒精灯分别对 a、 b 两液体加热(如图甲)，根据测得数据分别描绘出这两液体的温度随加热时间变化的图象(如图乙)。在相同的时间内两液体吸收的热量相等，不计液体热量散失，分别用 ma、mb、 ca、cb 。表示 a、b 两液体的质量和比热容，则结合图中信息作出的下列推断正确的是：
A. 若 ma=mb, 则 ca>cb B. 若 ma=mb, 则 ca C. 若 ca=Cb, 则 mamb
12. 在如图所示的电路中， 当开关S闭合后，不正确的是：
A. 若A 表是电流表，B表是电压表，则电阻 R；、R₂串联
B. 若A表是电流表，B表是电压表，则电阻R₁、R₂并联
C. 若A表是电压表，B表是电流表，则电阻R₁、R₂并联
D. 若A表是电压表，B表是电流表， 则电阻 R₂、R₂串联
13. 如图所示, 闭合开关S后, A₁的示数为1.2A, A₂的示数为0.8A, A₃的示数为1.0A,下列说法正确的是：
A. 灯泡L₁、L₂、 L₃是并联的
B. 通过灯泡L₁的电流为0.2A
C. 通过灯泡L₂的电流为0.8A
D. 通过灯泡L₃的电流为0.4A
九年级 物理 第 4 页 共 8页
第Ⅱ卷
三、填空题(本大题共6小题)三14.我们学过很多热学实验，图1说明的道理是 ，图2的实验现象是
15.根据“单位”推出对应的物理公式是常用的记忆方法。例如： 速度单位是m/s(其中m是路程的单位， s是时间的单位)， 可以推出对应的公式为： v=St。 同样，根据热值的单位J/kg， 可以推出对应的公式为： ； 根据比热容的单位J/(kg·℃)，也可以推出对应的公式为：
16. 一节干电池的电压是 V，家庭电路中各用电器之间的连接方式是 (选填“串联”或“并联”)。
17.当某导体两端电压是3V时，通过它的电流是0.2A，该导体的电阻是 Ω；当它两端电压为0时，该导体的电阻为 Ω。
18. 定值电阻 R₁和R₂并联在如图甲所示电路中， 电流表的示数为0.5A，通过 R₁的电流0.3A，则通过R₂的电流为 A； 再将R₁和R₂串联在如图乙所示电路中，电源电压为5V， 电压表示数为3V，
则R₁两端的电压为 V。
如图所示， 这是“探究通过导体的电流与 关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为 V。
九年级 物理 第 6页 共 8页四、综合题(本大题共6小题)解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20. 某太阳能热水器装有 100kg， 20℃的冷水， 经过一天， 水温升高到60℃，若用效率为20%的燃气灶对这些水加热，达到同样的效果需要2kg的燃气， cₙ=4.2×10³J/kg⋅°C求:
(1)水吸收的热量； (2)燃气的热值。
21. 同学们在做“探究影响导体电阻大小因素”的实验时，提出如下猜想：
猜想一： 导体的电阻与导体的材料有关；
猜想二： 导体的电阻与导体的长度有关；
猜想三：导体的电阻与导体的横截面积有关；
同学们利用如图所示的电路进行验证，实验中使用的4根合金丝的规格、材料及实验数据如下表所示；
(1)该实验是通过观察 间接比较导体电阻的大小；
(2)为了验证猜想一，应选用合金丝 和 进行实验；(填写字母)
九年级 物理 第 6页 共 8页编号
材料
长度L/m
横截面积S/mm²
电流I/A
A
锰铜合金丝
0.5
0.8
0.4
B
镍铬合金丝
0.5
0.8
0.32
C
镍铬合金丝
0.5

0. 16
D
镍铬合金丝
1.0
0.4
0.08
(3)选用编号为B、C的合金丝分别接入电路，是为了验证猜想 (选填“一”、“二”或“三” )。 分析实验数据， 可得出的结论是 ： 阻越大；
(4)分别将编号为C、D的合金丝接入电路进行实验， 其得到的实验结论被实际应用到了 的工作原理中。 (选填字母)
A. 电压表 B. 电流表 C. 滑动变阻器
22.在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所示的电路。
(1) 在闭合开关前，滑动变阻器的滑片应移到最 端。 (选填“左”或“右”)
(2)闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时， 电流表示数如图乙所示， 则电流表示数为 A。
(3)继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表。
分析表中数据可知：在电阻---定的情况 通过导体的电流与导体两端的电压成 。
(4)同桌的小明分别用两个阻值未知的电阻R₁和R₂进行实验，得到两个电阻的 I-U图象,如图丙所示。由图象可知R, R,。(选填“>”“<”或“=”)
(5)若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为
九年级 物理 第 7 页 共 8页实验次数
1
2
3
4
电压U/V
1.0
1.6
2.2
2.8
电流I/A

0.16
0.22
0.28
23. 如图所示的电路中，电源电压保持不变，电阻 R₁=4Ω,R₃=6Ω,求:
(1) 当开关 S₁、S₂都断开时， 电流表的示数为0.6A，求电源电压；(画出等效电路图)
(2) 当开关 S₁、S₂都闭合时， 电流表的示数为2A，求电阻， R₂的阻值。(画出等效电路图)
24. 如图是某电子仪器中拆出来的密封盒子， 已知盒内有三个电阻，A、B、C、D为四根引线。 用专用的电表测量得知： AC间的电阻 10Ω， CD间的电阻 25Ω， AD间的电阻15Ω. 若用导线把BD连接后测得 AD的电阻10Ω. 请在方盒内画出电阻的连接图，并在图中标出每个电阻的阻值。

25.根据欧姆定律和并联电路中电流、电压的规律，推导出并联电路中总电阻与并联的分电阻之间的关系。(画出等效电路图，用到的物理量提前设定)

九年级 物理 第 8 页 共 8 页
