沪科版八年级全册第三节 光的折射精品课堂检测
展开
这是一份沪科版八年级全册第三节 光的折射精品课堂检测，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题等内容，欢迎下载使用。

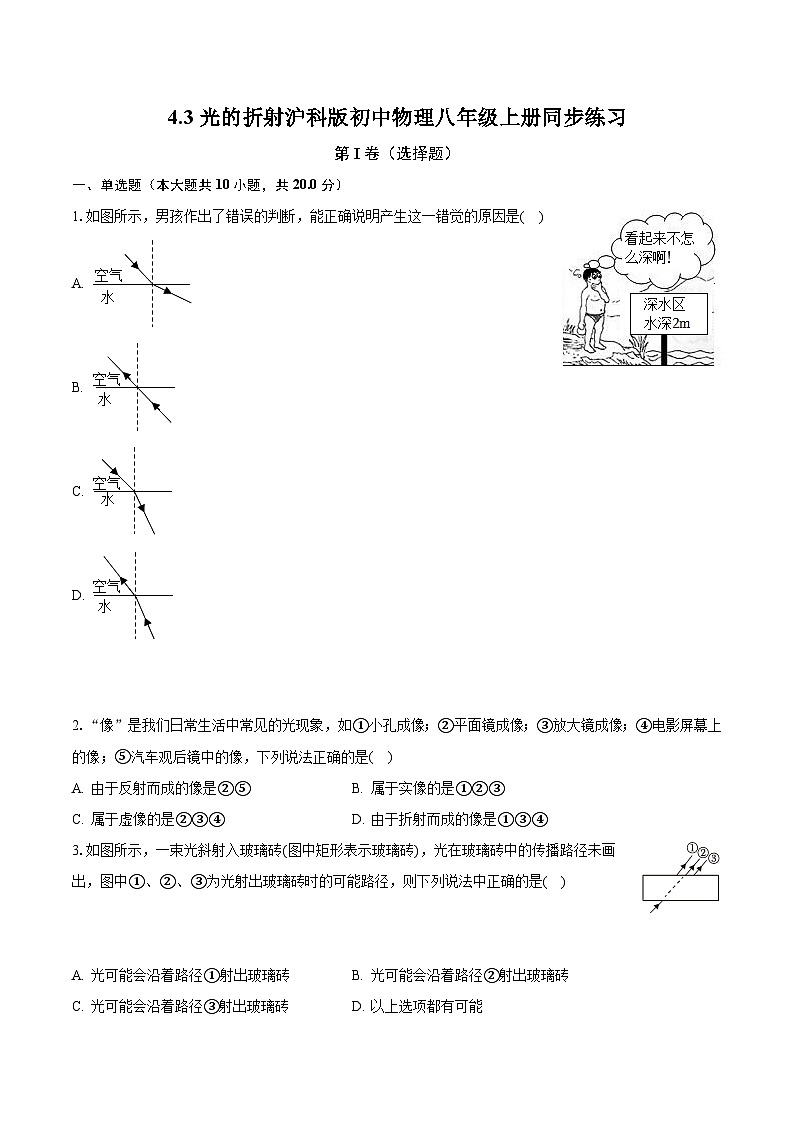

一、单选题（本大题共10小题，共20.0分）
1.如图所示，男孩作出了错误的判断，能正确说明产生这一错觉的原因是( )
A.
B.
C.
D.
2.“像”是我们日常生活中常见的光现象，如①小孔成像；②平面镜成像；③放大镜成像；④电影屏幕上的像；⑤汽车观后镜中的像，下列说法正确的是( )
A. 由于反射而成的像是②⑤B. 属于实像的是①②③
C. 属于虚像的是②③④D. 由于折射而成的像是①③④
3.如图所示，一束光斜射入玻璃砖(图中矩形表示玻璃砖)，光在玻璃砖中的传播路径未画出，图中①、②、③为光射出玻璃砖时的可能路径，则下列说法中正确的是( )
A. 光可能会沿着路径①射出玻璃砖B. 光可能会沿着路径②射出玻璃砖
C. 光可能会沿着路径③射出玻璃砖D. 以上选项都有可能

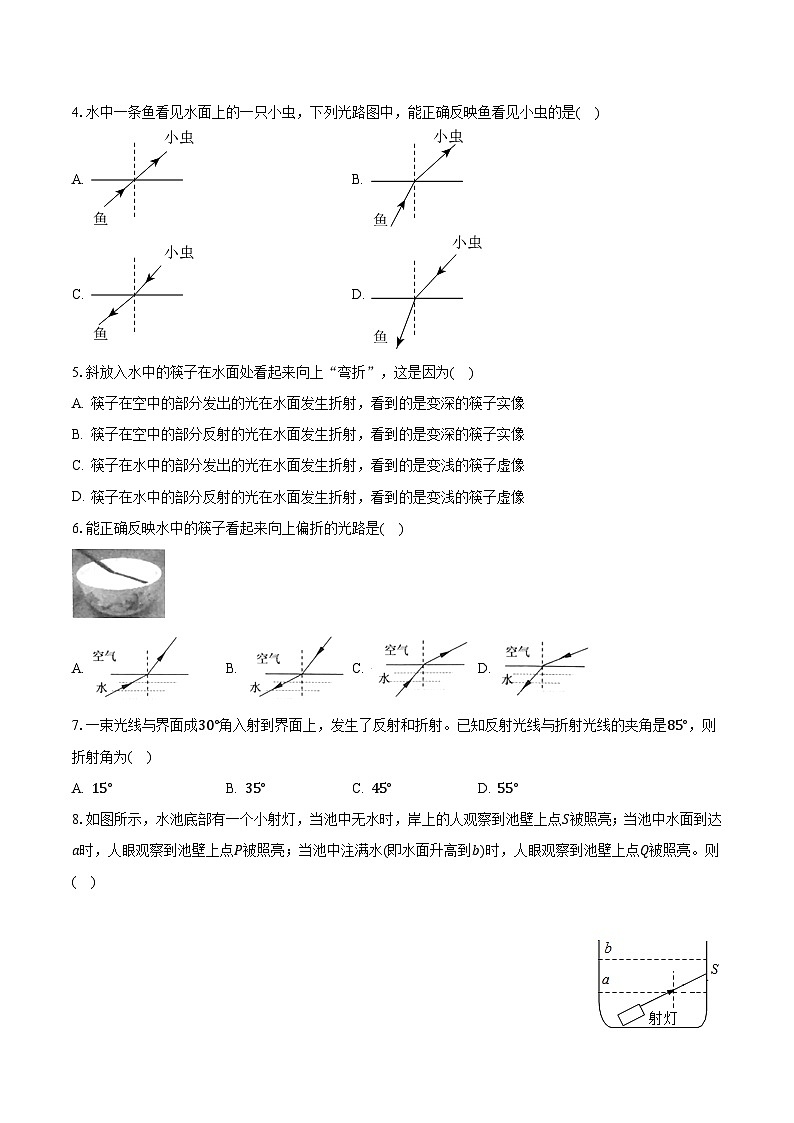

4.水中一条鱼看见水面上的一只小虫，下列光路图中，能正确反映鱼看见小虫的是( )
A. B.
C. D.
5.斜放入水中的筷子在水面处看起来向上“弯折”，这是因为( )
A. 筷子在空中的部分发出的光在水面发生折射，看到的是变深的筷子实像
B. 筷子在空中的部分反射的光在水面发生折射，看到的是变深的筷子实像
C. 筷子在水中的部分发出的光在水面发生折射，看到的是变浅的筷子虚像
D. 筷子在水中的部分反射的光在水面发生折射，看到的是变浅的筷子虚像
6.能正确反映水中的筷子看起来向上偏折的光路是( )
A. B. C. D.
7.一束光线与界面成30°角入射到界面上，发生了反射和折射。已知反射光线与折射光线的夹角是85°，则折射角为( )
A. 15°B. 35°C. 45°D. 55°
8.如图所示，水池底部有一个小射灯，当池中无水时，岸上的人观察到池壁上点S被照亮；当池中水面到达a时，人眼观察到池壁上点P被照亮；当池中注满水(即水面升高到b)时，人眼观察到池壁上点Q被照亮。则( )
A. 点S在点Q下方、且在点P上方B. 点S与点Q是同一个点
C. 点P在点S上方D. 点S在点P下方，且在点Q上方

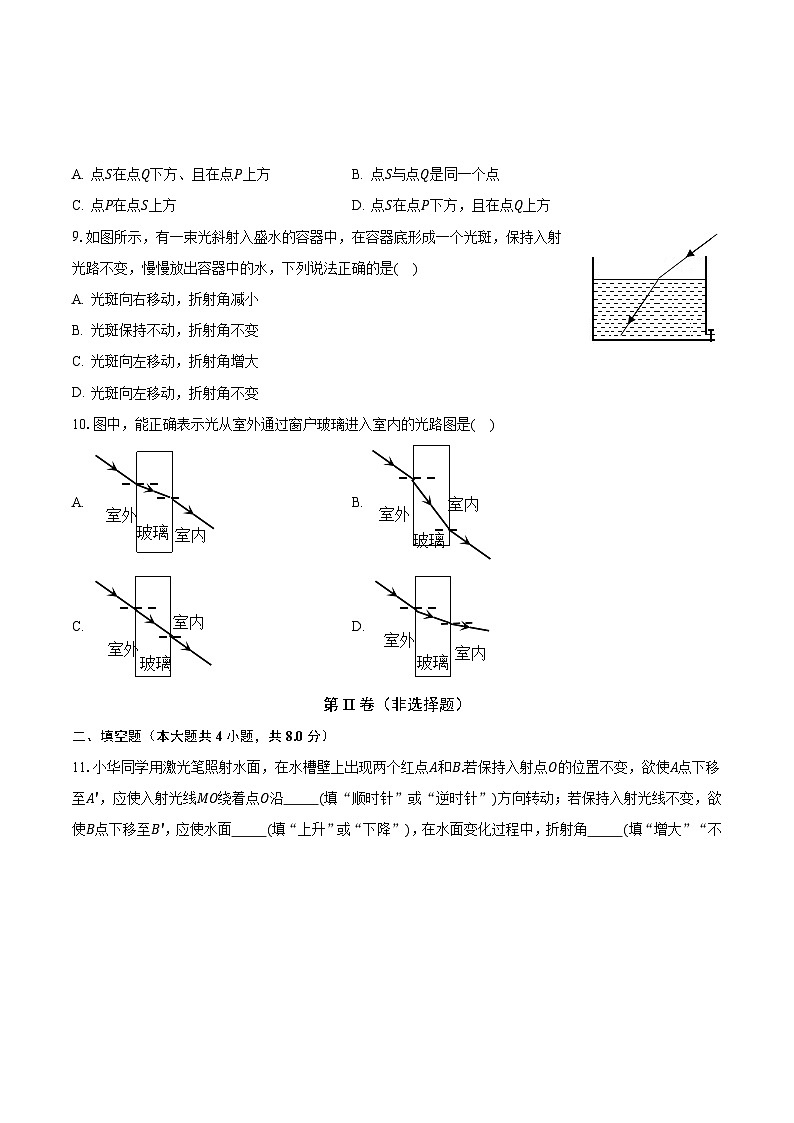

9.如图所示，有一束光斜射入盛水的容器中，在容器底形成一个光斑，保持入射光路不变，慢慢放出容器中的水，下列说法正确的是( )
A. 光斑向右移动，折射角减小
B. 光斑保持不动，折射角不变
C. 光斑向左移动，折射角增大
D. 光斑向左移动，折射角不变
10.图中，能正确表示光从室外通过窗户玻璃进入室内的光路图是( )
A. B.
C. D.
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）
11.小华同学用激光笔照射水面，在水槽壁上出现两个红点A和B.若保持入射点O的位置不变，欲使A点下移至A′，应使入射光线MO绕着点O沿 (填“顺时针”或“逆时针”)方向转动；若保持入射光线不变，欲使B点下移至B′，应使水面 (填“上升”或“下降”)，在水面变化过程中，折射角 (填“增大”“不变”或“减小”)．
12.一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示．若反射光线与折射光线的夹角为83°，则反射角的大小为 ，折射角的大小为 ．
13.诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了_________所成的像，太阳实际在图中_________(选填“甲”或“乙”)的位置。
14.光在空气和玻璃的分界面处同时发生反射和折射，其光路如图所示，其中折射角为∠________(选填“1”“2”或“3”)，分界面为________(选填“①”或“②”)，分界面的________(选填“上”“下”“左”或“右”)方为玻璃。当入射角减小时，反射光线与折射光线的夹角将________。
三、作图题（本大题共2小题，共4.0分）
15.如图，从点光源O射出两条光线，从空气斜射入水。请根据入射光线画出折射光线的大致位置。
16.如图所示，空气中一束光经过s点斜射向竖直放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图中画出该光路图(不考虑玻璃砖的反射)。
四、实验探究题（本大题共2小题，共12.0分）
17.在“初识光的折射现象”和“探究光的折射特点”实验中：
(1)如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将______(向左移动/向右移动/不动)，这说明光从空气斜射入水中时，传播方向______(会/不会)发生偏折。实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些______。
(2)如图乙，小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否______。如图丙，他将光沿着AO方向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线，折射光也逐步偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之______(增大/减小/不变)。当光沿着NO方向射入时会沿______方向射出，此时折射角为______度。
18.某小组同学设计了如图20甲所示的实验装置探究光的折射规律，在玻璃水槽中竖直放置的光屏由E和F两个半圆形光屏组成，其竖直方向的直径NOM为两半圆的分界线，其中光屏F可绕直径NOM在水平面内前后折转。
(1)将光屏F调至与光屏E在同一平面内，保持入射点O不变，多次改变入射光线AO与ON的夹角进行实验，该小组同学将测量结果记录在下表中。
①分析数据得出的结论是：__________________________________(写出一条即可)
②当光从空气垂直射入水中时，光的传播方向______(选填“改变”或“不改变”)
(2)该小组同学在玻璃水槽底部用另一只激光笔让光贴着光屏F沿BO射向水面时，可看到折射光线沿OA方向射出，这说明在光的折射现象中，光路是_________的。
(3)另一小组的小华在做光的折射实验时，将一束光以相同的入射角从空气分别斜射入水和玻璃中，如图20乙所示。分析实验现象可知，不同介质对光的折射本领是______(选填“不同”或“相同”)的，水对光的折射本领________(选填“大于”“等于”或“小于”)玻璃对光的折射本领。
答案和解析
1.【答案】D
【解析】解：人看到池底变浅是由于从池底发出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池变浅了，故光线的箭头是从水中指向空气的，且折射角是变大的，因此只有选项D的图是正确的。
故选：D。
(1)人看到物体时，是因为光线进入人眼；
(2)光从水中斜射入空气中时折射角大于入射角。
光从水中斜射入空气中时发生了折射，且此时折射角大于入射角；注意根据人看到物体，说明光线进入人的眼睛。
2.【答案】A
【解析】解：①小孔成像是由光的直线传播形成的实像。
②平面镜成像是由光的反射形成的虚像。
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像。
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像。
⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像。
其中，属于实像的是①④；属于虚像的是②③⑤；由于反射而成的像是②⑤；由于折射而成的像是③④。
故选：A。
要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的。
要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射。
要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因，并注意区分。
3.【答案】A
【解析】解：光从空气射入玻璃时，折射角小于入射角，由此画出第一次折射的光路图；
光从玻璃射入空气是，折射角大于入射角，由此画出第二次的折射光路图，注意最后的出射光线和最初的入射光线是平行的，如图所示，光一定会沿着①射出玻璃砖。
故选：A。
光射入玻璃砖后，发生了两次折射：第一次是从空气进入玻璃；第二次是从玻璃进入空气；根据光的折射规律做出两次光的折射光路图。
在此题中有两个地方容易出错：光进入玻璃砖时发生的是两次折射，只画了第一次折射；最后的出射光线和最初的入射光线两者不平行。
4.【答案】D
【解析】解：AB、水中一条鱼看见水面上的一只小虫，所以入射光线应该来自水面上的小虫，而A、B两图入射光线应该来自水里的鱼，光的传播方向错误，故AB错误；
CD、根据光的折射规律，光从空气中斜射入水中时，折射角小于入射角，而C图中折射角大于入射角，故C错误、D正确。
故选：D。
光的折射规律：折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入水中时，折射角小于入射角。
此题考查了光的折射现象的理解，要知道光从水中斜射入空气中时，折射角大于入射角，这是解答此题的关键。
5.【答案】D
【解析】【试题解析】
解：
插入水中的筷子，由于筷子在水中部分反射的光线从水中斜射入空气中时，在水面发生折射，折射角大于入射角(即折射光线远离法线)，所以看到筷子在水中的部分是向上弯折的，此时看到的是筷子的变浅的虚像。故只有D说法正确。
故选：D。
光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫光的折射。
本题考查了光的折射现象的解释，要知道光从水中斜射入空气中时，折射角大于入射角。同时注意描述的准确性。
6.【答案】C
【解析】【分析】
本题考查光的折射现象和折射规律；水中筷子向上偏折是光的折射形成的，分析光的折射现象，可利用光的折射规律分析解答，但在分析时，一定要先搞清楚光的传播方向，再利用折射规律分析。
【解答】
BD.水中的筷子看起来向上偏折，是光线从水中斜射入空气时发生折射形成的，而BD图都是光线从空气射入水里，BD不符合题意；
AC.当光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线远离法线，折射角大于入射角，而我们眼睛认为光是沿着直线传播的，看到筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上偏折，而A图折射角小于入射角，不符合光的折射规律，A不符合题意，C符合题意。
故选C。
7.【答案】B
【解析】【分析】
本题是一道有关角度的计算题，涉及的知识是光的反射定律和折射规律。解题时，可以在纸上画出光路图，方便自己分析。注意题目要求是求折射角，不是求折射光线与界面的夹角，解题时要仔细，认真。
①根据入射角的定义即可算出入射角。
②要算折射角，需要先知道反射角，反射角可由反射定律得出。然后用平角180°−(60°+85°)即可算出折射角。
【解答】
因为入射光线与物质的界面成30°角，所以入射角是90°−30°=60°。
由光的反射定律可知：反射角等于60°，
则折射角=180°−(60°+85°)=35°
故选B。
8.【答案】A
【解析】解：
(1)往池内注水，水面升至a位置时，发生折射，根据折射角大于入射角画出折射光线，P点如下图所示：
(2)水面上升至b位置时，光在水中沿直线传播，经水池侧壁反射后，光线从水中斜射向空气中，折射角大于入射角，折射光线远离法线，如下图所示：
通过以上两图可知：点S在点Q下方、且在点P上方。
故选：A。
(1)水面升至a位置时，光从水斜射入空气中时，折射光线、入射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；
(2)光在同种、均匀、透明介质中沿直线传播。
本题重点考查的是作反射光线和折射光线，理解并掌握光的反射定律和折射定律是解决此题的关键。此题通过作图说明，学生一目了然，效果更好。
9.【答案】D
【解析】解：当水位在a时，一束光线斜射入盛水的容器中，由光的折射定律可知，在容器底部形成一个光斑在P点，当打开阀门，容器里的水逐渐流出的过程中，但入射点逐渐降低到b时，入射光线的方向没有发生改变，即入射角不变，所以折射角不变，即折射光线的方向不变，由光的折射定律可知，在容器底部形成的光斑在P′点，所以在水逐渐流出的过程中，光斑将向左移动，如图所示：
。
故选：D。
解答此题应掌握：光发生折射时的规律：光从空气斜射入其它透明介质时，折射光线会靠近法线。当打开阀门，容器里的水逐渐流出的过程中，但入射点逐渐降低且向左移动，折射光线照射在容器底的光斑会逐渐向左移动。
此题主要考查光的折射规律，注意光从空气斜射入水中时，折射角小于入射角，折射光线是靠近法线的，折射光线向下偏折。
10.【答案】A
【解析】解：第一次折射：先过入射点O垂直玻璃左表面作出法线，再在玻璃内部法线的另一侧作出折射光线，注意折射角小于入射角：
第二次折射：先过O′点垂直玻璃右表面作出法线，再在玻璃的右侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃左表面的入射光线平行，如图所示：
故选：A。
光线通过玻璃再进入空气发生两次折射：第一次是从空气斜射进入玻璃，折射光线应该靠近法线偏折，折射角小于入射角；第二次是从玻璃斜射进入空气，折射光线应该远离法线偏折，折射角大于入射角。
由于玻璃上下表面垂直，第二次折射的入射角等于第一次折射的折射角，所以第二次折射的折射角等于第一次折射的入射角，最后的出射光线与入射光线相比，只是做了平移，即出射光线与入射光线平行。
此题考查光的折射光路图的画法，熟练掌握光的折射定律是解答此题关键。当光从空气进入水、玻璃等透明介质时，折射角小于入射角；当光从水、玻璃进入空气中时，折射角大于入射角。
11.【答案】顺时针
上升
不变
【解析】略
12.【答案】53°
44°
【解析】【分析】
本题考查了光的反射定律的部分内容和光的折射规律的相关内容，难度一般；
光反射时，反射角等于入射角；反射角、入射角分别是反射光线、入射光线与法线的夹角；折射角是折射光线与法线的夹角；题干中提到反射光线与折射光线的夹角，可以先求出折射光线与界面的夹角，再求出折射光线与法线的夹角，即折射角的大小。
【解答】
入射光线与液面成37°角，则入射角为90°−37°=53°，反射角为53°；折射光线与界面的夹角为83°−37°=46°，折射角为90°−46°=44°。
13.【答案】折射；乙
【解析】【分析】
本题主要考查了光的折射现象在生活中的应用，属光学基础题。
当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
【解答】
太阳落山时，太阳的实际位置在地平线下面，但太阳光经过不均匀的大气层时发生了折射，通过折射我们看见了太阳的虚像(即观察到的落日)，此时，太阳的实际位置在图中的乙位置。
故答案为：折射；乙。
14.【答案】2；②；上；变大
【解析】【分析】
本题考查光的反射和折射光路图，在两种透明介质的界面上，会同时发生折射和反射，反射光线与入射光线分居法线两侧且在同种介质中；折射光线与入射光线也是分居法线两侧，但在两种不同介质中。
(1)反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据定律反射光线和入射光线与法线的夹角一定相等，由此可确定入射光线和反射光线，以及法线和界面。
(2)折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；因为入射光线和折射光线一定在相对的两个区域中，由此确定入射光线和折射光线。
(3)最后根据确定的入射光线、反射光线、折射光线判断反射光线与折射光线的夹角变化。
【解答】
由图可知，∠1等于∠3，则∠1是反射角，∠3是入射角，∠2是折射角，因此①是法线，②是界面，CO是入射光线，OA是反射光线，OB是折射光线；
又因为∠2大于∠3，即折射角大于入射角，所以分界面下方是空气，上方是玻璃；
因反射角等于入射角，所以当入射角变小时，反射角变小，折射角也会减小，所以反射光线与折射光线的夹角将变大。
15.【答案】解：首先分别过入射点画出法线，然后根据折射规律画出折射光线的大致位置。光从空气斜射入水中，所以折射角小于入射角。如图所示：
【解析】光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角。
考查了对折射光线的画法，关键是记熟光的折射定律，搞清折射角与入射角的关系。
16.【答案】解：(1)首先垂直于镜面作出法线，然后根据反射角等于入射角，在法线的下侧画出反射光线；
(2)光线射到玻璃砖上表面时发生折射，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角；
当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。如下图所示：
【解析】(1)首先画出法线，然后根据反射角等于入射角作出反射光线；
(2)根据光的折射规律画出入射到玻璃砖上表面的光线的折射光线。光线再由玻璃射出来时，原来的折射光线此时又变成了入射光线，同样根据光的折射规律再做折射光线。光线在空气与玻璃之间发生两次折射。
此题考查光的反射和折射相关作图，需要注意的是光从空气斜射入玻璃和光从玻璃斜射入空气，入射角和折射角的大小关系是不同的。
17.【答案】向左移动 会 烟雾 在同一平面内 减小 ON′ 0
【解析】解：
(1)光从空气斜射入水或其它透明介质时，折射角小于入射角；小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光线在水面处发生折射，水槽底部光斑的位置将向左移动，说明光从空气斜射入水中时，传播方向会发生改变。
实验中光在空气中的传播路径并不清晰，为解决此问题，他可以在水面上方喷一些烟雾。
(2)小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否在同一平面内。
入射光线和法线的夹角是入射角，折射光线和法线夹角是折射角，入射光线靠拢法线，说明入射角减小，折射光线靠拢法线，说明折射角也减小。
当光沿着NO方向射入时会沿ON′方向射出，此时光线垂直入射不改变传播方向，则此时入射角和折射角都等于0度。
故答案为：(1)向左移动；会；烟雾；(2)在同一平面内；减小；ON′；0。
(1)光的折射：光从空气斜射入水或其它透明介质时，折射角小于入射角；
光在洁净的介质中传播光路是不容易呈现的，可以在空气中喷烟雾或水雾等，在水中加入少量的牛奶等。
(2)在光的折射中使用可转动的光屏是为了探究折射光线、法线和入射光线是否在同一平面内。
光从空气斜射入水或其它透明介质时，折射角小于入射角，入射角减小，折射角减小，入射角增大，折射角增大。
当光线垂直入射时光线不改变方向，此时入射角和折射角都等于零。
这是对光的折射实验的一个考查，如何进行实验，当实验中出现问题时，如何解决问题，是以后出题的方向。
18.【答案】(1)光的折射现象中，折射角随入射角的增大而增大。(合理即可)；不改变；(2)可逆的。(3)不同；小于
【解析】由光的折射规律可知，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入玻璃中时，折射角小于入射角，当光从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角。入射角α
0°
15°
30°
45°
60°
折射角β
0°
11.3°
22.1°
35.4°
40.9°
