2020-2021学年江苏省盐城市滨海县九年级上学期物理期中考试题及答案
展开
这是一份2020-2021学年江苏省盐城市滨海县九年级上学期物理期中考试题及答案，共83页。试卷主要包含了选择题，填空题，综合应用题等内容，欢迎下载使用。
1. 如图所示的器具,属于省力杠杆的是（ ）
A. 托盘天平
B. 独轮车
C. 筷子
D. 笤帚
【答案】B
【解析】
【详解】A．天平是等臂杠杆，故A不符合题意；
B．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故B符合题意；
C．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C不符合题意；
D．笤帚在使用过程中，动力臂小于阻力臂，是省力杠杆，故D不符合题意．
2. 下列物理量中，以科学家瓦特名字作为单位的是（ ）
A. 功B. 功率C. 热量D. 机械效率
【答案】B
【解析】

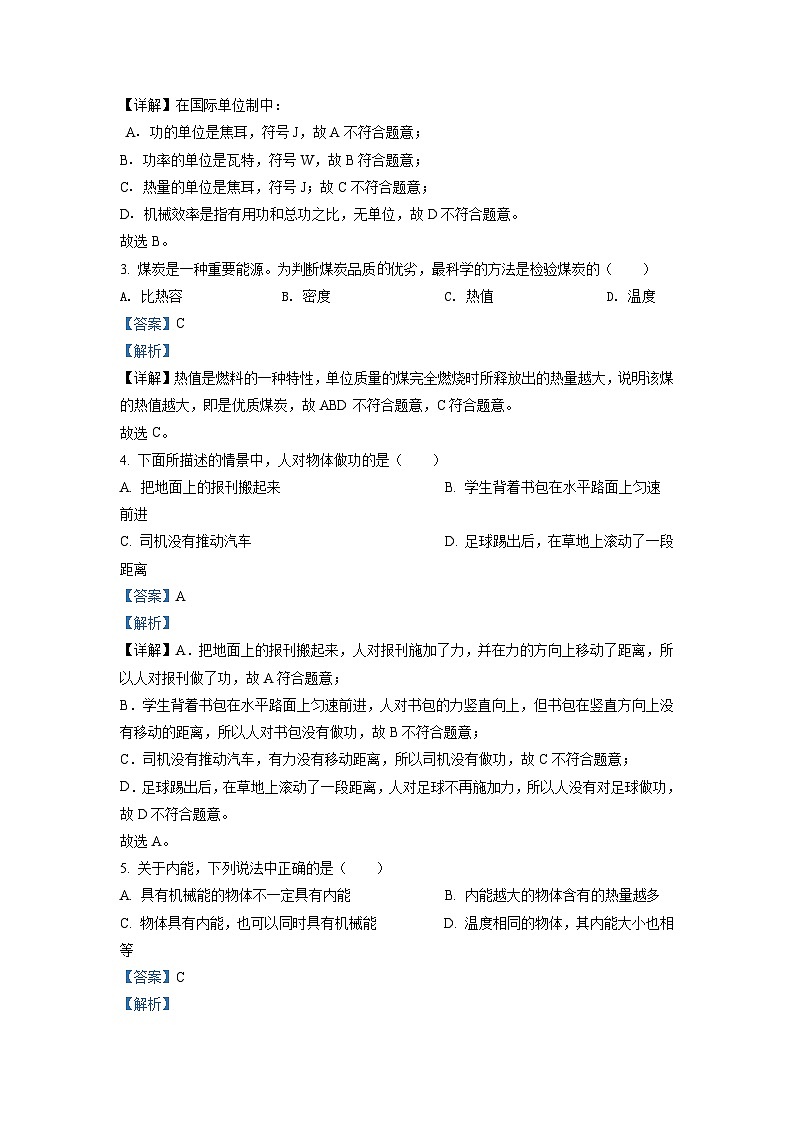

【详解】在国际单位制中：
A．功的单位是焦耳，符号J，故A不符合题意；
B．功率的单位是瓦特，符号W，故B符合题意；
C．热量的单位是焦耳，符号J；故C不符合题意；
D．机械效率是指有用功和总功之比，无单位，故D不符合题意。
故选B。
3. 煤炭是一种重要能源。为判断煤炭品质优劣，最科学的方法是检验煤炭的（ ）
A. 比热容B. 密度C. 热值D. 温度
【答案】C
【解析】
【详解】热值是燃料的一种特性，单位质量的煤完全燃烧时所释放出的热量越大，说明该煤的热值越大，即是优质煤炭，故ABD不符合题意，C符合题意。
故选C。
4. 下面所描述的情景中，人对物体做功的是（ ）
A. 把地面上的报刊搬起来B. 学生背着书包在水平路面上匀速前进
C. 司机没有推动汽车D. 足球踢出后，在草地上滚动了一段距离
【答案】A
【解析】
【详解】A．把地面上的报刊搬起来，人对报刊施加了力，并在力的方向上移动了距离，所以人对报刊做了功，故A符合题意；
B．学生背着书包在水平路面上匀速前进，人对书包的力竖直向上，但书包在竖直方向上没有移动的距离，所以人对书包没有做功，故B不符合题意；
C．司机没有推动汽车，有力没有移动距离，所以司机没有做功，故C不符合题意；
D．足球踢出后，在草地上滚动了一段距离，人对足球不再施加力，所以人没有对足球做功，故D不符合题意。
故选A。
5. 关于内能，下列说法中正确的是（ ）
A. 具有机械能的物体不一定具有内能B. 内能越大的物体含有的热量越多
C. 物体具有内能，也可以同时具有机械能D. 温度相同的物体，其内能大小也相等
【答案】C
【解析】

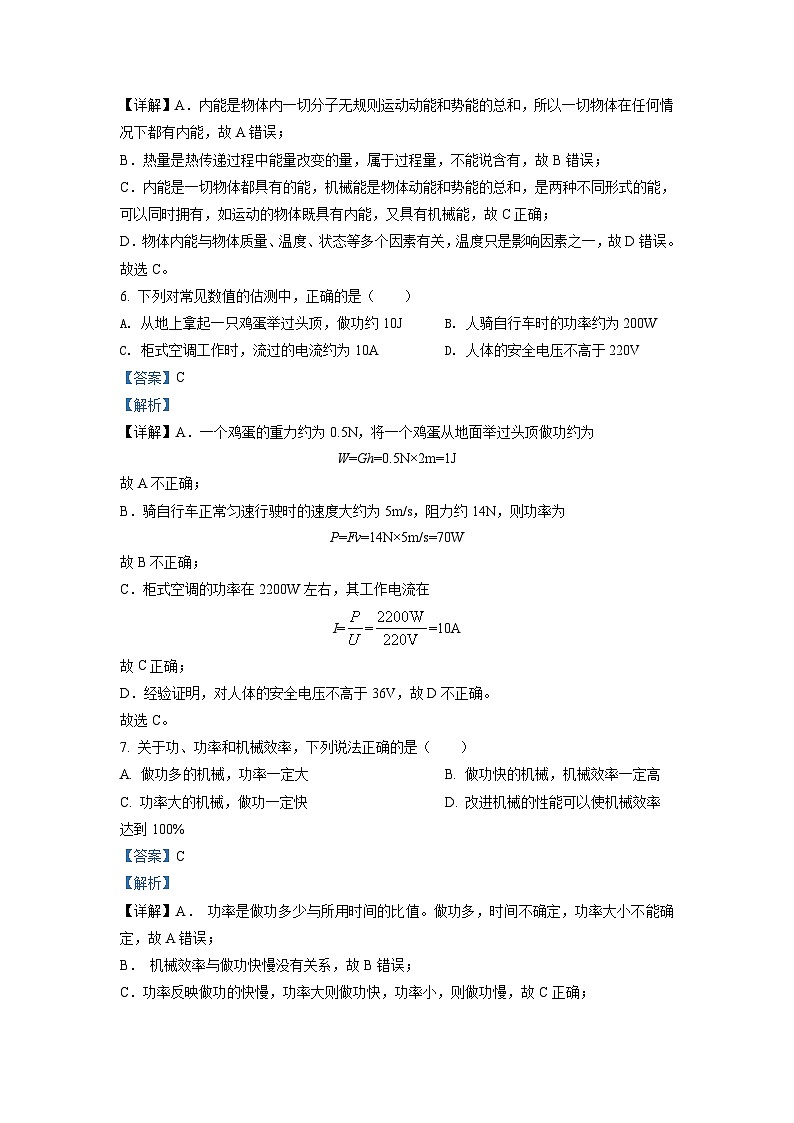

【详解】A．内能是物体内一切分子无规则运动动能和势能的总和，所以一切物体在任何情况下都有内能，故A错误；
B．热量是热传递过程中能量改变的量，属于过程量，不能说含有，故B错误；
C．内能是一切物体都具有的能，机械能是物体动能和势能的总和，是两种不同形式的能，可以同时拥有，如运动的物体既具有内能，又具有机械能，故C正确；
D．物体内能与物体质量、温度、状态等多个因素有关，温度只是影响因素之一，故D错误。
故选C。
6. 下列对常见数值的估测中，正确的是（ ）
A. 从地上拿起一只鸡蛋举过头顶，做功约10JB. 人骑自行车时的功率约为200W
C. 柜式空调工作时，流过的电流约为10AD. 人体的安全电压不高于220V
【答案】C
【解析】
【详解】A．一个鸡蛋的重力约为0.5N，将一个鸡蛋从地面举过头顶做功约为
W=Gh=0.5N×2m=1J
故A不正确；
B．骑自行车正常匀速行驶时的速度大约为5m/s，阻力约14N，则功率为
P=Fv=14N×5m/s=70W
故B不正确；
C．柜式空调的功率在2200W左右，其工作电流在
I===10A
故C正确；
D．经验证明，对人体的安全电压不高于36V，故D不正确。
故选C。
7. 关于功、功率和机械效率，下列说法正确的是（ ）
A. 做功多的机械，功率一定大B. 做功快的机械，机械效率一定高
C. 功率大的机械，做功一定快D. 改进机械的性能可以使机械效率达到100%
【答案】C
【解析】
【详解】A． 功率是做功多少与所用时间的比值。做功多，时间不确定，功率大小不能确定，故A错误；
B． 机械效率与做功快慢没有关系，故B错误；
C．功率反映做功的快慢，功率大则做功快，功率小，则做功慢，故C正确；
D． 使用任何机械都要做额外功，所以总功一定大于有用功，即有用功与总功的比值一定小于1，也就是机械效率小于100%，故D错误。
故选C。
8. 如图所示，使用定滑轮匀速提升物体所用的拉力分别是F1、F2、F3，则下面说法中正确的是（ ）
A. F1最小B. F2最小C. F3最小D. 三个力一样大
【答案】D
【解析】
【详解】因为定滑轮只能改变力方向，而不省力，故沿三个不同方向使用定滑轮拉同一重为G的物体，用的拉力大小相等，即
F1 =F2 =F3=G
故D符合题意，ABC不符合题意。
故选D。
9. 如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是（ ）
A. 适当增加木箱重力B. 增大木箱上升高度
C. 增大提升木箱的速度D. 换用质量更大的动滑轮
【答案】A
【解析】
【详解】A．额外功不变，如果增加木箱重力，有用功会增大，有用功在总功中所占的比例将增大，机械效率会增大，故A符合题意；
BC．动滑轮机械效率的高低与木箱上升的高度和上升的速度无关，故BC不符合题意；
D．换用质量更大的动滑轮，额外功增加，有用功在总功中所占的比例将减小，机械效率降低，故D不符合题意。
故选A。
10. 在水平地面上铺一张纸，将一只皮球表面涂黑，使其先后从不同高处下落，在纸上留下黑色圆斑A、B，如图所示。关于皮球两次下落形成圆斑的过程，下列说法正确的是（ ）
A. 皮球对纸的最大压力相等B. 皮球刚到达纸面时的速度相等
C. 皮球刚到达纸面时的动能相等D. 皮球获得的最大弹性势能不等
【答案】D
【解析】
【详解】A．由图可知，黑色圆斑B比较大，说明力的作用效果不同，在力的方向和作用点相同的情况下，力越大作用效果越明显，形变量越大，由此可知从B处落下的皮球对纸的最大压力较大，故A错误；
BCD．皮球从不同的高度落下时，高度减小，速度变大，重力势能转化为动能；在纸上留下黑色圆斑A、B，留下圆斑说明皮球下落到纸面上时发生了弹性形变，此过程是动能转化为弹性势能，由图中两个圆斑大小可看出，圆斑大的B处皮球转化的最大弹性势能较大，则刚接触纸面时的动能也大，因皮球质量不变，则从B处落下的皮球到达纸面时的速度较大，故BC错误；D正确。
故选D。
11. 在如图甲所示电路中，闭合开关后L1和L2都发光，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端电压分别为（ ）
A. 4.5V 0.9VB. 0.9V 4.5VC. 3.6V 0.9VD. 0.9V 3.6V
【答案】D
【解析】
【分析】
【详解】电压表在电路中看作断路处理，闭合开关后这是个串联电路，V1表测电源，V2表测灯L1两端的电压，由串联电路电压规律可知V1表接大量程，分度值是0.5V，指针位置读数为4.5V，V2表接小量程，分度值为0.1V，指针位置读数为0.9V，所以灯L1两端的电压为0.9V，灯L2两端的电压为
故ABC错误，不符合题意；
D正确，D符合题意。
故选D。
12. 如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。则关于此图的下列说法正确的是（ ）
A. 通过导线FG的电流方向由F到G
B. 若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3A
C. 若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到B
D. 通过导线AB的电流大小等于通过导线BC的电流大小
【答案】B
【解析】
【详解】A．根据电流表的使用方法知电流由正接线柱流入，负接线柱流出，所以通过导线FG电流的方向为从G到F；故A错误；
B．若通过导线BC的电流方向为由C到B，大小为通过小灯泡的电流为0.3A，则电流表在另一个支路，电流表使用0~3A量程，分度值为0.1A，读数为2A；AB在干路上，由干路电流等于各支路电流之和可知，通过导线AB的电流大小一定为
IAB=0.3A+2A=2.3A
故B正确；
C．通过导线BC的电流方向为由B到C，则电流表在干路；此时流过小灯泡的电流0.3A，由并联电路中电流的规律I=I1+I2知，通过导线AB的电流大小一定为1.7A，方向为由B到 A，故C错误；
D．通过导线AB的电流大小与通过导线BC的电流大小有多种情况：若AB和BC都为支路，则关系不确定；若AB为干路，BC为支路，则AB中电流大于BC中电流，故D错误。
故选B。
二、填空题（每空1分，共24分）
13. 为创建文明城市，我县采用车身离地30cm高的电动扫地车在平直路面上匀速前进并将地面上的杂物吸入车内。此过程中，扫地车整体的动能______，重力势能_______，机械能______。（选填“变大”、“变小”或“不变”）
【答案】 ①. 变大 ②. 变大 ③. 变大
【解析】
【详解】[1][2][3]电动扫地车在平直路面上匀速前进并将地面上的杂物吸入车内的过程中，其质量变大，速度不变，动能变大，高度不变，重力势能变大，故机械能变大。
14. 人体就像一部复杂的智能系统，其中包含许多物理知识：
(1)如图所示，人的前臂可以看成杠杆，肘关节是支点，哑铃的压力是阻力，上臂中的肌肉对前臂施加的力是动力。从以上情形来分析，这个杠杆是一个______（省力/费力/等臂）杠杆，这个杠杆的好处是______；
(2)正常人的心脏推动血液流动的功率约为1.5W，那么在4s内心脏做的功是______J。
【答案】 ①. 费力 ②. 省距离 ③. 6
【解析】
【详解】(1)[1][2]如图，在人的前臂用力举起一个物体时，其支点在O点，哑铃的压力是阻力，上臂中的肌肉对前臂施加的力是动力，因此，阻力臂大于动力臂，是一个费力杠杆，但可以省距离。
(2)[3]根据可得心脏做的功
15. 图示为道路口的指示灯，内部三只灯泡的连接方式为___________。汽车经过路口转向时，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___________；司机所拨动的这根横杆就相当于电路中的___________。
【答案】 ①. 并联 ②. 并联 ③. 开关
【解析】
【详解】[1]道路口的指示灯，内部三只灯泡能各自独立工作，为并联。
[2][3]司机拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一盏灯仍能发光，说明它们工作时互不影响，所以它们是并联的；司机拨动了这根横杆，转向灯才会工作，所以这根横杆起到了开关的作用。
16. 如图所示两个滑轮中，能改变施力方向的是_______（甲/乙），若滑轮重相同（G动＜G物），摩擦和绳重不计，当分别用F1、F2匀速提起同一物体时，则F1_______F2，η1________η2.（选填“>”、“＜”或“=”）
【答案】 ①. 甲 ②. > ③. >
【解析】
【详解】[1]图甲为定滑轮，定滑轮的轴不随物体一块移动的滑轮，其特点是不省力但可以改变力的方向，实质是等臂杠杆。
[2] 图乙为定滑轮，动滑轮是轴随物体一块移动的滑轮，其特点：省力但不能改变力的方向，实质动力臂是阻力臂的2倍，动滑轮要比定滑轮更省力，故。
[3] 动滑轮在提升物体过程中动滑轮随物体一起上升．要对动滑轮提升做额外功，而使用定滑轮提升时滑轮的位置不上升，所以用一个动滑轮和一个定滑轮把同一个物体提升同样的高度，做的有用功相同，而动滑轮需要做的总功更多，机械效率指有用功与总功的比值．所以图甲定滑轮的机械效率大于图乙动滑轮的机械效率，故。
17. 一台单缸四冲程内燃机正常工作时的转速为1800 r/min，每秒钟该内燃机共经历了________个工作循环，其中内能转化为机械能是________冲程；选择水作为内燃机的冷却液，是利用水________较大的特点。
【答案】 ①. 15 ②. 做功 ③. 比热容
【解析】
【详解】[1]已知转速为1800 r/min=30r/s，即内燃机曲轴每秒钟转30r，因四冲程内燃机曲轴每转两圈，完成1个工作循环，所以1秒钟完成个工作循环，即经历了15个工作循环。
[2]内燃机的四个冲程中，实现将机械能转化成内能的是压缩冲程；实现将内能转化为机械能的是做功冲程。
[3]由于水的比热容大，所以相同质量的水和其他液体相比较，在升高相同温度的情况下，水吸收的热量多，故用水作为发动机的冷却液。
18. 在比较不同燃料热值的实验中，小明利用与图示完全相同的两套实验装置，分别在燃烧皿中放入质量相同的燃料甲和燃料乙，点燃后对质量都为100g和初温都为20℃的水加热.燃烧相同时间后，用甲加热后的水温度为30℃，另一杯水温度为24℃．此过程水的内能______（增大/减小）用甲加热的水吸收的热量为_________J.此时_____（能/不能）说明甲的热值较大.水的比热容为4.2×103J/(kg·℃)
【答案】 ①. 增大 ②. 4.2×103 ③. 不能
【解析】
【详解】[1]水吸热内能增大。
[2]甲中的水吸收的热量
[3]燃烧了相等的时间，两种燃料并没有全部烧尽，不能比较热值的大小。
19. 如图所示，人手持大气球站在转盘上，松开气嘴，让气球沿垂直转盘半径方向喷气，喷出的气体因膨胀对外做功，内能___________，温度___________。由于力的作用是相互的，人与转盘开始一起反向转动。在A、B两点中，人站在___________（选填“A”或“B”）点进行上述实验，更容易转动。
【答案】 ①. 减小 ②. 降低 ③. A
【解析】
【分析】
【详解】[1][2]喷出的气体膨胀对外做功时，内能转化为机械能，内能减小，温度降低。
[3]由于力的作用是相互的，人与转盘开始一起反向转动，即转盘的转动方向与喷气方向相反，因转盘相当于轮轴，是变形的杠杆，在A点的力臂比B点的力臂大，故在A点更容易转动。
20. 在图所示的电路中，闭合开关S灯L不亮，电压表V有示数．已知电路中各处均接触良好，除L和用电器R外，其余元件中各处均完好．为确定故障小明和小华各自进行探究，小明将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是_____；若电流表无示数，说明故障是_____．小华将图中的电压表V拆下再正确并联在灯L两端，他_____ （填“能”或“不能”）查出故障。
【答案】 ①. L短路 ②. R断路 ③. 不能
【解析】
【详解】[1][2]如图，灯泡和定值电阻串联，电压表测定值电阻两端的电压。将电流表正确串联在电路中，闭合开关．如果电流表有示数，说明电路是通路，则灯泡不亮的原因是灯泡L短路；如果电流表无示数，说明电路断路，而电压表有示数，则灯泡不亮的原因是R断路。
[3]将电压表正确并联在灯L两端，闭合开关．如果灯泡L短路，电压表相当于与导线并联，示数为零；如果电阻R断路，电压表也无示数，所以，小华将图中的电压表 V拆下再正确并联在灯 L 两端，他不能查出电路的故障。
三、综合应用题（共52分）
21. 作图题
（1）如图甲所示，某人在A处提升物体，请在图中画出最省力的绳子绕法。（ ）
（2）在图乙中作出轻棒OA所受动力F1的力臂L1和阻力F2的示意图。（ ）
（3）在图丙所示电路的里填上电压表或电流表符号，要求：闭合开关S，两灯均能发光。（ ）
【答案】 ①. ②. ③.
【解析】
【详解】（1）[1]由图知道,从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，提升物体绳子条数为3，是最省力的绕法
（2）[2]由图知道，支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是动力臂L1。阻力F2是物体A对杠杆的拉力，其方向竖直向下，如下图
（3）[3]由电路图知道，由于上面的电表是串联在干路中，所以应为电流表；下面的电表与灯泡L1并联，所以应是为电压表，故电路如下图
22. 如图，塔式起重机上的滑轮组将重为1.2×104N的重物匀速吊起2m时，滑轮组的机械效率为80%，g取10N/kg；求：
（1）提升重物做的有用功；
（2）此过程中的额外功；
（3）绳端的拉力F。
【答案】（1）2.4×104J；（2）6×103J；（3）5×103N
【解析】
【分析】
【详解】解：（1）提升重物做的有用功
W有＝Gh＝1.2×104N×2m＝2.4×104J
（2）拉力做的总功
W总＝＝3×104J
此过程中的额外功
W额＝W总﹣W有＝3×104J﹣2.4×104J＝6×103J
（3）由图可知，滑轮组绳子的有效股数n＝3，则绳端移动的距离
s＝nh＝3×2m＝6m
由W＝Fs可得，绳端的拉力
F＝＝5×103N
答：（1）提升重物做的有用功为2.4×104J；
（2）此过程中的额外功为6×103J；
（3）绳端的拉力5×103N。
23. 天然气灶使用方便、经济环保。在一个标准大气压下，天然气灶将一壶质量为1.5 kg，温度为20 ℃的水加热至沸腾，大约需要消耗0.024m3天然气，已知水的比热容为4.2×103J/(kg•℃)，天然气的热值为3.5×107 J/m3。求：
（1）水吸收的热量；
（2）天然气完全燃烧放出的热量；
（3）该天然气灶能量转化的效率是多少？
【答案】（1）5.04×105J；（2）8.4×105J；（3）60%
【解析】
【详解】解：（1）在一个标准大气压下水的沸点为100℃，则水吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg•℃)×1.5kg×(100℃-20℃)=5.04×105J
（2）天然气完全燃烧放出的热量
Q放=Vq=0.024m3×3.5×107J/m3=8.4×105J
（3）该天然气灶能量转化的效率
η=×100%= ×100%=60%
答：（1）水吸收的热量为5.04×105J；
（2）天然气完全燃烧放出的热量为8.4×105J；
（3）该天然气灶能量转化的效率是60%。
24. 探究杠杆的平衡条件：
（1）安装好杠杆，发现杠杆左端下沉，应把杠杆左端的平衡螺母向___________调节，使杠杆在水平位置平衡，此时杠杆自身重力的力臂为___________。
（2）小红在杠杆的一侧挂钩码，在杠杆的另一侧某一位置用弹簧测力计沿___________方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上___________。
（3）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处___________。
【答案】 ①. 右 ②. 0 ③. 竖直向下 ④. 读出动力臂大小 ⑤. 三次实验动力臂均是阻力臂的2倍，结论不具有普遍性
【解析】
【详解】（1）[1][2]由题意知，杠杆的左端下沉，则应使平衡螺母向右调节；杠杆在水平位置平衡，重心在杠杆的中心，重力作用线恰好通过支点，所以重力的力臂为零。
（2）[3][4]根据力臂的概念，沿竖直向下的方向拉动测力计，杠杆在水平位置平衡，这样力臂恰好与杠杆重合，以便直接从杠杆上读出动力臂大小。
（3）[5]由表格中数据知，三次实验中动力臂均是阻力臂的 2 倍，结论不具有普遍性。
25. 实验小组同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离．
(1)本实验使钢球获得动能的操作方法是____________________________________，钢球动能的大小是通过观察_______________来判断的。
(2)从表中数据可以看出，他们让质量不同的钢球从相同高度摆下，使钢球到达竖直位置的______相同，从而探究动能与_______的关系．
(3)在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度．你认为应当采用_____同学的建议．
(4)由上述实验数据和现象可得出结论：__________________________________．
【答案】 ①. 将钢球从某一高度由静止释放 ②. 木块运动的距离 ③. 速度 ④. 质量 ⑤. 甲 ⑥. 在速度一定时，质量越大，动能越大
【解析】
【分析】
【详解】（1）[1]让钢球从某一高度由静止释放，使钢球获得动能。
[2]钢球动能的大小是通过钢球对木块做功的多少来体现出来的，木块运动的距离越长，就表示钢球的动能越大。
（2）[3][4]让小球从斜面的同一高度处释放，使小球到达最底端的速度相同，从而探究动能与质量的关系。
（3）[5]上面的两次实验是在速度一定时，改变物体的质量，探究动能的大小，动能的大小通过木块移动距离的大小表现出来的，因此改变木板的长度，应采用甲的建议。
（4）[6]有表中的数据知：速度一定时，质量越大动能越大。
26. 在“探究串、并联电路电流特点”的实验中，小明同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。
（1）小明在连接电路时，开关必须___________。实验中，他把电流表接在a处，闭合开关后，电流表出现乙图情况，原因是___________；处理后，电流表的指针如图丙所示，则所测的电流值为___________A。
（2）在测量中，突然两盏灯全部熄灭，若仅是其中某一只灯泡出现了故障，则可能是该灯泡___________了（选填“断路”或“短路”）。于是，他用电压表来检查故障，上表是他测量的相关数据，由此可判断灯泡___________出现故障。
（3）接着，小明准备拆接电路测量“并联电路电流特点”，你认为首先应该拆下___________两端的导线。如图甲是小明连接好的实物电路，若要测量通过灯L2的电流，可将___________（选填“a”、“b”或“c”）导线从电流表接线柱拆下，改接到电流表的___________接线柱（选填“—”、“0.6”或“3”）。
（4）同组的小李同学连接的电路如乙图，如果闭合开关，将会出现___________故障（选填“短路”、或“断路”），请改变a、b、c三导线中的一根，使两灯泡并联。（先在原导线上打“×”，后再更改接法）。（ ）
【答案】 ①. 断开 ②. 电流表正负接线柱接反了 ③. 0.22A ④. 断路 ⑤. L1 ⑥. 电源 ⑦. a ⑧. 0.6 ⑨. 短路 ⑩.
【解析】
【详解】（1）[1[2]小明在连接电路时，开关必须断开；实验中，他把电流表接在a处，闭合开关后，电流表出现乙图情况，原因是电流表正负接线柱接反了。
[3]处理后，电流表的指针如图丙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.22A。
（2）[4]甲图中，两灯串联，若其中某一只灯泡短路，则另一个会发光，不符合题意；若其中某一只灯泡断路，整个电路断路，两灯都不发光，符合题意，则可判断是其中某一只灯泡出现断路故障。
[5]电压表若有示数，则电压表正负接线柱到电源的正负极为通路，若无示数则电压并联支路之外的电路有断路，ac间电压3V，说明a到电源到开关到c之间的电路为通路；ab间电压3V，说明a到电源到开关到c再到L2至b之间的电路为通路，结合 bc间电压为0，可判断灯泡L1出现断路故障。
（3）[6]为防止短路，首先应该拆下电源两端的导线。
[7][8]如图甲是小明连接好的实物电路，电流表选用0~0.6A量程测干路电流，因干路电流大于支路电流，根据电流表与待测电路串联，若要测量通过灯L2的电流，可将a导线从电流表接线柱拆下，改接到电流表的0.6接线柱上。
（4）[9]同组的小李同学连接的电路如乙图，如果闭合开关，两灯短路（从而会造成电源短路），即会出现短路故障。
[10]两灯泡并联，可拆除导线c，将其改接到右边灯泡的左端接线柱上即可，如图所示
27. 阅读短文，回答问题：
双轮电动平衡车
双轮电动平衡车因具有运动灵活、操作简单、节省能源、绿色环保、转弯半径小等优点，越来越受到青年人的喜爱。
双轮电动平衡车主要由自平衡控制系统和方向操控杆两大部分组成，如图甲。自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，如图乙。当站在车上的人身体向前倾斜时车子向前运动，身体向后倾斜时车子向后运动。方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果。如果在前进的过程中遇到障碍物会通过方向操控杆来避让。
实际使用的双轮电动平衡车种类很多，电路是由电源、总开关S1和压力开关S2组成的。使用时，首先用遥控闭合开关S1，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关S2自动闭合，电动机正常启动，再根据人身体的姿势，平衡车开始运动。
（1）双轮电动平衡车是通过驱动___________（选填“陀螺仪”或“电动机”）来保持车身平衡。
（2）下列指令不是中央微处理器发出的是___________。
A．斜向右直线行驶 B.遇障碍物避让 C.后退 D.前进
（3）当人骑着双轮电动平衡车在平直的马路上行驶时，下列说法中正确的是___________。
A．方向操控杆只用来控制车体运行过程中的前进、后退方向
B.当身体向前倾斜变为向后倾斜时，车能立即改变行驶方向
C.陀螺仪的主要作用是判断人在平衡车上的姿势状态
D.行驶过程中电动机将电能转化为机械能
（4）给电动车充电时，车机上的蓄电池相当于电路中的___________。（选填“电源”或“用电器”）
（5）请根据短文提供的信息，请你正确选择双轮电动平衡车电路部分的简化电路图___________。
A． B. C. D.
【答案】 ①. 电动机 ②. B ③. D ④. 用电器 ⑤. D
【解析】
【详解】（1）[1]由题干可知，自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，所以答案是电动机。
（2）[2]根据题干，如果在前进的过程中遇到障碍物会通过方向操控杆来避让，故B符合题意，故选B。
（3）[3]A．方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果，故A错误；
B．当身体向前倾斜变为向后倾斜时，由于有惯性，不能立即改变行驶方向，故B错误；
C．平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，故C错误；
D．行驶过程中，电动机把电能转化成机械能，故D正确
故选D。
（4）[4]当我们给蓄电池充电时，蓄电池消耗电能，转化为化学能，所以蓄电池相当于用电器。
（5）[5]题干中说使用电动平衡车时，首先用遥控闭合开关，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关自动闭台，电动机正常启动，则电动机与指示灯并联，S1在干路，S2控制电动机。故D符合题意，故选D。实验次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.5
10
3.0
5
2
1.0
20
2.0
10
3
1.0
30
2.0
15
ac间电压/v
ab间电压/v
bc间电压/v
3
3
0
1. 如图所示的器具,属于省力杠杆的是（ ）
A. 托盘天平
B. 独轮车
C. 筷子
D. 笤帚
【答案】B
【解析】
【详解】A．天平是等臂杠杆，故A不符合题意；
B．独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆，故B符合题意；
C．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C不符合题意；
D．笤帚在使用过程中，动力臂小于阻力臂，是省力杠杆，故D不符合题意．
2. 下列物理量中，以科学家瓦特名字作为单位的是（ ）
A. 功B. 功率C. 热量D. 机械效率
【答案】B
【解析】
【详解】在国际单位制中：
A．功的单位是焦耳，符号J，故A不符合题意；
B．功率的单位是瓦特，符号W，故B符合题意；
C．热量的单位是焦耳，符号J；故C不符合题意；
D．机械效率是指有用功和总功之比，无单位，故D不符合题意。
故选B。
3. 煤炭是一种重要能源。为判断煤炭品质优劣，最科学的方法是检验煤炭的（ ）
A. 比热容B. 密度C. 热值D. 温度
【答案】C
【解析】
【详解】热值是燃料的一种特性，单位质量的煤完全燃烧时所释放出的热量越大，说明该煤的热值越大，即是优质煤炭，故ABD不符合题意，C符合题意。
故选C。
4. 下面所描述的情景中，人对物体做功的是（ ）
A. 把地面上的报刊搬起来B. 学生背着书包在水平路面上匀速前进
C. 司机没有推动汽车D. 足球踢出后，在草地上滚动了一段距离
【答案】A
【解析】
【详解】A．把地面上的报刊搬起来，人对报刊施加了力，并在力的方向上移动了距离，所以人对报刊做了功，故A符合题意；
B．学生背着书包在水平路面上匀速前进，人对书包的力竖直向上，但书包在竖直方向上没有移动的距离，所以人对书包没有做功，故B不符合题意；
C．司机没有推动汽车，有力没有移动距离，所以司机没有做功，故C不符合题意；
D．足球踢出后，在草地上滚动了一段距离，人对足球不再施加力，所以人没有对足球做功，故D不符合题意。
故选A。
5. 关于内能，下列说法中正确的是（ ）
A. 具有机械能的物体不一定具有内能B. 内能越大的物体含有的热量越多
C. 物体具有内能，也可以同时具有机械能D. 温度相同的物体，其内能大小也相等
【答案】C
【解析】
【详解】A．内能是物体内一切分子无规则运动动能和势能的总和，所以一切物体在任何情况下都有内能，故A错误；
B．热量是热传递过程中能量改变的量，属于过程量，不能说含有，故B错误；
C．内能是一切物体都具有的能，机械能是物体动能和势能的总和，是两种不同形式的能，可以同时拥有，如运动的物体既具有内能，又具有机械能，故C正确；
D．物体内能与物体质量、温度、状态等多个因素有关，温度只是影响因素之一，故D错误。
故选C。
6. 下列对常见数值的估测中，正确的是（ ）
A. 从地上拿起一只鸡蛋举过头顶，做功约10JB. 人骑自行车时的功率约为200W
C. 柜式空调工作时，流过的电流约为10AD. 人体的安全电压不高于220V
【答案】C
【解析】
【详解】A．一个鸡蛋的重力约为0.5N，将一个鸡蛋从地面举过头顶做功约为
W=Gh=0.5N×2m=1J
故A不正确；
B．骑自行车正常匀速行驶时的速度大约为5m/s，阻力约14N，则功率为
P=Fv=14N×5m/s=70W
故B不正确；
C．柜式空调的功率在2200W左右，其工作电流在
I===10A
故C正确；
D．经验证明，对人体的安全电压不高于36V，故D不正确。
故选C。
7. 关于功、功率和机械效率，下列说法正确的是（ ）
A. 做功多的机械，功率一定大B. 做功快的机械，机械效率一定高
C. 功率大的机械，做功一定快D. 改进机械的性能可以使机械效率达到100%
【答案】C
【解析】
【详解】A． 功率是做功多少与所用时间的比值。做功多，时间不确定，功率大小不能确定，故A错误；
B． 机械效率与做功快慢没有关系，故B错误；
C．功率反映做功的快慢，功率大则做功快，功率小，则做功慢，故C正确；
D． 使用任何机械都要做额外功，所以总功一定大于有用功，即有用功与总功的比值一定小于1，也就是机械效率小于100%，故D错误。
故选C。
8. 如图所示，使用定滑轮匀速提升物体所用的拉力分别是F1、F2、F3，则下面说法中正确的是（ ）
A. F1最小B. F2最小C. F3最小D. 三个力一样大
【答案】D
【解析】
【详解】因为定滑轮只能改变力方向，而不省力，故沿三个不同方向使用定滑轮拉同一重为G的物体，用的拉力大小相等，即
F1 =F2 =F3=G
故D符合题意，ABC不符合题意。
故选D。
9. 如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是（ ）
A. 适当增加木箱重力B. 增大木箱上升高度
C. 增大提升木箱的速度D. 换用质量更大的动滑轮
【答案】A
【解析】
【详解】A．额外功不变，如果增加木箱重力，有用功会增大，有用功在总功中所占的比例将增大，机械效率会增大，故A符合题意；
BC．动滑轮机械效率的高低与木箱上升的高度和上升的速度无关，故BC不符合题意；
D．换用质量更大的动滑轮，额外功增加，有用功在总功中所占的比例将减小，机械效率降低，故D不符合题意。
故选A。
10. 在水平地面上铺一张纸，将一只皮球表面涂黑，使其先后从不同高处下落，在纸上留下黑色圆斑A、B，如图所示。关于皮球两次下落形成圆斑的过程，下列说法正确的是（ ）
A. 皮球对纸的最大压力相等B. 皮球刚到达纸面时的速度相等
C. 皮球刚到达纸面时的动能相等D. 皮球获得的最大弹性势能不等
【答案】D
【解析】
【详解】A．由图可知，黑色圆斑B比较大，说明力的作用效果不同，在力的方向和作用点相同的情况下，力越大作用效果越明显，形变量越大，由此可知从B处落下的皮球对纸的最大压力较大，故A错误；
BCD．皮球从不同的高度落下时，高度减小，速度变大，重力势能转化为动能；在纸上留下黑色圆斑A、B，留下圆斑说明皮球下落到纸面上时发生了弹性形变，此过程是动能转化为弹性势能，由图中两个圆斑大小可看出，圆斑大的B处皮球转化的最大弹性势能较大，则刚接触纸面时的动能也大，因皮球质量不变，则从B处落下的皮球到达纸面时的速度较大，故BC错误；D正确。
故选D。
11. 在如图甲所示电路中，闭合开关后L1和L2都发光，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端电压分别为（ ）
A. 4.5V 0.9VB. 0.9V 4.5VC. 3.6V 0.9VD. 0.9V 3.6V
【答案】D
【解析】
【分析】
【详解】电压表在电路中看作断路处理，闭合开关后这是个串联电路，V1表测电源，V2表测灯L1两端的电压，由串联电路电压规律可知V1表接大量程，分度值是0.5V，指针位置读数为4.5V，V2表接小量程，分度值为0.1V，指针位置读数为0.9V，所以灯L1两端的电压为0.9V，灯L2两端的电压为
故ABC错误，不符合题意；
D正确，D符合题意。
故选D。
12. 如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。则关于此图的下列说法正确的是（ ）
A. 通过导线FG的电流方向由F到G
B. 若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3A
C. 若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到B
D. 通过导线AB的电流大小等于通过导线BC的电流大小
【答案】B
【解析】
【详解】A．根据电流表的使用方法知电流由正接线柱流入，负接线柱流出，所以通过导线FG电流的方向为从G到F；故A错误；
B．若通过导线BC的电流方向为由C到B，大小为通过小灯泡的电流为0.3A，则电流表在另一个支路，电流表使用0~3A量程，分度值为0.1A，读数为2A；AB在干路上，由干路电流等于各支路电流之和可知，通过导线AB的电流大小一定为
IAB=0.3A+2A=2.3A
故B正确；
C．通过导线BC的电流方向为由B到C，则电流表在干路；此时流过小灯泡的电流0.3A，由并联电路中电流的规律I=I1+I2知，通过导线AB的电流大小一定为1.7A，方向为由B到 A，故C错误；
D．通过导线AB的电流大小与通过导线BC的电流大小有多种情况：若AB和BC都为支路，则关系不确定；若AB为干路，BC为支路，则AB中电流大于BC中电流，故D错误。
故选B。
二、填空题（每空1分，共24分）
13. 为创建文明城市，我县采用车身离地30cm高的电动扫地车在平直路面上匀速前进并将地面上的杂物吸入车内。此过程中，扫地车整体的动能______，重力势能_______，机械能______。（选填“变大”、“变小”或“不变”）
【答案】 ①. 变大 ②. 变大 ③. 变大
【解析】
【详解】[1][2][3]电动扫地车在平直路面上匀速前进并将地面上的杂物吸入车内的过程中，其质量变大，速度不变，动能变大，高度不变，重力势能变大，故机械能变大。
14. 人体就像一部复杂的智能系统，其中包含许多物理知识：
(1)如图所示，人的前臂可以看成杠杆，肘关节是支点，哑铃的压力是阻力，上臂中的肌肉对前臂施加的力是动力。从以上情形来分析，这个杠杆是一个______（省力/费力/等臂）杠杆，这个杠杆的好处是______；
(2)正常人的心脏推动血液流动的功率约为1.5W，那么在4s内心脏做的功是______J。
【答案】 ①. 费力 ②. 省距离 ③. 6
【解析】
【详解】(1)[1][2]如图，在人的前臂用力举起一个物体时，其支点在O点，哑铃的压力是阻力，上臂中的肌肉对前臂施加的力是动力，因此，阻力臂大于动力臂，是一个费力杠杆，但可以省距离。
(2)[3]根据可得心脏做的功
15. 图示为道路口的指示灯，内部三只灯泡的连接方式为___________。汽车经过路口转向时，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___________；司机所拨动的这根横杆就相当于电路中的___________。
【答案】 ①. 并联 ②. 并联 ③. 开关
【解析】
【详解】[1]道路口的指示灯，内部三只灯泡能各自独立工作，为并联。
[2][3]司机拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一盏灯仍能发光，说明它们工作时互不影响，所以它们是并联的；司机拨动了这根横杆，转向灯才会工作，所以这根横杆起到了开关的作用。
16. 如图所示两个滑轮中，能改变施力方向的是_______（甲/乙），若滑轮重相同（G动＜G物），摩擦和绳重不计，当分别用F1、F2匀速提起同一物体时，则F1_______F2，η1________η2.（选填“>”、“＜”或“=”）
【答案】 ①. 甲 ②. > ③. >
【解析】
【详解】[1]图甲为定滑轮，定滑轮的轴不随物体一块移动的滑轮，其特点是不省力但可以改变力的方向，实质是等臂杠杆。
[2] 图乙为定滑轮，动滑轮是轴随物体一块移动的滑轮，其特点：省力但不能改变力的方向，实质动力臂是阻力臂的2倍，动滑轮要比定滑轮更省力，故。
[3] 动滑轮在提升物体过程中动滑轮随物体一起上升．要对动滑轮提升做额外功，而使用定滑轮提升时滑轮的位置不上升，所以用一个动滑轮和一个定滑轮把同一个物体提升同样的高度，做的有用功相同，而动滑轮需要做的总功更多，机械效率指有用功与总功的比值．所以图甲定滑轮的机械效率大于图乙动滑轮的机械效率，故。
17. 一台单缸四冲程内燃机正常工作时的转速为1800 r/min，每秒钟该内燃机共经历了________个工作循环，其中内能转化为机械能是________冲程；选择水作为内燃机的冷却液，是利用水________较大的特点。
【答案】 ①. 15 ②. 做功 ③. 比热容
【解析】
【详解】[1]已知转速为1800 r/min=30r/s，即内燃机曲轴每秒钟转30r，因四冲程内燃机曲轴每转两圈，完成1个工作循环，所以1秒钟完成个工作循环，即经历了15个工作循环。
[2]内燃机的四个冲程中，实现将机械能转化成内能的是压缩冲程；实现将内能转化为机械能的是做功冲程。
[3]由于水的比热容大，所以相同质量的水和其他液体相比较，在升高相同温度的情况下，水吸收的热量多，故用水作为发动机的冷却液。
18. 在比较不同燃料热值的实验中，小明利用与图示完全相同的两套实验装置，分别在燃烧皿中放入质量相同的燃料甲和燃料乙，点燃后对质量都为100g和初温都为20℃的水加热.燃烧相同时间后，用甲加热后的水温度为30℃，另一杯水温度为24℃．此过程水的内能______（增大/减小）用甲加热的水吸收的热量为_________J.此时_____（能/不能）说明甲的热值较大.水的比热容为4.2×103J/(kg·℃)
【答案】 ①. 增大 ②. 4.2×103 ③. 不能
【解析】
【详解】[1]水吸热内能增大。
[2]甲中的水吸收的热量
[3]燃烧了相等的时间，两种燃料并没有全部烧尽，不能比较热值的大小。
19. 如图所示，人手持大气球站在转盘上，松开气嘴，让气球沿垂直转盘半径方向喷气，喷出的气体因膨胀对外做功，内能___________，温度___________。由于力的作用是相互的，人与转盘开始一起反向转动。在A、B两点中，人站在___________（选填“A”或“B”）点进行上述实验，更容易转动。
【答案】 ①. 减小 ②. 降低 ③. A
【解析】
【分析】
【详解】[1][2]喷出的气体膨胀对外做功时，内能转化为机械能，内能减小，温度降低。
[3]由于力的作用是相互的，人与转盘开始一起反向转动，即转盘的转动方向与喷气方向相反，因转盘相当于轮轴，是变形的杠杆，在A点的力臂比B点的力臂大，故在A点更容易转动。
20. 在图所示的电路中，闭合开关S灯L不亮，电压表V有示数．已知电路中各处均接触良好，除L和用电器R外，其余元件中各处均完好．为确定故障小明和小华各自进行探究，小明将一个电流表正确串联在电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是_____；若电流表无示数，说明故障是_____．小华将图中的电压表V拆下再正确并联在灯L两端，他_____ （填“能”或“不能”）查出故障。
【答案】 ①. L短路 ②. R断路 ③. 不能
【解析】
【详解】[1][2]如图，灯泡和定值电阻串联，电压表测定值电阻两端的电压。将电流表正确串联在电路中，闭合开关．如果电流表有示数，说明电路是通路，则灯泡不亮的原因是灯泡L短路；如果电流表无示数，说明电路断路，而电压表有示数，则灯泡不亮的原因是R断路。
[3]将电压表正确并联在灯L两端，闭合开关．如果灯泡L短路，电压表相当于与导线并联，示数为零；如果电阻R断路，电压表也无示数，所以，小华将图中的电压表 V拆下再正确并联在灯 L 两端，他不能查出电路的故障。
三、综合应用题（共52分）
21. 作图题
（1）如图甲所示，某人在A处提升物体，请在图中画出最省力的绳子绕法。（ ）
（2）在图乙中作出轻棒OA所受动力F1的力臂L1和阻力F2的示意图。（ ）
（3）在图丙所示电路的里填上电压表或电流表符号，要求：闭合开关S，两灯均能发光。（ ）
【答案】 ①. ②. ③.
【解析】
【详解】（1）[1]由图知道,从动滑轮上挂钩开始，依次绕过定滑轮和动滑轮，绳端回到人的手中，提升物体绳子条数为3，是最省力的绕法
（2）[2]由图知道，支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是动力臂L1。阻力F2是物体A对杠杆的拉力，其方向竖直向下，如下图
（3）[3]由电路图知道，由于上面的电表是串联在干路中，所以应为电流表；下面的电表与灯泡L1并联，所以应是为电压表，故电路如下图
22. 如图，塔式起重机上的滑轮组将重为1.2×104N的重物匀速吊起2m时，滑轮组的机械效率为80%，g取10N/kg；求：
（1）提升重物做的有用功；
（2）此过程中的额外功；
（3）绳端的拉力F。
【答案】（1）2.4×104J；（2）6×103J；（3）5×103N
【解析】
【分析】
【详解】解：（1）提升重物做的有用功
W有＝Gh＝1.2×104N×2m＝2.4×104J
（2）拉力做的总功
W总＝＝3×104J
此过程中的额外功
W额＝W总﹣W有＝3×104J﹣2.4×104J＝6×103J
（3）由图可知，滑轮组绳子的有效股数n＝3，则绳端移动的距离
s＝nh＝3×2m＝6m
由W＝Fs可得，绳端的拉力
F＝＝5×103N
答：（1）提升重物做的有用功为2.4×104J；
（2）此过程中的额外功为6×103J；
（3）绳端的拉力5×103N。
23. 天然气灶使用方便、经济环保。在一个标准大气压下，天然气灶将一壶质量为1.5 kg，温度为20 ℃的水加热至沸腾，大约需要消耗0.024m3天然气，已知水的比热容为4.2×103J/(kg•℃)，天然气的热值为3.5×107 J/m3。求：
（1）水吸收的热量；
（2）天然气完全燃烧放出的热量；
（3）该天然气灶能量转化的效率是多少？
【答案】（1）5.04×105J；（2）8.4×105J；（3）60%
【解析】
【详解】解：（1）在一个标准大气压下水的沸点为100℃，则水吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg•℃)×1.5kg×(100℃-20℃)=5.04×105J
（2）天然气完全燃烧放出的热量
Q放=Vq=0.024m3×3.5×107J/m3=8.4×105J
（3）该天然气灶能量转化的效率
η=×100%= ×100%=60%
答：（1）水吸收的热量为5.04×105J；
（2）天然气完全燃烧放出的热量为8.4×105J；
（3）该天然气灶能量转化的效率是60%。
24. 探究杠杆的平衡条件：
（1）安装好杠杆，发现杠杆左端下沉，应把杠杆左端的平衡螺母向___________调节，使杠杆在水平位置平衡，此时杠杆自身重力的力臂为___________。
（2）小红在杠杆的一侧挂钩码，在杠杆的另一侧某一位置用弹簧测力计沿___________方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上___________。
（3）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处___________。
【答案】 ①. 右 ②. 0 ③. 竖直向下 ④. 读出动力臂大小 ⑤. 三次实验动力臂均是阻力臂的2倍，结论不具有普遍性
【解析】
【详解】（1）[1][2]由题意知，杠杆的左端下沉，则应使平衡螺母向右调节；杠杆在水平位置平衡，重心在杠杆的中心，重力作用线恰好通过支点，所以重力的力臂为零。
（2）[3][4]根据力臂的概念，沿竖直向下的方向拉动测力计，杠杆在水平位置平衡，这样力臂恰好与杠杆重合，以便直接从杠杆上读出动力臂大小。
（3）[5]由表格中数据知，三次实验中动力臂均是阻力臂的 2 倍，结论不具有普遍性。
25. 实验小组同学用如图所示的装置探究“物体动能的大小与质量和速度的关系”，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离．
(1)本实验使钢球获得动能的操作方法是____________________________________，钢球动能的大小是通过观察_______________来判断的。
(2)从表中数据可以看出，他们让质量不同的钢球从相同高度摆下，使钢球到达竖直位置的______相同，从而探究动能与_______的关系．
(3)在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度．你认为应当采用_____同学的建议．
(4)由上述实验数据和现象可得出结论：__________________________________．
【答案】 ①. 将钢球从某一高度由静止释放 ②. 木块运动的距离 ③. 速度 ④. 质量 ⑤. 甲 ⑥. 在速度一定时，质量越大，动能越大
【解析】
【分析】
【详解】（1）[1]让钢球从某一高度由静止释放，使钢球获得动能。
[2]钢球动能的大小是通过钢球对木块做功的多少来体现出来的，木块运动的距离越长，就表示钢球的动能越大。
（2）[3][4]让小球从斜面的同一高度处释放，使小球到达最底端的速度相同，从而探究动能与质量的关系。
（3）[5]上面的两次实验是在速度一定时，改变物体的质量，探究动能的大小，动能的大小通过木块移动距离的大小表现出来的，因此改变木板的长度，应采用甲的建议。
（4）[6]有表中的数据知：速度一定时，质量越大动能越大。
26. 在“探究串、并联电路电流特点”的实验中，小明同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。
（1）小明在连接电路时，开关必须___________。实验中，他把电流表接在a处，闭合开关后，电流表出现乙图情况，原因是___________；处理后，电流表的指针如图丙所示，则所测的电流值为___________A。
（2）在测量中，突然两盏灯全部熄灭，若仅是其中某一只灯泡出现了故障，则可能是该灯泡___________了（选填“断路”或“短路”）。于是，他用电压表来检查故障，上表是他测量的相关数据，由此可判断灯泡___________出现故障。
（3）接着，小明准备拆接电路测量“并联电路电流特点”，你认为首先应该拆下___________两端的导线。如图甲是小明连接好的实物电路，若要测量通过灯L2的电流，可将___________（选填“a”、“b”或“c”）导线从电流表接线柱拆下，改接到电流表的___________接线柱（选填“—”、“0.6”或“3”）。
（4）同组的小李同学连接的电路如乙图，如果闭合开关，将会出现___________故障（选填“短路”、或“断路”），请改变a、b、c三导线中的一根，使两灯泡并联。（先在原导线上打“×”，后再更改接法）。（ ）
【答案】 ①. 断开 ②. 电流表正负接线柱接反了 ③. 0.22A ④. 断路 ⑤. L1 ⑥. 电源 ⑦. a ⑧. 0.6 ⑨. 短路 ⑩.
【解析】
【详解】（1）[1[2]小明在连接电路时，开关必须断开；实验中，他把电流表接在a处，闭合开关后，电流表出现乙图情况，原因是电流表正负接线柱接反了。
[3]处理后，电流表的指针如图丙所示，电流表选用小量程，分度值为0.02A，则所测的电流值为0.22A。
（2）[4]甲图中，两灯串联，若其中某一只灯泡短路，则另一个会发光，不符合题意；若其中某一只灯泡断路，整个电路断路，两灯都不发光，符合题意，则可判断是其中某一只灯泡出现断路故障。
[5]电压表若有示数，则电压表正负接线柱到电源的正负极为通路，若无示数则电压并联支路之外的电路有断路，ac间电压3V，说明a到电源到开关到c之间的电路为通路；ab间电压3V，说明a到电源到开关到c再到L2至b之间的电路为通路，结合 bc间电压为0，可判断灯泡L1出现断路故障。
（3）[6]为防止短路，首先应该拆下电源两端的导线。
[7][8]如图甲是小明连接好的实物电路，电流表选用0~0.6A量程测干路电流，因干路电流大于支路电流，根据电流表与待测电路串联，若要测量通过灯L2的电流，可将a导线从电流表接线柱拆下，改接到电流表的0.6接线柱上。
（4）[9]同组的小李同学连接的电路如乙图，如果闭合开关，两灯短路（从而会造成电源短路），即会出现短路故障。
[10]两灯泡并联，可拆除导线c，将其改接到右边灯泡的左端接线柱上即可，如图所示
27. 阅读短文，回答问题：
双轮电动平衡车
双轮电动平衡车因具有运动灵活、操作简单、节省能源、绿色环保、转弯半径小等优点，越来越受到青年人的喜爱。
双轮电动平衡车主要由自平衡控制系统和方向操控杆两大部分组成，如图甲。自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，如图乙。当站在车上的人身体向前倾斜时车子向前运动，身体向后倾斜时车子向后运动。方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果。如果在前进的过程中遇到障碍物会通过方向操控杆来避让。
实际使用的双轮电动平衡车种类很多，电路是由电源、总开关S1和压力开关S2组成的。使用时，首先用遥控闭合开关S1，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关S2自动闭合，电动机正常启动，再根据人身体的姿势，平衡车开始运动。
（1）双轮电动平衡车是通过驱动___________（选填“陀螺仪”或“电动机”）来保持车身平衡。
（2）下列指令不是中央微处理器发出的是___________。
A．斜向右直线行驶 B.遇障碍物避让 C.后退 D.前进
（3）当人骑着双轮电动平衡车在平直的马路上行驶时，下列说法中正确的是___________。
A．方向操控杆只用来控制车体运行过程中的前进、后退方向
B.当身体向前倾斜变为向后倾斜时，车能立即改变行驶方向
C.陀螺仪的主要作用是判断人在平衡车上的姿势状态
D.行驶过程中电动机将电能转化为机械能
（4）给电动车充电时，车机上的蓄电池相当于电路中的___________。（选填“电源”或“用电器”）
（5）请根据短文提供的信息，请你正确选择双轮电动平衡车电路部分的简化电路图___________。
A． B. C. D.
【答案】 ①. 电动机 ②. B ③. D ④. 用电器 ⑤. D
【解析】
【详解】（1）[1]由题干可知，自平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，所以答案是电动机。
（2）[2]根据题干，如果在前进的过程中遇到障碍物会通过方向操控杆来避让，故B符合题意，故选B。
（3）[3]A．方向操控杆用于控制电动平衡车的运动方向，摆动把手会连带着方向操控杆使车辆左右两个车轮产生不同转速，达到改变运动方向的效果，故A错误；
B．当身体向前倾斜变为向后倾斜时，由于有惯性，不能立即改变行驶方向，故B错误；
C．平衡控制系统以内置的精密电子陀螺仪来判断车身所处的姿势状态，通过中央微处理器计算出适当的指令后，驱动电动机保持车身平衡，故C错误；
D．行驶过程中，电动机把电能转化成机械能，故D正确
故选D。
（4）[4]当我们给蓄电池充电时，蓄电池消耗电能，转化为化学能，所以蓄电池相当于用电器。
（5）[5]题干中说使用电动平衡车时，首先用遥控闭合开关，显示屏上指示灯亮起，骑行者站立平衡车踏板上后压力开关自动闭台，电动机正常启动，则电动机与指示灯并联，S1在干路，S2控制电动机。故D符合题意，故选D。实验次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.5
10
3.0
5
2
1.0
20
2.0
10
3
1.0
30
2.0
15
ac间电压/v
ab间电压/v
bc间电压/v
3
3
0
相关试卷
2022-2023学年江苏省盐城市滨海县九年级上学期物理期中试题及答案： 这是一份2022-2023学年江苏省盐城市滨海县九年级上学期物理期中试题及答案，共22页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2020-2021学年江苏省盐城市滨海县九年级上学期物理期中考试题及答案： 这是一份2020-2021学年江苏省盐城市滨海县九年级上学期物理期中考试题及答案，共19页。试卷主要包含了选择题，填空题，综合应用题等内容，欢迎下载使用。
江苏省盐城市滨海县2023-2024学年九年级上学期11月期中物理试题： 这是一份江苏省盐城市滨海县2023-2024学年九年级上学期11月期中物理试题，共10页。试卷主要包含了如图所示，某电子元件的一个节点等内容，欢迎下载使用。
