2022-2023学年江苏省盐城市滨海县九年级上学期物理期中试题及答案

这是一份2022-2023学年江苏省盐城市滨海县九年级上学期物理期中试题及答案，共22页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

1. 小明同学把1只鸡蛋从地面缓缓举过头顶，他对鸡蛋所做的功最接近（ ）
A. 0.1JB. 1JC. 10JD. 100J
【答案】B
【解析】
【详解】一只鸡蛋的重力约为0.5N，小明的身高约为1.7m，小明将鸡蛋从地面捡起缓缓举过头顶，升高的高度接近2m，对鸡蛋做的功
故B符合题意，ACD不符合题意。
故选B。
2. 电动汽车正在匀速行驶时，汽车电路中的蓄电池是（ ）
A. 电源B. 用电器C. 导线D. 开关
【答案】A
【解析】
【详解】蓄电池提供电能使电动汽车匀速行驶，所以蓄电池相当于电路中的电源，故A符合题意，BCD不符合题意。
故选A。
3. 下列工具在使用时，属于省力杠杆的是（ ）
A. 打开夹子B. 镊子取物品
C. 筷子夹食物D. 提起钓鱼
【答案】A
【解析】
【详解】A．夹子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A符合题意；
BCD．镊子、筷子和钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故BCD 不符合题意。
故选A。

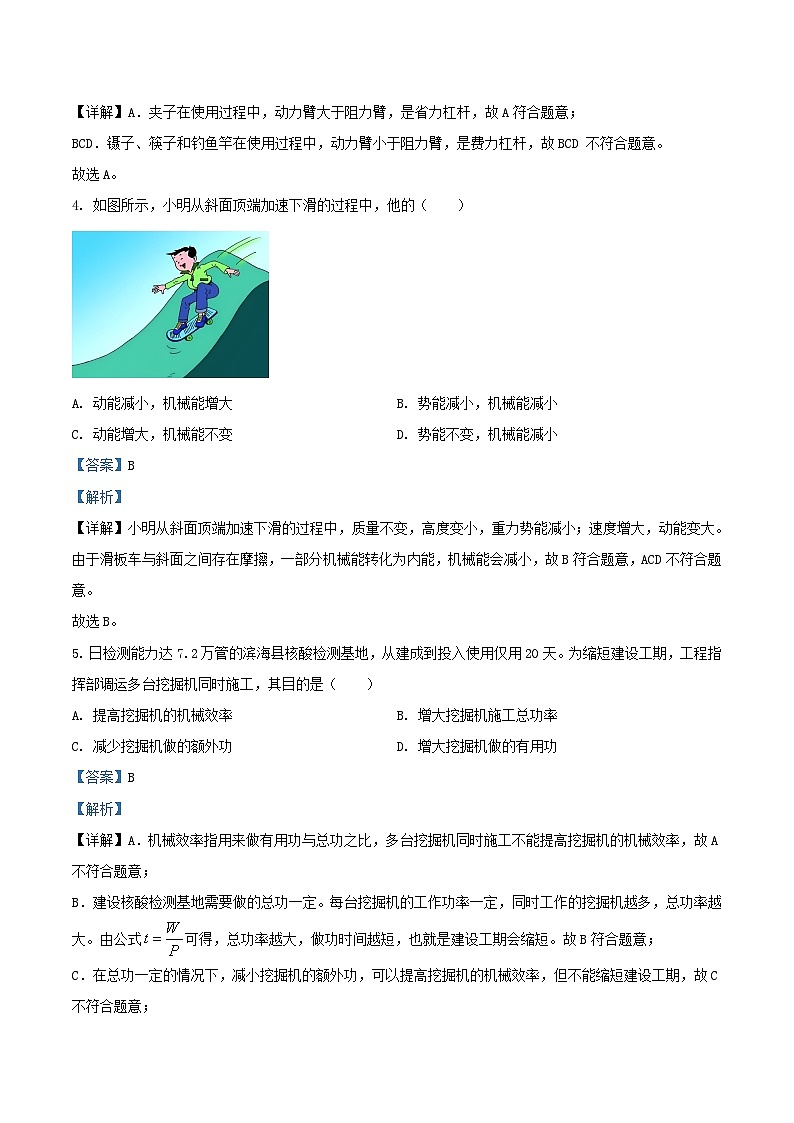

4. 如图所示，小明从斜面顶端加速下滑的过程中，他的（ ）
A. 动能减小，机械能增大B. 势能减小，机械能减小
C. 动能增大，机械能不变D. 势能不变，机械能减小
【答案】B
【解析】
【详解】小明从斜面顶端加速下滑的过程中，质量不变，高度变小，重力势能减小；速度增大，动能变大。由于滑板车与斜面之间存在摩擦，一部分机械能转化为内能，机械能会减小，故B符合题意，ACD不符合题意。
故选B。
5. 日检测能力达7.2万管的滨海县核酸检测基地，从建成到投入使用仅用20天。为缩短建设工期，工程指挥部调运多台挖掘机同时施工，其目的是（ ）
A. 提高挖掘机的机械效率B. 增大挖掘机施工总功率
C. 减少挖掘机做的额外功D. 增大挖掘机做的有用功
【答案】B
【解析】
【详解】A．机械效率指用来做有用功与总功之比，多台挖掘机同时施工不能提高挖掘机的机械效率，故A不符合题意；
B．建设核酸检测基地需要做的总功一定。每台挖掘机的工作功率一定，同时工作的挖掘机越多，总功率越大。由公式可得，总功率越大，做功时间越短，也就是建设工期会缩短。故B符合题意；
C．在总功一定的情况下，减小挖掘机的额外功，可以提高挖掘机的机械效率，但不能缩短建设工期，故C不符合题意；
D．在总功一定的情况下，多台挖掘机同时工作，不能增加有用功，只能改变做功快慢，故D不符合题意。
故选B。

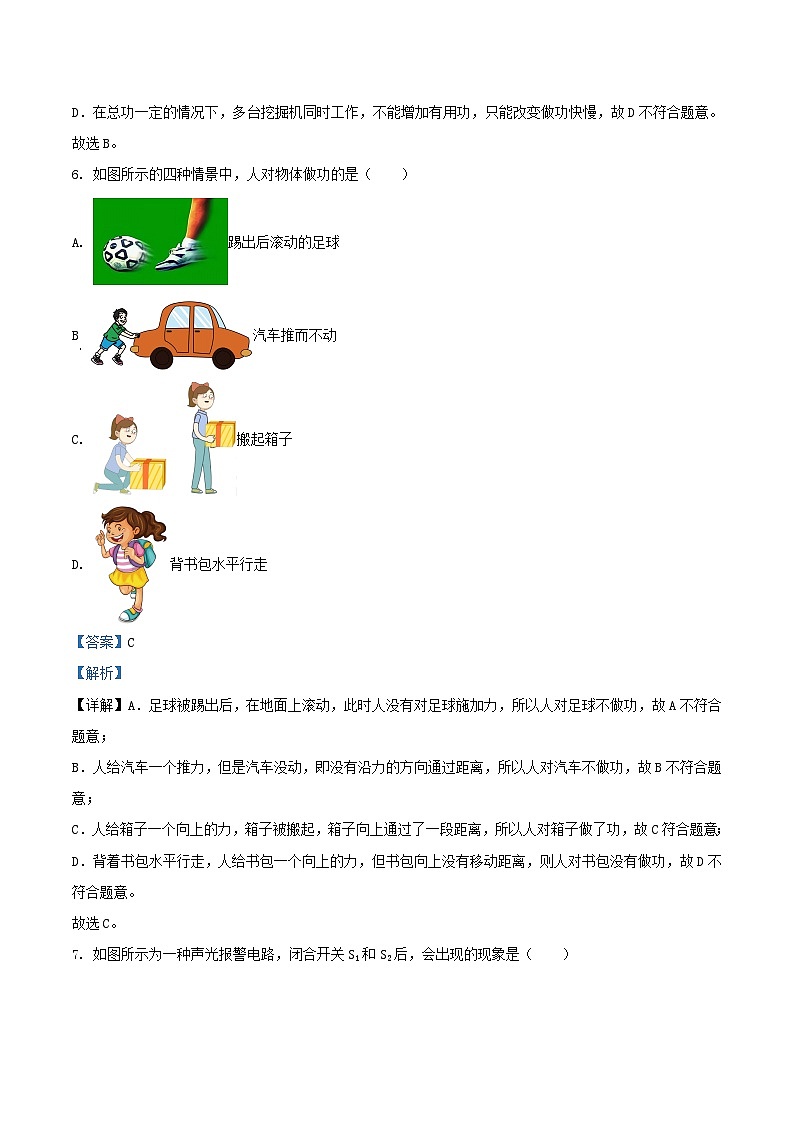

6. 如图所示的四种情景中，人对物体做功的是（ ）
A. 踢出后滚动的足球
B 汽车推而不动
C. 搬起箱子
D. 背书包水平行走
【答案】C
【解析】
【详解】A．足球被踢出后，在地面上滚动，此时人没有对足球施加力，所以人对足球不做功，故A不符合题意；
B．人给汽车一个推力，但是汽车没动，即没有沿力的方向通过距离，所以人对汽车不做功，故B不符合题意；
C．人给箱子一个向上的力，箱子被搬起，箱子向上通过了一段距离，所以人对箱子做了功，故C符合题意；
D．背着书包水平行走，人给书包一个向上的力，但书包向上没有移动距离，则人对书包没有做功，故D不符合题意。
故选C。
7. 如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A. 灯不亮，铃不响B. 灯亮，铃响C. 灯不亮，铃响D. 灯亮，铃不响
【答案】D
【解析】
【详解】由图可知，当开关S1和S2都闭合时，电铃被短路，电路为灯泡的简单电路，所以只有灯泡可以发光，即灯亮，铃不响。故D符合题意，ABC不符合题意。
故选D。
8. 小华与小明两位同学要测量各自上楼功率，以下物理量中不需要测量的是（ ）
A. 各自的质量B. 楼梯的高度C. 各自的身高D. 上楼的时间
【答案】C
【解析】
【详解】上楼的过程是克服其重力做功的过程，上楼时的功率
所以需要测量的物理量有小华与小明的质量、楼梯的竖直高度、登楼所用的时间，不需要测量各自的身高。故ABD不符合题意，C符合题意。
故选C。
9. 以下加“•”的物体中，通过热传递方式减少内能的是（ ）
A. 弯折铁丝温度升高B. 用暖手宝给手取暖
C. 水蒸气把壶盖顶起D. 加冰块使可乐变凉
【答案】D
【解析】
【详解】A．来回弯折铁丝，是通过做功增加物体的内能，故A不符合题意；
B．用暖手宝取暖是通过热传递的方式增加手的内能，故B不符合题意；
C．烧水时水蒸气把壶盖顶起，是水蒸气对外做功，自身的内能减小，温度降低，故C不符合题意；
D．冰块放入可乐中时，可乐会放出热量，是通过热传递的方式减少可乐的内能的，故D符合题意。
故选D。
10. 为方便居民日常生活，滨海县城多个小区配备了自动售货机，可通过手机扫码（闭合S1）或投币（闭合S2）两种方法启动电动机完成自动售货。当光线较暗时，光控开关S3自动闭合，灯泡开始照明。符合上述情境的电路设计是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联独立工作，且只由光控开关S3控制，故ABC不符合题意，D符合题意。
故选D。
11. 小明用如图所示的器材设计了两个不同的实验。实验1：“比较两种液体的比热容”；实验2：“比较两种燃料的热值”。以下对实验现象或数据的处理方法中，正确的是（ ）
①实验1中，加热时间相同，液体吸热相等
②实验2中，加热时间相同，液体吸热相等
③实验1中，温度升高越多，液体吸热越多
④实验2中，温度升高越多，液体吸热越多
A. ①④B. ①③C. ③④D. ②④
【答案】A
【解析】
【详解】①③．实验1中，比较两种液体的比热容，液体的种类不同，燃料的种类相同，加热时间相同，液体吸热相等，故①正确，③错误；
②④．实验2中，比较两种燃料的热值，燃料的种类不相同，液体的种类相同，加热时间相同，液体吸热不一定相等，温度升高越多，液体吸热越多，故②错误，④正确。
故选A。
12. 如图所示，弹簧的左端固定，将小球套在水平杆上，装置的各种摩擦均不计。a点是压缩弹簧后小球静止释放的位置，b点是弹簧原长时小球的位置，c点是小球到达最右端的位置。小球由a点运动到c点的过程中（水平面光滑），下列说法中错误的是（ ）
A. 在a点时，弹簧的弹性势能最大
B. 在b点时，小球的运动速度最大
C. 从a点到b点，小球的机械能逐渐增大
D. 从b点到c点，小球处于加速滑动过程
【答案】D
【解析】
【详解】A．a点是压缩弹簧后形变程度最大处，弹性势能也最大，故A正确，不符合题意；
B．因为水平杆光滑，所以小球在a点时只受到弹簧向右的弹力，则小球由a向b运动时会做加速运动，过了b点受向左的弹簧拉力而减速运动，则b点时小球的速度最大，故B正确，不符合题意；
C．小球质量一定，从a点到b点时速度越来越快，所以动能逐渐增大；小球的重力势能不变，所以机械能变大，故C正确，不符合题意；
D．b点是弹簧原长时小球的位置，弹性势能为0，小球到达b点后由于惯性继续向右运动，所以弹簧逐渐被拉伸，弹性势能逐渐变大，小球的动能转化为弹性势能，使得小球的动能减小，速度变小，小球做减速运动，故D错误，符合题意。
故选D。
二、填空题：（本题共24分，8小题，每空1分。）
13. 如图所示，旗杆顶端装置是 _____（选填“定”或“动”）滑轮，使用它的目的是 _____；升旗时，小明将绳子拉下了15m，则红旗被拉高了 _____m。
【答案】 ①. 定 ②. 改变力的方向 ③. 15
【解析】
【详解】[1]根据滑轮的轴固定不动的特点可知，旗杆顶部的滑轮是定滑轮。
[2]定滑轮相当于等臂杠杆，旗杆顶部的定滑轮只能改变力的方向，而不能省力。
[3]由于定滑轮只能改变力的方向，既不能省力，又不省距离，所以升旗时，小明将绳子拉下了15m，则红旗被拉高了15m。
14. 在用橙子做水果电池时，将电压表的两个接线柱分别连在铜片和锌片上，发现指针发生了偏转（如图）。水果电池是将 _____能转化为电能，锌片是橙子电池的 _____极（选填“正”或“负”），橙子电池的电压为 _____V。
【答案】 ①. 化学 ②. 负 ③. 0.6
【解析】
【详解】[1]水果电池通过发生化学反应放出电能，所以是将化学能转化为电能。
[2]图中电压表指针正常偏转，则与电压表正接线柱相连的是电池的正极，负接线柱连接电池的负极，所以锌片是水果电池的负极。
[3]根据图示可知，电压表选择的量程为0~3V，分度值为0.1V，电压表示数为0.6V。
15. 如图所示的压缩空气引火仪，迅速下压活塞使棉花点燃，在此过程中是通过____的方式来改变空气内能的，此过程与四冲程汽油机的____冲程的能量转化相同。若某汽油机在 1s 内完成 20 个工作循环，则飞轮的转速为____r/min。
【答案】 ①. 做功 ②. 压缩 ③. 2400
【解析】
【详解】[1][2]压缩空气引火仪中迅速下压活塞使棉花点燃，在此过程中是通过外力做功，压缩体积的方式改变空气的内能，机械能转化为内能，此过程与四冲程汽油机的压缩冲程的能量转化相同。
[3]四冲程汽油机做功1次时，飞轮转2圈，完成4个工作循环；若某汽油机在1s内完成20个工作循环，则飞轮的转速为40r/s，即2400r/min。
16. 如图为10月25日梦天实验舱等待发射的现场，承载发射任务的火箭用液态氢作为燃料，是因为氢的 _____大；梦天实验舱将与空间站对接后一起在轨运行，当空间站组合体从远地点向近地点运行时，它的动能 _____（变大/变小/不变，下同），势能 _____。
【答案】 ①. 热值 ②. 变大 ③. 变小
【解析】
【详解】[1]火箭一般使用液态氢作为燃料，原因是液态氢具有较大的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量。
[2][3]梦天实验舱将与空间站对接后一起在轨运行，当空间站组合体从远地点向近地点运行时，它的速度变大、质量不变，则动能变大；质量不变、高度变小，则势能变小。
17. 闭合图甲电路中的开关S，电流表指针偏转如图乙，电流表a测量的是通过 _____（干路/L1/L2）的电流，电流表b的示数为 _____A，通过L2的电流是 _____A。
【答案】 ①. L1 ②. 1.2 ③. 0.9
【解析】
【详解】[1][2]由图甲可知，闭合开关后，L1和L2并联；电流表a与灯L1串联在一条支路中，测量的是通过灯L1的电流；电流表b串联在干路上，测量干路中的电流；由于并联电路干路中的电流等于各支路中的电流之和，且电流表a的指针偏转角度大于电流表b的偏转角度，所以电流表a选用的量程为0～0.6A，分度值为0.02A，其示数为0.3A；电流表b选用的量程为0～3A，分度值为0.1A，其示数为1.2A。
[3]则干路电流为
通过L1的电流
通过L2的电流为
18. 斜面长3m，高2m，工人6s内用250N的拉力将300N的物体从底端匀速拉到顶端，他做的有用功为 _____J，拉力做功的功率为 _____W，斜面对物体的摩擦力为 _____N。
【答案】 ①. 600 ②. 125 ③. 50
【解析】
【详解】（1）[1]工人做的有用功为
（2）[2]工人拉力做的总功为
拉力做功的功率为
（3）该过程中的额外功为
由可知，斜面对物体的摩擦力为
19. 小明用酒精灯均匀加热0.6kg某固体（酒精灯在单位时间内放出的热量相同），其熔化过程中温度随时间变化图像如图所示。则物质在A点时的内能______（大于/小于/等于）在B点时的内能，理由是______。它在固态与液态时吸收热量之比为______，比热容之比是______。规定“质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做该物质的熔化热”，如果该物质液态时的比热容为2×103J/(kg•℃)，试计算出该固体的熔化热为______J/kg。
【答案】 ①. 小于 ②. 熔化过程中需要吸收热量 ③. 1:2 ④. 1:4 ⑤. 6×104
【解析】
【详解】[1][2]根据图像能看出，该物质在AB段处于熔化过程中，晶体在熔化过程中，继续吸热，温度不变，但内能增加，所以物质正在A点时的内能小于在B点时的内能。
[3]根据图中坐标信息可知，该物质在固态段升高的温度为
被加热2min；在液态段升高的温度为
被加热4min；因为是相同的酒精灯对晶体加热，晶体每分钟吸收的热量相同，晶体熔化后质量不变，所以该物质在开始2min吸热与后面4min吸热之比为1:2。
[4]根据，可得到，那么它们比热容之比为
它们比热容之比为1:4。
[5]晶体液态时的比热容，液态时升高的温度为，晶体的质量，由得该晶体液态时4min吸收的热量为
酒精灯在单位时间内放出的热量相同，则该晶体每一分钟吸收的热量为
由图像知，该晶体的熔化过程经历了6min，则其熔化过程中吸收的热量为
晶体的质量，根据定义可知，该晶体的熔化热为
该晶体的熔化热为。
20. 如图是螺旋千顶的原理图，实质是一个绕在圆柱体上的 _____（填一种简单机械名称），螺距为h，手柄末端A点到螺旋轴线的距离为L，将力F作用在A点且始终与手柄垂直，用力旋转手柄一圈，重为G的物体会升高h。若不计机械自重和摩擦，则作用在A点的力F＝_____；若考虑机械自重和摩擦，此时的机械效率η＝_____。（圆周率用π表示）
【答案】 ①. 斜面 ②. ③.
【解析】
【详解】[1]螺旋千斤顶实质是一个绕在圆柱体上的斜面；它可以省力。
[2]根据题意可知，不计机械自重和摩擦，总功等于有用功，当作用在手柄末端上的最小力为F时，此时力臂为L，当螺旋旋转一周时，F移动的距离为
螺旋旋转一周时，有用功为
若不计机械自重和摩擦，此时总功等于有用功，则力F为
[3]若考虑机械自重和摩擦，此时的机械效率为
三、解答题：（本题7小题，共52分。解答25、26题时应有解题过程。）
21. 在图中标出支点O，并作出拉力F的力臂l。
【答案】
【解析】
【详解】定滑轮的支点O在滑轮的中心，动力F为绳子的拉力，过支点O向动力作用线画垂线，就得到F的力臂l1，如图所示
22. 在图中作出闭合开关时，所需的最小力F及其力臂l。
【答案】
【解析】
【详解】连接O与杠杆的最左端，即为最长的力臂l，最小力F与最长力臂垂直，要使杠杆平衡，方向应向下，如下图
23. 如图观察手电筒结构图，在虚线方框内画出对应的电路图。
【答案】
【解析】
【分析】
【详解】由实物图可知，手电筒主要由电池、导线、开关、灯泡串联而成，故作图如下：
24. 2022年9月26日，国内规模最大液化天然气（LNG）储备项目投入运营。刚接入管道然气的某学校食堂给质量为100kg、初温为30℃的水加热，完全燃烧0.9m3的天然气，若燃气灶的热效率为50%，c水＝4.2×103J/（kg·℃），q天然气＝4.2×107J/m3。求：
（1）0.9m3的天然气完全燃烧放出的热量；
（2）水吸收的热量；
（3）水升高的温度。
【答案】（1）3.78×107J；（2）1.89×107J；（3）45℃
【解析】
【详解】解：（1）0.9m3的天然气完全燃烧放出的热量为
Q放=Vq天然气=0.9m3×4.2×107J/m3=3.78×107J
（2）水吸收的热量为
Q吸=Q放η=3.78×107J×50%=1.89×107J
（3）水升高的温度为
答：（1）0.9m3的天然气完全燃烧放出的热量为3.78×107J；
（2）水吸收的热量为1.89×107J；
（3）水升高的温度为45℃。
25. 如图为塔吊起重机的结构图。为保证塔吊施工时不会倾翻，在吊臂的左端装有配重物P，图中OA＝12m，OB＝4m，动滑轮重为500N，施工材料D重为4×103N；将材料D从地面匀速竖直提升了5m（不计钢绳、塔吊横梁及定滑轮的自重和摩擦，g＝10N/kg），求：（1）为安全考虑，配重物P的最小重力。
（2）钢绳端的水平拉力F。
（3）钢绳端的实际拉力为2000N，滑轮组的机械效率。（百分号前取1位小数）
【答案】（1）1.35×104N；（2）1500N；（3）66.7%
【解析】
【详解】解：（1）由杠杆平衡条件可得
配重物P的最小重力
（2）由图可知，绳子的有效股数n＝3，不计摩擦和绳重，故拉力F的大小
（3）钢绳端的实际拉力为2000N，滑轮组的机械效率
答：（1）为安全考虑，配重物P的最小重力为1.35×104N;
（2）钢绳端的水平拉力F为1500N;
（3）钢绳端的实际拉力为2000N，滑轮组的机械效率为66.7%。
26. 图甲是探究“杠杆平衡条件”的实验装置，杠杆每格等距，每个钩码重0.5N。
（1）实验前，杠杆在图甲位置静止，此时杠杆处于 _____（平衡/非平衡）状态；要想使杠杆在水平位置平衡，应将两端的平衡螺母向 _____（左/右）侧调节；
（2）图乙是一个加宽的杠杆装置，此时处于水平平衡，若只将左侧的钩码改挂到A点正上方的B点，此时杠杆 _____（仍能/不能）保持水平平衡；
（3）有人提出：若支点不在杠杆的中点，杠杆平衡条件是否仍成立？于是实验小组在图丙杠杆的O点处挂上2个钩码，用测力计在A点竖直向上拉，使杠杆水平静止，此时测力计示数为 _____N。以测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，多次改变动力作用点位置进行实验，发现：当杠杆水平平衡时，F1L1总是 _____（大于/等于/小于）F2L2，其原因是 _____。
【答案】 ①. 平衡 ②. 左 ③. 仍能 ④. 2.3 ⑤. 大于 ⑥. 杠杆自重对实验有影响
【解析】
【详解】（1）[1]实验前，杠杆在图甲位置静止，即处于静止状态，则杠杆处于平衡状态。
[2]要想使杠杆在水平位置平衡，根据“左高左调，右高右调”，目前左高右低，故应当向左调节平衡螺母。
（2）[3]若只将左侧的钩码改挂到A点正上方的B点，力的作用线保持不变，即力的力臂保持不变，所以杠杆仍能保持平衡。
（3）[4]由图丙可知，弹簧测力计分度值为0.1N，指针指在2下方第3小格处，则其示数为2.3N。
[5][6]当杠杆的支点在杆的中心点处时，因杆的重心通过支点，所以杆的自重对实验没有影响。当支点不在杆的中点时，杆的自重就会对实验产生影响。根据杠杆的平衡条件
所以
27. 小明在探究“物体动能大小与哪些因素有关”的实验中，选择了质量不同的两个小球、斜面和木块等器材。
（1）图甲实验中，探究的“动能”是指 _____；
A．小球在斜面上时的动能
B．小球撞击木块时的动能
C．小球撞击木块后的动能
D．小球在刚释放时的动能
（2）为控制小球到达水平面时的速度相等，小明应让不同质量的小球从斜面的 _____（不同/相同）高度处释放；用图甲中的装置 _____（也能/不能）探究动能大小与速度的关系；实验过程中是通过比较 _____来反映小球的动能大小；
（3）被碰撞的木块在水平木板上滑行一段距离后停下，设木块克服摩擦力做功为Wf，碰撞后木块获得的动能为Ek，忽略空气阻力，则Wf_____Ek（）；
（4）小明还想用质量不同的小球将同一弹簧压缩相同程度后由静止释放，撞击同一木块，探究小球的动能大小与质量的关系。这个设计方案 _____（可行/不可行），如果按此方案操作，可以观察到的现象是 _____。
【答案】 ①. B ②. 相同 ③. 能 ④. 木块移动的距离 ⑤. ＝ ⑥. 不可行 ⑦. 木块移动的距离相等
【解析】
【详解】（1）[1]小钢球的动能大小是通过小木块移动的距离大小来反映的，所以探究的动能指的是小球撞击木块时的动能，故ACD不符合题意，B符合题意。
故选B。
（2）[2]要探究动能大小与物体质量的关系，应保证其他条件不变，只改变物体的质量，即使用质量不同的小球从斜面的同一高度由静止滚下，保持小球到达水平面的速度相同。
[3]图甲中可以让相同小球从不同高度滑下，从而改变小球到达水平面的速度大小，故图甲中的装置能探究动能大小与速度的关系。
[4]实验中可采用转化法，通过观察木块被撞击后移动的距离来判断小球动能的大小。
（3）[5]木块在运动过程中，克服摩擦做功，机械能转化为内能，所以木块克服摩擦做的等于木块的动能大小，即。
（4）[6][7]观察图乙的装置可知，若用质量不同的小球将同一弹簧压缩相同程度后静止释放，撞击同一木块，撞击的动能由弹簧的弹性势能转化而来，而弹簧的弹性势能的大小与形变程度有关，故弹簧弹性势能相同，转化出的动能相同，故不可行。如果按此方案操作，可以观察到的现象是木块最终移动的距离相同。
28. 为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压约为3V且保持不变）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压______；
（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是______；
（3）电路连接正确后进行实验，某小组分别测出小灯泡L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为______V。根据这组数据，该小组得出并联电路中电压的规律，你认为实验的疏漏之处是______。纠正后得到并联电路中的电压规律为______；
（4）实验结束前，小明发现L2熄灭了，但L1仍然发光，则此时电压表的示数将______（变大/不变/变小），L2熄灭的原因是______。
【答案】 ①. ②. 连接电路时，开关没有断开 ③. 2.6 ④. 未换用不同规格的灯泡多次实验 ⑤. 并联电路中，各支路两端电压相等，且等于电源电压 ⑥. 不变 ⑦. L2断路
【解析】
【详解】（1）[1]将两灯并联，因电源电压约为3V，所以电压表选用小量程，如下图所示
（2）[2]小明刚连完最后一根导线，两灯就亮了，说明连接电路时，开关没有断开。
（3）[3]图乙中，电压表使用小量程，分度值为0.1V，示数为2.6V。
[4]探究并联电路中电压的规律，需要多次测量，寻找普遍规律，根据这组数据，该小组得出并联电路中电压的规律，实验的疏漏之处是未换用不同规格的灯泡多次实验。
[5]并联电路中电压规律为：并联电路中，各支路电压相等，且等于电源电压。
（4）[6]实验结束前，小明发现L2熄灭了，但L1仍然发光，L1两端的电压仍等于电源电压，则此时电压表的示数将不变。
[7]因为是并联电路，L2如果短路，则会造成电源短路，L1不会发光，故L2熄灭的原因是L2断路。
29. 阅读短文，回答问题
热电偶
用两种不同材料的导体（如铁线和铜线）组成如甲图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应（又叫热电效应），这种电路叫热电偶电路。
热电偶所产生的热电压由接触电压U接触和温差电压U温差两部分组成，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温差大小有关。实验测得某热电偶电路中的电流大小与接点温差的数据如表所示：
（1）热电偶产生温差电压为电路提供的电能，主要是由 _____（机械能/内能）转化而来的；
（2）以下材料组合中，可以制作热电偶电路的是 _____；
A．玻璃片铝薄片
B．玻璃片玻璃片
C．铝薄片锌薄片
D．锌薄片锌薄片
（3）将图甲中连接点A与恒温物体接触，连接点B与被测物体接触，将电流表的电流表示数标注为温度示数，改装成温度计。该温度计的温度刻度分布 _____（均匀/不均匀）；
（4）结合表中的数据分布特征推算：当接点温差为400℃时，电路中的电流为 _____；
A．.326mA
B．340mA
C．350mA
D．360mA
（5）如图乙所示，热电偶的温差电压与J1、J2两点间的温度差成正比，当热、冷两点间的温度差为100℃时，产生的电压为1.5mV；若低温J2处的温度为，热、冷热两点间产生的温差电压为15mV，则高温处的温度为 _____℃。
【答案】 ①. 内能 ②. C ③. 不均匀 ④. B ⑤. 990
【解析】
【详解】（1）[1]由题目可知，温差电压产生的原因是，在同一导体的两端因其温度不同而产生的一种热电压，故从能量转化角度，热电偶消耗了内能转化成了电能；
（2）[2]根据热电偶电路的定义知制作热电偶电路的材料是两种不同的导体。A选项中，玻璃片是绝缘体，铝薄片是导体，这两种组合不符合题意，故A错误；B选项中，玻璃片是绝缘体，这两种组合不符合题意，故B错误；C选项中铝薄片和锌薄片是两种不同材料的导体，符合题意，故C正确；D选项中锌薄片和锌薄片是同种材料的导体，不符合题意，故D错误；
（3）[3]根据表中数据可知，电流的变化与温度的变化不成正比，所以这种温度计的刻度是不均匀的；
（4）[4]由表格数据知电路中电流的变化量依次为
温度每变化100℃，所以电路中电流的变化量相差都为
所以当接点温差为400℃时，电路中电流的变化量为
所以当接点温差为400℃时，电路中的电流为
故B正确；
（5）[5]因为热电偶电压与J1、J2两点间的温度差成正比，设高温处温度为t，所以
解得t＝990℃。
接点温差/℃
0
100
200
300
…
500
600
…
电路中的电流/mA
0
64
142
234
…
460
594
…
