沪科版物理九年级全册14.4.2《串、并联电路中的电流规律》课件PPT

这是一份沪科版物理九年级全册14.4.2《串、并联电路中的电流规律》课件PPT，共19页。

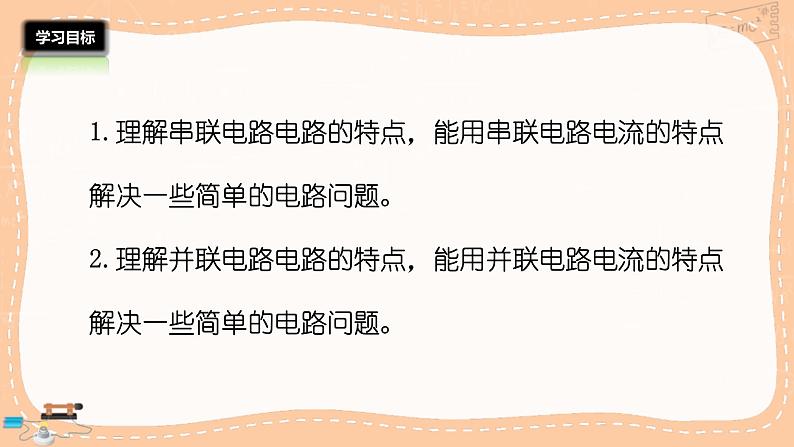

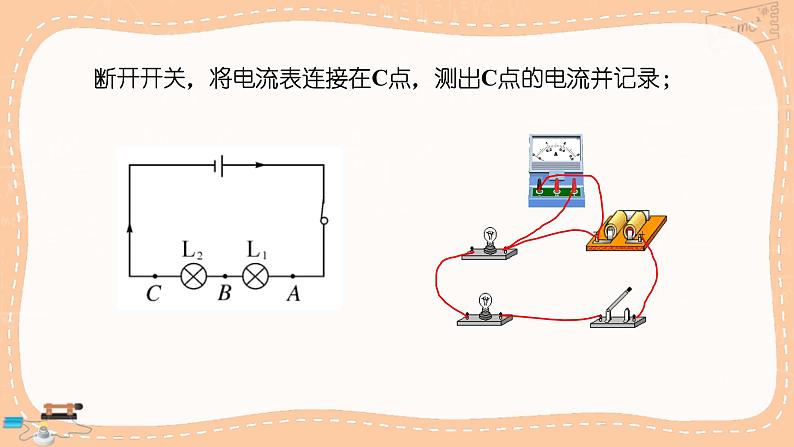

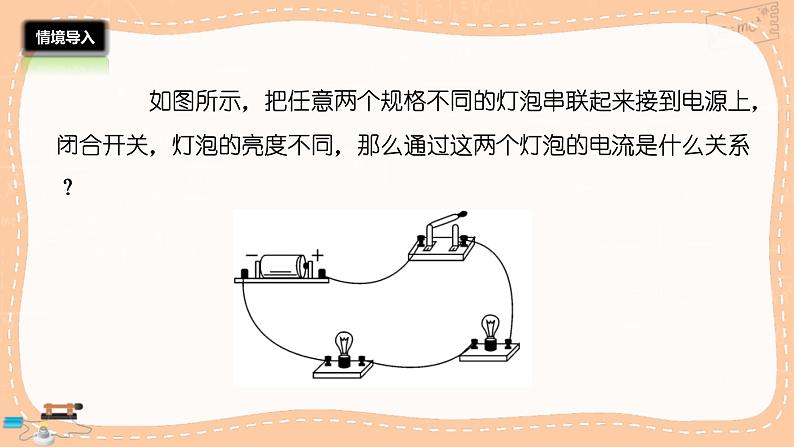

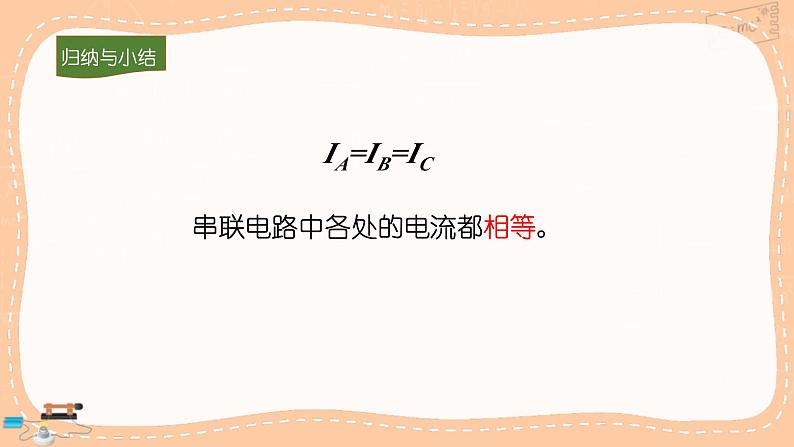

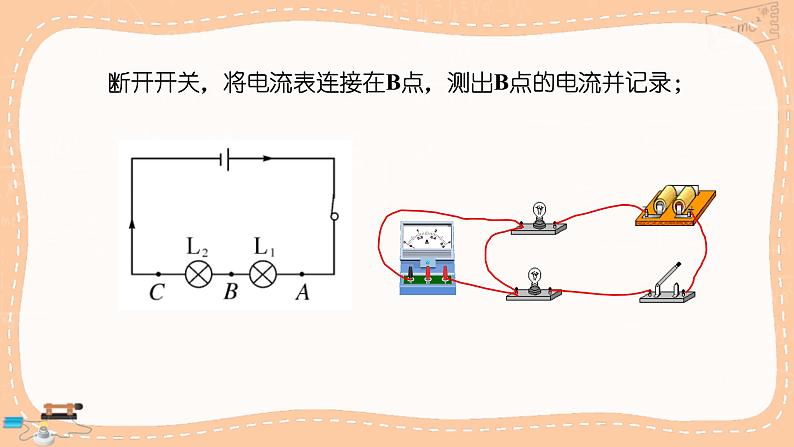

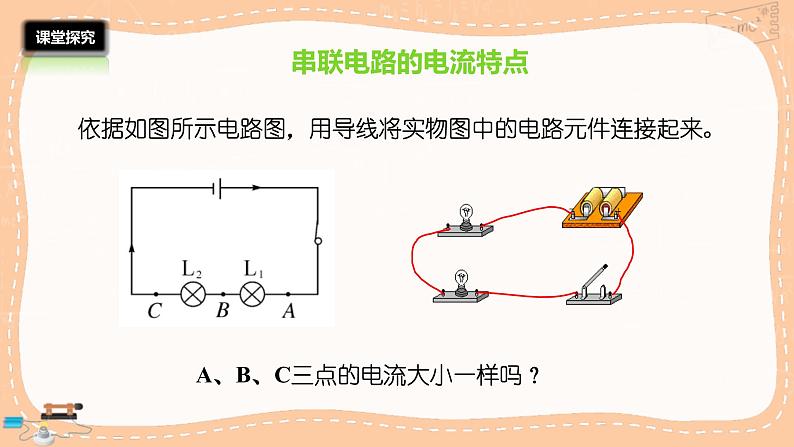

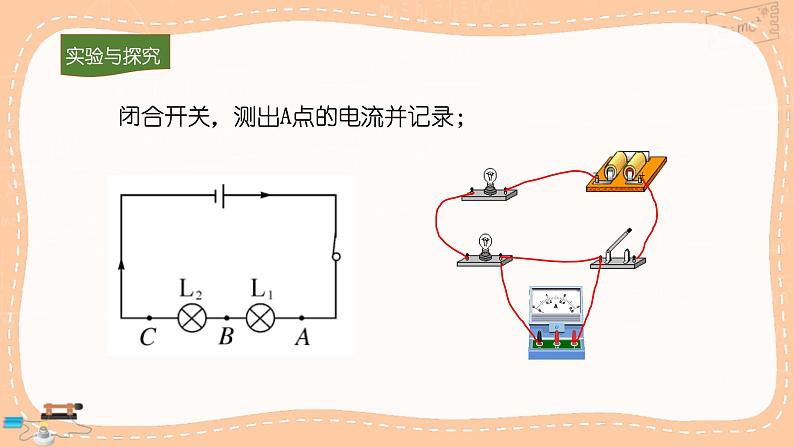

第四节 科学探究：串联和并联电路的电流第2课时 串、并联电路中的电流规律 如图所示，把任意两个规格不同的灯泡串联起来接到电源上，闭合开关，灯泡的亮度不同，那么通过这两个灯泡的电流是什么关系？情境导入1.理解串联电路电路的特点，能用串联电路电流的特点解决一些简单的电路问题。2.理解并联电路电路的特点，能用并联电路电流的特点解决一些简单的电路问题。学习目标依据如图所示电路图，用导线将实物图中的电路元件连接起来。A、B、C三点的电流大小一样吗？课堂探究串联电路的电流特点闭合开关，测出A点的电流并记录；断开开关，将电流表连接在B点，测出B点的电流并记录； 断开开关，将电流表连接在C点，测出C点的电流并记录； IA=IB=IC串联电路中各处的电流都相等。 接线时开关必须处于断开的状态；不要出现短路现象；电流表要跟被测电路串联；电流表的接线要正确，不得出现反接；电流表的量程要选准；要进行试触；读数时要认清量程和分度值。 注意： 串联电路中各处的电流都相等，那么并联电路中各个用电器的电流有什么关系呢？依据如图所示电路图，用导线将实物图中的电路元件连接起来；并联电路的电流特点闭合开关，测出A点的电流并记录；断开开关，将电流表连接在B点，测出B点的电流并记录； 断开开关，将电流表连接在C点，测出C点的电流并记录； IA=IB+IC并联电路中，干路中的电流等于各支路中的电流之和。 物理实验不能只由一次实验得出规律。为了使得出的结论具有普遍性，可换用不同规格的灯泡或改变干电池的节数等方法进行多次验证。 如果通过两个用电器的电流相等，则这两个用电器之间一定是串联的吗？ 本课小结1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）A.L1中的电流较大B.L2中的电流较大C.L1和L2中的电流是相等的D.由于灯的亮暗不同，故无法比较电流大小C随堂训练2.在如图所示的几种电路中，电流表只测L2电流的是（ ）B
