初中物理人教版九年级全册第5节 磁生电巩固练习

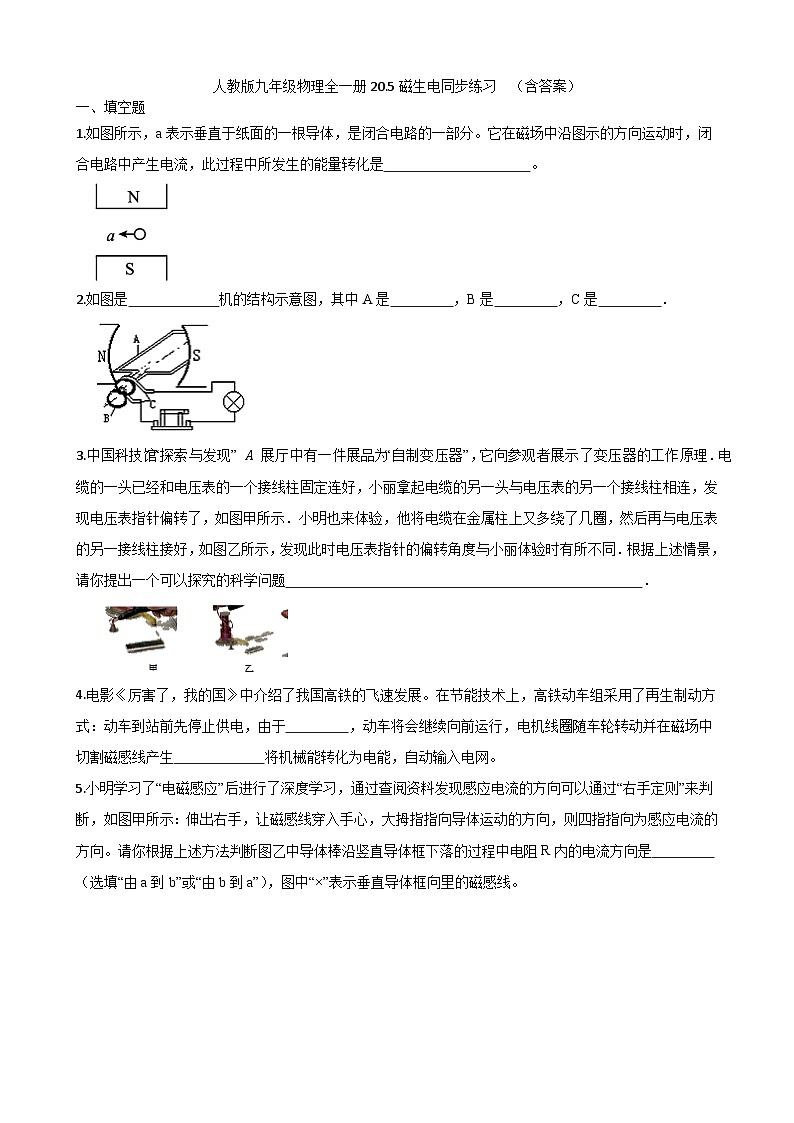

人教版九年级物理全一册20.5磁生电同步练习  （含答案）

一、填空题

1.如图所示，a表示垂直于纸面的一根导体，是闭合电路的一部分。它在磁场中沿图示的方向运动时，闭合电路中产生电流，此过程中所发生的能量转化是　                 　。

2.如图是　         　机的结构示意图，其中A是　     　，B是　     　，C是　     　．

3.中国科技馆“探索与发现” 展厅中有一件展品为“自制变压器”，它向参观者展示了变压器的工作原理．电缆的一头已经和电压表的一个接线柱固定连好，小丽拿起电缆的另一头与电压表的另一个接线柱相连，发现电压表指针偏转了，如图甲所示．小明也来体验，他将电缆在金属柱上又多绕了几圈，然后再与电压表的另一接线柱接好，如图乙所示，发现此时电压表指针的偏转角度与小丽体验时有所不同．根据上述情景，请你提出一个可以探究的科学问题　                                               　．

4.电影《厉害了，我的国》中介绍了我国高铁的飞速发展。在节能技术上，高铁动车组采用了再生制动方式：动车到站前先停止供电，由于　     　，动车将会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生　         　将机械能转化为电能，自动输入电网。

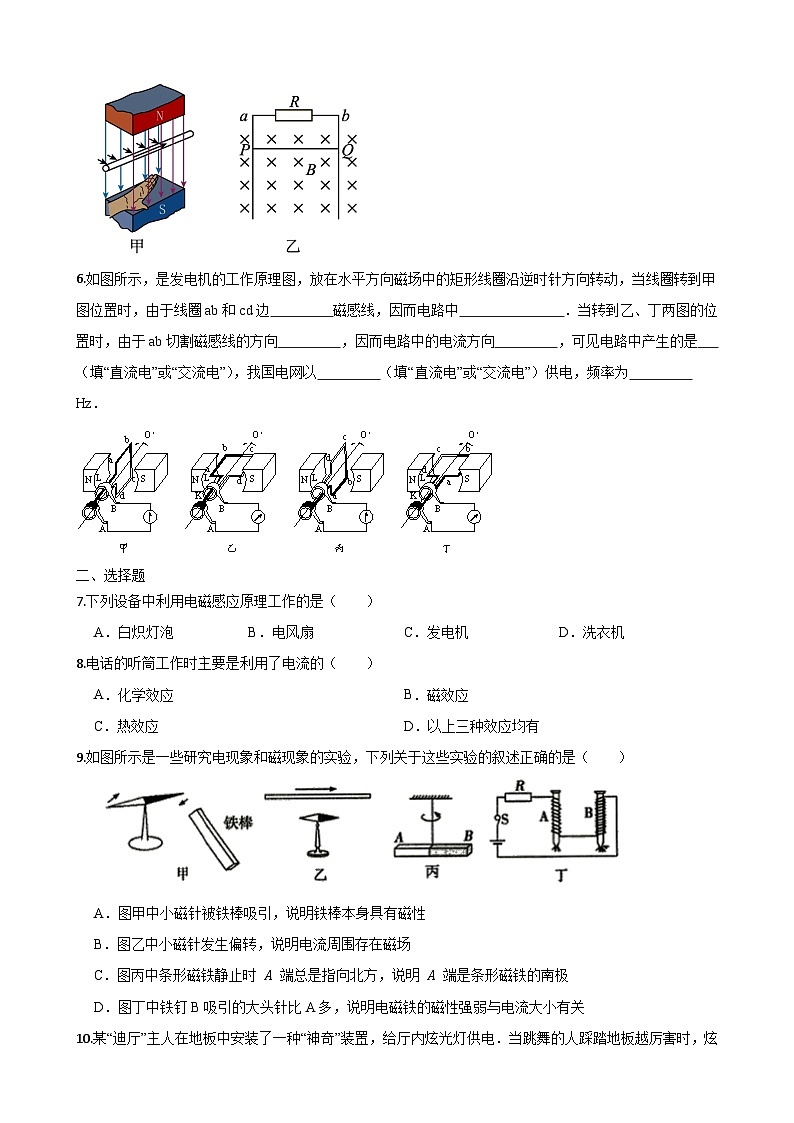

5.小明学习了“电磁感应”后进行了深度学习，通过查阅资料发现感应电流的方向可以通过“右手定则”来判断，如图甲所示：伸出右手，让磁感线穿入手心，大拇指指向导体运动的方向，则四指指向为感应电流的方向。请你根据上述方法判断图乙中导体棒沿竖直导体框下落的过程中电阻R内的电流方向是　     　（选填“由a到b”或“由b到a”），图中“×”表示垂直导体框向里的磁感线。

6.如图所示，是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到甲图位置时，由于线圈ab和cd边　     　磁感线，因而电路中　           　．当转到乙、丁两图的位置时，由于ab切割磁感线的方向　     　，因而电路中的电流方向　     　，可见电路中产生的是　     　（填“直流电”或“交流电”），我国电网以　     　（填“直流电”或“交流电”）供电，频率为　     　 Hz．

二、选择题

7.下列设备中利用电磁感应原理工作的是（　　）

A．白炽灯泡 B．电风扇 C．发电机 D．洗衣机

8.电话的听筒工作时主要是利用了电流的（　　）

A．化学效应 B．磁效应

C．热效应 D．以上三种效应均有

9.如图所示是一些研究电现象和磁现象的实验，下列关于这些实验的叙述正确的是（　　）

A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性

B．图乙中小磁针发生偏转，说明电流周围存在磁场

C．图丙中条形磁铁静止时 端总是指向北方，说明 端是条形磁铁的南极

D．图丁中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关

10.某“迪厅”主人在地板中安装了一种“神奇”装置，给厅内炫光灯供电．当跳舞的人踩踏地板越厉害时，炫光灯就会亮得越多，也越明亮．该“神奇”装置可能利用的工作原理是（　　）

A．电磁感应现象 B．电流的磁效应

C．通电线圈受磁力 D．摩擦起电现象

11.下图中，能说明电动机工作原理的是（　　）

12.电能的利用是人类进入文明社会的标志．发电机的发明，使得人类大规模用电成为可能，如图所示，能表示发电机工作原理的是（　　）

13.超市的商品上贴有磁性标签，当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流触发警报器，达到防盗目的，图中的实验与超市防盗装置的工作原理相符的是（　　）

A．B．C． D．

14.在图中，能够使铝框中产生感应电流的是（　　）


A．铝框不动，磁铁上下移动 B．铝框不动，磁铁左右移动

C．磁铁不动，铝框上下移动 D．磁铁和铝框一起向右移动

15.如图所示，是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上．穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光．下列设备与这种鞋工作原理相同的是（　　）

A．发电机 B．电磁起重机 C．电铃 D．电风扇

三、综合题

16.如图甲，将玩具电动机、电池、小电灯、开关用导线连接起来．

（1）闭合开关，电动机转动，这是利用通电线圈在　     　里受力转动的原理工作的；如果想改变电动机的转动方向，我们可以采取的措施是　               　．

（2）刚闭合开关时，小电灯发出明亮的光，但随着电动机转得越来越快，小电灯的亮度逐渐减弱；当转速正常时，小电灯的亮度稳定不变，此时用手指轻轻捏住电动机的转轴，使电动机的转速减慢，你猜想这时小电灯的亮度将　     　（选填“变亮”“变暗”或“不变”），理由是　         　．

（3）如果将小电灯换成灵敏电流表，电路连接如图乙，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是　         　现象，它在生活中的应用有 　     　（举出一例即可）．

答案

1.机械能转化为电能

2.交流发电；线圈；滑环；电刷

3.电缆在金属柱上绕的圈数越多，产生的电压就越大吗

4.惯性；感应电流

5.由b到a

6.不切割；无感应电流；相反；相反；交流电；交流电；50

7-15. C B B A B D A B A

16.（1）磁场；改变电流的方向 （2）变亮；电流变大 （3）电磁感应；发电机
