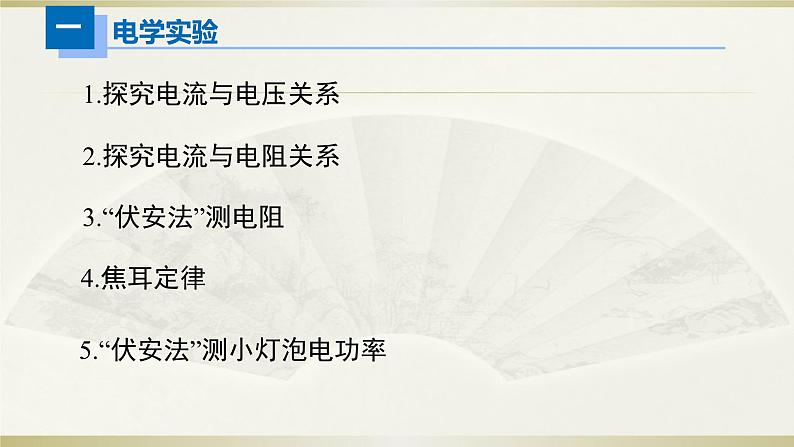

1.探究电流与电压关系
2.探究电流与电阻关系
5.“伏安法”测小灯泡电功率

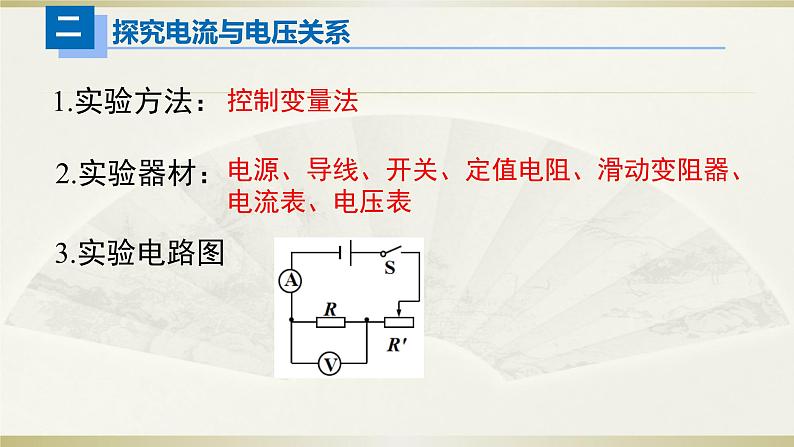

电源、导线、开关、定值电阻、滑动变阻器、电流表、电压表

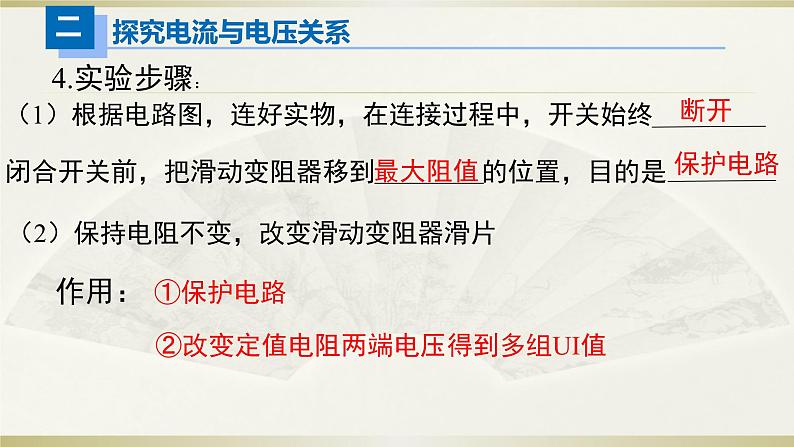

（1）根据电路图，连好实物，在连接过程中，开关始终 闭合开关前，把滑动变阻器移到 的位置，目的是
（2）保持电阻不变，改变滑动变阻器滑片
②改变定值电阻两端电压得到多组UI值

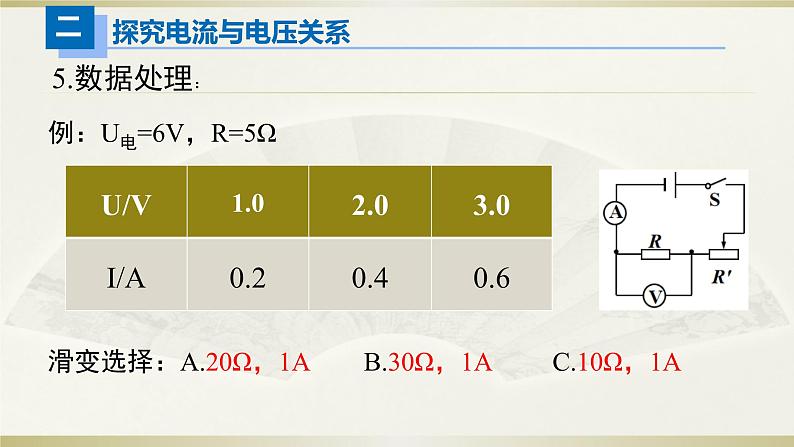

例：U电=6V，R=5Ω滑变选择：A.20Ω，1A B.30Ω，1A C.10Ω，1A

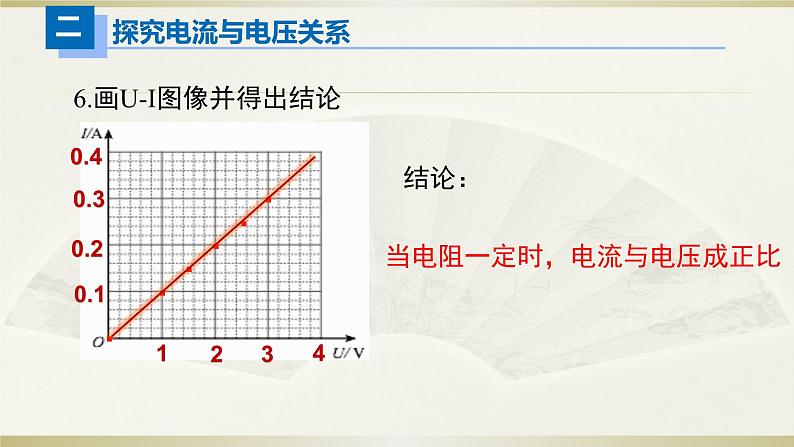

6.画U-I图像并得出结论
当电阻一定时，电流与电压成正比

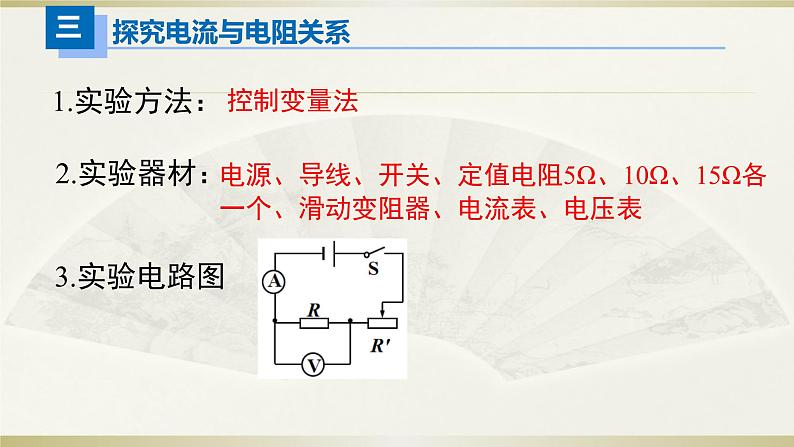

电源、导线、开关、定值电阻5Ω、10Ω、15Ω各一个、滑动变阻器、电流表、电压表

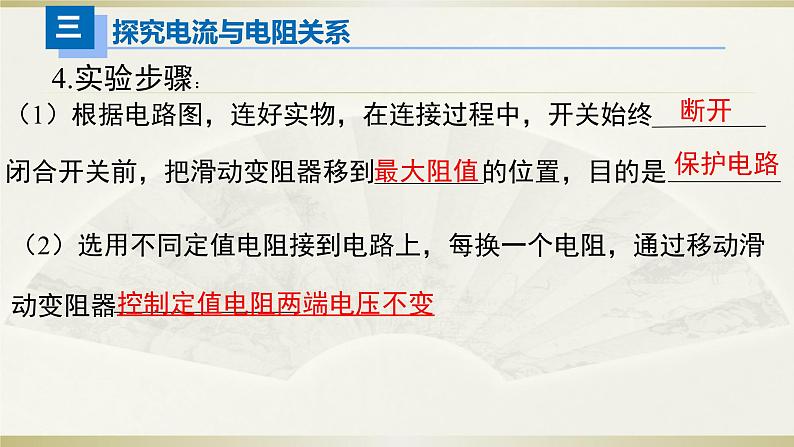

（2）选用不同定值电阻接到电路上，每换一个电阻，通过移动滑动变阻器
控制定值电阻两端电压不变
例：U电=6V，R=5Ω、10Ω、15Ω、20Ω、25Ω 电压表示数2.5V，完成实验的滑变最大阻值不能小于多少？
②错误分析例：第4次实验，R阻值从20Ω调为25Ω，就直接记录电流表示数，则示数是：
6.画I-R图像并得出结论
当电压一定时，电流与电阻成反比
电源、导线、开关、待测电阻、滑动变阻器、电流表、电压表
（1）按电路图连接实物（2）检查无误后闭合开关，记录电压表和电流表示数，代入公式算出电阻（3）移动滑动变阻器滑片P的位置，多测几组电压和电流值，计算出每次的电阻值，并求出电阻的 。
（1）接通电源前应将开关处于 状态，将滑动变阻器的阻值调到（2）连好电路后要通过 的方法选择电压表和电流表的量程
（3）滑动变阻器的作用： （4）测量定值电阻时，应多次测量求平均值以 ；测量小灯泡的电阻时，由于灯丝的 受温度影响明显，故 （能/不能）将多次测量结果求平均值作为灯丝电阻。
①改变电路中电压，多次测量取平均值减小误差
