人教版初中物理一轮复习课件——电学实验（二）＆家庭电路故障
展开

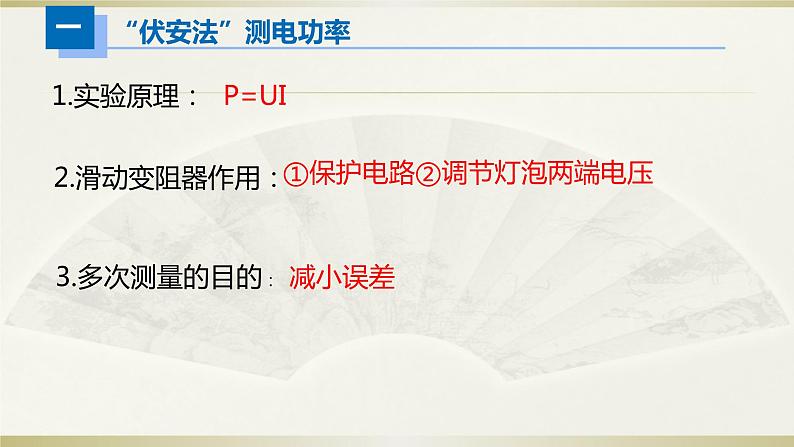

这是一份人教版初中物理一轮复习课件——电学实验（二）＆家庭电路故障，共27页。PPT课件主要包含了“伏安法”测电功率，实验原理，PUI，滑动变阻器作用，多次测量的目的，减小误差，“伏安法“测电功率，特殊法测电功率，UIR，等效替代法等内容，欢迎下载使用。
①保护电路②调节灯泡两端电压

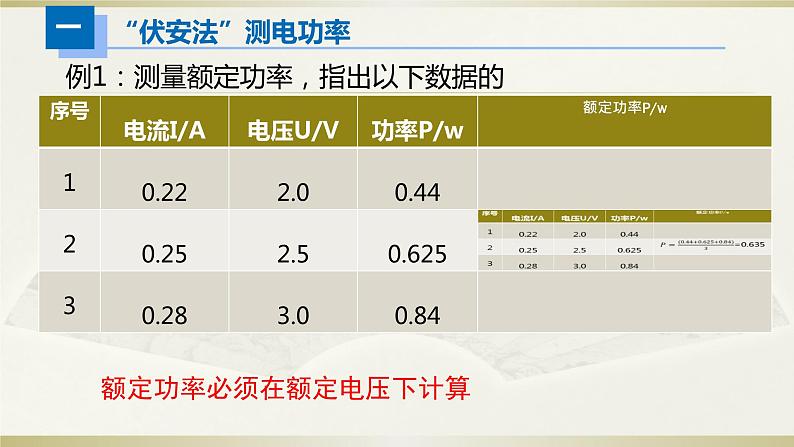

例1：测量额定功率，指出以下数据的
额定功率必须在额定电压下计算

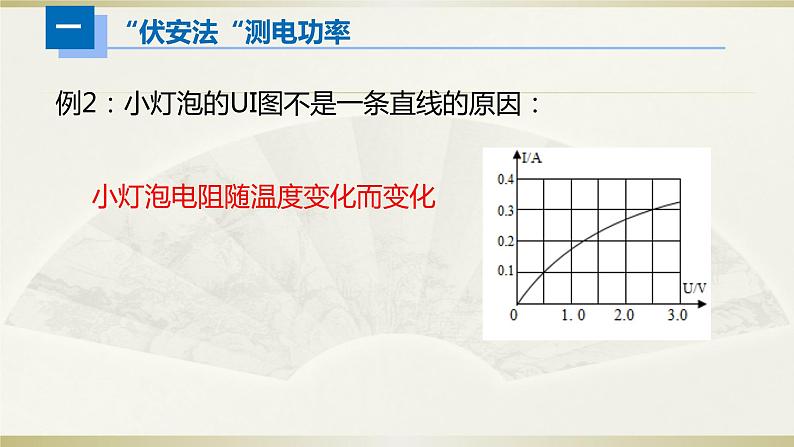

例2：小灯泡的UI图不是一条直线的原因：
小灯泡电阻随温度变化而变化

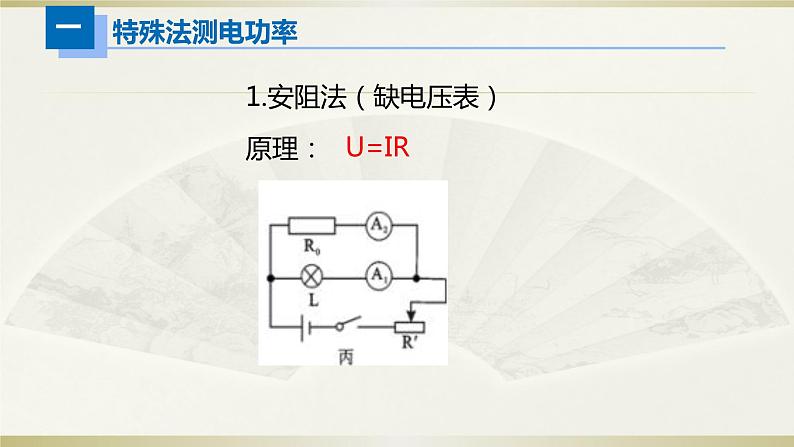

1.安阻法（缺电压表）

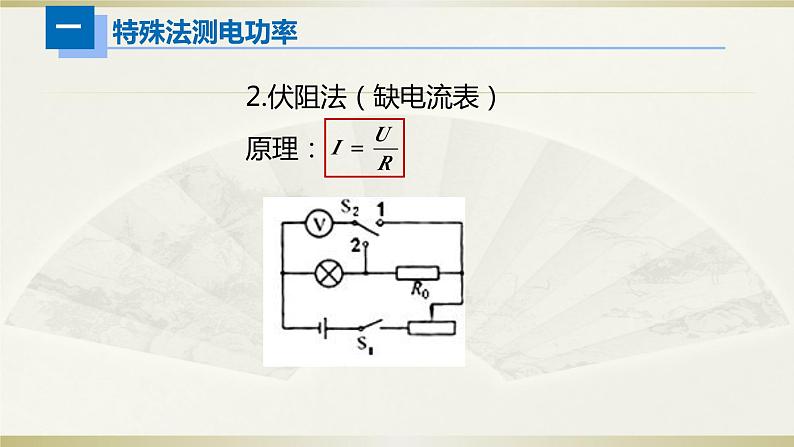

2.伏阻法（缺电流表）

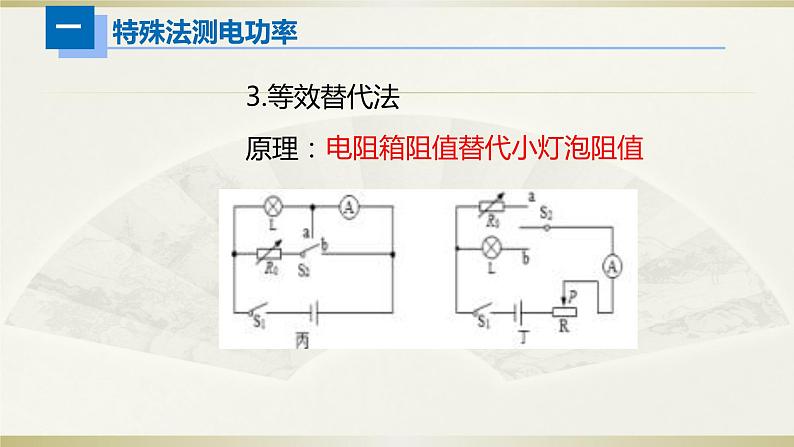

电阻箱阻值替代小灯泡阻值
插座可以接电视、冰箱、洗衣机等家用电器。
1．下图是家庭电路的组成，请填出各组成部分的名称。①________；②_______；③_________；④_________；⑤________；⑥________；⑦________。
铅锑合金→银铜合金（电阻率大，熔点低）
3. 插座、开关、用电器的连接
开关必须接在火线上；螺丝口灯泡，尾部接火线；有金属外壳的电器，外壳要接地。
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
如何辨别火线和零线？
(3)使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是 ，否则为零线。
如图所示，请用笔画线代替导线将两孔插座、电灯和开关分别接入电路。
请以笔画线代替导线，将三孔插座、开关控制的电灯接入电路。
正常情况：ab亮，dc不亮
