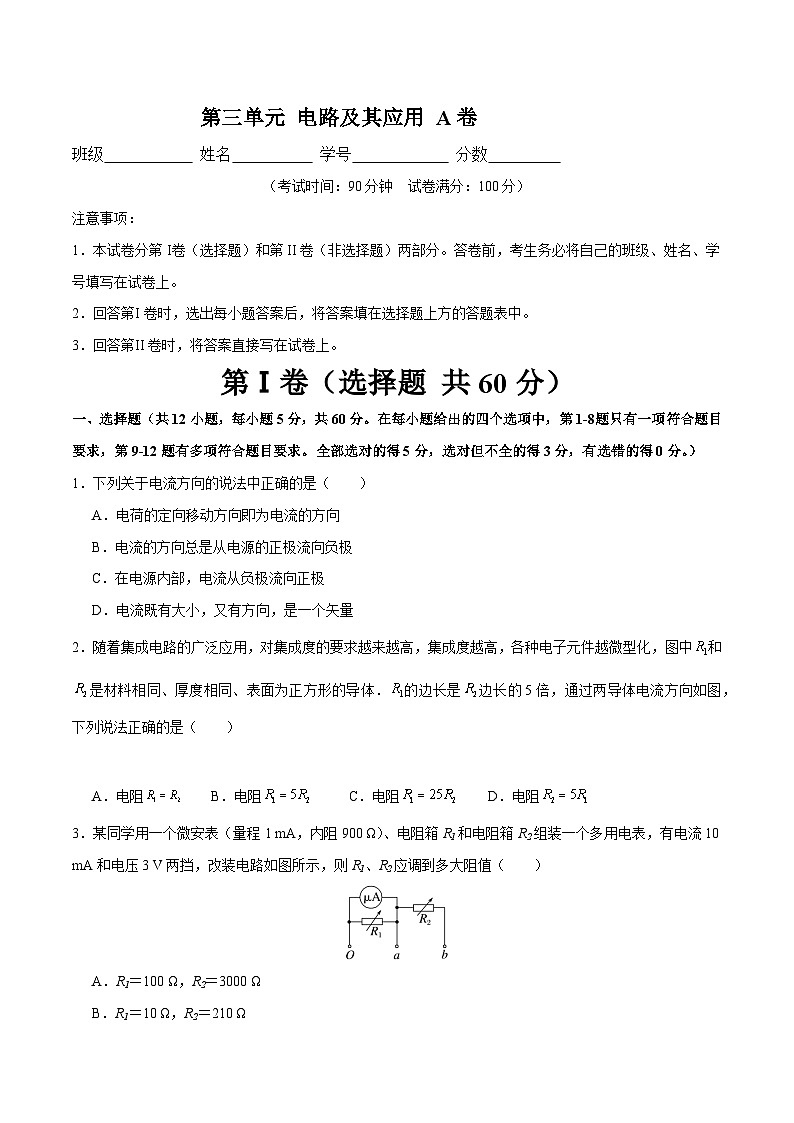

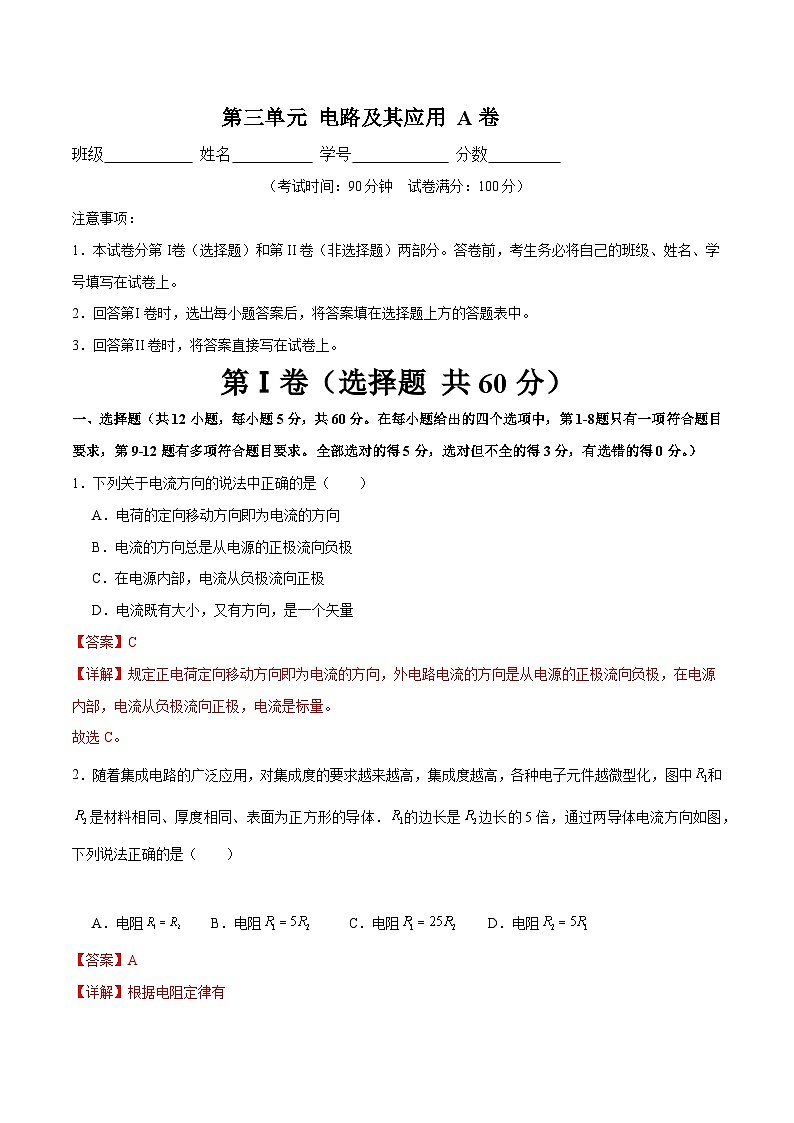

第三单元 电路及其应用 A卷

班级            姓名           学号             分数

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第I卷（选择题）和第II卷（非选择题）两部分。答卷前，考生务必将自己的班级、姓名、学号填写在试卷上。

2．回答第I卷时，选出每小题答案后，将答案填在选择题上方的答题表中。

3．回答第II卷时，将答案直接写在试卷上。

第Ⅰ卷（选择题 共60分）

一、选择题（共12小题，每小题5分，共60分。在每小题给出的四个选项中，第1-8题只有一项符合题目要求，第9-12题有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。）

1．下列关于电流方向的说法中正确的是（　　）

A．电荷的定向移动方向即为电流的方向

B．电流的方向总是从电源的正极流向负极

C．在电源内部，电流从负极流向正极

D．电流既有大小，又有方向，是一个矢量

2．随着集成电路的广泛应用，对集成度的要求越来越高，集成度越高，各种电子元件越微型化，图中和是材料相同、厚度相同、表面为正方形的导体．的边长是边长的5倍，通过两导体电流方向如图，下列说法正确的是（　　）

A．电阻 B．电阻 C．电阻 D．电阻

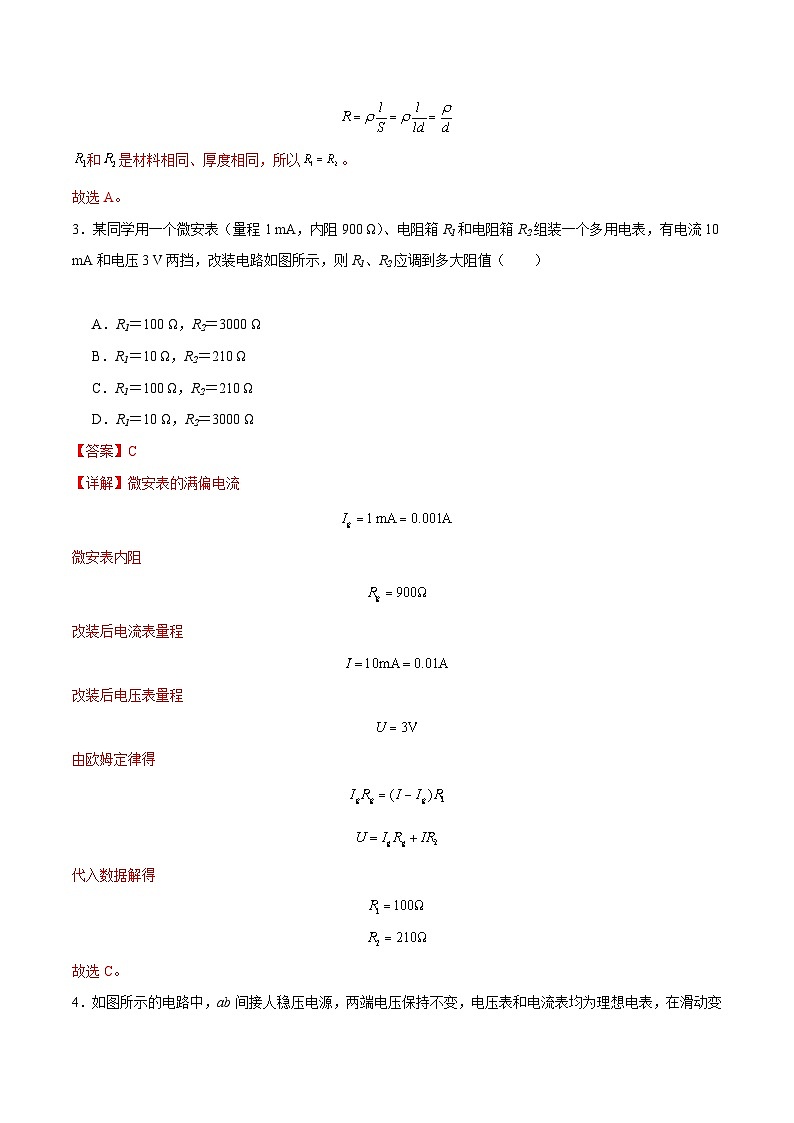

3．某同学用一个微安表（量程1 mA，内阻900 Ω）、电阻箱R1和电阻箱R2组装一个多用电表，有电流10 mA和电压3 V两挡，改装电路如图所示，则R1、R2应调到多大阻值（　　）

A．R1＝100 Ω，R2＝3000 Ω

B．R1＝10 Ω，R2＝210 Ω

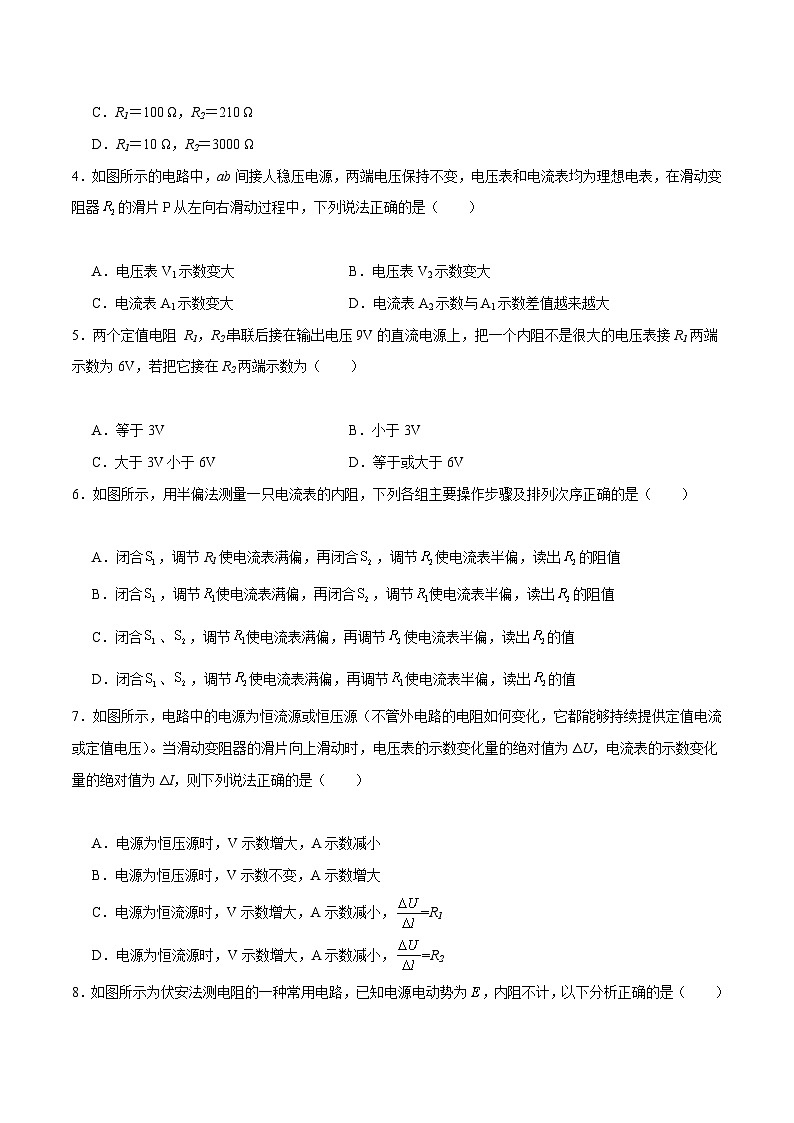

C．R1＝100 Ω，R2＝210 Ω

D．R1＝10 Ω，R2＝3000 Ω

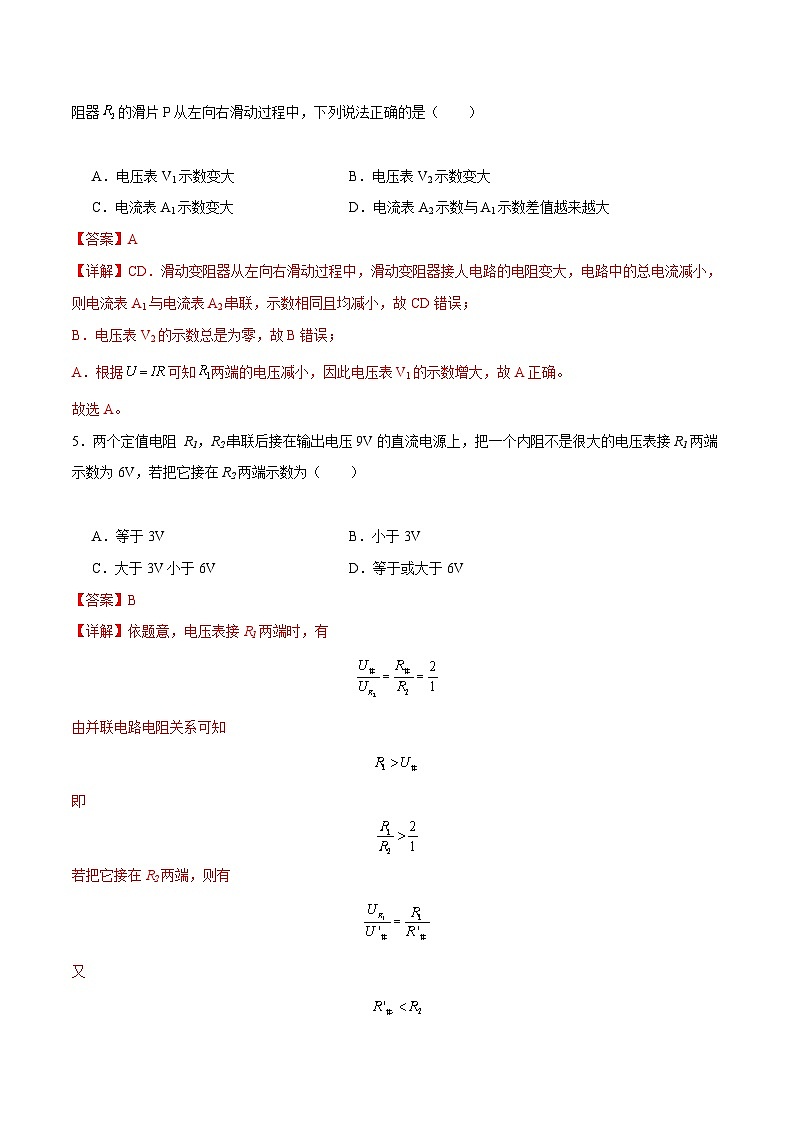

4．如图所示的电路中，ab间接人稳压电源，两端电压保持不变，电压表和电流表均为理想电表，在滑动变阻器的滑片P从左向右滑动过程中，下列说法正确的是（　　）

A．电压表V1示数变大 B．电压表V2示数变大

C．电流表A1示数变大 D．电流表A2示数与A1示数差值越来越大

5．两个定值电阻 R1，R2串联后接在输出电压9V的直流电源上，把一个内阻不是很大的电压表接R1两端示数为6V，若把它接在R2两端示数为（　　）

A．等于3V B．小于3V

C．大于3V小于6V D．等于或大于6V

6．如图所示，用半偏法测量一只电流表的内阻，下列各组主要操作步骤及排列次序正确的是（  ）

A．闭合，调节R1使电流表满偏，再闭合，调节使电流表半偏，读出的阻值

B．闭合，调节使电流表满偏，再闭合，调节使电流表半偏，读出的阻值

C．闭合、，调节使电流表满偏，再调节使电流表半偏，读出的值

D．闭合、，调节使电流表满偏，再调节使电流表半偏，读出的值

7．如图所示，电路中的电源为恒流源或恒压源（不管外电路的电阻如何变化，它都能够持续提供定值电流或定值电压）。当滑动变阻器的滑片向上滑动时，电压表的示数变化量的绝对值为ΔU，电流表的示数变化量的绝对值为ΔI，则下列说法正确的是（　　）

A．电源为恒压源时，V示数增大，A示数减小

B．电源为恒压源时，V示数不变，A示数增大

C．电源为恒流源时，V示数增大，A示数减小，=R1

D．电源为恒流源时，V示数增大，A示数减小，=R2

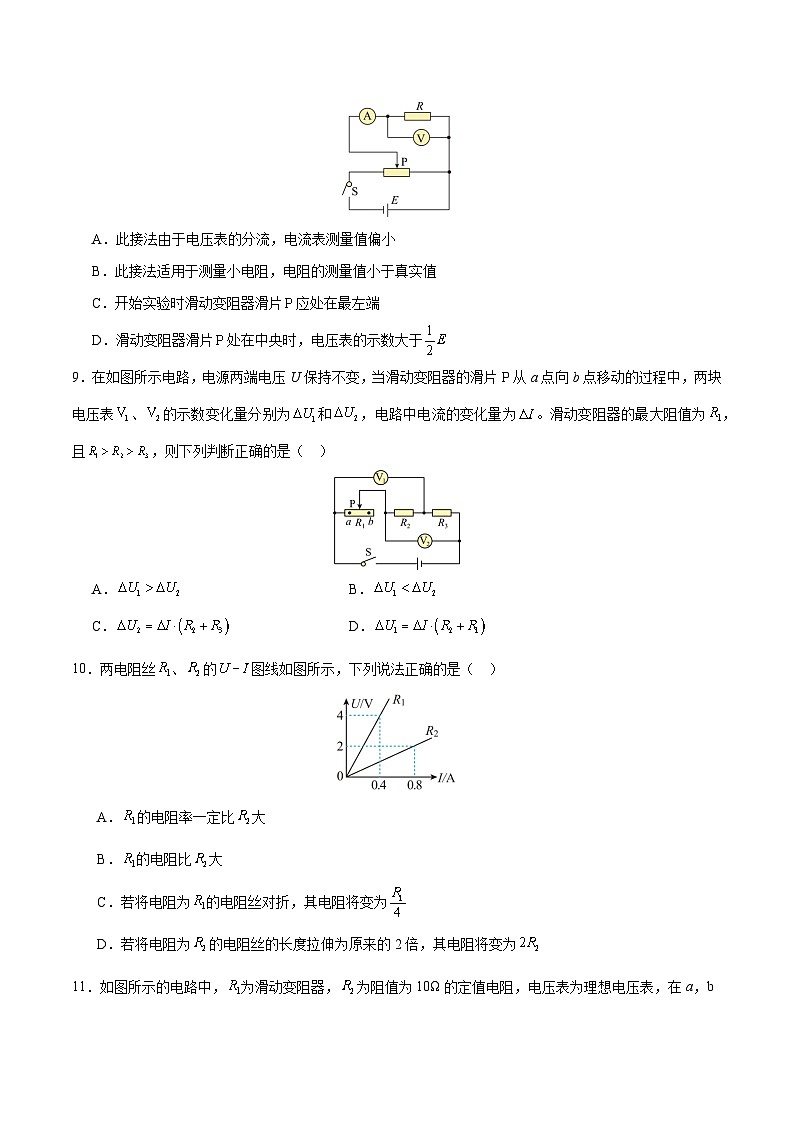

8．如图所示为伏安法测电阻的一种常用电路，已知电源电动势为，内阻不计，以下分析正确的是（　　）

A．此接法由于电压表的分流，电流表测量值偏小

B．此接法适用于测量小电阻，电阻的测量值小于真实值

C．开始实验时滑动变阻器滑片应处在最左端

D．滑动变阻器滑片处在中央时，电压表的示数大于

9．在如图所示电路，电源两端电压U保持不变，当滑动变阻器的滑片P从a点向b点移动的过程中，两块电压表、的示数变化量分别为和，电路中电流的变化量为。滑动变阻器的最大阻值为，且，则下列判断正确的是（    ）

A． B．

C． D．

10．两电阻丝、的图线如图所示，下列说法正确的是（    ）

A．的电阻率一定比大

B．的电阻比大

C．若将电阻为的电阻丝对折，其电阻将变为

D．若将电阻为的电阻丝的长度拉伸为原来的2倍，其电阻将变为

11．如图所示的电路中，为滑动变阻器，为阻值为10Ω的定值电阻，电压表为理想电压表，在a，b两端加上电压为U的恒压电源，调节滑动变阻器的滑片P，当P位于的A端时，电压表的示数为9V，当P位于中点时，电压表的示数为3V。则下列说法正确的是（　　）

A．

B．滑动变阻器R的最大阻值为15Ω

C．调节滑片P位于B端时，电路中的电流为0

D．调节滑片P从A端滑动到B端，电路的总电阻一直增大

12．如图所示，是某一种测量电压表内电阻的电路，其中为电阻箱，为滑动变阻器。利用这一电路测量电压表内电阻时，要求。连好电路后，闭合S，先将调到0，然后调节，使电压表指针偏转到满刻度；保持滑片位置不变，再调节，使电压表指针指在满刻度的处，若此时的读数为。那么（　　）

A．电压表内电阻的测量值约为

B．电压表内电阻的测量值约为

C．电压表内电阻的测量值略小于其真实值

D．电压表内电阻的测量值略大于其真实值

第II卷（非选择题 共40分）

二、计算题（满分40分，其中13题6分，14题8分，15题6分，16题6分，17题6分，18题8分，每

小题需写出必要的解题步骤，只有答案不得分）

13．现有一合金制成的金属丝，为测量该金属丝的电阻率，某同学进行了如下操作：

（1）用毫米刻度尺测量圆柱体长度L，再用螺旋测微器测量金属丝的直径D，某次测量结果如图甲所示，则这次测量的读数      ；

（2）为了合理选择实验方案和器材，首先使用欧姆表（挡）粗测拟接入电路的金属丝的阻值R，欧姆调零后，将表笔分别与金属丝两端连接，某次测量结果如图乙所示，则这次测量的读数      ；

（3）使用电流表和电压表准确测量该金属丝的阻值。为了安全、准确、方便地完成实验，除电源（电动势为，内阻很小）、待测金属丝、导线、开关外，电压表应选用      ，电流表应选用      ，滑动变阻器应选用      （选填器材前的字母）。

A．电压表（量程，内阻约）

B．电压表（量程，内阻约）

C．电流表（量程，内阻约）

D．电流表（量程，内阻约）

E.滑动变阻器（总阻值，额定电流）

F.滑动变阻器（总阻值，额定电流）

（4）若采用如图所示的电路测量金属丝的电阻，电压表的左端应与电路中的      点相连（选填“a”或“b”）。若某次测量中，电压表和电流表读数分别为U和I，请用上述直接测量的物理量（D、L、U、I）写出电阻率的计算式：      。

14．一课外实验小组用如图甲所示的电路测量某待测电阻的阻值。为标准定值电阻（），、均为理想电压表，S为单刀开关，E为电源，R为滑动变阻器。请完成以下问题：

（1）按照原理图甲，将图乙中实物连线补画完整          。

（2）闭合S前，滑动变阻器的滑动端应置于      （选填“a”或“b”）端。

（3）闭合S后将滑动变阻器的滑动端置于某一位置，若电压表、的示数为、，则待测电阻阻值的表达式      （用、、表示）。

（4）改变滑动变阻器滑动端的位置，得到多组、数据，用计算机绘制出的图线，如丙所示，根据图线求得      （保留1位小数）。

四、解答题

15．通有恒定电流的某一电阻，在4s内通过横截面的电荷量为Q=20C，求；

（1）通过该电阻的电流；

（2）已知该电阻的阻值为4Ω，则电阻两端的电压。

16．由四个电阻连接成的混联电路如图所示，R1=8Ω，R2=4Ω，R3=6Ω，R4=3Ω。

（1）求a、c之间R1和 R2的总电阻R12；

（2）求c、d之间R3和 R4的总电阻R34；

（3）求a、d之间四个电阻的总电阻R总。

17．如图所示电路中，电源输出电压恒定，定值电阻r的阻值为5Ω，电阻R1＝6Ω，滑动变阻器的最大阻值为30Ω，当滑动变阻器的滑动触头P位于变阻器的中点时，理想电流表的示数为0.5A，理想电压表的示数为20.5V。求：

（1）电阻R2的阻值；

（2）电源的输出电压。

18．如图所示，A、B两端接直流稳压电源，U=70V，R0=40Ω，C=30μF，滑动变阻器总电阻R=60Ω，求：

（1）当滑片处于滑动变阻器中点时，电路中的等效电阻；

（2）当滑片处于滑动变阻器中点时，C、D两端的电压；

（3）电容器C所带的电荷量。
