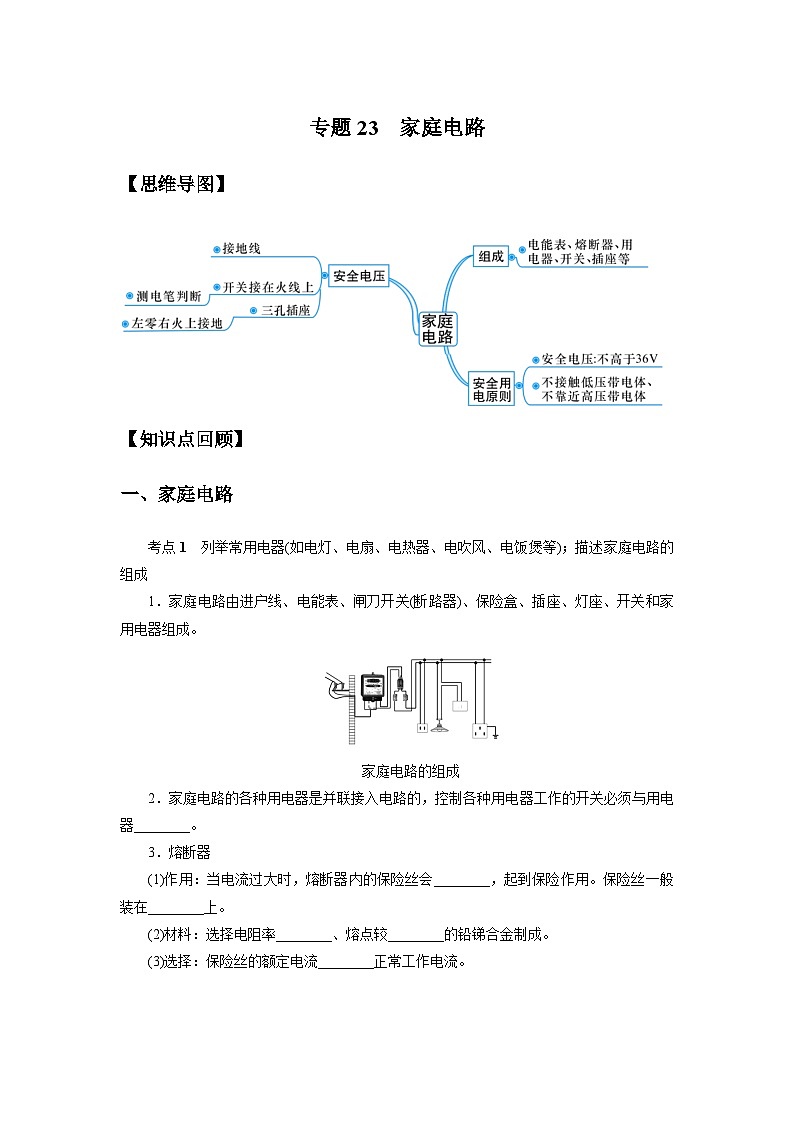

专题23 家庭电路
【思维导图】


【知识点回顾】
一、家庭电路
考点1　列举常用电器(如电灯、电扇、电热器、电吹风、电饭煲等)；描述家庭电路的组成　
1．家庭电路由进户线、电能表、闸刀开关(断路器)、保险盒、插座、灯座、开关和家用电器组成。

家庭电路的组成
2．家庭电路的各种用电器是并联接入电路的，控制各种用电器工作的开关必须与用电器________。
3．熔断器
(1)作用：当电流过大时，熔断器内的保险丝会________，起到保险作用。保险丝一般装在________上。
(2)材料：选择电阻率________、熔点较________的铅锑合金制成。
(3)选择：保险丝的额定电流________正常工作电流。

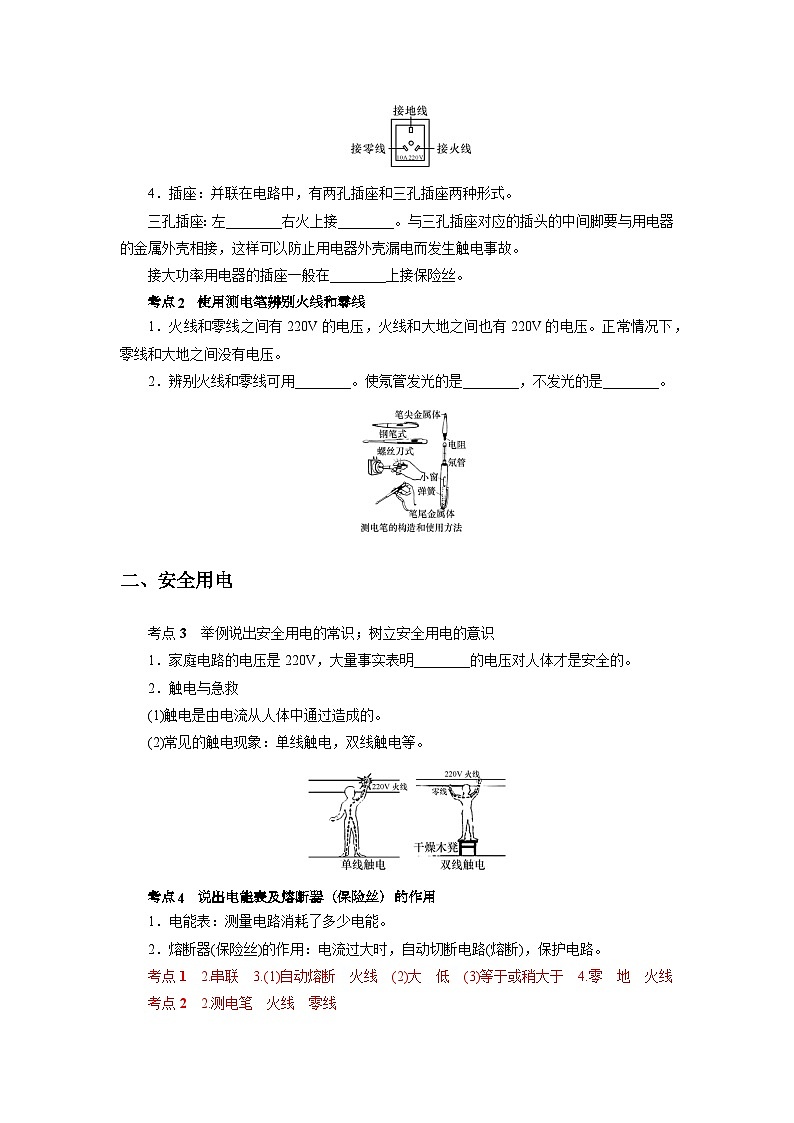

4．插座：并联在电路中，有两孔插座和三孔插座两种形式。
三孔插座：左________右火上接________。与三孔插座对应的插头的中间脚要与用电器的金属外壳相接，这样可以防止用电器外壳漏电而发生触电事故。
接大功率用电器的插座一般在________上接保险丝。

1．火线和零线之间有220V的电压，火线和大地之间也有220V的电压。正常情况下，零线和大地之间没有电压。
2．辨别火线和零线可用________。使氖管发光的是________，不发光的是________。

二、安全用电
考点3　举例说出安全用电的常识；树立安全用电的意识　
1．家庭电路的电压是220V，大量事实表明________的电压对人体才是安全的。
2．触电与急救
(1)触电是由电流从人体中通过造成的。
(2)常见的触电现象：单线触电，双线触电等。


1．电能表：测量电路消耗了多少电能。
2．熔断器(保险丝)的作用：电流过大时，自动切断电路(熔断)，保护电路。
考点1　2.串联　3.(1)自动熔断　火线　(2)大　低　(3)等于或稍大于　4.零　地　火线
考点2　2.测电笔　火线　零线
考点3　1.不高于36V

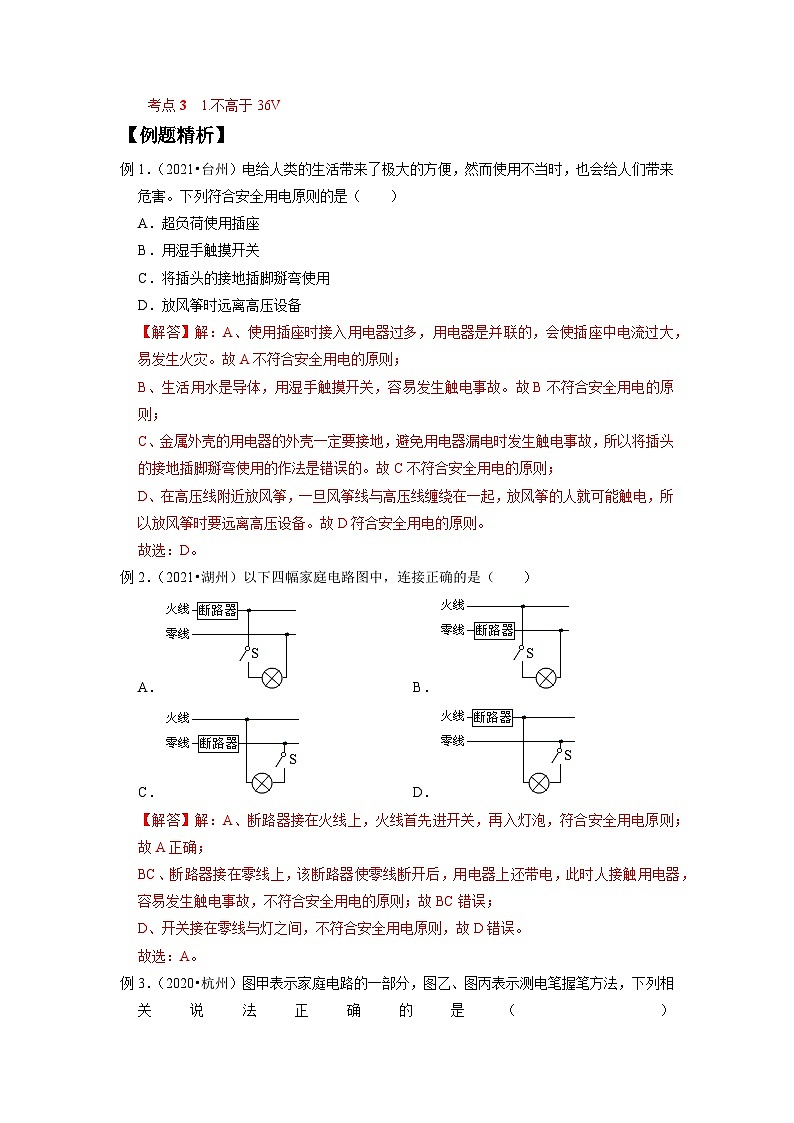

【例题精析】
例1．（2021•台州）电给人类的生活带来了极大的方便，然而使用不当时，也会给人们带来危害。下列符合安全用电原则的是（　　）
A．超负荷使用插座
B．用湿手触摸开关
C．将插头的接地插脚掰弯使用
D．放风筝时远离高压设备
【解答】解：A、使用插座时接入用电器过多，用电器是并联的，会使插座中电流过大，易发生火灾。故A不符合安全用电的原则；
B、生活用水是导体，用湿手触摸开关，容易发生触电事故。故B不符合安全用电的原则；
C、金属外壳的用电器的外壳一定要接地，避免用电器漏电时发生触电事故，所以将插头的接地插脚掰弯使用的作法是错误的。故C不符合安全用电的原则；
D、在高压线附近放风筝，一旦风筝线与高压线缠绕在一起，放风筝的人就可能触电，所以放风筝时要远离高压设备。故D符合安全用电的原则。
故选：D。
例2．（2021•湖州）以下四幅家庭电路图中，连接正确的是（　　）
A． B．
C． D．
【解答】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；
BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；
D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
故选：A。
例3．（2020•杭州）图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（　　）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔，图乙的方法错误而图丙的方法正确
【解答】解：
A、电能表不是测量电功率而是测量用电器消耗电能的仪表，故A错误；
B、为了用电的安全，断路器应该接在火线上，即接在P处，当断路器断开电路时，后面的用电器和插座是不带电的，故B错误；
C、测电笔在插座接地孔检测时，地线不带电，所以氖管不会发光，故C错误；
D、使用测电笔时，应让手与笔尾的金属体接触，故丙的方法正确，故D正确。
故选：D。
例4．（2020•湖州）小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是（　　）

A．a点与火线之间断路 B．a点与b点之间断路
C．c点与d点之间断路 D．d点与零线之间断路
【解答】解：小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使测电笔发光，说明这四点与火线是接通的，所以故障是零线断路，即d点与零线之间断路，故D正确。
故选：D。
例5．（2020•衢州）开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）

A．1、2 B．1、4 C．2、4 D．3、5
【解答】解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；
三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；
三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。
综上所述，无需设置的是2、4。
故选：C。
例6．（2019•湖州）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）

A．灯L2短路 B．灯L2所在支路开路
C．c、d两点间开路 D．c点左侧的零线开路
【解答】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路，故D错误；
断开S1，闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路，
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；
若灯L2所在支路开路，d点氖管不发光，故B错误；
若c、d两点间开路，灯泡L2与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡L2与火线间接相连，试电笔的氖管会发光，故C正确。
故选：C。
例7．（2018•金华）下列关于家庭电路及安全用电的说法正确的是（　　）
A．只要人体接触火线都会发生触电事故
B．低于36伏的电压对人体一定是安全的
C．测电笔可用于检测物体带正电还是带负电
D．使用三脚插头是为防止触电而采取的安全措施
【解答】解：A、人体接触火线时不一定就触电，比如人站在干燥的木凳上单手接触火线时，电流不能在人体形成回路，不会触电，故A错误；
B、不高于36V的电压对人体是安全的，但在环境潮湿、人体表面潮湿等情况下也有可能带来危险，故B错误；
C、测电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电。故C错误；
D、三脚插头的用电器使用三孔插座时，金属外壳接入大地，避免发生触电事故；故D正确。
故选：D。
例8．（2018•绍兴）下列有关家庭电路的说法正确的是（　　）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
【解答】解：
A、家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联连接的，故A错误；
B、对人体的安全电压是不高于36V，家庭电路的电压是220V，所以家庭电路的电压对于人体是不安全的；故B错误；
C、零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线，故C错误；
D、电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D正确。
故选：D。
例9．（2021•杭州）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 　220　V；对于人体，一般情况下 　36　V以下的电压才是安全的。安全用电原则是不接触 　低压带电体　，不靠近 　高压带电体　。
【解答】解：（1）我国家庭电路的电压是220V；
（2）人体的安全电压是不高于36V，所以一般情况下36V以下的电压对人体是安全的；
（3）安全用电的原则，不接触低压带电体，不靠近高压带电体；
故答案为：220；36；低压带电体；高压带电体。
例10．（2021•绍兴）材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹。
奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”
爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了！”
奶奶：“没电？没电你摸摸，不电死你才怪!”
.....
思考：爷爷说的“没电”？奶奶认为的“有电”？插头烧热的原因可能是……
结合你所掌握的科学知识，请给爷爷和奶奶一个合理的解释以及安全用电的建议。

【解答】解：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；
奶奶认为的“有电”是指有电压，当用手指触摸插头，可能导致火线——人体——大地构成回路，从而触电。
插座烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。
安全用电建议：①将插头插入插座时，手不要接触金属插脚；②防止绝缘层老化或破损；③不要用潮湿的手触摸电器、插座和普通开关；④用电器使用后要及时拔下插头；⑤定期检查用电器和线路等。

【习题巩固】
一．选择题（共14小题）
1．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）

A．保险丝 B．开关 C．三孔插座 D．双孔插座
【解答】解：A、为了用电安全，保险丝要接到火线上，故A正确；
B、火线首先进开关，再入灯泡，与灯串联，开关接法错误，故B错误；
C、三孔插座左孔接零线，右孔接火线，上孔接地线，接法正确，故C正确；
D、双孔插座，左孔接零线，右孔接火线，故D正确；
故选：B。
2．如图家庭电路中，闭合S1、S2、S3，三盏灯正常发光。一段时间后，L2、L3突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用测电笔插入插座的两孔，氖管均发光。则故障原因是（　　）


A．插座发生短路 B．零线BD之间断开
C．零线CD之间断开 D．零线BC之间断开
【解答】解：
A、若插座处发生短路，会使保险丝熔断，而题中保险丝完好，故A错误。
BCD、灯L2、L3熄灭，灯L1发光，说明在L2、L3的干路上有断路故障；
若BC间的零线是完好的，则测电笔插入插座右孔时，氖管不会发光，不符合题意，所以是BC间的零线断开，此时插座的右孔通过灯泡L2与火线接通使氖管发光（如下图所示，注意3个开关都闭合），此时L2、L3均不发光，故BC错误，D正确。

故选：D。
3．为了防止发生触电事故，我们必须遵守安全用电原则。为了更换一个灯泡，下列操作流程符合安全用电原则的是（　　）
A．更换灯泡→切断电源→通电测试
B．切断电源→通电测试→更换灯泡
C．通电测试→更换灯泡→切断电源
D．切断电源→更换灯泡→通电测试
【解答】解：更换灯泡之前必须断开总开关，切断电源，更换灯泡，最后通电测试灯泡是否发光，故D正确，ABC错误。
故选：D。
4．关于家庭电路，下列说法正确的是（　　）
A．电能表测量的是家用电器的总功率
B．空气开关自动断开，一定是某处出现了短路
C．用电器的金属外壳一定要接地
D．使用测电笔时，手不能接触笔尾的金属体
【解答】解：A、电能表是测量电路消耗电能（或测量电功）的仪表，故A错误；
B、空气开关自动断开，可能是电路出现了短路，也可能是用电器的总功率过大，故B错误；
C、有金属外壳的用电器，其金属外壳必须接地，可以防止漏电时发生触电事故，符合安全用电要求，故C正确；
D、使用测电笔时，手必须接触笔尾的金属体，才能分辨出火线和零线，故D错误。
故选：C。
5．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则（　　）

A．L2 短路 B．bc 间断路 C．L2 断路 D．ad 间断路
【解答】解：闭合开关S1、S2，L1 灯发光，L2 灯不发光，并且用试电笔分别接触c、d 两点，氖管都发光，说明L1 灯的线路正常，而c点与火线相连，因此故障为bc间发生断路时，c点通过L2 灯与火线相连。
故选：B。
6．下列做法中符合安全用电的是（　　）
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
【解答】解：A、更粗的保险丝，在电路中电流较大时，不能及时熔断，起不到保护电路的作用。不合题意。
B、使用测电笔时，笔上的金属体要接触导体，同时手指还要接触笔尾金属体。不合题意。
C、湿衣服是导体，当把湿衣服晾在电线上时，不管是火线还是零线。一旦漏电，人接触衣服时会发生触电事故。不合题意。
D、将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生。符合题意。
故选：D。
7．科学与日常生产、生活密切相关。根据我们所学的科学知识，下列说法中错误的是（　　）
A．家庭中用电器短路着火，应立即切断电源再进行覆盖扑灭
B．在密封的食品袋里充入氮气，可延长食品的保质期
C．高层建筑内发生火灾时，人们应乘电梯快速下楼
D．地震发生时，要快速离开房间跑到空旷的地方，或躲到面积较小的房间
【解答】解：A、家庭中电线短路引起电器着火时，首先要断电，再进行覆盖扑灭，故A正确；
B、氮气的化学性质比较稳定，可在食品袋里充入氮气，以延长食品的保持期，故B正确；
C、高层建筑内发生火灾时，不能乘坐电梯逃生，因为电梯随时可能因断电而停运，故C错误；
D、面积比较小的房间相对牢固，支撑物也较多，在地震逃生时可以选择，如果来得及应快速离开房间，跑到空旷的地方更加安全一些，故D正确。
故选：C。
8．即热式电热水器因其“1秒即可出热水”而广受消费者青睐。在即热式电热水器的使用过程中，下列相关说法正确的是（　　）
A．三孔插座接地孔没有接地也可以保证用电安全
B．它与浴室里的照明电灯是串联的
C．一开水龙头家里就跳闸断电，一定是即热式电热水器内部短路
D．它的加热管做成螺旋状的作用是增加加热面积，缩短加热时间
【解答】解：A、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故。故A错误；
B、家庭电路中的用电器是并联的，热水器与浴室里的照明电灯是并联的。故B错误；
C、一开水龙头家里就跳闸断电，可能是用电器的总功率过大，也可能是发生了短路。故C错误；
C、加热管做成螺旋状，可以增加加热面积，缩短加热时间。故D正确；
故选：D。
9．如图是正常家庭电路的一部分。下列说法正确的是（　　）

A．导线B与大地之间的电压为220V
B．测电笔插入插座的左插孔，氖管将发光
C．电饭煲接入三孔插座后电冰箱与电饭煲是串联
D．断开开关S后，赤脚站在地上的人接触a处金属部分一定会触电
【解答】解：由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、由图可知，电饭煲接入三孔插座后与电冰箱是并列连接的，且电饭煲与电冰箱工作时互不影响，所以电饭煲接入三孔插座后与电冰箱是并联的，故C错误；
D、由图可知，开关S断开时，虽然灯泡不发光，但火线没有被切断，所以人接触a点会触电，故D正确。
故选：D。
10．如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（　　）

A．插座和电热水壶串联
B．故障一定是ab断路了
C．电热水壶导线②与接地线相连
D．故障可能是电热水壶内电阻丝断了
【解答】解：A、插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。故A错误；
B、正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。故B错误；
C、为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。故C错误；
D、电热水壶内电热丝断了，电流无法提供电热水壶，所以停住工作；对电路其他部分无影响，所以灯泡正常发光。故D正确。
故选：D。
11．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三孔插座的左右两孔，氖管均发光，造成这一现象的原因可能是（　　）

A．两灯的灯丝都烧断了 B．三孔插座的接地线断了
C．进户的火线熔丝断了 D．进户的零线熔丝断了
【解答】解：A、两灯的灯丝都烧断了，用测电笔插入三孔插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不能与火线相连，一定不能发光，故A不符合题意；
B、三孔插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；
C、当进户的火线熔丝断了时，灯泡不会发光，三孔插座的左右孔都不会发光，故C不符合题意；
D、当进户的零线熔丝断了时，电路不能构成保护电路，没有电流灯泡不发光，但试电笔的左右孔都和火线能够相连，氖管都发光，故D符合题意。
故选：D。
12．关于家庭电路，下列说法正确的是（　　）
A．空气开关自动切断，一定是出现了短路
B．同时工作的用电器越多，总电阻越大
C．使用试电笔时，人的手不能接触笔尾金属体
D．控制灯泡的开关应串联在火线和灯泡之间
【解答】解：A、空气开关“跳闸”是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路。故该选项错误；
B、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小。故该选项错误；
C、测电笔是用来辨别火线和零线的工具，在使用时，手必须接触笔尾的金属体；故该选项错误；
D、从安全用电的角度来分析，在接灯泡时，开关必须串联在火线和灯泡之间，故该选项正确。
故选：D。
13．下列对生活用电常识的认识中，符合要求的是（　　）
A．保险丝烧断了，肯定是电路某处发生了短路
B．三脚插头中最长的那个插脚是与火线相连的
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．输电线进入用户后应先接电能表
【解答】解：A、保险丝烧断了，可能是电路中某处发生了短路，也可能是用电器总功率过大，故A错误；
B、三脚插头中最长的那个插脚是把用电器的外壳与大地相连的，三脚插头插入插座时，用电器的外壳先接地；拨出插头时，用电器的外壳后离开地线，确保安全，故B错误；
C、使用测电笔辨别火线和零线时，必须用手接触笔尾金属体，笔尖接触电线，这样才能正确辨别火线和零线，故C错误；
D、输电线进户后应先接电能表，故D正确。
故选：D。
14．如图是家庭电路示意图，下列说法正确的是（　　）

A．进户线a、b之间有380V电压
B．电能表显示的是电路所消耗的电功率
C．若插座处接入冰箱，当c处断开时，冰箱会停止工作
D．若开关S闭合，灯不亮，测电笔测试后发现灯座两个触点都带电，则灯丝未断
【解答】解：
A、进户线中一根是火线、一根是零线，它们之间的电压为220V，故A错；
B、电能表是测量电路在一定时间内消耗电能的仪表，不是测量电功率，故B错；
C、由图知c处在地线上，插座处接入冰箱，当c处断开时，冰箱插头的左右插脚分别接在零线和火线上，冰箱仍然会工作，只是电冰箱金属外壳不能接地，若冰箱的外壳带电，会使人发生触电事故，故C错；
D、闭合开关S后，发现电灯不亮，用测电笔测试时，灯座两个触点都带电，说明灯丝两端都与火线连通，灯丝未断，原因是零线断了，故D正确。
故选：D。
二．多选题（共1小题）
15．如图所示为某家庭卫生间电路电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是（　　）

A．若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B．断开S1、S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．若再取用一个相同的灯泡接到零线的熔丝的位置，开关S2断开后，两灯泡均变暗
【解答】解：
A、用测电笔测试三孔插座的左右两孔，氖管都发光，说明零线上的熔丝断了，如果将灯泡改接到零线的熔丝的位置，则灯泡可以与火线和零线连接成通路，因此小灯泡能发光，并且较暗，但不能正常发光，故A不合理。
B、断开S1、S2时，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，故B不合理；
C、只断开S1，开关S1上方的接线柱与火线相连，S1下方的接线柱可以通过灯泡、电热器、S2与火线相连，因此用测电笔检测开关S1的两个接线柱，氖管都发光，故C合理。
D、若再取用一个相同的灯泡接到零线的熔丝的位置，开关S2断开后，两灯泡串联，因此两灯泡均变暗，故D合理。
故选：CD。
三．填空题（共4小题）
16．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光。那么可以判定故障是电路中的　BD　（选填“AC”、“CD”或“BD”）段　断路　（选填“短路”或“断路”）。

【解答】解：如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；
如果A、C处有断路，则用氖管测D点时不会发光；
由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的。
那么只有BD段某处断路，会造成题干的现象。
故答案为：BD；断路。
17．检查照明电路故障时常先断开所有开关，然后在断开的熔丝两端并联一个普通的白炽灯，如图所示。检查时，先闭合总开关S，然后 　逐个　（填“逐个”或“同时”）闭合各用电器的开关，根据校验灯的发光情况判断电路的故障。如闭合开关S、S1，此时校验灯L与灯泡L1　串联　（填“串联”或“并联”）的，若校验灯正常发光，说明被检查的电路 　短路　（填“正常”、“断路”或“短路”）。

【解答】解：“校验灯”若正常发光，说明得到了220V的电压，电路中有短路情况；
若发光暗红，校验灯得到了不足220V的电压，说明支路是通路；
若不发光，说明该支路开路了。
如闭合开关S、S1，此时校验灯L与灯泡L1串联，若校验灯正常发光，说明被检查的电路短路。
故答案为：逐个；串联；短路。
18．如图一所示，甲、乙分别表示测电笔的两种握法，其中正确的是　甲　（选填“甲”或“乙”）。如图二所示，电路中画“×”处表示断路之处。开关闭合后，用测电笔测试电路中A、B、C、D四点，测电笔氖管会发光的点是　A、B、C　。

【解答】解：
在使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体；当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，故甲正确；
开关闭合后，用测电笔测试电路中A、B、C、D四点，ABC三点与火线相连，故氖管会发光，D点与大地相连，不会发光。
故答案为：甲；A、B、C。
19．绍兴市上虞区岭南覆卮山景区有“冰川石浪”、“千年梯田”、“百年古村”等深受市民喜爱的景点，是管溪风景名胜区的中心。请你根据所学科学知识回答下列问题。
（1）要感受管溪的“水秀”，导游会建议游客参加漂流。选择一条竹筏，随意拿把竹椅坐下，顺江水缓缓“静静”地向下游漂去，让心与自然深深融合在一起。这里游客是以　竹筏　为参照物，感觉自己是静止的。
（2）岭南覆卮山上有大片的树林，长着马尾松、枫杨、柳树、毛竹等，生物种类繁多，风韵独具，引人遐想。从生态系统的成分分析，山上的这些植物属于　生产者　。
（3）在东澄村分布着许多古村落、古建筑。夜幕时分，村中的灯笼一同点亮（如图），尽显古朴之美。下列关于灯笼的使用符合安全用电常识的有　③⑤　。
①控制灯泡的开关接在火线或零线上都可以；
②检修时若使用测电笔，手指切不可碰到笔尾金属体；
③更换灯泡前应断开电源开关；
④空气开关跳闸后，应立即合上；
⑤若发生有人触电，应先关掉电源再救人。

【解答】解：（1）游客感觉自己是静止的，所选择的参照物是与他的位置不发生变化的竹筏；
（2）生物成分包含生产者，主要指绿色植物，马尾松、枫杨、柳树、毛竹等属于生产者；
（3）①从安全用电的角度分析，家庭电路中控制灯泡的开关接在火线和用电器之间，故①错误；
②使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故②错误；
③更换灯泡前应断开电源开关，以免触电，故③正确；
④空气开关跳闸后，应检查故障，检查完后再合上开关，故④错误；
⑤发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故⑤正确。
故答案为：（1）竹筏；（2）生产者；（3）③⑤。
四．解答题（共1小题）
20．电的普遍使用以及各种用电器的不断更新换代，使我们的生活质量不断提高。一些用电器由于对能量的利用率不高，也逐渐淡出我们的生活，如白炽灯等。而对于家庭用电，既要考虑节能方便，更要考虑安全用电。
（1）关于家庭电路和安全用电，下列说法中正确的有　BC　。
A．空气开关跳闸，一定是电路发生了短路
B．控制电灯的开关应该接在火线与电灯之间
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．一般对人体而言，只要电压不高于220V就是安全的
E．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
F．在家庭电路中，同时工作的用电器越多，总电阻越大
（2）利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是　a、d　。

（3）小金发现家里用久的白炽灯泡发光比新买时亮度暗了一些。小金把灯泡擦干净后闭合开关，灯泡发光还是较暗，而此时家中的电路电压并无异常。请你用所学的科学知识从两个方面分析原因。
【解答】解：
（1）A、空气开关跳闸，是因为电路中的电流过大，可能是电路中出现了短路，也可能是用电器的总功率过大，故A错误；
B、控制电灯的开关应接在火线和照明灯之间，这样开关断开时，灯上没有电，更换灯泡或维修时安全，故B正确；
C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C正确；
D、经验证明，不高于36V的电压对人体是安全的，故D错误；
E、家庭电路中，同时工作的用电器越多，总电阻越小，故E错误；
故选：BC。
（2）笔尖接触要检测的导线，手接触笔尾金属体，当笔尖接触检测导线时，氖管发光的是火线，氖管不发光的是零线，故ad正确、bc错误。
（3）用久的白炽灯灯丝变细，电阻变大，由P=U2R可知，当电压不变时，电阻变大，实际功率变小，所以白炽灯泡变暗；
同时白炽灯发光时灯丝温度较高，灯丝升华变为钨蒸气，钨蒸气遇到温度较低的灯泡内壁，凝华成固态钨附着在灯泡内壁上，透光量变弱，所以灯泡发光也会变暗。
故答案为：（1）BC；（2）a、d；（3）答案见解答。
