初中物理人教版九年级全册第3节 安全用电当堂达标检测题

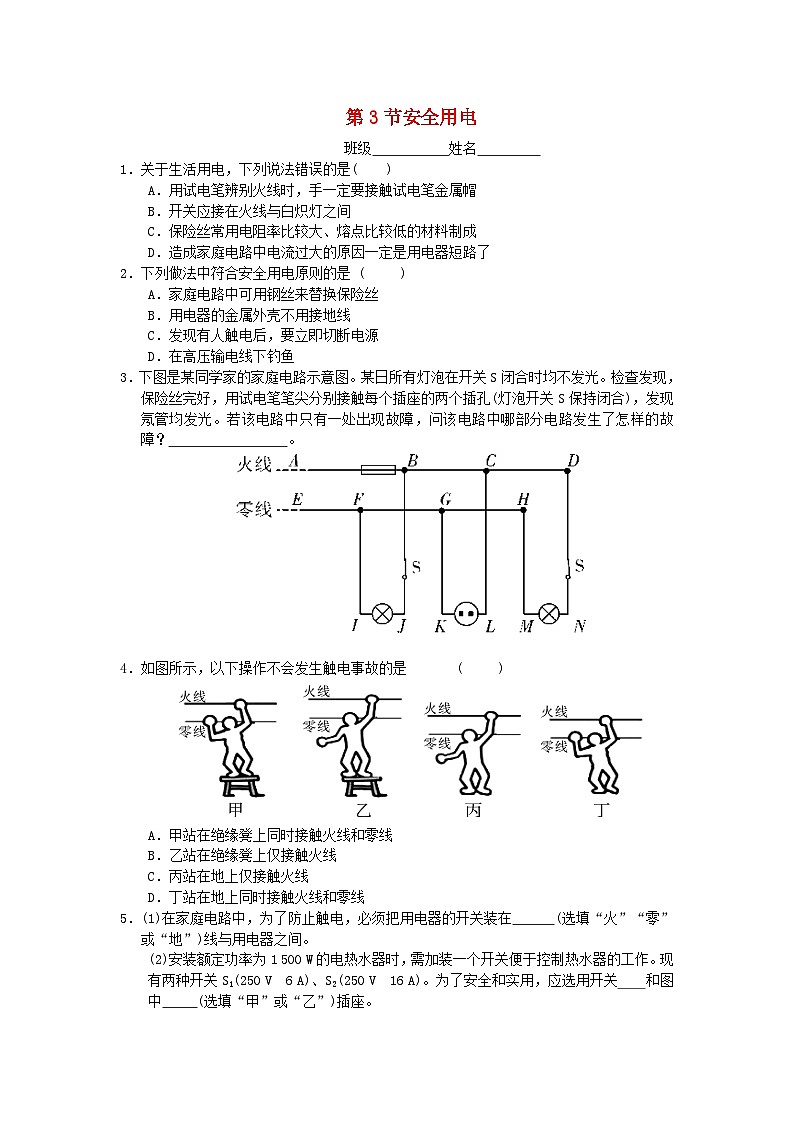

第3节安全用电

班级           姓名

1．关于生活用电，下列说法错误的是(　　)

A．用试电笔辨别火线时，手一定要接触试电笔金属帽

B．开关应接在火线与白炽灯之间

C．保险丝常用电阻率比较大、熔点比较低的材料制成

D．造成家庭电路中电流过大的原因一定是用电器短路了

2．下列做法中符合安全用电原则的是 (　 　)

A．家庭电路中可用钢丝来替换保险丝

B．用电器的金属外壳不用接地线

C．发现有人触电后，要立即切断电源

D．在高压输电线下钓鱼

3．下图是某同学家的家庭电路示意图。某日所有灯泡在开关S闭合时均不发光。检查发现，保险丝完好，用试电笔笔尖分别接触每个插座的两个插孔(灯泡开关S保持闭合)，发现氖管均发光。若该电路中只有一处出现故障，问该电路中哪部分电路发生了怎样的故障？                 。

4．如图所示，以下操作不会发生触电事故的是       (　 　)

A．甲站在绝缘凳上同时接触火线和零线

B．乙站在绝缘凳上仅接触火线

C．丙站在地上仅接触火线

D．丁站在地上同时接触火线和零线

5．(1)在家庭电路中，为了防止触电，必须把用电器的开关装在      (选填“火”“零”或“地”)线与用电器之间。

(2)安装额定功率为1 500 W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1(250 V　6 A)、S2(250 V　16 A)。为了安全和实用，应选用开关      和图中     (选填“甲”或“乙”)插座。

参考答案

1． 　D　

【解析】 A．使用试电笔时，手要与笔尾金属体接触，此选项符合安全用电原则，故A正确；B.火线首先进开关，再入灯泡顶端的金属点，故B正确；C.保险丝的作用是在电流升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故C正确；D.造成家庭电路中电流过大的原因可能是用电器短路，也可能是总功率过大，故D错误；故选D。

2． 　C　

【解析】 A．保险丝用电阻率大、熔点低的材料制成，用钢丝等代替无法达到保护电路的作用；B.金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故；C.发现有人触电时，首先要切断电源，再采取救人措施，故C符合安全用电原则；D.高压线的电压很高，人不要靠近，不能在高压输电线下钓鱼，容易触电。故选C。

3． 电路EF部分发生断路。

【解析】 灯泡的功率不大，保险丝完好，电路没有短路。用试电笔分别接触灯头两个接线柱，氖管都发光，则说明这两个接线柱均与火线相通，则火线没断，灯丝也没断。灯不亮，说明没有形成回路。该回路由火线、零线、灯丝组成。火线和灯丝没断，则零线断了。

4． 　B　

【解析】 人体触电原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。故选B。

5． (1) 火

(2) S2  甲

【解析】 (1)用电器的开关装在火线上，这样可以在断开开关时切断火线，防止接触用电器发生触电事故。

(2)方法一：电热水器正常工作时的功率P＝P额＝1 500 W，此时电流：I＝＝≈6.8 A，所以应选用规格为“250 V　16 A”的开关S2；

方法二：规格分别为“250 V　6 A”、“250 V　16 A”的两种开关能承受的最大功率分别为：

P＝UI＝250 V×6 A＝1 500 W；P′＝U′I′＝250 V×16 A＝4 000 W，

而电热水器的额定功率为1 500 W，所以应选用规格为“250 V　16 A”的开关S2；

因为电热水器的外壳是金属外壳，为了防止其外壳带电时而发生触电事故，所以应选三孔插座。
