人教版九年级全册第4节 电流的测量同步达标检测题

第十五章 电流和电路

第 4 节 电流的测量

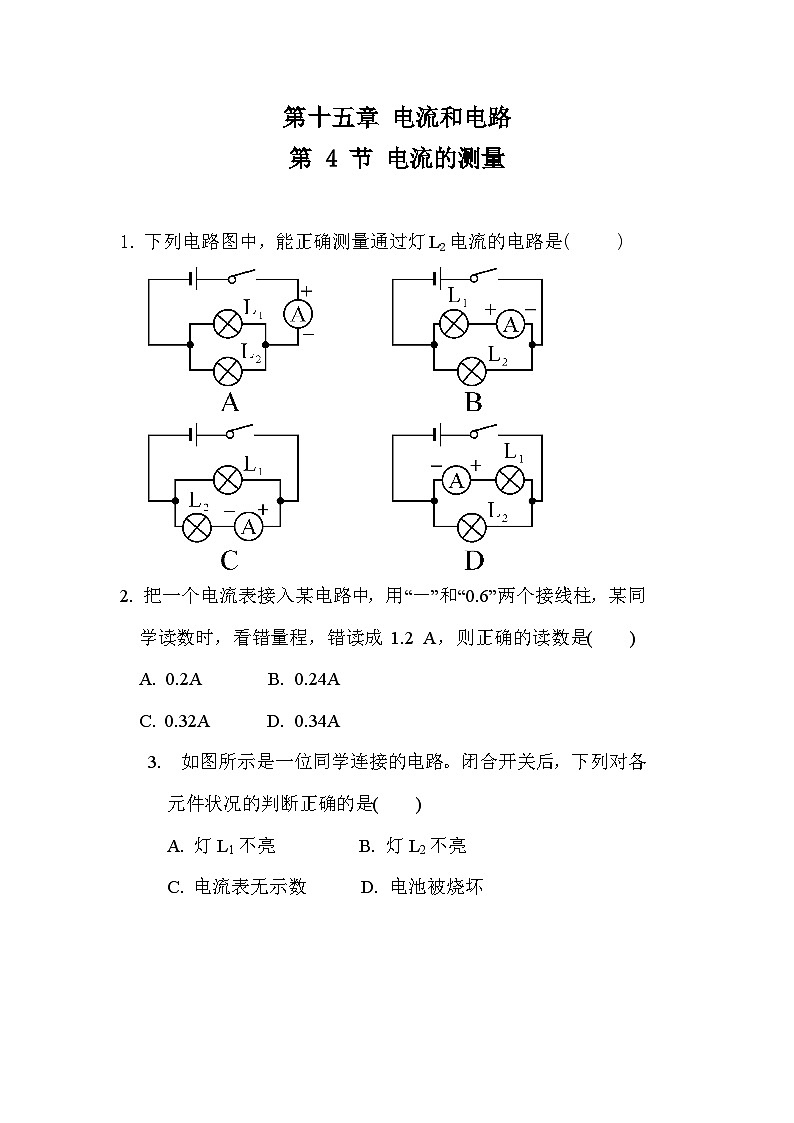

1. 下列电路图中，能正确测量通过灯L2电流的电路是(     )

2. 把一个电流表接入某电路中，用“－”和“0.6”两个接线柱，某同学读数时，看错量程，错读成 1.2 A，则正确的读数是(    )

A. 0.2A       B. 0.24A

C. 0.32A      D. 0.34A

3.  如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是(    )

A. 灯L1不亮         B. 灯L2不亮

C. 电流表无示数      D. 电池被烧坏

4.  如图所示的实物电路，关于它的电路图画法正确的是(   )

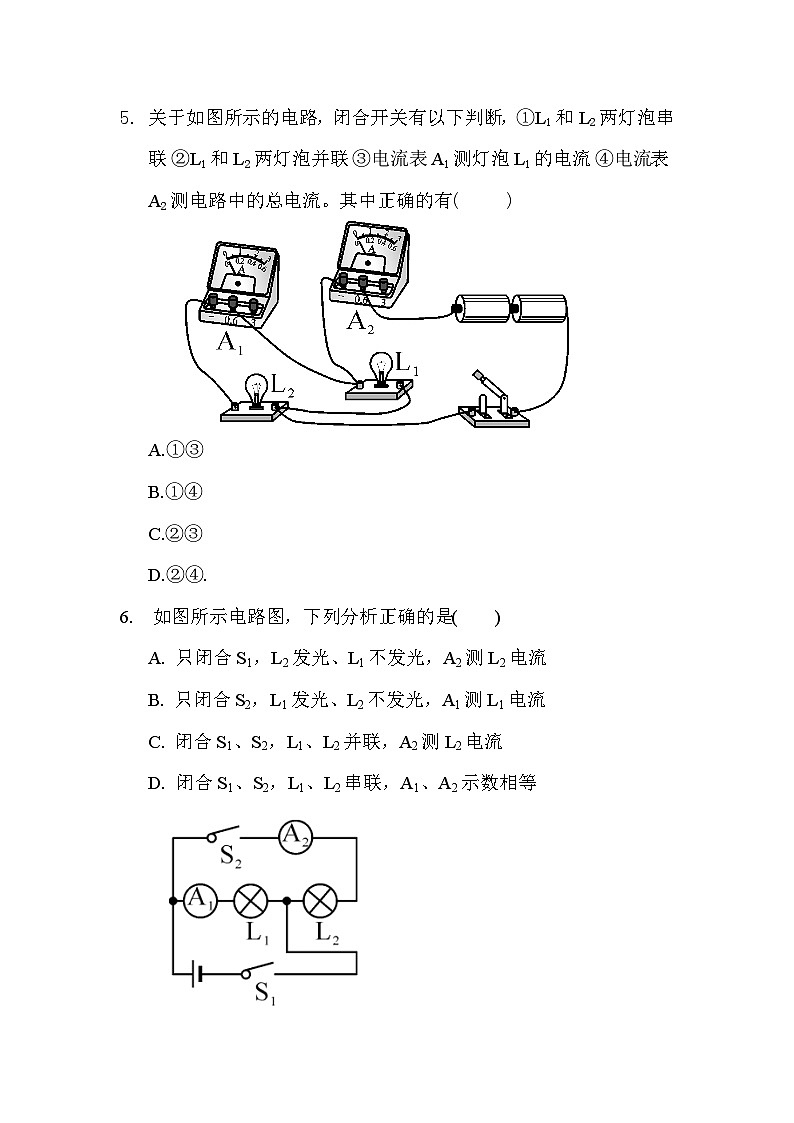

5. 关于如图所示的电路，闭合开关有以下判断，①L1和L2两灯泡串联 ②L1和L2两灯泡并联 ③电流表A1测灯泡L1的电流 ④电流表A2测电路中的总电流。其中正确的有(     )

A.①③

B.①④

C.②③

D.②④.

6.  如图所示电路图，下列分析正确的是(    )

A. 只闭合S1，L2发光、L1不发光，A2测L2电流

B. 只闭合S2，L1发光、L2不发光，A1测L1电流

C. 闭合S1、S2，L1、L2并联，A2测L2电流

D. 闭合S1、S2，L1、L2串联，A1、A2示数相等

7.  如图所示，在“用电流表测电流”的实验中，电路的其它部分都已连接完毕，只有导线M还未连入电路。下列说法正确的是(   )

A. 导线M与接线柱a相连且闭合开关时，发生短路故障

B. 导线M与接线柱b相连且闭合开关时，L1和L2串联

C. 导线M与接线柱b相连且闭合开关时，电流表测通过L1和L2的总电流

D. 导线M与接线柱b相连，且闭合开关时，L1与L2并联，电流表测L1电流

8.如图所示是用电流表测电流的部分电路图。下列说法正确的是(    )

A. 用导线连接b、e，电流表只能测量通过灯泡L1的电流

B. 用导线连接d、e，电流表只能测量通过灯泡L2的电流

C. 用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流

D. 用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流

 9.如图是小明在练习用电流表测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(    )

A. 撤掉导线a，电流表测量电路的总电流

B. 撤掉导线a，电流表测量灯泡L1的电流

C. 撤掉导线b，电流表测量灯泡L2的电流

D. 撤掉导线c，电流表测量灯泡L2的电流

     10. 如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么图甲的量程是         ，此时示数是      ；图乙的量程是       ，此时示数是      。

      11. 甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图中甲、乙、丙所示的三种情况。他们的问题分别是                                    ，                            ，                     。

12.现有如图甲所示电路，当开关S1、S2闭合后，A2与 R2       (选填“串”或“并”)联，电流表A1测量的是通过     (选填“干路”“R1”或“R2”)的电流，电流表A1的指针偏转如图乙，其示数为       A。

13.小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表                 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作：断开开关，                    继续进行实验。

14.如图甲，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙，则电流大小为      A，装置中的虚线框部分相当于电路中的电源，铜片是电源的   极。

15.  小明在做“用电流表测电流”的实验。

(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。

(2)连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置(O为指针转轴)。

参考答案

1.C     2.B     3.A     4.C     5.D

6.C     7.C     8.C     9.D

10.   0----0.6      0.24    0—3   1.2

11 电流表正负接线柱接反        电流表所选量程太大

电流表所选量程太小

12.       串   干路    0.28

13.  正负接线柱接反了     换接0~0.6A的量程

14. 0.1   正

15.
