人教版九年级全册第4节 电流的测量测试题

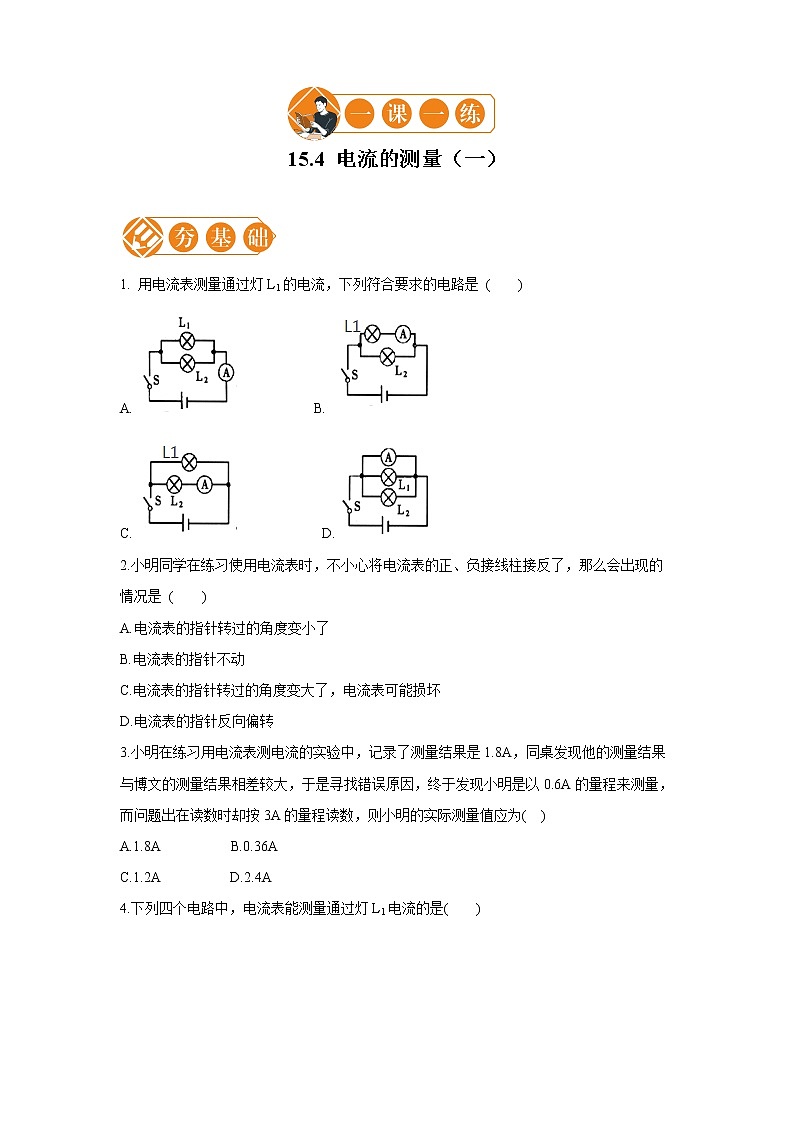

15.4 电流的测量（一）

1. 用电流表测量通过灯L1的电流，下列符合要求的电路是 (    )

A.            B.

C.             D.

2.小明同学在练习使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是 (    )

A.电流表的指针转过的角度变小了

B.电流表的指针不动

C.电流表的指针转过的角度变大了，电流表可能损坏

D.电流表的指针反向偏转

3.小明在练习用电流表测电流的实验中，记录了测量结果是1.8A，同桌发现他的测量结果与博文的测量结果相差较大，于是寻找错误原因，终于发现小明是以0.6A的量程来测量，而问题出在读数时却按3A的量程读数，则小明的实际测量值应为(  )

A.1.8A          B.0.36A

C.1.2A          D.2.4A

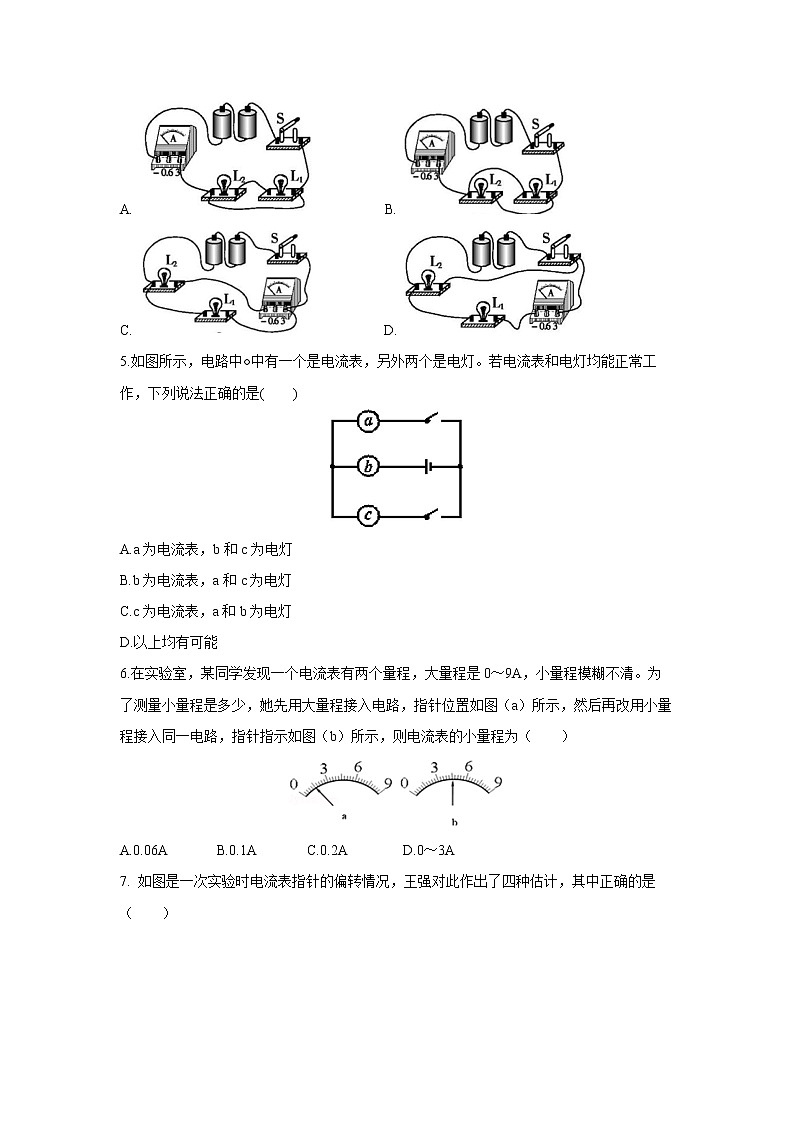

4.下列四个电路中，电流表能测量通过灯L1电流的是(    )

A.           B.

C.           D.

5.如图所示，电路中○中有一个是电流表，另外两个是电灯。若电流表和电灯均能正常工作，下列说法正确的是(　　)

A.a为电流表，b和c为电灯

B.b为电流表，a和c为电灯

C.c为电流表，a和b为电灯

D.以上均有可能

6.在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（　　）

A.0.06A       B.0.1A       C.0.2A        D.0～3A

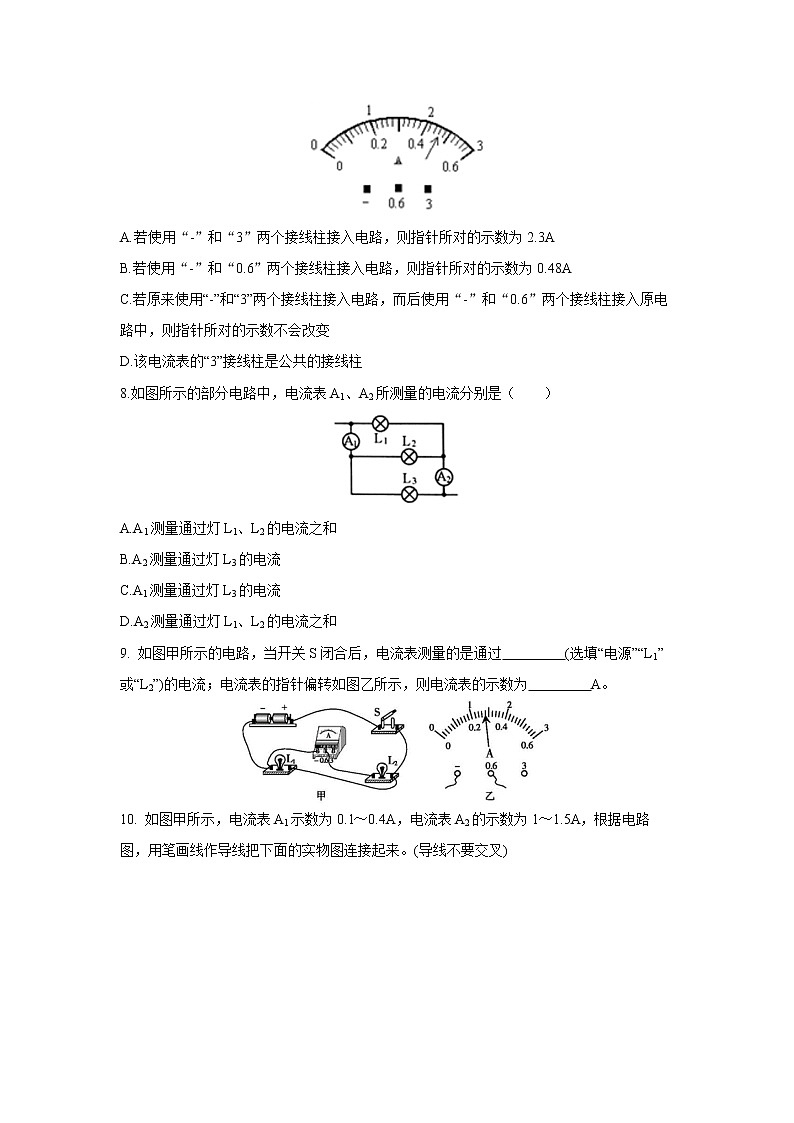

7. 如图是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中正确的是（　　）

A.若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3A

B.若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.48A

C.若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入原电路中，则指针所对的示数不会改变

D.该电流表的“3”接线柱是公共的接线柱

8.如图所示的部分电路中，电流表A1、A2所测量的电流分别是（　　）

A.A1测量通过灯L1、L2的电流之和

B.A2测量通过灯L3的电流

C.A1测量通过灯L3的电流

D.A2测量通过灯L1、L2的电流之和

9. 如图甲所示的电路，当开关S闭合后，电流表测量的是通过         (选填“电源”“L1”或“L2”)的电流；电流表的指针偏转如图乙所示，则电流表的示数为         A。

10. 如图甲所示，电流表A1示数为0.1～0.4A，电流表A2的示数为1～1.5A，根据电路图，用笔画线作导线把下面的实物图连接起来。(导线不要交叉)

参考答案

1.【答案】B

【解析】A图电流表接在干路上，测的是干路的电流，该选项错误；B图电流表与L1串联，测的是L1的电流，该选项正确； C图电流表与L2串联，测L2的电流，该选项错误； D图电流表与灯泡并联，会烧坏电流表，该选项错误.故选B.

2.【答案】D

【解析】使用电流表时，要确保电流由正接线柱流入，负接线柱流出；如果电流表的正负接线柱的位置接反了，指针会向左偏转，即反向偏转，故选D.

3.【答案】B

【解析】电流表两个量程大小对应关系为5：1，所以电流表的实际测量值为1.8A÷5=0.36A.故选B.

4.【答案】D

【解析】A图两个小灯泡短路，会烧坏电流表；B图测的是干路电流；C图测得是通过灯L2的电流；D图测得是通过灯L1的电流，符合题意，故选D。

5.【答案】B

【解析】如果“a为电流表，b和c为电灯”，或“c为电流表，a和b为电灯”，都会出现电流表跟灯泡并联的情况，不符合电流表的使用规则；当“b为电流表，a和c为电灯”时，电流表串联在干路上，符合电流表的使用规则.故选B。

6.【答案】D

【解析】大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的， b图中指针的位置是1.5A，所以，小量程为0～3A.故选D.

7.【答案】A

【解析】使用“-”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A正确；若使用“-”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B错误；无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C错误；电流表只有“-”接线柱是公共的接线柱，故D错误，选A。

8.【答案】D

【解析】若电流从左侧流入，从右侧流出。则：电流分为两支：一支经过A1又分为两支：一支过灯泡L2、电流表A2到负极；另一支过灯泡L3到负极；另一支经过灯泡L1、电流表A2到负极。所以三只灯泡并联，电流表A1测量通过灯泡L2、L3的电流；电流表A2测量通过灯泡L1、L2的电流。电流从右侧流入结果相同，故选D。

9.【答案】L2；0.28

10.【答案】
