初中物理第四节 电流的测量课时作业

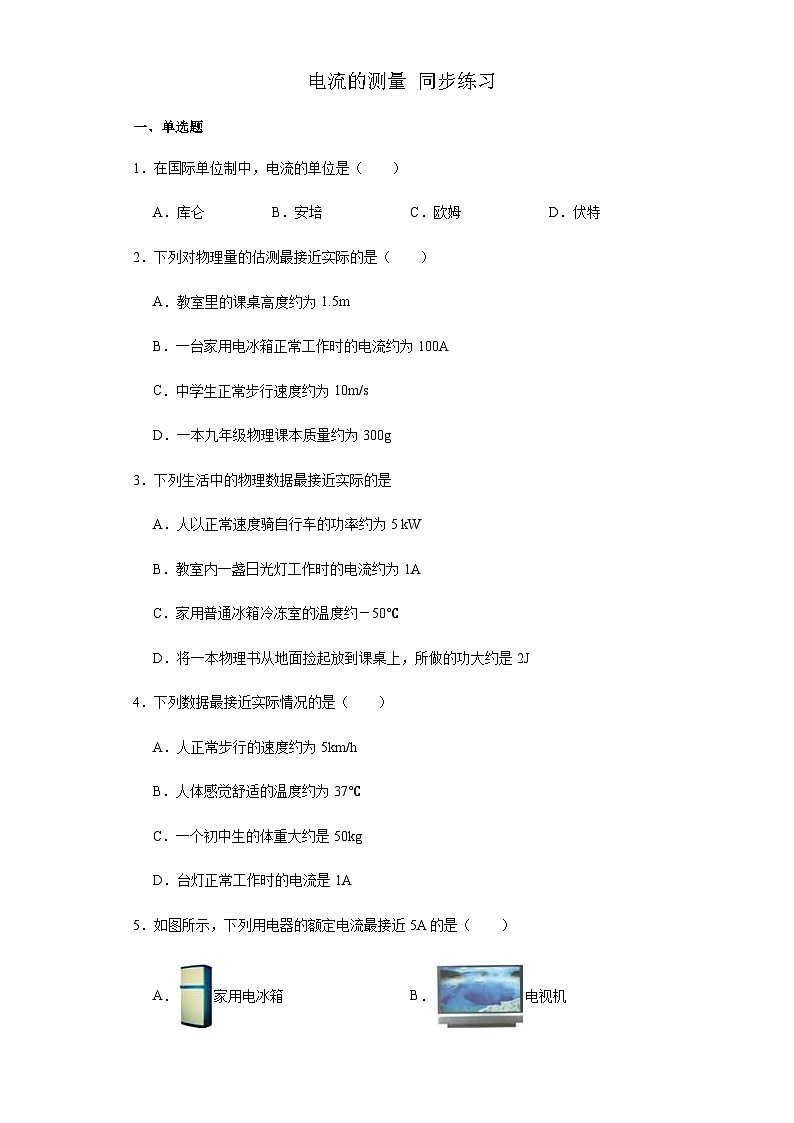

电流的测量 同步练习

一、单选题

1．在国际单位制中，电流的单位是（　　）

A．库仑 B．安培 C．欧姆 D．伏特

2．下列对物理量的估测最接近实际的是（　　）

A．教室里的课桌高度约为1.5m

B．一台家用电冰箱正常工作时的电流约为100A

C．中学生正常步行速度约为10m/s

D．一本九年级物理课本质量约为300g

3．下列生活中的物理数据最接近实际的是

A．人以正常速度骑自行车的功率约为5 kW

B．教室内一盏日光灯工作时的电流约为1A

C．家用普通冰箱冷冻室的温度约－50℃

D．将一本物理书从地面捡起放到课桌上，所做的功大约是2J

4．下列数据最接近实际情况的是（　　）

A．人正常步行的速度约为5km/h

B．人体感觉舒适的温度约为37℃

C．一个初中生的体重大约是50kg

D．台灯正常工作时的电流是1A

5．如图所示，下列用电器的额定电流最接近5A的是（     ）

A．家用电冰箱 B．电视机

C．节能灯 D．家用空调

6．关于电流表及其使用，下列说法中正确的是（　　）

A．电流表应串联接入电路

B．使用电流表时，选用的量程越大越好

C．无法确定电流表量程时，选用 小量程的接线柱试触

D．如果选用较大的量程，可以将电流表直接接在电源的两极

7．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1和R2之比是（  ）

A．1:4 B．4:1 C．1:3 D．2:3

8．如图是一连入电路的电流表的示意图，指针所指的示数为（      ）

A．2.4A B．0.48A C．0.44A D．2.8A

9．下列有关估测的数据，与实际基本相符的是（　　）

A．一次性医用口罩的质量约为5kg B．人步行速度约为1m/s

C．适宜的洗澡水的温度约为80℃ D．家用电风扇正常工作时的电流为5A

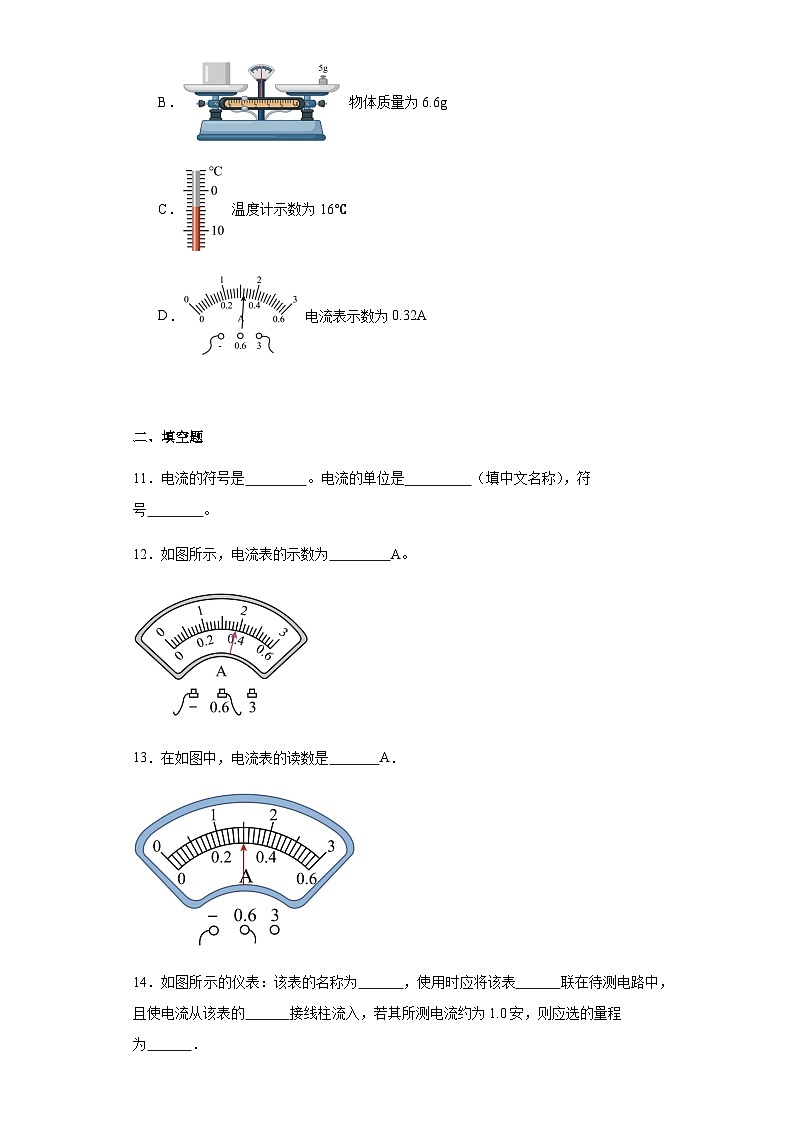

10．如图所示的测量结果记录正确的是（     ）

A． 物体长度为1.45cm

B． 物体质量为6.6g

C． 温度计示数为16℃

D． 电流表示数为0.32A

二、填空题

11．电流的符号是           。电流的单位是            （填中文名称），符号          。

12．如图所示，电流表的示数为           A。

13．在如图中，电流表的读数是         A．

14．如图所示的仪表：该表的名称为        ，使用时应将该表        联在待测电路中，且使电流从该表的        接线柱流入，若其所测电流约为1.0安，则应选的量程为        ．

15．在用电流表测量电路中电流时，若闭合开关后，发现指针偏至如图甲所示位置，说明在接线中，      ；若在闭合开关前，发现指针停在如图乙所示位置，说明      。

16．如图所示，电流表的示数为         A。

17．小明同学在利用电流表测电流时，发现指针偏转到右边最大位置；小刚同学在做此实验时，发现指针向左边偏转，则小明出现这现象的原因是             ；小刚出现象这现象的原因是                。

18．在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为         A，小灯泡的电阻为         Ω．某滑动变阻器标有“50Ω2A”的字样，其中“50Ω”表示         ；“2A”表示         ．

三、作图题

19．如图所示，在电路的“○”处画出一个灯泡及两只电流表，使电路连接正确．并标出电流表的“﹢”、“-”接线柱．

(       )

四、实验题

20．如图甲所示是用电流表测量电流的实物连接图，请按要求回答：

（1）在方框乙中画出与甲对应的电路图。

(      )

（2）在连接路过程中，开关应该     ；为了选定电流表的量程，在无法估计算待测电流大小的情况下，应该先用电流表的     量程试触一下，如果指针摆动过小或超过满刻度，则应换用     量程或更大量程的电流表。

（3）如果电流表的示数如图丙所示，则电流表测出的电流是     A；

（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线。

(      )

参考答案：

1．B

2．D

3．D

4．A

5．D

6．A

7．C

8．B

9．B

10．A

11．     I     安培     A

12．0.38

13．0.3

14．     电流表     串     正     0～3A

15．     量程选小了     未调零

16．0.46

17．     电流太大，所选量程太小     电流表的正负接线柱接反了

18．     0.5     5     滑动变阻器的最大阻值50Ω     允许通过的最大电流2A

19．

20．          闭合     大     较小     1.4
