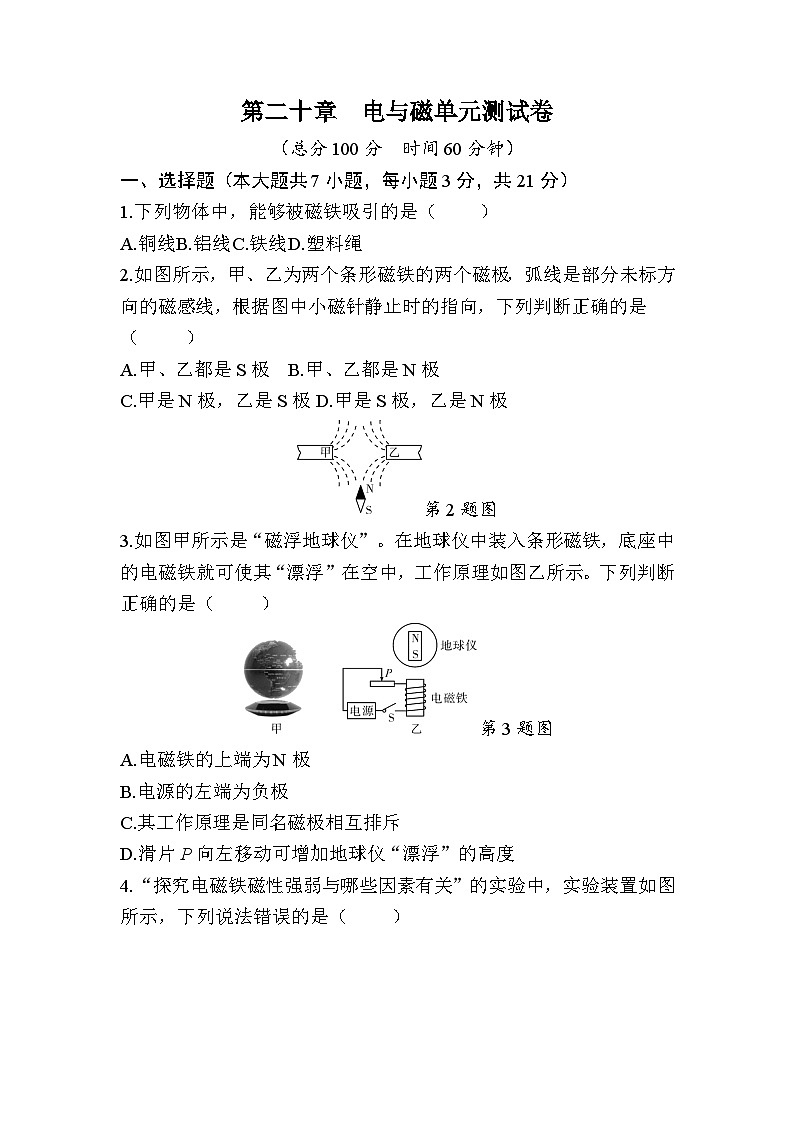

第二十章　电与磁单元测试卷
（总分100分　时间60分钟）
一、选择题（本大题共7小题，每小题3分，共21分）
1.下列物体中，能够被磁铁吸引的是（　 　）
A.铜线 B.铝线 C.铁线 D.塑料绳
2.如图所示，甲、乙为两个条形磁铁的两个磁极，弧线是部分未标方向的磁感线，根据图中小磁针静止时的指向，下列判断正确的是（　 　）
A.甲、乙都是S极 B.甲、乙都是N极
C.甲是N极，乙是S极 D.甲是S极，乙是N极
第2题图　　
3.如图甲所示是“磁浮地球仪”。在地球仪中装入条形磁铁，底座中的电磁铁就可使其“漂浮”在空中，工作原理如图乙所示。下列判断正确的是（　 　）
第3题图
A.电磁铁的上端为N极
B.电源的左端为负极
C.其工作原理是同名磁极相互排斥
D.滑片P向左移动可增加地球仪“漂浮”的高度
4.“探究电磁铁磁性强弱与哪些因素有关”的实验中，实验装置如图所示，下列说法错误的是（　 　）

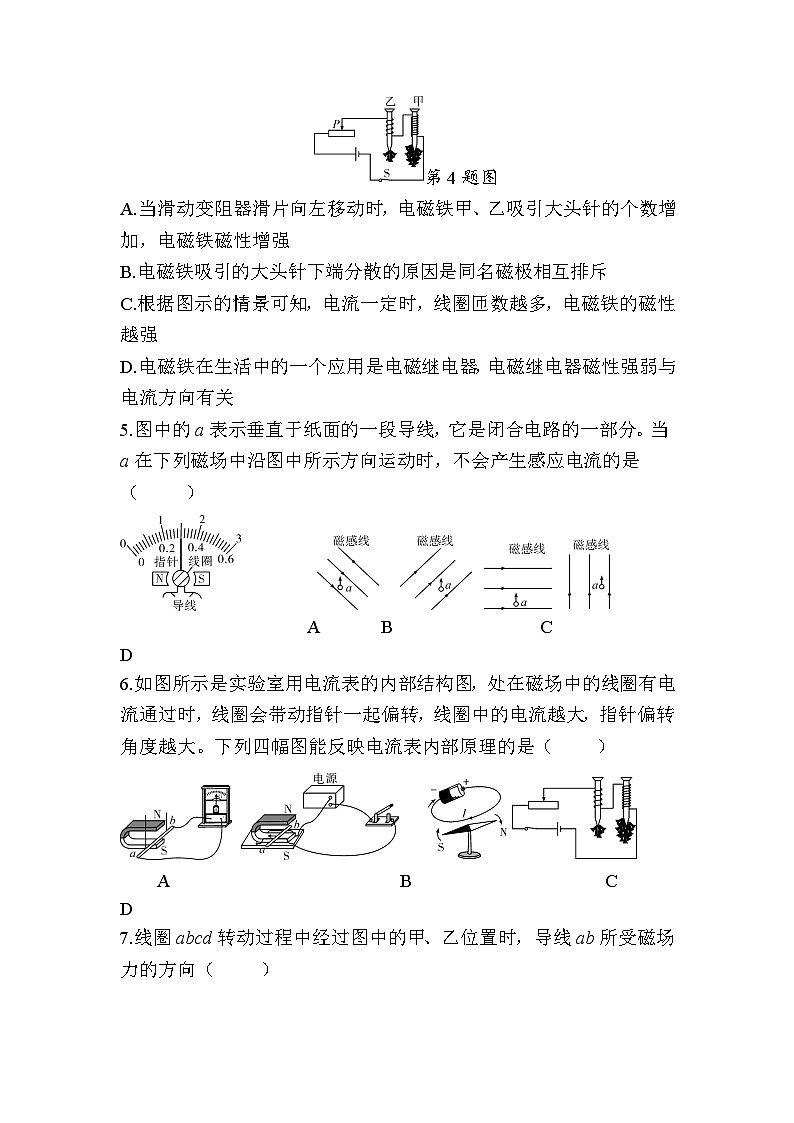

　第4题图
A.当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强
B.电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥
C.根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强
D.电磁铁在生活中的一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关
5.图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分。当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（　 　）

A B C D
6.如图所示是实验室用电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转，线圈中的电流越大，指针偏转角度越大。下列四幅图能反映电流表内部原理的是（　 　）

A B 　　 　C D

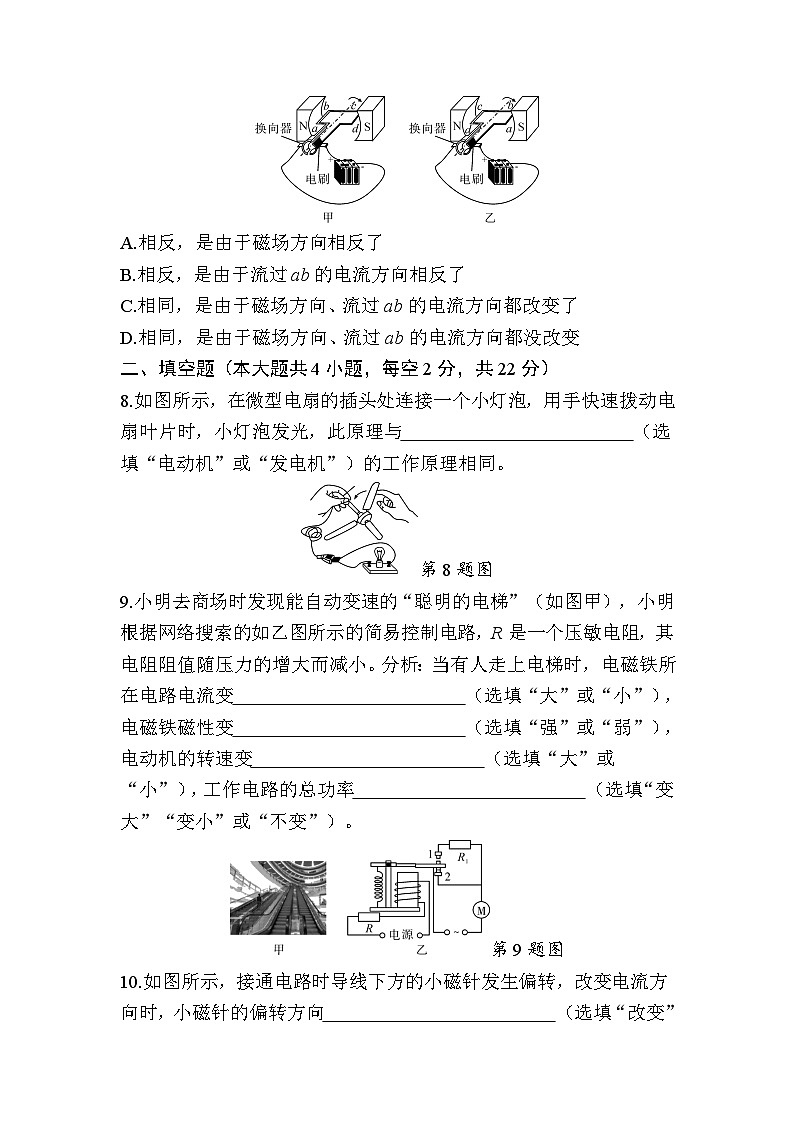

7.线圈abcd转动过程中经过图中的甲、乙位置时，导线ab所受磁场力的方向（　 　）

A.相反，是由于磁场方向相反了
B.相反，是由于流过ab的电流方向相反了
C.相同，是由于磁场方向、流过ab的电流方向都改变了
D.相同，是由于磁场方向、流过ab的电流方向都没改变
二、填空题（本大题共4小题，每空2分，共22分）
8.如图所示，在微型电扇的插头处连接一个小灯泡，用手快速拨动电扇叶片时，小灯泡发光，此原理与 （选填“电动机”或“发电机”）的工作原理相同。
第8题图　
9.小明去商场时发现能自动变速的“聪明的电梯”（如图甲），小明根据网络搜索的如乙图所示的简易控制电路，R是一个压敏电阻，其电阻阻值随压力的增大而减小。分析：当有人走上电梯时，电磁铁所在电路电流变 （选填“大”或“小”），电磁铁磁性变 （选填“强”或“弱”），电动机的转速变 （选填“大”或“小”），工作电路的总功率 （选填“变大”“变小”或“不变”）。
第9题图
10.如图所示，接通电路时导线下方的小磁针发生偏转，改变电流方向时，小磁针的偏转方向 （选填“改变”或“不改变”）。由此说明，通电导体周围存在 ，且其方向与 有关。
第10题图
11.东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”即握柄，是磁体的 （选填“N”或“S”）极。将司南悬挂在电磁铁正上方，闭合开关，司南静止时的指向如图所示，则电源左端是 极。将电磁铁水平放置在不同方向，司南静止后的指向总与电磁铁摆放方向平行，说明司南处的地磁场 （选填“远强于”或“远弱于”）电磁铁的磁场。
　第11题图
三、实验题（本大题共3小题，共25分）
12.（7分）在探究“磁场对通电导体的作用”的实验中，小明设计了如图所示的电路，导体棒ab用绝缘细线悬挂在蹄形磁铁的两极之间。

（1）磁体周围和通电导线周围都存在的一种特殊物质是 （选填“磁场”或“磁感线”）。
（2）闭合开关前，导体棒ab静止，闭合开关后，导体棒ab向右运动，说明磁场对 有力的作用。
（3）断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向 ，说明通电导体在磁场中的受力方向与 有关。
（4）断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向 ，说明通电导体在磁场中的受力方向与 有关。
（5）如果同时改变磁场方向和电流方向， （选填“能”或“不能”）确定受力方向与磁场方向或电流方向是否有关。

13.（8分）让线圈转起来：把一段粗漆包线绕成约3 cm×2 cm的矩形线圈，漆包线在线圈的两端各伸出约3 cm。用小刀刮两端引线的漆皮，一端全部刮掉，另一端 。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁。给线圈通电并用手轻轻推一下，线圈就会不停地转下去，这就是一台小小的电动机。其工作原理是 。若想改变线圈的转动方向，可以采取的措施有 （只写一种），与此原理相同的是 （选填“动圈式话筒”或“动圈式扬声器”）。
14.（10分）在“探究感应电流的产生”的实验中，小颖同学的四次实验情况分别如图所示。

（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认为他的说法对吗？ ，图 可支持你的结论。
（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。
A.根据图甲和图乙的实验现象可以得出结论： ；
B.根据图乙和图丁的实验现象可以得出结论： 。
（3）从能量的角度来分析，感应电流的产生过程是 能转化为电能。
四、作图题（本大题共3小题，每小题3分，共9分）
15.如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
第15题图
16.如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
第16题图
17.电磁铁通电后，小磁针N极转至如图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。
（1）电磁铁甲端应为N极还是S极？
（2）以点表示铁块，在方框内画出铁块受到的摩擦力。
第17题图
五、计算题（本大题共1题，共14分）
18.汽车启动时，蓄电池向启动电动机M供电，设M两端电压为U，通过M的电流为I，测得U－t和I－t图象如图甲。


（1）求t1时M的电功率；
（2）M仅通过导线a、b接入电路，如图乙所示，a的电阻为0.001 Ω，若通过M的电流为200 A，持续0.5 s，求此过程：
①a两端电压；
②a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图丙。A与B接触时M通电，请用笔画线完成电路的连接。












六、综合题（本大题共1小题，共9分）
19.阅读下面的短文，回答问题。
双触点干簧管
　　双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触.而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触。
请问答下列问题：
（1）在图2中，若要使螺线管的左端为N极，则电源左端是 极。

（2）簧片A、B和C所对应的材料可能是 。（填写序号）
①铁、铁、铜　②铜、铝、铁　③铜、铁、铁　④镍、铁、铝
（3）当B的端点与C的端点接触时，簧片B具有 势能。
（4）如图3所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电。


第二十章　电与磁单元测试卷
（总分100分　时间60分钟）
一、选择题（本大题共7小题，每小题3分，共21分）
1.下列物体中，能够被磁铁吸引的是（　C　）
A.铜线 B.铝线 C.铁线 D.塑料绳
2.如图所示，甲、乙为两个条形磁铁的两个磁极，弧线是部分未标方向的磁感线，根据图中小磁针静止时的指向，下列判断正确的是（　A　）
A.甲、乙都是S极 B.甲、乙都是N极
C.甲是N极，乙是S极 D.甲是S极，乙是N极
第2题图　　
3.如图甲所示是“磁浮地球仪”。在地球仪中装入条形磁铁，底座中的电磁铁就可使其“漂浮”在空中，工作原理如图乙所示。下列判断正确的是（　C　）
第3题图
A.电磁铁的上端为N极
B.电源的左端为负极
C.其工作原理是同名磁极相互排斥
D.滑片P向左移动可增加地球仪“漂浮”的高度
4.“探究电磁铁磁性强弱与哪些因素有关”的实验中，实验装置如图所示，下列说法错误的是（　C　）
　第4题图
A.当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强
B.电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥
C.根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强
D.电磁铁在生活中的一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关
5.图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分。当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（　D　）

A B C D
6.如图所示是实验室用电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转，线圈中的电流越大，指针偏转角度越大。下列四幅图能反映电流表内部原理的是（　B　）

A B 　　 　C D
7.线圈abcd转动过程中经过图中的甲、乙位置时，导线ab所受磁场力的方向（　B　）

A.相反，是由于磁场方向相反了
B.相反，是由于流过ab的电流方向相反了
C.相同，是由于磁场方向、流过ab的电流方向都改变了
D.相同，是由于磁场方向、流过ab的电流方向都没改变
二、填空题（本大题共4小题，每空2分，共22分）
8.如图所示，在微型电扇的插头处连接一个小灯泡，用手快速拨动电扇叶片时，小灯泡发光，此原理与　发电机　（选填“电动机”或“发电机”）的工作原理相同。
第8题图　
9.小明去商场时发现能自动变速的“聪明的电梯”（如图甲），小明根据网络搜索的如乙图所示的简易控制电路，R是一个压敏电阻，其电阻阻值随压力的增大而减小。分析：当有人走上电梯时，电磁铁所在电路电流变　大　（选填“大”或“小”），电磁铁磁性变　强　（选填“强”或“弱”），电动机的转速变　大　（选填“大”或“小”），工作电路的总功率　变大　（选填“变大”“变小”或“不变”）。
第9题图
10.如图所示，接通电路时导线下方的小磁针发生偏转，改变电流方向时，小磁针的偏转方向　改变　（选填“改变”或“不改变”）。由此说明，通电导体周围存在　磁场　，且其方向与　电流方向　有关。
第10题图
11.东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。“柢”即握柄，是磁体的　S　（选填“N”或“S”）极。将司南悬挂在电磁铁正上方，闭合开关，司南静止时的指向如图所示，则电源左端是　负　极。将电磁铁水平放置在不同方向，司南静止后的指向总与电磁铁摆放方向平行，说明司南处的地磁场　远弱于　（选填“远强于”或“远弱于”）电磁铁的磁场。
　第11题图
三、实验题（本大题共3小题，共25分）
12.（7分）在探究“磁场对通电导体的作用”的实验中，小明设计了如图所示的电路，导体棒ab用绝缘细线悬挂在蹄形磁铁的两极之间。

（1）磁体周围和通电导线周围都存在的一种特殊物质是　磁场　（选填“磁场”或“磁感线”）。
（2）闭合开关前，导体棒ab静止，闭合开关后，导体棒ab向右运动，说明磁场对　通电导体　有力的作用。
（3）断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向　相反　，说明通电导体在磁场中的受力方向与　磁场方向　有关。
（4）断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向　相反　，说明通电导体在磁场中的受力方向与　电流方向　有关。
（5）如果同时改变磁场方向和电流方向，　不能　（选填“能”或“不能”）确定受力方向与磁场方向或电流方向是否有关。

13.（8分）让线圈转起来：把一段粗漆包线绕成约3 cm×2 cm的矩形线圈，漆包线在线圈的两端各伸出约3 cm。用小刀刮两端引线的漆皮，一端全部刮掉，另一端　只刮半周　。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁。给线圈通电并用手轻轻推一下，线圈就会不停地转下去，这就是一台小小的电动机。其工作原理是　通电线圈在磁场中受到力的作用　。若想改变线圈的转动方向，可以采取的措施有　对调电源两极　（只写一种），与此原理相同的是　动圈式扬声器　（选填“动圈式话筒”或“动圈式扬声器”）。
14.（10分）在“探究感应电流的产生”的实验中，小颖同学的四次实验情况分别如图所示。

（1）有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流。”你认为他的说法对吗？　不对　，图　丙　可支持你的结论。
（2）为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。
A.根据图甲和图乙的实验现象可以得出结论：　磁场方向不变的情况下，感应电流的方向与导体切割磁感线的方向有关　；
B.根据图乙和图丁的实验现象可以得出结论：　在导体运动方向相同的情况下，感应电流的方向和磁场方向有关　。
（3）从能量的角度来分析，感应电流的产生过程是　机械　能转化为电能。
四、作图题（本大题共3小题，每小题3分，共9分）
15.如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。
第15题图
16.如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
第16题图
17.电磁铁通电后，小磁针N极转至如图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。
（1）电磁铁甲端应为N极还是S极？
（2）以点表示铁块，在方框内画出铁块受到的摩擦力。
第17题图
五、计算题（本大题共1题，共14分）
18.汽车启动时，蓄电池向启动电动机M供电，设M两端电压为U，通过M的电流为I，测得U－t和I－t图象如图甲。
（1）求t1时M的电功率；
（2）M仅通过导线a、b接入电路，如图乙所示，a的电阻为0.001 Ω，若通过M的电流为200 A，持续0.5 s，求此过程：
①a两端电压；
②a产生的热量；
（3）一般采用电磁继电器控制M的通断电，利用实验器材模拟汽车启动，简易电路如图丙。A与B接触时M通电，请用笔画线完成电路的连接。

解：（1）由图可知，t1时刻，U＝10 V，I＝200 A，则电动机M的电功率
P＝UI＝10 V×200 A＝2 000 W
（2）①a导线与电动机串联，由串联电路中的电流处处相等可得，通过导线a的电流与电动机的电流相等，即Ia＝200 A，则导线a两端的电压
Ua＝IaRa＝200 A×0.001 Ω＝0.2 V
②导线a产生的热量
Qa＝（Ia）2Rat＝（200 A）2×0.001 Ω×0.5 s＝20 J
（3）电磁继电器相当于开关，A与B接触时M通电，A与B断开时M断电，因此将电动机M与A、B触点串联接到蓄电池的正负极上，如图所示。

六、综合题（本大题共1小题，共9分）
19.阅读下面的短文，回答问题。
双触点干簧管
　　双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触.而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触。
请问答下列问题：
（1）在图2中，若要使螺线管的左端为N极，则电源左端是　正（＋）　极。

（2）簧片A、B和C所对应的材料可能是　③　。（填写序号）
①铁、铁、铜　②铜、铝、铁　③铜、铁、铁　④镍、铁、铝
（3）当B的端点与C的端点接触时，簧片B具有　弹性　势能。
（4）如图3所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电。

图3
