2022-2023学年广东省韶关市浈江区行之实验学校九年级（上）期中物理试卷
一、选择题（每小题3分，共21分）
1．（3分）下列现象属于扩散的是（ ）
A．冰熔化
B．拍打衣服时灰尘纷纷落地
C．打开香水瓶，香味四处飘逸
D．放在空气中的铁块，过一段时间生锈了
2．（3分）下列实例中，改变物体内能的方式与其他的不相同的是（ ）
A．冬天，暖气使房间变暖
B．划火柴，火柴被划燃
C．柏油马路被太阳晒热
D．在饮料中放入一些冰块，饮料变凉
3．（3分）如图所示为A、B两个导体的I﹣U图线，由图线可知（ ）
A．RA＞RB B．RA＜RB C．RA＝RB D．无法确定
4．（3分）有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，B与D相吸引，则下列判断正确的是（ ）
A．A带负电，D带负电，B一定带正电
B．A带负电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，也可能不带电
D．A带正电，D带正电，B一定不带电
5．（3分）下列说法中正确的是（ ）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．电压是电路中形成电流的原因
D．电路中有电流不一定有电压
6．（3分）如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示1和R2两端的电压分别为（ ）
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V
7．（3分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，下列说法错误的是（ ）
A．电流表可以改装成油量表
B．R0在电路中起到保护电路的作用
C．油量增加，R的阻值减小，电流表示数变大
D．油量减少，R的阻值减小，电流表示数变小
二、填空题（每题3分，共21分）
8．（3分）在水银、硅、锗、铁、玻璃中，属于半导体材料的是 、 。在灯丝、输电导线、保险丝、电炉丝中，可以用超导做材料的是 。
9．（3分）当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为 Ω；当加在它两端的电压为8V时，导体中通过的电流为 A；当它两端电压为0时，该导体的电阻为 Ω。
10．（3分）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示 V，电流表的示数为 A，待测电阻Rx的阻值为 Ω。
11．（3分）如图所示是某热机工作的四个冲程，其中把内能转化成机械能的是 图，已知该热机的铭牌上标有3600r/min。则热机每秒完成 个冲程，做功 次。
12．（3分）封闭在注射器筒内的空气很容易被压缩，该实验说明分子间有 ，压缩到一定程度就很难再压缩，这是因为分子间有 。随着生活水平提高，汽车进入了千家万户。给汽车加油时，会闻到汽油味，属于 现象。
13．（3分）家庭照明电路的电压是 ，一节干电池的电压一般是 ，对人体安全的电压是 。
14．（3分）如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则电源电压为 V，灯L1两端的电压为 V，灯L2两端电压为 V。
三、作图题（15（1）（2）题各2分，（3）题3分共7分）
15．（2分）请你在方框内画出实物图的电路图。
16．（2分）根据左边的电路图连接右边的实物电路。
17．（3分）根据左边的电路图连接右边的实物电路。
四、实验探究（共20分）
18．（6分）如图为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最 （填“左”或“右”）端。
（2）滑片向B端滑动时，小灯泡 （填“变亮”“变暗”或“不变”），电流表示数 （填“变大”“变小”或“不变”）。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不变，电流表示数 （填“变化”或“不变”），这可能是因为连了接线柱 和接线柱 。
19．（7分）为了探究电流与电压的关系，小华设计了如图所示的实验电路图。
（1）实验选用的器材如图所示，其中电源为2节干电池，定值电阻为10Ω，则实验时电压表应选用的量程为 V，电流表应选用的量程为 A。
（2）请用笔画线代替导线，将图中实物图连接完整。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。
（3）在连接电路时开关应 ，闭合开关前，滑动变阻器的滑片应调到 处。
（4）下表是小华探究电流与电压关系记录的几组数据，通过对表中数据的分析，可得到的初步结论是： 。
实验
次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
2.8
电流/A
0.10
0.15
0.20
0.25
0.28
（5）若定值电阻R两端的电压为1.8V时，通过定值电阻R的电流是 。
20．（7分）在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：
（1）在连接电路时，开关应该 。图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的读数为 V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论 （填“科学”或“不科学”），接下来应该进行的操作是 。
A.更换不同规格的灯泡，再次实验
B.将L1、L2的位置交换，再次探究
C.保持电源、灯泡不变，多测量几次电路中三处的电压
进行以上操作的目的是 、 。
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 U2（填“＞”“＝”或“＜”）。
五、计算题（13分）
21．（6分）某家庭需要将50kg、20℃的水加热到60℃作为生活用热水，他们利用煤气灶烧水，需燃烧0.8kg煤气。（已知煤气的热值q＝4.2×107J/kg，水的比热容为c水＝4.2×103J/（kg•℃））。
求：（1）50kg、20℃的水加热到60℃需要吸收多少热量？
（2）完全燃烧0.8kg煤气放出多少热量？
（3）煤气灶烧水的效率是多少？
22．（7分）如图所示，已知电源电压为3V，L2两端电压为2V，L2的电阻为5Ω。求：
（1）通过L2的电流；
（2）L1两端的电压；
（3）L1的阻值。
六、综合能力题（共18分）
23．（6分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（1）实验中应量取 相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时 来判断吸热能力的强弱。此实验中用到的实验方法有 法和 法。
（2）通过实验，记录数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲 Q乙（填“＞”“＝”或“＜”）。
（3）分析实验数据可知， 物质的吸热能力强。
24．（7分）在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）。
实验次数
1
2
3
电压U/V
1.5
2.1
2.8
电流1/A
0.10
0.14
电阻R/Ω
15.0
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片 ，电压表的示数将 。（填“发生变化”或“保持不变”）
（2）检查电路，发现有一处连接错误，请指出连接错误的导线是 （填“a”“b”“c”“d”）。
（3）纠正错误后，闭合开关，测得几组数据如上表。第3次实验时电流表示数如图乙所示 ，第2次实验算出的电阻值是 Ω，第3次实验算出的电阻值是 Ω，则待测电阻的阻值为 Ω。
25．（5分）从2011年5月11日起，执行酒驾重罚新规定。参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶。京口中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其阻值Rx与周围气体中酒精浓度的关系如下表所示。交警使用的某型号酒精测试仪的工作原理如图1所示，电源电压恒为6V，R0为定值电阻，在测试时当酒精气体的浓度为0.01mg/L时，电压表的示数为1V
酒精气体的浓度/（mg/L）
0
0.01
0.03
0.05
0.07
0.09
0.11
0.13
酒精气体传感器电阻Rx/Ω
36
20
15
11
8
6
4.5
4
（1）定值电阻R0的阻值是 Ω。
（2）在检测时电压表读数大于等于 时被检测者属于酒后驾车。
（3）该酒精检测仪表盘的零刻度应在电压表的 示数位置，并在图2表盘上标出。
（4）若电压表的量程是0～3V，此酒精测试仪能检测出酒精气体的浓度最多为 。
2022-2023学年广东省韶关市浈江区行之实验学校九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每小题3分，共21分）
1．（3分）下列现象属于扩散的是（ ）
A．冰熔化
B．拍打衣服时灰尘纷纷落地
C．打开香水瓶，香味四处飘逸
D．放在空气中的铁块，过一段时间生锈了
【答案】C
【分析】（1）扩散是发生在两种物质之间的现象。扩散是彼此进入对方的现象，有时说成一者进入另一者中；
（2）分子的运动我们用肉眼是看不见的；
（3）扩散表明一切物质的分子都是不停的做无规则的运动。
【解答】解：
A、冰熔化，不属于扩散现象；
B、拍打衣服时灰尘纷纷落地，属于机械运动；
C、打开香水瓶，是香气分子在运动，符合题意；
D、放在空气中的铁块过一段时间生锈了是因为发生了氧化反应，不符合题意。
故选：C。
2．（3分）下列实例中，改变物体内能的方式与其他的不相同的是（ ）
A．冬天，暖气使房间变暖
B．划火柴，火柴被划燃
C．柏油马路被太阳晒热
D．在饮料中放入一些冰块，饮料变凉
【答案】B
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递；热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、暖气使房间变暖；
B、划火柴点火；
C、柏油马路被太阳晒热；
D、在饮料中放入一些冰块，是通过热传递改变内能，
综合分析B与其余三个不同。
故选：B。
3．（3分）如图所示为A、B两个导体的I﹣U图线，由图线可知（ ）
A．RA＞RB B．RA＜RB C．RA＝RB D．无法确定
【答案】B
【分析】根据电压一定时，通过电阻的电流与电压成反比；电阻一定时，电阻两端的电压和电阻成正比，结合图象即可判断两电阻的阻值关系。
【解答】解：根据欧姆定律可知：
在导体两端的电压相同时，通过导体的电流越大；（或者在通过导体的电流相同时，导体的电阻就越大）
由图可知：
在电压相同时，通过B导体的电流比A小。（或者在电流相同时，所以B的电阻比较大）
故选：B。
4．（3分）有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，B与D相吸引，则下列判断正确的是（ ）
A．A带负电，D带负电，B一定带正电
B．A带负电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，也可能不带电
D．A带正电，D带正电，B一定不带电
【答案】C
【分析】A、B、C、D四个轻质小球，从C带电入手，结合A与C相吸引，A与D相排斥，B与D相吸引，利用电荷间作用规律来分析解决。
【解答】解：∵丝绸摩擦过的玻璃棒带正电荷，C与丝绸摩擦过的玻璃棒排斥，
∴C也带正电；
∵A与C相互吸引，
∴说明A与C的电荷不同A带负电，或不带电。
∵A与D相排斥，
∴说明A一定带电并且带负电，与D的电荷相同。
∵B与D相吸引，
∴B与D带异种电荷或不带电；
由于D带负电，所以B带正电或不带电。
故选：C。
5．（3分）下列说法中正确的是（ ）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．电压是电路中形成电流的原因
D．电路中有电流不一定有电压
【答案】C
【分析】（1）电压是使电路形成电流的原因；
（2）要想有持续的电流，电路必须闭合。
【解答】解：A、电路两端有电压，要想有电流。故A错误；
B、闭合电路中要想有电流，故B错误；
C、电压可以使闭合电路中的电荷发生定向移动，故C正确；
D、电路中有电流必须满足两个条件：①有电压；二者缺一不可；
故选：C。
6．（3分）如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示1和R2两端的电压分别为（ ）
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V
【答案】C
【分析】本题明确电压表的读数方法，串联电路的电压关系：U＝U1+U2。
【解答】解：电压表V1测量的是电源电压，选的是0～15V的量程，根据指针位置；
电压表V2测量的是R2电压，选的是0～3V的量程，根据指针位置；
根据串联电路的电压关系U1＝U﹣U2＝4V﹣1.2V＝3.8V。
故选：C。
7．（3分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，下列说法错误的是（ ）
A．电流表可以改装成油量表
B．R0在电路中起到保护电路的作用
C．油量增加，R的阻值减小，电流表示数变大
D．油量减少，R的阻值减小，电流表示数变小
【答案】D
【分析】当油量发生为变化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律可得出电路中各电流的变化。
电流表使用时要注意防止短路。
【解答】解：由图可知，定值电阻R0和滑动变阻器R串联，电流表测电路中的电流；
（1）当油量增加时，油面升高，在杠杆作用下，变阻器R连入电路的阻值减小，由I＝，电路中的电流增大，故电流表可改装成油量表、C正确。
当油面增加到一定程度时，滑片下移到最下端，此时若没有R0，则会造成电源短路，故R4在电路中起到保护电路的作用，B正确；
（2）当油量减少时，油面下降，在杠杆作用下，滑动变阻器R连入电路的阻值增大。
故选：D。
二、填空题（每题3分，共21分）
8．（3分）在水银、硅、锗、铁、玻璃中，属于半导体材料的是 硅 、 锗 。在灯丝、输电导线、保险丝、电炉丝中，可以用超导做材料的是 输电导线 。
【答案】硅、锗；输电导线。
【分析】根据半导电性的特点分析；根据超导材料的特点判断。
【解答】解：在水银、锗、硅、铁、玻璃中、锗；
在输电导线、能作为超导材料；
故答案为：硅、锗；输电导线。
9．（3分）当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为 16 Ω；当加在它两端的电压为8V时，导体中通过的电流为 0.5 A；当它两端电压为0时，该导体的电阻为 16 Ω。
【答案】16；0.5；16。
【分析】当加在某导体两端电压为4V时，通过它的电流为0.25A，根据欧姆定律可知这导体的电阻；
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，当加在它两端的电压增大1倍时，该导体的电阻不变，根据欧姆定律可知导体中通过的电流。
【解答】解：当加在某导体两端电压为4V时，通过它的电流为0.25A，
根据欧姆定律可知这导体的电阻R＝＝＝16Ω；
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，该导体的电阻不变，
根据欧姆定律可知当加在它两端的电压为8V时，导体中通过的电流为：I′＝＝。
故答案为：16；0.5。
10．（3分）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示 2 V，电流表的示数为 0.5 A，待测电阻Rx的阻值为 4 Ω。
【答案】见试题解答内容
【分析】根据图乙与图丙所示确定电压表与电流表的量程与分度值，读出电压表与电流表示数，然后由欧姆定律求出电阻阻值。
【解答】解：由图乙可知，电压表量程是0～3V，电压表示数是7V；
由图丙可知，电流表量程是0～0.4A，电流表示数是0.5A；
由I＝可得x＝＝＝2Ω。
故答案为：2；0.2；4。
11．（3分）如图所示是某热机工作的四个冲程，其中把内能转化成机械能的是 C 图，已知该热机的铭牌上标有3600r/min。则热机每秒完成 120 个冲程，做功 30 次。
【答案】C；120；30。
【分析】（1）根据热机进气门、排气门的打开和关闭情况，活塞的运动方向判断热机的冲程；热机的压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能；
（2）热机的一个工作循环完全4个冲程，飞轮和曲轴转2圈，对外做功1次。
【解答】解：由图A可知，进气门打开，活塞向下运动；
由图B可知，进气门和排气门都关闭，热机处于压缩冲程；
由图C可知，进气门和排气门都关闭，活塞向下运动，热机在此冲程中将燃气的内能转化为热机的机械能；
由图D可知，进气门关闭，活塞向上运动，热机处于排气冲程；
该热机的铭牌上标有3600r/min＝60r/s，即热机的飞轮每秒转60圈，
由于热机的一个工作循环完全4个冲程，飞轮和曲轴转2圈，所以该热机每秒完成120个冲程。
故答案为：C；120。
12．（3分）封闭在注射器筒内的空气很容易被压缩，该实验说明分子间有 间隙 ，压缩到一定程度就很难再压缩，这是因为分子间有 斥力 。随着生活水平提高，汽车进入了千家万户。给汽车加油时，会闻到汽油味，属于 扩散 现象。
【答案】间隙；斥力；扩散
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子间有间隙，存在着相互作用的引力和斥力。
【解答】解：封闭在注射器筒内的空气很容易被压缩，这实验说明分子间有间隙，这是因为分子间有斥力；
给汽车加油时，会闻到汽油味，这是扩散现象。
故答案为：间隙；斥力。
13．（3分）家庭照明电路的电压是 220V ，一节干电池的电压一般是 1.5V ，对人体安全的电压是 不高于36V 。
【答案】见试题解答内容
【分析】根据对生活中常见电压值的了解以及查看身边存在的电源直接写出答案。
【解答】解：家庭照明电路的电压是220V；一节干电池两端的电压是1.5V。
故答案为：220V，2.5V。
14．（3分）如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则电源电压为 4.5 V，灯L1两端的电压为 1.5 V，灯L2两端电压为 3 V。
【答案】4.5；1.5；3。
【分析】由图知，S1闭合、S2断开时，电压表测L2两端电压；S1断开，S2闭合时，电压表测电源电压。由电压表的示数和串联电路的电压特点分析解答即可。
【解答】解：由电路图可知，当S1闭合、S2断开时，两灯串联2两端电压，此时电压表的示数为3V2两端的电压为4V；
当S1断开，S2闭合时，两灯仍串联，即电源电压为4.5V，
串联电路中电源电压等于各部分电路两端电压之和，所以L1两端的电压：
U3＝U﹣U2＝4.3V﹣3V＝1.5V。
故答案为：4.5；6.5；3。
三、作图题（15（1）（2）题各2分，（3）题3分共7分）
15．（2分）请你在方框内画出实物图的电路图。
【答案】
【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联，S1在L1支路上，S4在L2支路上，电路图如图所示：
。
16．（2分）根据左边的电路图连接右边的实物电路。
【答案】
【分析】首先判定电路图的连接方式，然后根据电路图连接实物图。
【解答】解：根据电路图可知，该电路为串联电路，如下所示：
。
17．（3分）根据左边的电路图连接右边的实物电路。
【答案】
【分析】首先判定电路图的连接方式，然后根据电路图连接实物图；根据电路图连接实物图时，可以根据电流流向法进行连接。
【解答】解：由电路图可知，两个灯泡并联，S2在干路中，S1与灯泡L2串联在一条支路中；
从电源正极出发，把灯泡L1、开关S1、开关S2串联接入电路，回到电源负极2并联在灯泡L1、开关S6的两端，实物电路图如图所示：
四、实验探究（共20分）
18．（6分）如图为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最 左 （填“左”或“右”）端。
（2）滑片向B端滑动时，小灯泡 变亮 （填“变亮”“变暗”或“不变”），电流表示数 变大 （填“变大”“变小”或“不变”）。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不变，电流表示数 不变 （填“变化”或“不变”），这可能是因为连了接线柱 A 和接线柱 B 。
【答案】（1）左；（2）变亮；变大；（3）不变；A；B。
【分析】（1）为了保护电路，闭合开关前，滑片应该处于最大阻值处；
（2）据接入电路的有效电阻的大小，结合电流大小分析即可判断；
（3）据滑动变阻器的接法分析判断即可解决。
【解答】解：（1）为了保护电路，在闭合开关前，即滑片P移动到最左边；
（2）据图可知，滑片右边的电阻丝接入电路，接入电路的有效电阻变小，灯泡变亮；
（3）灯泡很暗，说明此时电路中的电阻很大，说明滑片不起作用；
故答案为：（1）左；（2）变亮；（3）不变；A；B。
19．（7分）为了探究电流与电压的关系，小华设计了如图所示的实验电路图。
（1）实验选用的器材如图所示，其中电源为2节干电池，定值电阻为10Ω，则实验时电压表应选用的量程为 0～3 V，电流表应选用的量程为 0～0.6 A。
（2）请用笔画线代替导线，将图中实物图连接完整。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。
（3）在连接电路时开关应 断开 ，闭合开关前，滑动变阻器的滑片应调到 最大阻值 处。
（4）下表是小华探究电流与电压关系记录的几组数据，通过对表中数据的分析，可得到的初步结论是： 当电阻一定时，通过导体的电流与导体两端的电压成正比 。
实验
次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
2.8
电流/A
0.10
0.15
0.20
0.25
0.28
（5）若定值电阻R两端的电压为1.8V时，通过定值电阻R的电流是 0.18A 。
【答案】（1）0～3；0～0.6；（2）见解答图；（3）断开；最大阻值；（4）当电阻一定时，通过导体的电流与导体两端的电压成正比；（5）0.18A。
【分析】（1）由电源电压确定电压表的量程；已知电源电压和定值电阻阻值，根据欧姆定律求出电路中最大电流确定电流表量程；
（2）滑动变阻器的滑片向左移动时，电流表的示数变大，说明滑动变阻器阻值变小，据此确定滑动变阻器选用的下端接线柱；
（3）为了保护电路，在连接电路时开关应断开，闭合开关前，滑动变阻器的滑片应调到最大阻值处；
（4）根据表中数据分析得出结论；
（5）根据欧姆定律求出通过定值电阻R的电流。
【解答】解：（1）电源电压是3V，故电压表使用0～4V的量程；
电路中最大电流为：
I'＝＝＝0.6A＜0.6A；
（2）滑动变阻器的滑片向左移动时，电流表的示数变大，故滑动变阻器选用左下接线柱与定值电阻串联
；
（3）为了保护电路，在连接电路时开关应断开，滑动变阻器的滑片应调到最大阻值处；
（4）由表中数据可知，电压与电流的比值为R＝＝＝10Ω，故可得到的初步结论是：当电阻一定时；
（5）若定值电阻R两端的电压为4.8V时，则通过定值电阻R的电流为：
I＝＝＝0.18A。
故答案为：（1）0～2；0～0.7；（3）断开；（4）当电阻一定时；（5）0.18A。
20．（7分）在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：
（1）在连接电路时，开关应该 断开 。图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的读数为 2.8 V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论 不科学 （填“科学”或“不科学”），接下来应该进行的操作是 A 。
A.更换不同规格的灯泡，再次实验
B.将L1、L2的位置交换，再次探究
C.保持电源、灯泡不变，多测量几次电路中三处的电压
进行以上操作的目的是 避免实验中出现偶然性 、 多次测量得出普遍性规律 。
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ＝ U2（填“＞”“＝”或“＜”）。
【答案】（1）断开；见解析；（2）2.8；（3）不科学；A；避免实验中出现偶然性；多次测量得出普遍性规律；（4）＝。
【分析】（1）电学实验中，在连接或拆接电路时开关都应断开；测量L2两端的电压，应该让电压表并联在L2两端。
（2）根据干电池的节数可知电源电压，结合并联电路的电压特点判断电压表选择的量程并读出示数大小；
（3）为了得到普遍性的规律，避免实验中出现偶然性，应选择不同规格的灯泡进行实验；
（4）家庭电路中用电器是并联的，根据并联电路的电压特点两灯泡两端的电压关系。
【解答】解：（1）在拆接电路时，为了保护电路；
测量L2两端电压时，应该让电压表并联在L2两端，如图所示：
（2）观察电路图可知，电源由两节干电池串联组成；电路中两灯泡并联接入电路，电压表选择7～3V量程，故电压表的示数为2.4V；
（3）实验只做了一次就得出了实验结论，其不足之处：实验一次就得出结论具有偶然性，不科学，得出普遍性规律。进行以上操作的目的避免实验中出现偶然性。
（4）家庭电路中的用电器并联接入电路，根据并联电路中，两灯对应的电压U1和U2相等；客厅的灯L7比卧室的灯L2亮，是因为客厅的灯实际功率比卧室的灯大。
故答案为：（1）断开；见解析；（3）不科学；A；多次测量得出普遍性规律。
五、计算题（13分）
21．（6分）某家庭需要将50kg、20℃的水加热到60℃作为生活用热水，他们利用煤气灶烧水，需燃烧0.8kg煤气。（已知煤气的热值q＝4.2×107J/kg，水的比热容为c水＝4.2×103J/（kg•℃））。
求：（1）50kg、20℃的水加热到60℃需要吸收多少热量？
（2）完全燃烧0.8kg煤气放出多少热量？
（3）煤气灶烧水的效率是多少？
【答案】见试题解答内容
【分析】（1）知道水的质量、水的比热容和水的初温和末温，利用吸热公式求水吸收的热量；
（2）知道煤气的质量和煤气的热值，利用Q放＝mq计算煤气完全燃烧放出的热量；
（3）水吸收的热量是有用的能量，煤气完全燃烧放出的热量为总能量，利用效率公式求煤气灶烧水的效率。
【解答】解：（1）水吸收的热量：
Q吸＝c水m水（t﹣t0）
＝4.3×103J/（kg•℃）×50kg×（60℃﹣20℃）
＝8.2×106J；
（2）0.7kg煤气完全燃烧放出的热量：
Q放＝mq＝0.8kg×7.2×107J/kg＝4.36×107J；
（3）燃气灶烧水的效率：
η＝×100%＝。
答：（1）50kg、20℃的水加热到60℃需要吸收8.7×106J热量；
（2）完全燃烧0.8kg煤气放出3.36×107J热量；
（3）煤气灶烧水的效率是25%。
22．（7分）如图所示，已知电源电压为3V，L2两端电压为2V，L2的电阻为5Ω。求：
（1）通过L2的电流；
（2）L1两端的电压；
（3）L1的阻值。
【答案】（1）通过L2的电流为0.4A；
（2）L1两端的电压为1V；
（3）L1的阻值为2.5Ω。
【分析】（1）已知L2两端电压和电阻值，直接根据欧姆定律即可求出通过L2的电流；
（2）根据串联电路电压规律即可求出L1两端的电压；
（3）根据串联电路电流规律以及欧姆定律的应用即可求出L1的阻值。
【解答】解：由图可知：L1、L2的串联，
（1）通过L3的电流：I2＝＝＝2.4A；
（2）因为串联电路两端电压等于各部分电路两端的电压之和，
所以L1两端的电压：U8＝U﹣U2＝3V﹣5V＝1V；
（3）因为串联电路中处处电流相等，因此，I1＝I8＝0.4A，
由I＝可得，R3＝＝＝7.5Ω。
答：（1）通过L2的电流为3.4A；
（2）L1两端的电压为5V；
（3）L1的阻值为2.8Ω。
六、综合能力题（共18分）
23．（6分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（1）实验中应量取 相同 相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时 升高的温度 来判断吸热能力的强弱。此实验中用到的实验方法有 转换 法和 控制变量 法。
（2）通过实验，记录数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲 ＜ Q乙（填“＞”“＝”或“＜”）。
（3）分析实验数据可知， 甲 物质的吸热能力强。
【答案】（1）相同；升高的温度；转换；控制变量；（2）＜；（3）甲。
【分析】比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答题；用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体升高相同的温度，吸收的热量越多，液体吸热能力越强。
【解答】解：（1）探究物质吸热能力实验，实验中应量取质量相同的甲，分别倒入相同的烧杯中；当它们吸收相同热量时，这种方法叫转换法；
（2）由表中实验数据可知，从开始加热到42℃，乙需要的加热时间长。
（3）由表中实验数据可知，质量相同的甲，甲升高温度小于乙升高温度。
故答案为：（1）相同；升高的温度；控制变量；（3）甲。
24．（7分）在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）。
实验次数
1
2
3
电压U/V
1.5
2.1
2.8
电流1/A
0.10
0.14
电阻R/Ω
15.0
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片 发生变化 ，电压表的示数将 保持不变 。（填“发生变化”或“保持不变”）
（2）检查电路，发现有一处连接错误，请指出连接错误的导线是 d （填“a”“b”“c”“d”）。
（3）纠正错误后，闭合开关，测得几组数据如上表。第3次实验时电流表示数如图乙所示 0.18A ，第2次实验算出的电阻值是 15.0 Ω，第3次实验算出的电阻值是 15.6 Ω，则待测电阻的阻值为 15.2 Ω。
【答案】（1）发生变化；保持不变； （2）d；（3）0.18A；15.0；15.6；15.2。
【分析】（1）分析电路的连接，根据欧姆定律解答；
（2）在分析电路的基础上，指出错误；
（3）认清电流表小量程的分度值读数；根据欧姆定律求出对应的电阻大小；为减小误差，取平均值为测量结果。
【解答】解：
（1）由图甲可知，变阻器滑片以右电阻丝串联连入电路。调节滑动变阻器滑片，总电阻发生变化，电流表的示数将发生变化；
（2）由上面的分析，实物电路中电压表测电源电压，则连接错误的导线是“d”；
（3）第3次实验时电流表示数如图乙所示，电流表小量程的分度值为0.02A；
第6次实验算出的电阻值是：
R2＝＝＝15.0Ω，
由欧姆定律可得第3次测得的电阻值：
R3＝＝≈15.3Ω；
同理，第2次实验的电阻为15.0Ω，取平均值为测量结果：
R测＝＝15.2Ω。
故答案为：（1）发生变化；保持不变；（3）0.18A；15.4。
25．（5分）从2011年5月11日起，执行酒驾重罚新规定。参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶。京口中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其阻值Rx与周围气体中酒精浓度的关系如下表所示。交警使用的某型号酒精测试仪的工作原理如图1所示，电源电压恒为6V，R0为定值电阻，在测试时当酒精气体的浓度为0.01mg/L时，电压表的示数为1V
酒精气体的浓度/（mg/L）
0
0.01
0.03
0.05
0.07
0.09
0.11
0.13
酒精气体传感器电阻Rx/Ω
36
20
15
11
8
6
4.5
4
（1）定值电阻R0的阻值是 4 Ω。
（2）在检测时电压表读数大于等于 2.4V 时被检测者属于酒后驾车。
（3）该酒精检测仪表盘的零刻度应在电压表的 0.6V 示数位置，并在图2表盘上标出。
（4）若电压表的量程是0～3V，此酒精测试仪能检测出酒精气体的浓度最多为 0.13mg/L 。
【答案】（1）4；
（2）2.4V；
（3）0.6V，见解答；
（4）0.13mg/L。
【分析】（1）由表格数据可知，当酒精气体的浓度为0.01mg/L时酒精气体传感器的电阻，根据串联电路的电压特点求出酒精气体传感器电阻两端的电压，利用欧姆定律和串联电路的电流特点求出电路中的电流，最后根据欧姆定律求出定值电阻R0的阻值；
（2）由表格数据可知，当酒精气体的浓度为0.09mg/L时酒精气体传感器的电阻，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数即为酒驾时的最小示数；
（3）由表格数据可知，当酒精气体的浓度为0mg/L时酒精气体传感器的电阻，根据阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数即为零刻度的位置；
（4）根据欧姆定律求出电压表的示数为3V时电路中的电流，再根据串联电路的电压特点求出酒精气体传感器电阻两端的电压，利用欧姆定律求出酒精气体传感器电阻的阻值，由表格读出此酒精测试仪能检测出酒精气体的最大浓度。
【解答】解：（1）由表格数据可知，当酒精气体的浓度为0.01mg/L时酒精气体传感器的电阻Rx＝20Ω，
因为串联电路中总电压等于各分电压之和，
所以酒精气体传感器电阻两端的电压：
Ux＝U﹣U0＝6V﹣1V＝5V，
因为串联电路中各处的电流相等，
所以根据欧姆定律可得，电路中的电流：
I＝Ix＝＝＝0.25A，
定值电阻R0的阻值：
R8＝＝＝4Ω；
（2）由表格数据可知，当酒精气体的浓度为0.09mg/L时酒精气体传感器的电阻Rx′＝3Ω，
因为串联电路中总电阻等于各分电阻之和，
所以此时电路中的电流：
I′＝＝＝0.2A，
电压表的示数：
U0′＝I′R0＝3.6A×4Ω＝5.4V，
即电压表的示数大于等于2.6V时属于酒后驾车；
（3）由表格数据可知，当酒精气体的浓度为0mg/L时酒精气体传感器的电阻Rx″＝36Ω，
电路中的电流：
I″＝＝＝0.15A，
电压表的示数：
U8″＝I″R0＝0.15A×6Ω＝0.6V，
即该酒精检测仪表盘的零刻度应在电压表8.6V的示数位置，如下图所示：
（4）当电压表的示数为3V时，此酒精测试仪能检测出酒精气体的浓度最大，
电路中的电流：
Imax＝＝＝0.75A，
此时酒精气体传感器两端的电压：
Uxmin＝U﹣U0max＝3V﹣3V＝3V，
酒精气体传感器的电阻：
Rxmin＝＝＝4Ω，
由表格可知，此酒精测试仪能检测出酒精气体的浓度最多为7.13mg/L。
答：（1）4；
（2）2.4V；
（3）0.6V，见解答；
（4）7.13mg/L。

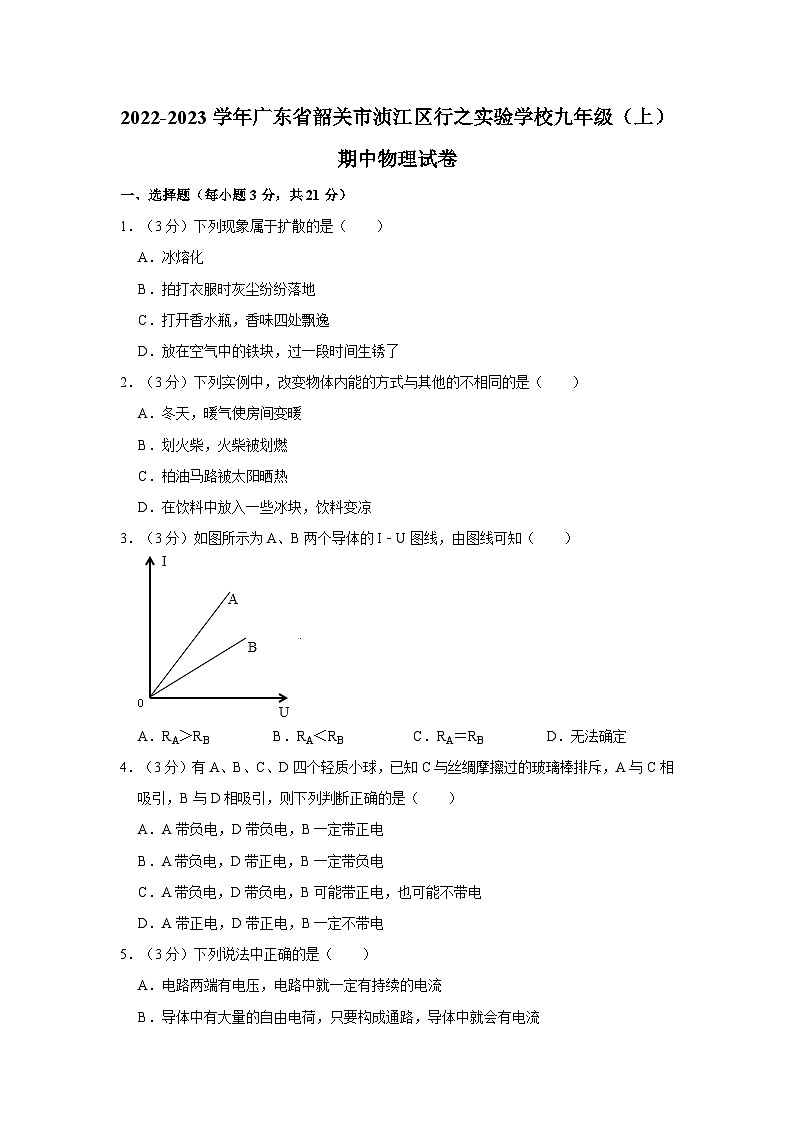

2022-2023学年广东省韶关市浈江区行之实验学校九年级（上）期中物理试卷
一、选择题（每小题3分，共21分）
1．（3分）下列现象属于扩散的是（ ）
A．冰熔化
B．拍打衣服时灰尘纷纷落地
C．打开香水瓶，香味四处飘逸
D．放在空气中的铁块，过一段时间生锈了
2．（3分）下列实例中，改变物体内能的方式与其他的不相同的是（ ）
A．冬天，暖气使房间变暖
B．划火柴，火柴被划燃
C．柏油马路被太阳晒热
D．在饮料中放入一些冰块，饮料变凉
3．（3分）如图所示为A、B两个导体的I﹣U图线，由图线可知（ ）
A．RA＞RB B．RA＜RB C．RA＝RB D．无法确定
4．（3分）有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，B与D相吸引，则下列判断正确的是（ ）
A．A带负电，D带负电，B一定带正电
B．A带负电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，也可能不带电
D．A带正电，D带正电，B一定不带电
5．（3分）下列说法中正确的是（ ）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．电压是电路中形成电流的原因
D．电路中有电流不一定有电压

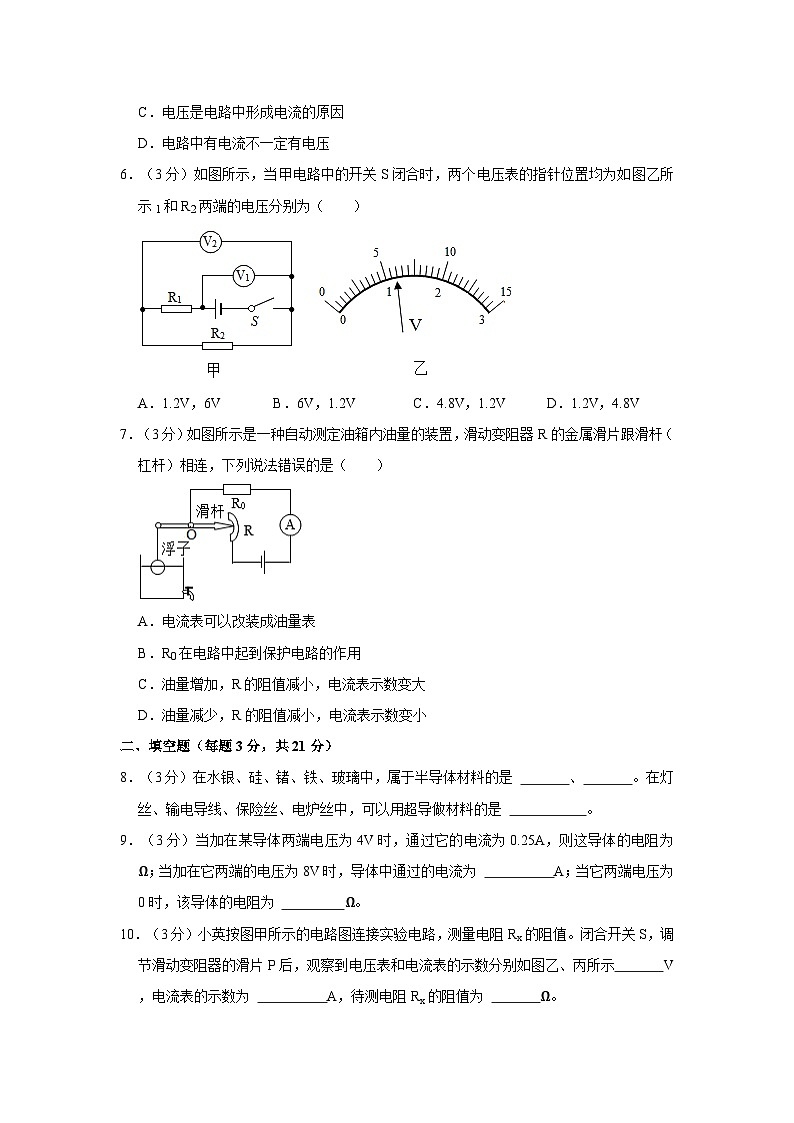

6．（3分）如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示1和R2两端的电压分别为（ ）
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V
7．（3分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，下列说法错误的是（ ）
A．电流表可以改装成油量表
B．R0在电路中起到保护电路的作用
C．油量增加，R的阻值减小，电流表示数变大
D．油量减少，R的阻值减小，电流表示数变小
二、填空题（每题3分，共21分）
8．（3分）在水银、硅、锗、铁、玻璃中，属于半导体材料的是 、 。在灯丝、输电导线、保险丝、电炉丝中，可以用超导做材料的是 。
9．（3分）当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为 Ω；当加在它两端的电压为8V时，导体中通过的电流为 A；当它两端电压为0时，该导体的电阻为 Ω。
10．（3分）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示 V，电流表的示数为 A，待测电阻Rx的阻值为 Ω。
11．（3分）如图所示是某热机工作的四个冲程，其中把内能转化成机械能的是 图，已知该热机的铭牌上标有3600r/min。则热机每秒完成 个冲程，做功 次。
12．（3分）封闭在注射器筒内的空气很容易被压缩，该实验说明分子间有 ，压缩到一定程度就很难再压缩，这是因为分子间有 。随着生活水平提高，汽车进入了千家万户。给汽车加油时，会闻到汽油味，属于 现象。
13．（3分）家庭照明电路的电压是 ，一节干电池的电压一般是 ，对人体安全的电压是 。
14．（3分）如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则电源电压为 V，灯L1两端的电压为 V，灯L2两端电压为 V。
三、作图题（15（1）（2）题各2分，（3）题3分共7分）
15．（2分）请你在方框内画出实物图的电路图。
16．（2分）根据左边的电路图连接右边的实物电路。
17．（3分）根据左边的电路图连接右边的实物电路。
四、实验探究（共20分）
18．（6分）如图为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最 （填“左”或“右”）端。
（2）滑片向B端滑动时，小灯泡 （填“变亮”“变暗”或“不变”），电流表示数 （填“变大”“变小”或“不变”）。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不变，电流表示数 （填“变化”或“不变”），这可能是因为连了接线柱 和接线柱 。
19．（7分）为了探究电流与电压的关系，小华设计了如图所示的实验电路图。
（1）实验选用的器材如图所示，其中电源为2节干电池，定值电阻为10Ω，则实验时电压表应选用的量程为 V，电流表应选用的量程为 A。
（2）请用笔画线代替导线，将图中实物图连接完整。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。
（3）在连接电路时开关应 ，闭合开关前，滑动变阻器的滑片应调到 处。
（4）下表是小华探究电流与电压关系记录的几组数据，通过对表中数据的分析，可得到的初步结论是： 。
实验
次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
2.8
电流/A
0.10
0.15
0.20
0.25
0.28
（5）若定值电阻R两端的电压为1.8V时，通过定值电阻R的电流是 。
20．（7分）在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：
（1）在连接电路时，开关应该 。图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的读数为 V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论 （填“科学”或“不科学”），接下来应该进行的操作是 。
A.更换不同规格的灯泡，再次实验
B.将L1、L2的位置交换，再次探究
C.保持电源、灯泡不变，多测量几次电路中三处的电压
进行以上操作的目的是 、 。
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 U2（填“＞”“＝”或“＜”）。
五、计算题（13分）
21．（6分）某家庭需要将50kg、20℃的水加热到60℃作为生活用热水，他们利用煤气灶烧水，需燃烧0.8kg煤气。（已知煤气的热值q＝4.2×107J/kg，水的比热容为c水＝4.2×103J/（kg•℃））。
求：（1）50kg、20℃的水加热到60℃需要吸收多少热量？
（2）完全燃烧0.8kg煤气放出多少热量？
（3）煤气灶烧水的效率是多少？
22．（7分）如图所示，已知电源电压为3V，L2两端电压为2V，L2的电阻为5Ω。求：
（1）通过L2的电流；
（2）L1两端的电压；
（3）L1的阻值。
六、综合能力题（共18分）
23．（6分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（1）实验中应量取 相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时 来判断吸热能力的强弱。此实验中用到的实验方法有 法和 法。
（2）通过实验，记录数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲 Q乙（填“＞”“＝”或“＜”）。
（3）分析实验数据可知， 物质的吸热能力强。
24．（7分）在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）。
实验次数
1
2
3
电压U/V
1.5
2.1
2.8
电流1/A
0.10
0.14
电阻R/Ω
15.0
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片 ，电压表的示数将 。（填“发生变化”或“保持不变”）
（2）检查电路，发现有一处连接错误，请指出连接错误的导线是 （填“a”“b”“c”“d”）。
（3）纠正错误后，闭合开关，测得几组数据如上表。第3次实验时电流表示数如图乙所示 ，第2次实验算出的电阻值是 Ω，第3次实验算出的电阻值是 Ω，则待测电阻的阻值为 Ω。
25．（5分）从2011年5月11日起，执行酒驾重罚新规定。参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶。京口中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其阻值Rx与周围气体中酒精浓度的关系如下表所示。交警使用的某型号酒精测试仪的工作原理如图1所示，电源电压恒为6V，R0为定值电阻，在测试时当酒精气体的浓度为0.01mg/L时，电压表的示数为1V
酒精气体的浓度/（mg/L）
0
0.01
0.03
0.05
0.07
0.09
0.11
0.13
酒精气体传感器电阻Rx/Ω
36
20
15
11
8
6
4.5
4
（1）定值电阻R0的阻值是 Ω。
（2）在检测时电压表读数大于等于 时被检测者属于酒后驾车。
（3）该酒精检测仪表盘的零刻度应在电压表的 示数位置，并在图2表盘上标出。
（4）若电压表的量程是0～3V，此酒精测试仪能检测出酒精气体的浓度最多为 。
2022-2023学年广东省韶关市浈江区行之实验学校九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（每小题3分，共21分）
1．（3分）下列现象属于扩散的是（ ）
A．冰熔化
B．拍打衣服时灰尘纷纷落地
C．打开香水瓶，香味四处飘逸
D．放在空气中的铁块，过一段时间生锈了
【答案】C
【分析】（1）扩散是发生在两种物质之间的现象。扩散是彼此进入对方的现象，有时说成一者进入另一者中；
（2）分子的运动我们用肉眼是看不见的；
（3）扩散表明一切物质的分子都是不停的做无规则的运动。
【解答】解：
A、冰熔化，不属于扩散现象；
B、拍打衣服时灰尘纷纷落地，属于机械运动；
C、打开香水瓶，是香气分子在运动，符合题意；
D、放在空气中的铁块过一段时间生锈了是因为发生了氧化反应，不符合题意。
故选：C。
2．（3分）下列实例中，改变物体内能的方式与其他的不相同的是（ ）
A．冬天，暖气使房间变暖
B．划火柴，火柴被划燃
C．柏油马路被太阳晒热
D．在饮料中放入一些冰块，饮料变凉
【答案】B
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递；热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、暖气使房间变暖；
B、划火柴点火；
C、柏油马路被太阳晒热；
D、在饮料中放入一些冰块，是通过热传递改变内能，
综合分析B与其余三个不同。
故选：B。
3．（3分）如图所示为A、B两个导体的I﹣U图线，由图线可知（ ）
A．RA＞RB B．RA＜RB C．RA＝RB D．无法确定
【答案】B
【分析】根据电压一定时，通过电阻的电流与电压成反比；电阻一定时，电阻两端的电压和电阻成正比，结合图象即可判断两电阻的阻值关系。
【解答】解：根据欧姆定律可知：
在导体两端的电压相同时，通过导体的电流越大；（或者在通过导体的电流相同时，导体的电阻就越大）
由图可知：
在电压相同时，通过B导体的电流比A小。（或者在电流相同时，所以B的电阻比较大）
故选：B。
4．（3分）有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，B与D相吸引，则下列判断正确的是（ ）
A．A带负电，D带负电，B一定带正电
B．A带负电，D带正电，B一定带负电
C．A带负电，D带负电，B可能带正电，也可能不带电
D．A带正电，D带正电，B一定不带电
【答案】C
【分析】A、B、C、D四个轻质小球，从C带电入手，结合A与C相吸引，A与D相排斥，B与D相吸引，利用电荷间作用规律来分析解决。
【解答】解：∵丝绸摩擦过的玻璃棒带正电荷，C与丝绸摩擦过的玻璃棒排斥，
∴C也带正电；
∵A与C相互吸引，
∴说明A与C的电荷不同A带负电，或不带电。
∵A与D相排斥，
∴说明A一定带电并且带负电，与D的电荷相同。
∵B与D相吸引，
∴B与D带异种电荷或不带电；
由于D带负电，所以B带正电或不带电。
故选：C。
5．（3分）下列说法中正确的是（ ）
A．电路两端有电压，电路中就一定有持续的电流
B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C．电压是电路中形成电流的原因
D．电路中有电流不一定有电压
【答案】C
【分析】（1）电压是使电路形成电流的原因；
（2）要想有持续的电流，电路必须闭合。
【解答】解：A、电路两端有电压，要想有电流。故A错误；
B、闭合电路中要想有电流，故B错误；
C、电压可以使闭合电路中的电荷发生定向移动，故C正确；
D、电路中有电流必须满足两个条件：①有电压；二者缺一不可；
故选：C。
6．（3分）如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示1和R2两端的电压分别为（ ）
A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V
【答案】C
【分析】本题明确电压表的读数方法，串联电路的电压关系：U＝U1+U2。
【解答】解：电压表V1测量的是电源电压，选的是0～15V的量程，根据指针位置；
电压表V2测量的是R2电压，选的是0～3V的量程，根据指针位置；
根据串联电路的电压关系U1＝U﹣U2＝4V﹣1.2V＝3.8V。
故选：C。
7．（3分）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，下列说法错误的是（ ）
A．电流表可以改装成油量表
B．R0在电路中起到保护电路的作用
C．油量增加，R的阻值减小，电流表示数变大
D．油量减少，R的阻值减小，电流表示数变小
【答案】D
【分析】当油量发生为变化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律可得出电路中各电流的变化。
电流表使用时要注意防止短路。
【解答】解：由图可知，定值电阻R0和滑动变阻器R串联，电流表测电路中的电流；
（1）当油量增加时，油面升高，在杠杆作用下，变阻器R连入电路的阻值减小，由I＝，电路中的电流增大，故电流表可改装成油量表、C正确。
当油面增加到一定程度时，滑片下移到最下端，此时若没有R0，则会造成电源短路，故R4在电路中起到保护电路的作用，B正确；
（2）当油量减少时，油面下降，在杠杆作用下，滑动变阻器R连入电路的阻值增大。
故选：D。
二、填空题（每题3分，共21分）
8．（3分）在水银、硅、锗、铁、玻璃中，属于半导体材料的是 硅 、 锗 。在灯丝、输电导线、保险丝、电炉丝中，可以用超导做材料的是 输电导线 。
【答案】硅、锗；输电导线。
【分析】根据半导电性的特点分析；根据超导材料的特点判断。
【解答】解：在水银、锗、硅、铁、玻璃中、锗；
在输电导线、能作为超导材料；
故答案为：硅、锗；输电导线。
9．（3分）当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为 16 Ω；当加在它两端的电压为8V时，导体中通过的电流为 0.5 A；当它两端电压为0时，该导体的电阻为 16 Ω。
【答案】16；0.5；16。
【分析】当加在某导体两端电压为4V时，通过它的电流为0.25A，根据欧姆定律可知这导体的电阻；
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，当加在它两端的电压增大1倍时，该导体的电阻不变，根据欧姆定律可知导体中通过的电流。
【解答】解：当加在某导体两端电压为4V时，通过它的电流为0.25A，
根据欧姆定律可知这导体的电阻R＝＝＝16Ω；
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，该导体的电阻不变，
根据欧姆定律可知当加在它两端的电压为8V时，导体中通过的电流为：I′＝＝。
故答案为：16；0.5。
10．（3分）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示 2 V，电流表的示数为 0.5 A，待测电阻Rx的阻值为 4 Ω。
【答案】见试题解答内容
【分析】根据图乙与图丙所示确定电压表与电流表的量程与分度值，读出电压表与电流表示数，然后由欧姆定律求出电阻阻值。
【解答】解：由图乙可知，电压表量程是0～3V，电压表示数是7V；
由图丙可知，电流表量程是0～0.4A，电流表示数是0.5A；
由I＝可得x＝＝＝2Ω。
故答案为：2；0.2；4。
11．（3分）如图所示是某热机工作的四个冲程，其中把内能转化成机械能的是 C 图，已知该热机的铭牌上标有3600r/min。则热机每秒完成 120 个冲程，做功 30 次。
【答案】C；120；30。
【分析】（1）根据热机进气门、排气门的打开和关闭情况，活塞的运动方向判断热机的冲程；热机的压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能；
（2）热机的一个工作循环完全4个冲程，飞轮和曲轴转2圈，对外做功1次。
【解答】解：由图A可知，进气门打开，活塞向下运动；
由图B可知，进气门和排气门都关闭，热机处于压缩冲程；
由图C可知，进气门和排气门都关闭，活塞向下运动，热机在此冲程中将燃气的内能转化为热机的机械能；
由图D可知，进气门关闭，活塞向上运动，热机处于排气冲程；
该热机的铭牌上标有3600r/min＝60r/s，即热机的飞轮每秒转60圈，
由于热机的一个工作循环完全4个冲程，飞轮和曲轴转2圈，所以该热机每秒完成120个冲程。
故答案为：C；120。
12．（3分）封闭在注射器筒内的空气很容易被压缩，该实验说明分子间有 间隙 ，压缩到一定程度就很难再压缩，这是因为分子间有 斥力 。随着生活水平提高，汽车进入了千家万户。给汽车加油时，会闻到汽油味，属于 扩散 现象。
【答案】间隙；斥力；扩散
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子间有间隙，存在着相互作用的引力和斥力。
【解答】解：封闭在注射器筒内的空气很容易被压缩，这实验说明分子间有间隙，这是因为分子间有斥力；
给汽车加油时，会闻到汽油味，这是扩散现象。
故答案为：间隙；斥力。
13．（3分）家庭照明电路的电压是 220V ，一节干电池的电压一般是 1.5V ，对人体安全的电压是 不高于36V 。
【答案】见试题解答内容
【分析】根据对生活中常见电压值的了解以及查看身边存在的电源直接写出答案。
【解答】解：家庭照明电路的电压是220V；一节干电池两端的电压是1.5V。
故答案为：220V，2.5V。
14．（3分）如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则电源电压为 4.5 V，灯L1两端的电压为 1.5 V，灯L2两端电压为 3 V。
【答案】4.5；1.5；3。
【分析】由图知，S1闭合、S2断开时，电压表测L2两端电压；S1断开，S2闭合时，电压表测电源电压。由电压表的示数和串联电路的电压特点分析解答即可。
【解答】解：由电路图可知，当S1闭合、S2断开时，两灯串联2两端电压，此时电压表的示数为3V2两端的电压为4V；
当S1断开，S2闭合时，两灯仍串联，即电源电压为4.5V，
串联电路中电源电压等于各部分电路两端电压之和，所以L1两端的电压：
U3＝U﹣U2＝4.3V﹣3V＝1.5V。
故答案为：4.5；6.5；3。
三、作图题（15（1）（2）题各2分，（3）题3分共7分）
15．（2分）请你在方框内画出实物图的电路图。
【答案】
【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联，S1在L1支路上，S4在L2支路上，电路图如图所示：
。
16．（2分）根据左边的电路图连接右边的实物电路。
【答案】
【分析】首先判定电路图的连接方式，然后根据电路图连接实物图。
【解答】解：根据电路图可知，该电路为串联电路，如下所示：
。
17．（3分）根据左边的电路图连接右边的实物电路。
【答案】
【分析】首先判定电路图的连接方式，然后根据电路图连接实物图；根据电路图连接实物图时，可以根据电流流向法进行连接。
【解答】解：由电路图可知，两个灯泡并联，S2在干路中，S1与灯泡L2串联在一条支路中；
从电源正极出发，把灯泡L1、开关S1、开关S2串联接入电路，回到电源负极2并联在灯泡L1、开关S6的两端，实物电路图如图所示：
四、实验探究（共20分）
18．（6分）如图为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最 左 （填“左”或“右”）端。
（2）滑片向B端滑动时，小灯泡 变亮 （填“变亮”“变暗”或“不变”），电流表示数 变大 （填“变大”“变小”或“不变”）。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不变，电流表示数 不变 （填“变化”或“不变”），这可能是因为连了接线柱 A 和接线柱 B 。
【答案】（1）左；（2）变亮；变大；（3）不变；A；B。
【分析】（1）为了保护电路，闭合开关前，滑片应该处于最大阻值处；
（2）据接入电路的有效电阻的大小，结合电流大小分析即可判断；
（3）据滑动变阻器的接法分析判断即可解决。
【解答】解：（1）为了保护电路，在闭合开关前，即滑片P移动到最左边；
（2）据图可知，滑片右边的电阻丝接入电路，接入电路的有效电阻变小，灯泡变亮；
（3）灯泡很暗，说明此时电路中的电阻很大，说明滑片不起作用；
故答案为：（1）左；（2）变亮；（3）不变；A；B。
19．（7分）为了探究电流与电压的关系，小华设计了如图所示的实验电路图。
（1）实验选用的器材如图所示，其中电源为2节干电池，定值电阻为10Ω，则实验时电压表应选用的量程为 0～3 V，电流表应选用的量程为 0～0.6 A。
（2）请用笔画线代替导线，将图中实物图连接完整。要求：滑动变阻器的滑片向左移动时，电流表的示数变大。
（3）在连接电路时开关应 断开 ，闭合开关前，滑动变阻器的滑片应调到 最大阻值 处。
（4）下表是小华探究电流与电压关系记录的几组数据，通过对表中数据的分析，可得到的初步结论是： 当电阻一定时，通过导体的电流与导体两端的电压成正比 。
实验
次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
2.8
电流/A
0.10
0.15
0.20
0.25
0.28
（5）若定值电阻R两端的电压为1.8V时，通过定值电阻R的电流是 0.18A 。
【答案】（1）0～3；0～0.6；（2）见解答图；（3）断开；最大阻值；（4）当电阻一定时，通过导体的电流与导体两端的电压成正比；（5）0.18A。
【分析】（1）由电源电压确定电压表的量程；已知电源电压和定值电阻阻值，根据欧姆定律求出电路中最大电流确定电流表量程；
（2）滑动变阻器的滑片向左移动时，电流表的示数变大，说明滑动变阻器阻值变小，据此确定滑动变阻器选用的下端接线柱；
（3）为了保护电路，在连接电路时开关应断开，闭合开关前，滑动变阻器的滑片应调到最大阻值处；
（4）根据表中数据分析得出结论；
（5）根据欧姆定律求出通过定值电阻R的电流。
【解答】解：（1）电源电压是3V，故电压表使用0～4V的量程；
电路中最大电流为：
I'＝＝＝0.6A＜0.6A；
（2）滑动变阻器的滑片向左移动时，电流表的示数变大，故滑动变阻器选用左下接线柱与定值电阻串联
；
（3）为了保护电路，在连接电路时开关应断开，滑动变阻器的滑片应调到最大阻值处；
（4）由表中数据可知，电压与电流的比值为R＝＝＝10Ω，故可得到的初步结论是：当电阻一定时；
（5）若定值电阻R两端的电压为4.8V时，则通过定值电阻R的电流为：
I＝＝＝0.18A。
故答案为：（1）0～2；0～0.7；（3）断开；（4）当电阻一定时；（5）0.18A。
20．（7分）在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：
（1）在连接电路时，开关应该 断开 。图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的读数为 2.8 V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论 不科学 （填“科学”或“不科学”），接下来应该进行的操作是 A 。
A.更换不同规格的灯泡，再次实验
B.将L1、L2的位置交换，再次探究
C.保持电源、灯泡不变，多测量几次电路中三处的电压
进行以上操作的目的是 避免实验中出现偶然性 、 多次测量得出普遍性规律 。
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ＝ U2（填“＞”“＝”或“＜”）。
【答案】（1）断开；见解析；（2）2.8；（3）不科学；A；避免实验中出现偶然性；多次测量得出普遍性规律；（4）＝。
【分析】（1）电学实验中，在连接或拆接电路时开关都应断开；测量L2两端的电压，应该让电压表并联在L2两端。
（2）根据干电池的节数可知电源电压，结合并联电路的电压特点判断电压表选择的量程并读出示数大小；
（3）为了得到普遍性的规律，避免实验中出现偶然性，应选择不同规格的灯泡进行实验；
（4）家庭电路中用电器是并联的，根据并联电路的电压特点两灯泡两端的电压关系。
【解答】解：（1）在拆接电路时，为了保护电路；
测量L2两端电压时，应该让电压表并联在L2两端，如图所示：
（2）观察电路图可知，电源由两节干电池串联组成；电路中两灯泡并联接入电路，电压表选择7～3V量程，故电压表的示数为2.4V；
（3）实验只做了一次就得出了实验结论，其不足之处：实验一次就得出结论具有偶然性，不科学，得出普遍性规律。进行以上操作的目的避免实验中出现偶然性。
（4）家庭电路中的用电器并联接入电路，根据并联电路中，两灯对应的电压U1和U2相等；客厅的灯L7比卧室的灯L2亮，是因为客厅的灯实际功率比卧室的灯大。
故答案为：（1）断开；见解析；（3）不科学；A；多次测量得出普遍性规律。
五、计算题（13分）
21．（6分）某家庭需要将50kg、20℃的水加热到60℃作为生活用热水，他们利用煤气灶烧水，需燃烧0.8kg煤气。（已知煤气的热值q＝4.2×107J/kg，水的比热容为c水＝4.2×103J/（kg•℃））。
求：（1）50kg、20℃的水加热到60℃需要吸收多少热量？
（2）完全燃烧0.8kg煤气放出多少热量？
（3）煤气灶烧水的效率是多少？
【答案】见试题解答内容
【分析】（1）知道水的质量、水的比热容和水的初温和末温，利用吸热公式求水吸收的热量；
（2）知道煤气的质量和煤气的热值，利用Q放＝mq计算煤气完全燃烧放出的热量；
（3）水吸收的热量是有用的能量，煤气完全燃烧放出的热量为总能量，利用效率公式求煤气灶烧水的效率。
【解答】解：（1）水吸收的热量：
Q吸＝c水m水（t﹣t0）
＝4.3×103J/（kg•℃）×50kg×（60℃﹣20℃）
＝8.2×106J；
（2）0.7kg煤气完全燃烧放出的热量：
Q放＝mq＝0.8kg×7.2×107J/kg＝4.36×107J；
（3）燃气灶烧水的效率：
η＝×100%＝。
答：（1）50kg、20℃的水加热到60℃需要吸收8.7×106J热量；
（2）完全燃烧0.8kg煤气放出3.36×107J热量；
（3）煤气灶烧水的效率是25%。
22．（7分）如图所示，已知电源电压为3V，L2两端电压为2V，L2的电阻为5Ω。求：
（1）通过L2的电流；
（2）L1两端的电压；
（3）L1的阻值。
【答案】（1）通过L2的电流为0.4A；
（2）L1两端的电压为1V；
（3）L1的阻值为2.5Ω。
【分析】（1）已知L2两端电压和电阻值，直接根据欧姆定律即可求出通过L2的电流；
（2）根据串联电路电压规律即可求出L1两端的电压；
（3）根据串联电路电流规律以及欧姆定律的应用即可求出L1的阻值。
【解答】解：由图可知：L1、L2的串联，
（1）通过L3的电流：I2＝＝＝2.4A；
（2）因为串联电路两端电压等于各部分电路两端的电压之和，
所以L1两端的电压：U8＝U﹣U2＝3V﹣5V＝1V；
（3）因为串联电路中处处电流相等，因此，I1＝I8＝0.4A，
由I＝可得，R3＝＝＝7.5Ω。
答：（1）通过L2的电流为3.4A；
（2）L1两端的电压为5V；
（3）L1的阻值为2.8Ω。
六、综合能力题（共18分）
23．（6分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（1）实验中应量取 相同 相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时 升高的温度 来判断吸热能力的强弱。此实验中用到的实验方法有 转换 法和 控制变量 法。
（2）通过实验，记录数据如表格所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲 ＜ Q乙（填“＞”“＝”或“＜”）。
（3）分析实验数据可知， 甲 物质的吸热能力强。
【答案】（1）相同；升高的温度；转换；控制变量；（2）＜；（3）甲。
【分析】比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答题；用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体升高相同的温度，吸收的热量越多，液体吸热能力越强。
【解答】解：（1）探究物质吸热能力实验，实验中应量取质量相同的甲，分别倒入相同的烧杯中；当它们吸收相同热量时，这种方法叫转换法；
（2）由表中实验数据可知，从开始加热到42℃，乙需要的加热时间长。
（3）由表中实验数据可知，质量相同的甲，甲升高温度小于乙升高温度。
故答案为：（1）相同；升高的温度；控制变量；（3）甲。
24．（7分）在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）。
实验次数
1
2
3
电压U/V
1.5
2.1
2.8
电流1/A
0.10
0.14
电阻R/Ω
15.0
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片 发生变化 ，电压表的示数将 保持不变 。（填“发生变化”或“保持不变”）
（2）检查电路，发现有一处连接错误，请指出连接错误的导线是 d （填“a”“b”“c”“d”）。
（3）纠正错误后，闭合开关，测得几组数据如上表。第3次实验时电流表示数如图乙所示 0.18A ，第2次实验算出的电阻值是 15.0 Ω，第3次实验算出的电阻值是 15.6 Ω，则待测电阻的阻值为 15.2 Ω。
【答案】（1）发生变化；保持不变； （2）d；（3）0.18A；15.0；15.6；15.2。
【分析】（1）分析电路的连接，根据欧姆定律解答；
（2）在分析电路的基础上，指出错误；
（3）认清电流表小量程的分度值读数；根据欧姆定律求出对应的电阻大小；为减小误差，取平均值为测量结果。
【解答】解：
（1）由图甲可知，变阻器滑片以右电阻丝串联连入电路。调节滑动变阻器滑片，总电阻发生变化，电流表的示数将发生变化；
（2）由上面的分析，实物电路中电压表测电源电压，则连接错误的导线是“d”；
（3）第3次实验时电流表示数如图乙所示，电流表小量程的分度值为0.02A；
第6次实验算出的电阻值是：
R2＝＝＝15.0Ω，
由欧姆定律可得第3次测得的电阻值：
R3＝＝≈15.3Ω；
同理，第2次实验的电阻为15.0Ω，取平均值为测量结果：
R测＝＝15.2Ω。
故答案为：（1）发生变化；保持不变；（3）0.18A；15.4。
25．（5分）从2011年5月11日起，执行酒驾重罚新规定。参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L就属于酒后驾驶。京口中学综合实践活动小组的同学就“呼气中酒精浓度是否超标”展开探究活动，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其阻值Rx与周围气体中酒精浓度的关系如下表所示。交警使用的某型号酒精测试仪的工作原理如图1所示，电源电压恒为6V，R0为定值电阻，在测试时当酒精气体的浓度为0.01mg/L时，电压表的示数为1V
酒精气体的浓度/（mg/L）
0
0.01
0.03
0.05
0.07
0.09
0.11
0.13
酒精气体传感器电阻Rx/Ω
36
20
15
11
8
6
4.5
4
（1）定值电阻R0的阻值是 4 Ω。
（2）在检测时电压表读数大于等于 2.4V 时被检测者属于酒后驾车。
（3）该酒精检测仪表盘的零刻度应在电压表的 0.6V 示数位置，并在图2表盘上标出。
（4）若电压表的量程是0～3V，此酒精测试仪能检测出酒精气体的浓度最多为 0.13mg/L 。
【答案】（1）4；
（2）2.4V；
（3）0.6V，见解答；
（4）0.13mg/L。
【分析】（1）由表格数据可知，当酒精气体的浓度为0.01mg/L时酒精气体传感器的电阻，根据串联电路的电压特点求出酒精气体传感器电阻两端的电压，利用欧姆定律和串联电路的电流特点求出电路中的电流，最后根据欧姆定律求出定值电阻R0的阻值；
（2）由表格数据可知，当酒精气体的浓度为0.09mg/L时酒精气体传感器的电阻，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数即为酒驾时的最小示数；
（3）由表格数据可知，当酒精气体的浓度为0mg/L时酒精气体传感器的电阻，根据阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压表的示数即为零刻度的位置；
（4）根据欧姆定律求出电压表的示数为3V时电路中的电流，再根据串联电路的电压特点求出酒精气体传感器电阻两端的电压，利用欧姆定律求出酒精气体传感器电阻的阻值，由表格读出此酒精测试仪能检测出酒精气体的最大浓度。
【解答】解：（1）由表格数据可知，当酒精气体的浓度为0.01mg/L时酒精气体传感器的电阻Rx＝20Ω，
因为串联电路中总电压等于各分电压之和，
所以酒精气体传感器电阻两端的电压：
Ux＝U﹣U0＝6V﹣1V＝5V，
因为串联电路中各处的电流相等，
所以根据欧姆定律可得，电路中的电流：
I＝Ix＝＝＝0.25A，
定值电阻R0的阻值：
R8＝＝＝4Ω；
（2）由表格数据可知，当酒精气体的浓度为0.09mg/L时酒精气体传感器的电阻Rx′＝3Ω，
因为串联电路中总电阻等于各分电阻之和，
所以此时电路中的电流：
I′＝＝＝0.2A，
电压表的示数：
U0′＝I′R0＝3.6A×4Ω＝5.4V，
即电压表的示数大于等于2.6V时属于酒后驾车；
（3）由表格数据可知，当酒精气体的浓度为0mg/L时酒精气体传感器的电阻Rx″＝36Ω，
电路中的电流：
I″＝＝＝0.15A，
电压表的示数：
U8″＝I″R0＝0.15A×6Ω＝0.6V，
即该酒精检测仪表盘的零刻度应在电压表8.6V的示数位置，如下图所示：
（4）当电压表的示数为3V时，此酒精测试仪能检测出酒精气体的浓度最大，
电路中的电流：
Imax＝＝＝0.75A，
此时酒精气体传感器两端的电压：
Uxmin＝U﹣U0max＝3V﹣3V＝3V，
酒精气体传感器的电阻：
Rxmin＝＝＝4Ω，
由表格可知，此酒精测试仪能检测出酒精气体的浓度最多为7.13mg/L。
答：（1）4；
（2）2.4V；
（3）0.6V，见解答；
（4）7.13mg/L。
相关试卷
广东省韶关市浈江区韶关市第十三中学2023-2024学年上学期九年级11月物理试卷： 这是一份广东省韶关市浈江区韶关市第十三中学2023-2024学年上学期九年级11月物理试卷，共6页。
广东省韶关市浈江区行之实验学校2023-2024学年上学期八年级9月物理： 这是一份广东省韶关市浈江区行之实验学校2023-2024学年上学期八年级9月物理，文件包含湖南师大附中数学附中3次pdf、湖南师大附中数学答案附中3次pdf等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。
广东省韶关市浈江区风采实验学校2022-2023学年九年级上学期期中物理试卷： 这是一份广东省韶关市浈江区风采实验学校2022-2023学年九年级上学期期中物理试卷，共29页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。
