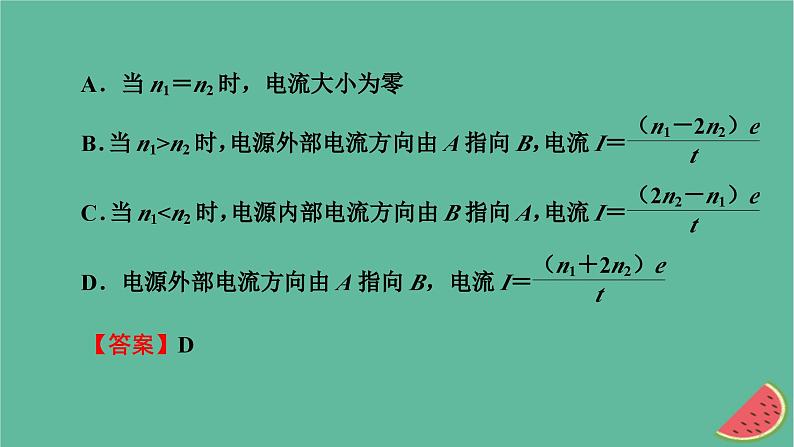

第十一章　电路及其应用本章易错题归纳丢分题1　如图所示的电解液接入电路后，在t时间内有n1个一价正离子通过溶液内截面S，有n2个二价负离子通过溶液内截面S，设e为元电荷，则以下关于通过该截面的电流的说法中，正确的是 (　　)类型电解液导电时，忽视正、负离子反向移动对电流的贡献而导致错误【答案】D类型对电动势的概念理解不透而导致错误【答案】D【解析】电压和电动势虽然单位相同，但它们表征的物理意义不同，电压是表征电场力做功将电能转化为其他形式的能的本领大小的物理量，而电动势是表征电源将其他形式的能转化为电能本领大小的物理量，故电压与电动势不是同一个物理量，所以A错误，D正确；只有电源开路时，电动势才等于电源两极间的电压，B错误；电动势公式中W是非静电力做的功不是电场力做的功，C错误．丢分题3　以下给出几种电学元件的电流与电压的关系图像，下列说法中正确的是 (　　) 　　　　 A．这四个图像都是伏安特性曲线B．这四种电学元件都是线性元件C．①②是线性元件，③④是非线性元件D．在①③图像中，直线的斜率都表示元件的电阻类型对图像的意义理解不清导致错误　　　　　　　　【答案】C【解析】伏安特性曲线是以I为纵轴，U为横轴的图像，A错误；线性元件并不只是说I-U图像是直线，而必须是过原点的直线，所以只有①②是线性元件，③④不是线性元件，B错误，C正确；在U-I图像中，过原点的直线的斜率才表示导体的电阻，D错误．丢分题4　用两个相同的小量程电流表，分别改装成两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用串联或并联的方式接入电路，如图所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是 (　　)类型对电流表改装原理不清楚导致错误A．图甲中的A1、A2的示数相同B．图甲中的A1、A2的指针偏角相同C．图乙中的A1、A2的示数和偏角都不同D．图乙中的A1、A2的指针偏角相同【答案】B【解析】电表的示数是由通过电表A1、A2的电流决定的，而电表指针的偏角是由通过内部小量程电流表的电流决定的．两个电表并联时，两个相同的小量程电流表是并联关系，所以通电时两小量程的电流表中通过的电流相同，A1、A2的指针偏角相同，B正确；A1、A2的内阻不同，并联时，A1、A2中通过的电流不同，A1、A2的示数不相同，A错误；A1、A2两表串联时，通过电表的电流相同，示数相同，但是，由于电表内阻不同，通过小量程电表的电流不同，A1、A2的偏角不同，C、D错误．丢分题5　(1)如图是多用电表的刻度盘，当选用量程为50 mA的电流挡测量电流时，表针处于图示位置，则所测电流为________mA．类型对多用电表原理理解不清楚导致错误(2)若选用倍率为“×100”的电阻挡测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为______Ω.(3)如果要用此多用电表测量一个约2.0×104 Ω的电阻，为了使测量比较精确，应选的欧姆挡是________(填“×10”“×100”或“×1 k”)．换挡结束后，实验操作上首先要进行的步骤是______________．【答案】(1)30.7(30.7～30.9都正确)　(2)1 500　(3)×1 k　欧姆调零【解析】(1)选用量程为50 mA的电流挡测电流时，所测电流为30.7 mA(30.7～30.9 mA都正确)．(2)选用“×100”电阻挡测电阻时，所测电阻阻值为15×100 Ω＝1 500 Ω.(3)如果要测2.0×104 Ω的电阻，应选×1 k挡，换挡后首先要进行欧姆调零．
