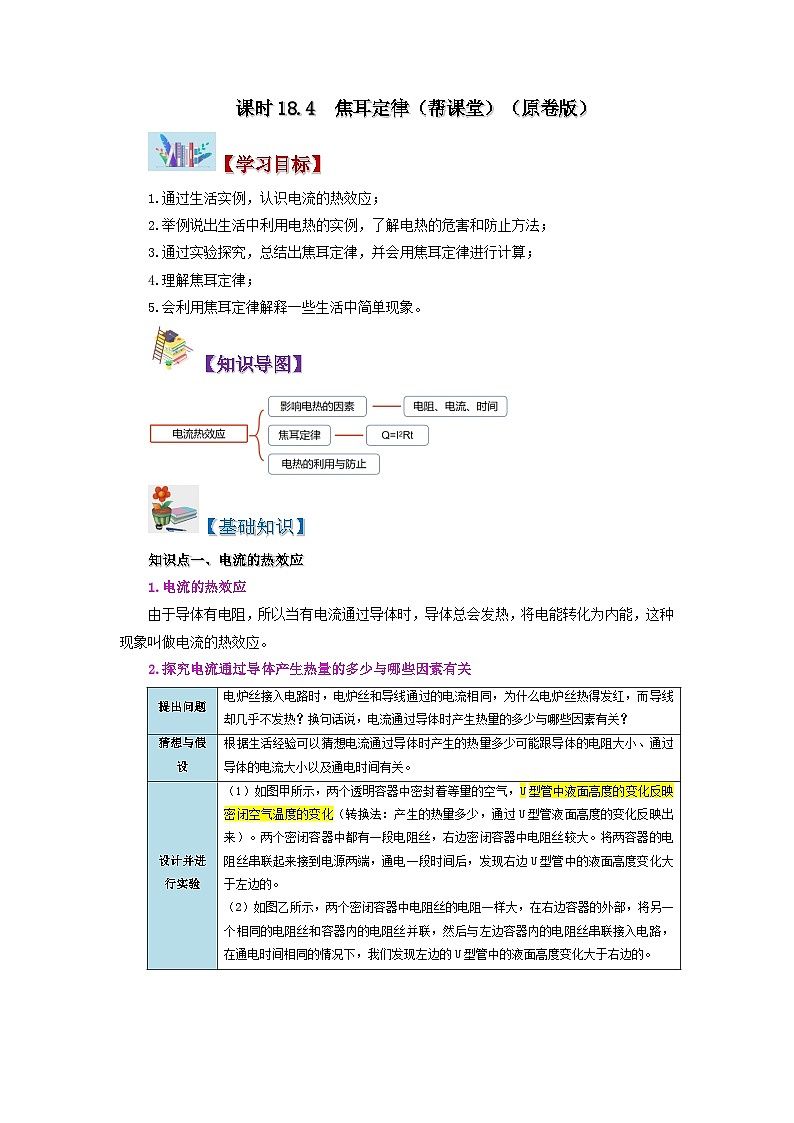

课时18.4 焦耳定律（帮课堂）（解析版）
【学习目标】
1.通过生活实例，认识电流的热效应；
2.举例说出生活中利用电热的实例，了解电热的危害和防止方法；
3.通过实验探究，总结出焦耳定律，并会用焦耳定律进行计算；
4.理解焦耳定律；
5.会利用焦耳定律解释一些生活中简单现象。
【知识导图】
【基础知识】
知识点一、电流的热效应
1.电流的热效应
由于导体有电阻，所以当有电流通过导体时，导体总会发热，将电能转化为内能，这种现象叫做电流的热效应。
2.探究电流通过导体产生热量的多少与哪些因素有关
提出问题
电炉丝接入电路时，电炉丝和导线通过的电流相同，为什么电炉丝热得发红，而导线却几乎不发热？换句话说，电流通过导体时产生热量的多少与哪些因素有关？
猜想与假设
根据生活经验可以猜想电流通过导体时产生的热量多少可能跟导体的电阻大小、通过导体的电流大小以及通电时间有关。
设计并进行实验
（1）如图甲所示，两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化（转换法：产生的热量多少，通过U型管液面高度的变化反映出来）。两个密闭容器中都有一段电阻丝，右边密闭容器中电阻丝较大。将两容器的电阻丝串联起来接到电源两端，通电一段时间后，发现右边U型管中的液面高度变化大于左边的。
（2）如图乙所示，两个密闭容器中电阻丝的电阻一样大，在右边容器的外部，将另一个相同的电阻丝和容器内的电阻丝并联，然后与左边容器内的电阻丝串联接入电路，在通电时间相同的情况下，我们发现左边的U型管中的液面高度变化大于右边的。
分析论证
（1）如图甲，两容器中电阻丝阻值不同，通过它们的电流相同，通电时间相同（控制不变的量：电流、通电时间；变化量：电阻），右边的U型管中的液面高度变化大于左边的，说明右边容器中电阻丝的热量多。
这表明：在电流相同、通电时间相同情况下，电阻越大，电阻产生的热量越多。
（2）如图乙，两容器中的电阻丝阻值相同，根据串并联电路电流的规律可知，通过左边容器的电阻丝大于通过右边容器中电阻丝的电流，通电时间相同（控制不变的量：阻值、通电时间；变化量：电流），左边U型管中的液面高度变化大于右边的，说明左侧容器中的电阻丝产生的热量多。
（3）由常识可知，在电阻、电流相同的情况下，通电时间越长，电流通过导体产生的热量越多。
实验结论
电流通过导体产生的热量跟导体的电阻、通过导体的电流和通电时间有关，导体电阻越大、通过导体的电流越大、通电时间越长，产生的热量就越多。

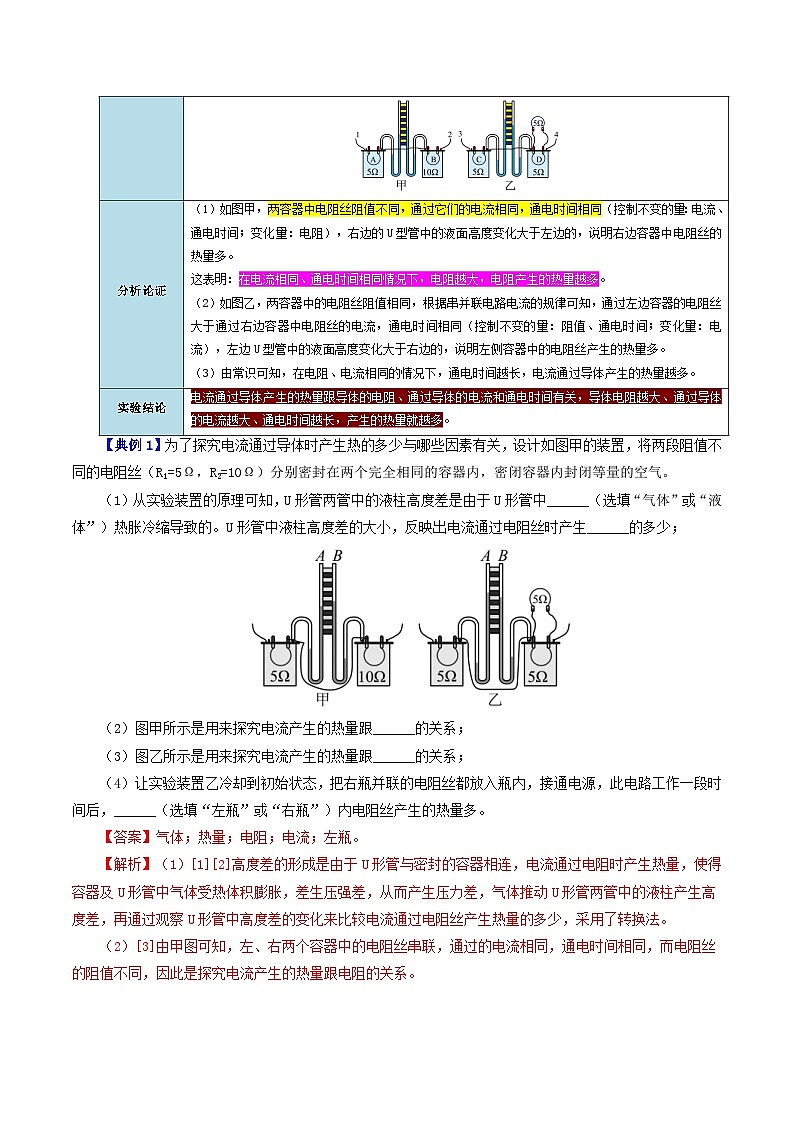

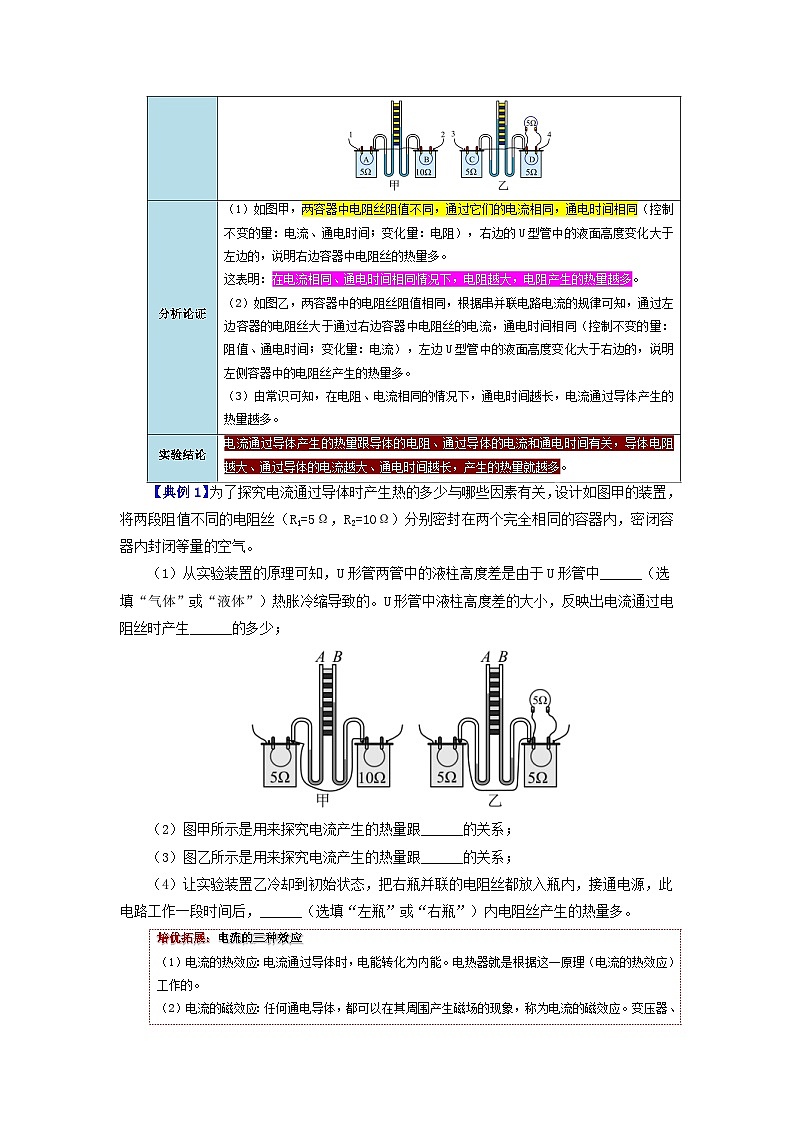

【典例1】为了探究电流通过导体时产生热的多少与哪些因素有关，设计如图甲的装置，将两段阻值不同的电阻丝（R1=5Ω，R2=10Ω）分别密封在两个完全相同的容器内，密闭容器内封闭等量的空气。
（1）从实验装置的原理可知，U形管两管中的液柱高度差是由于U形管中______（选填“气体”或“液体”）热胀冷缩导致的。U形管中液柱高度差的大小，反映出电流通过电阻丝时产生______的多少；
（2）图甲所示是用来探究电流产生的热量跟______的关系；
（3）图乙所示是用来探究电流产生的热量跟______的关系；
（4）让实验装置乙冷却到初始状态，把右瓶并联的电阻丝都放入瓶内，接通电源，此电路工作一段时间后，______（选填“左瓶”或“右瓶”）内电阻丝产生的热量多。
【答案】气体；热量；电阻；电流；左瓶。
【解析】（1）[1][2]高度差的形成是由于U形管与密封的容器相连，电流通过电阻时产生热量，使得容器及U形管中气体受热体积膨胀，差生压强差，从而产生压力差，气体推动U形管两管中的液柱产生高度差，再通过观察U形管中高度差的变化来比较电流通过电阻丝产生热量的多少，采用了转换法。
（2）[3]由甲图可知，左、右两个容器中的电阻丝串联，通过的电流相同，通电时间相同，而电阻丝的阻值不同，因此是探究电流产生的热量跟电阻的关系。

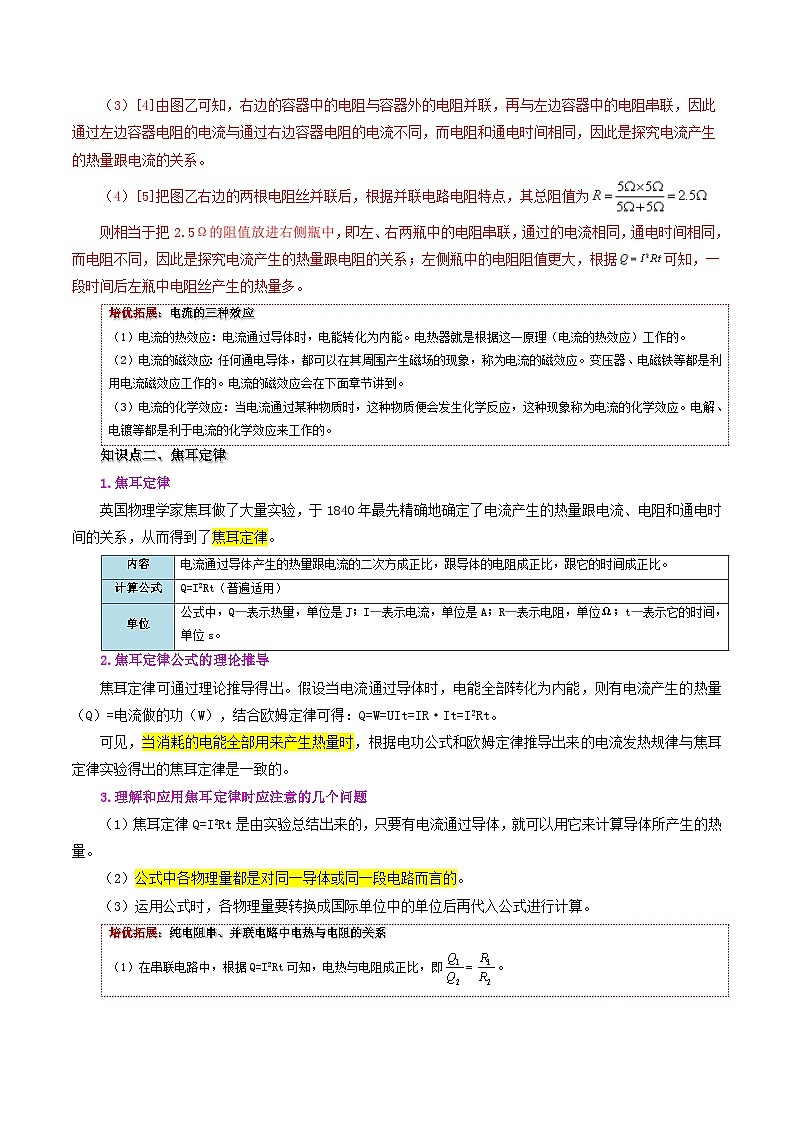

（3）[4]由图乙可知，右边的容器中的电阻与容器外的电阻并联，再与左边容器中的电阻串联，因此通过左边容器电阻的电流与通过右边容器电阻的电流不同，而电阻和通电时间相同，因此是探究电流产生的热量跟电流的关系。
（4）[5]把图乙右边的两根电阻丝并联后，根据并联电路电阻特点，其总阻值为
则相当于把2.5Ω的阻值放进右侧瓶中，即左、右两瓶中的电阻串联，通过的电流相同，通电时间相同，而电阻不同，因此是探究电流产生的热量跟电阻的关系；左侧瓶中的电阻阻值更大，根据可知，一段时间后左瓶中电阻丝产生的热量多。
培优拓展：电流的三种效应
（1）电流的热效应：电流通过导体时，电能转化为内能。电热器就是根据这一原理（电流的热效应）工作的。
（2）电流的磁效应：任何通电导体，都可以在其周围产生磁场的现象，称为电流的磁效应。变压器、电磁铁等都是利用电流磁效应工作的。电流的磁效应会在下面章节讲到。
（3）电流的化学效应：当电流通过某种物质时，这种物质便会发生化学反应，这种现象称为电流的化学效应。电解、电镀等都是利于电流的化学效应来工作的。

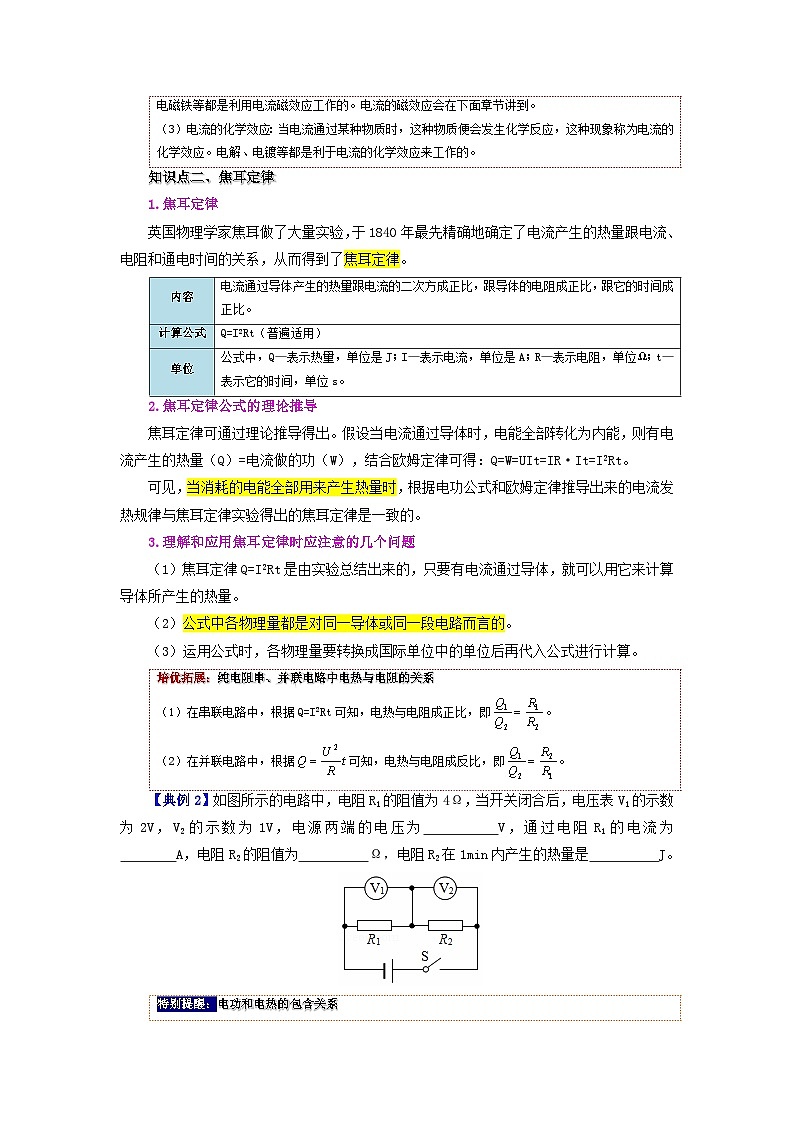

知识点二、焦耳定律
1.焦耳定律
英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，从而得到了焦耳定律。
内容
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟它的时间成正比。
计算公式
Q=I2Rt（普遍适用）
单位
公式中，Q—表示热量，单位是J；I—表示电流，单位是A；R—表示电阻，单位Ω；t—表示它的时间，单位s。
2.焦耳定律公式的理论推导
焦耳定律可通过理论推导得出。假设当电流通过导体时，电能全部转化为内能，则有电流产生的热量（Q）=电流做的功（W），结合欧姆定律可得：Q=W=UIt=IR·It=I2Rt。
可见，当消耗的电能全部用来产生热量时，根据电功公式和欧姆定律推导出来的电流发热规律与焦耳定律实验得出的焦耳定律是一致的。
3.理解和应用焦耳定律时应注意的几个问题
（1）焦耳定律Q=I2Rt是由实验总结出来的，只要有电流通过导体，就可以用它来计算导体所产生的热量。
（2）公式中各物理量都是对同一导体或同一段电路而言的。
（3）运用公式时，各物理量要转换成国际单位中的单位后再代入公式进行计算。
培优拓展：纯电阻串、并联电路中电热与电阻的关系
（1）在串联电路中，根据Q=I2Rt可知，电热与电阻成正比，即。
（2）在并联电路中，根据可知，电热与电阻成反比，即。
【典例2】如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，电源两端的电压为 V，通过电阻R1的电流为 A，电阻R2的阻值为 Ω，电阻R2在1min内产生的热量是 J。
【答案】3；0.5；2；30。
【解析】由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）因串联电路中总电压等于各分电压之和，
所以，电源的电压为：U＝U1+U2＝2V+1V＝3V；
（2）通过R1的电流：I1＝＝＝0.5A；
因串联电路中各处的电流相等，则I2＝I1＝0.5A；
根据I＝可得电阻R2的阻值：R2＝＝＝2Ω。
（3）R2在1min内产生的热量Q2＝I22R2t＝（0.5A）2×2Ω×60s＝30J。
特别提醒：电功和电热的包含关系
电功时电流通过用电器做的功，W=UIt；电热是电流通过导体时产生的热量，Q=I2Rt。在纯电阻电路和非纯电阻电路中，电功和电热的关系见下图：
归纳总结：
电功
电功率
焦耳定律
适用范围
基本公式
W=UIt
普遍适用
导出公式
适用于纯电阻电路
【典例3】将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）。
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C。
【解析】∵接在家庭电路中，U=220V，
∴三种用电器的实际功率：；又∵，用电器工作时间t相等，
∴三种用电器消耗的电能相同；
∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；
∴产生热量最多的是电热毯。故选C。
知识点三、电热的利用与防止
1.电热的利用
电热器是利用电流的热效应来工作的设备。电热器的主要工作部分是发热体，发热体是由电阻大、熔点高的金属导体制作的。如图所示的电热器，都是将电能转化为内能来工作的。
电热毯 电饭锅 电烙铁 电熨斗
培优拓展：为什么白炽灯是纯电阻器件而节能灯不是
白炽灯需要先将灯丝通电加热到白炽状态后再发光，即电能先转化为内能，再转化为光能；节能灯是将电能直接转化为光能，在转化过程中有少量电能转化为内能，因此节能灯属于非纯电阻器件。这也是在相同照明亮度下白炽灯远比节能灯耗电的原因。
2.电热的防止
在很多情况下，我们并不希望用电器的温度过高。像电视机、计算机、电动机等用电器在工作时，将电能转化其他形式能的过程中，总有一部分电能转化为内能，过多的电热如果不能及时散发，会产生安全隐患。因此，许多用电器采用散热孔、散热片或在发热体安装风扇等方式进行散热，如图所示。
散热风扇 散热孔 散热片
【典例4】下列用电器主要利用电流热效应工作的是（ ）。
A．电饭煲 B．电视机 C．洗衣机 D．油烟机
【答案】A。
【解析】A、电饭煲工作时，将电能转化为内能，加热食物，是利用电流的热效应工作的，故A符合题意；
B、电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B不符合题意；
CD、洗衣机和油烟机工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，故CD不符合题意。
【方法帮】
题型一：探究电流产生的热量与哪些因素有关
对于该实验，需要重点掌握两种物理实验方法的应用：
（1）控制变量法：①探究电流产生的热量跟电流的关系时，控制电阻和通电时间相同；②探究电流产生的热量跟电阻关系时，控制通电时间和电流相同。
（2）转化法：电阻丝放出热量的多少，转化为容器内气体温度的变化，转化为U型管中液面的高度的变化。
【典例】小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_______的关系。
（3）由乙图所示的实验现象可以得到的结论是在_____、_____相同的情况下，通过电阻的________越大，电阻产生的热量越多。
（4）该实验采取的探究方法是_______________法。
（5）在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与_______有关。
【答案】液面高度；电阻；电阻；通电时间；电流；控制变量；通电时间。
【解析】(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；
(3)在乙电路其中一个容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，可以探究电流产生的热量与电流大小的关系，得到的结论是：在通电时间、电流相同的情况下，通过电阻的电流越大，电阻产生的热量越多；
(4)该实验采取的探究方法是控制变量法；
(5)在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与通电时间有关。
题型二：简单电路中电功、电热的计算
【典例】某家用电热壶有“加热”和“保温”两个档位，其简化电路如图所示，R1、R2是电热丝，R1=1050，R2=50。开关S接“1”时，电热壶为______档位。开关S接“2”时，通电5min，电流通过R2产生的热量为______J。
【答案】加热；600。
【解析】[1]开关接“1”时，电路中只有R2，电阻小，功率大，电热壶为加热档位。
[2]开关S接“2”时，R2、R1串联，此时电路中的电流
电流通过R2产生的热量。
题型三：含电动机电路中电功、电热的计算
（1）在非纯电阻电路中，电能大部分对外做功，少量转化为内能。其能量转化关系为：W=W对外+Q。
（2）在非纯电阻电路中，计算电功时只能用W=UIt，计算电热时只能用Q=I2Rt。
【典例】电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。若已知该电动机线圈的电阻是0.4Ω，问：
（1）每分钟该电动机消耗的电能是多少？
（2）线圈每分钟产生的热量是多少？
（3）该电动机正常工作时电能转化为机械能的效率是多少？
【解析】（1）每分钟该电动机消耗的电能：W总=UIt=220V×50A×60s=6.6×105J；
（2）线圈每分钟产生的热量：Q=I2Rt=（50A）2×0.4Ω×60s=6×104J；
（3）每分钟该电动机正常工作时电能转化为的机械能：W=W总﹣Q=6.6×105J﹣6×104J=6×105J，
该电动机正常工作时电能转化为机械能的效率：η=×100%=×100%≈90.9%。
答：（1）每分钟该电动机消耗的电能是6.6×105J；（2）线圈每分钟产生的热量是6×104J；（3）该电动机正常工作时电能转化为机械能的效率是90.9%。
题型四：多挡电路中电热的计算
解答多挡电路类试题时，要注意以下几点：
（1）多挡电路问题的实质，就是求解多挡电路的实际功率；
（2）电压一定时，根据可知，当总电阻最小时，实际功率最大，发热最快，是高温挡；当总电阻最大时，实际功率最小，发热最慢，是低温挡。
【典例】某款迷你电饭煲有加热和保温两档．其电路如图所示，已知R1=88Ω，R2=2112Ω。开关S置于 （选填“1”或“2”）时是保温挡，保温10min产生的热量是 J。
【答案】2；13200。
【解析】根据公式P=判定保温档时开关的位置；根据Q=W=t求出产生的热量。
开关接1时，电阻R2被短路，电路中只有R1=88Ω；开关接2时，电阻R2和R1；串联接入电路中，电路的总电阻为R=R1+R2=88Ω+2112Ω=2200Ω；
在电压不变的情况下，根据公式P=可知，开关接2时功率小，为保温档；
保温10min产生的热量为：Q=W=t=×600s=13200J。
题型五：电热的利用与防止
【角度1】电热的利用
解题通法
判断常见用电器是不是利用电流热效应工作的，主要看用电器工作时能量转化的情况。如果验电器工作时电能主要转化成内能之外的其他形式的能量，即消耗的电能只有一少部分转化为内能，则这些用电器都不是利用电流热效应工作的。
【典例】如图所示的家用电器中，利用电流热效应工作的是（ ）。
A．笔记本电脑；B．电冰箱；
C．电熨斗；D．洗衣机
【答案】C。
【解析】A．笔记本电脑工作时主要是把电能转化为声能和光能，故A不符合题意；
B．电冰箱工作时主要是把电能转化为机械能，故B不符合题意；
C．电熨斗工作时主要是把电能转化为内能，利用的是电流热效应进行工作的，故C符合题意；
D．洗衣机工作时主要是把电能转化为机械能，故D不符合题意。
故选C。
【角度2】电热的防止
（1）一般来说，如果对电气设备采取的措施是用来散热的，则该措施就是用于防止电热造成的危害。
（2）平时多收集并记忆常见的防止电热带来危害的事例，也有助于解题。
【典例】电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）。
A．通过导线的电流小于通过电阻丝的电流；
B．导线的绝热皮隔热；
C．导线的电阻远小于电阻丝的电阻；
D．导线散热比电阻丝快
【答案】C。
【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；
因为Q=I2Rt，R电炉丝＞R导线，
所以产生的热量：Q电炉丝＞Q导线，
即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD错。故选C。
题型六：利用焦耳定律解释生活中的现象
利用焦耳定律解释生活中的现象时，注意从焦耳定律公式Q=I2Rt出发，从影响电热的三个因素（电流、电阻、通电时间）入手逐一进行分析。
【典例】电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，由焦耳定律可知，造成上述现象的主要原因是（ ）。
A．通过电炉丝的电流比导线的电流小得多；
B．通过电炉丝的电流比导线的电流大得多；
C．电炉丝的电阻比导线的电阻小得多；
D．电炉丝的电阻比导线的电阻大得多
【答案】D。
【解析】电炉在使用时，电炉丝和导线串联，在串联电路中，电路处处相等，即：I电炉丝=I导线，通电时间t相同，
根据：Q=I2Rt，因为R电炉丝＞R导线，
所以电流产生的热量：Q电炉丝＞Q导线，
从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象；
故选D。
【中考帮】
考点一：电热的利用与防止
【典例】（2021·北京中考真题）下列四种用电器中。利用电流热效应工作的是（ ）。
A．电冰箱 B．电视机 C．电脑 D．电热水壶
【答案】D。
【解析】A．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热效应来工作的，故A不符合题意；
B．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B不符合题意；
C．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C不符合题意；
D．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D符合题意。故选D。
该题要求同学们知道电流的热效应，能从能量转化的角度认识实际生活中用电器的工作情况，知道电热的利用与防止。这是物理核心素养中物理观念的能量观的体现。
考点二：探究影响电流热效应的因素
【典例】（2022·无锡）用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=6Ω、R2=3Ω。闭合开关前，记录下煤油的初温度t0；接通电源，同时闭合开关S1、S2，记录下电流I，通电相同时间，记录下煤油的末温度，结果如表所示，则R1、R2所在锥形瓶中的煤油升温所吸收的热量之比为_________ 比较①③可知，导体产生的热量与____________有关；比较____________（选填序号）可知，导体产生的热量与电阻有关，若要探究导体产生的热量与通电时间的关系，应进行的探究是：____________。
序号
电阻
电流I/A
初温度t0/℃
末温度/℃
①
R1
1.0
20
30
②
R2
1.0
20
24
③
R3
1.5
20
44
【答案】①5:2；②电流；③①②；④只闭合开关S2，改变通电时间，观察温度计示数的变化量。
【解析】[1]因为三个相同的锥形瓶内均装有质量相等的煤油，根据可得，吸收的热量与温度变化量成正比，R1所在锥形瓶内的液体温度升高30℃-20℃=10℃
R2所在锥形瓶内的液体温度升高24℃-20℃=4℃
故吸收热量之比为5:2；
[2]由题可知，R1=R3=6Ω，两个电阻阻值相同，由表格数据可知，③的电流大于①的电流，而升高的温度是③多一些，根据控制变量法，所以能够得出导体产生的热量与电流有关。
[3]根据题目可知R1 =6Ω、R2=3Ω，电阻不同，且①②电流相同，①升高的温度比②高，能够得出导体产生的热量与电阻有关。
[4]只闭合开关S2，改变通电时间，观察温度计示数的变化量就能够探究导体产生的热量与通电时间的关系。
该题要求同学们能根据已有的实验方案，分析实验现象、陈述科学探究过程和结果。这是物理核心素养中科学探究和科学思维的体现。
考点三：焦耳定律
【典例】（2022·深圳）（双选）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55Ω，R2=44Ω，以下说法正确的是（ ）。
A. 使用“低温档”只需要闭合S2；
B. 使用“高温档”要闭合S1、S2；
C. 闭合S1、S2时，通过R1、R2的电流之比为5:4；
D. 中温档正常工作1分钟，产生的热量为6.6×104J
【答案】BD。
【解析】AB．根据可知，当电压一定时，R越大，P越小，为低温挡，R越小，P越大，为高温挡。由电路图可知，S1、S2同时闭合时，R1、R2并联，电阻最小，功率最大，为高温挡；由于R1>R2，所以只闭合S1时，电阻最大，功率最小，为低温挡；只闭合S2时，为中温挡。故A错误，B正确；
C．当S1、S2都闭合时，R1与R2并联，由并联分流可知通过R1、R2的电流之比为
故C错误；
D．中温挡正常工作，R2接入电路，1分钟产生的热量为
故D正确。故选BD。
该题要求同学们能认识到电能是一种能量，可以计量，可以转化为其他形式的能量，人们利用能量的过程实际上就是能量的转化过程。这是物理核心素养中物理观念的能量观的体现。
【作业帮】
一、基础练（知识巩固）
1.下列家用电器，利用电流的热效应工作的是（ ）。
A．洗衣机 B．电视机 C．电冰箱 D．电饭煲
【答案】D。
【解析】ABC．洗衣机、电冰箱主要是把电能转化为机械能。电视机在工作时，主要将电能转化为声能和光能，故ABC不符合题意；
D．电饭煲工作时把电能转化为内能，利用电流的热效应来工作的，故D正确。
故选D。
2.电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为（ ）。
A．导线的绝缘皮隔热；
B．导线的电阻远小于电炉丝的电阻；
C．导线散热比电炉丝快；
D．通过导线的电流小于通过电炉丝的电流
【答案】B。
【解析】根据题意可知，电炉丝与导线串联，通过它们的电流I和通电时间t相等，因为Q=I2Rt，R电炉丝＞R导线，所以Q电炉丝＞Q导线，即电阻越大，相同时间内产生的热量越多；而与散热快慢、隔热效果无关。故B正确。
故选B。
3.小明在探究某个科学问题时，把阻值恒定为R1、R2（R1=R2）的两段电热丝分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的两种不同液体，并连接成如图所示的实验电路，实验中所用温度计完全相同。则下列说法正确的是（ ）。
A．该装置可用来探究物质的吸热能力跟物体的种类是否有关；
B．该装置可用来探究物质的吸热能力跟物体的质量是否有关；
C．该装置可用来探究电流通过导体产生热量跟导体的电阻是否有关；
D．该装置可用来探究电流通过导体产生热量跟导体中的电流是否有关
【答案】A。
【解析】A．根据题意，两个电阻串联，通过两电阻的电流、通电时间、电阻都相同，两个烧瓶中的液体的种类是不同的，可以根据温度计升高的示数来物质的吸热能力，故A正确；
B．探究物质的吸热能力跟物体的质量是否有关时，应控制液体的种类相同，故无法完成实验，故B错误；
CD．通过两电阻的电流、通电时间、电阻都相同，故无法探究导体产生热量跟导体的电阻、电流的关系，故CD错误。
故选A。
4.如图所示，电阻为R的某型号风扇，连接在电压为U的电路上，若通过的电流为I，工作时间为t。则计算电流通过电风扇产生的热量，下面公式选用正确的是（ ）。
A．UIt B．t C．I2Rt D．都可以
【答案】C。
【解析】电功的计算公式：W=UIt是用来计算用电器消耗电能的，焦耳定律公式：Q=I2Rt是用来计算电流产生热量的；用电器如果将电能只转化为内能，则
是通用的，而电动机是非纯电阻电路，工作时将电能转化为机械能和内能，计算产生热量只能用Q=I2Rt来计算。综上所述，故ABD错误，C正确。
故选C。
5.电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）。
A．通过导线的电流小于通过电阻丝的电流；
B．导线的绝热皮隔热；
C．导线的电阻远小于电阻丝的电阻；
D．导线散热比电阻丝快
【答案】C。
【解析】A．电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误，A不符合题意；
BCD．因为，且，所以产生的热量：，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C符合题意，BD不符合题意。
故选C。
6.如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个相同透明容器中密封着等质量的空气，下列说法正确的是（ ）。
A．此实验装置可以探究电流产生的热量与电流大小的关系；
B．此实验装置无法探究电流产生的热量与通电时间的关系；
C．通电一段时间后，右侧U形管中液面的高度差比左侧的大；
D．此装置利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
【答案】C。
【解析】A．根据焦耳定律可知，要探究电流产生的热量与电流大小的关系，要控制电阻大小和通电时间两个物理量不变，由图可知两个串联的电阻大小不一样，故不能用来探究电流产生的热量与电流大小的关系，故A错误。
B．此实验装置要想探究电流产生的热量与通电时间的关系，由可知，可以用容器中的任一电阻为研究对象，控制电阻和电流大小不变，改变通电时间的长短，观察U形管中液面的高度差的变化，既可以得出探究电流产生的热量与通电时间的关系，故B错误。
C．由可知，通电一段时间后，即加热时间相同，左右两侧的电阻为串联，通过两电阻的电流也相等，由于右侧电阻大于左侧的电阻，所以右侧产生的热量多于左侧，右侧气体膨胀后的体积比左侧气体膨胀后的体积大，故右侧U形管中液面的高度差比左侧的大，故C正确。
D．由题可知，由于两个相同透明容器中密封着等质量的空气，此装置利用透明容器中气体的热胀冷缩来反映电阻丝放出热量的多少，故D错误。
故选C。
7.如图所示，电炉丝与两根导线串联连接到家庭电路中，电炉子通电电炉丝很快就热得发红，而导线却几乎不热。你能根据这个现象可以提出的最有探究价值且易于探究的科学问题是（ ）。
A．电流通过电炉丝产生的热量跟哪些因素有关？
B．电流通过导体产生的热量跟电流大小有什么关系？
C．电流通过导体产生的热量跟导体电阻有什么关系？
D．电流通过导体产生的热量跟哪些因素有关？
【答案】C。
【解析】通电一段时间后，电炉丝很热，而连接电炉丝的导线却不热，说明电炉丝产生的热量较多，已知电炉丝与导线是串联的，通过的电流和通电时间都相同，只有电阻不同，所以最有价值且易于探究的科学问题是:“电流通过导体产生的热量跟导体电阻有什么关系?”，故ABD不符合题意，C符合题意。
故选C。
8.小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R1，图线②表示电阻R2。根据图像信息可判断（ ）。
A．当R1和R2串联时，两个电阻的阻值不可能相等；
B．当R1两端电压为9V时，通过它的电流为0.9A；
C．当通过R1电流为0.5A时，1min内电阻R1产生的热量为150J；
D．当R1和R2串联，R2的功率为0.2W时，R1的功率为1.6W
【答案】BC。
【解析】A．R1和R2串联时，串联电路电流处处相等，由图知两图线的交点处的电流和电压值都相等，根据公式可知，此时两个电阻的阻值相等，故A错误；
B．由图像可知，当R1两端的电压为8V时，通过的电流为0.8A，由欧姆定律可得，此时电阻R1的阻值
由于R1的I-U图像为一条倾斜的直线，所以可知R1为定值电阻，则当R1两端的电压为9V时，通过它的电流
故B正确；
C．由图知，当通过R1的电流为0.5A时，其两端的电压为5V，1min内电阻R1产生的热量
Q1=W1=U1″I1″t=5×0.5A×60s=150J
故C正确；
D．当R1和R2串联，串联电路电流处处相等，当R2的功率为0.2W时，对应电流是0.2A，电压是1V，此时通过R1的电流同为0.2A，由图可知其两端的电压为2V，根据P=UI可知R2的功率
P=UI=2V×0.2A=0.4W
故D错误。
故选BC。
9.严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。这只电热靴的低温挡为12W，则（ ）。
A．开关S2接a时电热靴功率最大；
B．该电热靴利用了电流的热效应；
C．该电热靴的安全电压应为220V；
D．中温挡和髙温挡的功率分别为16W和24W
【答案】BD。
【解析】A．两电阻丝规格相同，设R1与R2的阻值都为R；由可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，总电阻最大，电功率最小，电热靴处于低温档；当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，故A不符合题意；
B．电热靴工作时，将电能转化成内能，利用了电流的热效应，故B符合题意；
C．因为家庭电路电压为220V，对人体的安全电压是不高于36V，所以该电热靴的电源电压大约只有几伏，故C不符合题意；
D．由上面分析可知，这只电热靴的低温挡的功率为
则
电热靴的高温挡的功率为
电热靴的中温挡的功率为
故D符合题意。
故选BD。
10.在超导状态下，导体的电阻R=_____Ω；如果利用超导输电线进行远距离输电，导线_____（选填“会”或“不会”）发热。
【答案】0；不会。
【解析】[1][2]当导体的温度降至某一低温时，它的电阻突然变为零，这种特性称超导性，由于超导体的电阻为零，所以在用超导体进行远距离输电时不会消耗电能产生热量，可以减少在输电过程中的能量损耗，大大节约能源。
11.在“探究电流通过导体产生的热量与电阻间关系”的实验中，甲、乙两烧瓶中电阻丝的阻值分别为R和2R，将它们浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过______显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是______。
【答案】温度计示数的变化；使电流和通电时间相同。
【解析】[1]通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少。
[2]要探究电流通过导体产生的热量与电阻间关系，需控制电流和通电时间相同，故如图装置中，两电阻丝串联，让通过的电流和通电时间相同。
12.成都的冬天比较湿冷，有的家庭使用了如图所示的电暖气片取暖。电暖气片是利用电流的________效应来工作的，电暖气片使用水来进行加热，是利用了水的比热容________的特点（选填“较大”或“较小”）。
【答案】热；较大。
【解析】[1]电暖气片工作的时候将电能转化为内能，加热暖气片中的水，是利用电流的热效应工作的；
[2]由于水的比热容比较大，相同质量的水和其他物质相比，降低相同的温度时放出的热量多，所以在冬天，电暖气片使用水来进行加热，是利用了水的比热容大的特点。
13.如图所示是一个“电热驱蚊器”，它是利用了电流的_____效应工作的，发热元件是一个阻值为1.0×104Ω的电阻。当发热元件两端的电压为220V时，通电100s产生的热量为_____J。
【答案】热；484。
【解析】[1][2]“电热驱蚊器”是利用了电流的热效应工作的，发热元件产生的热量为
14.某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．
【答案】加热；电热（电功）；4．8×105J。
【解析】当开关S接触点1时，电路中只有电阻R1，由P=U2/R可知，电路的电功率较大，故电饭煲处于加热状态．图乙是电功率与时间的关系图像，阴影部分面积表示电功率与时间的乘积，因W=Pt，所以表示的物理量是电功。其大小W=Pt=800W×10×60s=4．8×105J。
15.如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。
（1）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了______的研究方法。
（2）甲装置可探究电流产生的热量与________的关系，乙装置可探究电流产生的热量与________的关系，通电一段时间后，甲装置中_______（选填“左”或“右”）侧容器中U形管中液面高度差较大。
（3）如果乙装置中R3发生了断路，保证通电时间相同，与之前相比较，则左侧U形管中液面的高度差将_________（选填“变大”、“变小”或“不变”）。
（4）英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的_______成正比，跟________成正比，这个规律叫做焦耳定律，其表达式为_______。
【答案】转换法；电阻大小；电流大小；右；变小；电阻；通电时间；Q=I2Rt。
【解析】（1）[1]电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，液体温度的变化可以通过液面高度差的变化来反映，这属于转换法的应用。
（2）[2]甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，电阻不同，探究电流产生的热量与电阻的关系。
[4]在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多；左边容器中的电阻小于右边容器中的电阻，由Q=I2Rt知道，甲图右边容器中的电阻产生的热量多，右侧容器中U形管中的液面高。
[3]在图乙中，电阻和通电时间是相同的，而通过它们的电流不同，所以，探究导体产生的热量与通过导体的电流的关系。
（3）[5]当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝R1产生热量变小，与步骤（2）相比较，则左侧U形管中液面的高度差将变小。
（4）[6][7][8]英国物理学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比这个规律叫做焦耳定律，其表达式为Q=I2Rt。
二、综合练（能力提升）
16.甲图是小灯泡L和电阻R的I～U图象。将小灯泡L和电阻R接入乙图电路中，电源电压恒定不变，只闭合开关S1，小灯泡L的实际功率为1W，则此时小灯泡L的电阻为______Ω；再闭合开关S2，电阻R在1min内产生的热量为______J。
【答案】4；24。
【解析】（1）[1]由欧姆定律知，电阻一定时，电流与电压成正比，由图象知，正比例图象是R的I～U图象，曲线是L的I～U图象。由电路图可知，只闭合开关S1，电路是灯泡的简单电路，由图象可知，当灯泡两端的电压UL＝2V，通过的电流IL＝0.5A
且此时小灯泡L的实际功率PL＝ULIL＝2V×0.5A＝1W
所以此时灯泡电阻
[2]电源电压U＝UL＝2V
再闭合开关S2时，R与L并联，因并联电路中各支路两端的电压相等U＝UL＝UR＝2V
由图象可知，此时通过R的电流IR＝0.2A
R在1min内产生的热量QR＝IR2Rt＝（0.2A）2×10Ω×60s＝24J。
17.小明家在不远处施工，临时用导线将电水壶接入家中电能表 ，如图所示。电水壶的规格为“220V 1210W”，当电路中使用电水壶烧水时，电能表的铝盘转动110r，用时120s。导线和电水壶的电阻不随温度变化。
（1）电水壶是利用电流的 ______工作的；
（2）求电水壶的电阻；( )
（3）求导线的电阻；( )
（4）电水壶烧水时导线上产生的热量。( )
【答案】热效应；40Ω；4Ω；12000J。
【解析】[1]电流通过导体时产生热量的现象叫电流的热效应，电水壶是利用电流的热效应工作的。
[2]电水壶的电阻为
[3]当电路中单独使用电水壶烧水时，消耗的电能为
此时电路的总功率为
此时电水壶和导线的总电阻为
由于导线与电水壶串联接入电路中，则导线的电阻为
[4]当电路中使用电水壶烧水时，通过电路的电流
则导线上产生的热量为。
18.为探究电流通过导体时产生热量的多少与哪些因素有关，设计如图甲的装置，将两段阻值不同的电阻丝（R1＝5Ω，R2＝10Ω）分别密封在两个完全相同的容器内，密闭容器内封闭等质量的空气。
（1）图甲所示的两个密闭容器内，电阻丝按照虚线框中的方式连接，采用这种连接方式是为了保证 _____和 _____相同；
（2）在实验中电流通过电阻产生的热量多少是通过观察 _____来进行比较的，从图甲中的现象可以得出结论：电流与通电时间相同时，电阻越大，电阻产生热量越 _____（选填“多”或“少”）；
（3）将甲装置改换如图乙所示，为探究电流通过导体时产生热的多少与电流大小关系，D盒中的电阻丝的电阻应该为 _____Ω。实验过程中，C、D两容器中电阻丝相同时间内放出热量QC_____QD（选填“大于”“小于”等于”）；
（4）若将右容器外的电阻丝放入容器内，则可探究电流产生的热量跟 _____的关系，通电一段时间后，_____（选填“左”或“右”）侧的液面高。
【答案】电流；通电时间；两侧U形管中液面高度的变化；多；10；大于；电阻；左。
【解析】（1）[1][2]将两个电阻串联起来，保证了通过两电阻的电流相同，闭合开关，同时工作，断开开关，同时停止工作，故可以控制通电时间相同。
（2）[3]电流通过电阻产生的热量越多，密闭容器内封闭等质量的空气膨胀程度越大，压强越大，U形管液面的高度差变化越大，故可以根据两侧U形管中液面高度的变化来比较电流通过电阻产生的热量多少。
[4]根据焦耳定律可知，电流与通电时间相同时，电阻越大，电阻产生热量越多。
（3）[5]由于是探究电流产生的热量大小与电流的关系，故需要控制加热电阻的大小相同，故D容器内的电阻需要为10Ω。
[6]实验过程中，C中的电阻在干路上，D两容器中电阻丝在支路上，在干路上的电流比较大，电阻丝的大小相同，相同时间内C中电阻丝产生的热量大于D容器中电阻丝产生热量。
（4）[7]将外面的电阻放入容器中后，将D容器中的两个电阻当成一个整体，其与C容器中的电阻串联，故通过电阻丝的电流相同，通过时间也相同，故可探究电流产生的热量跟电阻的关系。
[8]根据并联电阻的规律，右侧容器中电阻丝的电阻变小，根据焦耳定律，产生的热量小，故左侧液面高。
三、培优练（挑战自我）
19.中国茶文化源远流长，如图甲是某款工夫茶保温碟。电路原理如图乙所示，电阻R1为发热体，它的额定电功率为22W且电阻不变。电流通过发热体加热底板使茶汤保温；L为电功率忽略不计的电源指示灯。求：
（1）发热体正常工作时的电流______；
（2）当实际电压为198V时，发热体工作100s消耗的电能______；
（3）为了适应不同品种茶汤的保温需求，小郑对电路进行重新设计（如图丙），移动滑片可以连续调节发热体的电功率，最低可调至额定功率的四分之一，若发热体产生的热量全部被茶汤吸收，该电路电能利用率的范围为______%~______%。（电能利用率η＝）
【答案】0.1A；1782J；50；100。
【解析】（1）[1]由题意可知发热体额定电压U=220V，额定功率P=22W，由P=UI可知电流
（2）[2]由欧姆定律可知发热体电阻
实际电压U实=198V，时间t=100s且电阻大小不变，消耗的电能有
（3）[3][4]当滑动变阻器滑片P置于b端时接入电路中电阻为0，电路中电能全部转化为发热体内能，此时电能利用率为100%；当发热体功率为额定功率四分之一时
由P=I2R可知此时电流为额定电流的二分之一，此时电路总功率
电能利用率。
20.现代新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示，其中R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。
求：（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量；
（4）产生的热量正好可以把2kg的水从室温20℃升高到100℃，求这个电饭锅的热效率。
【答案】（1）660W；（2）220Ω；（3）9.9×105J；（4）67.9%。
【解析】（1）当S和S1都闭合时，R1和R2并联，根据并联电阻的特点知，电路中的电阻最小，由知，此时电路消耗的电功率最大，由图乙可知，通过干路的电流为3A，由P=UI可得电饭锅的电功率
P=UI=220V×3A=660W
（2）当S闭合，只闭合开关S时，只有R1接入电路，由图乙可知，此时通过R1的电流为2A，由并联电路的电流特点可知，通过R2的电流为I2=I-I1=3A-2A=1A
由欧姆定律可得R2的电阻
（3）由图像可知，30min内电流是3A时的工作时间t=10min+5min=15min=900s
I′=2A时的工作时间t′=5min+10min=15min=900s
这30min内电饭锅产生的热量W=UIt+UI′t′=220V×3A×900s+220V×2A×900s=9.9×105J
（4）水吸收的热量Q吸=c水m(t2-t1)=4.2×103J/(kg•℃)×2kg×(100℃-20℃)=6.72×105J
这个电饭锅的热效率。
答：（1）S和S1都闭合时电饭锅的电功率为660W；（2）电热丝R2的阻值为220Ω；（3）这30min内电饭锅产生的热量为9.9×105J；（4）产生的热量正好可以把2kg的水从室温20℃升高到100℃，这个电饭锅的热效率为67.9%。
21.冬天到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为220V，额定功率为800W。求：
（1）该电热足浴盆加热系统是利用电流的______工作的；
（2）小明帮爷爷泡脚前，问是浴盆中加入初温为20℃的水，加热系统的加热电阻正常工作将水加热到40℃，则此加热过程中水吸收的热量是多少_______？水的比热容c水=4.2×103J/(kg·℃)
（3）加热系统的加热电阻正常工作产生热量是多少_______？
（4）该足浴盆加热效率是多少_______？
【答案】热效应；5.04×105J；7.2×105J；70%。
【解析】（1）[1]电流流过导体时，导体要发热，这种现象是电流的热效应，电热足浴盆加热系统是利用电流的热效应工作的。
（2）[2]水需要吸收的热量：Q=c水mΔt=4.2×103J/(kg·℃)×6kg×(40℃﹣20℃)=5.04×105J
（3）[3]足浴盆加热时消耗的电能W=Pt=800W×15×60s=7.2×105J
（4）[4]该足浴盆加热效率。
课时18.4 焦耳定律（帮课堂）（解析版）
【学习目标】
1.通过生活实例，认识电流的热效应；
2.举例说出生活中利用电热的实例，了解电热的危害和防止方法；
3.通过实验探究，总结出焦耳定律，并会用焦耳定律进行计算；
4.理解焦耳定律；
5.会利用焦耳定律解释一些生活中简单现象。
【知识导图】
【基础知识】
知识点一、电流的热效应
1.电流的热效应
由于导体有电阻，所以当有电流通过导体时，导体总会发热，将电能转化为内能，这种现象叫做电流的热效应。
2.探究电流通过导体产生热量的多少与哪些因素有关
提出问题
电炉丝接入电路时，电炉丝和导线通过的电流相同，为什么电炉丝热得发红，而导线却几乎不发热？换句话说，电流通过导体时产生热量的多少与哪些因素有关？
猜想与假设
根据生活经验可以猜想电流通过导体时产生的热量多少可能跟导体的电阻大小、通过导体的电流大小以及通电时间有关。
设计并进行实验
（1）如图甲所示，两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化（转换法：产生的热量多少，通过U型管液面高度的变化反映出来）。两个密闭容器中都有一段电阻丝，右边密闭容器中电阻丝较大。将两容器的电阻丝串联起来接到电源两端，通电一段时间后，发现右边U型管中的液面高度变化大于左边的。
（2）如图乙所示，两个密闭容器中电阻丝的电阻一样大，在右边容器的外部，将另一个相同的电阻丝和容器内的电阻丝并联，然后与左边容器内的电阻丝串联接入电路，在通电时间相同的情况下，我们发现左边的U型管中的液面高度变化大于右边的。
分析论证
（1）如图甲，两容器中电阻丝阻值不同，通过它们的电流相同，通电时间相同（控制不变的量：电流、通电时间；变化量：电阻），右边的U型管中的液面高度变化大于左边的，说明右边容器中电阻丝的热量多。
这表明：在电流相同、通电时间相同情况下，电阻越大，电阻产生的热量越多。
（2）如图乙，两容器中的电阻丝阻值相同，根据串并联电路电流的规律可知，通过左边容器的电阻丝大于通过右边容器中电阻丝的电流，通电时间相同（控制不变的量：阻值、通电时间；变化量：电流），左边U型管中的液面高度变化大于右边的，说明左侧容器中的电阻丝产生的热量多。
（3）由常识可知，在电阻、电流相同的情况下，通电时间越长，电流通过导体产生的热量越多。
实验结论
电流通过导体产生的热量跟导体的电阻、通过导体的电流和通电时间有关，导体电阻越大、通过导体的电流越大、通电时间越长，产生的热量就越多。
【典例1】为了探究电流通过导体时产生热的多少与哪些因素有关，设计如图甲的装置，将两段阻值不同的电阻丝（R1=5Ω，R2=10Ω）分别密封在两个完全相同的容器内，密闭容器内封闭等量的空气。
（1）从实验装置的原理可知，U形管两管中的液柱高度差是由于U形管中______（选填“气体”或“液体”）热胀冷缩导致的。U形管中液柱高度差的大小，反映出电流通过电阻丝时产生______的多少；
（2）图甲所示是用来探究电流产生的热量跟______的关系；
（3）图乙所示是用来探究电流产生的热量跟______的关系；
（4）让实验装置乙冷却到初始状态，把右瓶并联的电阻丝都放入瓶内，接通电源，此电路工作一段时间后，______（选填“左瓶”或“右瓶”）内电阻丝产生的热量多。
【答案】气体；热量；电阻；电流；左瓶。
【解析】（1）[1][2]高度差的形成是由于U形管与密封的容器相连，电流通过电阻时产生热量，使得容器及U形管中气体受热体积膨胀，差生压强差，从而产生压力差，气体推动U形管两管中的液柱产生高度差，再通过观察U形管中高度差的变化来比较电流通过电阻丝产生热量的多少，采用了转换法。
（2）[3]由甲图可知，左、右两个容器中的电阻丝串联，通过的电流相同，通电时间相同，而电阻丝的阻值不同，因此是探究电流产生的热量跟电阻的关系。
（3）[4]由图乙可知，右边的容器中的电阻与容器外的电阻并联，再与左边容器中的电阻串联，因此通过左边容器电阻的电流与通过右边容器电阻的电流不同，而电阻和通电时间相同，因此是探究电流产生的热量跟电流的关系。
（4）[5]把图乙右边的两根电阻丝并联后，根据并联电路电阻特点，其总阻值为
则相当于把2.5Ω的阻值放进右侧瓶中，即左、右两瓶中的电阻串联，通过的电流相同，通电时间相同，而电阻不同，因此是探究电流产生的热量跟电阻的关系；左侧瓶中的电阻阻值更大，根据可知，一段时间后左瓶中电阻丝产生的热量多。
培优拓展：电流的三种效应
（1）电流的热效应：电流通过导体时，电能转化为内能。电热器就是根据这一原理（电流的热效应）工作的。
（2）电流的磁效应：任何通电导体，都可以在其周围产生磁场的现象，称为电流的磁效应。变压器、电磁铁等都是利用电流磁效应工作的。电流的磁效应会在下面章节讲到。
（3）电流的化学效应：当电流通过某种物质时，这种物质便会发生化学反应，这种现象称为电流的化学效应。电解、电镀等都是利于电流的化学效应来工作的。
知识点二、焦耳定律
1.焦耳定律
英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，从而得到了焦耳定律。
内容
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟它的时间成正比。
计算公式
Q=I2Rt（普遍适用）
单位
公式中，Q—表示热量，单位是J；I—表示电流，单位是A；R—表示电阻，单位Ω；t—表示它的时间，单位s。
2.焦耳定律公式的理论推导
焦耳定律可通过理论推导得出。假设当电流通过导体时，电能全部转化为内能，则有电流产生的热量（Q）=电流做的功（W），结合欧姆定律可得：Q=W=UIt=IR·It=I2Rt。
可见，当消耗的电能全部用来产生热量时，根据电功公式和欧姆定律推导出来的电流发热规律与焦耳定律实验得出的焦耳定律是一致的。
3.理解和应用焦耳定律时应注意的几个问题
（1）焦耳定律Q=I2Rt是由实验总结出来的，只要有电流通过导体，就可以用它来计算导体所产生的热量。
（2）公式中各物理量都是对同一导体或同一段电路而言的。
（3）运用公式时，各物理量要转换成国际单位中的单位后再代入公式进行计算。
培优拓展：纯电阻串、并联电路中电热与电阻的关系
（1）在串联电路中，根据Q=I2Rt可知，电热与电阻成正比，即。
（2）在并联电路中，根据可知，电热与电阻成反比，即。
【典例2】如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，电源两端的电压为 V，通过电阻R1的电流为 A，电阻R2的阻值为 Ω，电阻R2在1min内产生的热量是 J。
【答案】3；0.5；2；30。
【解析】由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）因串联电路中总电压等于各分电压之和，
所以，电源的电压为：U＝U1+U2＝2V+1V＝3V；
（2）通过R1的电流：I1＝＝＝0.5A；
因串联电路中各处的电流相等，则I2＝I1＝0.5A；
根据I＝可得电阻R2的阻值：R2＝＝＝2Ω。
（3）R2在1min内产生的热量Q2＝I22R2t＝（0.5A）2×2Ω×60s＝30J。
特别提醒：电功和电热的包含关系
电功时电流通过用电器做的功，W=UIt；电热是电流通过导体时产生的热量，Q=I2Rt。在纯电阻电路和非纯电阻电路中，电功和电热的关系见下图：
归纳总结：
电功
电功率
焦耳定律
适用范围
基本公式
W=UIt
普遍适用
导出公式
适用于纯电阻电路
【典例3】将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）。
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C。
【解析】∵接在家庭电路中，U=220V，
∴三种用电器的实际功率：；又∵，用电器工作时间t相等，
∴三种用电器消耗的电能相同；
∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；
∴产生热量最多的是电热毯。故选C。
知识点三、电热的利用与防止
1.电热的利用
电热器是利用电流的热效应来工作的设备。电热器的主要工作部分是发热体，发热体是由电阻大、熔点高的金属导体制作的。如图所示的电热器，都是将电能转化为内能来工作的。
电热毯 电饭锅 电烙铁 电熨斗
培优拓展：为什么白炽灯是纯电阻器件而节能灯不是
白炽灯需要先将灯丝通电加热到白炽状态后再发光，即电能先转化为内能，再转化为光能；节能灯是将电能直接转化为光能，在转化过程中有少量电能转化为内能，因此节能灯属于非纯电阻器件。这也是在相同照明亮度下白炽灯远比节能灯耗电的原因。
2.电热的防止
在很多情况下，我们并不希望用电器的温度过高。像电视机、计算机、电动机等用电器在工作时，将电能转化其他形式能的过程中，总有一部分电能转化为内能，过多的电热如果不能及时散发，会产生安全隐患。因此，许多用电器采用散热孔、散热片或在发热体安装风扇等方式进行散热，如图所示。
散热风扇 散热孔 散热片
【典例4】下列用电器主要利用电流热效应工作的是（ ）。
A．电饭煲 B．电视机 C．洗衣机 D．油烟机
【答案】A。
【解析】A、电饭煲工作时，将电能转化为内能，加热食物，是利用电流的热效应工作的，故A符合题意；
B、电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B不符合题意；
CD、洗衣机和油烟机工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，故CD不符合题意。
【方法帮】
题型一：探究电流产生的热量与哪些因素有关
对于该实验，需要重点掌握两种物理实验方法的应用：
（1）控制变量法：①探究电流产生的热量跟电流的关系时，控制电阻和通电时间相同；②探究电流产生的热量跟电阻关系时，控制通电时间和电流相同。
（2）转化法：电阻丝放出热量的多少，转化为容器内气体温度的变化，转化为U型管中液面的高度的变化。
【典例】小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_______的关系。
（3）由乙图所示的实验现象可以得到的结论是在_____、_____相同的情况下，通过电阻的________越大，电阻产生的热量越多。
（4）该实验采取的探究方法是_______________法。
（5）在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与_______有关。
【答案】液面高度；电阻；电阻；通电时间；电流；控制变量；通电时间。
【解析】(1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；
(3)在乙电路其中一个容器的外部，将一个电阻和这个容器内的电阻并联，再接入原电路，可以探究电流产生的热量与电流大小的关系，得到的结论是：在通电时间、电流相同的情况下，通过电阻的电流越大，电阻产生的热量越多；
(4)该实验采取的探究方法是控制变量法；
(5)在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与通电时间有关。
题型二：简单电路中电功、电热的计算
【典例】某家用电热壶有“加热”和“保温”两个档位，其简化电路如图所示，R1、R2是电热丝，R1=1050，R2=50。开关S接“1”时，电热壶为______档位。开关S接“2”时，通电5min，电流通过R2产生的热量为______J。
【答案】加热；600。
【解析】[1]开关接“1”时，电路中只有R2，电阻小，功率大，电热壶为加热档位。
[2]开关S接“2”时，R2、R1串联，此时电路中的电流
电流通过R2产生的热量。
题型三：含电动机电路中电功、电热的计算
（1）在非纯电阻电路中，电能大部分对外做功，少量转化为内能。其能量转化关系为：W=W对外+Q。
（2）在非纯电阻电路中，计算电功时只能用W=UIt，计算电热时只能用Q=I2Rt。
【典例】电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。若已知该电动机线圈的电阻是0.4Ω，问：
（1）每分钟该电动机消耗的电能是多少？
（2）线圈每分钟产生的热量是多少？
（3）该电动机正常工作时电能转化为机械能的效率是多少？
【解析】（1）每分钟该电动机消耗的电能：W总=UIt=220V×50A×60s=6.6×105J；
（2）线圈每分钟产生的热量：Q=I2Rt=（50A）2×0.4Ω×60s=6×104J；
（3）每分钟该电动机正常工作时电能转化为的机械能：W=W总﹣Q=6.6×105J﹣6×104J=6×105J，
该电动机正常工作时电能转化为机械能的效率：η=×100%=×100%≈90.9%。
答：（1）每分钟该电动机消耗的电能是6.6×105J；（2）线圈每分钟产生的热量是6×104J；（3）该电动机正常工作时电能转化为机械能的效率是90.9%。
题型四：多挡电路中电热的计算
解答多挡电路类试题时，要注意以下几点：
（1）多挡电路问题的实质，就是求解多挡电路的实际功率；
（2）电压一定时，根据可知，当总电阻最小时，实际功率最大，发热最快，是高温挡；当总电阻最大时，实际功率最小，发热最慢，是低温挡。
【典例】某款迷你电饭煲有加热和保温两档．其电路如图所示，已知R1=88Ω，R2=2112Ω。开关S置于 （选填“1”或“2”）时是保温挡，保温10min产生的热量是 J。
【答案】2；13200。
【解析】根据公式P=判定保温档时开关的位置；根据Q=W=t求出产生的热量。
开关接1时，电阻R2被短路，电路中只有R1=88Ω；开关接2时，电阻R2和R1；串联接入电路中，电路的总电阻为R=R1+R2=88Ω+2112Ω=2200Ω；
在电压不变的情况下，根据公式P=可知，开关接2时功率小，为保温档；
保温10min产生的热量为：Q=W=t=×600s=13200J。
题型五：电热的利用与防止
【角度1】电热的利用
解题通法
判断常见用电器是不是利用电流热效应工作的，主要看用电器工作时能量转化的情况。如果验电器工作时电能主要转化成内能之外的其他形式的能量，即消耗的电能只有一少部分转化为内能，则这些用电器都不是利用电流热效应工作的。
【典例】如图所示的家用电器中，利用电流热效应工作的是（ ）。
A．笔记本电脑；B．电冰箱；
C．电熨斗；D．洗衣机
【答案】C。
【解析】A．笔记本电脑工作时主要是把电能转化为声能和光能，故A不符合题意；
B．电冰箱工作时主要是把电能转化为机械能，故B不符合题意；
C．电熨斗工作时主要是把电能转化为内能，利用的是电流热效应进行工作的，故C符合题意；
D．洗衣机工作时主要是把电能转化为机械能，故D不符合题意。
故选C。
【角度2】电热的防止
（1）一般来说，如果对电气设备采取的措施是用来散热的，则该措施就是用于防止电热造成的危害。
（2）平时多收集并记忆常见的防止电热带来危害的事例，也有助于解题。
【典例】电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）。
A．通过导线的电流小于通过电阻丝的电流；
B．导线的绝热皮隔热；
C．导线的电阻远小于电阻丝的电阻；
D．导线散热比电阻丝快
【答案】C。
【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；
因为Q=I2Rt，R电炉丝＞R导线，
所以产生的热量：Q电炉丝＞Q导线，
即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD错。故选C。
题型六：利用焦耳定律解释生活中的现象
利用焦耳定律解释生活中的现象时，注意从焦耳定律公式Q=I2Rt出发，从影响电热的三个因素（电流、电阻、通电时间）入手逐一进行分析。
【典例】电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热，由焦耳定律可知，造成上述现象的主要原因是（ ）。
A．通过电炉丝的电流比导线的电流小得多；
B．通过电炉丝的电流比导线的电流大得多；
C．电炉丝的电阻比导线的电阻小得多；
D．电炉丝的电阻比导线的电阻大得多
【答案】D。
【解析】电炉在使用时，电炉丝和导线串联，在串联电路中，电路处处相等，即：I电炉丝=I导线，通电时间t相同，
根据：Q=I2Rt，因为R电炉丝＞R导线，
所以电流产生的热量：Q电炉丝＞Q导线，
从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象；
故选D。
【中考帮】
考点一：电热的利用与防止
【典例】（2021·北京中考真题）下列四种用电器中。利用电流热效应工作的是（ ）。
A．电冰箱 B．电视机 C．电脑 D．电热水壶
【答案】D。
【解析】A．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热效应来工作的，故A不符合题意；
B．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B不符合题意；
C．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C不符合题意；
D．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D符合题意。故选D。
该题要求同学们知道电流的热效应，能从能量转化的角度认识实际生活中用电器的工作情况，知道电热的利用与防止。这是物理核心素养中物理观念的能量观的体现。
考点二：探究影响电流热效应的因素
【典例】（2022·无锡）用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=6Ω、R2=3Ω。闭合开关前，记录下煤油的初温度t0；接通电源，同时闭合开关S1、S2，记录下电流I，通电相同时间，记录下煤油的末温度，结果如表所示，则R1、R2所在锥形瓶中的煤油升温所吸收的热量之比为_________ 比较①③可知，导体产生的热量与____________有关；比较____________（选填序号）可知，导体产生的热量与电阻有关，若要探究导体产生的热量与通电时间的关系，应进行的探究是：____________。
序号
电阻
电流I/A
初温度t0/℃
末温度/℃
①
R1
1.0
20
30
②
R2
1.0
20
24
③
R3
1.5
20
44
【答案】①5:2；②电流；③①②；④只闭合开关S2，改变通电时间，观察温度计示数的变化量。
【解析】[1]因为三个相同的锥形瓶内均装有质量相等的煤油，根据可得，吸收的热量与温度变化量成正比，R1所在锥形瓶内的液体温度升高30℃-20℃=10℃
R2所在锥形瓶内的液体温度升高24℃-20℃=4℃
故吸收热量之比为5:2；
[2]由题可知，R1=R3=6Ω，两个电阻阻值相同，由表格数据可知，③的电流大于①的电流，而升高的温度是③多一些，根据控制变量法，所以能够得出导体产生的热量与电流有关。
[3]根据题目可知R1 =6Ω、R2=3Ω，电阻不同，且①②电流相同，①升高的温度比②高，能够得出导体产生的热量与电阻有关。
[4]只闭合开关S2，改变通电时间，观察温度计示数的变化量就能够探究导体产生的热量与通电时间的关系。
该题要求同学们能根据已有的实验方案，分析实验现象、陈述科学探究过程和结果。这是物理核心素养中科学探究和科学思维的体现。
考点三：焦耳定律
【典例】（2022·深圳）（双选）某爱心团队去养老院送电暖气，电暖气有低、中、高三挡，已知R1=55Ω，R2=44Ω，以下说法正确的是（ ）。
A. 使用“低温档”只需要闭合S2；
B. 使用“高温档”要闭合S1、S2；
C. 闭合S1、S2时，通过R1、R2的电流之比为5:4；
D. 中温档正常工作1分钟，产生的热量为6.6×104J
【答案】BD。
【解析】AB．根据可知，当电压一定时，R越大，P越小，为低温挡，R越小，P越大，为高温挡。由电路图可知，S1、S2同时闭合时，R1、R2并联，电阻最小，功率最大，为高温挡；由于R1>R2，所以只闭合S1时，电阻最大，功率最小，为低温挡；只闭合S2时，为中温挡。故A错误，B正确；
C．当S1、S2都闭合时，R1与R2并联，由并联分流可知通过R1、R2的电流之比为
故C错误；
D．中温挡正常工作，R2接入电路，1分钟产生的热量为
故D正确。故选BD。
该题要求同学们能认识到电能是一种能量，可以计量，可以转化为其他形式的能量，人们利用能量的过程实际上就是能量的转化过程。这是物理核心素养中物理观念的能量观的体现。
【作业帮】
一、基础练（知识巩固）
1.下列家用电器，利用电流的热效应工作的是（ ）。
A．洗衣机 B．电视机 C．电冰箱 D．电饭煲
【答案】D。
【解析】ABC．洗衣机、电冰箱主要是把电能转化为机械能。电视机在工作时，主要将电能转化为声能和光能，故ABC不符合题意；
D．电饭煲工作时把电能转化为内能，利用电流的热效应来工作的，故D正确。
故选D。
2.电炉丝通电一段时间后热得发红，而连接电炉丝的导线却不怎么热，这主要是因为（ ）。
A．导线的绝缘皮隔热；
B．导线的电阻远小于电炉丝的电阻；
C．导线散热比电炉丝快；
D．通过导线的电流小于通过电炉丝的电流
【答案】B。
【解析】根据题意可知，电炉丝与导线串联，通过它们的电流I和通电时间t相等，因为Q=I2Rt，R电炉丝＞R导线，所以Q电炉丝＞Q导线，即电阻越大，相同时间内产生的热量越多；而与散热快慢、隔热效果无关。故B正确。
故选B。
3.小明在探究某个科学问题时，把阻值恒定为R1、R2（R1=R2）的两段电热丝分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的两种不同液体，并连接成如图所示的实验电路，实验中所用温度计完全相同。则下列说法正确的是（ ）。
A．该装置可用来探究物质的吸热能力跟物体的种类是否有关；
B．该装置可用来探究物质的吸热能力跟物体的质量是否有关；
C．该装置可用来探究电流通过导体产生热量跟导体的电阻是否有关；
D．该装置可用来探究电流通过导体产生热量跟导体中的电流是否有关
【答案】A。
【解析】A．根据题意，两个电阻串联，通过两电阻的电流、通电时间、电阻都相同，两个烧瓶中的液体的种类是不同的，可以根据温度计升高的示数来物质的吸热能力，故A正确；
B．探究物质的吸热能力跟物体的质量是否有关时，应控制液体的种类相同，故无法完成实验，故B错误；
CD．通过两电阻的电流、通电时间、电阻都相同，故无法探究导体产生热量跟导体的电阻、电流的关系，故CD错误。
故选A。
4.如图所示，电阻为R的某型号风扇，连接在电压为U的电路上，若通过的电流为I，工作时间为t。则计算电流通过电风扇产生的热量，下面公式选用正确的是（ ）。
A．UIt B．t C．I2Rt D．都可以
【答案】C。
【解析】电功的计算公式：W=UIt是用来计算用电器消耗电能的，焦耳定律公式：Q=I2Rt是用来计算电流产生热量的；用电器如果将电能只转化为内能，则
是通用的，而电动机是非纯电阻电路，工作时将电能转化为机械能和内能，计算产生热量只能用Q=I2Rt来计算。综上所述，故ABD错误，C正确。
故选C。
5.电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（ ）。
A．通过导线的电流小于通过电阻丝的电流；
B．导线的绝热皮隔热；
C．导线的电阻远小于电阻丝的电阻；
D．导线散热比电阻丝快
【答案】C。
【解析】A．电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误，A不符合题意；
BCD．因为，且，所以产生的热量：，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C符合题意，BD不符合题意。
故选C。
6.如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个相同透明容器中密封着等质量的空气，下列说法正确的是（ ）。
A．此实验装置可以探究电流产生的热量与电流大小的关系；
B．此实验装置无法探究电流产生的热量与通电时间的关系；
C．通电一段时间后，右侧U形管中液面的高度差比左侧的大；
D．此装置利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
【答案】C。
【解析】A．根据焦耳定律可知，要探究电流产生的热量与电流大小的关系，要控制电阻大小和通电时间两个物理量不变，由图可知两个串联的电阻大小不一样，故不能用来探究电流产生的热量与电流大小的关系，故A错误。
B．此实验装置要想探究电流产生的热量与通电时间的关系，由可知，可以用容器中的任一电阻为研究对象，控制电阻和电流大小不变，改变通电时间的长短，观察U形管中液面的高度差的变化，既可以得出探究电流产生的热量与通电时间的关系，故B错误。
C．由可知，通电一段时间后，即加热时间相同，左右两侧的电阻为串联，通过两电阻的电流也相等，由于右侧电阻大于左侧的电阻，所以右侧产生的热量多于左侧，右侧气体膨胀后的体积比左侧气体膨胀后的体积大，故右侧U形管中液面的高度差比左侧的大，故C正确。
D．由题可知，由于两个相同透明容器中密封着等质量的空气，此装置利用透明容器中气体的热胀冷缩来反映电阻丝放出热量的多少，故D错误。
故选C。
7.如图所示，电炉丝与两根导线串联连接到家庭电路中，电炉子通电电炉丝很快就热得发红，而导线却几乎不热。你能根据这个现象可以提出的最有探究价值且易于探究的科学问题是（ ）。
A．电流通过电炉丝产生的热量跟哪些因素有关？
B．电流通过导体产生的热量跟电流大小有什么关系？
C．电流通过导体产生的热量跟导体电阻有什么关系？
D．电流通过导体产生的热量跟哪些因素有关？
【答案】C。
【解析】通电一段时间后，电炉丝很热，而连接电炉丝的导线却不热，说明电炉丝产生的热量较多，已知电炉丝与导线是串联的，通过的电流和通电时间都相同，只有电阻不同，所以最有价值且易于探究的科学问题是:“电流通过导体产生的热量跟导体电阻有什么关系?”，故ABD不符合题意，C符合题意。
故选C。
8.小军同学根据他在电学实验课上获得的实验数据，画出如图所示的图像。其中图线①表示电阻R1，图线②表示电阻R2。根据图像信息可判断（ ）。
A．当R1和R2串联时，两个电阻的阻值不可能相等；
B．当R1两端电压为9V时，通过它的电流为0.9A；
C．当通过R1电流为0.5A时，1min内电阻R1产生的热量为150J；
D．当R1和R2串联，R2的功率为0.2W时，R1的功率为1.6W
【答案】BC。
【解析】A．R1和R2串联时，串联电路电流处处相等，由图知两图线的交点处的电流和电压值都相等，根据公式可知，此时两个电阻的阻值相等，故A错误；
B．由图像可知，当R1两端的电压为8V时，通过的电流为0.8A，由欧姆定律可得，此时电阻R1的阻值
由于R1的I-U图像为一条倾斜的直线，所以可知R1为定值电阻，则当R1两端的电压为9V时，通过它的电流
故B正确；
C．由图知，当通过R1的电流为0.5A时，其两端的电压为5V，1min内电阻R1产生的热量
Q1=W1=U1″I1″t=5×0.5A×60s=150J
故C正确；
D．当R1和R2串联，串联电路电流处处相等，当R2的功率为0.2W时，对应电流是0.2A，电压是1V，此时通过R1的电流同为0.2A，由图可知其两端的电压为2V，根据P=UI可知R2的功率
P=UI=2V×0.2A=0.4W
故D错误。
故选BC。
9.严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。这只电热靴的低温挡为12W，则（ ）。
A．开关S2接a时电热靴功率最大；
B．该电热靴利用了电流的热效应；
C．该电热靴的安全电压应为220V；
D．中温挡和髙温挡的功率分别为16W和24W
【答案】BD。
【解析】A．两电阻丝规格相同，设R1与R2的阻值都为R；由可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，总电阻最大，电功率最小，电热靴处于低温档；当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，故A不符合题意；
B．电热靴工作时，将电能转化成内能，利用了电流的热效应，故B符合题意；
C．因为家庭电路电压为220V，对人体的安全电压是不高于36V，所以该电热靴的电源电压大约只有几伏，故C不符合题意；
D．由上面分析可知，这只电热靴的低温挡的功率为
则
电热靴的高温挡的功率为
电热靴的中温挡的功率为
故D符合题意。
故选BD。
10.在超导状态下，导体的电阻R=_____Ω；如果利用超导输电线进行远距离输电，导线_____（选填“会”或“不会”）发热。
【答案】0；不会。
【解析】[1][2]当导体的温度降至某一低温时，它的电阻突然变为零，这种特性称超导性，由于超导体的电阻为零，所以在用超导体进行远距离输电时不会消耗电能产生热量，可以减少在输电过程中的能量损耗，大大节约能源。
11.在“探究电流通过导体产生的热量与电阻间关系”的实验中，甲、乙两烧瓶中电阻丝的阻值分别为R和2R，将它们浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过______显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是______。
【答案】温度计示数的变化；使电流和通电时间相同。
【解析】[1]通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少。
[2]要探究电流通过导体产生的热量与电阻间关系，需控制电流和通电时间相同，故如图装置中，两电阻丝串联，让通过的电流和通电时间相同。
12.成都的冬天比较湿冷，有的家庭使用了如图所示的电暖气片取暖。电暖气片是利用电流的________效应来工作的，电暖气片使用水来进行加热，是利用了水的比热容________的特点（选填“较大”或“较小”）。
【答案】热；较大。
【解析】[1]电暖气片工作的时候将电能转化为内能，加热暖气片中的水，是利用电流的热效应工作的；
[2]由于水的比热容比较大，相同质量的水和其他物质相比，降低相同的温度时放出的热量多，所以在冬天，电暖气片使用水来进行加热，是利用了水的比热容大的特点。
13.如图所示是一个“电热驱蚊器”，它是利用了电流的_____效应工作的，发热元件是一个阻值为1.0×104Ω的电阻。当发热元件两端的电压为220V时，通电100s产生的热量为_____J。
【答案】热；484。
【解析】[1][2]“电热驱蚊器”是利用了电流的热效应工作的，发热元件产生的热量为
14.某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．
【答案】加热；电热（电功）；4．8×105J。
【解析】当开关S接触点1时，电路中只有电阻R1，由P=U2/R可知，电路的电功率较大，故电饭煲处于加热状态．图乙是电功率与时间的关系图像，阴影部分面积表示电功率与时间的乘积，因W=Pt，所以表示的物理量是电功。其大小W=Pt=800W×10×60s=4．8×105J。
15.如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。
（1）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了______的研究方法。
（2）甲装置可探究电流产生的热量与________的关系，乙装置可探究电流产生的热量与________的关系，通电一段时间后，甲装置中_______（选填“左”或“右”）侧容器中U形管中液面高度差较大。
（3）如果乙装置中R3发生了断路，保证通电时间相同，与之前相比较，则左侧U形管中液面的高度差将_________（选填“变大”、“变小”或“不变”）。
（4）英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的_______成正比，跟________成正比，这个规律叫做焦耳定律，其表达式为_______。
【答案】转换法；电阻大小；电流大小；右；变小；电阻；通电时间；Q=I2Rt。
【解析】（1）[1]电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，液体温度的变化可以通过液面高度差的变化来反映，这属于转换法的应用。
（2）[2]甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，电阻不同，探究电流产生的热量与电阻的关系。
[4]在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多；左边容器中的电阻小于右边容器中的电阻，由Q=I2Rt知道，甲图右边容器中的电阻产生的热量多，右侧容器中U形管中的液面高。
[3]在图乙中，电阻和通电时间是相同的，而通过它们的电流不同，所以，探究导体产生的热量与通过导体的电流的关系。
（3）[5]当乙装置中R3发生了断路时，电路中只有R1和R2串联，此时电路中的总电阻变大，电路中电流变小，根据焦耳定律Q=I2Rt在相同时间内，电阻丝R1产生热量变小，与步骤（2）相比较，则左侧U形管中液面的高度差将变小。
（4）[6][7][8]英国物理学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比这个规律叫做焦耳定律，其表达式为Q=I2Rt。
二、综合练（能力提升）
16.甲图是小灯泡L和电阻R的I～U图象。将小灯泡L和电阻R接入乙图电路中，电源电压恒定不变，只闭合开关S1，小灯泡L的实际功率为1W，则此时小灯泡L的电阻为______Ω；再闭合开关S2，电阻R在1min内产生的热量为______J。
【答案】4；24。
【解析】（1）[1]由欧姆定律知，电阻一定时，电流与电压成正比，由图象知，正比例图象是R的I～U图象，曲线是L的I～U图象。由电路图可知，只闭合开关S1，电路是灯泡的简单电路，由图象可知，当灯泡两端的电压UL＝2V，通过的电流IL＝0.5A
且此时小灯泡L的实际功率PL＝ULIL＝2V×0.5A＝1W
所以此时灯泡电阻
[2]电源电压U＝UL＝2V
再闭合开关S2时，R与L并联，因并联电路中各支路两端的电压相等U＝UL＝UR＝2V
由图象可知，此时通过R的电流IR＝0.2A
R在1min内产生的热量QR＝IR2Rt＝（0.2A）2×10Ω×60s＝24J。
17.小明家在不远处施工，临时用导线将电水壶接入家中电能表 ，如图所示。电水壶的规格为“220V 1210W”，当电路中使用电水壶烧水时，电能表的铝盘转动110r，用时120s。导线和电水壶的电阻不随温度变化。
（1）电水壶是利用电流的 ______工作的；
（2）求电水壶的电阻；( )
（3）求导线的电阻；( )
（4）电水壶烧水时导线上产生的热量。( )
【答案】热效应；40Ω；4Ω；12000J。
【解析】[1]电流通过导体时产生热量的现象叫电流的热效应，电水壶是利用电流的热效应工作的。
[2]电水壶的电阻为
[3]当电路中单独使用电水壶烧水时，消耗的电能为
此时电路的总功率为
此时电水壶和导线的总电阻为
由于导线与电水壶串联接入电路中，则导线的电阻为
[4]当电路中使用电水壶烧水时，通过电路的电流
则导线上产生的热量为。
18.为探究电流通过导体时产生热量的多少与哪些因素有关，设计如图甲的装置，将两段阻值不同的电阻丝（R1＝5Ω，R2＝10Ω）分别密封在两个完全相同的容器内，密闭容器内封闭等质量的空气。
（1）图甲所示的两个密闭容器内，电阻丝按照虚线框中的方式连接，采用这种连接方式是为了保证 _____和 _____相同；
（2）在实验中电流通过电阻产生的热量多少是通过观察 _____来进行比较的，从图甲中的现象可以得出结论：电流与通电时间相同时，电阻越大，电阻产生热量越 _____（选填“多”或“少”）；
（3）将甲装置改换如图乙所示，为探究电流通过导体时产生热的多少与电流大小关系，D盒中的电阻丝的电阻应该为 _____Ω。实验过程中，C、D两容器中电阻丝相同时间内放出热量QC_____QD（选填“大于”“小于”等于”）；
（4）若将右容器外的电阻丝放入容器内，则可探究电流产生的热量跟 _____的关系，通电一段时间后，_____（选填“左”或“右”）侧的液面高。
【答案】电流；通电时间；两侧U形管中液面高度的变化；多；10；大于；电阻；左。
【解析】（1）[1][2]将两个电阻串联起来，保证了通过两电阻的电流相同，闭合开关，同时工作，断开开关，同时停止工作，故可以控制通电时间相同。
（2）[3]电流通过电阻产生的热量越多，密闭容器内封闭等质量的空气膨胀程度越大，压强越大，U形管液面的高度差变化越大，故可以根据两侧U形管中液面高度的变化来比较电流通过电阻产生的热量多少。
[4]根据焦耳定律可知，电流与通电时间相同时，电阻越大，电阻产生热量越多。
（3）[5]由于是探究电流产生的热量大小与电流的关系，故需要控制加热电阻的大小相同，故D容器内的电阻需要为10Ω。
[6]实验过程中，C中的电阻在干路上，D两容器中电阻丝在支路上，在干路上的电流比较大，电阻丝的大小相同，相同时间内C中电阻丝产生的热量大于D容器中电阻丝产生热量。
（4）[7]将外面的电阻放入容器中后，将D容器中的两个电阻当成一个整体，其与C容器中的电阻串联，故通过电阻丝的电流相同，通过时间也相同，故可探究电流产生的热量跟电阻的关系。
[8]根据并联电阻的规律，右侧容器中电阻丝的电阻变小，根据焦耳定律，产生的热量小，故左侧液面高。
三、培优练（挑战自我）
19.中国茶文化源远流长，如图甲是某款工夫茶保温碟。电路原理如图乙所示，电阻R1为发热体，它的额定电功率为22W且电阻不变。电流通过发热体加热底板使茶汤保温；L为电功率忽略不计的电源指示灯。求：
（1）发热体正常工作时的电流______；
（2）当实际电压为198V时，发热体工作100s消耗的电能______；
（3）为了适应不同品种茶汤的保温需求，小郑对电路进行重新设计（如图丙），移动滑片可以连续调节发热体的电功率，最低可调至额定功率的四分之一，若发热体产生的热量全部被茶汤吸收，该电路电能利用率的范围为______%~______%。（电能利用率η＝）
【答案】0.1A；1782J；50；100。
【解析】（1）[1]由题意可知发热体额定电压U=220V，额定功率P=22W，由P=UI可知电流
（2）[2]由欧姆定律可知发热体电阻
实际电压U实=198V，时间t=100s且电阻大小不变，消耗的电能有
（3）[3][4]当滑动变阻器滑片P置于b端时接入电路中电阻为0，电路中电能全部转化为发热体内能，此时电能利用率为100%；当发热体功率为额定功率四分之一时
由P=I2R可知此时电流为额定电流的二分之一，此时电路总功率
电能利用率。
20.现代新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示，其中R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。
求：（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量；
（4）产生的热量正好可以把2kg的水从室温20℃升高到100℃，求这个电饭锅的热效率。
【答案】（1）660W；（2）220Ω；（3）9.9×105J；（4）67.9%。
【解析】（1）当S和S1都闭合时，R1和R2并联，根据并联电阻的特点知，电路中的电阻最小，由知，此时电路消耗的电功率最大，由图乙可知，通过干路的电流为3A，由P=UI可得电饭锅的电功率
P=UI=220V×3A=660W
（2）当S闭合，只闭合开关S时，只有R1接入电路，由图乙可知，此时通过R1的电流为2A，由并联电路的电流特点可知，通过R2的电流为I2=I-I1=3A-2A=1A
由欧姆定律可得R2的电阻
（3）由图像可知，30min内电流是3A时的工作时间t=10min+5min=15min=900s
I′=2A时的工作时间t′=5min+10min=15min=900s
这30min内电饭锅产生的热量W=UIt+UI′t′=220V×3A×900s+220V×2A×900s=9.9×105J
（4）水吸收的热量Q吸=c水m(t2-t1)=4.2×103J/(kg•℃)×2kg×(100℃-20℃)=6.72×105J
这个电饭锅的热效率。
答：（1）S和S1都闭合时电饭锅的电功率为660W；（2）电热丝R2的阻值为220Ω；（3）这30min内电饭锅产生的热量为9.9×105J；（4）产生的热量正好可以把2kg的水从室温20℃升高到100℃，这个电饭锅的热效率为67.9%。
21.冬天到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为220V，额定功率为800W。求：
（1）该电热足浴盆加热系统是利用电流的______工作的；
（2）小明帮爷爷泡脚前，问是浴盆中加入初温为20℃的水，加热系统的加热电阻正常工作将水加热到40℃，则此加热过程中水吸收的热量是多少_______？水的比热容c水=4.2×103J/(kg·℃)
（3）加热系统的加热电阻正常工作产生热量是多少_______？
（4）该足浴盆加热效率是多少_______？
【答案】热效应；5.04×105J；7.2×105J；70%。
【解析】（1）[1]电流流过导体时，导体要发热，这种现象是电流的热效应，电热足浴盆加热系统是利用电流的热效应工作的。
（2）[2]水需要吸收的热量：Q=c水mΔt=4.2×103J/(kg·℃)×6kg×(40℃﹣20℃)=5.04×105J
（3）[3]足浴盆加热时消耗的电能W=Pt=800W×15×60s=7.2×105J
（4）[4]该足浴盆加热效率。
相关试卷
初中物理人教版九年级全册第十八章 电功率第4节 焦耳定律当堂检测题： 这是一份初中物理人教版九年级全册<a href="/wl/tb_c83787_t7/?tag_id=28" target="_blank">第十八章 电功率第4节 焦耳定律当堂检测题</a>，共8页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。
初中物理人教版九年级全册第4节 焦耳定律优秀练习题： 这是一份初中物理人教版九年级全册第4节 焦耳定律优秀练习题，文件包含184焦耳定律原卷版docx、184焦耳定律解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
初中物理人教版九年级全册第4节 焦耳定律一课一练： 这是一份初中物理人教版九年级全册第4节 焦耳定律一课一练，共14页。试卷主要包含了4 焦耳定律》同步练习等内容，欢迎下载使用。
