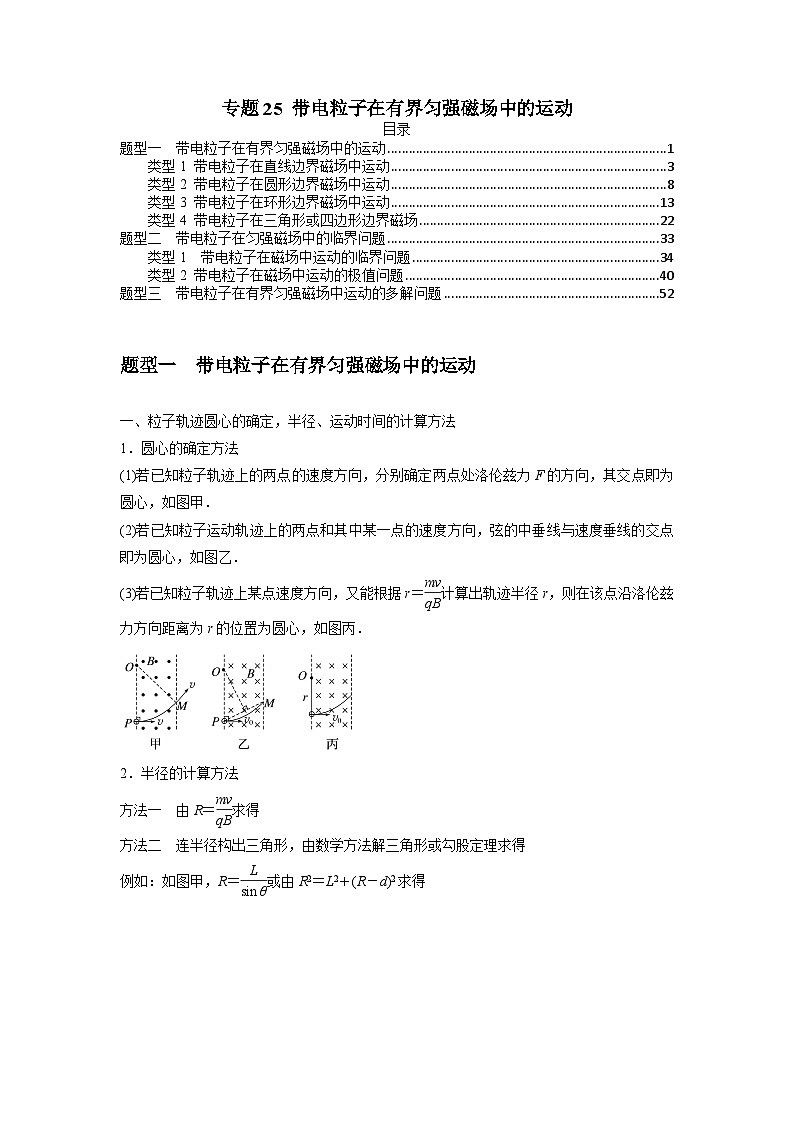

专题25 带电粒子在有界匀强磁场中的运动-2024届高考物理一轮复习热点题型归类训练（原卷版）
展开
这是一份专题25 带电粒子在有界匀强磁场中的运动-2024届高考物理一轮复习热点题型归类训练（原卷版），共24页。试卷主要包含了粒子轨迹圆心的确定，半径，带电粒子在有界磁场中的运动等内容，欢迎下载使用。
TOC \ "1-3" \h \u \l "_Tc1636" 题型一 带电粒子在有界匀强磁场中的运动 PAGEREF _Tc1636 \h 1
\l "_Tc10026" 类型1 带电粒子在直线边界磁场中运动 PAGEREF _Tc10026 \h 3
\l "_Tc28404" 类型2 带电粒子在圆形边界磁场中运动 PAGEREF _Tc28404 \h 8
\l "_Tc29108" 类型3 带电粒子在环形边界磁场中运动 PAGEREF _Tc29108 \h 13
\l "_Tc4556" 类型4 带电粒子在三角形或四边形边界磁场 PAGEREF _Tc4556 \h 22
\l "_Tc21616" 题型二 带电粒子在匀强磁场中的临界问题 PAGEREF _Tc21616 \h 33
\l "_Tc4076" 类型1 带电粒子在磁场中运动的临界问题 PAGEREF _Tc4076 \h 34
\l "_Tc20144" 类型2 带电粒子在磁场中运动的极值问题 PAGEREF _Tc20144 \h 40
\l "_Tc3180" 题型三 带电粒子在有界匀强磁场中运动的多解问题 PAGEREF _Tc3180 \h 52
题型一 带电粒子在有界匀强磁场中的运动
一、粒子轨迹圆心的确定，半径、运动时间的计算方法
1．圆心的确定方法
(1)若已知粒子轨迹上的两点的速度方向，分别确定两点处洛伦兹力F的方向，其交点即为圆心，如图甲．
(2)若已知粒子运动轨迹上的两点和其中某一点的速度方向，弦的中垂线与速度垂线的交点即为圆心，如图乙．
(3)若已知粒子轨迹上某点速度方向，又能根据r＝eq \f(mv,qB)计算出轨迹半径r，则在该点沿洛伦兹力方向距离为r的位置为圆心，如图丙．
2．半径的计算方法
方法一 由R＝eq \f(mv,qB)求得
方法二 连半径构出三角形，由数学方法解三角形或勾股定理求得

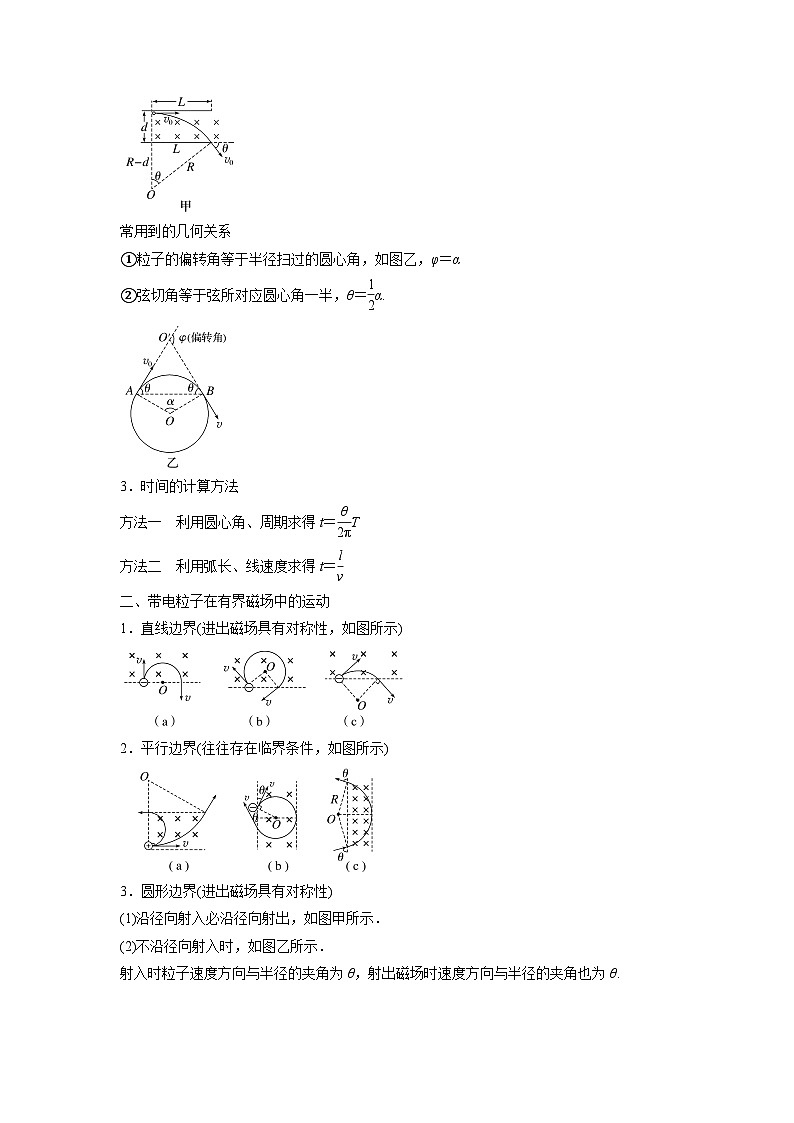

例如：如图甲，R＝eq \f(L,sin θ)或由R2＝L2＋(R－d)2求得
常用到的几何关系
①粒子的偏转角等于半径扫过的圆心角，如图乙，φ＝α
②弦切角等于弦所对应圆心角一半，θ＝eq \f(1,2)α.
3．时间的计算方法
方法一 利用圆心角、周期求得t＝eq \f(θ,2π)T
方法二 利用弧长、线速度求得t＝eq \f(l,v)
二、带电粒子在有界磁场中的运动
1．直线边界(进出磁场具有对称性，如图所示)
2．平行边界(往往存在临界条件，如图所示)
3．圆形边界(进出磁场具有对称性)
(1)沿径向射入必沿径向射出，如图甲所示．
(2)不沿径向射入时，如图乙所示．
射入时粒子速度方向与半径的夹角为θ，射出磁场时速度方向与半径的夹角也为θ.

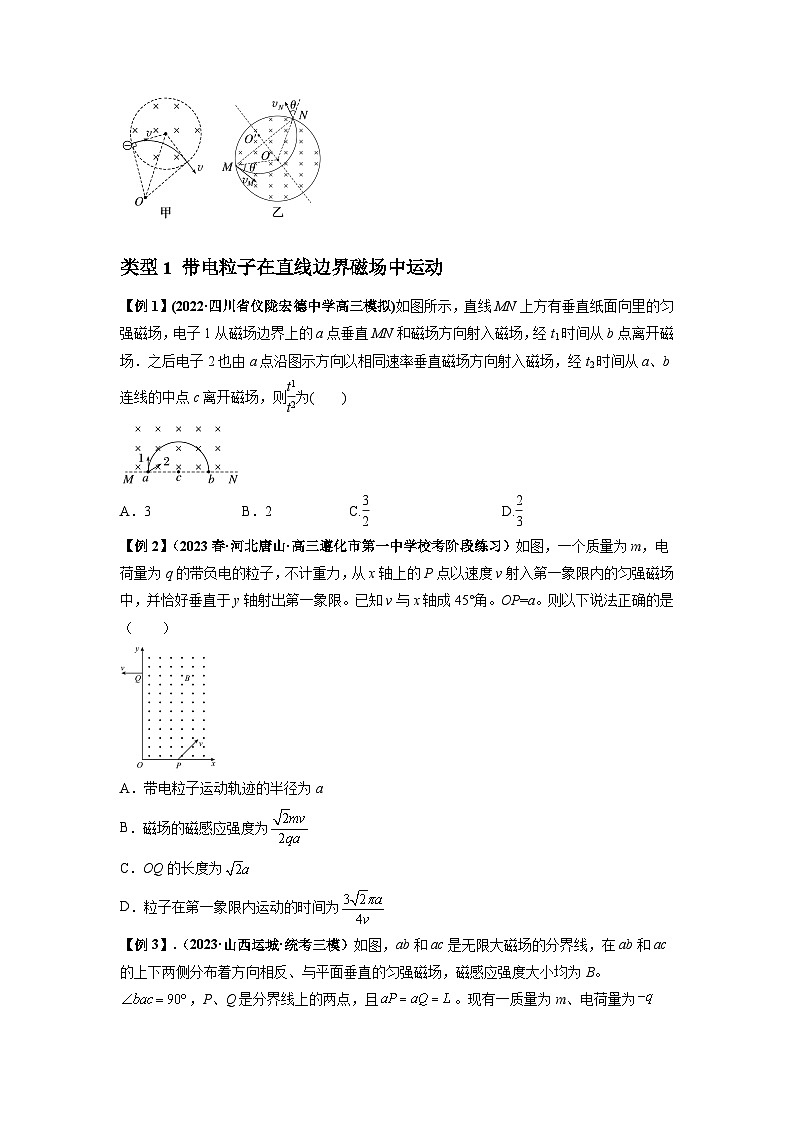

类型1 带电粒子在直线边界磁场中运动
【例1】(2022·四川省仪陇宏德中学高三模拟)如图所示，直线MN上方有垂直纸面向里的匀强磁场，电子1从磁场边界上的a点垂直MN和磁场方向射入磁场，经t1时间从b点离开磁场．之后电子2也由a点沿图示方向以相同速率垂直磁场方向射入磁场，经t2时间从a、b连线的中点c离开磁场，则eq \f(t1,t2)为( )
A．3 B．2 C.eq \f(3,2) D.eq \f(2,3)
【例2】（2023春·河北唐山·高三遵化市第一中学校考阶段练习）如图，一个质量为m，电荷量为q的带负电的粒子，不计重力，从x轴上的P点以速度v射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。已知v与x轴成45°角。OP=a。则以下说法正确的是（ ）
A．带电粒子运动轨迹的半径为a
B．磁场的磁感应强度为
C．OQ的长度为
D．粒子在第一象限内运动的时间为
【例3】.（2023·山西运城·统考三模）如图，ab和ac是无限大磁场的分界线，在ab和ac的上下两侧分布着方向相反、与平面垂直的匀强磁场，磁感应强度大小均为B。，P、Q是分界线上的两点，且。现有一质量为m、电荷量为的粒子从P点沿PQ方向水平射出，粒子射出速度，不计粒子的重力，下列说法正确的是（ ）
A．粒子运动的轨迹半径为
B．粒子由P点运动到Q点所用的时间为
C．若射出速度为，粒子第一次运动到ac边上的位置到a点的距离为
D．若射出速度为，粒子由P点运动到Q点所用时间为
【例4】（2023春·广东潮州·高三校考期中）薄铝板将同一匀强磁场分成Ⅰ、Ⅱ两个区域，高速带电粒子可穿过铝板一次，在两个区域内运动的轨迹如图所示，半径R1>R2，假定穿过铝板后粒子电荷量保持不变，但速率减小，则该粒子（ ）
A．带正电
B．在Ⅰ、Ⅱ区域的运动时间相同
C．从Ⅱ区域穿过铝板运动到Ⅰ区域
D．从Ⅰ区域穿过铝板运动到Ⅱ区域
【例5】（2023秋·陕西西安·高三长安一中校考期末）如图所示，两个速度大小相同、比荷不同的带电粒子1、2，沿水平方向从同一点垂直射入匀强磁场中，磁场方向垂直纸面向里。当它们从磁场下边界飞出时相对入射方向的偏转角分别为90°、60°，则它们在磁场中运动的（ ）
A．轨迹半径之比为2∶1B．比荷之比为2∶1
C．时间之比为3∶2D．周期之比为2∶1
类型2 带电粒子在圆形边界磁场中运动
【例1】（2023春·广东潮州·高三潮州市金山中学校考阶段练习）如图所示，圆形区域内有垂直纸面向里的匀强磁场，一带电粒子从圆周上的点沿半径方向射入磁场。若粒子射入磁场时的速度大小为，运动轨迹为；若粒子射入磁场时的速度大小为，运动轨迹为。不计粒子的重力，下列判断正确的是（ ）
A．粒子带负电
B．速度小于速度
C．粒子以速度射入时，在磁场中运动时间较长
D．粒子以速度射入时，在磁场中受到的洛伦兹力较大
【例2】．（2023春·云南曲靖·高三统考期中）如图所示，在纸面内半径为R的圆形区域中充满了垂直于纸面向里，磁感应强度大小为B的匀强磁场。一点电荷从图中A点以速度v0沿和直径成角的方向垂直磁场射入，经磁场偏转后恰能从点射出。已知为区域磁场的一条直径，不计电荷的重力，下列说法正确的是（ ）
A．该点电荷带负电
B．该点电荷在磁场中做圆周运动的半径为R
C．该点电荷的比荷为D．该点电荷在磁场中的运动时间为
【例3】．（2023·辽宁·模拟预测）如图所示，半径为R、圆心为O的圆形区域内存在一垂直纸面向里的匀强磁场，直径ab水平。电子带电荷量为、质量为m，以速率v从a处始终沿纸面射入磁场，当电子在a处的速度方向与aO夹角为30°、斜向下时，离开磁场时的速度方向相比进入时的改变了60°。不计电子的重力，下列说法正确的是（ ）
A．圆形区域中磁场的磁感应强度大小为
B．改变入射方向，当电子经过O点时，电子在磁场中的运动时间为
C．改变入射方向，电子离开磁场时的速度方向不变
D．改变入射方向，电子离开磁场时的速度方向可能改变
【例4】（2023·山东济南·山东省实验中学校考二模）如图所示，半径为R的圆形区域中有垂直纸面向外的匀强磁场（图中未画出），磁感应强度B，一比荷为的带正电粒子，从圆形磁场边界上的A点以的速度垂直直径MN射入磁场，恰好从N点射出，且，下列选项正确的是（ ）
A．粒子在磁场中运动的时间为
B．粒子从N点射出方向竖直向下
C．若粒子改为从圆形磁场边界上的C点以相同的速度入射，一定从N点射出
D．若要实现带电粒子从A点入射，从N点出射，则所加圆形磁场的最小面积为类型3 带电粒子在环形边界磁场中运动
【例1】(2020·全国Ⅲ卷，18)真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示。一速率为v的电子从圆心沿半径方向进入磁场。已知电子质量为m，电荷量为e，忽略重力。为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为( )
A.eq \f(3mv,2ae) B.eq \f(mv,ae)
C.eq \f(3mv,4ae) D.eq \f(3mv,5ae)
【例2】（2023·湖北省直辖县级单位·统考模拟预测）地磁场对射入的宇宙粒子有偏转作用，假设地磁场边界到地心的距离为地球半径的
倍。如图所示是赤道所在平面的示意图，地球半径为R，匀强磁场垂直纸面向外，MN为磁场圆边界的直径，MN左侧宽度为的区域内有一群均匀分布、质量为m、带电荷量为的粒子垂直MN以速度v射入地磁场，正对地心O的粒子恰好打到地球表面，不计粒子重力及粒子间的相互作用，则（ ）
A．地磁场的磁感应强度大小为
B．打在地面时速度方向指向O的粒子在磁场中的运动时间为
C．从M点射入的粒子在磁场中速度偏转角的余弦值为
D．仅增大粒子速度，能打到地表的粒子数一定减少
【例3】（2023·陕西西安·西安中学校考模拟预测）2023年1月7日，中科院聚变大科学团队利用有“人造太阳”之称的全超导托卡马克大科学装置（EAST），发现并证明了一种新的高能量约束模式，对国际热核聚变实验堆和未来聚变堆运行具有重要意义。其基本原理是由磁场约束带电粒子运动，使之束缚在某个区域内。如图所示，环状磁场的内半径为，外半径为，被束缚的带电粒子的比荷为k，中空区域内带电粒子具有各个方向的速度，速度大小为v。中空区域中的带电粒子都不会穿出磁场的外边缘而被约束在半径为的区域内，则环状区域内磁场的磁感应强度大小可能是（ ）
A．B．
C．D．
【例3】．（2023春·重庆沙坪坝·高三重庆南开中学校考阶段练习）如图所示，半径分别为R和2R的同心圆处于同一平面内，O为圆心。两圆形成的圆环内（含边界）有垂直圆面向里的匀强磁场，磁感应强度大小为B。一质量为m、电荷量为q（）的粒子由大圆上的A点以速率v沿大圆切线方向进入磁场，粒子仅在磁场中运动，不计粒子的重力，则粒子运动速率v可能为（ ）
A．B．C．D．
【例4】．（2023·全国·高三专题练习）地磁场对宇宙高能粒子有偏转作用，从而保护了地球的生态环境。赤道平面的地磁场简化为如图所示，O为地球球心、R为地球半径。地磁场只分布在半径为R和的两边界之间的圆环区域内，磁感应强度大小均为B，方向垂直纸面向里。假设均匀分布的带正电高能粒子以相同速度垂直沿赤道平面射向地球。已知粒子质量均为m、电荷量均为q，不计粒子的重力及相互作用力。下列说法正确的是（ ）
A．若粒子速率小于，入射到磁场的粒子可以到达地面
B．若粒子速率小于，入射到磁场的粒子均无法到达地面
C．若粒子速率为，正对着O处入射的粒子恰好可以到达地面
D．若粒子速率为，入射到磁场的粒子恰好有一半可以到达地面
【例5】（2023·全国·高三专题练习）2020年12月4日，新一代“人造太阳”装置——中国环流器二号M装置（HL-2M）在成都建成并实现首次放电，该装置通过磁场将粒子约束在小范围内实现核聚变。其简化模型如图所示，核聚变主要原料氕核和氘核均从圆心O沿半径方向射出，被约束在半径为和两个同心圆之间的环形区域，该区域存在与环面垂直的匀强磁场。则下列说法正确的是（ ）
A．若有粒子从该约束装置中飞出，则应减弱磁场的磁感应强度
B．若两种粒子速率相同，氕核不会从该约束装置中飞出，则氘核也一定不会从该约束装置中飞出
C．若两种粒子在磁场中做圆周运动的半径相同，则两种粒子具有相同大小的动量
D．若氘核在磁场中运动的半径，则氘核会从该约束装置中飞出
类型4 带电粒子在三角形或四边形边界磁场
【例1】(2019·全国卷Ⅱ·17)如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于纸面(abcd所在平面)向外．ab边中点有一电子发射源O，可向磁场内沿垂直于ab边的方向发射电子．已知电子的比荷为k.则从a、d两点射出的电子的速度大小分别为( )
A.eq \f(1,4)kBl，eq \f(\r(5),4)kBl B.eq \f(1,4)kBl，eq \f(5,4)kBl
C.eq \f(1,2)kBl，eq \f(\r(5),4)kBl D.eq \f(1,2)kBl，eq \f(5,4)kBl
【例2】（2023·重庆·校联考三模）如题图，直角三角形ABC区域内有垂直纸面向里的匀强磁场（图中未画出），AC边长为l，为，一群比荷为的带负电粒子以相同速度从C点开始一定范围垂直AC边射入，射入的粒子恰好不从AB边射出，已知从BC边垂直射出的粒子在磁场中运动的时间为，在磁场中运动时间最长的粒子所用时间为，则以下说法中正确的是（ ）
A．磁感应强度大小为B．粒子运动的轨道半径为
C．粒子射入磁场的速度大小为D．粒子在磁场中扫过的面积为
【例3】．（2023·新疆·统考三模）如图所示，边长为L的正方形内表面涂有荧光材料，粒子打在表面会被吸收并发出荧光。正方形区域内存在方向垂直该平面向外、磁感应强度大小为B的匀强磁场，粒子源从正方形边的中点P沿垂直磁场方向持续发射质量为m、电量为q的带正电的某种粒子，发射速度方向斜向上，速度大小与发射角的关系为，为发射速度方向与水平方向的夹角，，其中的粒子恰好从边中点射出。不计粒子间的相互作用力和粒子的重力，下列说法正确的是（ ）
A．粒子从P点运动至与边相切所需的时间为
B．粒子在边发出荧光的总长度为L
C．打在B点的粒子轨道半径为
D．粒子在磁场中运动的最长时间为
【例3】（2023·山东·模拟预测）如图所示的正方形区域存在垂直纸面向里的匀强磁场，一带电粒子从ad边中点e沿ec方向射入磁场。当射入速度大小为v时，恰好从bc边中点f飞出磁场。不计粒子所受重力。下列说法正确的是（ ）
A．当粒子速度大小为时，粒子离开磁场时的速度方向与磁场边界垂直
B．当粒子速度大小为时，粒子在磁场区域运动过程中速度方向改变了90°
C．粒子两次射入速度大小分别为，在磁场中运动时间分别为，若，则有
D．若粒子射入速度大小合适，可能从ab边界上任一点飞出磁场
【例4】（2023春·重庆·高三校联考期中）如图所示，垂直纸面向里的匀强磁场分布在边长为的等边三角形内，是边的中点，一群相同的带负电的粒子仅在磁场力作用下，从点沿纸面以平行于边方向、大小不同的速率射入三角形内，不考虑粒子间的相互作用力，已知粒子在磁场中运动的周期为T，则下列说法中正确的是（ ）
A．粒子垂直边射出时，半径等于
B．速度小的粒子一定比速度大的粒子在磁场中运动时间长
C．粒子可能从点射出，且在磁场中运动的时间为
D．粒子可能从边射出，且在磁场中运动时间为
【例5】．（2023春·河南·高三校联考阶段练习）如图所示，正三角形ABC内有垂直纸面向里的匀强磁场（图中末画出），磁感应强度的大小为B，三角形的边长为L，B点有一离子源，能发出速率相同、方向不同的带电粒子，粒子的质量为m、电荷量为，粒子的速率，粒子的重力忽略不计，不考虑粒子之间的相互作用，（已知）。下列说法正确的是（ ）
A．粒子在磁场中运动的最长时间为
B．与BC边夹角为的粒子从BC边射出，且射出的速度方向与BC边夹角仍为
C．从BC边射出的粒子轨迹可能与AC边相切
D．当粒子射入磁场速度方向与BC边夹角为时，从AC边射出的粒子在磁场中运动的时间最短
【例6】．（2023·全国·高三专题练习）在矩形区域内存在一个垂直纸面向外、磁感应强度大小为B的匀强磁场，边长为，边长为。带正电的粒子从O点沿方向以不同速率射入，已知粒子的质量为m、电荷量为q，粒子所受重力及粒子间的相互作用均忽略不计。取，下列说法正确的是（ ）
A．粒子在磁场中运动的最长时间为B．粒子在磁场中运动的最长时间为
C．垂直边界射出时，粒子的速度大小为D．垂直边界射出时，粒子的速度大小为
题型二 带电粒子在匀强磁场中的临界问题
解决带电粒子在磁场中运动的临界问题的关键，通常以题目中的“恰好”“最大”“至少”等为突破口，寻找临界点，确定临界状态，根据磁场边界和题设条件画好轨迹，建立几何关系求解．
1．临界条件
带电粒子刚好穿出(不穿出)磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切，故边界(边界的切线)与轨迹过切点的半径(直径)垂直．
2．几种常见的求极值情况(速度一定时)
(1)最长时间：弧长最长，一般为轨迹与直线边界相切．
圆形边界：公共弦为小圆直径时，出现极值，即：
当运动轨迹圆半径大于圆形磁场半径时，以磁场直径的两端点为入射点和出射点的轨迹对应的圆心角最大，粒子运动时间最长．
(2)最短时间：弧长最短(弦长最短)，入射点确定，入射点和出射点连线与边界垂直．
如图，P为入射点，M为出射点．此时在磁场中运动时最短．
类型1 带电粒子在磁场中运动的临界问题
【例1】(多选)如图所示，在坐标系的y轴右侧存在有理想边界的匀强磁场，磁感应强度为B，磁场的宽度为d，磁场方向垂直于xOy平面向里．一个质量为m、电荷量为－q(q>0)的带电粒子，从原点O射入磁场，速度方向与x轴正方向成30°角，粒子恰好不从右边界射出，经磁场偏转后从y轴上的某点离开磁场．忽略粒子重力．关于该粒子在磁场中的运动情况，下列说法正确的是( )
A．它的轨道半径为eq \f(2,3)d
B．它进入磁场时的速度为eq \f(2qBd,3m)
C．它在磁场中运动的时间为eq \f(2πm,3qB)
D．它的运动轨迹与y轴交点的纵坐标为eq \r(3)d
【例2】（2022届云南省高三（下）第一次统测物理试题）如图所示，直角三角形AOC，，AO右侧某区域存在垂直于AOC平面的匀强磁场（图中未画出），其磁感应强度大小为B。一质量为m、电荷量为q(q>0)的粒子以速度v从C点垂直于AC进入磁场，该粒子经磁场偏转后平行于CO射到AC边上的D点（图中未画出），粒子重力不计。下列说法正确的是（ ）
A. 粒子从C点射入磁场，在到达D点前始终未离开磁场
B. 磁场方向垂直AOC平面向里
C. CD间的距离为
D. 粒子从C点到D点时间为【例3】（2023·全国·高三专题练习）空间存在匀强磁场，磁感应强度大小为B，方向垂直于纸面，线段是屏与纸面的交线，长度为，其左侧有一粒子源S，可沿纸面内各个方向不断发射质量为m、电荷量为q、速率相同的粒子；，P为垂足，如图所示，已知，若上所有的点都能被粒子从其右侧直接打中，则粒子的速率至少为（ ）
A．B．C．D．
【例4】（2023·高三单元测试）长为l的水平放置极板间有垂直纸面向里的匀强磁场，如图所示。磁感应强度大小为B，板间距离为l，极板不带电。现有质量为m、电荷量为q的带正电粒子（不计重力），从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用的办法是（ ）
A．使粒子的速度B．使粒子的速度
C．使粒子的速度D．使粒子的速度
【例5】（2023·河南洛阳·统考模拟预测）如图所示，真空区域有左右宽度为l、上下足够长的匀强磁场，匀强磁场的磁感应强度大小为B，磁场方向垂直于纸面向里，MN、PQ是磁场的左右竖直边界。一质量为m、电荷量为q的粒子（不计粒子重力），在竖直平面内，沿着与MN夹角为的方向射入磁场中。则下列说法正确的是（ ）
A．若带电粒子带负电，入射速度只要大于，粒子就会从PQ射出
B．粒子在磁场中运动的最长时间可能是
C．MN边界上，从入射点下方射出的所有粒子，在磁场中运动时间均为
D．若在该空间再加一个匀强电场，粒子有可能做匀加速直线运动
类型2 带电粒子在磁场中运动的极值问题
【例1】（2023春·安徽安庆·高三安庆一中校考期中）如图所示，OACD是一长为OA=l的矩形，其内存在垂直纸面向里的匀强磁场，一质量为m、带电量为q的粒子从O点以速度v0垂直射入磁场，速度方向与OA的夹角为，粒子刚好从A点射出磁场，不计粒子的重力，则（ ）
A．粒子一定带正电
B．匀强磁场的磁感应强度为
C．粒子从O到A所需的时间为
D．矩形磁场的宽度最小值为
【例2】（2023春·云南昆明·高三昆明一中校考阶段练习）如图所示，空闻有半径为R的圆形匀强磁场，磁感应强度大小为B，方向垂直于纸面，在距圆心O为处有一粒子源，时刻沿纸面内的任意方向上均匀发射出速度大小相同的大量带电粒子，粒子比荷为k，粒子在磁场中运动的半径为，则（ ）
A．粒子在圆形磁场区域中运动的最短时问为
B．粒子在圆形磁场区城中运动的最短时间为
C．时刻，出磁场与未出磁场的粒子数之比为
D．时刻，出磁场与未出磁场的粒子数之比为
【例3】．（2023·全国·模拟预测）如图所示，竖直平面内半径为R、圆心为O的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的收集板。三角形MON为等腰直角三角形，，从圆形磁场最高点P沿PO方向向圆形区域内射入大量速率不同的同种粒子，粒子所带电荷量均为q、质量均为m且带正电。忽略粒子之间的相互作用力和粒子重力，关于打在MN区域的粒子，下列说法正确的是（ ）
A．粒子在磁场中运动的最长时间
B．打在收集板上的粒子的最大速率
C．整个过程中位移最小的粒子速率
D．整个过程中位移最小的粒子运动的时间
【例4】（2023春·江西·高三校联考阶段练习）如图所示，在竖直面内按虚线分割为两个区域，区域上部分有垂直纸面向外的匀强磁场，磁感应强度为B，虚线部分是一个半圆，半径为R，部分是水平直线，长度为；部分为等高水平直线，长度为R。一群质量为m、电荷量为的粒子从c点竖直向上射入磁场。在磁场中，关于运动时间最长的粒子的速度v和时间t，下列关系式正确的有（ ）
A．B．C．D．
【例5】（2023春·山东潍坊·高三统考期中）如图所示，直角三角形abc区域存在垂直纸面向外的匀强磁场，磁感应强度大小为B，ab边长为2L，∠a=30°，一粒子源固定在ac边的中点d，粒子源垂直ac边向磁场中发射不同速率的带正电的粒子，粒子均从bc边界射出，已知粒子质量为m、电荷量为q，下列说法正确的是（ ）
A．粒子运动的速率可能为
B．粒子在磁场中运动的时间可能为
C．bc边界上有粒子射出的区域长度最大为
D．有粒子经过的磁场区域的面积最大为
【例6】（2023春·重庆渝中·高三重庆巴蜀中学校考阶段练习）如图所示，在竖直平面内有两个同心圆，圆心在O点，小圆内部区域Ⅰ和两圆之间的环形区域Ⅱ均存在匀强磁场（图中未画出），Ⅰ、Ⅱ区域磁场磁感应强度大小分别为、2B，已知Ⅰ区域磁场方向垂直竖直平面向外，带正电的粒子a从O点竖直向上射出，粒子a质量为m、电荷量为q、速度大小为v，粒子a射出小圆区域时，速度方向斜向上且与水平方向的夹角为30°，不计粒子重力和粒子间相互作用。P点为过O点的水平直径与小圆的右侧交点。下列说法正确的是（ ）
A．若Ⅱ区域中磁场方向垂直竖直平面向里，为使粒子a能回到O点，大圆半径最小值为
B．若Ⅱ区域中磁场方向垂直竖直平面向外，为使粒子a能回到O点，大圆半径最小值为
C．若Ⅱ区域磁场方向垂直竖直平面向外，粒子a从O点射出能回到O点且速度方向竖直向下，此过程中的轨迹长度最短为
D．若Ⅱ区域磁场方向垂直竖直平面向外，且粒子a始终不会飞出大圆，则粒子a从O点射出到第二次经过P点所用时间为
【例7】（2021春·福建福州·高三福州三中校考阶段练习）如图，在真空室内的P点，能沿纸面向各个方向不断发射电荷量为，质量为m的粒子（不计重力），粒子的速率都相同。ab为P点附近的一条水平直线，P到直线ab的距离PC=L，Q为直线ab上一点，它与P点相距。当直线ab以上区域只存在垂直纸面向里、磁感应强度为B的匀强磁场时，水平向左射出的粒子可到达Q点；当ab以上区域只存在平行该平面，方向竖直向下的匀强电场时，水平向左射出的粒子也可到达Q点。（已知sin37°=0.6，cs37°=0.8）求：
（1）粒子的发射速率；
（2）匀强电场的场强大小；
（3）仅有磁场时，能到达直线ab的粒子所用最短时间。
题型三 带电粒子在有界匀强磁场中运动的多解问题
带电粒子在洛伦兹力作用下做匀速圆周运动，由于带电粒子电性不确定、磁场方向不确定、临界状态不确定、运动的往复性造成带电粒子在有界匀强磁场中运动的多解问题．
(1)找出多解的原因．
(2)画出粒子的可能轨迹，找出圆心、半径的可能情况．
类型
分析
图例
带电粒子电性
不确定
带电粒子可能带正电荷，也可能带负电荷，初速度相同时，正、负粒子在磁场中运动轨迹不同，形成多解
如带正电，其轨迹为a；如带负电，其轨迹为b
磁场方向
不确定
只知道磁感应强度大小，而未具体指出磁感应强度方向，由于磁感应强度方向不确定而形成多解
若B垂直纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b
临界状态
不唯一
带电粒子飞越有界磁场时，可能穿过磁场飞出，也可能转过180°从入射界面一侧反向飞出，于是形成多解
【例1】（2023·新疆乌鲁木齐·统考三模）如图所示，圆心为O、半径为R的圆形区域内无磁场，圆形区域外存在方向垂直于纸面向外的匀强磁场，磁感应强度大小为B。一质量为m、电荷量为q的粒子从O点以大小为v的速度沿半径方向射出，射出后粒子做周期性运动。不计粒子重力，则粒子运动的周期可能为（ ）
A．B．C．D．
【例2】（2023·陕西西安·西安中学校考模拟预测）2023年1月7日，中科院聚变大科学团队利用有“人造太阳”之称的全超导托卡马克大科学装置（EAST），发现并证明了一种新的高能量约束模式，对国际热核聚变实验堆和未来聚变堆运行具有重要意义。其基本原理是由磁场约束带电粒子运动，使之束缚在某个区域内。如图所示，环状磁场的内半径为，外半径为，被束缚的带电粒子的比荷为k，中空区域内带电粒子具有各个方向的速度，速度大小为v。中空区域中的带电粒子都不会穿出磁场的外边缘而被约束在半径为的区域内，则环状区域内磁场的磁感应强度大小可能是（ ）
A．B．
C．D．运动具有
周期性
带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解
【例3】．（2023春·重庆沙坪坝·高三重庆南开中学校考阶段练习）如图所示，半径分别为R和2R的同心圆处于同一平面内，O为圆心。两圆形成的圆环内（含边界）有垂直圆面向里的匀强磁场，磁感应强度大小为B。一质量为m、电荷量为q（）的粒子由大圆上的A点以速率v沿大圆切线方向进入磁场，粒子仅在磁场中运动，不计粒子的重力，则粒子运动速率v可能为（ ）
A．B．C．D．
【例4】（2023·全国·模拟预测）如图所示，空间中有一个底角均为的梯形，上底与腰长相等为L，梯形处于磁感应强度大小为B、垂直于纸面向外的匀强磁场中，现c点存在一个粒子源，可以源源不断射出速度方向沿cd，大小可变的电子，电子的比荷为k，为使电子能从ab边射出，速度大小可能为（ ）
A．B．C．D．
【例5】．（2023·全国·高二专题练习）如图所示，A点的离子源沿纸面垂直OQ方向向上射出一束负离子，离子的重力忽略不计。为把这束负离子约束在OP之下的区域，可加垂直纸面的匀强磁场。已知O、A两点间的距离为s，负离子的比荷为，速率为v，OP与OQ间的夹角为30°，则所加匀强磁场的磁感应强度B的大小和方向可能是（ ）
A．，垂直纸面向里B．，垂直纸面向里
C．，垂直纸面向外D．，垂直纸面向外
【例6】（2023·湖南长沙·高三雅礼中学校考阶段练习）如图，纸面内有一矩形abcd，其长ab为4l、宽ad为，P、Q为ab边上的点，。在矩形abcd外存在范围足够大的匀强磁场（图中未画出磁场），磁感应强度大小为。一质量为m、带电荷量为q（）的粒子，从P点垂直ab以速度向外射入磁场，粒子从Q处进入无场区。现在将入射速度变为，粒子从P点垂直ab射入磁场，粒子的重力不计，粒子离开P点至回到P点的运动路程可能为（ ）
A．B．
C．D．
