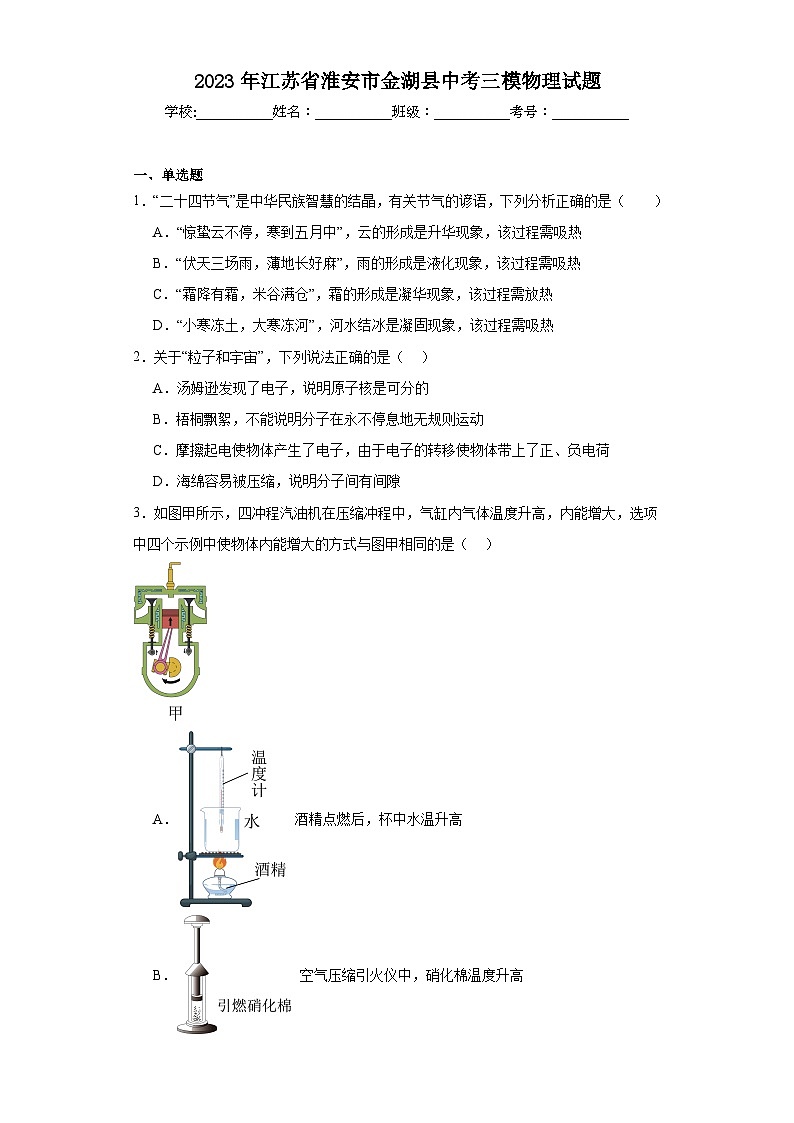

2023年江苏省淮安市金湖县中考三模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．“二十四节气”是中华民族智慧的结晶，有关节气的谚语，下列分析正确的是（　　）
A．“惊蛰云不停，寒到五月中”，云的形成是升华现象，该过程需吸热
B．“伏天三场雨，薄地长好麻”，雨的形成是液化现象，该过程需吸热
C．“霜降有霜，米谷满仓”，霜的形成是凝华现象，该过程需放热
D．“小寒冻土，大寒冻河”，河水结冰是凝固现象，该过程需吸热
2．关于“粒子和宇宙”，下列说法正确的是（    ）
A．汤姆逊发现了电子，说明原子核是可分的
B．梧桐飘絮，不能说明分子在永不停息地无规则运动
C．摩擦起电使物体产生了电子，由于电子的转移使物体带上了正、负电荷
D．海绵容易被压缩，说明分子间有间隙
3．如图甲所示，四冲程汽油机在压缩冲程中，气缸内气体温度升高，内能增大，选项中四个示例中使物体内能增大的方式与图甲相同的是（    ）

A．  酒精点燃后，杯中水温升高
B．  空气压缩引火仪中，硝化棉温度升高

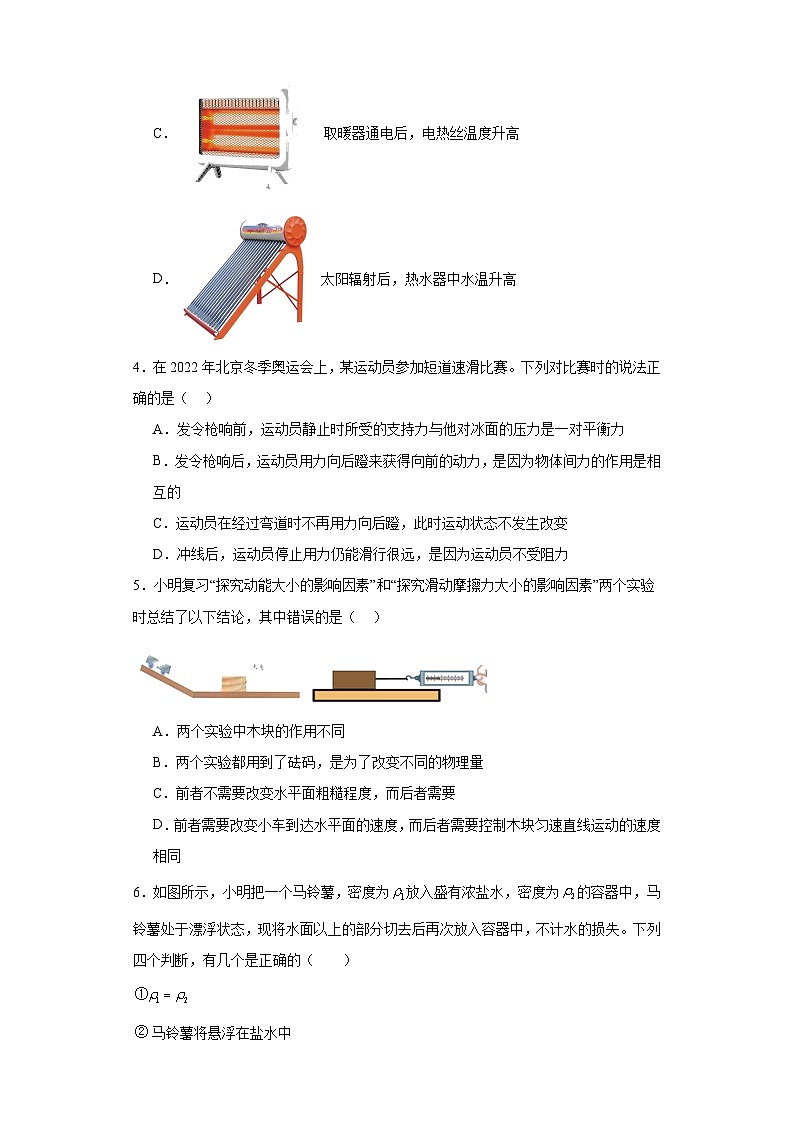

C．  取暖器通电后，电热丝温度升高
D．  太阳辐射后，热水器中水温升高
4．在2022年北京冬季奥运会上，某运动员参加短道速滑比赛。下列对比赛时的说法正确的是（    ）
A．发令枪响前，运动员静止时所受的支持力与他对冰面的压力是一对平衡力
B．发令枪响后，运动员用力向后蹬来获得向前的动力，是因为物体间力的作用是相互的
C．运动员在经过弯道时不再用力向后蹬，此时运动状态不发生改变
D．冲线后，运动员停止用力仍能滑行很远，是因为运动员不受阻力
5．小明复习“探究动能大小的影响因素”和“探究滑动摩擦力大小的影响因素”两个实验时总结了以下结论，其中错误的是（    ）

A．两个实验中木块的作用不同
B．两个实验都用到了砝码，是为了改变不同的物理量
C．前者不需要改变水平面粗糙程度，而后者需要
D．前者需要改变小车到达水平面的速度，而后者需要控制木块匀速直线运动的速度相同
6．如图所示，小明把一个马铃薯，密度为放入盛有浓盐水，密度为的容器中，马铃薯处于漂浮状态，现将水面以上的部分切去后再次放入容器中，不计水的损失。下列四个判断，有几个是正确的（　　）

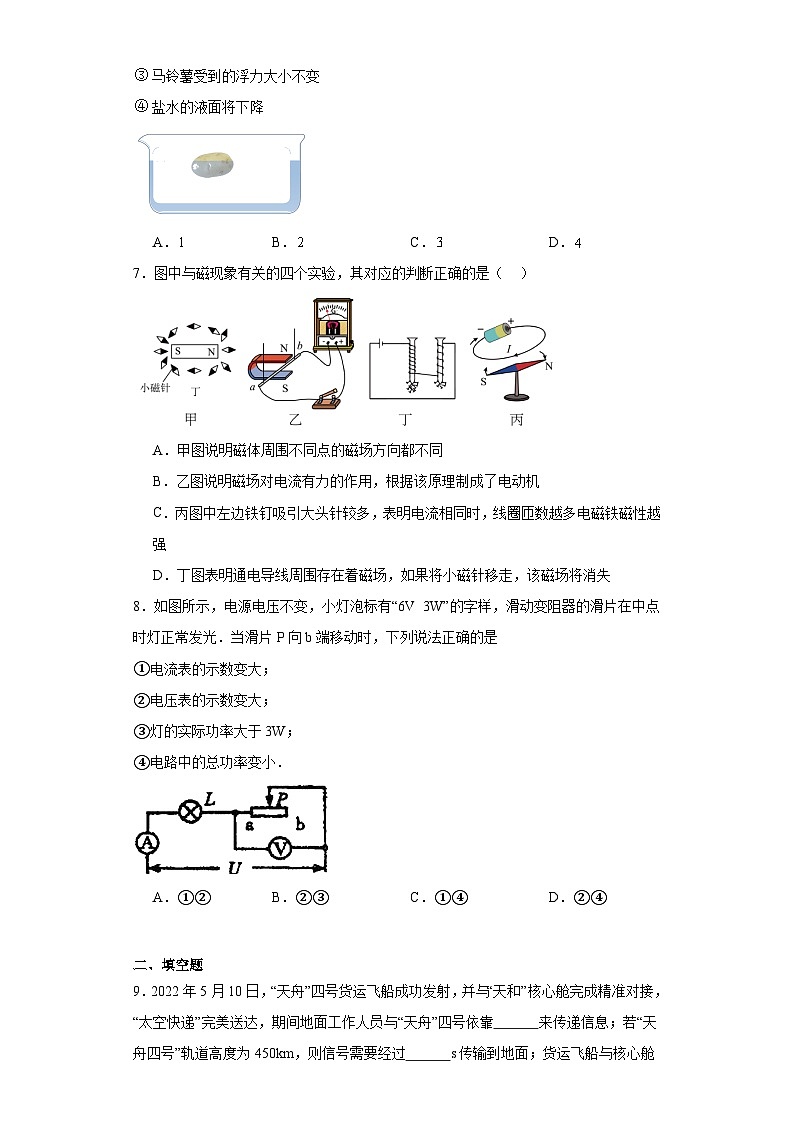

马铃薯将悬浮在盐水中
马铃薯受到的浮力大小不变
盐水的液面将下降

A． B． C． D．
7．图中与磁现象有关的四个实验，其对应的判断正确的是（    ）

A．甲图说明磁体周围不同点的磁场方向都不同
B．乙图说明磁场对电流有力的作用，根据该原理制成了电动机
C．丙图中左边铁钉吸引大头针较多，表明电流相同时，线圈匝数越多电磁铁磁性越强
D．丁图表明通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失
8．如图所示，电源电压不变，小灯泡标有“6V  3W”的字样，滑动变阻器的滑片在中点时灯正常发光．当滑片P向b端移动时，下列说法正确的是
①电流表的示数变大；
②电压表的示数变大；
③灯的实际功率大于3W；
④电路中的总功率变小．

A．①② B．②③ C．①④ D．②④

二、填空题
9．2022年5月10日，“天舟”四号货运飞船成功发射，并与“天和”核心舱完成精准对接，“太空快递”完美送达，期间地面工作人员与“天舟”四号依靠 来传递信息；若“天舟四号”轨道高度为450km，则信号需要经过 s传输到地面；货运飞船与核心舱对接前要朝同一方向等速度飞行，此时以“天舟”四号为参照物，“天和”核心舱是 的；核心舱内有许多可供航天员随时把握的固定把手，以防止航天员移位时，由于 继续运动而碰到舱壁。
10．某同学用如图所示的滑轮组将重为300N的物体以0.2m/s的速度匀速向上拉动，拉力为125N（不计绳重及摩擦）。则动滑轮重 N，5s内人拉绳子做的功是 J，该滑轮组机械效率为 。

11．如图所示，竖直放置的平面镜能绕水平轴MN转动，小明站在平面镜正前方，他在镜中成的是 （选填“实”或“虚”）像；小明垂直镜面向前移动8cm，他与像的距离改变 m，像的大小 （选填“变大”“变小”或“不变”）。


三、实验题
12．小明用圆珠笔芯做了很多物理小实验：

（1）如图所示，用力弯折圆珠笔芯，笔芯变形，说明力可以 ；
（2）将圆珠笔芯用毛皮摩擦，发现它可以吸引 物体；
（3）将圆珠笔芯笔头取下，去除里面墨水，做成吸管，将吸管一端插入水中，用手堵住另一端，可以将水移走，这是因为 的作用。

四、填空题
13．额定功率为3000W的电热水器正常工作时，把质量为60kg的水从20℃加热到70℃（不计热量损失），则水吸收的热量为 J，加热所需要的时间为 s，若这些热量由酒精完全燃烧提供，则需要消耗 kg的酒精。（c水=4.2×103J/(kg·℃)，q酒精=3×107J/kg）
14．如图1所示，RG是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻RG的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示，当照度增大时，RG的阻值将 。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在 两端，能够测量的最大照度为 Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为12V～15V），且将R换为可调电阻（调节范围为5kΩ～20kΩ），则该装置所能测量的最大照度为 Lux。


五、作图题
15．在图中画出与入射光线对应的折射光线．

16．如图甲所示是某景区奇观，图乙是其简化图，O点为上方巨石的重心。请在图乙画出上方巨石受到支持力的示意图。

17．图中，将插座和控制插座的开关正确接入家庭电路中。

18．如图，长方体立放在水平地面上，画出作用在A点，能使它顺时针倒下的最小推力的示意图。


六、实验题
19．小明利用空易拉罐做了几个物理小实验。

（1）如图甲所示，易拉罐底的直径为 cm。
（2）如图乙所示，在易拉罐中注入少量的水，用酒精灯对易拉罐加热，待罐口出现白雾时，将罐口堵住，撤去酒精灯，让易拉罐冷却，观察到易拉罐变瘪了，这一现象说明了 的存在。
（3）如图丙所示，向空易拉罐中插入透明吸管，接口用蜡密封，在吸管内引入一小段油柱，把罐体放在热水中，可以看到油柱 。
（4）如图丁所示，将两个易拉罐平行放置在水平桌面上，为了能让两易拉罐间距离减小，可用吸管按图中箭头 所示的方向用力吹气。
（5）如图戊所示，将易拉罐底部开一圆孔倒出饮料，放入滴有酒精的脱脂棉，把电火花发生器紧紧塞进孔中，按动按钮，观察到罐子飞出去，这个过程的能量转化是 。
20．如图所示为用同一木块做“探究影响滑动摩擦力大小的因素”的实验。

（1）实验中应用弹簧测力计在水平面上沿水平方向拉木块做 运动；
（2）比较甲、乙两次实验得到初步结论，下列实例主要应用了此结论的是 ；
A．压路机碾子的质量很大      B．汽车的轮胎有很多花纹
C．自行车刹车时用力捏手闸    D．载重汽车装有很多车轮
（3）图乙实验中多次改变砝码质量，重复实验，记录数据，作出木块受到的滑动摩擦力f与木块对木板的压力F的关系图像为图丁中的①；仅将木板换成图丙中的某材料，重复上述实验，则得出的和F的关系图像可能为图丁中的 （选填“①”“②”或“③”）；
（4）用上述器材完成“探究阻力对物体运动影响”的实验，需要把研究对象换为 ，井添加玻璃板和 。
21．实验小组的同学利用学过的物理知识测定一块吊坠的密度。

（1）把天平放在水平桌面上，将游码调到标尺左端零刻度线处时，发现指针偏向分度盘的左侧，此时应向 调节平衡螺母，使横梁平衡；

（2）将吊坠放在天平左盘中，向右盘中加砝码并调节游码直到横梁平衡。此时，右盘中的砝码和游码的位置如图甲所示，则吊坠的质量是 g；
（3）往量筒中倒入50mL水，将吊坠浸没在水中，液面位置如图乙所示，则吊坠的密度是 kg/m3。
22．在探究凸透镜成像规律的实验中：

（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏上得到烛焰清晰 （填“放大”“缩小”或“等大”）的实像。 （填“照相机”“投影仪”或“放大镜”）就是根据该原理工作的；
（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向 （填“左”或“右”）移动光屏，或者在烛焰和凸透镜间加一个 （选填“近视”或“远视”）眼镜，才能再次在光屏得到烛焰清晰的像。
23．用水做以下实验。

（1）甲图，根据 反映金属盒所处位置的液体压强大小；
（2）乙图，液面与标记线相平，反复翻转后，发现液面 标记线，说明分子之间存在空隙；
（3）丙图，用相同热源加热等质量的水和沙子，使它们升高相同的温度，发现水的 ，说明水吸收了更多的热量；
（4）丁图，完全燃烧等质量的酒精和碎纸片后，两杯等质量的水 不同，说明燃料放出热量不同；
（5）戊图表示观察水的沸腾实验
①应先固定 （选填“烧杯”或“温度计”）的位置；
②下表为记录实验数据的表格，表中a处应填的内容是 ；
a








温度/℃
90
92
94
96
98
98
98
…
③根据戊图和表格可知，水的沸点是 ℃；
④为了探究水的沸腾条件，应在水 停止对其加热，进行观察。
24．小明利用图甲所示电路测量未知电阻RX的阻值，电源电压保持不变，滑动变阻器铭牌标有“30Ω 2A”字样，RX的阻值约为。

（1）请用笔画线代替导线，将图甲中的实物电路连接完整 （要求滑动变阻器的滑片P向左滑动时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是 ；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为，电流表示数如图乙所示，则未知电阻RX= Ω；
（4）小明利用图甲电路测量另一未知电阻RX′，将RX′正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近，经判断得知RX′阻值较大，利用该电路无法测出RX′阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻，设计了如图丙所示电路，电源电压恒为3V。闭合开关，并进行了如下操作：
①S1接1时，记录电压表示数为2.5V；
②S2接2时，记录电压表示数为2V；
③计算待测电阻RX′= Ω。

七、填空题
25．小明有一次放学回家，他把书包挂在木衣架A处，木衣架倒了下来。他为了分析木衣架倒下来的原因，测量了如下数据：木衣架质量，圆底盘直径，A处的铅垂线到圆底盘圆心的距离为，如图所示。木衣架受到重力的作用线经过圆底盘的圆心。取
（1）衣架不挂任何衣物时，对水平地面的压强是多大？
（2）允许挂在A处书包的最大质量是多少？
（3）要使在A处所挂衣物的质量变大，解决方案是 。


八、综合题
26．某学校组织体检时测量了身高和体重。小明回来回忆测量过程，自己设计了个测量身高和体重的仪器原理图。小明设定的数据如下：电源电压24V保持不变，R0为滑动变阻器，R压为压敏电阻，电阻随压力变化关系图像如图所示。1cm的R0对应阻值2Ω，R0总长为100cm。R1=40Ω。电流表量程为0~0.6A作为显示仪表，0.6A对应身高200cm的人，测体重电路的电压表量程选择0~15V，也作为显示仪表，R2阻值为280Ω（计算保留一位小数）请回答下列问题：
（1）人的身高越高，R0接入电路的阻值越 ，人的体重越大，电路中电流越 ；
（2）通过计算说明，当电流表示数为0.3A时，对应的人的身高是多大？
（3）通过计算说明人的体重60kg时，对应的电压表示数多大？


参考答案：
1．C
【详解】A．云是空气中的水蒸气变成的小水珠，由气态变为液态，属于液化现象，该过程放出热量，故A错误；
B．雨是空气中的水蒸气变成小水珠，遇到凝结核后变成大水珠，然后由于重力作用掉落到地面形成的，是由气态变为液态，属于液化现象，该过程放出热量，故B错误；
C．霜是空气中的水蒸气遇冷变成的固态小冰晶，是凝华现象，该过程放出热量，故C正确；
D．河水结冰是由液态变为固态，是凝固现象，该过程放出热量，故D错误。
故选C。
2．B
【详解】A．原子由原子核和核外电子构成，汤姆逊发现了电子，说明原子是可分的，故A错误；
B．梧桐飘絮是机械运动，不能说明分子在永不停息地无规则运动，故B正确；
C．摩擦起电的实质是电子的转移，并不能够产生新的电子，故C错误；
D．海绵容易被压缩，是因为其蓬松多孔，与分子间间隙无关，故D错误。
故选B。
3．C
【详解】甲图中活塞对混合物做功，混合物内能增大，故是通过做功的方式增大内能的。
A．酒精给水加热，是通过热传递的方式增大物体内能的，故A不符合题意；
B．活塞压缩空气，空气内能增大，温度升高，将热量传递给硝化棉，故是通过热传递的方式增大硝化棉的内能的，故B不符合题意；
C．电热丝通电后，电流做功，将电能转化为内能，是通过做功的方式改变内能的，故C符合题意；
D．太阳辐射是通过热传递的方式增大水的内能的，故D不符合题意。
故选C。
4．B
【详解】A．运动员静止时所受的支持力与他对冰面的压力不是作用在同一物体上，故不是一对平衡力，而是一对相互作用力，故A错误；
B．发令枪响后，脚向后蹬，脚对地面产生一个向后的摩擦力，地面就会对脚产生一个向前的摩擦力，故B正确；
C．运动员过弯道时做曲线运动，处于非平衡状态，故运动状态发生了变化，故C错误；
D．冲线后，运动员停止用力仍能滑行很远，是因为运动员具有惯性，故D错误。
故选B。
5．D
【详解】A．“探究动能大小的影响因素”实验中，小车从斜面释放后，会撞击木块，使得木块向前滑行，通过比较木块滑行的距离长短可以比较小车的动能大小，“探究滑动摩擦力大小的影响因素”实验中，用弹簧测力计拉动木块做匀速直线运动时，根据二力平衡可测出木块所受滑动摩擦力的大小，故可知两个实验中木块的作用不同，故A正确，不符合题意；
B．“探究动能大小的影响因素”实验中，在小车上增加砝码是为了改变小车的质量，“探究滑动摩擦力大小的影响因素”实验中，在木块上增加砝码是为了增加接触面的压力，故可知两个实验都用到了砝码，是为了改变不同的物理量，故B正确，不符合题意；
C．前者研究的是小车的动能，不需要改变水平面的粗糙程度，而后者水平面的粗糙程度对木块所受滑动摩擦力有影响，故由控制变量法可知需要改变水平面粗糙程度，故C正确，不符合题意；
D．因速度对动能的大小有影响，故前者需要改变小车到达水平面的速度，而后者每次实验过程中只要保证木块做匀速直线运动，则由二力平衡即可测出木块所受摩擦力，不需要控制每次实验中木块匀速直线运动的速度相同，故D错误，符合题意。
故选D。
6．A
【详解】马铃薯处于漂浮状态，由物体的浮沉条件可知，马铃薯的密度小于水的密度；现将水面以上的部分切去后再次放入容器中，不计水的损失，故由物体的浮沉条件可知，马铃薯将仍处于漂浮状态，此时切去部分后马铃薯受到重力减小，则此时受到的浮力减小，由阿基米德原理可知，此时排开盐水的体积减小，盐水的液面下降，所以错误，只有正确。
故选。
7．C
【详解】A．小磁针静止时所指方向即为该点磁场方向，由图可知，磁体中间上下对称的两个位置磁场方向相同，故A错误；
B．乙图是电磁感应的装置图，据此制成了发电机，故B错误；
C．电磁铁磁性强弱是通过吸引大头针的数量判断的，左边磁铁吸引大头针多，故磁性强，而电流相同，匝数多，故C正确；
D．磁场是是由通电导线产生的，与小磁针无关，故D错误。
故选C。
8．D
【详解】滑片向b移动时，电阻变大，由欧姆定律知，电阻变大时，电流要变小，即电流表的示数变小，由PUI知，电路的总功率要变小，由U＝IR知，灯两端电压变小，原来灯得到的是额定电压，故灯的功率将小于额定功率3W，由串联的电压特点知，灯上电压变小时，滑动变阻器的电压变大，故电压表并联在滑动变阻器的两端时，电压表的示数变大，故②④正确．故选D.
【点睛】滑片向b移动时，电阻变大，电流变小，故总功率变小，灯的电阻不变，而由U＝IR知，灯上的电压变小，故灯的功率小于额定功率，电源电压不变，故滑动变阻器上的电压变大．
9． 电磁波 1.5×10-3 静止 惯性
【详解】[1]太空中是真空状态，声音无法传播，地面工作人员与“天舟”四号依靠电磁波来传递信息。
[2]由题意可知，“天舟四号”轨道高度为
s=450km=4.5×105m
光速为v=3×108m/s，故由可得，信号传输到地面所需时间为

[3]货运飞船与核心舱对接时，“天舟”四号与“天和”核心舱的相对位置不变，故以“天舟”四号为参照物，“天和”核心舱是静止的。
[4]航天员移位时，由于惯性会继续运动，因此可能会碰到舱壁，核心舱内有许多可供航天员随时把握的固定把手从而防止航天员发生危险。
10． 75 375 80%
【详解】[1]由图得，滑轮组承担物重的绳子股数是

由得，动滑轮重

[2]由得，5s内物体上升的距离

5s内绳子末端移动的距离

5s内人拉绳子做的功是

[3]滑轮组做的有用功

该滑轮组机械效率为

11． 虚 0.16 不变
【详解】[1]根据平面镜所成像的特点可知，平面镜所成的像是虚像，所以小明同学在镜中的像是虚像。
[2]小明垂直镜面移动8cm，由于像到平面镜的距离等于物到平面镜的距离，所以小明镜中的像也垂直镜面移动8cm，那么他与像的距离变化量为
8cm+8cm=16cm=0.16m
[3]平面镜成的像与物大小相等，小明垂直镜面向前移动过程中，像的大小不变。
12． 改变物体的形状 轻小 大气压
【详解】（1）[1]如图所示，用力弯折圆珠笔芯，笔芯在力的作用下变形，说明力可以改变物体的形状。
（2）[2]将圆珠笔芯用毛皮摩擦，电子发生转移，圆珠笔芯带电，带电体可以吸引轻小物体，因此它可以吸引轻小物体。
（3）[3]将圆珠笔芯笔头取下，去除里面墨水，做成吸管，将吸管一端插入水中，用手堵住上端，上端没有与空气接触，下端受到大气压的作用，吸管中有一端水柱，且不会流出，可以将水移走。
13． 1.26×107 4.2×103 0.42
【详解】[1]由Q=cmΔt可知，把质量为60kg的水从20℃加热到70℃，水吸收的热量为
Q=c水mΔt=4.2×103J/(kg·℃)×60kg×(70℃-20℃)=1.26×107J
[2]因不计热量损失，故可知电热水器消耗的电能为
W=Q=1.26×107J
由可得，加热所需要的时间为

[3]若这些热量由酒精完全燃烧提供，则由Q=qm可得，需要消耗的酒精的质量为

14． 变小 定值电阻R 1.2 1.4
【详解】[1]由图2知道，光敏电阻RG的阻值随光的照度的增大而变小。
[2]由图1知道，两电阻串联，又知道光敏电阻RG的阻值随光的照度的增大而变小，根据串联分压原理，为使光的照度增大时电压表的示数也增大，应将电压表并联在定值电阻R的两端。
[3]当电压表达到3V时，电路中的电流为

RG两端的电压为
URG=U﹣UR=9V﹣3V=6V
RG的阻值

对照图2知道，此时的最大照度为1.2Lux。
[4]换成可调电源和可调电阻后，为提高最大照度，应选择较小的电源电压和较小的定值电阻，当电源电压为12V，电阻调至5kΩ时，电压表仍并联在可调电阻的两端，当电压表示数达到3V时，电路中的电流

RG两端的电压为
URG′=U′﹣UR′=12V﹣3V=9V
RG的阻值

对照图2知道，此时能测量的最大照度为1.4Lux。
15．
【详解】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：

点睛：根据凹透镜三条特殊光线的作图：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变
16．
【详解】上方巨石处于静止状态，受到的竖直向下的重力及下方石块对其的支持力为一对平衡力，这两个力大小相等，方向相反，作用在同一直线上，故上方巨石受到支持力方向竖直向上（过重心），作用点在其与下方石块接触的位置，上方巨石受到支持力的示意图如下所示：

17．
【详解】开关控制插座，开关与插座串联，开关要与火线相接，保证开关断开后，插座与火线不连接；三孔插座连接时，左孔接零线，右孔经过开关接火线，上间孔接地线，故如下图所示：

18．
【详解】由杠杆平衡条件可知，在阻力与阻力臂一定的情况下，动力臂越大，动力越小。由图可知，当推力作用在A点，使长方体顺时针倒下时，长方体右下端与地面的接触点O是支点，此时最长的力臂为OA，推力最小，要使长方体顺时针倒下，动力方向应斜向上，即过A点做垂直于OA斜向上的力，如图所示：

19． 6.60 大气压 上升 A 内能转化为机械能
【详解】（1）[1]如图甲所示，易拉罐底的直径为
d=7.60cm-1.00cm=6.60cm
（2）[2]易拉罐冷却后，内部气压减小，易拉罐被压瘪，说明存在大气压。
（3）[3]放入热水中后，易拉罐内气体膨胀，油柱上升。
（4）[4]流体流速越大的位置，压强越小，故要使两易拉罐靠拢，应往A方向吹气。
（5）[5]电火花打火时，酒精燃烧对外做功，使易拉罐飞出去，此过程为气体的内能转化为易拉罐的机械能。
20． 匀速直线 C ③ 小车（或小球） 斜面（或弹簧、或单摆）
【详解】（1）[1]当木块做匀速直线运动时，处于平衡状态，受到的弹簧测力计的拉力与滑动摩擦力是一对平衡力，大小相等，因此实验中应用弹簧测力计在水平面上沿水平方向拉木块做匀速直线运动。
（2）[2]由甲、乙两次实验可得：接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
A．压路机碾子的质量很大，是在受力面积一定时，通过增大压力来增大压强，故A不符合题意；
B．汽车的轮胎有很多花纹，是在压力一定时，通过增大接触面粗糙程度来增大压强，故B不符合题意；
C．自行车刹车时用力捏手手闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，故C符合题意；
D．载重汽车装有很多车轮，是压力一定时，通过增大受力面积来减小压强，故D不符合题意。
故选C。
（3）[3]由甲、丙实验可知，压力相同时，甲中弹簧测力计示数大，滑动摩擦力大，因此木板表面比某材料表面更粗糙，所以仅将木板换成图丙中的某材料进行实验，滑动摩擦力会减小，故得出的和F的关系图像可能为图丁中的③。
（4）[4][5]完成“探究阻力对物体运动影响”的实验，要控制小车的初速度相同，故要使小车从斜面的同一高度下滑，因此需要添加斜面，因实验中只有两种不同的材料，为了使实验更具有普遍性，需要增加玻璃板，因此需要把研究对象换为小车或小球，还需要再增加斜面和玻璃板。
21． 右 32.2 2.0125×103
【详解】（1）[1]把天平放在水平桌面上，将游码调到标尺左端零刻度线处时，发现指针偏向分度盘的左侧，相当于分度盘左侧质量较大，此时应向右调节平衡螺母，使横梁平衡。
（2）[2]由图甲得，则吊坠的质量是

（3）[3]由图乙得，量筒的分度值为2mL，水与吊坠的总体积为66mL，吊坠的体积为

吊坠的密度是

22． 放大 投影仪 左 近视
【详解】（1）[1]由图得，此时物距小雨像距，成的像是倒立、放大的实像。
[2]投影仪利用凸透镜成倒立、放大的实像工作。
（2）[3][4]保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，物体离凸透镜变远，像离凸透镜变近，应该向左移动光屏，或者在烛焰和凸透镜间加一个近视眼镜，近视眼镜是凹透镜，对光线由发散作用，才能再次在光屏得到烛焰清晰的像。
23． U形管液面高度差 低于 加热时间更长 升高的温度 烧杯 时间/min 98 沸腾时
【详解】（1）[1]金属盒处液体的压强，通过压强计管中空气传递到U形管中的液体，使两边形成液面差，通过U形管中液面高度差来间接地显示金属盒所处位置的液体压强大小。
（2）[2]由于分子间有空隙，两种液体混合后，总体积要减小，所以，液面在标记线以下。
（3）[3]因为水的比热容比沙子大，在质量和升高温度相同的时候，水需要吸收更多的热量，所以用相同的热源加热，需要对水加热更长时间。
（4）[4]相等质量的酒精和纸片，完全燃烧后放出的热量不同，质量相同的水吸收了不同的热量，升高的温度不同。
（5）①[5]在本实验中，要使用酒精灯的外焰加热，因此要先固定烧杯的位置，之后再根据烧杯的位置放置温度计。
②[6]随着加热时间的增长，水温在发生变化，我们要记录不同时刻水的温度。因此，a处应该填的内容为：时间/min。
③[7]水在持续吸热过程中，有一段时间温度保持在98℃ ，说明此时水正在沸腾，沸点为98℃。
④[8]为了探究水沸腾的条件，应在水沸腾时，改变外界因素——停止加热，从而归纳总结沸腾条件。
24． 开关断路或接触不良 9 5000
【详解】（1）[1]电源电压为3V，则电路中的电流

由电路图知，电流要串联在电路中，选用小量程。滑动变阻器应一上一下与电流表串联，滑片向左滑动时，电流表示数变大，电源电压不变，据欧姆定律知，电路中的总电阻变小，变阻器接入电路的阻值变小，所以变阻器下端应接在左端。作图如下：

（2）[2]由电路图知，电压表测未知电阻两端的电压，电流表测电路中的电流，闭合开关，两电表无示数，则电路中出现断路。则电压表并联之外的电路出现断路。将电压表并联在变阻器两端，现电表仍无示数，则未知电阻及变阻器之外的电路有断开。将电压表并联在开关端，电压表有示数，说明此时电压表并联之外的电路是接通的，所以出现断路的是开关。
（3）[3]实验中，电流表选用小量程，对应的分度值为0.02A，由图乙知，电流表的示数为0.3A。未知电阻的阻值

（4）[4]由图丙知，开关S1接1时，电压表与R0串联连接，R0两端的电压
U0=U-UV=3V-2.5V=0.5V
电路中的电流

电压表的电阻

开关拉2时，电压表与RX串联连接，此时电路中的电流

RX两端的电压
UX=U-UV′=3V-2V=1V
RX的阻值

25． 增加圆底盘的直径
【详解】（1）[1]圆底盘的半径为

衣架对水平面的压力为

则压强为

（2）[2]由图知，以圆底盘右侧点为支点，书包对衣架力的大小等于书包重力，即，力臂为

木衣架自身重力的力臂，根据有

解得，则书包的质量为

（3）[3]由题意知，衣架倾倒的原因是两边力和力臂的乘积不相等造成的，所以要防止其倾倒，可减小挂物与其力臂的乘积或增大自重与其力臂的乘积，故方法有：减小挂衣钩的长度；增大底盘的直径；圆盘底座换用大理石等密度更大的材料；在挂衣钩的对侧挂物品。
26． 小 大 180cm 12.9V
【详解】（1）[1]测身高电路中，定值电阻R1和滑动变阻器R0串联，电流表测电路中的电流。人的身高越高，R0接入电路的长度越小，则R0接入电路的阻值越小。
[2]测体重电路中，闭合开关，压敏电阻R压和定值电阻R2串联，电压表测R2两端电压。人的体重越重，压敏电阻受到的压力越大，由右图可知，压敏电阻接入电路的阻值越小，因此电阻中总电阻越小，由欧姆定律可知，电路中的电流越大，电压表的示数越大。
（2）[3]电流表的量程为0~0.6A，当电流为0.6A时，对应的身高为200cm，通过电路中的电流为0.6A时，测量身高的电路中总电阻为

此时滑动变阻器R0接入电路的电阻为

当电流表示数为0.3A时，由欧姆定律可得，测量身高的电路中总电阻为

接入电路的R0的阻值为

由题意可知，1cm的R0对应阻值2Ω，则滑动变阻器R0接入电路的长度为

因此对应人的身高为

（3）[4]人的体重为60kg时，压敏电阻受到的压力为

由右图可知，此时。闭合开关，测量体重的电路中，R压与R2串联，电压表测R2两端电压。电路中电流为

R2两端电压为

故对应的电压表示数为12.9V。
