2023年江苏省淮安市清河区开明中学集团中考二模物理试题（含解析）
展开
这是一份2023年江苏省淮安市清河区开明中学集团中考二模物理试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
2023年江苏省淮安市清河区开明中学集团中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列能源中，属于可再生能源的是（ ）
A．煤 B．风能 C．石油 D．核燃料
2．下列物理现象属于凝华形成的是（ ）
A． 蒸笼上方“白气” B． 树叶上的“霜”
C． 小草上的“露珠” D． 冰封河面
3．科学家正在研发零电阻特性的材料实现远距离无损耗的大功率输电，这种材料是
A．超导材料 B．绝缘材料 C．半导体材料 D．磁性材料
4．下列说法正确的是（ ）
A．原子是由质子和中子构成的
B．丝绸摩擦过的玻璃棒能吸引纸屑，说明分子间有引力
C．水和酒精混合后总体积变小，说明分子间有空隙
D．学校操场上国旗旗杆顶端的滑轮是动滑轮
5．如图所示，小华背着书包站在水平台阶上随扶梯匀速上行，在上行的过程中，下列说法中正确的是（ ）
A．小华受到台阶对她的摩擦力
B．小华的机械能保持不变
C．以乘坐的扶梯为参照物，小华是运动的
D．小华随扶梯运动到楼面时若不小心会向前倾倒

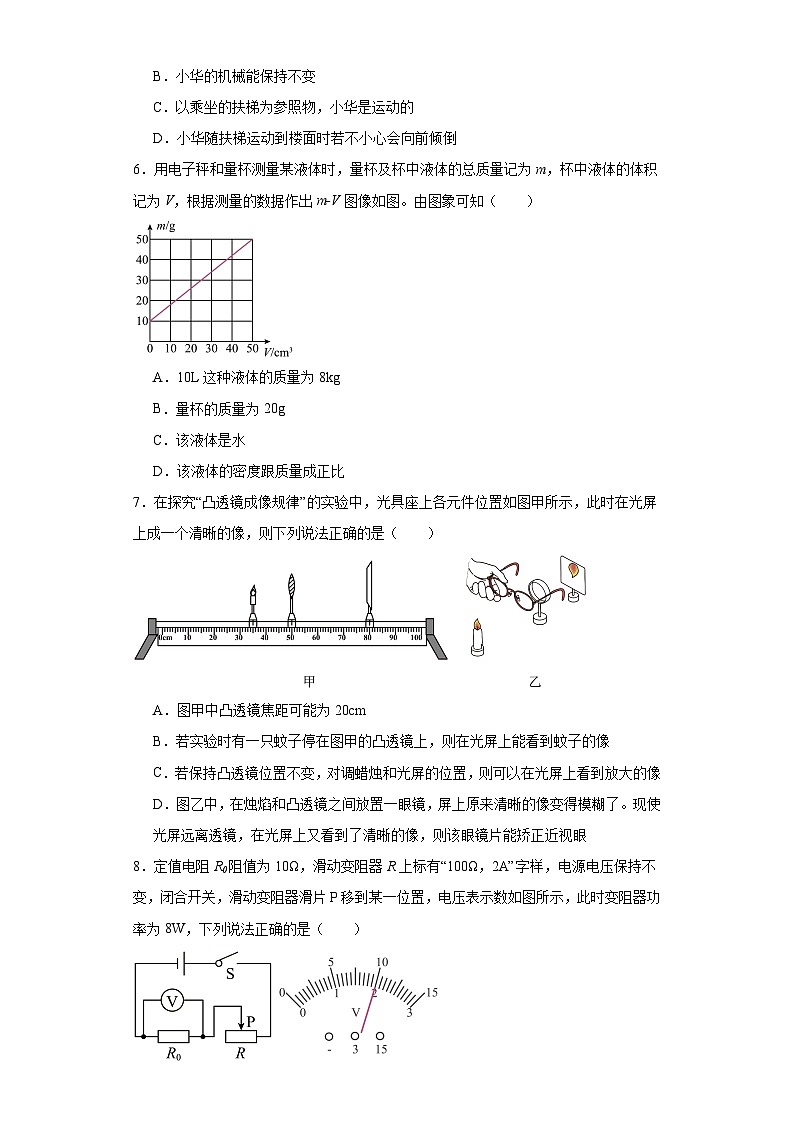

6．用电子秤和量杯测量某液体时，量杯及杯中液体的总质量记为m，杯中液体的体积记为V，根据测量的数据作出m-V图像如图。由图象可知（ ）
A．10L这种液体的质量为8kg
B．量杯的质量为20g
C．该液体是水
D．该液体的密度跟质量成正比
7．在探究“凸透镜成像规律”的实验中，光具座上各元件位置如图甲所示，此时在光屏上成一个清晰的像，则下列说法正确的是（ ）
A．图甲中凸透镜焦距可能为20cm
B．若实验时有一只蚊子停在图甲的凸透镜上，则在光屏上能看到蚊子的像
C．若保持凸透镜位置不变，对调蜡烛和光屏的位置，则可以在光屏上看到放大的像
D．图乙中，在烛焰和凸透镜之间放置一眼镜，屏上原来清晰的像变得模糊了。现使光屏远离透镜，在光屏上又看到了清晰的像，则该眼镜片能矫正近视眼
8．定值电阻R0阻值为10Ω，滑动变阻器R上标有“100Ω，2A”字样，电源电压保持不变，闭合开关，滑动变阻器滑片P移到某一位置，电压表示数如图所示，此时变阻器功率为8W，下列说法正确的是（ ）
A．若将滑动变阻器滑片P向右移，电压表示数将变小
B．电源电压为42V
C．调节变阻器滑片P，在保证电路安全情况下，电路的总功率最大值为27W
D．调节变阻器滑片P，在保证电路安全情况下，定值电阻最大功率为32.4W
二、填空题
9．5G是第五代移动通信技术的简称，5G是利用 传递信息的，而光纤通信是利用光在光导纤维中多次 将信息传到远方。
10．图1中温度计的示数是 ℃；如2图所示刻度尺测量某物体的长度，物体长度为 cm；图3机械秒表的示数是 s。
11．下图是探究“感应电流产生的条件”实验的部分装置。在a、b两接线柱间接入 （电压表/小量程电流表），闭合开关，将导体棒在磁场中沿左右方向运动，电表指针发生偏转，此过程中导体棒的 能转化为 能。
12．小明水平抛出剖面图形状为 圆形玩具飞盘，初始阶段飞盘轨迹如图中虚线所示，所以飞盘在爬升过程中，飞盘受到 （选填“平衡力”或“非平衡力”）作用；该阶段飞盘的凸面应该向 （选填“上”或“下”）。
13．如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带（AB区域），这种现象叫 。用温度计分别在不同色光区域测温，发现温度计放在 外侧时温度计示数上升较快； 外侧的光能使荧光物质发光。（后面两空都选填“A”或“B”）
14．如图，小明将一个重为3N的小车从斜面底端匀速拉到斜面顶端，沿斜面向上的拉力为1.25N。小车沿斜面移动的距离s=1.6m，上升的高度h=0.6m。则小明对小车做的有用功是 J，小车与斜面之间的摩擦力为 N，斜面的机械效率是 。
15．如图是小明家庭电路电路图的一部分。闭合开关，电灯不亮，小明用测电笔分别测c点和f点，以及插座两孔时，测电笔的氖管都发光，则可能是电路的 （填字母）间发生 （填“断路”或“短路”）故障。
16．在长为均匀细木棒的一端缠绕一些细铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中， 如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲 F乙（选填“”、“”或“”），液体对容器底部的压强p甲 p乙（选填“”、“”或“”），若其在甲液体中露出液面的长度为，在乙液体中露出液面的长度为，当乙液体为水时， 。
17．图示为小区门口控制车辆出入的自动闸结构原理模型，B端悬挂的铁柱重10N。当车牌被系统识别后，栏杆就会自动抬起让车辆通行。车牌识别成功相当于开关S闭合，此时通电线圈上端为 极；若AO∶OB＝3∶1，且当通电线圈对铁柱的磁力为10N时，栏杆刚好离开托架，则质量分布、粗细都均匀的栏杆自重为 N。
18．小华同学对着试管吹气发声，小明认为声音是试管内的空气振动造成的。为小明的观点寻找证据，你对实验的改进方法是 。
三、作图题
19．请在图中画出与图中折射光线（与主轴平行）对应的入射光线。
20．如图所示，一束光AO从水中斜射入空气中，请大致画出AO的折射光线。
21．请在图中画出静止在水中的小球所受浮力的示意图。
22．对照图示，请画出该实物图的电路图。
四、实验题
23．如图1所示，将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B、刻度尺、铅笔、手电筒等。
（1）实验中“调整棋子B位置”的操作过程中，人眼应该一直在玻璃板 （选填“前”或“后”）侧观察；
（2）将玻璃板沿所在平面向右平移，像将 移动；（选填“向左”“向右”或“不会”）
（3）移去棋子 ，在该位置放置光屏， （选填“透过”或“不透过”）玻璃板观察光屏，发现光屏上没有像，所以棋子A所成的像是虚像；
（4）为便于观察，该实验最好在较黑暗环境中进行；手电筒的作用是 ；
（5）若把棋子A换为点燃的蜡烛，将会发现它通过玻璃板成两个像（如图2所示），其中离玻璃板较远的像，是来自蜡烛的入射光经过玻璃板 形成的。
A．一次反射、一次折射
B．两次反射、一次折射
C．一次反射、两次折射
D．两次反射、两次折射
五、计算题
24．电动车节能环保，某电动车（如图甲）有关数据如表所示。
人的质量m人/kg
电动自行车质量m车/kg
行驶时电动机平均功率P/W
60
20
200
（1）图乙是某人骑该电动车在平直公路上运动时的s-t图像，则电动车速度为多少？
（2）行驶时，车轮与地面接触的总面积为4×10-3m2，则该人骑车时，电动车对地面的压强为多大？
（3）在该段路程行驶过程中，受到的阻力与时间关系如图丙所示，请求出电动自行车前进90m过程中牵引力做功？
（4）该车在15s内消耗的电能转化为机械能的效率是多少？
六、实验题
25．如图甲所示，在“探究物体动能大小跟哪些因素有关”的实验中，让钢球从同一斜面上由静止开始滚下，推动同一小木块沿同一水平木板表面向前移动一段距离s后停下。通过改变h和小球质量m可完成该探究实验。请回答下列与该实验相关的几个问题：
（1）图乙中，让质量不同的两个小球同时从同一高度由静止沿光滑斜面滚下，若两球始终相对 （选填“运动”或“静止”），就可以证明任一时刻两球速度大小相等；
（2）实验中，木块沿水平木板表面滑动时受到的摩擦力 （选填“相同”或“不同”）；
（3）实验中，是通过观察钢球推动木块移动距离的远近来判断钢球动能的大小，这种方法称为 ，下列实验中也用到了这种方法的是 ；
A．用水流类比电流
B．用吸引大头针数量的多少来描述磁性强弱
C．牛顿第一定律的得出
D．研究压强与压力关系时保持受力面积不变
（4）实验中，为了防止木块滑出木板，可以采取的措施是 （选填“增大”或“减小”）木块的质量或 （选填“增大”或“减小”）斜面的倾角；
（5）设钢球与木块碰撞后，木块获得的动能为E0，则木块运动过程中克服阻力所做的功 （选填“>”、“<”或“=”）E0；
（6）若水平木板表面绝对光滑，本实验 （选填“能”或“不能”）达到探究目的。
26．小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（）、电阻箱（）各一个，待测电阻 、，导线若干。
(1)连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至 。
(2)①图乙是他们连接的测量阻值的部分电路。请用笔画线代替导线，将电路连接完整 。
②闭合开关前，应将滑动变阻器的滑片P置于最 （选填“左”、“右”）端。
③在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为 V。多次实验所测量的结果如表所示，则的阻值为 W。
实验序号
电压表示数
电流表示数
电阻
①
0.2
②
0.6
0.3
③
0.88
0.4
④测量阻值的过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是： 。
(3)为测量电阻的阻值，他们在已连接好的图乙的电路中，用替换接入电路。测量过程中，发现电流表示数始终小于分度值。于是，他们按照如图丁所示的电路图，重新连接了电路，闭合开关后，改变电阻箱接入的阻值进行多次测量。记录下电阻箱的阻值 及对应的电压表示数，并根据记录的数据绘制出图象，如图戊所示，则所测电阻的阻值为 Ω。
七、综合题
27．图甲是一台储水式电热水器外观，图乙是热水器剖面图。热水器的内胆是密封的，里面有两个通到外部的水管，a是热水出水管，b是冷水进水管。c和d是两个外层包有绝缘材料的电加热管，利用它对水箱中的水进行加热。长时间使用热水器可能导致绝缘部分破损，使热水器中的外壳和水带电，从而造成触电事故。所以国家规定电热水器须采用接地、漏电保护器、防电墙等多重保护措施。
（1）热水器加热管里电阻丝的电阻要大、熔点要 （选填“高”或“低”）；
（2）若电热水器水箱容量为50L，额定功率1500W，正常工作时，将水从20℃加热至50℃，至少需要的时间为 s；[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m3]
（3）考虑到用电安全，电热水器应使用 （选填“两孔”或“三孔”）插座，且进、出水管口都装有防电墙。防电墙的内部结构如图丙所示，流经其中的水沿着内部隔片螺旋流动。已知粗细均匀水柱的电阻跟它的长度成正比，跟它的横截面积成反比。所以与普通水管里的水柱相比，防电墙内的水柱更细更长，从而使防电墙内水的电阻 （选填“变大”、“变小”或“不变”）；
（4）若丁图中人体的电阻为2kΩ，防电墙电阻为468kΩ，当丁图所示地线失效时（地线上已画上“×”），此防电墙 （选填“能”或“不能”）保证该人的安全；
（5）已知横截面1cm2，长度为10cm的自来水水柱的电阻为13kΩ。若丁图中的防电墙内部容积为10cm3，则此防电墙需要将内部的水分隔成长度为 cm粗细均匀的螺旋水柱；（防电墙内部隔片的体积视为零）
（6）电热水器面板上有两个控制开关S1、S2，两个电加热管分别用R1、R2表示，要求S1单独控制R1，S2单独控制R2，两个开关同时闭合时R1与R2同时加热。请你在图戊中用笔画线代替导线，补全开关控制电加热管的电路，且符合安全用电原则 。
参考答案：
1．B
【详解】煤、石油、核燃料属于不可再生能源；风能属于可再生能源。
故选B。
2．B
【详解】A．蒸笼上方“白气”，是蒸笼内冒出的温度较高的水蒸气遇冷液化形成的小水滴，属于液化现象。故A不符合题意；
B．树叶上的“霜”，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故B符合题意；
C．小草上的“露珠”，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故C不符合题意；
D．冰封河面，是液态的水变成固态的冰，属于凝固现象，故D不符合题意。
故选B。
3．A
【分析】超导现象即是在特定条件下，导体电阻为零，所以，根据焦耳定律知道，超导材料上不会产生热量，适合做输电导线、电动机线圈等．
【详解】根据焦耳定律知道，远距离输电时，由于导线有电阻，导线上将消耗大量的电能．若电阻为零时，则可使导线损耗为零，所以，超导材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能，故选A
4．C
【详解】A．原子是由原子核和核外电子组成，故A错误；
B．用丝绸摩擦过的玻璃棒能吸引小纸屑是因为带电体能吸引轻小物体，故B错误；
C．由于分子间存在间隙，所以水和酒精混合后总体积变小，故C正确；
D．学校操场上国旗旗杆顶端的滑轮是定滑轮，故D错误。
故选C。
5．D
【详解】A．在匀速上升过程中，人受力平衡，水平方向不受摩擦力，在竖直方向上受重力和支持力，故A错误；
B．在上行过程中小华的速度不变，因此动能不变，高度增加，因此重力势能增加，机械能增大，故B错误；
C．小华站在自动扶梯上，上行过程中以扶梯为参照物，小华相对扶梯的位置没有改变，因此小华是静止的，故C错误；
D．小华随楼梯一起运动，上到楼层后小华由于惯性继续保持运动状态，所以小华随扶梯运动到楼面时若不小心会向前倾倒，故D正确。
故选D。
6．A
【详解】ABC．如图所示，当液体体积为0时，量杯及杯中液体的总质量即为量杯的质量为10g，当体积为50cm3，液体的质量为
液体的密度为
则该液体的密度小于水的密度，所以该液体不是水，10L=10000cm3这种液体的质量为
故A符合题意，BC不符合题意；
D．密度是物质的一种属性，与质量、体积无关，故D不符合题意。
故选A。
7．D
【详解】A．u＜v，且成像，说明
2f＞u＝15cm＞f
v＝30cm＞2f
即
15cm＞f＞7.5cm
故A错误；
B．若实验时有一只蚊子停在图甲的凸透镜上，此时物距小于焦距，根据u＜f时，成正立放大的虚像，即光屏上不能看到蚊子的像，故B错误；
C．若保持凸透镜位置不变，对调蜡烛和光屏的位置，根据在光的折射中，光路是可逆的可知，依然能在光屏上得到清晰的像，互换前像距大于物距，互换后像距小于物距，根据凸透镜成像规律可知，可以在光屏上得到倒立缩小的实像，故C错误；
D．图乙中，在烛焰和凸透镜之间放置一眼镜，屏上原来清晰的像变得模糊了；现使光屏远离透镜，在光屏上又看到了清晰的像，说明该眼镜对光线具有发散作用，会推迟光线会聚成像；近视眼睛是凹透镜，凹透镜对光线具有发散作用，可以矫正近视眼，故D正确。
故选D。
8．D
【详解】A．闭合开关，定值电阻和滑动变阻器串联，电压表测量定值电阻两端的电压。若将滑动变阻器滑片P向右移，滑动变阻器接入电路的阻值变小，根据串联分压特点可知，滑动变阻器两端的电压变小，电源电压不变，根据串联电路的电压特点可知电压表示数将变大，故A错误；
B．若电压表选用小量程，电压表的示数为2V，根据欧姆定律可知电路电流为
根据P＝UI可知滑动变阻器两端的电压为
根据欧姆定律可知滑动变阻器接入电路的阻值
不符合题意；
若电压表选用大量程，电压表的示数为10V，根据欧姆定律可知电路电流为
根据P＝UI可知滑动变阻器两端的电压为
根据欧姆定律可知滑动变阻器接入电路的阻值
符合题意；
电源电压为
故B错误；
CD．滑动变阻器接入电路的阻值为0Ω时，总电阻最小，根据可知总功率最大，为
故C错误、D正确。
故选D。
9． 电磁波 反射
【详解】[1]5G是第五代移动通信技术的简称，具有高速率、低时延和大连接的特点，5G是利用电磁波传递信息的。
[2]光纤通信是以光波为信息载体，以光纤作为传输媒介的一种通信方式，利用光在光导纤维中多次反射将信息传到远方。
10． 32 3.25 337.5
【详解】[1]由图1知，在温度计上，10℃之间有10个小格，一个小格代表1℃，所以温度计的分度值都为1℃，温度计液柱液面在0℃以上，说明温度高于0℃，为32℃。
[2]由图2知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm，物体左侧与2cm刻度线对齐，右侧与5.25cm对齐，所以铅笔的长度为
L=5.25cm-2.00cm=3.25cm
[3]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min。在秒表的大表盘上，1s之间有2个小格，所以一个小格代表0.5s，指针在37.5s处，所以秒针指示的时间为5min37.5s，即秒表的读数为337.5s。
11． 小量程电流表 机械 电
【详解】[1][2][3]实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流；由于感应电流很小，所以应该用小量程电流表。闭合开关，将导体棒在磁场中沿左右运动，电表指针发生偏转，说明有感应电流产生，此过程中导体棒的机械能转化为电能。
12． 非平衡力 上
【详解】[1]飞盘在爬升过程中，做曲线运动，飞盘飞行过程中处于非平衡状态，飞盘受到的是非平衡力。
[2]只有飞盘的上表面凸起，下面平直，飞盘升空时，流过飞盘上方的空气流速大、压强小，流过飞盘下方的空气流速小、压强大，在这个压强差造成的压力差的作用下，快速前进的飞盘才会越升越高。
13． 光的色散 A B
【详解】[1]太阳光是白光，它通过三棱镜后被分解成各种颜色的光，这种现象称为光的色散。
[2]红外线具有很强的热效应，三棱镜对红光的偏折能力最小，故A的外侧，温度计的示数上升最快。
[3]B外侧的紫外线能够使荧光物质发光。
14． 1.8 0.125 90%
【详解】[1]小明对小车做的有用功为
[2]拉力做的总功为
所以摩擦力做功为
则摩擦力为
[3]斜面的机械效率为
15． g、f 断路
【详解】[1][2]闭合开关，电灯不亮，小明用测电笔分别测c点和f点，以及插座两孔时，测电笔的氖管都发光，说明是零线断路，则可能是电路的g、f间发生了断路故障。
16．
【详解】[1]由图可知，密度计在甲、乙液体中处于漂浮状态，此时F浮=G，因为两个密度计完全相同，重力相同，所以密度计在两种液体中所受的浮力相等，即
F甲=F乙
[2]因为甲中密度计排开液体的体积大于乙中排开液体的体积，根据F浮=ρgV排可知，甲液体的密度小于乙液体的密度，即
ρ甲＜ρ乙
因为液面高度相同，甲液体的密度小于乙液体的密度，根据p=ρgh可知，两个烧杯底部所受液体的压强
p甲＜p乙
[3]设密度计的横截面积为S，乙液体为水时，密度计受到的浮力
F乙=ρ水gV排乙=ρ水g×S×(0.2m-0.13m)=0.07m×ρ水gS
密度计在甲液体中受到的浮力
F甲=ρ甲gV排甲=ρ甲g×S×(0.2m-0.1m)=0.1m×ρ甲gS
F甲= F乙
0.1m×ρ甲gS=0.07m×ρ水gS
则甲液体的密度
ρ甲=0.7ρ水=0.7×103kg/m3
17． S 20
【详解】[1]根据安培定则可知，开关S闭合，通电线圈上端为S极。
[2]B端悬挂的铁柱重10N，通电线圈对铁柱的磁力为10N，所以B处受到的拉力为
FB=10N+10N=20N
质量分布、粗细都均匀的栏杆的重心在其中点，已知
AO∶OB＝3∶1
根据杠杆平衡条件可得
代入数据得
解得：G=20N。
18．见解析
【详解】小华同学对着试管吹气发声，小明认为声音是试管内的空气振动造成的。改进实验方法：换用长短或粗细不同的试管，声音的音调发生变化，因为空气柱的长度和粗细发生变化，振动频率发生变化，音调发生变化，所以对着试管吹气，是由于空气柱的振动来发声的。
19．
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
20．
【详解】过入射点O作法线，根据光由水中斜射入空气中时，折射角大于入射角，在法线右侧的空气中画出折射光线，如图所示：
21．
【详解】浮力作用在小球的几何中心处，方向是竖直向上的，答案如图所示：
22．
【详解】由实物图知，两灯并联，开关S1在干路上，S2在L1支路上，电路图如图所示：
23． 前 不会 B 不透过 使棋子A的像更清晰 C
【详解】（1）[1]平面镜成的像属于光的反射，实验中“调整棋子B位置”的操作过程中，人眼应该一直在玻璃板前侧观察；
（2）[2]平面镜成的像与物关于镜面对称，将玻璃板沿所在平面向右平移，因对称面的位置不变，故像将不会移动；
（3）[3][4]虚像不能成在光屏上，移去棋子B，在该位置放置光屏，不透过玻璃板观察光屏，发现光屏上没有像，所以棋子A所成的像是虚像；
（4）[5]为便于观察，该实验最好在较黑暗环境中进行；用手电筒照亮棋子A，增强棋子A的反射光线，棋子A的像更清晰；
（5）[6]2次折射是光从空气进入玻璃板后会折射，这是第一次，然后又要从玻璃板出来，又一次折射；一次反射是光线到达玻璃板另一侧后有一部分被反射到人的眼睛中，故1次反射，2次折射；故C正确。
24．（1）6m/s；（2）2×105Pa；（3）1800J；（4）60%
【详解】解：（1）由图乙可知电动自行车行驶90m，用时15s，所以电动自行车的行驶速度为
（2）已知人的质量是60kg，自行车的质量是20kg，电动自行车对地面的压力为
F=G=（m人+m车）g=（60kg+20kg）×10N/kg=800N
根据可得，电动自行车对地面的压强为
（3）根据图丙可知，车受到的阻力为f=20N，因为电动自行车是匀速直线运动，所以车受到的牵引力和阻力是一对平衡力，大小相等，即
F牵=f=20N
前进90m牵引力做功为
W=F牵s=20N×90m=1800J
（4）已知电动自行车的功率：P=200W，则电动自行车15s做功为
W电=Pt=200W×15s=3000J
该车在15s内消耗的电能转化为机械能的效率
答：（1）电动自行车行驶速度为6m/s；
（2）电动自行车对地面的压强为2×105Pa；
（3）电动自行车前进90m牵引力做功是1800J；
（4）该车在15s内消耗的电能转化为机械能的效率是60%。
25． 静止 相同 转换法 B 增大 减小 = 不能
【详解】（1）[1]让质量不同的小球同时从同一高度由静止开始沿光滑斜面滚下，观察和比较两球相对运动情况，若任一时刻两球的速度大小相等，即以任何一个小球为参照物，另一个小球都是静止的，所以两小球相对静止，就可以说明任一时刻两球的速度大小相等。
（2）[2]木块滑动时，木块在水平面的压力相同，接触面的粗糙程度相同，所以滑动摩擦力相同。
（3）[3]实验中通过观察木块被撞击后运动的距离的大小来反映钢球对木块做功的多少，从而间接判断物体动能的大小；用到了转换法。
[4]A．用水流类比电流，用到了类比法，故A不符合题意；
B．磁性强弱不易观察，通过吸引大头针数量的多少来描述磁性强弱，用到了转换法，故B符合题意；
C．牛顿第一定律是在实验的基础上，通过推理得出，用到了推理法，故C不符合题意；
D．研究压强与压力关系时保持受力面积不变，改变压力大小，用到了控制变量法，故D不符合题意；
故选B。
（4）[5][6]若钢球释放高度一定，为了防止木块滑出木板，可以增大木块的质量，从而增大木块受到的摩擦力，减小木块在木板上滑行的距离；或者在摩擦力不变的条件下，减小钢球的速度，即减小斜面的倾角，减小木块在木板上滑行的距离。
（5）[7]木块在运动过程中，克服阻力做功，机械能转化为内能，所以木块克服阻力做的功等于木块的动能大小，即木块运动过程中克服阻力所做的功等于E0。
（6）[8]若水平面光滑，由牛顿第一定律可知，木块被撞击后将做匀速直线运动，不能通过木块移动的距离来判定动能的大小，不能达到探究目的。
26． 零刻度线处 右 0.4 2.1 见解析 176
【详解】(1)[1]连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至零刻度线处。
(2)[2]电源电压为，电压表选用小量程与灯并联，如下所示：
。
[3]闭合开关前，应将滑动变阻器的滑片P置于阻值最大处，即最右端。
[4][5]在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为时，电压表示数如图丙所示，电压表选用小量程，分度值为，则电阻两端的电压为，由欧姆定律得
同理，第2、3次测量的电阻分别为：和，为减小误差，取平均值作为测量结果
[6]测量阻值的过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是：根据可知，在电阻一定时，电流越小，通过时间越短，电流产生的热量越小。
(3)[7]图戊中，电阻箱与串联，电压表表测电阻箱的电压；由图戊知，当、，即时，，由欧姆定律，电路的电流为
因电源电压为，由串联电路电压的规律，的电压为
由欧姆定律得，所测电阻的阻值
27． 高 4200 三孔 变大 能 6 见解析
【详解】（1）[1]热水器加热管要产生热量，它电阻丝的电阻要大，不能熔断，电阻丝的熔点要高。
（2）[2]水的体积
V=50L=50dm3=0.05m3
水的质量
m=ρ水V=1×103kg/m3×0.05m3=50kg
水吸收的热量
Q吸=c水m(t﹣t0)=4.2×103J/(kg·℃)×50kg×(50℃﹣20℃)=6.3×106J
不考虑热量损失，消耗的电能
W=Q吸=6.3×106J
需要加热的时间
（3）[3]电热水器有金属外壳，为了用电的安全，防止因用电器漏电而发生触电事故，其外壳必须要接地，故应使用三孔插座。
[4]导体的电阻与导体的材料、横截面积、长度和温度有关；流经防电墙中的水必须沿着内部隔片螺旋流动，与普通水管相比其中的水柱变得更细更长，使水的横截面积变小，长度变大，从而使水的电阻变大。
（4）[5]防电墙与人的电阻串联，由串联分压特点可知
①
由串联电路电压的规律可知
U1+U2=220V②
由①和②得到人体的电压U2≈0.9V，因为0.9V<36V，所以此防电墙能保证人的安全。
（5）[6]水柱的电阻跟它的长度L成正比，跟它的横截面积S成反比，则电阻与长度和横截面积的关系为③，横截面1cm2，长度为10cm的自来水水柱的电阻为13kΩ，代入到③式得到
解得k=1.3kΩ·cm，防电墙内部容积为10cm3，防电墙电阻为468kΩ，代入③式得到
解得l′=60cm。
（6）[7]由题意可知R1与R2并联，两个开关分别控制两个电阻，为了用电安全，必须把开关与火线相连，如下图所示：
2023年江苏省淮安市清河区开明中学集团中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列能源中，属于可再生能源的是（ ）
A．煤 B．风能 C．石油 D．核燃料
2．下列物理现象属于凝华形成的是（ ）
A． 蒸笼上方“白气” B． 树叶上的“霜”
C． 小草上的“露珠” D． 冰封河面
3．科学家正在研发零电阻特性的材料实现远距离无损耗的大功率输电，这种材料是
A．超导材料 B．绝缘材料 C．半导体材料 D．磁性材料
4．下列说法正确的是（ ）
A．原子是由质子和中子构成的
B．丝绸摩擦过的玻璃棒能吸引纸屑，说明分子间有引力
C．水和酒精混合后总体积变小，说明分子间有空隙
D．学校操场上国旗旗杆顶端的滑轮是动滑轮
5．如图所示，小华背着书包站在水平台阶上随扶梯匀速上行，在上行的过程中，下列说法中正确的是（ ）
A．小华受到台阶对她的摩擦力
B．小华的机械能保持不变
C．以乘坐的扶梯为参照物，小华是运动的
D．小华随扶梯运动到楼面时若不小心会向前倾倒
6．用电子秤和量杯测量某液体时，量杯及杯中液体的总质量记为m，杯中液体的体积记为V，根据测量的数据作出m-V图像如图。由图象可知（ ）
A．10L这种液体的质量为8kg
B．量杯的质量为20g
C．该液体是水
D．该液体的密度跟质量成正比
7．在探究“凸透镜成像规律”的实验中，光具座上各元件位置如图甲所示，此时在光屏上成一个清晰的像，则下列说法正确的是（ ）
A．图甲中凸透镜焦距可能为20cm
B．若实验时有一只蚊子停在图甲的凸透镜上，则在光屏上能看到蚊子的像
C．若保持凸透镜位置不变，对调蜡烛和光屏的位置，则可以在光屏上看到放大的像
D．图乙中，在烛焰和凸透镜之间放置一眼镜，屏上原来清晰的像变得模糊了。现使光屏远离透镜，在光屏上又看到了清晰的像，则该眼镜片能矫正近视眼
8．定值电阻R0阻值为10Ω，滑动变阻器R上标有“100Ω，2A”字样，电源电压保持不变，闭合开关，滑动变阻器滑片P移到某一位置，电压表示数如图所示，此时变阻器功率为8W，下列说法正确的是（ ）
A．若将滑动变阻器滑片P向右移，电压表示数将变小
B．电源电压为42V
C．调节变阻器滑片P，在保证电路安全情况下，电路的总功率最大值为27W
D．调节变阻器滑片P，在保证电路安全情况下，定值电阻最大功率为32.4W
二、填空题
9．5G是第五代移动通信技术的简称，5G是利用 传递信息的，而光纤通信是利用光在光导纤维中多次 将信息传到远方。
10．图1中温度计的示数是 ℃；如2图所示刻度尺测量某物体的长度，物体长度为 cm；图3机械秒表的示数是 s。
11．下图是探究“感应电流产生的条件”实验的部分装置。在a、b两接线柱间接入 （电压表/小量程电流表），闭合开关，将导体棒在磁场中沿左右方向运动，电表指针发生偏转，此过程中导体棒的 能转化为 能。
12．小明水平抛出剖面图形状为 圆形玩具飞盘，初始阶段飞盘轨迹如图中虚线所示，所以飞盘在爬升过程中，飞盘受到 （选填“平衡力”或“非平衡力”）作用；该阶段飞盘的凸面应该向 （选填“上”或“下”）。
13．如图所示，太阳光通过三棱镜后，在光屏上会形成一条彩色光带（AB区域），这种现象叫 。用温度计分别在不同色光区域测温，发现温度计放在 外侧时温度计示数上升较快； 外侧的光能使荧光物质发光。（后面两空都选填“A”或“B”）
14．如图，小明将一个重为3N的小车从斜面底端匀速拉到斜面顶端，沿斜面向上的拉力为1.25N。小车沿斜面移动的距离s=1.6m，上升的高度h=0.6m。则小明对小车做的有用功是 J，小车与斜面之间的摩擦力为 N，斜面的机械效率是 。
15．如图是小明家庭电路电路图的一部分。闭合开关，电灯不亮，小明用测电笔分别测c点和f点，以及插座两孔时，测电笔的氖管都发光，则可能是电路的 （填字母）间发生 （填“断路”或“短路”）故障。
16．在长为均匀细木棒的一端缠绕一些细铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中， 如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲 F乙（选填“”、“”或“”），液体对容器底部的压强p甲 p乙（选填“”、“”或“”），若其在甲液体中露出液面的长度为，在乙液体中露出液面的长度为，当乙液体为水时， 。
17．图示为小区门口控制车辆出入的自动闸结构原理模型，B端悬挂的铁柱重10N。当车牌被系统识别后，栏杆就会自动抬起让车辆通行。车牌识别成功相当于开关S闭合，此时通电线圈上端为 极；若AO∶OB＝3∶1，且当通电线圈对铁柱的磁力为10N时，栏杆刚好离开托架，则质量分布、粗细都均匀的栏杆自重为 N。
18．小华同学对着试管吹气发声，小明认为声音是试管内的空气振动造成的。为小明的观点寻找证据，你对实验的改进方法是 。
三、作图题
19．请在图中画出与图中折射光线（与主轴平行）对应的入射光线。
20．如图所示，一束光AO从水中斜射入空气中，请大致画出AO的折射光线。
21．请在图中画出静止在水中的小球所受浮力的示意图。
22．对照图示，请画出该实物图的电路图。
四、实验题
23．如图1所示，将茶色玻璃板作为平面镜竖直放置在一张方格纸上，并准备了两个相同的棋子A和B、刻度尺、铅笔、手电筒等。
（1）实验中“调整棋子B位置”的操作过程中，人眼应该一直在玻璃板 （选填“前”或“后”）侧观察；
（2）将玻璃板沿所在平面向右平移，像将 移动；（选填“向左”“向右”或“不会”）
（3）移去棋子 ，在该位置放置光屏， （选填“透过”或“不透过”）玻璃板观察光屏，发现光屏上没有像，所以棋子A所成的像是虚像；
（4）为便于观察，该实验最好在较黑暗环境中进行；手电筒的作用是 ；
（5）若把棋子A换为点燃的蜡烛，将会发现它通过玻璃板成两个像（如图2所示），其中离玻璃板较远的像，是来自蜡烛的入射光经过玻璃板 形成的。
A．一次反射、一次折射
B．两次反射、一次折射
C．一次反射、两次折射
D．两次反射、两次折射
五、计算题
24．电动车节能环保，某电动车（如图甲）有关数据如表所示。
人的质量m人/kg
电动自行车质量m车/kg
行驶时电动机平均功率P/W
60
20
200
（1）图乙是某人骑该电动车在平直公路上运动时的s-t图像，则电动车速度为多少？
（2）行驶时，车轮与地面接触的总面积为4×10-3m2，则该人骑车时，电动车对地面的压强为多大？
（3）在该段路程行驶过程中，受到的阻力与时间关系如图丙所示，请求出电动自行车前进90m过程中牵引力做功？
（4）该车在15s内消耗的电能转化为机械能的效率是多少？
六、实验题
25．如图甲所示，在“探究物体动能大小跟哪些因素有关”的实验中，让钢球从同一斜面上由静止开始滚下，推动同一小木块沿同一水平木板表面向前移动一段距离s后停下。通过改变h和小球质量m可完成该探究实验。请回答下列与该实验相关的几个问题：
（1）图乙中，让质量不同的两个小球同时从同一高度由静止沿光滑斜面滚下，若两球始终相对 （选填“运动”或“静止”），就可以证明任一时刻两球速度大小相等；
（2）实验中，木块沿水平木板表面滑动时受到的摩擦力 （选填“相同”或“不同”）；
（3）实验中，是通过观察钢球推动木块移动距离的远近来判断钢球动能的大小，这种方法称为 ，下列实验中也用到了这种方法的是 ；
A．用水流类比电流
B．用吸引大头针数量的多少来描述磁性强弱
C．牛顿第一定律的得出
D．研究压强与压力关系时保持受力面积不变
（4）实验中，为了防止木块滑出木板，可以采取的措施是 （选填“增大”或“减小”）木块的质量或 （选填“增大”或“减小”）斜面的倾角；
（5）设钢球与木块碰撞后，木块获得的动能为E0，则木块运动过程中克服阻力所做的功 （选填“>”、“<”或“=”）E0；
（6）若水平木板表面绝对光滑，本实验 （选填“能”或“不能”）达到探究目的。
26．小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（）、电阻箱（）各一个，待测电阻 、，导线若干。
(1)连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至 。
(2)①图乙是他们连接的测量阻值的部分电路。请用笔画线代替导线，将电路连接完整 。
②闭合开关前，应将滑动变阻器的滑片P置于最 （选填“左”、“右”）端。
③在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为 V。多次实验所测量的结果如表所示，则的阻值为 W。
实验序号
电压表示数
电流表示数
电阻
①
0.2
②
0.6
0.3
③
0.88
0.4
④测量阻值的过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是： 。
(3)为测量电阻的阻值，他们在已连接好的图乙的电路中，用替换接入电路。测量过程中，发现电流表示数始终小于分度值。于是，他们按照如图丁所示的电路图，重新连接了电路，闭合开关后，改变电阻箱接入的阻值进行多次测量。记录下电阻箱的阻值 及对应的电压表示数，并根据记录的数据绘制出图象，如图戊所示，则所测电阻的阻值为 Ω。
七、综合题
27．图甲是一台储水式电热水器外观，图乙是热水器剖面图。热水器的内胆是密封的，里面有两个通到外部的水管，a是热水出水管，b是冷水进水管。c和d是两个外层包有绝缘材料的电加热管，利用它对水箱中的水进行加热。长时间使用热水器可能导致绝缘部分破损，使热水器中的外壳和水带电，从而造成触电事故。所以国家规定电热水器须采用接地、漏电保护器、防电墙等多重保护措施。
（1）热水器加热管里电阻丝的电阻要大、熔点要 （选填“高”或“低”）；
（2）若电热水器水箱容量为50L，额定功率1500W，正常工作时，将水从20℃加热至50℃，至少需要的时间为 s；[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m3]
（3）考虑到用电安全，电热水器应使用 （选填“两孔”或“三孔”）插座，且进、出水管口都装有防电墙。防电墙的内部结构如图丙所示，流经其中的水沿着内部隔片螺旋流动。已知粗细均匀水柱的电阻跟它的长度成正比，跟它的横截面积成反比。所以与普通水管里的水柱相比，防电墙内的水柱更细更长，从而使防电墙内水的电阻 （选填“变大”、“变小”或“不变”）；
（4）若丁图中人体的电阻为2kΩ，防电墙电阻为468kΩ，当丁图所示地线失效时（地线上已画上“×”），此防电墙 （选填“能”或“不能”）保证该人的安全；
（5）已知横截面1cm2，长度为10cm的自来水水柱的电阻为13kΩ。若丁图中的防电墙内部容积为10cm3，则此防电墙需要将内部的水分隔成长度为 cm粗细均匀的螺旋水柱；（防电墙内部隔片的体积视为零）
（6）电热水器面板上有两个控制开关S1、S2，两个电加热管分别用R1、R2表示，要求S1单独控制R1，S2单独控制R2，两个开关同时闭合时R1与R2同时加热。请你在图戊中用笔画线代替导线，补全开关控制电加热管的电路，且符合安全用电原则 。
参考答案：
1．B
【详解】煤、石油、核燃料属于不可再生能源；风能属于可再生能源。
故选B。
2．B
【详解】A．蒸笼上方“白气”，是蒸笼内冒出的温度较高的水蒸气遇冷液化形成的小水滴，属于液化现象。故A不符合题意；
B．树叶上的“霜”，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故B符合题意；
C．小草上的“露珠”，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故C不符合题意；
D．冰封河面，是液态的水变成固态的冰，属于凝固现象，故D不符合题意。
故选B。
3．A
【分析】超导现象即是在特定条件下，导体电阻为零，所以，根据焦耳定律知道，超导材料上不会产生热量，适合做输电导线、电动机线圈等．
【详解】根据焦耳定律知道，远距离输电时，由于导线有电阻，导线上将消耗大量的电能．若电阻为零时，则可使导线损耗为零，所以，超导材料的出现，为我们将来利用其零电阻特性实现远距离大功率输电提供了可能，故选A
4．C
【详解】A．原子是由原子核和核外电子组成，故A错误；
B．用丝绸摩擦过的玻璃棒能吸引小纸屑是因为带电体能吸引轻小物体，故B错误；
C．由于分子间存在间隙，所以水和酒精混合后总体积变小，故C正确；
D．学校操场上国旗旗杆顶端的滑轮是定滑轮，故D错误。
故选C。
5．D
【详解】A．在匀速上升过程中，人受力平衡，水平方向不受摩擦力，在竖直方向上受重力和支持力，故A错误；
B．在上行过程中小华的速度不变，因此动能不变，高度增加，因此重力势能增加，机械能增大，故B错误；
C．小华站在自动扶梯上，上行过程中以扶梯为参照物，小华相对扶梯的位置没有改变，因此小华是静止的，故C错误；
D．小华随楼梯一起运动，上到楼层后小华由于惯性继续保持运动状态，所以小华随扶梯运动到楼面时若不小心会向前倾倒，故D正确。
故选D。
6．A
【详解】ABC．如图所示，当液体体积为0时，量杯及杯中液体的总质量即为量杯的质量为10g，当体积为50cm3，液体的质量为
液体的密度为
则该液体的密度小于水的密度，所以该液体不是水，10L=10000cm3这种液体的质量为
故A符合题意，BC不符合题意；
D．密度是物质的一种属性，与质量、体积无关，故D不符合题意。
故选A。
7．D
【详解】A．u＜v，且成像，说明
2f＞u＝15cm＞f
v＝30cm＞2f
即
15cm＞f＞7.5cm
故A错误；
B．若实验时有一只蚊子停在图甲的凸透镜上，此时物距小于焦距，根据u＜f时，成正立放大的虚像，即光屏上不能看到蚊子的像，故B错误；
C．若保持凸透镜位置不变，对调蜡烛和光屏的位置，根据在光的折射中，光路是可逆的可知，依然能在光屏上得到清晰的像，互换前像距大于物距，互换后像距小于物距，根据凸透镜成像规律可知，可以在光屏上得到倒立缩小的实像，故C错误；
D．图乙中，在烛焰和凸透镜之间放置一眼镜，屏上原来清晰的像变得模糊了；现使光屏远离透镜，在光屏上又看到了清晰的像，说明该眼镜对光线具有发散作用，会推迟光线会聚成像；近视眼睛是凹透镜，凹透镜对光线具有发散作用，可以矫正近视眼，故D正确。
故选D。
8．D
【详解】A．闭合开关，定值电阻和滑动变阻器串联，电压表测量定值电阻两端的电压。若将滑动变阻器滑片P向右移，滑动变阻器接入电路的阻值变小，根据串联分压特点可知，滑动变阻器两端的电压变小，电源电压不变，根据串联电路的电压特点可知电压表示数将变大，故A错误；
B．若电压表选用小量程，电压表的示数为2V，根据欧姆定律可知电路电流为
根据P＝UI可知滑动变阻器两端的电压为
根据欧姆定律可知滑动变阻器接入电路的阻值
不符合题意；
若电压表选用大量程，电压表的示数为10V，根据欧姆定律可知电路电流为
根据P＝UI可知滑动变阻器两端的电压为
根据欧姆定律可知滑动变阻器接入电路的阻值
符合题意；
电源电压为
故B错误；
CD．滑动变阻器接入电路的阻值为0Ω时，总电阻最小，根据可知总功率最大，为
故C错误、D正确。
故选D。
9． 电磁波 反射
【详解】[1]5G是第五代移动通信技术的简称，具有高速率、低时延和大连接的特点，5G是利用电磁波传递信息的。
[2]光纤通信是以光波为信息载体，以光纤作为传输媒介的一种通信方式，利用光在光导纤维中多次反射将信息传到远方。
10． 32 3.25 337.5
【详解】[1]由图1知，在温度计上，10℃之间有10个小格，一个小格代表1℃，所以温度计的分度值都为1℃，温度计液柱液面在0℃以上，说明温度高于0℃，为32℃。
[2]由图2知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm，物体左侧与2cm刻度线对齐，右侧与5.25cm对齐，所以铅笔的长度为
L=5.25cm-2.00cm=3.25cm
[3]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏向“6”一侧，所以分针指示的时间为5min。在秒表的大表盘上，1s之间有2个小格，所以一个小格代表0.5s，指针在37.5s处，所以秒针指示的时间为5min37.5s，即秒表的读数为337.5s。
11． 小量程电流表 机械 电
【详解】[1][2][3]实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流；由于感应电流很小，所以应该用小量程电流表。闭合开关，将导体棒在磁场中沿左右运动，电表指针发生偏转，说明有感应电流产生，此过程中导体棒的机械能转化为电能。
12． 非平衡力 上
【详解】[1]飞盘在爬升过程中，做曲线运动，飞盘飞行过程中处于非平衡状态，飞盘受到的是非平衡力。
[2]只有飞盘的上表面凸起，下面平直，飞盘升空时，流过飞盘上方的空气流速大、压强小，流过飞盘下方的空气流速小、压强大，在这个压强差造成的压力差的作用下，快速前进的飞盘才会越升越高。
13． 光的色散 A B
【详解】[1]太阳光是白光，它通过三棱镜后被分解成各种颜色的光，这种现象称为光的色散。
[2]红外线具有很强的热效应，三棱镜对红光的偏折能力最小，故A的外侧，温度计的示数上升最快。
[3]B外侧的紫外线能够使荧光物质发光。
14． 1.8 0.125 90%
【详解】[1]小明对小车做的有用功为
[2]拉力做的总功为
所以摩擦力做功为
则摩擦力为
[3]斜面的机械效率为
15． g、f 断路
【详解】[1][2]闭合开关，电灯不亮，小明用测电笔分别测c点和f点，以及插座两孔时，测电笔的氖管都发光，说明是零线断路，则可能是电路的g、f间发生了断路故障。
16．
【详解】[1]由图可知，密度计在甲、乙液体中处于漂浮状态，此时F浮=G，因为两个密度计完全相同，重力相同，所以密度计在两种液体中所受的浮力相等，即
F甲=F乙
[2]因为甲中密度计排开液体的体积大于乙中排开液体的体积，根据F浮=ρgV排可知，甲液体的密度小于乙液体的密度，即
ρ甲＜ρ乙
因为液面高度相同，甲液体的密度小于乙液体的密度，根据p=ρgh可知，两个烧杯底部所受液体的压强
p甲＜p乙
[3]设密度计的横截面积为S，乙液体为水时，密度计受到的浮力
F乙=ρ水gV排乙=ρ水g×S×(0.2m-0.13m)=0.07m×ρ水gS
密度计在甲液体中受到的浮力
F甲=ρ甲gV排甲=ρ甲g×S×(0.2m-0.1m)=0.1m×ρ甲gS
F甲= F乙
0.1m×ρ甲gS=0.07m×ρ水gS
则甲液体的密度
ρ甲=0.7ρ水=0.7×103kg/m3
17． S 20
【详解】[1]根据安培定则可知，开关S闭合，通电线圈上端为S极。
[2]B端悬挂的铁柱重10N，通电线圈对铁柱的磁力为10N，所以B处受到的拉力为
FB=10N+10N=20N
质量分布、粗细都均匀的栏杆的重心在其中点，已知
AO∶OB＝3∶1
根据杠杆平衡条件可得
代入数据得
解得：G=20N。
18．见解析
【详解】小华同学对着试管吹气发声，小明认为声音是试管内的空气振动造成的。改进实验方法：换用长短或粗细不同的试管，声音的音调发生变化，因为空气柱的长度和粗细发生变化，振动频率发生变化，音调发生变化，所以对着试管吹气，是由于空气柱的振动来发声的。
19．
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
20．
【详解】过入射点O作法线，根据光由水中斜射入空气中时，折射角大于入射角，在法线右侧的空气中画出折射光线，如图所示：
21．
【详解】浮力作用在小球的几何中心处，方向是竖直向上的，答案如图所示：
22．
【详解】由实物图知，两灯并联，开关S1在干路上，S2在L1支路上，电路图如图所示：
23． 前 不会 B 不透过 使棋子A的像更清晰 C
【详解】（1）[1]平面镜成的像属于光的反射，实验中“调整棋子B位置”的操作过程中，人眼应该一直在玻璃板前侧观察；
（2）[2]平面镜成的像与物关于镜面对称，将玻璃板沿所在平面向右平移，因对称面的位置不变，故像将不会移动；
（3）[3][4]虚像不能成在光屏上，移去棋子B，在该位置放置光屏，不透过玻璃板观察光屏，发现光屏上没有像，所以棋子A所成的像是虚像；
（4）[5]为便于观察，该实验最好在较黑暗环境中进行；用手电筒照亮棋子A，增强棋子A的反射光线，棋子A的像更清晰；
（5）[6]2次折射是光从空气进入玻璃板后会折射，这是第一次，然后又要从玻璃板出来，又一次折射；一次反射是光线到达玻璃板另一侧后有一部分被反射到人的眼睛中，故1次反射，2次折射；故C正确。
24．（1）6m/s；（2）2×105Pa；（3）1800J；（4）60%
【详解】解：（1）由图乙可知电动自行车行驶90m，用时15s，所以电动自行车的行驶速度为
（2）已知人的质量是60kg，自行车的质量是20kg，电动自行车对地面的压力为
F=G=（m人+m车）g=（60kg+20kg）×10N/kg=800N
根据可得，电动自行车对地面的压强为
（3）根据图丙可知，车受到的阻力为f=20N，因为电动自行车是匀速直线运动，所以车受到的牵引力和阻力是一对平衡力，大小相等，即
F牵=f=20N
前进90m牵引力做功为
W=F牵s=20N×90m=1800J
（4）已知电动自行车的功率：P=200W，则电动自行车15s做功为
W电=Pt=200W×15s=3000J
该车在15s内消耗的电能转化为机械能的效率
答：（1）电动自行车行驶速度为6m/s；
（2）电动自行车对地面的压强为2×105Pa；
（3）电动自行车前进90m牵引力做功是1800J；
（4）该车在15s内消耗的电能转化为机械能的效率是60%。
25． 静止 相同 转换法 B 增大 减小 = 不能
【详解】（1）[1]让质量不同的小球同时从同一高度由静止开始沿光滑斜面滚下，观察和比较两球相对运动情况，若任一时刻两球的速度大小相等，即以任何一个小球为参照物，另一个小球都是静止的，所以两小球相对静止，就可以说明任一时刻两球的速度大小相等。
（2）[2]木块滑动时，木块在水平面的压力相同，接触面的粗糙程度相同，所以滑动摩擦力相同。
（3）[3]实验中通过观察木块被撞击后运动的距离的大小来反映钢球对木块做功的多少，从而间接判断物体动能的大小；用到了转换法。
[4]A．用水流类比电流，用到了类比法，故A不符合题意；
B．磁性强弱不易观察，通过吸引大头针数量的多少来描述磁性强弱，用到了转换法，故B符合题意；
C．牛顿第一定律是在实验的基础上，通过推理得出，用到了推理法，故C不符合题意；
D．研究压强与压力关系时保持受力面积不变，改变压力大小，用到了控制变量法，故D不符合题意；
故选B。
（4）[5][6]若钢球释放高度一定，为了防止木块滑出木板，可以增大木块的质量，从而增大木块受到的摩擦力，减小木块在木板上滑行的距离；或者在摩擦力不变的条件下，减小钢球的速度，即减小斜面的倾角，减小木块在木板上滑行的距离。
（5）[7]木块在运动过程中，克服阻力做功，机械能转化为内能，所以木块克服阻力做的功等于木块的动能大小，即木块运动过程中克服阻力所做的功等于E0。
（6）[8]若水平面光滑，由牛顿第一定律可知，木块被撞击后将做匀速直线运动，不能通过木块移动的距离来判定动能的大小，不能达到探究目的。
26． 零刻度线处 右 0.4 2.1 见解析 176
【详解】(1)[1]连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至零刻度线处。
(2)[2]电源电压为，电压表选用小量程与灯并联，如下所示：
。
[3]闭合开关前，应将滑动变阻器的滑片P置于阻值最大处，即最右端。
[4][5]在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为时，电压表示数如图丙所示，电压表选用小量程，分度值为，则电阻两端的电压为，由欧姆定律得
同理，第2、3次测量的电阻分别为：和，为减小误差，取平均值作为测量结果
[6]测量阻值的过程中，老师提醒他们要尽量缩短通电时间，并用较小的电流来测量，这样做的理由是：根据可知，在电阻一定时，电流越小，通过时间越短，电流产生的热量越小。
(3)[7]图戊中，电阻箱与串联，电压表表测电阻箱的电压；由图戊知，当、，即时，，由欧姆定律，电路的电流为
因电源电压为，由串联电路电压的规律，的电压为
由欧姆定律得，所测电阻的阻值
27． 高 4200 三孔 变大 能 6 见解析
【详解】（1）[1]热水器加热管要产生热量，它电阻丝的电阻要大，不能熔断，电阻丝的熔点要高。
（2）[2]水的体积
V=50L=50dm3=0.05m3
水的质量
m=ρ水V=1×103kg/m3×0.05m3=50kg
水吸收的热量
Q吸=c水m(t﹣t0)=4.2×103J/(kg·℃)×50kg×(50℃﹣20℃)=6.3×106J
不考虑热量损失，消耗的电能
W=Q吸=6.3×106J
需要加热的时间
（3）[3]电热水器有金属外壳，为了用电的安全，防止因用电器漏电而发生触电事故，其外壳必须要接地，故应使用三孔插座。
[4]导体的电阻与导体的材料、横截面积、长度和温度有关；流经防电墙中的水必须沿着内部隔片螺旋流动，与普通水管相比其中的水柱变得更细更长，使水的横截面积变小，长度变大，从而使水的电阻变大。
（4）[5]防电墙与人的电阻串联，由串联分压特点可知
①
由串联电路电压的规律可知
U1+U2=220V②
由①和②得到人体的电压U2≈0.9V，因为0.9V<36V，所以此防电墙能保证人的安全。
（5）[6]水柱的电阻跟它的长度L成正比，跟它的横截面积S成反比，则电阻与长度和横截面积的关系为③，横截面1cm2，长度为10cm的自来水水柱的电阻为13kΩ，代入到③式得到
解得k=1.3kΩ·cm，防电墙内部容积为10cm3，防电墙电阻为468kΩ，代入③式得到
解得l′=60cm。
（6）[7]由题意可知R1与R2并联，两个开关分别控制两个电阻，为了用电安全，必须把开关与火线相连，如下图所示：
相关试卷
2020年江苏省淮安市中考物理试题（含解析）： 这是一份2020年江苏省淮安市中考物理试题（含解析），共17页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2023年江苏省淮安市金湖县中考三模物理试题（含解析）： 这是一份2023年江苏省淮安市金湖县中考三模物理试题（含解析），共23页。试卷主要包含了单选题，填空题，实验题，作图题，综合题等内容，欢迎下载使用。
2023年江苏省淮安市洪泽区中考一模物理试题（含解析）： 这是一份2023年江苏省淮安市洪泽区中考一模物理试题（含解析），共20页。试卷主要包含了单选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。
